Обзор и тестирование материнской платы ASUS H61M-C
Когда руководство ставит перед системным администратором задачу оборудовать рабочие места в офисе или модернизировать уже имеющиеся ПК до приемлемого по современным меркам уровня производительности, при этом сильно ограничивая в финансировании, начинаются определенные трудности. Ведь новая система должна быть не только производительной, но и качественной, надежной, иметь возможность подключения уже имеющихся периферийных устройств, которые, особенно в бюджетных организациях, не обновлялись уже много лет, а также максимально использовать уже имеющиеся платы расширения. Прекрасно понимая сложность поиска такого универсального продукта, инженеры компании ASUS постарались максимально облегчить задачу нашим сисадминам, выпустив бюджетное решение ASUS H61M—C, ориентированное на работу в недорогих офисных системах или домашних компьютерах начального уровня, о котором мы и расскажем в этом обзоре.
Спецификация материнской платы ASUS H61M-C:
Intel H61 Express
Intel Core i7 / Intel Core i5 / Intel Core i3 /Intel Pentium / Intel Celeron в исполнении LGA1155
DDR3 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1600 / 1333 / 1066 МГц
Non-ECC, Un-buffered Memory
Поддержка двухканального режима работы памяти
2 x 240-контактных DIMM до 16 ГБ
1 x PCI Express 3.0/2.0 x16
1 x PCI Express 2.0 x1
Intel H61 Express:
4 x SATA 3 Гбит/с
Гигабитный сетевой LAN контроллер Realtek 8111F
8-канальный High-Definition Audio кодек Realtek ALC887
24-контактный разъем питания ATX
4-контактный разъем питания ATX12V
Пассивная система охлаждения, состоящая из алюминиевого радиатора
Разъемы для вентиляторов
1 x CPU (4-контактный)
1 x корпусной вентилятор (4-контактный)
Внешние порты I/O
2 x PS/2 (клавиатура и мышь)
1 x LAN (RJ45) порт
3 аудиоразъема для подключения звука
Внутренние порты I/O
1 x аудио разъем передней панели
3 x USB 2.0/1.1 разъема (каждый с возможностью подключения двух портов USB 2.0)
1 x выход S/PDIF
1 x переключатель Clear CMOS
1 x разъем системного динамика
Разъем системной панели
64 Mб Flash ROM
PnP, DMI 2.0, WfM 2.0, SMBIOS 2.7, ACPI 2.0a,SLP3.0
ASUS CrashFree BIOS 3
ASUS EZ Flash 2
2 x кабеля SATA;
заглушка интерфейсной панели;
DVD-диск с драйверами и утилитами.
ASUS
Обновления BIOS и драйверов можно скачать со страницы поддержки.
Для упаковки материнской платы ASUS H61M-C используется стандартная картонная коробка с качественной цветной полиграфией, по центру которой размещена крупная надпись названия модели, а внизу — небольшие яркие пиктограммы фирменных технологий:
- ASUS GPU Boost – дает возможность разгона встроенного графического ядра с помощью удобного интерфейса, в котором пользователь может указать желаемые настройки частоты;
- Network iControl – простая в использовании утилита, которая позволяет задать приоритеты использования пропускной способности сетевого соединения различными приложениями с помощью удобного пользовательского интерфейса; Anti-Surge — данная материнская плата снабжена специальной защитой от всплесков напряжения, которые могут повредить компонентам компьютера;
- Fan Xpert — утилита автоматической регулировки скорости вращения процессорного кулера и корпусных вентиляторов в зависимости от загрузки системы и температуры окружающей среды, обеспечивающая бесшумную работу компьютера;
- ASUS UEFI BIOS — в отличии от традиционных BIOS-систем, обладает графическим интерфейсом с поддержкой мыши и имеет два режима: «простой», с базовыми настройками для обычных пользователей, и «продвинутый» — для опытных пользователей и системных администраторов.
Как мы уже привыкли видеть, специалисты компании ASUS уделяют внимание всем аспектам своей продукции, и, как правило, качественное исполнение и хорошая информативная наполненность упаковки свойственна не только дорогим решениям этого производителя.
Открыв коробку, кроме самой материнской платы ASUS H61M-C вы найдете:
- инструкцию пользователя;
- заглушку интерфейсной панели портов;
- два кабеля SATA;
- DVD-диск с драйверами и утилитами.
Как и у всех бюджетных решений, комплект поставки содержит только необходимый минимум для сборки системы.

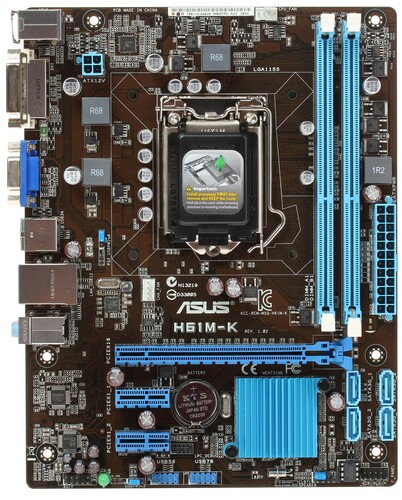

Материнская плата выполнена в форм-факторе microATX на качественном текстолите, окрашенном в темно-коричневый цвет. Несмотря на то, что данное изделие принадлежит к самому доступному по стоимости классу, на плате применены только конденсаторы с твердым электролитом, обеспечивающие долгую и стабильную работу системы. Пайка компонентов качественная и нареканий не вызывает.
По нижнему краю модели ASUS H61M-C производитель разместил такие разъемы: колодка для подключений звуковых разъемов передней панели, коннектор S/PDIF out для подключения цифрового звукового выхода при помощи специальной выносной планки, три разъема USB 2.0 с возможностью подключения до 6-ти портов (по два на разъем), переключатель сброса настроек BIOS — «CLRTC», и разъем фронтальной панели.
В нижнем правом углу, перпендикулярно текстолиту, распаяны четыре разъема SATA 3 Гбит/с, являющиеся основой дисковой подсистемы. В их расположении , на наш взгляд, есть один небольшой недостаток: при установке видеокарты с габаритной системой охлаждения будет перекрыт доступ к двум верхним портам, чего можно было избежать, если бы их установили параллельно PCB. И, хотя вариант использования такого видеоадаптера в бюджетных системах маловероятен, но он все-таки есть, поэтому обращаем ваше внимание на этот нюанс.
Разъем основного питания находится у правого края материнской платы ASUS H61M-C напротив разъемов DIMM для установки модулей оперативной памяти. При таком его расположении, красиво и эргономично проложить провода не составит никаких трудностей. Выше него распаян однофазный стабилизатор питания ОЗУ, мощности которого, учитывая низкое энергопотребление памяти стандарта DDR3, хватит с запасом в любых режимах работы RAM. Ну и, раз уж коснулись оперативной памяти, отметим, что максимальный адресуемый объем составляет 16 ГБ, а для установки модулей ОЗУ на плате предусмотрено всего лишь два разъема, поэтому приобретайте оперативную память сразу в достаточном количестве, или даже с запасом, ведь в дальнейшем увеличение объема может стать проблематичным.
Питание центрального процессора и интегрированных в него дополнительных модулей осуществляется по четырехфазной схеме, работающей под управлением ШИМ-контроллера RT8876A производства компании Richtek Technology. Подача дополнительного напряжения на схему питания ЦП осуществляется через стандартный 4-контактный разъем ATX12V, пропускной способности по току которого вполне хватит для номинальных режимов работы CPU, ведь для разгона изделия такого класса просто не предназначены.
На обратной стороне платы под процессорным разъемом установлена специальная пластина, предохраняющая текстолит от изгибания излишне тугим креплением процессорного кулера.
Как и у всех продуктов форм-фактора microATX, возможности расширения у материнской платы ASUS H61M-C весьма скромные и состоят из таких слотов:
- разъем PCI Express x16 3.0/2.0 – получает все 16 линий, идущих от центрального процессора, а его версия линий зависит от поколения используемого CPU;
- разъем PCI Express x1 – получает свою линию передачи данных от чипсета;
- разъем PCI – поскольку набор системной логики Intel H61 Express не поддерживает шину PCI, то работу этого слота обеспечивает специализированный контроллер ASM1083, который является мостом между шинами PCI Express и PCI.
К сожалению, из-за размеров PCB установить большее количество слотов для монтажа плат расширения не представляется возможным, итак инженеры постарались и реализовали на плате уже устаревший, но еще часто используемый, особенно при модернизации компьютера, разъем PCI.
На материнской плате ASUS H61M-C применяется пассивная система охлаждения, состоящая из одного небольшого низкопрофильного алюминиевого радиатора, установленного на микросхеме набора системной логики. Несмотря на скромные размеры, он довольно хорошо справляется со своими задачами – во время тестирования его температура не превышала 47,4°С.
В качестве интегрированного звукового решения используется кодек Realtek ALC887, который, при условии правильно выполненной обвязки микросхемы, показывает высокие результаты в тестах. За подключение к сети LAN отвечает сетевой контроллер RTL8111F производства этой же компании, а максимальная скорость соединения составляет 1000 Мбит/с. В качестве микросхемы multi I/O на материнской плате применен контроллер Nuvoton NCT6779D, в обязанности которого, помимо функций системного монитора, входит обслуживание портов COM, LPT и PS/2.
На интерфейсную панель решения ASUS H61M-C, выведены следующие порты:
- порт PS/2 для подключения клавиатуры;
- порт PS/2 для подключения мыши;
- разъём D-Sub;
- COM-порт;
- разъем порта LPT;
- 4 порта USB 2.0;
- разъем RJ45 для подключения LAN;
- 3 разъёма для подключения многоканального звука.
Приятно отметить наличие на интерфейсной панели уже устаревших, но временами очень нужных, а в офисных компьютерах и довольно часто используемых, портов COM и LPT. Но, как нам кажется, ее можно было бы улучшить, добавив еще два порта USB 2.0, и сократив возможность подключения на самой плате до четырех интерфейсов USB 2.0, что в итоге увеличило бы привлекательности изделия как основы офисного компьютера.
Для подключения активных элементов вентиляции на материнской плате предусмотрено два 4-контактных разъема – один для вентилятора процессорного кулера и второй для обеспечения внутрикорпусной циркуляции воздуха. Создать с таким «арсеналом» хорошую вентиляцию довольно сложно, поэтому обращаем ваше внимание на то, что при выборе корпуса нужно отдавать предпочтение тем вариантам, где вентиляторы подключаются напрямую к БП.
UEFI BIOS
UEFI BIOS материнской платы ASUS H61M-C основан на микрокоде компании AMI, имеет фирменную графическую оболочку и поддерживает управление с помощью мышки.
При входе в BIOS сразу же открывается вкладка «EZ Mode», которая предназначена для начинающих пользователей. Здесь они смогут легко и быстро задать базовые настройки системы.
Для опытных пользователей и системных администраторов предусмотрен режим расширенных настроек – «Advanced Mode». Настройки, влияющие на производительность системы, собраны в меню «Ai Tweaker» На этой вкладке можно задать частоту работы оперативной памяти, причем поддерживаются частоты и не указанные в спецификации – 2400 МГц и 800 МГц.
Ускорить работу ОЗУ можно не только при помощи повышения ее частоты, но и оптимизировав временные задержки RAM, для чего в соответствующем подменю «DRAM Timing Control» представлен полный набор таймингов и подтаймингов оперативной памяти.
В меню «Advanced» можно настроить режим работы портов SATA, интегрированного на материнскую плату оборудования и USB-портов.
Меню «Monitor» соответствует своему названию – именно здесь находится системный монитор, который позволяет контролировать температуру ЦП и чипсета, скорость вращения вентиляторов, а также следить за изменениями напряжения на ЦП и основных линиях питания: +3,3В, +5В и +12В. К сожалению, мониторинг напряжения на модулях оперативной памяти не производится, но это давняя практика компании ASUS. Кроме мониторинга скорости вращения можно выбрать режим работы корпусного вентилятора и активного элемента процессорного кулера для обеспечения минимального шума от работающей системы.
Меню «Boot» говорит само за себя и служит для выбора вариантов и устройств загрузки системы.
Тестирование
Для тестирования материнской платы ASUS H61M-C использовалось следующее оборудование:
Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ) Turbo Boost: enable C1E: enable
Scythe Kama Angle Rev.B
2xDDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX
MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCIe 2.0)
Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ
ASUS DRW-1814BLT SATA
Seasonic X-560 (560 Вт, 120 мм вентилятор)
CODEGEN M603 MidiTower (2х 120 мм вентилятора на вдув/выдув)
Как видим из тестов, производительность материнской платы ASUS H61M-C одинаковая с решениями других производителей, основанных на таком же наборе системной логики. Это говорит о качественно выполненной разводке самой платы и хорошо отлаженной прошивке BIOS.
Утилиты
Материнская плата ASUS H61M-C поддерживается фирменным комплектом утилит ASUS AI Suite II.
ASUS FAN Xpert позволит настроить работу вентиляторов в зависимости от температуры, для чего пользователь может выбрать готовый алгоритм или создать свой при помощи удобного графического интерфейса.
ASUS Probe 2 позволяет поставить на контроль действующие значения напряжений, температур и скорости вращения вентиляторов. При постановке нужного вам компонента на контроль, система будет выдавать сигнал тревоги, если указанный параметр выйдет за установленные вами рамки.
При помощи ASUS Sensor Recorder можно просмотреть изменение значений температур и напряжений за последнее время используя наглядные графики, время обновления которых и необходимые для записи параметры вы можете задать самостоятельно.
Для управления сетевым трафиком и задания приоритетов использования сетевого подключения различными приложениями служит утилита ASUS Network iControl.
Тестирование звукового тракта на основе кодека Realtek ALC887
Общие результаты (RightMark Audio Analyzer)
