Ремонт мониторов — блок питания
С утра включаем компьютер, системный блок утвердительно пискнул, а монитор не включается. Прежде чем сделать вывод о поломке монитора нужно в этом убедиться. Для начала на мониторе должен светиться индикатор, при отключении сигнального кабеля от системного блока большинство мониторов пишут на экране сообщение об отсутствии подключения. Если нет ни индикации, ни заставки – неисправен блок питания.
Основные неисправности монитора, причиной которых может быть блок питания это – монитор гаснет, выключается или не включается вовсе, мигает экран или индикатор питания, отключается через какое-то время.
В жк мониторах используются импульсные блоки питания. Принцип работы импульсного блока и наличие защиты от короткого замыкания часто берегут его от поломки при замыкании во внешних цепях. Наиболее распространённой причиной выхода блока питания из строя является превышение напряжения сети и перегрев всего монитора.
Чтобы найти причину неисправности нужно точно представлять, как работает блок питания монитора. Рассмотрим структурную схему блока питания.
структурная схема блока питания
Напряжение сети через сетевой фильтр выпрямляется диодным мостом с фильтрующим конденсатором. Далее напряжение 310 вольт поступает через резистор-предохранитель FB1 на первый конец первичной обмотки трансформатора, второй конец подключен к стоку ключевого транзистора.
Исток ключевого транзистора подключен на корпус через R истока, параллельно которому подключен стабилитрон для защиты от бросков напряжения. С R истока снимается напряжение обратной связи для микросхемы ШИМ-контроллера, которое используется в схеме контроля тока канала ключевого транзистора.
Также с одной из вторичных обмоток трансформатора, после старта блока питания снимается напряжение питания ШИМ-контроллера. Как правило, параллельно со схемой питания ШИМ подключены резисторы подающие напряжение для начального старта блока питания (R Start), вторым концом резисторы подключены к плюсу диодного моста.
Микросхема ШИМ через R затвора управляет ключевым транзистором. С вторичных обмоток трансформатора, через выпрямители и фильтры вторичного питания стабилизированное напряжение подается в нагрузку. Стабилизацию напряжения осуществляет схема обратной связи.
Рассмотрим неисправности основных элементов схемы. Типичные неисправности сетевого фильтра и диодного моста вызывают сгорание предохранителя, поэтому нужно проверить замыкание и сгорание варистора фильтра, пробой диодного моста, замыкание фильтрующего конденсатора.
элементы блока питания монитора
Трансформатор блока питания является причиной неисправности достаточно редко. Основные признаки – монитор не включается или при включении мигает, белый экран. Причины – замыкание обмоток или лопнувший сердечник трансформатора. При лопнувшем сердечнике блок питания запускается в дежурном режиме, но при номинальной нагрузке вторичные напряжения падают на 30-40%.
Ключевой транзистор пробивается чаще вследствие неисправности других элементов. Основной причиной может быть неисправность ШИМ-контроллера или высокое напряжение сети. При пробое, как правило, сгорают R истока, R затвора, FB1 и конечно сетевой предохранитель. Менять транзистор, микросхему ШИМ, R затвора, R истока и все предохранители в цепи нужно все сразу.
Основные неисправности схемы питания ШИМ-контроллера – сгорает низкоомный резистор FB2, теряет внутреннее сопротивление или ёмкость конденсатор. Первое случается, когда неисправна микросхема ШИМ-контроллера, второе происходит из-за перегрева конденсатора, при этом блок питания не запускается или запускается при завышенном напряжении сети. На картинке выше обозначенный кружком конденсатор схемы питания ШИМ-контроллера расположен вплотную к радиатору, это вызывает постоянный перегрев элемента и быстрый выход из строя.
Микросхема ШИМ-контроллера это сердце блока питания. Запуск происходит, когда напряжение, поступающее через резисторы R Start, достигает порогового значения. Часто резисторы сгорают без видимых признаков, при этом номинал возрастает в несколько раз. Достаточно заменить резисторы и проверить, а лучше заменить конденсатор в схеме питания ШИМ-контроллера.
Часто этого достаточно для восстановления запуска блока. Отсутствие запуска может быть вызвано неисправностью элементов обвязки микросхемы. Во многих блоках питания используется микросхема ШИМ-контроллера с интегрированным ключевым транзистором.
Самая частая неисправность блока питания монитора это вспухшие конденсаторы фильтров выпрямителей вторичного питания, причина общий перегрев монитора. На картинке выше вспухшие конденсаторы показаны широкими стрелками.
При этом монитор может моргать, не включаться или включаться не сразу. Чаще, достаточно их просто заменить аналогичными (важно – с рабочей температурой 105 градусов), реже, из-за замыкания конденсаторов перегреваются и пробиваются диоды выпрямителей вторичного питания. Обязательно нужно проверять диоды при снятых конденсаторах.
При неисправной схеме обратной связи выходные напряжения блока питания завышены или занижены. В основном это вызывает источник опорного напряжения TL431 или конденсаторы в его обвязке. Но при ремонте желательно заменить и оптопару. Теперь выделим основные элементы на принципиальной схеме блока питания монитора LG L1952S.
принципиальная схема блока питания
Если все элементы исправны, а напряжение на выходе блока нет, отключите нагрузку, обрезав проводники или перемычки, проверьте запуск блока. При положительном результате последовательно подключайте нагрузку, чтобы определить цепь вызывающую перегрузку или замыкание. Неисправности других блоков монитора рассмотрим в следующих материалах.
Крабовые Ручки | Almois Jobbing Official
Журнал о технических устройствах и технологиях. Ковыряние в бытовой технике, электронике: что внутри, как это работает, опыт эксплуатации. Выбор лучшего товара — отзывы, достоинства и недостатки. ПоДЕЛОчная: ремонт (техники, электроники) своими руками, сделай сам, самоделки. Полезные советы, лайфхаки.
Сетевой фильтр из ЭЛТ-монитора ➕ Схема и фото деталей
Однажды хочется/нужно сделать сетевой фильтр для защиты какого-нибудь маломощного самодельного электронного устройства от помех в электросети. Также верно и обратное: такой фильтр защищает электросеть (и все подключённые к ней другие приборы) от помех-шума, создаваемого импульсным блоком питания (или мотором) данного прибора.
И тут вспоминаешь, что таких фильтров было уже миллион выброшено на помойку, т. к. они были во всех ЭЛТ-мониторах и телевизорах (90-х и начала 2000-х), видео- и аудио-магнитофонах, хороших компьютерных блоках питания и т. п. Так что его можно вытащить из чего-нибудь ещё случайным образом не выброшенного, или же собрать обратно из ранее вытащенных деталек… вот только схема нужна. А также фотографии-описание используемых деталей, т. к. они все тут специфические: конденсаторы должны быть специализированными шумоподавляющими, катушки-дроссели имеют встречную намотку и т. п.
Сетевой фильтр питания из ЭЛТ монитора LG
Итак, вот сетевой фильтр + выпрямитель из монитора LG 14″ 520Si 1999 г. Сверху на картинке [можно увеличить в 2 раза] детали расположены в таком порядке, как они были распаяны на плате. Далее воссозданная схема. Далее фотки деталек и надписей на них крупным планом. Далее, под картинкой, текстовое описание всех деталей. Сетевой фильтр тут, по существу, до резистора R2 и диодного моста, но дальше ещё есть конденсаторы C5 и C7, которые тоже зачем-то нужны.
Описание деталей
- R1. Резистор 470 кОм, 0.5 Вт.
- F1. Предохранитель T3.15A250V. На 3.15 ампер, 250 вольт.
- C1, C2. Конденсаторы MKP 220n 275V
X2. MKP — металлизированный полипропиленовый, 220 нФ, 275V
P. S. Чаще сетевые фильтры (в мониторах, компьютерных БП и др.) устроены проще: Простой сетевой фильтр, возможно своими руками.
Изи ремонт блока питания монитора LG
Предистория ремонта такова: первое время монитор включался через раз, потом отказался запускаться совсем. Включался и мерцал логотип LG. Располовинил БП. После вскрытия корпуса БП враг был виден невооружённым взглядом(вздувшийся конденсатор на 25V 68uF).
С другога блок питания донора был снять такой же конденсатор с таким же номиналом и блаполучно заменён.
После замены конденсатора всё заработало нормально.
Прошу не закидывать сса*ыми тапками, авось кому поможет) всем бобра!
6.9K поста 40.6K подписчиков
Правила сообщества
ЕСЛИ НЕ ХОТИТЕ, ЧТОБЫ ВАС ЗАМИНУСИЛИ НЕ ПУБЛИКУЙТЕ В ЭТОМ СООБЩЕСТВЕ ПРОСЬБЫ О ПОМОЩИ В РЕМОНТЕ, ДЛЯ ЭТОГО ЕСТЬ ВТОРОЕ СООБЩЕСТВО:
Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont
К публикации допускаются только тематические статьи с тегом «Ремонт техники».
В сообществе строго запрещено и карается баном всего две вещи:
В остальном действуют базовые правила Пикабу.
Надо было просто в старый конденсатор электролит новый залить.
что за надпись с конца в начало?
Читать ещё на Пикабу
Коня мне
Барин отдыхать изволят
Осьминожья любовь
Розыгрыш. Финиш

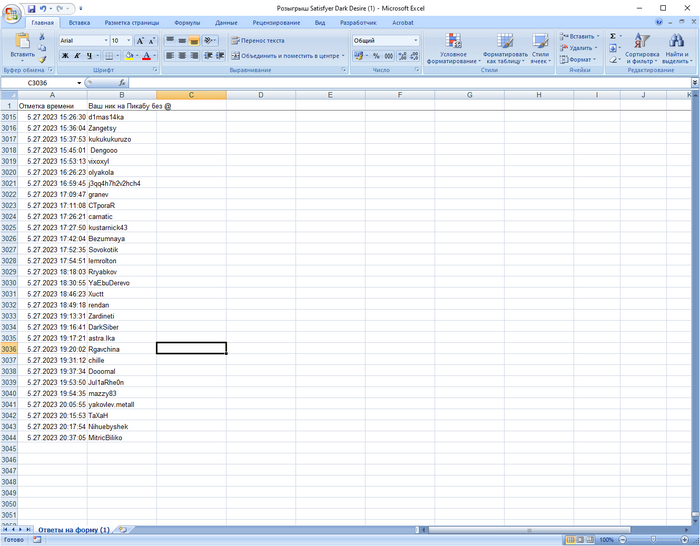

Ну что, ровно в 21.00 27.05.2023 таблица была скачана.

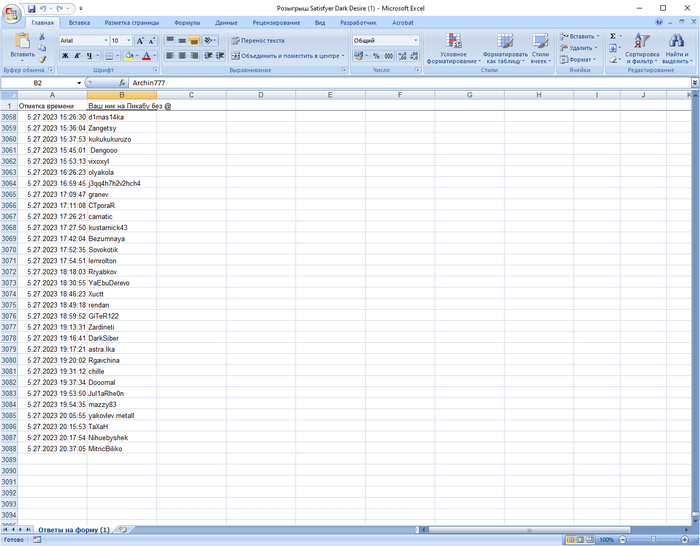

Изначально получилось 3087 участников. На всякий случай — в строке 1 всякие рабочие моменты типа «ваш ник на Пикабу».
Зверски выкашиваем дублей, собак, призраков, «те кто выше — пидоры» и прочую милоту.
В сухом остатке получаем 3043, проверяем ещё пару раз и отправляем в генератор.

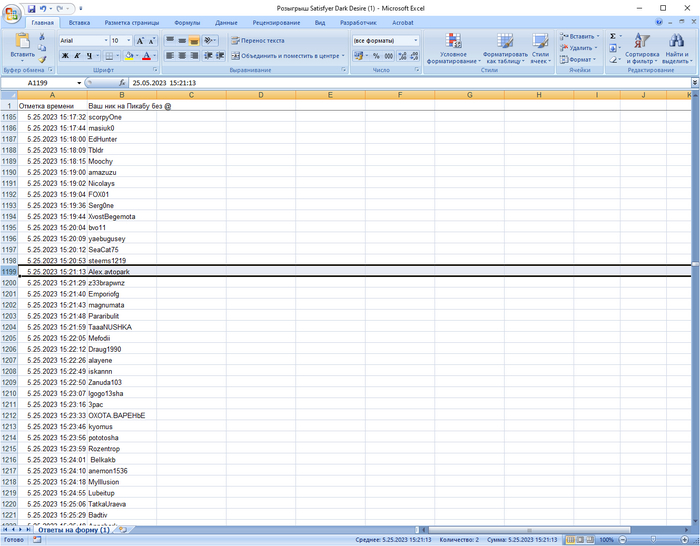

Участник 1199 — @Alex.avtopark
