2 Pin T Sensor Asus | How Is T Sensor?

The Asus 2 pin sensor is a temperature and humidity sensor for a variety of environmental monitoring applications. The sensor is convenient to use for short- or long-term monitoring projects due to its compact and lightweight design. It also comes with a built-in battery that can run for up to two years, making it ideal for usage in remote or difficult-to-reach areas.

2 Pin T Sensor Asus

The Asus 2-pin sensor is a compact, low-cost, and simple-to-use sensor for measuring a range of environmental variables. It includes two Arduino pins and uses a digital I/O pin to interface with an Arduino or other microcontroller. In this article, we’ll try to provide you with an overview of the Asus 2-pin T sensor.

What Is a Temperature Sensor?

A sensor is an electronic device that detects and responds to environmental stimuli. Light, heat, motion, moisture, pressure, or any of a variety of other natural phenomena could be used as the individual input. At the sensor position, the output is usually a signal that is translated into a human-readable display.

Types of Temperature Sensors

Temperature sensing requirements may vary by application. The type of measurement and the location of the measurement being monitored are all things to consider.

  1. Thermocouples
  2. RTDs (resistance temperature detectors)
  3. Thermistors,
  4. Semiconductor-based integrated circuits (IC).

1. Thermocouples

The most common type of T sensor is the thermocouple. They’re used in a variety of industries, including manufacturing, automotive, and consumer goods. Thermocouples are self-powered, do not require excitation, and have fast response times. They can function across a wide temperature range.

2. RTD (Resistance Temperature Detector)

Any metal’s resistance changes as the temperature changes. RTD temperature sensors rely on this resistance difference. A resistor with well-defined resistance vs. temperature properties is known as an RTD. The most popular and accurate material used to create RTDs is platinum.

3. Thermistors

Temperature variations induce quantifiable resistance changes in thermocouples, which are similar to RTDs. Thermistors are usually made of polymer or ceramic. Thermistors are often less expensive than RTDs, but they are also less precise. The majority of thermistors come in two wire layouts.

4. Semiconductor Based ICs

Local temperature sensors and remote digital temperature sensors are two types of semiconductor-based temperature sensor ICs. Local temperature sensors are integrated circuits (ICs) that use the physical properties of transistors to determine the temperature of their own die. The temperature of an external transistor is monitored by remote digital temperature sensors.

Applications of T sensor

The following are some of the uses for a T sensor:

  • T sensors are used to validate design assumptions, resulting in a more secure and construction.
  • They’re used to track the temperature rise as concrete cures.
  • Near liquid gas storage tanks and ground freezing operations, they can measure rock temperatures.
  • Water temperatures in reservoirs and boreholes can also be measured using it.
  • Temperature-related stress and volume variations in dams can be interpreted using this method.
  • They can also be used to see how temperature affects other installed equipment.

Functions of Temperature Sensors

A T sensor is a gadget that measures how hot or cold something is. The voltage across the diode is what allows a temperature meter to function. The resistance of the diode determines the temperature change. The resistance will decrease when the temperature drops, and vice versa.

The resistance across the diode is measured and translated into readable temperature units (Fahrenheit, Celsius, Centigrade, etc.). T sensors are used to measure the inner temperature of structures such as bridges, dams, power plants, and so on.

Budget of 2 Pin T Sensor Asus

Because the price of a 2 pin t sensor ASUS might vary depending on a lot of factors, there is no single answer to this topic. However, this sort of sensor is generally inexpensive, costing as low as £10.00. The brand, the sensor’s unique features, and the provider are all factors that could affect the price. To receive the best value, it’s crucial to perform some research before making a purchase.

Frequently Asked Questions

What Is the T Sensor?

The T sensor on the motherboard refers to the Temperature sensor. It simply measures the temperature in different parts of the case to fine-tune the speed of the Fans.

Where Do You Plug a Temperature Sensor on A Motherboard?

You can plug a temperature sensor easily into your motherboard. You’ll need to plug the 2-pin cable into the header on your motherboard. The headers are normally situated near the bottom of the motherboard.

What Is the Range of T Type Sensor?

Different types of T-type sensors have different temperature ranges. For example, T sensor with copper legs has a maximum temperature of 307°C or 700°F. On the other hand, K type sensor can handle up to 1260°C or 2300°F.

Last Words

When purchasing a 2 pin t sensor Asus, there are several variables to consider. Pricing is one of the most crucial factors. You’re looking for a sensor that’s both inexpensive and high-quality. You must also ensure that the sensor is compatible with your motherboard and capable of providing the information you desire.

Обзор материнской платы ASUS X99-A: простота обманчива

Если бы наш обзор ограничивался только осмотром лицевой стороны коробки, вывод был бы сделан сразу — обычная, ничем не примечательная материнская плата. К счастью, время от времени мы читаем спецификации на обороте, а иногда даже позволяем себе заглянуть внутрь упаковки.

Материнская плата ASUS X99-A

Как оказалось, нас ожидает плата с уникальным процессорным разъемом, полностью цифровыми преобразователями питания для ЦП и оперативной памяти, восемью слотами DDR4 и поддержкой 3-Way-конфигураций SLI и CrossFireX. Если этого все еще недостаточно, чтобы вас заинтересовать, добавим в список качественную аудиоподсистему, поддержку SATA Express, а также крайне удачно расположенный разъем M.2 с четырьмя линиями третьего поколения PCIe.

⇡#Спецификации материнской платы

ASUS X99-A
Процессор Процессоры Intel Core i7 в исполнении LGA2011-v3 (Haswell-E)
Чипсет Intel X99
Подсистема памяти 8 x DIMM DDR4 non-ECC небуферизованной памяти объемом до 64 Гбайт;
четырехканальный режим работы памяти;
поддержка 3200 (O.C.) / 3000 (O.C.) / 2800 (O.C.) / 2666 (O.C.) / 2400 (O.C.) / 2133 МГц;
поддержка XMP (Extreme Memory Profile) 1.3/1.2/2.
Аудиоподсистема Crystal Sound 2: Realtec ALC1150;
поддержка 192 кГц/24-бит вывода звука;
соотношение «сигнал — шум» 112/104 дБ для линейных выхода/входа;
операционный усилитель R4580I;
высококачественные конденсаторы;
поддержка определения типа подключенного устройства, многопотокового воспроизведения, переназначения разъемов передней аудиопанели.
Сетевой
интерфейс
Сетевой контроллер Gigabit LAN (Intel I218V, 10/100/1000 Мбит)
Разъёмы для плат расширения 1 х слот PCI Express x16, режим работы x16, Gen 3;
1 х слот PCI Express x16, режим работы x4/x1, Gen 2;
1 х слот PCI Express x16, режим работы x16/x8, Gen 3;
1 х слот PCI Express x16, режим работы x8/x4/x0, Gen 3;
2 х слот PCI Express x1, Gen 2;
1 x разъем M.2, режим работы x4, Gen 3.
Масштабируемость видеоподсистемы NVIDIA Quad-GPU SLI Technology;
NVIDIA 3-Way SLI Technology;
AMD Quad-GPU CrossFireX Technology;
AMD 3-Way CrossFireX Technology.
Интерфейсы накопителей Чипсет Intel X99: 8 x SATA 3, пропускная способность до 6 Гбит/с;
1 x SATA Express, пропускная способность до 10 Гбит/с, совместим с 2 x SATA 3;
1 x M.2, пропускная способность до 32 Гбит/с;
Поддержка RAID 0, RAID 1, RAID 5, RAID 10 и технологии Rapid Storage доступна для портов SATA6G0-SATA6G6.
Интерфейс USB Чипсет Intel X99: 5 x USB 3.0 (1 на задней панели, 4 порта подключаются к соответствующим разъемам на системной плате);
8 x USB 2.0 (4 на задней панели, 4 порта подключаются к соответствующим разъемам на системной плате).
Хаб ASMedia ASM1074 + Intel X99: 3 x USB 3.0 (на задней панели).
Контроллер ASMedia ASM1042: 2 x USB 3.0 (на задней панели).
Внутренние разъемы и кнопки на системной плате 2 x разъем USB 3.0 (4 порта);
2 x разъем USB 2.0 (4 порта);
8 x SATA 3;
1 x SATAe;
1 x разъем TPM;
1 x разъем TB header;
1 x разъем аудио на передней панели;
1 x разъем DRCT_CHASSIS;
1 x разъем Chassis Instruction;
1 x разъем кнопок/светодиодов корпуса;
2 x 4-pin разъемы для вентилятора ЦП;
4 x 4-pin разъемы для корпусного вентилятора;
1 x 24-контактный ATX-разъем;
1 x 8-контактный разъем питания ATX 12 В;
1 x кнопка Power;
1 x кнопка Reset
1 x кнопка MemOK!;
1 x переключатель EZ_XMP;
1 x переключатель EPU;
1 x трехпозиционный переключатель TPU;
1 x перемычка CPU_OV;
1 x перемычка Clear RTC;
1 x разъем EXT_FAN;
1 x разъем для внешнего термодатчика.
Разъемы и кнопки на задней панели 1 x порт PS/2 (комбинированный);
4 x порт USB 2.0;
6 x порт USB 3.0;
1 x порт RJ-45;
5 x 3,5 мм аудиоразъемы;
1 x оптический выход S/P-DIF-интерфейса;
1 x кнопка BIOS Flashback.
Микросхема
I/O-контроллера
Nuvoton NCT6791D
BIOS 1 x 128 Мбит AMI UEFI BIOS с графической оболочкой
Фирменные функции и технологии ASUS O.C. Socket;
ASUS 5-Way optimization;
ASUS TPU;
ASUS EPU;
AI Suite 3;
Ai Charger;
USB Charger+;
USB 3.0 Boost;
Disk Unlocker;
ASUS CrashFree BIOS 3;
ASUS EZ Flash 2;
ASUS USB BIOS Flashback;
Push Notice;
ASUS Q-Shield;
ASUS Q-Code;
ASUS Post State LEDs (CPU, DRAM, VGA, Boot Device LED);
ASUS Q-Slot;
ASUS Q-DIMM;
ASUS Q-Connector;
ASUS C.P.R.(CPU Parameter Recall).
Операционная система Microsoft Windows 8.1/8/7/Vista
Форм-фактор, габариты (мм) ATX, 305×244

⇡#Упаковка и комплектация

После многочисленных представителей серии Republic of Gamers довольно странно брать в руки коробку с ASUS X99-A. Ни тебе названий неприличной длины, с трудом помещающихся на немалых площадях, ни пестрящих тут и там заявлений об эксклюзивности и уникальности. Все очень просто и лаконично: огромное изображение материнской платы, название крупным шрифтом, весьма приметное упоминание 5-Way Optimization и скромный набор шильдиков. К слову, даже фраза The World’s best Selling and Most Award Winning Motherboards не выглядит попыткой заявить о себе — здесь это просто констатация общеизвестного факта.

Взглянув на коробку сзади, осознаешь, что плата не так проста, как хочет казаться. За неброским именем скрывается целый комплекс фирменных технологий и улучшений, во главе которых стоят ASUS O.C. Socket и Dual Intelligent Processors (та самая «пятипараметрическая» оптимизация, упомянутая на лицевой стороне коробки). Первая намекает «знающим», что никаких препятствий для полномасштабного разгона процессора не будет — материнская плата сможет выжать из него столько, сколько позволит используемая система охлаждения. Вторая (5-Way Optimization) больше ориентирована на новичков: доверившись автоматике, они могут получить значительный прирост производительности, не затрачивая никаких усилий. Забегая вперед, скажем, что благодаря переключателям EZ_XMP и TPU сделать это сможет даже не умеющий читать ребенок.

Так как в качестве дополнительной защиты в данном случае выступают стандартный антистатический пакет и картонный лоток, перейдем сразу к поставляемым с X99-A аксессуарам. Как это обычно бывает у ASUS, они доступны в отдельном отсеке непосредственно под материнской платой.

Комплект поставки в данном случае под стать коробке — скромный:

  • англоязычная инструкция;
  • DVD-диск с драйверами и утилитами;
  • качественная заглушка для задней I/O-панели;
  • две колодки Q-Connector;
  • четыре кабеля SATA (два угловых, два прямых);
  • огромная наклейка O.C. ADRENALINE.

Несмотря на то, что перед нами находится недорогая (насколько это слово вообще уместно по отношению к изделию на платформе LGA2011-v3) материнская плата, сделано все на очень достойном уровне: черное матовое покрытие текстолита, тщательно согласованный набор неярких цветов. Для радиаторов системы охлаждения использованы контрастные белые накладки с вкраплением серебра.

Очень многое о плате может рассказать изображение ее задней стороны. ASUS X99-A в этом плане не стала исключением и поделилась с нами несколькими интересными подробностями о себе. Продвигаясь сверху вниз, прокомментируем увиденное. Прежде всего, усиливающей пластиной оснащен только один из радиаторов — тот, что должен отводить тепло от преобразователя питания ЦП. Следующим наше внимание привлек процессорный разъем, а точнее пространство вокруг него: наметанный глаз тут же отметит четыре отверстия в текстолите, замаскированные пластиком. Это недвусмысленно намекает, что плата (после легкого «напилинга») с радостью примет практически любой совместимый с LGA1366 кулер. Иными словами, если фиксирующие элементы последнего не вступят в конфликт с резьбой стандартной крепежной пластины, с проверенным другом расставаться не придется. Раз уж мы заговорили об отверстиях — пусть вас не смущают лишние «пробоины», украшенные белой окантовкой, — это последствия унификации со старшей моделью X99-Deluxe, а именно с ее пластиковым кожухом.

Далее по плану обхода следует змейка свободного текстолита, отделяющая аудиоподсистему. Подобное решение мы видели на множестве плат, но не все из них могли похвастаться эффектной подсветкой.

Теперь можно взглянуть и на «изнанку» слотов PCI Express. Их оказалось всего шесть штук, так как процессорный разъем и места для установки планок памяти расположены ниже, чем это могло быть. Соответственно, установить четыре графических адаптера с приемлемым интервалом «через один» уже не выйдет — плата изначально рассчитывалась максимум на три видеокарты.

Наконец, слегка неожиданно было увидеть здесь микросхему TPU. Сама по себе она не привлекла бы нашего внимания — встретить фирменный чип ASUS на плате ASUS вполне вероятно, — если бы на лицевой стороне платы уже не присутствовала еще одна.

Наличие пары одинаковых элементов, вероятно, обусловлено двумя режимами автоматического разгона: только по множителю или с сопутствующим изменением BCLK. Осмелимся предположить, что такое решение «в лоб» оказалось проще, чем разработка новой микросхемы с более развитой логикой. Разобраться в хитросплетениях перемаркированных ASUS чипов всегда было непростой задачей, особенно когда под разными названиями скрываются кремниевые близнецы. Например, все платы серии Republic of Gamers с поддержкой технологии ROG Connect всенепременно оснащены чипами 035-A2, которые внешне неотличимы от присутствующих здесь 035-CA2. В общем, оказалось проще установить две уже имеющиеся в наличии и доказавшие свою эффективность микросхемы, чем придумывать что-то новое.

Платформа LGA2011-v3 на чипсете Intel X99 предполагает четырехканальный доступ к памяти, поэтому восемь 288-контактных слотов для модулей DDR4 попарно окрашены в серый и черный цвета. На данный момент времени заявлена поддержка до 64 Гбайт оперативной памяти, но в будущем, несомненно, эта величина удвоится. Пока же отметим, что в соответствии с инструкцией плата поддерживает только небуферизированные non-ECC-модули с частотами до 3200 МГц (разумеется, с пометкой O.C.). Про уже привычные всем односторонние защелки Q-DIMM лишний раз говорить смысла нет.

В правом верхнем углу материнской платы разместились один из светодиодов POST State LEDs, отвечающий за индикацию проблем с подсистемой памяти, и кнопка MemOK! Напомним, что одноименная функция, активируемая нажатием данной кнопки, выбирает безопасные настройки для ОЗУ. После того как MemOK! сыграет свою роль, можно вручную выставить нужные вам параметры.

Это не единственная кнопка на плате — Power и Reset, расположенные рядом с индикатором POST-кодов Q-Code, придут на помощь оверклокерам и прочим любителям использовать плату вне корпуса. При подключении питания непосредственно над кнопками загораются два светодиода — это, во-первых, сильно упрощает их поиск при плохом освещении, а во-вторых, напоминает о том, что манипуляции с комплектующими стали небезопасными. Помимо упомянутых выше светодиодов подсветки аудиочасти и индикатора проблем с памятью, на плате можно обнаружить дополнительные диагностические POST State LEDs для центрального процессора, видеокарты и дисковой подсистемы. Они расположены не рядом друг с другом, а в логичных местах рядом со своими подопечными. Во многих случаях быстрого взгляда на плату будет достаточно для того, чтобы понять, в чем загвоздка. Q-Code, в свою очередь, делает диагностику еще более точной.

Переместимся в правый нижний угол платы, в котором нас ждет дополнительный набор светодиодных индикаторов: XLED1, O2LED3 и пара TPU_LED. Как нетрудно догадаться, все они имеют непосредственное отношение к находящимся здесь же переключателям. Позаботившись о сборщиках ПК и тех, кому попросту лень копаться среди многочисленных строк экранных меню, в ASUS сделали возможность изменять некоторые опции UEFI BIOS аппаратно. Строго говоря, «полуаппаратно», потому что приоритет имеет не положение тумблера, а последнее изменение опции, в том числе и программное. Тем не менее имеющейся функциональности оказывается вполне достаточно для рядового сценария «воспользовался и забыл».

Особенности работы переключателей мы рассмотрим в разделе «Разгон», а пока предлагаем вам ознакомиться с их назначением:

  • EZ_XMP — активирует самый быстрый XMP-профиль памяти;
  • EPU — устанавливает опцию Power Saving в значение Enabled;
  • TPU (двухпозиционный) — повышает производительность посредством увеличения множителя (I) или BCLK (II).

Рядом с ними можно обнаружить несколько перемычек, которые также не лишены смысла. CPU_OV активирует опцию Extreme Over-Voltage. Для ее использования придется залезть в BIOS, снять дополнительную программную блокировку и еще раз подтвердить свой выбор — очень грамотная защита от тех, кто не имеет представления, что это такое. Перемычка Clear RTC служит вполне понятной цели полного сброса параметров BIOS , в том числе даты и времени, на значения по умолчанию. Не стоит путать ее с отсутствующей на плате Clear CMOS: роль последней играет программный «сторож» CPU Parameter Recall, тщательно считающий количество неудачных запусков. Кроме того, отключив питание в момент старта, можно вызвать его немедленное срабатывание. Учитывая практически безукоризненную работу C.P.R., вы можете и не вспомнить об отсутствии ставшей привычной кнопки или перемычки. Пара контактов T_SENSOR1 служит для подключения внешней термопары (которую снова не положили в комплект). Наконец, используя дополнительную кнопку и выводы DRCT_CHASSIS, пользователь может оказаться в UEFI BIOS сразу после запуска системы, не используя технику множественных нажатий Del/F2 (тем более что она не поможет в случае использования технологии Fast Boot).

Как уже упоминалось, из-за небольшого смещения процессорного разъема и слотов памяти вниз, семь возможных при форм-факторе ATX разъемов PCI Express превратились в шесть. Таким образом, пользователю доступны четыре PCIe x16 и два PCIe x1. Обратите внимание, что для разделения визуально одинаковых полноразмерных слотов использована цветовая маркировка, состоящая из трех цветов. Самый верхний PCIe x16, окрашенный в светло-серый, является основным: к нему всегда подведены все шестнадцать линий. На расстоянии двух слотов от него расположился черный PCIEX16_3, который располагает шестнадцатью или восемью линиями — в зависимости от возможностей используемого процессора. Пропускная способность нижнего слота PCI Express зависит не только от ЦП, но и от задействования интерфейса NGFF. Небольшая экономия на PCIe-свитчах вышла боком: даже при использовании процессоров с 40 линиями PCI Express слот не просто лишится половины пропускной способности, а будет полностью отключен при установке накопителя M.2.

Оставленный нами напоследок слот PCIEX16_2 неспроста соседствует с надписью Thunderbolt Ready и пятиконтактной колодкой TB_HEADER. Он — идеальный кандидат для подключения соответствующей платы расширения. Для этого у него есть четыре линии, предоставленные чипсетом Intel X99, но они могут использоваться только после включения полной скорости в интерфейсе UEFI BIOS, ведь этот слот разделяет пропускную способность со слотом PCIEX1_1 и чипом от ASMedia. Это контроллер ASM1042AE, благодаря которому на плате есть пара дополнительных портов USB 3.0, выведенных рядом с разъемом RJ-45 на заднюю панель интерфейсов. В итоге при использовании плат ThunderboltEX II или любого другого устройства, требующего больше одной линии PCI Express, два порта USB и один слот PCIe превращаются в бесполезные придатки. Немного скрашивает ситуацию тот факт, что практически всегда «второстепенные» слоты остаются неиспользуемыми. В этом случае материнская плата оказывается как нельзя лучше подготовленной к приему двух или трех видеокарт: основной видеоадаптер может иметь даже трехслотовую систему охлаждения.

Немного более подробно расскажем о разъеме M.2. Для него выбрано одно из самых удачных мест, что нам доводилось видеть. Значительно сместив его вправо, инженеры ASUS получили возможность установки модулей длиной до 110 мм без ампутации одного из слотов PCIe x1.

Полностью список совместимых типоразмеров выглядит следующим образом: 2242, 2260, 2280, 22110 (первые две цифры — ширина, оставшиеся — длина платы в миллиметрах). Не уступая платам-конкурентам, разъем M.2 предлагает четыре линии PCI Express третьего поколения, обеспечивая пропускную способность до 32 Гбит/с. Напомним, что использование накопителей с данным интерфейсом лишает плату нижнего PCIe x16-слота. Кроме того, отсутствует поддержка SATA-модулей.

Чипсет Intel X99

В недостатке привычных SATA-портов материнскую плату обвинить не удастся — благодаря чипсету Intel X99 их на ней оказалось целых десять.

В пространстве порты разделены на три группы, но это разделение слабо связано с реальными различиями между ними. Если взглянуть на фотографию, ближайшая четверка черных портов оказывается самой обделенной: нет поддержки RAID 0, RAID 1, RAID 5, RAID 10 и технологии Rapid Storage. Не стоит винить в этом плату — такие ограничения накладывает системная логика. Оставшиеся SATA-порты, в том числе входящие в состав колодки SATA Express, подобного недостатка лишены.

Так как предполагается, что современному компьютеру подобного класса недостаточно шести портов USB 3.0, которые может предоставить чипсет, в ход пошли две микросхемы от ASMedia. Ранее упомянутый контроллер ASM1042AE (тот самый, который имеет общие линии с парой слотов PCI Express) добавляет на заднюю панель интерфейсов два порта.

Пара «чипсетных» портов выведена туда же, однако пропускная способность одного из них при помощи микросхемы-хаба ASM1074 распределяется по трем физическим разъемам. Оставшиеся четыре предоставленных силами Intel X99 порта USB 3.0 могут быть получены при наличии подходящего корпуса или соответствующих заглушек в отсеки 3,5/5,25 дюйма при подключении к внутренним разъемам на плате. С предыдущей версией универсального интерфейса дела обстоят проще: по четыре порта на панели интерфейсов и на внутренних колодках получены без использования сторонних контроллеров.

Перейдем к рассмотрению аудиоподсистемы материнской платы. Как это обычно бывает, первым делом видишь разделяющую полосу свободного от металлических вкраплений текстолита. Подобное решение давно зарекомендовало себя как эффективный способ уменьшения наводок от высокочастотных цепей остальных компонентов. Видимым разделением дело не ограничивается: левый и правый каналы используют разные слои печатной платы.

Под металлической крышкой с надписью Crystal Sound 2 скрыт хорошо знакомый читателям Realtek ALC1150.

На помощь ему приходят качественные японские конденсаторы и операционный усилитель R4580I от Texas Instruments. Чтобы у вас не возникло ощущения, что качеству звука уделено недостаточно внимания, приведем интересный факт: в аудиотракт добавлены цепи, уменьшающие щелчок, который возникает на всех аналоговых выходах в момент старта системы.

Не забыта и эстетическая сторона — в темноте аудиоподсистема выглядит ничуть не хуже, чем звучит.

В качестве Super I/O микросхемы используется NCT6791D от Nuvoton. Именно ее стараниями плата имеет комбинированный PS/2-порт и обладает возможностью столь гибко подстраивать политику поведения системы охлаждения под запросы конкретного пользователя. Шесть четырехконтактных разъемов для вентиляторов поддерживают регулировку скорости вращения и изменением напряжения (DC Mode), и при помощи широтно-импульсной модуляции (PWM Mode). К ним можно добавить еще три, если вы сумеете где-нибудь отыскать плату Fan Extension Hub — разъем EXT_FAN в нижней части X99-A с радостью ее примет. Найти обычную термопару для двухконтактного вывода T_SENSOR1 значительно проще, чем специфичную дочернюю плату, но мы в очередной раз не поленимся пожурить ASUS за то, что термопара отсутствует в комплекте поставки.

В качестве сетевого контроллера используется I218-V от Intel. Повысить отдачу от этого решения, и без того производительного, должна утилита Turbo LAN, в которой применяются технологии небезызвестной cFosSpeed.

Внутренние выводы интерфейсов, разбавленные небольшим вкраплением кнопок и индикатора, протянулись вдоль нижнего края платы. Перечислим их слева направо:

  • AAFP (выход на передние аудиоразъемы корпуса);
  • разъем EXT_FAN для опциональной платы Fan Extension Hub;
  • колодка COM-порта;
  • кнопка Power;
  • кнопка Reset;
  • индикатор POST-кодов Q-Code;
  • гребенчатый вывод TPM (Trusted Platform Module);
  • колодка USB 3.0 (вторая — рядом с основным разъемом питания ATX);
  • две колодки USB 2.0;
  • разъем для подключения термодатчика T_SENSOR1;
  • контакты DRCT_CHASSIS для дополнительной кнопки включения с одновременным входом в UEFI BIOS;
  • гребенка для подключения кнопок и индикаторов корпуса.

На задней панели интерфейсов ASUS X99-A можно найти:

  • кнопку BIOS Flashback;
  • два USB 2.0 и комбинированный PS/2;
  • еще два USB 2.0;
  • два USB 3.0 (ASM1042AE) и сетевой порт;
  • две пары USB 3.0 (X99 + ASM1074);
  • оптический выход интерфейса S/P-DIF и пять 3,5-мм разъемов мини-джек.

В завершение внешнего осмотра приведем фотографию «окошка», наглядно демонстрирующего восьмислойный дизайн печатной платы.

⇡#Подсистема питания

Преобразователь питания ЦП

Благоприятные как для повседневной эксплуатации, так и для экстремального разгона условия обеспечиваются восьмифазным преобразователем питания с цифровым управлением. В этот раз обошлось без вычурных маркетинговых названий — перед нами просто DIGI+ VRM.

Схема питания практически такая же, как на платах для платформы LGA1150: используется хорошо знакомый нам ШИМ-контроллер с маркировкой ASP1257 и те же драйверы.

Основное энергообеспечение осуществляется через восьмиконтактный разъем дополнительного питания. Элементы VRM располагаются с обеих сторон печатной платы.

Каждая из фаз реализована силами драйвера IR3535 производства International Rectifier и неизвестного (перемаркированного) силового элемента. Им помогают полимерные японские конденсаторы 10K Ti-TUF CAP и необычные дроссели с рифленой поверхностью. Если описать преобразователь питания ЦП несколькими словами, получится следующее: технологично, эффективно, более чем достаточно.

ASUS O.C. Socket (слева) легко отличить по большему числу контактов

Самое интересное, что при обзоре материнских плат других производителей на этом описание системы питания процессора мы бы и закончили. В случае X99-A обязательно следует упомянуть о полном дополнительных ножек процессорном разъеме O.C. Socket, потому что это действительно уникальная разработка. Инженеры ASUS постарались, детально разобрались в особенностях новых процессоров Haswell-E и получили очень интересное конкурентное преимущество. Не стоит думать, что контакты используются только для получения более стабильного питания при экстремальном разгоне процессора. Благодаря им обеспечиваются уверенная работа памяти на высоких частотах и беспроблемная поддержка BCLK 166 МГц и выше. На всякий случай напомним, что заявления о лишении гарантии на процессоры при использовании материнских плат ASUS с чудо-разъемом оказались уткой.

Подсистема питания памяти состоит из двух полностью независимых фаз с цифровым управлением и вполне логично называется DIGI+ DRAM. Поясним, что под полной независимостью мы имеем в виду использование удвоенного набора компонентов, разнесенного в пространстве: двух ШИМ-контроллеров ASP1250 и двух пар микросхем PowlRstage IR3553M от International Rectifier. В том, что материнская плата сможет обеспечить стабильное питание модулей при любых обстоятельствах, сомневаться не приходится.

Система охлаждения платы выглядит вполне обыденно. С радиаторами, на первый взгляд, полный порядок: применены массивные независимые теплообменники для зоны VRM и чипсета.

Однако, если демонтировать их с платы, становится очевидно, что один из них установлен просто для красоты. В самом деле, он не соприкасается ни с одним из силовых элементов, не соединен с основным радиатором преобразователя питания теплопроводной трубкой и вообще просто нависает над платой. Не ожидали, ASUS, не ожидали. Вместо подобной бутафории можно было бы положить в комплект ту самую плату с дополнительными разъемами для вентиляторов или (надеемся, вам еще не надоели причитания по этому поводу) пресловутую недостающую термопару.

Посмотрим, как подобное послабление сказалось на температуре VRM. Основной радиатор весом 130 граммов прогрелся до 57 градусов, в то время как датчик материнской платы остановился на значении 71 °C. Оговоримся, что для чистоты эксперимента воздушный поток от вентилятора процессорного кулера был отсечен при помощи листа бумаги — в реальной системе температура была бы ниже. Теплообменник чипсета (87,5 грамма) практически не нагревался, термодатчик показывал температуру 39 градусов Цельсия. Условия проведения теста были идентичны таковым при стресс-тестировании, но нагрузка производилась в течение большего периода времени. Более подробно вы сможете прочитать о них в соответствующем разделе. Таким образом, делаем вывод, что неучастие декоративного радиатора массой 55 граммов в охлаждении преобразователя питания не является для ASUS X99-A значимой потерей.

Полностью свободная от теплорассеивателей плата выглядит так.

⇡#UEFI и AI Suite 3

Микропрограмма находится на 128-мегабитном чипе Winbond W25Q128FV, установленном в кроватку рядом со вторым слотом PCI Express x16. Подобное исполнение и использование распространенной микросхемы повышает ремонтопригодность платы, выступая добавочным гарантом безопасности и дополняя программное решение BIOS Flashback. Удвоенная по сравнению с LGA1150-платами емкость чипа (пока) никак не сказалась на функциональности — возможно, это задел на будущее.

Перед началом знакомства с BIOS обратимся к встроенной утилите ASUS EZ Flash 2. Она позволяет обновить микропрограмму с любого подключенного накопителя, чем мы и воспользовались.

Как вы можете убедиться по скриншоту, мы использовали последнюю доступную на момент тестирования версию — 1004 от 16 октября 2014 года. После обновления настройки были сброшены на значения по умолчанию. В некоторых местах для наглядности выбрано что-то иное.

Одним из отличий «гражданской» серии плат от ROG-аналогов является то, что при входе в BIOS нас встречает упрощенный EZ Mode.

Специально для неискушенных пользователей по нажатии F11 или непосредственно с главного экрана доступен EZ Tuning Wizard, который в режиме диалога поможет организовать RAID-массив или произведет разгон системы на основе сценария использования и типа используемого охлаждения. Если этих возможностей вам недостаточно, всегда можно переключиться в Advanced Mode, нажав клавишу F7.

После этой несложной манипуляции пользователя встретит не начиненный под завязку Ai Tweaker, а более спокойный раздел Main. Расширенный режим можно выбрать для запуска по умолчанию, однако конкретный подраздел — не удастся.

Перемещаясь в раздел Ai Tweaker, морально готовишься к тому, что там будут только самые-самые базовые настройки производительности, а полный спектр возможностей получат владельцы плат Republic of Gamers. Первый же взгляд на список опций показывает, что разделение линеек оказывается не столь радикальным — можно расслабиться.

Обратили внимание на «затененную» строку Extreme Over-Voltage? Вспомнили, что на плате есть игольчатые выводы CPU_OV? Переставляем перемычку и вновь входим в BIOS.

Теперь данная опция доступна для изменения, но не все так просто. Выбор значения Enabled требует не только физических манипуляций с платой, но и подтверждения данного решения.

В результате вместо полей для ввода напряжений ядра и кеш-памяти появляются два селектора, активирующие режим максимального напряжения. В поясняющей подсказке сообщается, что данные напряжения будут максимально близкими к значению CPU Input Voltage. Это пояснение и ярко-красное цветовое выделение данных пунктов служат последним «предохранителем» — теперь вся ответственность за последствия ложится на человека.

Не бросаясь в крайности, пользователь может задавать напряжения привычными методами: Override, Offset и Adaptive.

Режим Fully Manual Mode упрощает работу с ними: с экрана пропадают избыточные переключатели, после чего можно осуществлять прямой ввод значений без лишних перемещений по пунктам. На приведенных выше скриншотах выбраны максимальные величины напряжений. Благодаря этим же снимкам внимательный читатель убедится в возможности независимого управления напряжениями питания каналов A/B и C/D оперативной памяти. Очень внимательный — что эти напряжения различаются приблизительно на 0,1 вольта. Полные диапазоны изменения напряжений с указанием шага приведены в таблице ниже.

Напряжение, вольт Минимальное значение Максимальное значение Шаг
CPU Core Voltage 1,000 2,000 0,003125
CPU Cache Voltage 1,000 2,000 0,003125
CPU System Agent Voltage 0,800 2,000 0,003125
CPU Input Voltage 0,800 2,440 0,01
DRAM Voltage (CHA, CHB) 0,800 1,900 0,01
DRAM Voltage (CHC, CHD) 0,800 1,900 0,01
PCH Core Voltage 0,700 1,800 0,00625
PCH I/O Voltage 1,200 2,200 0,00625
VCCIO CPU 1.05 Voltage 0,700 1,800 0,0625
VCCIO PCH 1.05 Voltage 0,700 1,800 0,0625
VTTDDR Voltage (CHA, CHB) 0,600 1,000 0,0625
VTTDDR Voltage (CHC, CHD) 0,600 1,000 0,0625
PLL Termination Voltage 0,200 2,193804 0,06602

Как и на прочих платах ASUS, знание нюансов работы с клавиатурой значительно упрощает процесс настройки. Клавиши «+» и «» меняют подсвеченный пункт в сторону увеличения и уменьшения. Ввод нуля выбирает минимальное значение для текущего поля. Ввод любой заведомо большей величины приведет к выбору максимального значения. Автоматический выбор параметра/напряжения включится, если ввести любой нечисловой символ или слово.

Частота памяти может быть выбрана в диапазоне 800-4000 МГц, причем при выборе величин свыше 2666 МГц произойдет автоматическое повышение соотношения BCLK/PCIe (CPU Strap).

Тайминги и субтайминги занимают почти четыре экрана. Сразу после них следуют редко используемые опции, включая разрешение на запись в SPD модулей.

Разделы с настройками VRM материнской платы и iVR процессора, именуемые External Digi+ Power Control и Internal CPU Power Management соответственно, позволяют гибко настроить поведение платы. Первый значительно прибавил в количестве опций из-за независимых настроек преобразователей питания для обоих каналов памяти. В нем же доступны для выбора девять уровней интенсивности работы Load Line Calibration.

Из средств автоматического повышения производительности доступны активация XMP-профилей памяти (с одновременным незначительным разгоном ЦП) и два режима OC Tuner: Ratio Tuning и BCLK + Ratio Tuning. Все три опции будут рассмотрены нами в разделе «Разгон и стабильность». По соседству расположился пункт EPU Power Saving Mode, включающий энергосбережение. Напомним, что все перечисленные в этом абзаце технологии могут быть задействованы при помощи аппаратных переключателей на материнской плате.

Раздел Advanced дает доступ ко множеству расширенных настроек процессора и интегрированных в плату компонентов.

В частности, можно просматривать детальную информацию о ЦП, включать и отключать технологии, которые он поддерживает, управлять количеством используемых ядер и дополнительными функциями энергосбережения.

Onboard Devices Configuration позволяет отключать светодиоды подсветки аудиочасти и неиспользуемые контроллеры.

PCH Storage Configuration поименно и попортно отображает все подключенные накопители. Помимо этого, здесь же можно увидеть, к какому из двух встроенных контроллеров они подключены: для упрощения около каждого из портов обозначен его цвет.

Раздел Monitor не имеет подкатегорий — вся информация представлена единым списком. В верхней части расположены данные о температурах, причем в списке представлены как «набортный» T_SENSOR1, так и данные с трех Ext_Sensor, которые будут доступны при подключении дополнительной платы к специальному разъему.

Сразу за списком температур выведены скорости вращения вентиляторов (опять-таки с данными для вентиляторов, которые могут быть подключены к Fan Extension Hub) и несколько напряжений, дублирующих показания панели Hardware Monitor.

Разделы Fan Speed Control и Q-Fan Tuning позволяют очень гибко задать поведение вентиляторов, в том числе привязывать скорости их вращения к показаниям конкретных термодатчиков.

Для полноценной работы этого инструмента придется протестировать все подключенные вентиляторы. Пользы это принесет значительно больше, чем отнимет времени, поэтому рекомендуем не пренебрегать данной настройкой.

В разделе Boot можно включить Fast Boot, задать время ожидания нажатия Del/F2, избавиться от необходимости в нажатии F1 при ошибке, изменить приоритет накопителей и многое другое.

Tool собрал утилиты, облегчающие жизнь. EZ Flash 2, предназначенную для легкого обновления UEFI BIOS, мы похвалили в самом начале, теперь рассмотрим еще пару ее соседей.

Любителям развлекаться с жидким азотом придется по вкусу подраздел GPU Post. Простым смертным он тоже может оказаться полезным: здесь есть рекомендации по слотам для установки различного количества видеоадаптеров.

Тем не менее чаще других будет использоваться ASUS Overclocking Profile. Реализован он так же, как и на остальных платах: пользователю доступны восемь ячеек, которым можно давать понятные названия. Предусмотрен экспорт и импорт настроек, что позволит безбоязненно производить обновление BIOS.

Раздел My Favorites позволит менять настройки еще быстрее. К сожалению баг, не дающий выбрать профиль для загрузки до входа в ASUS Overclocking Profile, сохранился: придется добавлять ссылку на раздел. В противном случае строка Load from Profile будет затенена. Пополнение списка элементов «Избранного» осуществляется через дополнительный иерархический интерфейс, содержащий все опции и подразделы BIOS в виде дерева. Конфигуратор вызывается нажатием клавиши F3 или кликом мыши. Все выбранные опции с учетом порядка добавления окажутся в основном разделе, поэтому стоит предварительно продумать удобную для себя последовательность пунктов.

Раздел Quick Note, пострадавший после обновления, никак не улучшат: его содержимое все так же нельзя отобразить на скриншоте или сохранить в текстовый файл.

При выборе Save and Exit или нажатии F10 будет предложен список внесенных изменений. Соответственно, можно проверить правильность настроек и согласиться или вернуться и исправить ошибку.

Клавиша F1 поможет разобраться с управлением UEFI BIOS и напомнит список «горячих клавиш».

Наличие удобных клавиатурных вызовов не заставило убрать привычный раздел Exit, что правильно.

Качество перевода на русский язык вы можете оценить по приведенным выше скриншотам. Отметим, что EZ Mode по-прежнему остается без локализации.

Пришло время перейти к AI Suite 3.

Раздел Dual Intelligent Processors 5 предлагает два варианта увеличения производительности: быстрый (Fast Tuning) и не очень (Extreme Tuning), при выборе которого нужно будет определиться еще и с режимом (Ratio Only или BCLK First). Мы подробно рассмотрим их в разделе «Разгон и стабильность». Здесь же, расставив галочки на нужных пунктах, можно одновременно подвергнуть настройке вентиляторы и оптимизировать энергопотребление системы.

Воспользовавшись тонкими настройками раздела TPU, можно получить более значительный прирост производительности. Как обычно, здесь можно делать практически все то, что доступно в UEFI BIOS. Ограничения по-прежнему наложены на изменение частоты и таймингов памяти, но в остальном можно чувствовать себя свободным.

Отметим, что при выборе множителя процессора ниже стандартного (а именно так будут обстоять дела при высоких значениях BCLK), мы лишаемся возможности этот самый множитель увеличивать или уменьшать.

Практически все изменения применяются при нажатии Apply и остаются активными до перезагрузки. Есть поддержка профилей настроек. CPU Strap становится исключением — при его изменении при помощи утилиты результат будет только после перезагрузки.

Fan Xpert 3 может контролировать скорости вращения вентиляторов не хуже самой платы. После тестирования вентиляторов появляется возможность быстрого переключения между профилями из меню рядом с системным треем.

Раздел DIGI+ позволяет мгновенно менять режим работы преобразователя питания процессора и памяти. Синхронизации изменений с BIOS не происходит.

Раздел EPU служит для оптимизации энергопотребления системы.

EZ Update позволяет обновить BIOS в полуавтоматическом режиме: скачанный утилитой файл можно будет залить через USB BIOS Flashback или скормить EZ Flash 2.

Часть возможностей программного комплекса в этот раз осталась за кадром. Со множеством утилит для зарядки телефона и прочими улучшайзерами вы можете познакомиться в предыдущих обзорах материнских плат от ASUS — эта составляющая AI Suite 3 практически не подвержена изменениям.

⇡#Разгон и стабильность

Разгон системы можно осуществлять из UEFI BIOS и из операционной системы при помощи приложения AI Suite 3. В первую очередь материнская плата подвергнется проверке на способность держать высокую BCLK. Условия теста одинаковы для всех испытуемых: Vcore выбирается равным 1,35 В, CPU Input Voltage — 1,85 В. Частота памяти понижается, ее тайминги ослабляются.

При CPU Strap, оставленном на значении по умолчанию, ASUS X99-A могла сохранять работоспособность при BCLK, равной 106,75 МГц. Это на одну десятую мегагерца меньше, чем было получено на ASRock Fatal1ty X99M Killer.

Выбор следующего соотношения BCLK/PCIE (1,25) отодвинул планку до 133,4 МГц BCLK. Вполне прогнозируемый в процентном выражении результат.

Теперь самое интересное. При BCLK/PCIE, равном 1,66, мы не только смогли эксплуатировать систему, но и достигли весьма впечатляющих

175 МГц. На данный момент только платы от ASUS смогли функционировать при CPU Strap 166 МГц, так что волей-неволей начинаешь верить в чудесные свойства доработанного процессорного разъема O.C. Socket. Отметим, что при получении данных результатов мы пользовались подсказками материнской платы и устанавливали Source Clock Tuner в UEFI BIOS на рекомендуемые значения.

Максимальная частота процессора, полученная на X99-A, составила 4700 МГц. Видимо, это предел нашего процессора при выбранном напряжении.

Перейдем к автоматическим способам повышения производительности. Больше всего нам было интересно узнать, как поведет себя плата при активации аппаратных переключателей.

Первым по порядку следовал EZ_XMP, с него и начали. В результате получили незначительный разгон центрального процессора и активацию самого быстрого (из двух доступных) профилей XMP. Материнская плата легко и непринужденно загрузилась с эффективной частотой памяти 3000 МГц. Никаких лишних действий не потребовалось, все работает «из коробки».

Наличие этой же опции в UEFI BIOS и удобный лог внесенных изменений позволяет нам посмотреть, какие параметры меняются при выборе этого профиля.

Несмотря на то, что первый профиль XMP нельзя включить аппаратно, мы не смогли пройти мимо него. Дело в том, что, как и ASRock Fatal1ty X99M Killer, плата грамотно сочетает изменение BCLK и множителя для достижения согласованного режима работы ОЗУ и ЦП. Также отметим, что активация этого профиля стала единственным местом, на котором материнская плата «споткнулась»: при первом запуске система зависала с неопределенным POST-кодом bd. Принудительный сброс приводил плату в чувства, а дальнейшая работа происходила без неприятных сюрпризов.

Следующим этапом испытаний становится переключение тумблера TPU в положение I. Это заставляет материнскую плату повысить множитель процессора до 40, что дает результирующую частоту 4000 МГц. Незначительно увеличилась и частота памяти. Напряжение Vcore при этом составляет красивые 1,234 вольта.

Передвинем трехпозиционный переключатель TPU в крайнее правое положение. После перезагрузки получаем немного более высокую частоту центрального процессора — на уровне 4125 МГц, она достигается сочетанием стандартного множителя 33 и BCLK 125 МГц при напряжении 1,249 В.

Посмотрев, на что способны две микросхемы TPU, переключимся на программное решение в виде Dual Intelligent Processor 5. Как уже упоминалось ранее, теперь доступны три способа повышения производительности. Начнем с самого простого.

Режим Fast Tuning полностью соответствует своему названию. Выбрали, перезагрузились, получили результат. Обратите внимание, что 4100 МГц доступны только при нагрузке на одно или два ядра.

Следующим по порядку идет Extreme Tuning Ratio Only. Основным отличием от «быстрого» режима является стресс-тестирование с сопутствующим контролем стабильности и жизненно важных показателей. В ходе тестирования частота процессора достигала 4300 МГц, но была исключена логикой софта как ненадежная. Результат оказался на ступеньку выше «аппаратного» разгона силами TPU-чипа, но и напряжение немного подросло.

Завершающим этапом становится Extreme Tuning BCLK First. Как можно заметить, в процессе перебора участвовали довольно-таки экзотические «некруглые» частоты, что позволяло рассчитывать на честный высокий результат. Надежды не сбылись — сбавив обороты, программа остановилась на 3683 МГц при напряжении 1,2 вольта.

Кроме того, стоит учесть небольшое, но все же превышение напряжения на модулях памяти — в XMP прошиты 1,35 В, а подается то 1,356, то 1,365 В. Различие в 0,09 вольта между каналами сохраняется при любых обстоятельствах.

В завершение раздела приведем испытания преобразователя питания материнской платы. Методика тестирования заключается в следующем: LinX 0.6.4 работает со всеми (в том числе виртуальными) ядрами на частоте 4200 МГц (33×127,4) при Vcore 1,225 В. Память работает при стандартных 1,2 вольта. Этот режим соответствует профилю XMP2800 и будет использован нами при тестировании производительности. Напряжение CPU Input Voltage составляет 1,7 В. Именно его, ввиду отсутствия точек для замера Vcore, мы и будем проверять. С результатами измерений можно ознакомиться в таблице ниже.

LLC Level

Idle

Load

Idle

Load

Напомним, что в столбце FullAuto все параметры устанавливались на усмотрение платы. Load-Line Calibration по умолчанию (Auto) принимает значение Level 9. Наиболее близкие значения напряжения в простое и под нагрузкой VRM показывает при LLC Level 5, что делает его самым разумным выбором. Программный мониторинг значительно занижает реальное напряжение, особенно под нагрузкой.

Измерение напряжения на выходе DIGI+ DRAM
Каналы памяти A/B C/D
Hard Idle 1,227 1,219
Load 1,226 1,218
Soft Idle 1,212 1,204
Load 1,212 1,203

Независимые преобразователи питания каналов A/B и C/D незначительно завышают напряжение. Как мы могли видеть на скриншотах, между ними имеется постоянное различие. Измерение при помощи мультиметра подтвердило данный факт — дельта достигает 0,08 вольта. Перфекционисты могут скорректировать различие вручную, но и стандартное положение дел вполне нормально.

Также интереса ради мы попробовали провести небольшое тестирование энергосберегающего режима: активировали Power Saving Mode и оставили ПК на полчаса без какой-либо нагрузки. Дополнительно были скорректированы профили «Экономия энергии» в ОС Windows 8 и «Энергосбережение» в AI Suite 3, чтобы компьютер не уходил в спящий режим. Полученные данные мы свели в таблицу.

Полное потребление, КВт*ч Минимальное потребление, Вт Максимальное потребление, Вт
EPU Disabled 0,033 64,9 69,7
EPU Enabled 0,034 66,2 70,1

К сожалению, идеального сценария с повторяемым сочетанием времени бездействия и нагрузки реализовать не удалось, а 30 минут простоя показали незначительное преимущество «неэкономного» режима. Однозначный вывод на основе этих данных сделать невозможно (различие на грани погрешности измерений), поэтому приводим их лишь в качестве типового значения энергопотребления тестовой системы. Вентилятор процессорного кулера на время измерений отключался.

Обзор и тест ASUS ROG STRIX X299-E Gaming

Продолжая серию обзоров материнских плат компании ASUS, работающих на системной логике Intel X299, перейдем к ориентированной на гейминг линейке ROG. Поступившие в продажу ROG Rampage VI Extreme, Rampage VI Apex и STRIX X299-E Gaming должны закрыть потребности энтузиастов оверклокеров, которые собирают высокопроизводительные игровые системы.

К нам в редакцию поступила младшая (из упомянутых выше) плата ASUS ROG STRIX X299-E Gaming, которая функционально могла бы разместиться в линейке Prime между «X299-Deluxe» и «X299-A» модификациями, так как очень близка к ним по своей схемотехнике, но получила стилизацию привычную для ROG серии. Как и подобает «игровой» новинке от ASUS, плата оснащена RGB-подсветкой, совместимой с AURA Sync, современными скоростными USB интерфейсами, беспроводным модулем стандарта Wi-Fi 802.11ac, неплохим звуковым кодеком S1220A, усиленными PCIe слотами, простым инструментарием для быстрого разгона процессора и памяти и поддержкой эксклюзивных геймерских утилит для устройств серии ROG.

Спецификация

1 x M.2 x4 Socket 3, с ключом M, типа 2242/2260/2280 (SATA & PCIE 3.0 x 4 mode);
1 x M.2 x4 Socket 3,с ключом M, типа 2242/2260/2280/22110 (PCIE 3.0 x 4 mode);
8 x портов SATA 6 Гб/с;
Поддержка Raid 0, 1, 5, 10;
Поддержка технологий Intel: Smart Response, Rapid Storage, Rapid Storage Enterprise 5.1 (для процессоров X-Series с 6-ю и более ядрами) CPU RAID, Optane Memory Ready.

Контроллер ASMedia USB 3.1 Gen 2:
1 x USB 3.1 Gen 2 port(s) (1* на выносной планке).
Контроллер ASMedia USB 3.1 Gen 2:
2 x USB 3.1 Gen 2 (Type-A + Type-C).
Чипсет Intel X299:
8 x USB 3.1 Gen 1 (4 на задней панели, 4* на выносной планке).
Чипсет Intel X299:
4 x USB 2.0(2 на задней панели, 2* на выносной планке).

* планки в комплект не входят

2 x USB 2.0 (один порт может использоваться для функции USB BIOS Flashback);
1 x LAN (RJ45);
1 x USB 3.1 Gen 2 Type-A;
1 x USB 3.1 Gen 2 Type-C;
4 x USB 3.1 Gen 1;
1 x ASUS Wi-Fi GO! модуль;
1 x оптический выход S/PDIF;
5 x аудио разъемов типа jack;
1 x кнопка USB BIOS Flashback.

1 x разъем подключения лент совместимых с AURA;
1 x коннектор AAFP;
2 x разъема подключения RGB-лент совместимых с AURA;
2 x разъем USB 3.1 Gen 1 с поддержкой дополнительных четырех портов USB 3.1 Gen 1;
1 x разъем USB 2.0 с поддержкой дополнительных двух портов USB 2.0;
1 x M.2 Socket 3 с ключом M, типа 2242/2260/2280 (SATA & PCIE 3.0 x 4 mode);
1 x M.2 Socket 3 с ключом M, типа 2242/2260/2280/22110 (PCIE 3.0 x 4 mode);
8 x коннекторов SATA 6Gb/s;
1 x коннектор M.2_FAN;
1 x разъем для аппаратного ключа VROC_HW_Key;
1 x коннектор CPU Fan;
1 x коннектор CPU OPT Fan;
2 x коннектора Chassis Fan;
1 x коннектор AIO_PUMP;
1 x коннектор W_PUMP+;
1 x коннектор питания 24-pin EATX Power;
1 x коннектор питания 8-pin ATX 12V Power;
1 x коннектор питания 4-pin ATX 12V Power;
1 x коннектор передней панели;
1 x коннектор системной панели (Q-Connector);
1 x коннектор 5-pin EXT_FAN(Extension Fan);
1 x разъем подключения термодатчика (Thermal sensor);
1 x кнопка включения;
1 x джампер очистки CMOS;
1 x разъем подключения портов USB 3.1 Gen 2 передней панели;
1 x джампер CPU_OV.

Упаковка

Коробка с материнской платой выделяется на фоне своих собратьев более ярким оформлениемсо стилизованным изображением логотипа Republic of Gamers в неоновых цветах. Габаритные размеры относительно небольшие, чуть больше самой материнской платыс поправкой на внутренние отсеки для комплектации.

Внутри коробки пространство разделено на несколько частей. На дне размещеныкомплектные аксессуары, над которыми установлено картонное ложе с материнской платой в антистатическом пакете. Сверху — дополнительная маленькая черная картонная коробочка с Wi-Fi антенной и подставкой к ней.

Комплектация

Комплектацию материнской платы ASUS ROG STRIX X299-E Gaming нельзя назвать обширной, но есть несколько интересных вложений. Из того, что найдется в коробке в первую очередь:

  • Пользовательская инструкция;
  • DVD-диск с драйверами и дополнительными утилитами;
  • Скидочный 20% купон на покупку в магазине cablemods.com;
  • Три круглых наклейки с логотипом ROG красного цвета;
  • Разноцветные мелкие наклейки с логотипом ROG на кабели устройств;
  • Табличка на дверную ручку с текстом о запрете или разрешении входа в помещение, где идет игра.

Для подключения дополнительных устройств и монтажа в корпусе ПК вложены:

  • Четыре SATA-кабеля (два с прямыми коннекторами, два с «Г»-образными);
  • Заглушка задней панели портов ввода-вывода;
  • Мост SLI на две видеокарты;
  • Направляющая для вертикального крепления M.2-накопителя;
  • Винты для крепления M.2 накопителей;
  • Q-Connector;
  • Два кабеля для подключения RGB-лент;
  • Колодка для удобного подключения служебных кабелей от лицевой панели корпуса;
  • Выносной термодатчик;
  • Пакетик с нейлоновыми стяжками.

В отдельной небольшой коробочке вложена Wi-Fi антенна в стилизованном призматическом пластиковом кожухе со съемной подставкой и несъемным кабелем для подключения к беспроводному модулю, установленному на материнской плате.

Из всего перечисленного нарекание вызвал только комплектный адаптер Q-Connector для подключения проводов от лицевой части корпусов к разъему PANEL на материнской плате. В теории — это очень удобный аксессуар, который упрощает подключение мелких коннекторов отдельных проводов от кнопок питания и перезагрузки, а такжесветодиодов активности, но на практике качество его изготовления низкое. Штырьки контактов сделаны излишне тонкими, из-за чего коннекторы не держатся и соскакивают.

Внешний вид и особенности конструкции

Внешний вид материнской платы ASUS ROG STRIX X299-E GAMING напоминает модель ASUS ROG STRIX Z270E GAMING для сокета 1151. По крайней мере, черный текстолит платы со стилизованным орнаментом, нанесенным белой краской, форма верхней части пластикового кожуха, прикрывающего блок портов на задней панели, и дизайн радиатора PCH визуально похожи. По своему форм-фактору плата относится к полноразмерному ATX. Для крепления в корпусах присутствует девять отверстий. Как и у остальных протестированных нами плат ASUS на системной логике X299, радиатор, выполняющий роль рассеивателя тепла чипсета составной, с ответвлением, охлаждающим накопители в M.2 слоте. Модель платы STRIX X299-E GAMING и аппаратная ревизия (1.02) материнской платы, поступившей на обзор, нанесены белой краской ниже первого PCIe x16 слота.

На обратной стороне материнской платы практически отсутствуют микросхемы, за исключением мелких силовых и логических компонентов. Большей частью здесь сосредоточены соединительные дорожки и контактные площадки разъемов. Из заметных крупных элементов: пластина дополнительной жесткости и теплоотвода радиатора цепей питания процессора и задняя пластина жесткости сокета LGA 2066. В центре сокета по-прежнему присутствует сквозное отверстие для установки дополнительного термодатчика, который также идет в комплекте и подключается в разъем T_SENSOR материнской платы. Данная особенность будет актуальнаоверклокерам-энтузиастам с нетиповыми системами экстремального охлаждения.

Процессоры Intel Core-X для сокета LGA 2066 лишены графического ядра, поэтому группа портов ввода-вывода на задней панели платы не содержит разъемов подключения мониторов или других устройств вывода изображения. Для полноценной работы потребуется дискретный видеоадаптер. Как и у многих современных плат, порты накрыты декоративным пластиковым кожухом.

Перечень интерфейсов, которые доступны без установки дополнительных переходников и плат расширения включает в себя:

  1. Кнопка USB BIOS Flashback (для прошивки BIOS c USB носителя, подключенного в нижний порт USB 2.0, без установленного центрального процессора);
  2. Два порта USB 2.0;
  3. Один гигабитный LAN порт под коннектор RJ-45;
  4. Четыре порта USB 3.1 Gen1;
  5. Один порт USB 3.1 Gen2 типа А;
  6. Один порт USB 3.1 Type-C;
  7. Два антенных RCA коннектора Wi-Fi модуля;
  8. Один оптический S/PDIF Out;
  9. Пять TRS разъемов 3.5 мм mini-jack для многоканального аудиосигнала.

Сокет LGA 2066 от FOXCONN унифицировани по креплениям для кулеров полностью совместим со своим предшественником LGA 2011-3. Механизм удержания процессора также неизменен — металлическая крышка, прижимаемая двумя рычагами с направляющей меткой в виде треугольника в одном из углов. На время транспортировки ножки сокета закрыты пластиковой заглушкой. Во избежание случайного замятия контактов не надо снимать ее вручную. Если вставить процессор в сокет и начать закрывать металлическую крышку, пластиковая защита сама в нужный момент выскочит из защелок, гарантированно не задев хрупкие позолоченные контакты сокета. Поддерживается установка процессоров серии Intel Core-X (Kaby Lake-X и Skylake-X).

Материнская плата оснащена восемью слотами под модули оперативной памяти типа DDR4. Они сгруппированы по четыре штуки слева и справа от сокета центрального процессора. Отступ ближайших слотов от края сокета достаточен для установки большинства систем охлаждения без коллизий с планками памяти средней высоты.

А вот призматическая накладка с подсвечиваемой объемной надписью ROG и радиатор цепей питания могут ограничить установку суперкулеров с массивными башенными радиаторами.

Для корректной работы оперативной памяти имеет значение, в какие слоты ее устанавливаютв зависимости от модели процессора и количества самих модулей. В инструкции пользователя приведены все необходимые рекомендации и схематичные изображения. Поддерживаются не буферизованные не-ECC модули DDR4 DIMM емкостью 2, 4, 6 и 8 ГБ. Максимальный объем оперативной памяти составляет 64 ГБ DDR4-4000 при работе с четырехъядерными процессорами Kaby Lake-Xи 128 ГБ DDR4-4000 при работе с шестиядерными и более процессорами Skylake-X.

(изображение основано на выдержках из официальной инструкции пользователя)

На материнской плате ASUS ROG STRIX X299-E GAMING шесть слотов шины PCI Express 3.0, работающих по следующей схеме:

С CPU, у которых 44 линии PCIe :

  • 3 x PCIe 3.0/2.0 x16 (x16, x16/x16, x16/x16/x8);
  • 2 x PCIe 3.0 x4; **
  • 1 x PCIe 3.0/2.0 x1. *

С CPU, у которых 28 линии PCIe :

  • 3 x PCIe 3.0/2.0 x16 (x16, x16/x8, x16/x8/x1); **
  • 2 x PCIe 3.0 x4; **
  • 1 x PCIe 3.0/2.0 x1. *

С CPU, у которых 16 линии PCIe :

  • 3 x PCIe 3.0/2.0 x16 (x16, x8/x8, x8/x8/x1); **
  • 2 x PCIe 3.0 x4; **
  • 1 x PCIe 3.0/2.0 x1. *

При этом учитываются следующие особенности:
* PCIE3.0/2.0 x1 делит линии с SATA портами;
** PCIE3.0/2.0 x4 делит линии с фронтальным разъемом USB 3.0 Gen 2.

Переключение слотов PCIe в нужный режим работы осуществляет набор микросхем коммутаторов ASM1480, сгруппированных преимущественно между разъемами PCIEX16/8_1 и PCIEX16/8_2. Три слота, работающие в режимах Х16/х8, армированы металлическим пластинами (Safe Slot), что существенно увеличивает прочность на излом при установке крупных видеокарт с массивными системами охлаждения, вес которых у отдельных экземпляров может быть более семисот грамм.

Питание подключается к материнской плате через типовой 24-пиновый разъем EATXPWR, дополнительный восьмипиновый EATX12V_1 и четырехпиновый EATX12V_2. Используются специальные разъемы питания PROCOOL с пониженным сопротивлением и улучшенным рассеянием тепла. Подключение EATX12V_2 понадобится разве что при сильном разгоне старших версий процессоров.

Питание процессора организовано по аналогии с платой Prime X299-Deluxe, по восьмифазной схеме с применением DrMOS транзисторов IR3555M, управляемых напрямую ШИМ-контроллером Extreme Engine Digi+ (ASP1405I). Для охлаждения установлен с использованием термопрокладок среднеразмерный радиатор, закрепленный двумя винтами к усиливающей пластине с обратной стороны платы. В цепях питания памяти используются полевые транзисторы 4C09B.

Радиатор охлаждения чипсета достаточно крупных размеров, но это большей частью из-за съемного ответвления в сторону горизонтального M.2 слота, используемого для дополнительного охлаждения установленных SSD M.2 накопителей. Для лучшего контакта с охлаждаемой поверхностью здесь также используются термопрокладки. В слот M.2_1(SOCKET3) влезут накопители длиной до 80 мм включительно. Для современных скоростных носителей информации охлаждение будет весьма кстати, учитывая их высокую температуру под нагрузкой, вызывающую падение производительности.

Как и у многих новых материнских плат от ASUS, присутствуют отверстия 3D Mount, позволяющие закрепить самостоятельно распечатанные на 3D принтере дополнительные кронштейны. Примеры шаблонов, таких как, например, дополнительный крепеж 40-мм вентилятора M.2 сокета можно найти на сайте ASUS.

Второй разъем M.2 (M.2_2) предназначен для вертикального крепления накопителей вплоть до форм-фактора 22110 (110 мм длина) с помощью комплектной вертикальной металлической стойки. Рядом с ним приютились разъемы для подключения USB 3.0 (U31G1_12) и USB 3.1 Gen2 (U31G2_E3) фронтальных панелей корпусов системных блоков, работу которых обеспечивает отдельная микросхема ASM3142.

Рядом с чипсетом размещен фирменный TPU чип управления параметрами разгона, используемый на материнских платах ASUS.

Чуть левее,под одним из слотов PCIe x16 разместилась микросхема BIOS.

Кроме скоростных M.2 разъемов, материнская плата оснащена и восемью «классическими» разъемами SATA III 6 Гб/с, размещенными единым блоком в правом нижнем углу платы. Рядом с ними разъем VROC_HW, в который опционально подключается отдельно приобретаемый аппаратный ключ, активирующий поддержку Intel Virtual RAID On CPU (VROC). Благодаря этой технологии, за счет задействования PCIe 3.0 линий процессора в создании RAID массива скоростных накопителей M.2 x4, можно получить виртуальный накопитель со скоростью передачи данных до 128 ГБ/с. VROC работает только с процессорами Skylake-X от шести ядер и более, при наличии специальной PCIe платы HYPER M.2 x16. Стоимость ключа VROC варьируется в зависимости от типа создаваемого RAID массива.

На ASUS STRIX X299-E GAMING установлена многоканальная звуковая система SupremeFX. Ее основу составляет высококачественный кодек S1220A, экранированный от помех металлическим кожухом и физическим отделением аудиокомпонентов от текстолита остальной части материнской платы изоляционной линией. Рядом с кодеком припаяны два операционных усилителя для вывода звука на любые наушники с импедансом от 32 до 600 Ом. В аудиотракте используются высококачественные японские конденсаторы производства Nichicon.

Набор сетевых интерфейсов неплох и включает в себя проводной гигабитный 1000Base-T сетевой адаптер на базе Intel WGI219V с аппаратной защитой LANGuard и беспроводной адаптер ASUS Wi-Fi Go! Card (QCNFA364A), выполняющий роль Wi-Fi 802.11aс(до 300 Мбит/с в диапазоне 2.4 ГГц или до 867 Мбит/с в диапазоне 5 ГГц) и Bluetooth 4.0 модулей.

Беспроводной модуль съемный и фактически представляет собой M.2 плату расширения в форм-факторе 2230, что дает возможность замены адаптера в будущем.

C количеством USB портов в ASUS особо не ограничивали владельцев STRIX X299-E GAMING. На задней панели платы распаяны: два USB 2.0 порта, четыре USB 3.1 Gen 1 порта и два порта USB 3.1 Gen2, один из которых USB Type-C типа. Что касается последних, то в связи с отсутствием поддержки USB 3.1 второго поколения в чипсете Intel X299, их работу обеспечивает контроллер ASMedia ASM3142 и ASM1543. Второй, упомянутый ранее, ASM3142 установлен в противоположном конце платырядом с коннекторами выносных портов USB 3.1 Gen1 и Gen2 лицевой панели корпусов.

Как и на некоторых других материнских платах с широкими возможностями оверклокинга, на нашей модели установлен дополнительный генератор базовой частоты (BCLK) ASUS PRO Clock II.

Для подключения вентиляторов и помп систем водяного охлаждения предусмотрено восемь разъемов, один из которых EXTFAN позволяет подключить выносную плату расширения с дополнительными разъемами. Контактные четырехпиновые разъемы CPU_FAN и CPU_OPT могут работать синхронно, что актуально при использовании двухвентиляторных кулеров. Для подключения помп СВО предусмотрен четырехпиновый разъем W_PUMP+, вентиляторы от радиаторов СВО рекомендуется подключать к четырехпиновому AIO_PUMP. В случае нехватки имеющихся точек подключения вентиляторов и термодатчиков существует возможность подключить дополнительную плату Fan Extension через специальный 5-контактный разъем EXT_FAN.

Для работы платы в качестве тестового стенда есть необходимый минимум функционала. По нижнему краю установлендвухсегментный индикатор POST-кодов загрузки и кнопка включения (PWR_SW). В правом нижнем углу платы — джампер CPU_OV, отключающий ограничение напряжения питания процессора, позволяющий на свой страх и риск заняться «овервольтингом». В правом верхнем углу -четыре светодиодных индикатора процесса инициализации устройств CPU, DRAM, VGA, BOOT.

В случае необходимости заменить или временно вынуть батарейку CMOS памяти, придется снимать радиатор охлаждения горизонтального M.2 слота. Перемычку очистки CMOS памяти (сброс настроек BIOS) CLEAR_TC разместили в правой части платы рядом с контактами для подключения выносного термодатчика (T_SENSOR) и разъемом вентилятора M.2 слота (M.2 FAN).

Подсветка

Ключевую роль в интересном внешнем виде ASUS ROG STRIX X299-E GAMING играет интегрированная RGB-подсветка. Настройка эффектов свечения осуществляется с помощью утилиты ASUS AURA (Lighting Control), доступной для загрузки на официальной страничке продукта.

Подсветка неплохо освежает темные строгие цвета самой платы и декоративного пластикового кожуха и акцентирует внимание на надписи ROG в центре платы в призматическом корпусе с объемным эффектом.

Для синхронизации с другими AURA SYNC совместимыми устройствами на материнской плате в верхней и нижней части сделаны 12 В разъемы RGB_HEADER1 и RGB_HEADER2. Для подключения 5 В адресуемых RGB-лент с контроллерами типа WS2811 используется разъем ADD_HEADER в правом нижнем углу платы.

В нижнем правом углу также сделан один разъем T_SENSOR для подключения комплектной выносной термопары.

Унифицированный UEFI BIOS современных материнских плат производства ASUS в части интерфейса управления параметрами практически не меняется от модели к модели. На начало ноября 2017 года ASUS успела опубликовать несколько обновлений для заводской версий BIOS 0219. Актуальная версия, используемая при написании обзора, — 0802.

Относительно рассмотренных ранее плат ASUS на чипсете X299 в BIOS присутствуют небольшие изменения в цветовой гамме оформления, и, естественно, немного изменился перечень доступных настроек, что связано с возможностями интегрированных контроллеров, но принцип управления остался неизменным, разделенным на упрощенный EZ Mode для новичков и Advanced Mode для опытных пользователей.

Русификация присутствует, но не в полном объеме, в основном переведены только описания наиболее часто используемых параметров. EZ Mode, несмотря на свою внешнюю простоту, закрывает потребности большинства пользователей, которые не желают глубоко вникать в параметры тонкой настройки. Все, что необходимо в минимуме, находится «под рукой», а это — информация об установленном оборудовании, переключение XMP профилей памяти, управление скоростью вентиляторов систем охлаждения, порядком загрузки с подключенных накопителей.

Запуск мастера разгона и создания RAID-массивов EZ Tuning Wizard из EZ Mode позволяет буквально в несколько кликов и ответов на простые вопросы осуществить автоматический подбор параметров разгона центрального процессора и оперативной памяти. Удобная и простая функция, позволяющая выжать из комплектующих несколько процентов производительности.

В расширенном режиме настроек все привычно для пользователей, сталкивавших с BIOS материнских плат ASUS последних лет. Глобальные разделы все те же. В первом разделе «Избранное» находится список наиболее часто используемых параметров, его назначение — сэкономить немного времени при доступе к глубоко вложенным подменю в процессе тюнинга системы. Ручное закрепление любого пункта меню в этом разделе осуществляется нажатием клавиши F3.

В меню Main отображается базовая информация о версии BIOS, установленной модели процессора и объеме оперативной памяти, а также выбирается язык интерфейса, корректируется время и датаи настраиваются параметры безопасности.

Все ключевые параметры разгона, такие как управление таймингами, напряжениями, частотами и множителямисобраны в разделе настроек «AiTweaker». Установка множителя CPU Core Ratio для центрального процессора возможна как одновременно для всех ядер процессора (Sync All Cores), так и для каждого по отдельности (By Specific Core), в том числе с возможностью управления питанием каждого ядра.

Интересны будут и вложенные подразделы External Digi+ Power Control управления фазами питания CPU и Tweaker’s Paradise для управления генератором базовой частоты BCLK, которая регулируется в диапазоне от 80 МГц до 500 МГц с шагом 0,01 МГц.

Режим работы памяти задается через параметр «Частота памяти», максимально возможное значение — 4266 МГц.

Раздел настроек BIOS с названием «Дополнительно» собрал все подменю с параметрами интегрированных контроллеров, подключаемого периферийного оборудования и комплектующих.

Название раздела «Мониторинг» говорит само за себя. В нем сосредоточены показания, собираемые с встроенных датчиков устройств. Подраздел Q-Fan Configuration вызывает менеджер управления подключенными к материнской плате вентиляторами и помпами систем жидкостного охлаждения. Присутствует функционал автоматического подбора оптимальных скоростных кривых, типового профилирования и ручной выбор.

Раздел для управления параметрами загрузки с подключенных носителей информации называется «Boot». Здесь все привычно:классический выбор порядка загрузки и нескольких специфических опций. Например, Above 4G Decoding, позволяющей обходить проблему нехватки ресурсов при подключении более чем 3-4 видеокарт, что особенно актуально в последнее время в связи с пиком «майнинговой лихорадки».

В предпоследнем разделе «Tool» размещены ссылки на запуск вспомогательных утилит:

  • ASUS EZ Flash 3 — для обновления версии БИОС;
  • Secure Erase — для обнуления SSD дискови устранения эффекта деградации скорости пользованного накопителя;
  • Параметр Setup Animator — управление эффектом плавного перелистывания меню BIOS;
  • ASUS O.C. Profile — утилита управления профилями разгона;
  • Информация ASUS SPD — просмотр таблиц скоростных параметров модулей оперативной памяти, зашитых в SPD;
  • Grahics Card Information — информер о режиме работы графических адаптеров, установленных в PCIe слоты.

Раздел «Выход» служит для сохранения внесенных изменений, восстановленияоптимальных заводских настроек и загрузкиEFI оболочек с USB накопителей информации.

Традиционно для ASUS, комплектующие обеспечиваются неплохим набором дополнительных программ собственной разработкии адаптированных утилит сторонних разработчиковсо стилизацией графического интерфейса под конкретную серию продукции. Их можно найти как на комплектном DVD диске, так и загрузить с официального сайтакомпании из раздела «Поддержка» конкретной модели материнской платы.

ASUS AURA

Самая визуально заметная часть внешнего облика материнской платы ASUS STRIX X299-E GAMING — RGB-подсветка. Управление эффектами и цветами свечения выполняется через специальную программу ASUS AURA, она же на сайте встречается под названием Lighting Control.

Базовых эффектов с управлением скоростью и яркостью эффекта — двенадцать.:

  • Static — постоянный цвет;
  • Breathing — дыхание;
  • Color cycle — цикличная смена цвета;
  • Rainbow — радуга;
  • Comet — комета;
  • Flash and dash — пульсация;
  • Wave — волна;
  • Glowing yoyo — светящийся «йо-йо»;
  • Starry-night — звездная ночь;
  • Strobing — стробоскоп;
  • Smart — индикатор температуры процессора;
  • Music — пульсация под музыку.

Интереснее всего, на наш взгляд, смотрятся: Rainbow с радужными переливами разных цветов, Smart с изменением цвета в зависимости от температуры или загрузки устройств и Music с ритмичной пульсацией под музыку.

В утилите поддерживается работа не только с AURA Sync-совместимыми устройствами, но и адресуемыми RGB-лентами, подключенными к специальным разъемам на материнской плате. Достаточно подключить их и откалибровать, параллельно указав количество используемых светодиодов (до 60 шт.).

ASUS Dual Intelligent Processors 5

Роль центра управления большинством параметров материнских плат ASUS выполняет мощная по своему функционалу программа ASUS Dual Intelligent Processor (DIP). Она представляет собой комплекс глубоко завязанных друг на друга утилит, позволяющих настроить специфичные параметры разгона и питания процессора, скорость вращения вентиляторови многое другое без перезагрузки ПК в UEFI BIOS.

В DIP5 входит и утилита быстрого разгона ASUS 5 Way Optimizationс адаптивной настройкой системы охлаждения и последующим контролем стабильности системы на подобранных параметрах с помощью стресс-тестирования.

Утилита Fan Xpert из состава DIP 5 служит для профилирования вращения вентиляторов, подключенных к материнской плате систем охлаждения, в зависимости от температуры компонентовс наглядным отображением текущего режима работы и мастером определения минимальных и максимальных скоростных параметров. Первичная автоматическая настройка осуществляется нажатием кнопки «Настройка вентилятора», после которой выбирается месторасположение вентилятора на схематичном изображении системного блока и выбор режимов работы. Кроме ручной настройки кривых скоростных зависимостей присутствуют и типовые профили: Тихий, Стандартный, Турбо и Полная скорость.

Учитывая наличие на материнской плате микросхемы контроллера питания фаз центрального процессора ASP1405I, в DIP5 реализован раздел управления им с названием Digi+ Power Control.

В разделе TPU находится графический интерфейс управления частотой процессора с гибким управлением множителем, базовой частотой BCLK и напряжением питания.

По мере установки некоторых дополнительных приложений в интерфейсеASUS DIP5 появляются соответствующие подразделы, например, управление режимами работы USB портов, режимом Ai Charger+ и др.

ASUS RAMCACHE II

Современные ПК как правило оснащены немалым объемом оперативной памяти, от 16 ГБ и более. При этом во многих повседневных задачах он не востребован, поэтому с пользой может быть задействован под увеличение скорости дисковой подсистемы. Для этих целей используется программа ASUS RAMCACHE II, которая использует заданный пользователем объем быстрой оперативной памяти для кеширования дисковых операций, существенно ускоряя их.

Для примера результат изменения скорости файловых операций с помощью программы Crystal Disk Mark для обычного жесткого диска Westren Digital WD5000AAKX на 500 ГБ в обычном режиме работы и с включенным в ASUS RAMCACHE II кэшем 2 ГБ.

Разница в синтетическом тесте видна невооруженным глазом. Конечно, при постоянной работе с большими объемами данных и переполнением кэша, производительность не будет такой высокой, равно как и не изменится для первой операции с любым из файлов, упираясь в скорость его копирования с носителя информации в кеш в оперативной памяти, но при постоянной работе с небольшими наборами одних и тех же данных прибавка в скорости заметна, например, при подгрузке уровней игр.

ASUS GameFirst IV

Большинство современных игр для PC требуют не только максимальной производительности компьютера в целом, но и грамотного распределения приоритетов сетевых потоков данных. Ситуации, когда игровые данные передаются с временным лагом из-за работы закачки в фоне, излишне активного аудио- и видеотрафика стрима или мессенджера, недопустимы и могут сильно испортить впечатление от игры.

Для управления этим процессом служит программа ASUS GameFirst IV, которая позволяет не только мониторить текущий трафик, но и ограничивать его для отдельных процессов как по интеллектуальным шаблонам, так и вручную.

ASUS ROG CLONE DRIVE

При миграции операционной системы и документов со старого диска на новый хорошим подспорьем будет утилита клонирования дисков и создания образов с них CLONE DRIVE.

Интерфейс прост и сводится к выбору источника данных и целевого диска, после чего данные будут перенесены на новый носитель или записаны в файл образа, который можно в дальнейшем развернуть на диск на другом компьютере или использовать в целях резервного хранения данных.

Тестовый стенд

Для проверки работы материнской платы ASUS ROG STRIX X299-E GAMING использовался тестовый стенд следующей конфигурации:

  • Центральный процессор: Intel Core i9-7900X 3.3 ГГц (инженерный образец);
  • Система жидкостного охлаждения: ID Cooling AuraFlow 240;
  • Материнская плата: ASUS ROG STRIX X299-E Gaming;
  • Оперативная память: 16 ГБ (2 x 8 ГБ) Kingston ValueRAM KVR21N15S8/8 2133 МГц;
  • Видеокарта: MSI Geforce GTX 1060 OCV3 3 ГБ;
  • Системный накопитель: жесткий диск Seagate ST500DM002 500 ГБ;
  • Блок питания: Corsair CS550M (550 Вт);
  • Корпус: Thermaltake Core G21 TG со снятыми пылевыми фильтрами;
  • Корпусные вентиляторы: 3 х Thermaltake Riing 12 RGB TT Premium Edition;
  • Операционная система: Microsoft Windows 10 Pro x64 со всеми обновлениями на 14.11.2017.

Перед прогоном бенчмарков UEFI BIOS материнской платы был обновлен с заводской версии 0219 до последней (на дату тестирования) версии 0802 от 15.09.2017, доступной на сайте производителя. Первый запуск платы на обновленной версии BIOS прошел успешно, автоматическое определение модели процессора и установка режима работы памяти сработало корректно. На немного искаженное отображение модели процессора i7-7900X на скриншотах обращать внимания не стоит, так как использовался предпродажный инженерный экземпляр процессора Intel Core i9-7900X, в котором название модели было прописано еще до окончательного принятия решения компанией Intel о позиционированнии данного CPU.

Этот же экземпляр процессора и комплект памяти тестировались ранее в нашей редакции на материнской плате ASUS Prime X299-A, поэтому на диаграммах будут отражены результаты тестовых утилит для обеих материнских плат при штатных параметрах процессора. Комплект модулей оперативной памяти Kingston ValueRAM KVR21N15S8/8 не содержит профилей XMP и штатно работает на 2133 МГц. Но, несмотря на бюджетное исполнение, он показал неплохой задел по разгону, стабильно работая в режиме DDR4-3232, например, на плате ASUS Prime X299-Deluxe при небольшой правке таймингов и напряжения питания. Именно поэтому штатный для процессора режим работы с памятью DDR4-2666 с ними работал без проблем и успешно использовался в процессе тестов.

Разгон

Для проверки работы механизма автоматического разгона процессора и памяти использовался 5-Way Optimization функционал комплектной утилиты ASUS Digital Intelligent Processor 5. В качестве параметров выбирались значения TPU: Extreme Tuning, TPU II, Per Core.

После нескольких автоматических перезагрузок и короткого стресс-тестированияутилитой были установлены следующие настройки разгона в BIOS:

В процессе перезагрузок была видна попытка алгоритма авторазгона немного приподнять частоту BCLK, но, видимо, она не дала стабильного результата, потому как итоговое значение осталось 100 МГц. Значения понижающего коэффициента при стресс-нагрузке c AVX инструкциями установилось в значениях AVX Instruction Core Ratio Negative Offset=2 и AVX-512 Instruction Core Ratio Negative Offset=3. Режим TPU принял значение II. Множитель выставился для каждого ядра отдельный в диапазоне от 44 до 46. Напряжение питания процессора не было затронуто.

Единственный параметр, который пришлось скорректировать вручную — режим работы оперативной памяти, но это особенности применения конкретного набора модулей DDR4, а не материнской платы или программного обеспечения. Стабильная работа после серии стресс-тестов была достигнута в режиме DDR4-3000 при таймингах 16-18-18-36 и напряжении питания 1.35 В. Совокупность установленных параметров материнской платы воспринималось UEFI BIOS как 39% разгон, о чем во время прохождения POST появлялась соответствующая надпись под логотипом ROG на заставке при загрузке ПК. Ссылка на валидацию CPU-Z.

Тестирование с помощью программы Intel eXtreme Tuning Utility не выявил проблем от разгона, правда максимальная температура процессора при этом находилась на пике допустимой — 95 градусов Цельсия.

В программе LinX версии 0.6.5 уже закономерно наблюдался больший нагрев и периодический троттлинг различных ядер процессора из-за температуры ядер CPU в районе сотни градусов Цельсия, но система осталась стабильной.

Тестирование в LinX 0.7.2 c параметрами автоматического разгона прошло неудачно, пришлось немного увеличить негативный коэффициент снижения результирующей частоты процессора при выполнении AVX-512 инструкций (AVX-512 Instruction Core Ratio Negative Offset) до значения 5. После этого стресс-тесты проходили успешно, хоть и с активным троттлингом под нагрузкой из-за высокого нагрева процессора около сотни градусов Цельсия.

Температура VRM и PCH в ходе стресс-нагрузки на процессор находится в пределах допустимого и опасений не вызывает.

Результаты тестирования

На сводных диаграммах показан результат тестирования производительности материнской платы ASUS ROG STRIX X299-E GAMING на штатных частотах и после автоматического разгона с помощью 5-Way Optimization утилиты ASUS DIP5. Из важных примечаний — использовался инженерный, а не серийный образец процессора Intel Core i9-7900X.

Примечание: оперативная память работала в двухканальном режиме.

Примечание: во всех тестах пакета 3DMark использовался режим выборочного запуска тестовых процедур, завязанных только на производительность CPUс параметрами по умолчанию, за исключением разрешения, которое всегда устанавливалось в значение 1920×1080 точек.

Примечание: утилита Fritx Chess Benchmark работает максимум с 16 потоками, поэтому тест выполнялся именно с таким ограничением.

Примечание: в настройках WPrime был установлен режим работы в 20 параллельных потоков.

В связи с тем, что контроллер памяти находится в центральном процессоре, существенное отличие в производительности материнских плат одного производителя на одинаковых чипсетах и схожей схемотехнике практически исчезла. Разница укладывается в погрешности измерений. По сути выбор материнской платы на одном и том же чипсете сводится к подбору необходимых портов и контроллеров «на борту», количеству фаз питания процессора и дизайну навесных декоративных элементов с подсветкой.

Ключевые задачи, в которых применяются многоядерные процессоры типа i9-7900X — рендеринг и обработка видео. Реальная разница производительности в разгоне и без, в нескольких тестовых пакетах данного направления, представлена на диаграммах ниже.

Заключение

Несмотря на позиционирование ASUS ROG STRIX X299-E GAMING как «начальный уровень» в линейке материнских плат на чипсете X299 серии ROG, итогового ощущения, что это «простая» модель нет ни капли. Качественная элементная база, продуманные схемотехнические решения, современный набор доступных интерфейсов, эффектный внешний вид и хороший потенциал разгона под стать более дорогим экземплярам. Материнская плата отлично подойдет для сборки высокопроизводительной игровой станции на базе многоядерных процессоров Kaby Lake-X и Skylake-X с большим объемом оперативной памяти. Цена вопроса в данном случае будет высока, при этом реальную отдачу именно в играх заметить будет непростов связи со слабой оптимизацией под процессоры с десятью и более ядрами и потоками. Конечно, прогресс не стоит на месте, и разработчики игр постоянно работают в направлении многопоточных игровых движков, но брать сейчас комплектующие с теоретическим запасом на несколько лет вперед — не самый удачный вариантв свете гонки процессоров Intel и AMD в последние год-полтора. С другой стороны, потенциал платы можно раскрыть, применив ее, например, в производительной мультимедийной станции, завязанной на рендеринг несложных 3D проектов и обработку видео высокой четкости. Но ориентация на 3-WAY SLI и 3-WAY CrossFireX, качественная звуковая подсистема SupremeFX (Realtek S1220A), скоростные проводные и беспроводные интерфейсы и интересная реализация управляемой подсветки c 3D эффектом будут уместнее именно в игровом ПК.

T sensor asus что это

T_SENSOR

One of the new features introduced by Asus with the new round of motherboards for the mainstream Intel CPUs was the ability to incorporate thermal readings of a user installable thermal probe for its monitoring and fan controlling software. Not all motherboard supports it and not all of them came with the thermal probe even if supported. Only the highest end boards came with the probes. Despite my Maximus VII Gene board being the highest end Micro ATX board made for this platform by Asus (or any other vendor for that matter), it didn’t came with the probe. Sadness, but at least it indeed supported this feature.

When I was moving the system from the ATX case to the Micro ATX case the other day (read all about it here), I came across an extra thermal probe that came bundled with the old Scythe fan controller that I had been using a while back. I had already sold the fan controller via Rakuten Auctions (because I moved from it to the Fan Xpert software on Asus boards) without bundling it up. Well, there is nothing I could do about it now, but I wanted to see if that particular probe was compatible with the motherboard.

Now, temperature of which component should it sense? I thought about the temps cooling plan of the case, and there was only one obvious candidate. The video card. The side intake towards the front of the case was simply pumping fresh air in for the video card. It doesn’t have to run at all, if the video card is idle. So I figured that I could control the fan speed of that fan according to the video card’s temperature. The top intake and the rear exhaust were directly associated with the CPU anyways.

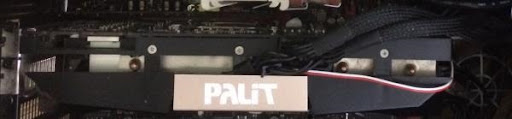

video card

You cannot see where I have stick it inside the graphics card, but it is sneaked in between two fins of the heatsink and it fitted tightly. I wish the color of the cable was black, but I don’t have to worry about the aesthetics now that the current case doesn’t have a window on the side panel to show off the internals.

These are the settings that I am using to control the fan speed from BIOS. There is about 3-4C delta between the GPU temperature reported by the driver and the one reported by the sensor though. I am also completely turning off the fan when the temp is below 40C, which corresponds to the GPU being idle.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
