Обзор материнской платы ASUS PRIME B450-PLUS: на все 100
В скором будущем AMD порадует анонсом процессоров Ryzen 3-его поколения для платформы Socket AM4. Вместе с ними ожидается дебют новых топовых материнских плат на базе чипсета AMD X570. Некоторые из них уже успели засветиться в сети. К слову, на текущее поколение процессоров не так давно были снижены цены, поэтому желающим сэкономить сейчас самое время задуматься о сборке новой системы за разумные деньги.
В любом случае Ryzen 3-его поколения будут совместимы и с текущими платами под Socket AM4. С позиции цена/возможности сейчас очень достойно выглядят модели на чипсете AMD B450. С одной из них мы и познакомимся в этом обзоре. Речь пойдет об ASUS PRIME B450-PLUS. Пока это самая доступная плата формата ATX в арсенале производителя. Конечно, не стоит ожидать сверхвозможностей от модели стоимостью немногим более $100, однако оценить ее потенциал в 2019 году мы вполне сможем. Давайте для начала посмотрим на ее характеристики.
Спецификация
ASUS PRIME B450-PLUS
AMD Ryzen 1- и 2-го поколений / Ryzen с графикой Radeon Vega / Athlon с графикой Radeon Vega
4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3466 МГц
1 x PCI Express 3.0 x16 (х16 для AMD Ryzen / x8 для AMD Ryzen с графикой Radeon Vega / x4 для AMD Athlon с графикой Radeon Vega)
1 x PCI Express 2.0 x16 (x4)
3 x PCI Express 2.0 x1
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4 (SATA для AMD Athlon))
6 x SATA 6 Гбит/с
RAID 0, RAID 1, RAID 10
1 x Realtek RTL8111H (10/100/1000 Мбит/с)
8-канальный Realtek ALC887-VD2
1 х 24-контактный разъем питания ATX
1 x 8-контактный разъем питания ATX12V
1 x разъем вентилятора CPU (4-контактный)
1 x разъем водоблока СВО (4-контактный)
3 x разъема подключения системных вентиляторов (4-контактные)
Алюминиевый радиатор на чипсете
Алюминиевые радиаторы на элементах подсистемы питания
Внешние порты I/O
2 x USB 3.1 Gen 1
1 х USB 3.1 Gen 1 Type-C
2 х USB 3.1 Gen 2 Type-A
Внутренние порты I/O
1 x USB 3.1 Gen 1
128 Mбит Flash ROM, UEFI AMI BIOS, PnP, ACPI 6.1, SM BIOS 3.1
ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки
Упаковка и комплектация
Материнская плата поставляется в картонной упаковке с отличным информационным наполнением. Оно полностью отображает ключевые ее особенности и преимущества.
Комплект поставки включает в себя:
- диск с драйверами и утилитами;
- набор бумажной документации;
- два кабеля SATA;
- набор крепежных винтов для накопителя M.2;
- заглушку интерфейсной панели.
Дизайн и особенности платы

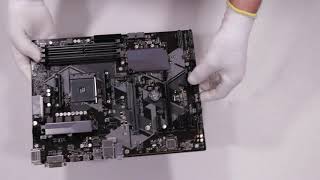

ASUS PRIME B450-PLUS выглядит вполне достойно для своего ценового сегмента. Печатная плата коричневого цвета и простая форма радиаторов сразу выдают в ней недорогую модель, но оригинальный узор скрашивает стандартный облик.
Также в наличии простая LED-подсветка. Светодиоды находятся под прозрачными защелками слотов расширения PCI Express x16 и в светящейся полосе в области звуковой подсистемы. Присутствует и колодка подключения LED-ленты.
В компоновке и удобстве сборки системы хочется отметить перпендикулярное расположение четырех из шести портов SATA 6 Гбит/с. Доступ к ним может быть затруднен только в случае установки габаритной платы расширения в нижний слот PCI Express 3.0 x1, что маловероятно. К расположению остальных элементов претензий у нас не возникло, если не считать отсутствие крепежных отверстий по всему правому краю платы. Зато порадовало наличие защелок только с одной стороны DIMM-слотов.
Взглянув на обратную сторону ASUS PRIME B450-PLUS, можно отметить стандартную опорную пластину процессорного разъема. Все три радиатора системы охлаждения закреплены при помощи пластиковых клипс, что является распространенным решением для доступных моделей.
В нижней части находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, S/PDIF out, джампер для сброса CMOS, а также колодка подключения фронтальной панели.
Дополнительно отметим две колодки для активации портов USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате реализована поддержка шести портов USB 2.0: четырех внутренних и двух внешних. Что же касается USB 3.1 Gen 1, то их всего пять: два внутренних и три на интерфейсной панели.
Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD M.2 2242, M.2 2260, M.2 2280, M.2 22110) и шестью портами SATA 6 Гбит/с. При установленном процессоре AMD Ryzen слот M.2 поддерживает как SATA, так и PCIE 3.0 x4 накопители. А вот для AMD Athlon возможна работа только в режиме SATA. Ввиду недостатка свободных чипсетных линий, интерфейс M.2 Socket 3 делит пропускную способность с двумя портами SATA 6 Гбит/с (на схеме «SATA_5/6»).
Системная плата ASUS PRIME B450-PLUS оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3466 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.
Система охлаждения состоит из трех алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 39,4°C (при разгоне – 39,5°C);
- верхний радиатор охлаждения элементов подсистемы питания – 50,5°C (при разгоне − 53,8°C);
- нижний радиатор охлаждения элементов подсистемы питания –57,4°C (при разгоне − 66,6°C);
- дроссели подсистемы питания – 74,2°C (при разгоне − 87,5°C).
Если не принимать во внимание температуру дросселей, то полученные результаты вполне достойные для недорогой платы. Однако любителям разгона придется позаботиться о хорошей циркуляции воздуха внутри корпуса либо о дополнительном обдуве зоны VRM.
Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база состоит из твердотельных конденсаторов, ферритовых дросселей и МОП-транзисторов On Semiconductor 4C06B и 4C10B. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1106GGQW.
Для расширения функциональности у пользователя есть в распоряжении пять слотов:
- PCI Express 3.0 x16;
- PCI Express 2.0 x1;
- PCI Express 2.0 x4;
- PCI Express 2.0 x1;
- PCI Express 2.0 x1.
Из двух слотов PCI Express x16 к процессору подключен только верхний, который и использует все доступные 16 процессорных линий стандарта PCIe 3.0 (8 для AMD Ryzen с графикой Radeon Vega или 4 для AMD Athlon). Второй слот подключен к чипсету и использует только 4 линии. В итоге любителям установить пару видеокарт придется ограничиться решениями на основе AMD и не самой быстрой схемой x16+x4.
Материнська плата Asus PRIME B450-PLUS
М атеринська плата стандарту ATX з процесорним роз'ємом AMD AM4 і набором системної логіки середнього рівня AMD B450. Належить до продуктів 2018-го модельного року, призначена для установки двох-, чотирьох — і восьмиядерних процесорів AMD Ryzen і Ryzen Pro 1-го і 2-го покоління, в тому числі моделей з інтегрованим графічним ядром Radeon Vega і CPU Athlon 200GE. Оснащена підсистемою живлення з додатковими радіаторами охолодження і двома роз'ємами форм-фактора PCI-E x16 з можливістю установки однієї продуктивної відеокарти.
Позиціонується як доступний продукт середньої цінової категорії, який може бути використаний для створення домашніх та ігрових ПК. Допускає установку до 4-х модулів оперативної пам'яті стандарту DDR4-2933/2666/2400/2133 з сумарним об'ємом до 64 Гб. Дискова підсистема може включати в себе один високошвидкісний NVMe SSD-накопичувач з інтерфейсом M. 2 (PCI-Е 3.0 x4, до 32 Гбіт/с) і до 6-і SATA3 SSD/HDD-дисків (до 6 Гбіт/с з можливістю створення RAID-масивів рівнів 0, 1, 10).
Материнська плата Asus PRIME B450-PLUS обладнана вбудованим гігабітним мережним контролером Realtek RTL8111H. За обробку і виведення звуку відповідає 7.1-канальний аудіокодек Realtek ALC887-VD2 з поліпшеним аналоговим трактом. Для приєднання периферійних пристроїв та зовнішніх HDD/Flash-накопичувачів передбачені порти USB, в тому числі 2хUSB 3.1 Gen2 (до 10 Гбіт/с) і 2хUSB 3.1 Gen1.
Материнская плата ASUS PRIME B450-PLUS PRIME B450-PLUS
Плюсы: Возможность установки режима работы куллера в биосе на Silent(тихий). Также порадовала возможность установки множителя процессора через биос. Два гигабитных сетевых разъёма. Корректная работа Wake-on-Lan.
Минусы: При выполнении моих задач не заметил.
Коммент: Брал в первую очередь для того, чтобы заменить старый дряхлый роутер на нормальную машинку, с адекватным энергопотреблением. Для своих задач справляется на ура. После колдовства в биосе он вообще у меня не слышен. Установлен Centos, при обычной работе: 1) 06:08:47 up 8 day, 2:07, 1 user, load average: 0.11, 0.14, 0.06 2) acpitz-virtual-0 Adapter: Virtual device temp1: +27.8°C (crit = +106.0°C) temp2: +29.8°C (crit = +106.0°C) coretemp-isa-0000 Adapter: ISA adapter Core 0: +37.0°C (high = +87.0°C, crit = +105.0°C) coretemp-isa-0001 Adapter: ISA adapter Core 1: +29.0°C (high = +87.0°C, crit = +105.0°C) Раздаёт Wi-Fi семи устройствам(внешний модуль Wi-Fi) плюс со второго RG-45 подключение на стационарный ПК без потери скорости.
Плюсы: Малое потребление энергии. Хорошие вычислительные показатели, не тормозит.
Минусы: Малость шумновата. Нет USB 3.0, но это не критично.
Коммент: За свои деньги для Mini-ITX плата достойная. До этого работал и на GA-C847N , разница у них не заметил. Т.к. разница в 0,4 Гц.
Плюсы: Материнка первого класса с топовым целероном, лучшее применение — шлюз/домашний сервер использую с VMWare esxi 5.5 в качестве гипервизора, встроенный процессор поддерживает всё, что нужно для виртуализации UPD: на ура завелась с 16ГБ озу на 1600мгц!
Минусы: Не обнаружено
Коммент: Встроенный процессор по мощности догоняет средний i3, при TDP 17W.
Обзоры материнской платы ASUS PRIME B450-PLUS PRIME B450-PLUS
Информация в описании модели носит справочный характер. Всегда перед покупкой уточняйте характеристики и комплектацию товара у менеджера выбранного вами интернет-магазина.
Материнская плата ASUS Prime B450-Plus
- ПРОДАЕМ
В РАССРОЧКУ! Код товара
93612
| Технические характеристики | |
| Сокет | AM4 |
| Поддержка процессоров | AMD |
| Форм-фактор | ATX |
| Чипсет | AMD B450 |
| Максимальный объём памяти | 64GB |
| U.2 | |
| Подсветка | |
| Поддержка поколений процессоров | AMD 5000, AMD 5000G, AMD 4000, AMD 4000G, AMD 3000, AMD 3000G, AMD 2000, AMD 1000 |
| Разъемы для СЖО | 1 |
| Память | |
| Количество слотов памяти | 4 |
| Максимальная частота памяти | 3 200 МГц |
| Режим памяти | двухканальный |
| Тип памяти | DDR4 |
| Аудио и Видео | |
| Встроенный звук | Realtek ALC887 |
| Звуковая схема | 7.1 |
| Поддержка SLi/CrossFire | AMD CrossFireX |
| Интерфейсы | |
| DVI | 1 |
| HDMI | 1 |
| VGA (D-Sub) | |
| DisplayPort | |
| IDE | |
| RAID | 0,1,10 |
| SATA 2.0 | |
| SATA 3.0 | 6 |
| USB 2.0 | 2 |
| PCI | |
| PCI X | |
| Всего PCI Express x1 | 3 |
| Из них PCI Express 3.0 x8 | |
| Bluetooth | |
| Всего PCI Express x16 | 2 |
| Из них PCI Express 3.0 x4 | |
| FireWire (iLink) | |
| mSATA | |
| Цифровой выход S/PDIF | |
| Wi-Fi | |
| mini DisplayPort | |
| Из них PCI Express 3.0 x16 | 1 |
| Всего PCI Express x8 | |
| SATA Express | |
| Аудио (3.5 мм jack) | 3 |
| Из них PCI Express 3.0 x1 | |
| SAS | |
| IEEE1284 (LPT) | |
| Thunderbolt | |
| Всего PCI Express x4 | |
| Ethernet | 1 Гбит/с |
| eSATA | |
| PS/2 | 1 |
| M.2 | 1 |
| RS-232 | |
| USB 3.1 Gen 1 Type-A | 2 |
| USB 3.1 Gen 2 Type-A | 2 |
| USB 3.1 Gen 1 Type-C | 1 |
| интерфейсы | |
| Поддержка встроенной графики | |
| Интерфейс M.2 | 3rd/2nd/1st Gen AMD Ryzen™/ 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics :1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)*1AMD Athlon™ with Radeon™ Vega Graphics Processors :1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA mode)*1 |
| Версия PCI Express | 3.0 |
| USB 3.2 Gen1 Type-A (5 Гбит/с) | 1 |
| USB 3.2 Gen2 Type-A (10 Гбит/с) | |
| USB 3.2 Gen2 Type-C (10 Гбит/с) | |
| USB 3.2 Gen1 Type-C (5 Гбит/с) | |
| USB 3.2 Gen 2×2 (20 Гбит/с) | |
| COM | 1 |
| Thunderbolt 3 | |
| USB-C (Thunderbolt 3) | |
| Разъемы для вентилятора ЦП | 1 |
| Слот для модуля Wi-Fi | |
| Разъемы для подсветки ARGB 5В | |
| LPT | |
| Дополнительные характеристики PCI | 3rd/2nd/1st Gen AMD Ryzen™ Processors1 x PCIe 3.0/2.0 x16 (x16 mode)2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors1 x PCIe 3.0/2.0 x16 (x8 mode)AMD Athlon™ with Radeon™ Vega Graphics Processors1 x PCIe 3.0/2.0 x16 (x4 mode)AMD B450 chipset1 x PCIe 2.0 x16 (max at x4 mode)3 x PCIe 2.0 x1 |
| Разъемы для подсветки RGB 12В | 1 |
| Разъемы для корпусных вентиляторов | 3 |
| Габариты | |
| Длина | 234 мм |
| Ширина | 305 мм |
- Завод изготовитель:
Асустек Компьютер ИНК. Номер 15, Ли-Те-РД., Тайбэй, Тайбэй 112, Тайвань, Р. О. С.
ООО «БВКомпьютерс», 220138, Минск, ул. Липовская, 9
- Артикул: 93612
- Производитель: ASUS
- Гарантия: 12 мес.
- Доставка: по г. Минску — платно, возможна доставка в другие города РБ
- Оплата: наличный расчет с курьером, безналичный расчет для юр. лиц
- Покупка в рассрочку: возможна, от 17,84 руб. в месяц (условия рассрочки)
- Технические характеристики товара могут быть изменены производителем в одностороннем порядке без уведомления покупателя
Цена: 410 руб. 99 коп. 342 руб. 99 коп.
