База данных по размерам термопрокладок для видеокарт
В преддверии лета перед многими майнерами встает один и тот же вопрос по улучшению охлаждения оборудования. Который можно решить множеством способов, например, увеличить скорость вентиляторов на видеокартах, что уменьшает их ресурс. Можно включить дополнительное кондиционирование помещений, что увеличивает затраты на электроэнергию. Можно уменьшить потребление видеокарт, что скажется на хешрейте и на доходе от майнинга соответственно. Так же можно провести техническое обслуживание Ваших видеокарт с заменой термопасты и термопрокладок на памяти и элементах питания. Если с заменой термопасты на самом GPU обычно не возникает проблем, то с заменой прокладок на новые или более эффективные обычно возникают проблемы, т.к. не известно какой толщины и размеров термопрокладки нужно покупать для той или иной модели видеокарты. Тем более что у каждого производителя видеокарт размеры прокладок могут варьироваться в широких пределах.
Наиболее актуальна замена термопрокладок стала с выходом видеокарт Nvidia с памятью GDDR6X, которая оказалась очень горячей и увидеть температуру работы этой памяти при майнинге Ethereum выше 100 градусов по Цельсия не является чем-то необычным, а вполне себе рядовое событие. К таким особо горячим видеокартам можно отнести модели: RTX3070Ti, RTX3080, RTX3080Ti, RTX3090, RTX3090Ti.
Если у Вас другая модель видеокарты с обычной памятью GDDR6 или GDDR5 это не значит, что замена термопрокладок на памяти или элементах питания для Вас будет бесполезной тратой денег.
Т.к. со временем все термоинтерфейсы (термопасты, термоклей, термопрокладки) теряют свои свойства, поэтому если Ваша видеокарта работает в майнинге 2 года или более то только за счет замены термопасты и термопрокладок Вы сможете существенно снизить нагрев всех критически важных электрических элементов на видеокарте, что позволит сохранить ее ресурс и повысить стабильность работы даже в самые жаркие летние дни.
Размеры термопрокладок видеокарты Palit Game Pro RTX 3070
Что бы узнать размеры термопрокладок для своей видеокарты можно ее разобрать и снять размеры самостоятельно, но здесь может быть несколько сложностей из-за уменьшения размеров самих термопрокладок со временем, невозможность отклеить их от памяти или радиатора, а так же сами производители видеокарт часто ставят при производстве прокладки не подходящего размера или криво, что изначально требует замены термоинтерфейса.
Второй способ в подборе по размеру термопрокладок для видеокарт это найти информацию в интернете от пользователей, которые уже успешно на собственном опыте провели эксперименты по замене термоинтерфейсов видеокарт.
И что бы облегчить Вам поиск необходимой информации по замене прокладок для Вашей видеокарты ниже приведем базы данных собранных на просторах интернета:
Приобрести термопрокладки любых размеров и фирм можно на Aliexpress
Вывод: Замена старых термопрокладок или на более эффективные может Вам дать даже более хорошие результаты по температурному режиму работы электрических компонентов видеокарты, чем покупка и обслуживание дорогостоящей системы кондиционирования.
Подпишись на наш Telegram канал @cryptoage и Вконтакте, узнавай новости про криптовалюты первым.
Общайся с криптоэнтузиастами и майнерами в Telegram чате @CryptoChat
Лучшие биржи для покупки и обмена криптовалют, токенов:
Самая крупная и известная крипто биржа в мире. Надежность и функционал на самом высшем уровне.
Одна из старейших крипто бирж в мире. Основана в 2013 году. Занимает 3 место по объему торгов. Максимально возможный функционал и надежность.
Новая, но уже популярная биржа за счет выгодных акций, низких комиссий и быстрого добавления новых криптовалют.
Обзор и тестирование видеокарты ASUS Dual GeForce GTX 1060 6G: белоснежный барс
Видеоускорители среднего ценового диапазона всегда пользуются высокой популярностью благодаря отличному соотношению цены и возможностей. Не стала исключением и NVIDIA GeForce GTX 1060, которая позволяет наслаждаться всеми современными проектами при разрешении Full HD и максимальных настройках графики. Да что там, даже в разрешении 4K можно добиться приемлемой скорости отображения виртуального мира во многих проектах. Все это прекрасно понимают партнеры NVIDIA, которые спешат представить самые разные ее модификации, чтобы привлечь внимание потенциального покупателя и ухватить свой кусок рыночного пирога.
В стороне не осталась и тайваньская компания ASUS, в арсенале которой на момент написания материала насчитывается сразу семь версий NVIDIA GeForce GTX 1060. С одной из них, а именно с ASUS Dual GeForce GTX 1060 6G (DUAL-GTX1060-O6G), мы вас и познакомим. К ее особенностям можно отнести оригинальный внешний вид, качественную элементную базу, заводской разгон и несколько режимов работы. Обо всем этом мы расскажем по ходу обзора, а для начала предлагаем взглянуть на таблицу с подробными ее характеристиками.
Спецификация
ASUS Dual GeForce GTX 1060 6G (DUAL-GTX1060-O6G)
Номинальная / динамическая частота графического ядра, МГц
Номинальная / эффективная частота памяти, МГц
Ширина шины памяти, бит
Пропускная способность памяти, ГБ/с
1 x DVI-D
2 x HDMI
2 x DisplayPort
Дополнительный разъем питания PCIe
1 x 6-контактный
Минимальная рекомендованная мощность блока питания, Вт
Размеры с официального сайта (согласно измерениям в нашей тестовой лаборатории), мм
242 х 130 х 43 (255 х 129)
Упаковка и комплект поставки
Видеокарта предлагается в коробке достаточно крупных размеров, выполненной из плотного картона с качественной полиграфией. Информативность отличная: указана спецификация, ключевые преимущества и даже возможность получения подарка в игре World of Warships (15 дней премиум-доступа и премиальный крейсер «Диана»).
На одной из боковых сторон коробки можно обнаружить рекомендованные системные требования. В частности, минимальная мощность блока питания должна составлять 500 Вт, а линия +12В должна выдерживать нагрузку 42 А. Желательно, чтобы в нем был хотя бы один 6-контактный коннектор PCIe.
В комплекте с ASUS Dual GeForce GTX 1060 6G мы обнаружили лишь стандартную бумажную документацию и диск с ПО.
Внешний вид
Давно прошли те времена, когда любая компьютерная «железка» имела невзрачный и малоприметный внешний вид. Чтобы убедиться в этом, достаточно взглянуть на графический адаптер ASUS DUAL-GTX1060-O6G. Его интересный дизайн с преобладанием рубленых граней в сочетании с бело-черной цветовой гаммой гармонично смотрится с некоторыми фирменными материнскими платами (например, с ASUS X99-A II или ASUS Z170-A) и позволяет собирать очень красивые системы.
Не будет лишним напомнить, что важным отличием моделей серии ASUS Dual от ASUS ROG STRIX выступает более доступная стоимость, что повлекло за собой некоторые упрощения в дизайне. В первую очередь это отобразилось на более простой системе охлаждения, которая не использует пластину жесткости на обратной стороне платы. Что же касается элементной базы, то тут без изменений: твердотельные и тантал-полимерные конденсаторы, микросхемы DrMOS и дроссели с ферритовым сердечником в полном соответствии с фирменной концепцией Super Alloy Power II. А сама видеокарта создается на полностью автоматической линии ASUS AUTO-Extreme Technology. Все это позитивным образом отображается на стабильности и надежность работы адаптера при повышенных нагрузках, а также продлевает срок его службы.
Поскольку демонтировать систему охлаждения нам не разрешили, то точное количество фаз подсистемы питания установить не удалось. Можем лишь сказать, что в качестве ШИМ-контроллера используется микросхема uPI Semiconductor uP9511P, которая является частым гостем видеокарт серии NVIDIA GeForce GTX 10. В эталонной же подсистеме питания применяется 3+1-фазный дизайн.
Помимо слота PCI Express 3.0 х16 для питания тестируемого графического адаптера используется один 6-контактный разъем PCIe. Благодаря удачному расположению кулер нисколько не затрудняет отключение кабеля PCIe.
Технологию NVIDIA SLI модели линейки NVIDIA GeForce GTX 1060 не поддерживают, поэтому печатная плата лишена соответствующих разъемов.
Набор внешних интерфейсов включает в себя:
- 1 x DVI-D;
- 2 x HDMI 2.0b;
- 2 x DisplayPort 1.4.
Эталонная версия предполагает использование одного порта HDMI, но трех DisplayPort. Модифицированный набор видеоинтерфейсов компания ASUS называет VR-Friendly, поскольку два порта HDMI упростят подключение шлемов виртуальной реальности.
В основе новинки лежит графический чип NVIDIA GP106-400, который произведен по 16-нм техпроцессу. Он состоит из 1280 ядер CUDA, 80 текстурных блоков и 48 блоков растеризации. Базовая частота GPU составляет 1569 МГц, а динамическая достигает 1785 МГц. То есть по умолчанию он работает в режиме «Gaming». Напомним, что эталонные показатели составляют 1506 и 1708 МГц соответственно.
С помощью фирменной утилиты GPU Tweak II можно активировать предустановленный режим «OC» с частотами 1594 и 1809 МГц соответственно.
Видеокарта оборудована 6 ГБ памяти GDDR5, набранной с помощью шести чипов Samsung K4G80325FB-HC25 емкостью 8 Гбит каждый. Все они распаяны на лицевой стороне платы и имеют эталонную эффективную тактовую частоту 8008 МГц. Обмен данными между графическим ядром и памятью осуществляется через 192-битную шину, которая способна пропускать 192 ГБ информации за секунду.
Система охлаждения
С установленной системой охлаждения ASUS Dual GeForce GTX 1060 6G занимает два слота расширения. Общие габариты адаптера составляют 255 х 129 мм (согласно измерениям в нашей тестовой лаборатории). Многие корпуса даже начального уровня смогут разместить данный адаптер.
Непосредственно сам кулер состоит из пластинчатого алюминиевого радиатора, пронизанного двумя никелированными 8-миллиметровыми тепловыми трубками. Чипы памяти дополнительно не охлаждаются. А вот под элементы питания предусмотрен небольшой радиатор.
Сверху эту конструкцию накрывает пластиковый кожу с двумя 88-миллиметровыми вентиляторами с дизайном Wing-Blade. Для проверки эффективности работы системы охлаждения использовалась утилита ASUS GPU Tweak II.
При автоматическом регулировании скорости вращения лопастей вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 73°С, а сами пропеллеры работали на 42% (1513 об/мин) от своей максимальной мощности. Шум был абсолютно тихим и вовсе не выделялся на фоне других компонентов. А благодаря эффективной СО частоты под нагрузкой были ощутимо выше завяленных: 1835 против 1785 МГц.
Для сравнения, система охлаждения модели ASUS ROG STRIX-GTX1060-O6G-GAMING обеспечивала результат 71°С при работе графического процессора на еще больших частотах (1949 против 1835 МГц, согласно мониторингу). Но ее конструкция включает в себя три вентилятора, большее количество тепловых трубок и более массивный радиатор.
В режиме максимальной частоты вращения лопастей вентиляторов (3480 об/мин) температура GPU опустилась до 54°С, что говорит о хорошем запасе прочности для оверклокерских экспериментов. При этом шум повысился до некомфортного уровня для постоянного использования.
В автоматическом режиме, при игровой нагрузке в DOOM (2016), температура GPU доходила до 72°С, а вентиляторы крутились на 42% (1507 об/мин) от своей максимальной мощности. Напомним, что критическая температура для NVIDIA GP106 составляет 94°С. В таком режиме частота графического процессора находилась на уровне 1898 МГц, а шум абсолютно не выделялся на общем фоне системы.
При отсутствии нагрузки частоты работы графического ядра и памяти автоматически понижались, позволяя снизить энергопотребление и тепловыделение видеоускорителя в целом. В таком режиме температура GPU не превышала 27°С, а вентиляторы функционировали на 28% (1211 об/мин).
В целом система охлаждения хорошо справляется со своими прямыми задачами, обеспечивая комфортный температурный и акустический режим при полностью автоматической работе. Никаких посторонних звуков в виде раздражающего писка дросселей замечено не было. Имеется и хороший запас прочности, что пригодится при ручном разгоне.
Тестирование
При тестировании использовался Стенд для тестирования Видеокарт №4
| Процессор | AMD Ryzen 9 5900X (Socket AM4, 12/24 x 3,7 – 4,8 ГГц, 105 Вт TDP) / Intel Core i7-8700K (Socket LGA1151, 3,7 ГГц, L3 12 МБ) @4,7 ГГц/ Intel Core i7-980X Extreme Edition (Socket LGA1366, 3,33 ГГц, L3 12 МБ) @ 4,1 ГГц |
| Материнская плата | MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX) / ASUS TUF Z370-PRO GAMING (Socket LGA1151, Intel Z370, DDR4, ATX)/ MSI Big Bang-XPower (Socket LGA1366, Intel X58 Express, DDR3, ATX) |
| Кулер | be quite! SILENT LOOP 2 240mm / Scythe Mugen 3 Rev. B PCGH Edition (Socket LGA1155, 40,17 CFM, 6 мм, 10,7 дБ) / Deepcool NEPTWIN V2 |
| Оперативная память | 2 x16 ГБ DDR4-4000 G.SKILL TridentZ Neo F4-4000C18D-32GTZN / 2 x 8 ГБ DDR4-3200 Patriot Viper Elite PVE416G280C6KBL/ 3 x 2 ГБ Kingston DDR3-2250 (KHX2250C9D3T1FK3/6GX) |
| Накопители | GOODRAM Iridium Pro 240 ГБ; Patriot Burst Elite 2 ТБ / HyperX Savage SSD 480 GB / HDD WD Caviar Green 3 ТБ (WD30EZRX), HDD WD VelociRaptor 1 ТБ (WD1000DHTZ) / SSD Transcend SSD370 256 GB, HDD Samsung HD154UI |
| Блоки питания | be quite! DARK POWER 12 1200 Вт / Seasonic X-1050 Gold (SS-1050XM Active PFC) / Seasonic SS-1200XP Active PFC F3, 1200 Вт |
| Корпус | be quiet! DARK BASE PRO 900 Orange rev.2 / CHIEFTEC LF-01B (Middle Tower) / Cooler Master COSMOS SE |
| Монитор | ASUS PB287Q, 4K Ultra HD / 3 x Dell UltraSharp U2212HM Black (E-IPS, Full HD) |
| Операционная система | Microsoft Windows 10 64-bit / Microsoft Windows 7 64-bit SP1 |
| Мышь + коврик и клавиатура | Razer Imperator 2012 + Razer Goliathus Speed Edition, Razer BlackWidow |
Сравнить GeForce GTX 1060 6GB GDDR5 ASUS DUAL OC с
В сравнении со своими соседками по линейке, а именно с NVIDIA GeForce GTX 1060 3GB и NVIDIA GeForce GTX 1070, новинка опередила первую в среднем на 8,1% (6,7% без учета 4K), но уступила второй на 30,6% (27,2% без учета 4K). В обоих случаях свою роль сыграл объем видеопамяти, а также тип используемого графического процессора, его тактовая частота и количество структурных блоков – чем они выше, тем лучше результат.
Прошлогодний флагман NVIDIA GeForce GTX 980 с заводским разгоном смог обойти ASUS Dual GeForce GTX 1060 6G лишь на 6,1% (5,7% без учета 4K). Очень хороший результат, учитывая, что «старичок» и сейчас значительно дороже тестируемой модели.
Основным конкурентом из «лагеря красных» является AMD Radeon RX 480, но даже разогнанная 8-гигабайтная версия уступила героини нашего обзора порядка 11,7% (12,3% без учета 4K). При желании вы можете самостоятельно выбрать видеокарты для сравнения и перестроить тестовые графики.
Отдельно отметим, что энергопотребление стенда с ASUS Dual GeForce GTX 1060 6G при максимальной нагрузке составило всего 256 Вт, что заметно ниже показателя конфигурации с видеокартой AMD Radeon RX 480 (310 Вт).
В целом ASUS DUAL-GTX1060-O6G демонстрирует отличную производительность в разрешении Full HD при максимальных настройках графики. Что же касается разрешения 4K, то на данный момент можно рассчитывать на минимально необходимый уровень 30 – 40 FPS при высоких или даже максимальных настройках графики во многих, но не во всех играх. Поэтому особого запаса для будущих проектов у нее нету.
Разгон
Для оверклокерских экспериментов мы использовали утилиту ASUS GPU Tweak II, которая позволяет изменять все ключевые параметры. После поднятия напряжения с номинальных 912-1000 до 931-1075 мВ нам удалось увеличить базовую частоту графического процессора с 1569 до 1731 МГц (прирост 10,3%), а динамическую – с 1785 до 1947 МГц (прирост 9%). Видеопамять заработала на эффективной скорости 9364 МГц (прирост 16,9%). При этом потребляемая мощность стенда с видеокартой в бенчмарке MSI Kombustor поднялась с 228 до 245 Вт.
Благодаря эффективной системе охлаждения даже 60% (2131 об/мин) от максимальной скорости вращения вентиляторов хватило для удержания температуры GPU на комфортной отметке 66°С в бенчмарке MSI Kombustor. Тогда как в игре DOOM (2016) температура GPU находились на уровне 67°С (разрешение 4K) или 59°С (разрешение Full HD) при аналогичной скорости работы вентиляторов. Сравнительная таблица показателей ASUS Dual GeForce GTX 1060 6G до и после оверклокинга выглядит следующим образом:
Выбор видеокарты GeForce GTX 1660 Super. Покупка, проверка и замена термопрокладок (Часть 1)
В этом обзоре будет проведен анализ рынка видеокарт серий GeForce GTX 1060/1660, рассмотрены особенности конструкций систем охлаждения и критерии выбора той или иной видеокарты. Заодно раскрою некоторые моменты при покупке видеокарт с AliExpress.
Содержание:
* Что выбрать — NVIDIA или AMD?
* Критерии выбора видеокарт GeForce GTX 1660
* Видеокарты с AliExpress
* Покупаем по объявлению. Немного о мошенниках
* Первый взгляд на ZOTAC GeForce GTX 1660 Super
При покупке ноутбука или при сборке ПК нужно «плясать от печки», а именно — какие задачи будет выполнять компьютер. У меня в приоритете был рендер видео в Adobe After Effects и немного игр, включая запуск эксклюзивов на эмуляторе RPCS3. Для первой задачи лучше всего подходят видеокарты NVIDIA с технологией CUDA. С играми проще — сегодня с ними отлично справляются графические процессоры AMD, NVIDIA и даже Intel. При этом цены на «красные» видеокарты немного ниже, чем на «зеленые». Если вам нужно только поиграть, нет смысла переплачивать за NVIDIA.
Покупка б/у игровой видеокарты у меня назрела после продажи своей ASUS RX550. Об этом было упомянуто вскользь в истории о том, как я продал видеокарту и купил станок.
Поначалу я хотел взять карточку из серии NVIDIA GTX 1060 (поколение Pascal), но, поразмыслив, остановился на более продвинутой GTX 1660 (поколение Turing). Во-первых, у 1660 техпроцесс 12 нм и CUDA-ядер по количеству больше (1408 против 1280). Во-вторых, она в играх быстрее 1060 в среднем на 30% (в разрешении 1440p 60 к/с). В-третьих, модели 1660 с приставкой SUPER несут на борту более быструю и современную память GDDR6, в то время как 1060 и «собратья» из лагеря 1660 используют видеопамять GDDR5. Для сравнения параметров можно обратиться к таблице.
Но за все эти «плюшки» нужно платить. При покупке с рук видеокарта GTX 1660 Super сегодня обойдется минимум в $150. В то время как 6 Гб версия 1060 будет стоить около $100. Разумеется, речь идет об оригинальных картах ASUS, Palit, EVGA, Gygabyte, Zotac и т.д.
Получается, за 30% прирост производительности мы платим на треть больше. Тут все логично. Единственный момент — Turing чуть горячее чем Pascal. Поэтому большинство производителей отказались от режима Silent Mode (Тихий режим), когда вентиляторы карты не крутятся при малых нагрузках или в покое.
Исключение сделали ASUS и MSI (и возможно, еще кто-то). Например, у модели ASUS GTX 1660 ROG STRIX Super OC на плате имеется специальный переключатель. В штатном режиме карта работает в P_MODE. При переводе в Q_MODE активируется опция 0dB Fan с остановкой вентиляторов в покое и пониженными оборотами под нагрузкой.
Левее этого переключателя находится кнопка включения LED-подсветки. Кому-то подсветка нужна, а кому-то нет. Мне лично внутри корпуса она не нужна, он у меня закрытого типа. Подсветка, несомненно, красиво, но… «вам шашечки или ехать?». Вот мы и подошли к критериям выбора.
Критерии выбора
1) Размер имеет значение. Длина видеокарты — первое, на что нужно обратить внимание. Видеокарта должна поместиться в свободном пространстве вашего ПК. В противном случае придется подрезать корпус. Не смейтесь, такие случаи уже бывали. Поэтому перед покупкой видеокарты нужно заранее провести замеры — изнутри, от задней стенки корпуса ПК до фронтальной, как показано на этом фото. Разумеется, измерять следует напротив порта PCI-Ex.
Например, в моем стареньком корпусе свободное пространство составляло 24,5 см. Таким образом, в «мои рамки» по длине и высоте вписывались следующие модели видеокарт:
* ASUS GTX 1660 Super TUF OC (206×124)
* ASUS GTX 1660 Super Dual EVO OC (242×130)
* ASUS GTX 1660 Super Dual Mini OC (197×121)
* ZOTAC GTX 1660 Super AMP (210×120)
* ZOTAC GAMING GTX 1660 Super Twin Fan (173×111)
* PALIT GTX 1660 Ti Dual OC (235×115)
* EVGA GTX 1660 Super SC Ultra Gaming (202×111)
Не подходили трехкулерные и модели крупнее, вроде ASUS TUF Gaming X3 OC (264×130). Заманчивым был вариант приобретения вышеупомянутой ASUS ROG Strix OC Edition. Но эта карта имела размер 243×130, т.е. была впритык, на грани допустимого. Вдобавок на «вторичке» за нее просят около $200. Так что этот вариант я отбросил.
2) Один или два. Речь идет о количестве кулеров. Этот параметр тесно связан с размером видеокарты. Однокулерные модели стали популярны с появлением материнских плат форм-фактора Mini-ATX. Таким образом, однокулерные серии PALIT StormX, Inno3D Compact, EVGA XC, ZOTAC Mini или ASUS Phoenix настолько малы, что могут поместиться практически в любой корпус.
Еще один пример — PALIT 1660 Super StormX 6GB имеет длину 16,8 см и высоту 12,2 см. Однако, при полной нагрузке эта компактная видеокарта стремится к удержанию температуры на уровне 72 градуса, что заставляет раскручивать единственный 92 мм вентилятор до 2400 об/м, делая видеокарту очень шумной. При этом видеокарта удерживает частоту в среднем 1950 МГц по ядру и потребляет до 125 Вт.
Имеется второй важный момент, на который нужно обратить внимание — ширина (толщина) видеокарты. Есть такие «пузатые» малыши, которые выходят за границы двух слотов PCI-Ex. В спецификации для них обычно указывают ширину как 2.5 слота.
В итоге я остановился на видеокарте с двумя вентиляторами. В моем тесном, плохо продуваемом корпусе с одним вентилятором сзади, компактная модель чувствовала бы себя не совсем комфортно. Как говорят геймеры, она бы «задыхалась».
3) Система охлаждения. Впрочем, не стоит опасаться компактных видеокарт. При наличии вентиляторов (фронтального и заднего) и хорошо продуваемого корпуса, «компакты» внутри оных чувствуют себя прекрасно. А при повышенных нагрузках шумят любые видеокарты. Кто-то меньше, а кто-то больше.
Тут важнее эффективный теплоотвод — от GPU, зоны VRM и чипов памяти. Главную роль играет большой радиатор, желательно медный, и тепловые трубки, их желательно побольше. Радиатор на VRM может быть и отдельным. Тут все зависит от видения инженеров.
Хотя они иногда ошибаются, неверно рассчитывают систему охлаждения. Из-за чего элементы питания на плате испытывают перегрев. Так произошло с картами EVGA GTX 1070 и GTX 1080. После этого казуса EVGA начала бесплатно предоставлять всем владельцам этих видеокарт с бэкплейтом и системой охлаждения ACX 3.0 дополнительные термопрокладки для элементов VRM.
Другие вендоры умышленно пытаются сэкономить на радиаторах. Например, у Inno3D «малыши» GTX 1060 Compact получили два разных радиатора. Первый — прямоугольный, с продольными ребрами и с тепловыми трубками. Его можно назвать радиатором «здорового человека». Второй — просто ребристый кусок алюминия в форме диска. Во втором варианте зона VRM своего радиатора не имеет, охлаждается только потоком воздуха. Чипы памяти постигла та же участь. Как думаете, какую СО поставила Inno3D в серии 1650 и 1660? Правильно, вторую, самую дешевую.
Кстати, у ASUS тоже имеется подобный бюджетный вариант — это двухкулерная модель TUF Gaming GTX 1660. Таким же круглым радиатором может «похвастаться» однокулерный компакт ASUS 1660 Super Phoenix. Но тайваньские инженеры немного доработали кусок алюминия, поместив по центру медную вставку.
4) Питание GPU и памяти. Видеокарты GeForce GTX 1660 по правилам хорошего тона обычно оснащаются шестифазным VRM: четыре фазы обслуживают графический процессор и две — микросхемы оперативной памяти. Для 125 Вт номинальной мощности 4+2 фазы достаточно. Но и тут находятся любители сэкономить на мосфетах. Поэтому питание по формуле 3+2 или 3+1 можно назвать нежелательным. Но разве китайцев это останавливало? И не только их.
5) Разъемы. Видеокарты GTX 1660 оснащены лишь двумя вариантами/комбинациями видеовыходов. Первый вариант — DisplayPort / DVI-D / HDMI. Второй вариант — несколько разъемов DisplayPort и HDMI. Так как у меня на столе более 15 лет исправно трудится «старичок» FLATRON LG1953HR-BF, то я искал карту исключительно с разъемом DVI.
Но все варианты с DVI на тот момент меня не устраивали. В итоге я купил с рук видеокарту с тремя разъемами DisplayPort и одним HDMI, которую подключил к монитору через переходник HDMI-DVI. Если вы окажетесь в схожей ситуации, то не задумывайтесь и просто купите нужный адаптер, либо готовый кабель. Так что с видеоразъемами особых проблем нет.
Покупка видеокарты с Алиэкспресс
Конечно, карту GTX 1660 Super можно было заказать с AliExpress, например тут за $125. Но, как говорил классик — «Брать или не брать? Вот в чем вопрос».
Такая Refurbished видеокарта — самый дешевый вариант на сегодня. За исключением случая, когда родственник или знакомый не подарит продаст вам свою GeForce GTX 1060 или RTX 2070 за полцены. Я же не стал покупать в Китае по нескольким причинам. Первая — хотел исключительно оригинальную карту. Вторая — не восстановленную. Третья — с качественной системой охлаждения. После покупки планировалось снять радиатор, очистить от пыли, поменять термопасту и заменить термопрокладки.
Еще один момент — «лотерея». Из Китая могут прислать карту либо в хорошем состоянии, либо… не очень. Кому как повезет. Чтобы не быть голословным привожу несколько отзывов покупателей (под спойлером). Отзывы полезные, информативные.
Еще китайцы почему-то оснащают свои видеокарты одинаковыми радиаторами. У них всегда одна длинная S-образная тепловая трубка (либо две коротких) и прямоугольный кусок алюминия с поперечными ребрами (ребра с вертикальным расположением). Такую систему охлаждения можно наблюдать у многих продавцов «китайских» видеокарт под именами Gigabyte, Zotac и даже двухкулерных Asus TUF (вот так неожиданность). Фото такого «универсального радиатора» выложил один из покупателей с AliExpress.
Питание видеокарт у китайцев реализовано по формуле 3+2. Кроме того, большинство китайских видеокарт имеют одинаковый набор портов — DVI, DisplayPort, HDMI. Впрочем, с радиаторами случаются исключения, как показано на фото ниже. Тут стоит достаточно неплохой, удлиненный радиатор с тонкими, продольными ребрами (ребер много, они расположены горизонтально). Можно сказать, что покупателю повезло.
Возможно такой эконом-вариант кому-то подойдет. Кто-то давно приобрел китайскую «видяху» и успешно ею пользуется уже не один год. Более того, на AliExpress на выбор могут предложить кастомные накладки с кулерами — хочешь с кроваво-красными вставками под MSI, а хочешь с «черными стрелами» а-ля Zotac или в цвете «металлик» от EVGA, да еще и с бэкплейтом (защитной пластиной). Но свои «за» и «против» я озвучил и потому начал поиски брендовой видеокарты на сайте OLX (аналог «Авито»).
Покупка с рук
Покупка б/у компьютерной железки «на вторичке» — тоже риск. И риск двойной, если продавец находится не в твоем городе. Мало ли что тебе могут прислать. Конечно, после внимательного осмотра можно отказаться от предложенного товара непосредственно на почте.
Но если забрать железку, то «подводные камни» могут быть всплыть позже, в процессе эксплуатации. Как показывает практика, чаще всего такое случается с видеокартами и жесткими дисками. Негативные моменты у первых связаны с майнингом. Перегретые карты начинают чудить, артефачить и в финале наступает отвал видеочипа либо еще что похуже вроде «волшебного дыма».
Если вы все-таки решились на покупку с рук, то при поиске и выборе нужной вещи следует обратить внимание на несколько важных моментов. Как свод неких «правил». Однако я их не навязываю. Прошу считать их переченем рекомендаций или базовым руководством ибо в каждом конкретном случае могут быть нюансы.
1) Первым делом посмотрите профиль продавца — когда человек появился на сайте, какой у него рейтинг (сколько положительных отзывов) и указан ли номер телефона. Некоторые хитрецы любят ссылаться на занятость и просят писать сообщения письма мелким почерком в личку. Понятное дело, такие варианты я отбрасываю. И еще одна деталь — у них цена намного «вкуснее», привлекательнее, значительно ниже рыночной. Потому как мотыльки летят на пламя.
2) Обнаружив искомую вещь, зайдите в раздел других предложений этого человека и посмотрите, что он еще продает. Если кроме видеокарты вы найдете бабушкины бусы, граненный стакан, домкрат и моток колючей проволоки, то знайте — перед вами барыга или скупщик хлама.
### Чистил карту от пыли, решил перекусить блинчиками со сметаной. Случайно капнул на карту лежащую на полу, тут же подбежал кот и вцепился в неё зубами. Когда таки смог отнять, слот оказался сломан, а так карта хорошая ###
3) Честные майнеры могут написать, что видеокарта была в майнинге. Иные могут написать обратное. Поэтому делаем так же — заходим в «Другие предложения» и видим, что человек предлагает еще пять видеокарт, стойку для майнинга, райзеры и прочее. Теперь понятно, что такую видеокарту брать рискованно.
4) Я рекомендую обратить внимание на продавцов с одним или двумя «смежными» товарами. Как правило, такие объявления дают владельцы ПК. Человек сделал апгрейд и продает свою «любимую» видеокарту или процессор с материнкой. Он может написать, что карта обслуживалась и была заменена термопаста. Почему бы и нет. Это неплохой вариант для покупки.
5) Человек занимается сборкой ПК или на какой-то фирме работает админом. У него в профиле на продажу имеется несколько корпусов, несколько материнских плат, пара жестких дисков и различные компьютерные аксессуары. Тоже можно приглядеться к этому варианту. Кстати, так я купил свою видеокарту ZOTAC GAMING GTX 1660 Super Twin Fan.
6) Достаточно много могут сказать фотографии. Если они качественные, четкие и яркие, значит человек заинтересован в продаже своего товара, старается снять его с хорошего ракурса. На ваш запрос он может выслать дополнительные фотографии (например, фото чипа или артикул видеокарты). Окружение на снимке тоже важно — чистые стены, хороший ламинат или книжная полка в кадре указывают на ряд личных качеств владельца.
7) Замечали, что на доске объявлений вроде бы у разных продавцов выставлены одинаковые фотографии? Идем к каждому в профиль и видим один и тот же номер телефона. Случаем, это не тот ли самый майнер? Так что будьте внимательны.
8) Вам понравился товар, цена подходит. Значит наступил момент для связи по телефону. Звонок продавцу — важный шаг. Оцените его речь, построение фраз и знание терминов. Например, спросите про замену термопасты. Если она менялась, то на какую. Уточните комплектацию, наличие ПО и кабелей.
Мошенники любят ссылаться на срочность — мол, сейчас он куда-то спешит и расскажет все вечером. Ну, допустим… Мы не торопимся и звоним ему вечером. Он нехотя и с раздражением начинает вам рассказывать, что вся информация есть в описании товара. «Либо берите, либо нет, я уже устал отвечать на звонки, тем более завтра обещают подъехать и забрать товар» — говорят «на том конце провода».
Нормальный продавец так не поступает. Ему важно совершить сделку, он готов ответить на любые вопросы покупателя. Он не будет путаться, выкручиваться, искать отговорки.
9) Торговаться или нет — тут дело личное. Я не торгуюсь с владельцем товара, если вижу, что человек вменяемый и цена разумная.
10) Вас все устроило, сделка состоялась, товар получен, он вам подошел/понравился. Оставьте положительный отзыв или поставьте «плюс» продавцу на сайте. Вам ведь несложно, а человеку будет приятно и полезно.
Осмотр и первые тесты
Но вернемся к моей покупке. После двухнедельных поисков и фильтрований предложений я остановил свой выбор на модели ZOTAC GAMING GTX 1660 Super Twin Fan. Пообщавшись с продавцом по телефону узнал про комплектацию (минимальная, есть фирменная коробка) и про ее состояние (стояла в игровом ПК). После чего оплатил картой покупку ZOTAC GAMING GTX 1660 Super Twin Fan ($149) и доставку ($5). Вечером этого же дня продавец мне ее выслал.
Через день посылка была доставлена в почтовое отделение и я поехал ее забирать. Кстати, продавец сам позвонил и сообщил, что посылка прибыла. Но мне об этом уже было известно ибо за час до его звонка пришло уведомление.
На почте открыл коробку. Осмотрел плату на отсутствие сбитых SMD-элементов, состояние разъема PCI-Ex, попробовал пальцем как крутятся кулеры — мягко, без люфтов, с эффектом «обратного хода» после остановки. Снаружи и на радиаторах пыли было немного.
Интересная деталь — на винтах крепления радиатора к плате отсутствовали заводские наклейки (пломбы). Насколько я понял, это особенность всех карт ZOTAC. Ее я отметил заранее, просматривая форумы и читая обзоры. Подушечкой безымянного пальца проверил винты на «заусеницы» — прием, подсмотренный мной в сервисном центре, куда я сдавал по гарантии жесткий диск Quantum Fireball «сто лет тому назад». После этих нехитрых проверок забрал видеокарту домой.
По габаритам карта ZOTAC оказалась весьма компактной. Не намного больше старенькой GIGABYTE Radeon HD 5570. Поэтому ZOTAC в корпус ПК вписалась идеально. Новая видеокарта по ширине заняла два слота — основной и соседний PCI-Ex.
Оставалось установить драйверы, фирменное приложение ZOTAC FireStorm (утилита для разгона и управления скоростью вращения вентиляторов) и запустить GPU-Z. Что собственно я и сделал.
«Тяжелыми» тестами типа 3DMark или FurMark карточку нагружать не стал ибо решил вначале провести очистку радиатора от пыли, заменить термопасту и поставить новые термопрокладки.
Ремонт Asus Dual Gtx 1060 6 gb или как найти мертвеца среди живых
Всех приветствую дорогие читатели) Очередной ремонт видеокарты после сц, сегодня я покажу как при помощи тепловизора и какой то матери воскресить очередной труп.
Для начала краткая предыстория. Давным давно в далеком краю. принес мне странник этот старинный «Артефакт» от 2016 года и молвил, отдавал он ее в руки супостатов недобрых, после которых артефакт перестал артефачить и теперь только показывает черный квадрат.
Ну ладно хватит отсебятины, в общем карта артефачила, а после сц перестала выводить изо совсем)
Как говорится внимательный осмотр это половина успеха в ремонте, понеслась.
Для начала стоит отметить что тут произвели так называемый стартовый пакет услуг, перепрошивка биос, прогрев памяти, к счастью не стали греть чип, хотя в пакете all inclusive обычно греют все, что бы прям от души.

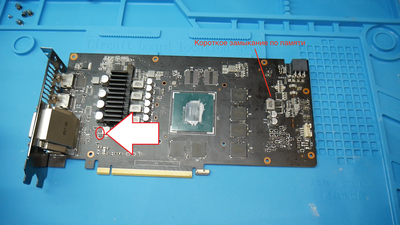

Кз по памяти говорит нам о нескольких вариантах
1)Неисправен контроллер памяти в самом gpu
2)Неисправна 1 или несколько банок видеопамяти, бывает что и все могут быть в кз, как правило после пробития мосфета в цепи питания памяти, но там и чип улетает.
3)После прогрева памяти слиплись шары под какой то из банок видеопамяти
Наша же задача тут не хитрая, отпаиваем фазу питания видеопамяти, подключаем лабораторный бп и подаем 1.5 вольта и ограничиваем ток скажем в 2 ампера, дальше можно пробовать нащупывать неисправную банку, но забегая вперед скажу что тактильно в этом случае ничего не грелось, по этому я использую тепловизор.
Тепловизор показал что чуть нагревается банка под позиционным номером м1, это не может не радовать, шансы на точто гпу цел повышаются, снимем этот чип и посмотрим поднимется ли ̶э̶к̶о̶н̶о̶м̶и̶к̶а̶ ̶р̶о̶с̶с̶и̶и̶ ̶ сопротивление.
Так и есть, сопротивление выросло до 47 ом и это хороший знак, походу добби сегодня будет есть)
далее запаиваю донорский чип, т.к до конца не уверен в полной работоспособности этой банки.
Ставлю плату на нижний подогрев, температура низа 280 градусов, и при помощи фена (средний поток и 330 градусов) равномерно прогреваю чип, примерно через 10 сек он садится на свое место.
Шикарно, карта дала изображение и это очень хороший знак, но мы помним что изначальным дефектом карты были артефакты, поэтому от греха подальше решаю прогнать всю память при помощи mats что бы исключить проблемы с остальными банками.
После теста видеопамяти (который прошел успешно) Включаю фурмарк и жарю карту еще около часа -двух.
Теперь так сказать выводы.
Можно ли сказать что изначально была именно эта банка памяти мертвой и именно она давала первоначальные артефакты?
К сожалению нет, но клиент не захотел менять всю память целиком т.к это скажется на цене.
Если бы не было тепловизора к сожалению пришлось бы снимать все банки по очереди или все сразу, это в свою очередь существенно сказывается на времени и цене ремонта, поэтому тем кто чинит карты и ноутбуки на регулярной основе советую его к приобретению, да штука не дешевая, но время дороже.
К слову не всегда артефакты вызваны неисправной видеопамятью, по статистике я бы сказал 50/50, но в этом случае клиенту повезло и он отделался по сути заменой 1 маленького чипа.
Пока на этом все, всем хорошего вечера)
7K постов 40.7K подписчиков
Правила сообщества
ЕСЛИ НЕ ХОТИТЕ, ЧТОБЫ ВАС ЗАМИНУСИЛИ НЕ ПУБЛИКУЙТЕ В ЭТОМ СООБЩЕСТВЕ ПРОСЬБЫ О ПОМОЩИ В РЕМОНТЕ, ДЛЯ ЭТОГО ЕСТЬ ВТОРОЕ СООБЩЕСТВО:
Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont
К публикации допускаются только тематические статьи с тегом «Ремонт техники».
В сообществе строго запрещено и карается баном всего две вещи:
В остальном действуют базовые правила Пикабу.
у сервисных инженеров слиплись шары! так им и надо!
Вот только за тепловизор ( хорошее оборудование ) и правильную диагностику жирный лайк 🙂
P/S Удачных ремонтов !
Слушай, а не подскажешь, что за мосфеты тут стоят. А то подогнали такую же, но с 3гб памяти, с выгоревшими мосфетами. Зафигачил туда, не помню какие, но с похожей видюхи, вроде работает уже пол года, но мне кажется по характеристикам меньше поставил, греется сильно.
Читать ещё на Пикабу
Замена аудио кодека на Asus X99-A II
Всех с праздником друзья! Ну а пока все празднуют, у меня появилось немного свободного времени что бы заняться наконец своим Пк, почистить его от пыли, поменять термопасту и за одно починять наконец материнскую плату, а точнее поменять на ней аудио кодек, который в один не очень прекрасный день решил просто умереть и вместо нормальной аудио дорожки воспроизводил какие-то страшные звуки. Ремонт будет крайне лайтовым, не думаю что кому-то будет это интересно, но раз уж у меня есть аккаунт на пикабу, то думаю стоит хотя бы раз в год делать какие-то посты 😀
Собственно сама мать, Asus X99-A II. Служит мне верой и правдой уже достаточно долго.
Под этой красивой крышкой и живёт аудио кодек
Снимаем её и видим кодек realtek alc1150 (довольно не плохой кстати, по крайней мере разницы с внешней аудио картой ASUS Xonar SE я вообще не услышал, мне даже показалось что 1150 звучит чуть интереснее)
Именно эта микросхема отвечает за вывод звука. И поскольку она благополучно умерла, снимаю её с платы
Новый кодек мне уже как год назад приехал, но у меня всё не доходили руки его установить. Достаю новую микросхему кодека из пакетика и залуживаем контакты
Подготавливаю посадочное место и центрую микросхему
Дальше запаиваю кодек феном. После запайки дополнительно прохожусь паяльником по всем выводам, дабы пайка было 100% качественная (на самом деле запайки феном достаточно и всё будет работать долго и счастливо, но для собственного душевного спокойствия я всегда микросхемы в подобных корпусах пропаиваю паяльником). После всех процедур запайки отмываю флюс и контролирую что бы не было слипшихся или непропаянных контактов.
Не завод конечно, но вполне достойно. Теперь можно со спокойной душой ставить крышку на место
Пока разбирал системник, немного зарукожопил и снёс один SMD компонент возле мультиконтроллера
Так оставлять конечно же не стоит, особенно в обвязке мульта. По этому убираю остатки повреждённого элемента
И на его место ставлю новый. После запайки отмываю флюс.
В принципе вот и весь ремонт (хотя он мог быть ещё более коротким, если бы у меня были более прямые руки). Дальше вернул материнку на своё законное место
И как говориться «А потом были тесты, тесты, тесты». Которые показали что теперь из аудио разъёмов материнской платы идёт не абы что, а вполне себе качественный звук.
Такой вот маленький ремонт. Любите свою технику и она будет служить вам очень долго, всем бобра!
Поспешишь — кучу материнок спалишь
Принесли мать asus n56vm.
Просто посмотреть и оценить стоимость ремонта.
Силовые 3 и 5 вольт в коротком, ldo 3 и 5 вольт в коротком. В мультиконтроллере, хабе и в части шимов — дырки и прогары. Ну и дыра в плате , куда ж без нее 😞
Посоветовал искать рабочую плату.
Владелец ушел. и пришел, недели через 3-4 😳
Говорит " Я всё собрал и включил. Ноут весело помигал светодиодами пару секунд и выключился. Навсегда.
Я его весь принес — глянь что мне барыги впарили." и высыпал из пакета разобранный ноутбук.
Смотрим плату
Силовая линия 3v (на фото) и ldo 3v (за кадром) — в коротком замыкании.
При таком раскладе — ноут не мог весело "перемигиваться" при первом включении.
Решил полностью раскидать весь ноут.
Разбираю крышку матрицы :
а вот я тебя и нашел!
Знакомьтесь — это шлейф матрицы. Он немного перетёрся и загорелся.
Пазл почти сложился, но не весь. 🤔 Пара контрольных вопросов и всё стало ясно-понятно.
Самая-самая-самая первая неисправность : Разбили матрицу.
Потом ноут разобрали и поставили новый экран.
Он включился, какое-то время поработал и белый дым ушел в атмосферу. Дальше — покупка новой материнки.
Ну и вот это вот всё. 🙃
Матрицу глянул — ей хана. 😒
Хозяин грустит а мы дальше пинаем труп плату.
Погорельцев пока три : мультиконтроллер, шим дежурных напряжений и lan.
Больных и убогих выкидываем за борт — короткое замыкание ушло. Значит будем ставить новый шлейф и подкинем тестовую матрицу.
Плата включается и посты проходят до AB — полная инициализация платы есть и есть картинка на внешний монитор.
Но не все спокойно в датском королевстве:
на матрице есть подсветка, но вместо изображения — полоски.
Пробегаемся по колодке подключения шлейфа.
35 ножка edid_clk_phc_r — заниженное сопротивление 😒
На этой веселой ноте нас покидает мост (интеловский hm76) и владелец ноутбука. 😥
Сказал, что у него дома есть ещё один сломанный ноутбук и он будет чинить его. И снова сам 🤣
Пожелаем ему попутного ветра, а сами продолжим работы.
Из закромов родины достаем рабочий хаб и меняем.
Вот теперь есть картинка и на матрицу.
И ремонт окончен 🙂
Результат спешки и невнимательности : две убитых материнки, матрица и его шлейф.
Падение частот процессора в ноутбуке Asus
Попал в руки ASUS ROG zephyrus g15 — неплохая конфигурация с Ryzen 7 на борту, gtx 1660ti, 16gb ddr4 и быстрым ссд м2 третьего поколения.
Фото, как говорятся, из интернетов. Ах да, ещё и экран 120 гц. Неплохой конфиг, но как только включаешь винду — жуткие тормоза. После переустановки той самой винды владельцем. Проверяю драйвера, версию биос — всё стоит самое новое, открываю диспетчер задач
Бум, шакалака (и да, я готов к отдельному котлу в аду для людей, которые фоткают экран ноутбука) Невероятные 0,39 ГГц скорость работы процессора, от базовых 2300, а в режиме буста до 3,5 доходит. Здесь же — постоянно 0,39. Перезагружаю ноут, открываю сразу диспетчер — буквально 30 секунд на нормальной частоте, потом снова падает. Захожу в биос, может чего там наклацали — ничего не вызвало подозрений, но на всякий случай делаю восстановление настроек биос по дефолту, сохраняю и выхожу — заработало. Нормальная частота, всё летает и даже 120 гц на экране наконец-то видно (что выглядит довольно приятно, к слову). Перезагрузка ноута — и всё возвращается на круги своя. Захожу в биос, сбрасываю/сохраняю — снова всё нормально работает. До следующей перезагрузки, либо достаточно даже просто закрыть/открыть крышку ноута. Нахожу решение на xda- у парняги из США точно такая же проблема с таким же ноутом, и не у него одного. И тоже после переустановки системы. После недолго чтения ветки находится решение — Armoury crate. Утилита от Asus со всякими игровыми и не только настройками. А ещё она управляет питанием ноутбука. Скачать с русского сайта не удалось, нашёл на американском ехе файл, так что если кто будет искать — ищите сразу на асусточкаком.
Установка, перезагрузка ноута — и тест на всю ночь.
И да, ноут не всю ночь маслал на полной загрузке проца, включил сериал на повторе и загружаться кой-чего поставил. А тут уже стресс тест включил, чтоб убедиться, что не скидывает частоту. Надеюсь, кому-то поможет. В нашем сегменте решения не нашёл, видимо потому что ноут совсем свежий и никому ещё в голову не пришло полностью на нем винду переставлять. Решение простое, но эффективное. Всем удачи.
