Установка материнской платы — как самостоятельно установить материнку

Вы можете подключать эти компоненты в любой последовательности, но всё же изначально рекомендуется подключить блок питания, дабы иметь возможность отслеживать работоспособность системы. К тому же, некоторые компоненты требует подключение не только к материнской плате, но и к блоку питания.
Как установить материнскую плату в системный блок Как запустить блок питания без материнской платы

Этап 1: Подключение блока питания

Блок питания – это одни из главных элементов любого компьютера. Его желательно подключить в первую очередь. Подключение происходит при помощи специального кабеля на с 24 контактами (24 pin). Также есть варианты, где главный кабель имеет вид 20+4, то 20 контактов основных и ещё 4 дополнительных. Когда будете производить установку, то ни в коем случае не подключайте блок питания к электросети.

Помимо основных контактов на блоке питания есть и дополнительные, которые нужны для подвода питания для винчестера, процессора, видеокарты и т.д. На данном этапе вы будете работать с основным кабелем на 24 контакта.

Найдите его. Он самый крупный среди всех кабелей, плюс, иногда может выделятся цветом или обозначаться соответствующей надписью. Аналогично нужно найти под него разъём на материнской плате. Он тоже крупнее остальных и может носить определённые пометки. Просто подключите провод к этому разъёму и всё. Удостоверьтесь, что кабель достаточно плотно установлен, но не нужно использовать силу, так как вы можете повредить материнскую плату и/или кабель. На некоторых моделях предусмотрены специальные защёлки, воспользуйтесь ими.

Этап 2: Подключение к питанию сокета

Перед тем, как установить в процессорный сокет центральный процессор и кулер, нужно запитать его от блока питания. Несмотря на то, что сокет тоже расположен на материнской плате, питание он получает от отдельного кабеля. Данный кабель имеет всего 4 контакта (обозначается как 4 pin), отличается от остальных небольшим размером, а также выраженной квадратной формой.

Подключается к разъёму, расположенному возле чипсета. Удостоверьтесь, что вы плотно установили кабель в разъём, используйте специальные защёлки для более плотной фиксации, если те предусмотрены в конструкции.

Этап 3: Подключение передней панели

На передней панели расположены кнопки включения, индикаторы питания, разъёмы под USB и аудиоустройства. Желательно подключить эту панель сразу после того, как вы запитали материнскую плату, дабы можно было проверить сразу же работоспособность всего компьютера.

Кабели, представленные на передней панели, имеют по 1-2 pin (контакта) и подключаются непосредственно к материнской плате. Подключать их нужно в определённой последовательность и к определённым разъёмам. Разъёмы и кабели имеют специальные пометки, благодаря чему вы вряд ли сможете ошибиться, а вот касательно последовательности подключения нужно смотреть в документации к материнской плате, либо передней панели.

Всего есть несколько кабелей:

• PowerSW – отвечает за работоспособность кнопки включения. Может обозначаться красным, белым или зелёным цветом, реже жёлтым и чёрным. Имеет 2 контакта;
• ResetSW – отвечает за кнопку перезагрузки компьютера. Обычно обозначен жёлтым цветом. Тоже имеет по 2 контакта;
• PowerLED – кабель, отвечающий за работоспособность индикатора питания. Имеет всего 1 контакт, не имеет особого цветового обозначения;
• DDLED – этого кабеля может и не быть, либо под него может не быть разъёма на материнской плате. Кабель отвечает за работоспособность индикатора загрузки жёсткого диска. Имеет всего 1 контакт.

Также в конструкции передней панели могут быть встроены кабели под USB и Audio выходы.

Подключайте кабели в строгом соответствии с инструкцией, которая приложена в комплекте с передней панелью, либо материнской платой. Старайтесь закрепить контакты максимально плотно, но не применяйте силу, так как они очень хрупкие.

Подключение аудио передней панели к материнской плате

Чтобы использовать эти разъемы, ваша материнская плата должна иметь встроенную звуковую карту (другими словами, встроенный звук). Однако установка не так проста, как кажется, и в сегодняшней колонке мы объясним, как это нужно сделать.

В конце каждого провода имеется небольшой черный разъем, и в этом разъеме мы можем прочитать функцию провода. Вы найдете следующие провода: Mic In (или Mic Data), Ret L, Ret R, L Out (или Ear L), R Out (или Ear R) и два Gnd (или Ground). Если вы внимательно посмотрите, то увидите провода Ret L и L Out подключены друг к другу, то же самое происходит между проводами Ret R и R Out.

Рис №5.0. Подключение аудио к материнской плате.

Вы должны найти место установки таких проводов в вашей материнской плате. Это место обозначается как Audio, External Audio, Ext Audio, Front Audio, F Audio, HD Audio или что-то в этом роде. Это разъем состоит из 9-контактного разъема, и есть два перемычки, которые устанавливают соединение некоторых из этих контактов. Точное положение этого разъема варьируется в зависимости от модели материнской платы.

Рис №5.1. Вид штекера аудио на материнской плате.

Для установки проводов первым шагом является понимание системы нумерации штырей разъема материнской платы. В разъеме есть девять контактов, но разъем считается 10-контактным, потому что один из контактов был удален (контакт 8). Перемычки соединяют контакты 5 и 6 и 9 и 10. Поскольку имеется пространство без штифта (контакт 8), легко обнаружить нумерацию других контактов.

Рис №5.2. Распиновка аудио на материнской плате.

Удалите перемычки. Подключение проводов должно быть выполнено следующим образом: Mic In to pin 1; Gnd — контакты 2 и 3; R Вывести на вывод 5; Ret R для вывода 6; L Вывод на контакт 9, а Ret L — на контакт 10.
ЖелезоКомпьютерНастроикаРаспиновка

Как подключить переднюю панель, если совсем ничего непонятно

Посмотрите на фото ниже:

Вот хороший пример — старый тип распайки, к тому же мой самый не любимый. Во-первых, ничего не подписано, а во-вторых, контакты никак не скомпонованы, и не понятно какие из них образуют пары.

Здесь есть два решения проблемы:

Решение номер раз:

Найти инструкцию к материнской плате и посмотреть, где и какие контакты. Гениально, правда?

Решение номер два:

Если нет инструкции, то можно воспользоваться следующим способом: компьютер включается в электрическую сеть, а затем по очереди кратковременно замыкаются отверткой рядом стоящие пары контактов. Когда при очередном замыкании компьютер запустится, — та пара контактов и отвечает за кнопку включения (Power). Таким же способом находится кнопка сброс (reset), только уже при работающем компьютере (при замыкании контактов для кнопки Reset компьютер перезагрузится)

Индикаторы работы жесткого диска и работы компьютера придется уже искать методом «втыка», пока они не заработают.

Примечание: таким способом я пользуюсь довольно давно, и ни одной материнской платы еще не испортил. Вам же советую быть крайне аккуратными, — за убитые платы по вашей неосторожности я не отвечаю.

На этом я заканчиваю разбор подключений передней панели. В будущем планируется еще много интересных и полезных статей – подписывайтесь на обновления, чтобы быть в курсе событий на сайте.

В этой статье вы узнаете, как подключить переключатель питания, сброса и светодиоды, а также аудио и USB-порты к материнской плате. Прежде чем пытаться соединить их, очень важно знать место, и полярность подключения. Для этого необходимо найти схемы в руководстве по материнской плате, которые подскажут вам точно, где находится каждый набор контактов на материнской плате или воспользоваться информацией в этой статье.

Установите материнскую плату в корпус

Теперь обратим внимание на стойки материнской платы. Эти предметы медного цвета, также известные как штифты материнской платы, используются для крепления материнской платы к корпусу.

Некоторые компьютерные корпуса поставляются с предустановленными стойками материнской платы, в то время как для других вам придется вкручивать стойки самостоятельно. Не забывайте затягивать колышки плоскогубцами, а не просто большими пальцами.

Установка материнской платы: медленно опустите материнскую плату в корпус компьютера так, чтобы

1. отверстия материнской платы совпадали с стойками на корпусе
2. порты на задней панели материнской платы должны совпадать с экраном ввода / вывода

Возьмите отвертку и прикрепите материнскую плату к корпусу компьютера винтами, которые идут в комплекте с корпусом компьютера. Чтобы материнская плата была надежно закреплена, ее необходимо закрепить как минимум четырьмя винтами.

Подключение индикаторов и кнопок питания

Компьютерный корпус имеет кнопки для управления питания которые подключаются к материнской плате, и светодиоды для обозначения деятельности материнской платы. Вы должны подключить эти кнопки и индикаторы к материнской плате с помощью проводов из передней части корпуса показанные на рисунке №1, в разъеме на материнской плате (рис. №2). Надпись на материнской плате возле разъема панели показывает место подключения каждого провода и полярность каждого из них однако надписи с обозначениями присутствуют не всегда на материнской плате. Найдите в компьютерном корпусе разъемы передней панели (см. рис. 1). Далее находим разъём на материнской плате обычно он находится внизу материнской платы, и подписан надписью PANEL1 или JFP1, он может быть в разном исполнении(см. рис. 2.0, 2.1).

Рис. №1. Разъемы передней панели.

Рис № 2.0. Разъем передней панели на материнской плате.

Рис № 2.1. Разъем передней панели на материнской плате.

Группа системных кабелей, показанных на картинке №1 имеют два провода, которые имеют цветовую маркировку. Черный или белый провод это земля (GND), а провода других цветов(красный, синий, зелёный, оранжевый) это питание. Подключение осуществляется с лева на право, при подключении Все плюсовые контакты всегда будут находиться слева кроме кнопки reset, однако полярность кнопок неважна так как кнопки при нажатии замыкают контакты.

Просто установите эти провода к разъему с тем же именем на материнской плате соблюдая полярность светодиодов.

Рис № 2.2. Полярность проводов передней панели.

Ниже перечислены возможные сокращенные имена для них, которые будут записаны на самих соединителях.

PWR-SW, PW SW, PW = Кнопка питания (Power Switch)(не требуется полярность). Элемент управления кнопка питания, которая позволяет включать и выключать компьютер.

PWR-LED, P-LED, MSG = Светодиод питания (Power LED)(требуется полярность). Индикатор показывает когда компьютер включен или находится в режиме ожидания.

RES-SW, R-SW, RES = Переключатель сброса (Reset Switch) (не требуется полярность). Кнопка сброса для перезагрузки компьютера.

HDD-LED, HD = Светодиодный индикатор жесткого диска (Hard Disk Drive LED)(требуется полярность). Этот индикатор мигает при записи и чтении информации с жесткого диска.

SPK, SPKR, SPEAK = Внутренний динамик (Speaker)(требуется полярность), используемый для озвучивания звуковых сигналов, которые вы слышите от компьютера при загрузке.

Рис № 3. Распиновка контактов передней панели на материнской плате

Подключение USB передней панели к материнской плате

Для начала находим разъём USB на материнской плате, обычно он находится внизу материнской платы и подписан надписью F_USB или USB. Так же на каждом проводном разъеме(Рис №4.0) можно прочитать его значение, которое может быть +5V (или VCC или Power), D+, D – и GND.

Рис № 4.0. Полярность USB.

Далее необходимо просто установить каждый из проводов (+5V, D+, D – и GND) в нужное место на материнской плате, как показано на Рис.4.2.

Рис №4.1. Подключение USB 2.0 передней панель к материнской плате.

Рис №4.2. Подключение USB 3.0 передней панель к материнской плате.

Рис №4.3. Подключение USB 2.0 к материнской плате.

Подключение к питанию

Подключение источника электропитания состоит из двух этапов:

1. присоединение питания МП;
2. присоединение дополнительного питания центрального процессора (ЦП).

Первый вопрос решается относительно просто. Разъём электропитания МП сложно спутать с каким-либо другим. Он самый большой и имеет характерную форму. В его состав входят 20 или 24 контакта, и он всегда располагается у края МП, обращённого к передней части корпуса.

Установить его неправильно не получится. Пластиковые оболочки контактов имеют специальную форму и входят только в те гнёзда, в которые должны входить. Разъёмы с разным числом контактов также невозможно перепутать с соответствующими гнёздами. Допускается использование 20-ти контактного разъёма с гнездом на 24 контакта.

Важно! Возможна ситуация установки 24-х контактного разъёма в 20-ти контактное гнездо. Это не приведёт к необратимым последствиям, однако, делать это не рекомендуется, поскольку можно сломать элементы МП, находящиеся на месте отсутствующих 4-х мест гнезда.

Подведение дополнительного электропитания процессора может представлять проблему, поскольку мест для этого может быть несколько. Обычно, они имеют 4, 6 или 8 контактов. Присоединять необходимо все, просто некоторые обнаруживаются не сразу. Следует внимательно изучить МП и найти все эти места. Они также имеют ключ, и подсоединить их неправильно просто не получится.

Как поставить процессор на материнскую плату

1. Найдите на материнской плате сокет и откиньте металлическую рамочку.

2. На процессоре и на сокете имеются специальные выемки, поэтому установить элемент неправильно у вас даже не получится. Но повредить эти хрупкие компоненты из-за неаккуратных действий и прикладывания грубой силы можно. Поэтому будьте предельно осторожны.

3. После того, как процессор установлен, прижмите его рамкой.

4. Далее нанесите тонкий слой термопасты.

5. После этого сверху устанавливается радиатор охлаждения. У процессоров Интел в углах предусмотрено 4 отверстия под крепеж вентилятора. Поэтому достаточно установить радиатор сверху CPU и закрутить гайки. После этого кулер подключается к разъему питания. В процессорах АМД предусмотрены специальные пазы для установки вентилятора.

Цены в интернет-магазинах:

Gigabyte Материнская плата B365 M AORUS Elite Socket-1151v2 4xDDR4, 6xSATA3, 2xM.2, 1xPCI-E16x, 3xUSB3.1, 1xUSB3.1 Type C, DVI-D, DP, HDMI, Glan, mATX	ogo1.ru	7 480 Р
ASUS Материнская плата ROG Strix Z490-G Gaming (Wi-Fi) Z490 Socket-1200 4xDDR4, 6xSATA3, RAID, 2xM.2, 2xPCI-E16x, 5xUSB3.2, 1xUSB3.2 Type C, HDMI,…	flashcom.ru	20 260 Р
Gigabyte Материнская плата B550 DS3H Socket-AM4 AMD 4xDDR4, 4xSATA3, RAID, 2xM.2, 2xPCI-E16x, 4xUSB3.2, DVI-D, HDMI, Glan, mATX Ret	ogo1.ru	7 360 Р
ASUS Материнская плата Prime A320M-E A320 Socket AM4 2xDDR4, 4xSATA3, RAID, 1xM.2, 1xPCI-E16x, 5xUSB3.1, D-Sub, DVI-D, HDMI, Glan, mATX	flashcom.ru	4 520 Р
ASUS Материнская плата Prime B460-Plus B460 Socket-1200 4xDDR4, 6xSATA3, RAID, 2xM.2, 2xPCI-E16x, 4xUSB3.2, D-Sub, DVI-D, HDMI, Glan, ATX	ogo1.ru	10 170 Р
ASUS Материнская плата TUF Gaming B560-Plus WiFi B560 Socket-1200 4xDDR4, 6xSATA3, 2xM.2, 2xPCI-E16x, 4xUSB3.2, 1xUSB3.2 Type C, DP, HDMI, Wi-Fi,…	ogo1.ru	14 960 Р
Еще предложения

Современные графические адаптеры устанавливаются в слот PCI-Ex16. Далее нужно выломать заглушки на задней части корпуса, соответствующие месту монтажа видеокарты. После этого аккуратно вставить видеокарту в выбранный разъем. При правильном монтаже вы должны услышать характерный щелчок срабатывания замка. Если на графическом адаптере предусмотрены разъемы дополнительного питания, их нужно подключить к БП с помощью специальных кабелей. На заключительном этапе плату нужно жестко зафиксировать на корпусе с помощью крепежных изделий, которые поставляются в комплекте с адаптером.

Возможные проблемы

При подключении различных устройств к материнской плате могут возникнуть следующие проблемы:

• ПК не включается. Это говорит о том, что некорректно подсоединен проводок, отвечающий за кнопку включения компьютера. Необходимо еще раз проверить его подключение;
• машина включается, но система не загружается и на экране сразу появляется БИОС. Это значит, что не подключен накопитель с системой. Необходимо удостовериться, все ли SATA-провода подсоединены надлежащим образом. На некоторых кабелях отсутствует защелка, поэтому после их подключения они могут просто вылететь из разъема даже от небольшого толчка системного блока;
• не работают передние аудиовход/выход. Эта проблема может возникнуть не только и-за некорректного подключения. Иногда требуется включить эти разъемы через БИОС. Такая проблема встречается в биосе AMI.

Для подключения ауди на передней панели:

1. Зайдите в БИОС, нажав при включении ПК кнопку Del.
2. Выбираем пункт «Advanced».
3. Переходим в »Onboard device configuration».

Переходим в »Onboard device configuration»

Находим пункт меню «Тип передней панели»

Выбираем подключенную панель

Сохраняем настройки

Обзор и тест кулера Deepcool AS500

Модельный ряд башенных кулеров от Deepcool в 2020 году пополнился AS500. Производитель постарался сделать в нем упор на очень высокую производительность по умеренной цене, так как потребление и тепловыделение игровых процессоров верхнего сегмента в последнее время заметно подросло и спрос на системы охлаждения с TDP около 200 Вт и выше заметно увеличился.

Спецификация

• Модель: Deepcool AS500;
• P/n: R-AS500-BKNLMN-G;
• Совместимость с сокетами процессоров AMD: AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1;
• Совместимость с сокетами процессоров Intel: LGA 1200, 1150, 1151, 1155, 1156, 2011(-3) Square ILM, 2066;
• Подсветка: Addressable RGB;
• Дополнительно: в комплекте шприц с термопастой;
• Размер: 142 x 98 x 164 мм;
• Вес: 1030 грамм;
• Гарантия: 3 года.

• Рассеиваемая мощность (TDP): 220 Вт;
• Тип конструкции: башенная;
• Материал основания: никелированная медь;
• Материал радиатора: алюминий;
• Материал тепловых трубок: медь;
• Количество тепловых трубок: 5 шт.;
• Диаметр тепловых трубок: 6 мм.

• Разъем для подключения вентиляторов: 4-pin PWM;
• Количество вентиляторов в комплекте: 1;
• Модель вентилятора: Deepcool TF140S;
• Размер вентилятора:140 x 140 x 25 мм;
• Скорость вращения: 500-1200 ±10% об. в мин;
• Шум: до 29,2 дБА;
• Воздушный поток: 70,81 CFM;
• Статическое давление: 1,14 mmAq;
• Тип подшипника: FDB;
• Время наработки на отказ: не указано.

Упаковка и комплектация

Кулер продаётся в картонной коробке размером 181 x 142 x 239 мм, которая весит чуть больше килограмма. Тот, кто сталкивался с продукцией Deepcool, легко узнает фирменный стиль оформления в сером и зеленом цветах.

На задней поверхности коробки приведена таблица со спецификацией, а на одном из боков сделан схематичный рисунок с точными габаритами самого устройства.

В комплекте, кроме набора креплений, совместимых с актуальными сокетами desktop-платформ, и наглядной инструкции, вложен автономный контроллер управления подсветкой для тех конфигураций, которые не поддерживают подключение ARGB-устройств напрямую к материнской плате. Также AS500 комплектуется запасной парой пружин для подвеса вентилятора и небольшим шприцем с термопастой.

Внешний вид и конструкция

Дизайн Deepcool AS500 достаточно лаконичен. Но под кажущейся простотой скрывается много мелких декоративных и технологических деталей, которые задают своеобразный облик. Габаритные размеры оптимизированы под современные производительные конфигурации. Кулер сделан достаточно тонким, чтобы не создавать коллизии с высокими радиаторами модулей оперативной памяти, но при этом вытянут по высоте до 164 мм и прилично разросся вширь (142 мм), чтобы вместить 140-мм вентилятор. Высота может стать ограничением для использования в middle-tower корпусах начального сегмента. Вес собранного кулера также солидный — 1030 грамм.

Тело радиатора набрано массивом из 56 никелированных алюминиевых пластин толщиной 0,3 мм с межреберным расстоянием 2 мм. Фигурная форма пластин оптимизирована для снижения шума вихревых потоков и уменьшения сопротивления воздушному потоку. Края пластин скруглены для того, чтобы пользователь случайно не порезался при установке.

Радиатор равномерно пронизан пятью никелированными медными тепловыми трубками диаметром 6 мм.

Верхняя часть радиатора накрыта фигурной декоративной пластиковой накладкой с элементом подсветки.

Тепловые трубки в основании запрессованы в никелированное медное основание.

Вентилятор подвешен на радиатор с помощью двух пружин проволочного типа. Это очень удобный вариант крепления, позволяющий регулировать высоту подвеса и легко снимать вентилятор для обслуживания. Возможна установка ещё одного вентилятора с противоположной стороны при необходимости.

Пример установки

Крепления от кулера расфасованы по разным пакетам в зависимости от модели сокета, для которого они предназначены. Тестовый стенд собран на материнской плате MSI MEG X570 ACE, которая предназначена для процессоров Ryzen, поэтому пример сборки показан применительно к сокету AM4.

Установка креплений достаточно простая, но требует немного поработать отвёрткой, так как первым этапом снимаются заводские пластиковые чёрные защёлки вокруг сокета на материнской плате, которые держатся на четырёх винтах со шлицем Phillips. Заводской бэкплейт с АМ4 снимать не нужно. К его четырём крепежным точкам вторым этапом прикручиваются специальные винты-проставки с накатанной частью, нижняя половина которой — пластиковая. Это сделано, чтобы не повредить текстолит материнской платы. Третьим шагом на них устанавливаются две опорные пластины, фиксируемые гайками с накатанной головкой. На всех этих этапах достаточно затянуть элементы креплений усилием рук.

Кулер подвешивается на два специальных резьбовых выступа получившихся направляющих с помощью подпружиненных гаек в основании. Как видно, вся сборка занимает несколько минут и с ней справится даже новичок.

В описании кулера обоснованно используется фраза «Designed for maximum RAM height compatibility», так как малая толщина радиатора позволяет ему не накрывать слоты оперативной памяти на материнских платах.

Подсветка

Современная сборка ПК не обходится без подсвечиваемых комплектующих. Поэтому AS500 не миновала участь приобщения к стану ARGB-компонентов. Верхняя декоративная крышка получила светодиодную ленту с матовым белым светорассеивателем по периметру.

Через тонированные стёкла корпусов ПК подсветка остаётся заметна, но выглядит простовато. Для большей эффектности не хватает ARGB-вставок на вентиляторе, так как под определенными углами слабо видна.

Синхронизация эффектов с другими устройствами работает корректно.

Комплектный кабель для подключения к разъёмам для адресных светодиодных лент с питанием +5 В имеет разветвленные штекеры, совместимые с разъёмами AsRock, ASUS, MSI и Gigabyte. Контроллер для автономного управления подсветкой напоминает небольшой пульт с тремя кнопками для переключения эффектов. Для его работы требуется только питание SATA.

Тестирование

Конфигурация тестового стенда

Паспортный тепловой пакет (TDP) процессора AMD Ryzen 7 2700X составляет 105 Вт. Однако в реальности потребление и выделение тепла при стресс-тестах значительно выше. Параметр CPU Package Power (SMU) в LinX и Prime 95 легко подбирается к значению

200 Вт, с которым может справиться далеко не каждый кулер классического башенного исполнения с одним вентилятором. Это достойный вариант для проверки возможностей Deepcool AS500.

Скорость и шум вентилятора

За активное охлаждение радиатора кулера отвечает один вентилятор Deepcool TF140S (DFr1402512CL) — это эффективная и тихая модель размера 140 х 140 х 25 мм с оптимизированной крыльчаткой сложного профиля. В точках её подвеса установлены резиновые демпферы для снижения передачи вибрации на металлический радиатор, поэтому во время тестов никаких паразитных звуков или дребезга зафиксировано не было. Подключение вентилятора осуществляется через стандартный четырёхконтактный разъём с поддержкой PWM.

Вентилятор вращается со скоростью до 1100 ±10% оборотов в минуту, создавая при этом воздушный поток до 70.81 CFM и оставаясь тихим. По измерениям с использованием прибора Актаком АТЕ-9015 с расстояния 1 метр в помещении без спецподготовки с фоном менее 30 дБА кулер генерировал шум менее 32 дБА при максимальной скорости вращения крыльчатки вентилятора.

Кулер Deepcool AS500 можно рекомендовать для тихих сборок или ПК, размещенных на столе рядом с пользователем.

Оценка основания кулера

Ровное отполированное основание кулера соприкасается с теплораспределительной крышкой процессора неидеально из-за двухточечного подвеса и приличного веса радиатора.

При нанесении термопасты тонким слоем по верхней части заметен недостаток прижима. Однако ближе к центру сила прижатия большая, поэтому на результате охлаждения данная особенность значимо не скажется.

Тестирование под нагрузкой

Максимальное значение параметра CPU Package Power (SMU), которого достиг Ryzen 7 2700X в тесте LinX 0.8.0K, составило 194 Вт по показаниям утилиты HWiNFO 6.32. При этом нагрев ядер процессора не превысил значение 83,3 °C. Это результат на 1-2 °C лучше, чем смогли показать некоторые двухсекционные системы жидкостного охлаждения AIO-типа, протестированные нами в близкой конфигурации ранее.

Температуры нагрева отдельных частей кулера, полученные тепловизором Seek Thermal Compact, при этом тесте показан на снимках ниже.

При игровом сценарии использования, на примере Far Cry 5, нагрев процессора Ryzen 7 2700X под кулером Deepcool AS500 колебался около отметки 58 °C, с редкими всплесками до 66,5 °C. Отличный результат для «классической башни».

Заключение

Компания Deepcool не в первый раз доказывает, что её системы охлаждения являются отличными экземплярами для самых горячих процессоров домашнего сегмента персональных компьютеров. Заявленная для Deepcool AS500 совместимость с процессорами, чей уровень TDP достигает 220 Вт, видится близкой к действительности. Кулер отлично подойдёт для ПК desktop-сегмента в разгоне или с HEDT-процессорами в стоке, не говоря уже об игровых сборках высокой производительности. При стоимости ниже 60$ в рознице Deepcool AS500 имеет все шансы завоевать популярность.

Обзор и тестирование трех системных плат Socket AM3 на интегрированных чипсетах AMD 880G и 890GX

На сегодняшний день платформа AMD Socket AM3 предлагает отличные возможности для построения персональных компьютеров начального и среднего уровней. Производительность достаточна в абсолютном большинстве задач, а грамотная ценовая политика позволяет успешно противостоять основному конкуренту. В этом деле велика заслуга широчайшего ассортимента системных плат, которые способны удовлетворить любого, даже самого требовательного пользователя. И сегодня мы познакомим вас с тремя решениями производства ASRock, ASUS и MSI, которые построены на интегрированных чипсетах AMD. Несмотря на первоначальное сходство, все три платы обладают рядом кардинальных различий, каждая из них предназначена для определённой сферы применения. Это становится очевидно, достаточно взглянуть на их спецификации:

Модель	ASRock 880-GXH/USB3	ASUS M4A88TD-V EVO/USB3	MSI 890GXM-G65
Чипсет	AMD 880G + SB710	AMD 880G + SB850	AMD 890GX + SB850
Процессоры	Socket AM3 Phenom II, Athlon II	Socket AM3 Phenom II, Athlon II	Socket AM3 Phenom II, Athlon II
Шина HT	HyperTransport 3.0, 5200 MT/s	HyperTransport 3.0, 5200 MT/s	HyperTransport 3.0, 5200 MT/s
Память	4 DIMM DDR3 SDRAM 1066/1333/1866 (O.C.), 16GB max	4 DIMM DDR3 SDRAM 1066/1333/1866/2000 (O.C.), 16GB max	4 DIMM DDR3 SDRAM 1066/1333/1866/2133 (O.C.), 16GB max
Количество подключаемых вентиляторов	5 (2x 4pin, 3x 3pin)	3 (1x 4pin, 2x 3pin)	2 (1x 4pin, 2x 3pin)
Слоты PCI-E	1x PCI Express 2.0 x16@x16 2x PCI Express 2.0 x1	1x PCI Express 2.0 x16@x16 1x PCI Express 2.0 x16@x4 1x PCI Express 2.0 x1	1x PCI Express 2.0 x16@x16/x8 1x PCI Express 2.0 x16@x2/x8 1x PCI Express 2.0 x1
Слоты PCI	3	3	1
Встроенное видеядро	Radeon HD 4250	Radeon HD 4250, SidePort DDR3 1333 МГц 128 МБайт	Radeon HD 4290, SidePort DDR3 1333 МГц 128 Мбайт
Видеоразъемы	DVI, HDMI, В-SUB	DVI, HDMI, В-SUB	DVI, HDMI, В-SUB
Порты USB	11x 2.0 (5 разъемов на задней панели) 2х 3.0 (Fresco FL1000G)	12x 2.0 (4 разъема на задней панели) 2х 3.0 (NEC µPD720200))	12x 2.0 (4разъемов на задней панели) 2х 3.0 (NEC µPD720200))
ATA-133	1 (AMD SB710)	1 (VIA VT6330)	1 (JMicron JMB368)
Serial ATA	5x SATA-2 (AMD SB710)	5x SATA-3 (AMD SB850)	5x SATA-3 (AMD SB850)
RAID	0, 1, 0+1, JBOD (AMD SB710)	0, 1, 0+1, 5, JBOD (AMD SB850)	0, 1, 0+1, 5, JBOD (AMD SB850)
eSATA	1x eSATA 2.0	1x eSATA 3.0	1x eSATA 3.0
Встроенный звук	Восьмиканальный HDA-кодек Realtek ALC892	Восьмиканальный HDA-кодек Realtek ALC892	Восьмиканальный HDA-кодек Realtek ALC889
Встроенная сеть	Gigabit Ethernet Realtek RTL8111DL	Gigabit Ethernet Realtek RTL8111E	Gigabit Ethernet Realtek RTL8111DL
FireWire	–	2x VIA VT6330(1 разъем на задней паели)	–
LPT	–	–	–
COM	+	+	+
BIOS	AMI	AMI	AMI
Форм-фактор	ATX	ATX	mATX
Размеры	305 x 220	305 x 244	244 x 244
Дополнительные возможности	ASRock UCC, Dura Cap, Turbo 50, InstantFlash	Core Unlocker, Express Gate, MemOK, Turbo key II, ASUS EZ Flash 2	APS, mFlash, OC Switch

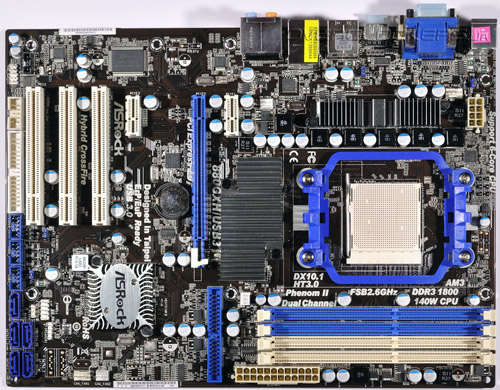

ASRock 880GXH/USB3

С продукцией компании ASRock у многих связаны противоречивые воспоминания. Лет семь назад этот производитель вышел на рынок как поставщик ультрабюджетных решений соответствующими потребительскими свойствами. К счастью, ASRock верно выбрал вектор развития, подтянул качество и теперь выпускает вполне конкурентоспособную продукцию. Сегодня мы познакомим вас с системной платой ASRock 880GXH/USB3.

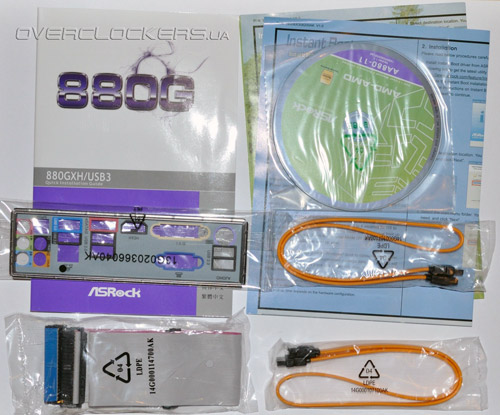

Комплект поставки

Плата поставляется в коробке небольшого размера, дизайн весьма сдержанный.

Из-за голографического покрытия надписи едва различимы. Кроме названия модели присутствуют логотипы «уникальных» технологий, которых вполне достаточно для такой недорогой платы. Имеется поддержка шины USB 3.0, ставшей де-факто стандартом даже в бюджетном ценовом диапазоне. Наличие ASRock UCC означает поддержку разблокировки скрытых ресурсов процессоров AMD. Dura Cap говорит об использовании во всех электрических цепях платы емкостей с полимерным электролитом. Multi VGA Output — поддержка вывода изображения на цифровые и аналоговые мониторы — это не заслуга ASRock, а элементарное использование возможностей встроенного видеоядра Radeon HD4250. Плата оснащена функцией авторазгона Turbo 50, работу которой мы проверим немного позже. Остальные логотипы могут поведать о поддержке процессоров Phenom II (в том числе шестиядерных) и Athlon II, совместимостью с Windows 7 и AMD Vision. Теперь взгляните на комплект поставки:

• заглушка на заднюю панель I/O Shield;
• два кабеля SATA;
• один шлейф АТА-133;
• DVD-диск с драйверами и программным обеспечением;
• руководство пользователя;
• буклет по сборке ПК.

Дизайн

Плата выполнена в форм-факторе АТХ. Как и большинства производителей ASRock несколько сэкономил на размерах, отчего ширина меньше привычных 245 мм. Это означает, что правый край платы при монтаже окажется не закреплен. Будьте осторожны при подключении разъемов питания и установке модулей ОЗУ.

Дизайн Asorck 880GXH/USB3 не вызывает никаких замечаний, а отдельные моменты и вовсе нехарактерны для бюджетного класса. В основе платы лежит набор системной логики AMD880G + SB710. Встроенный в северный мост видеоадаптер не имеет выделенной памяти Sideport, но это не должно приводить к катастрофическому падению производительности. Применение в качестве южного моста SB710 означает отсутствие поддержки SATA 6Gb/s, но зато есть технология АСС (Advanced Clock Calibration), которая позволяет разблокировать ядра и L3-кеш процессоров AMD. Материнская плата имеет всего один слот PCI-E 2.0 x16, что вполне достаточно для большинства пользователей. Зато для подключения плат расширения целых три слота PCI и два разъема PCI-E x1. Их расположение таково, что ни один из них не будет перекрыт даже при установке видеокарты с массивной системой охлаждения.

Дисковая подсистема реализована исключительно силами южного моста. На плате распаяны пять разъемов SATA 2.0 ( шестой выведен на заднюю панель в качестве порта eSATA) и один ATA-133. Дисковые накопители SATA могут работать в режиме AHCI или быть объединены в RAID-массивы различных уровней. Для подключения различной периферии есть 11 портов USB 2.0, пять из них на задней панели, еще шесть расположены на РСВ в виде контактных площадок. Имеется поддержка USB 3.0, причем реализована она благодаря контроллеру Fresco FL1000G, который встречается нам впервые. Гигабитный сетевой интерфейс обслуживается чипом Realtek RTL8111DL. Звуковая подсистема построена на кодеке Realtek ALC892, имеется даже оптический выход S/PDIF. Осталось добавить, что на плате имеется контактная площадка для подключения СОМ-порта и даже разъем FDD. О пользе последнего спорить не будем, так как существуют области применения, которые требуют использования дискет.

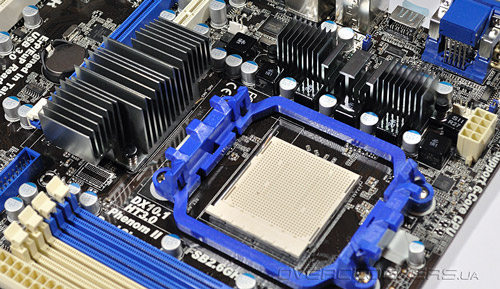

Нас приятно удивил подход инженеров ASRock к организации охлаждения. Северный мост чипсета накрыт массивным радиатором из алюминиевого сплава, который способен эффективно отвести тепло от системной логики и интегрированного видеоакселератора. В любом случае, не стоит забывать об организации вентиляции внутри системного блока.

Южный мост охлаждается небольшим плоским радиатором с радиальными ребрами. Но больше всего нас покорило наличие полноценной СО на силовых элементах преобразователя питания процессора! Да и сама система питания выглядит достаточно убедительно. Asorck 880GXH/USB3 поддерживает любые современные процессоры AMD c тепловыделением до 140 Вт включительно. Это возможно благодаря применению пятифазного преобразователя напряжения, который работает под управлением ШИМ-контроллера L6717 производства STMicroelectronics. Для питания вычислительных ядер используется четыре фазы, встроенный в процессор северный мост запитан от отдельной фазы.

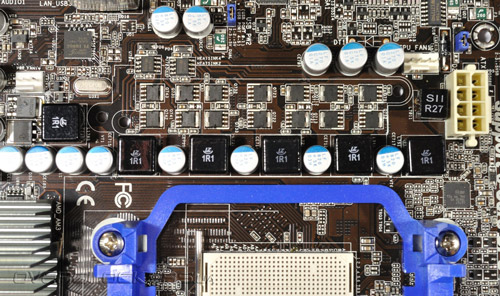

Питание к схеме преобразователя подводится с помощью дополнительного восьмиконтактного разъема EPS12V. Он, как и основной разъем АТХ расположен на краю платы, что добавляет удобства при сборке. В завершении рассмотрения дизайна РСВ мы не можем не отметить наличие целых пяти(!) разъемов для подключения вентиляторов, причем два из них имеют ШИМ-управление скоростью вращения. Если бы не «висящий» правый край РСВ, то за дизайн можно было бы поставить отличную оценку.

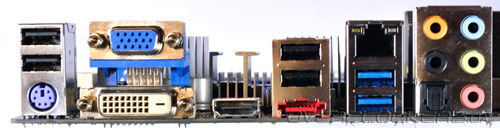

Задняя панель имеет следующую конфигурацию:

Здесь вы можете найти разъемы DVI, HDMI и D-Sub для подключения монитора, правда одновременно может работать только один из цифровых выходов. Есть пять портов USB 2.0, один из которых скомбинирован с eSATA, и два высокоскоростных USB 3.0. Обладатели клавиатур с разъёмом PS/2 обрадуются наличию соответствующего порта. Также на заднюю панель выведена колодка с аудиоразъёмами, включая оптический S/PDIF. На этом мы завершаем изучение дизайна ASRock 880GXH/USB3 и переходим к изучению BIOS Setup.

BIOS Setup

BIOS платы основан на коде AMI. Организация несколько меню несколько непривычна, но вполне удобна. Для входа в меню помимо Del можно использовать клавишу F2.

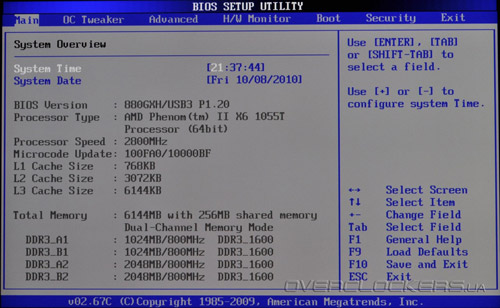

Раздел Main отображает системную информацию и позволяет установить дату/время. Все опции, связанные с разгоном, находятся в подменю OC Tweaker.

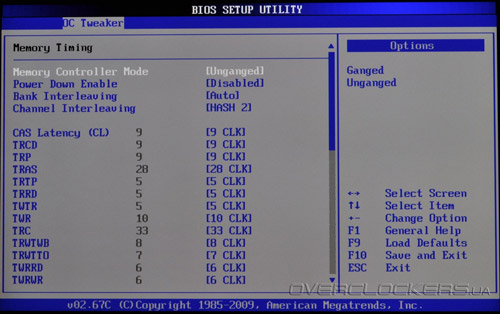

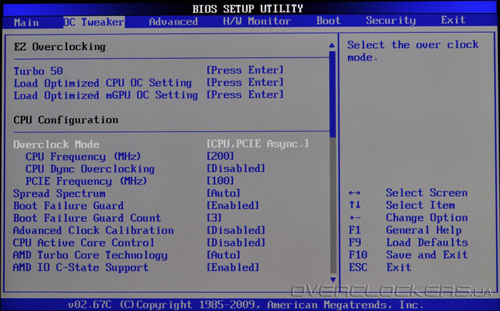

Пользователь может не полагаться на собственные силы и знания, а поручить разгон компонентов технологиям авторазгона. В разделе OC Tweaker сосредоточены опции управления процессором, такие как Turbo Core, ACC, CnQ, возможно деактивация отдельных вычислительных ядер. Также можно управлять базовой частотой, множителями и напряжениями питания процессора и NB, настраивать параметры шины Hyper Transport. Пользователю доступно изменение частоты и напряжения на видеоядре. Кроме того, BIOS позволяет сохранить до трех профилей настроек. В разделе OC Tweaker также находятся настройки делителя ОЗУ, а также регулировка напряжения и задержек памяти.

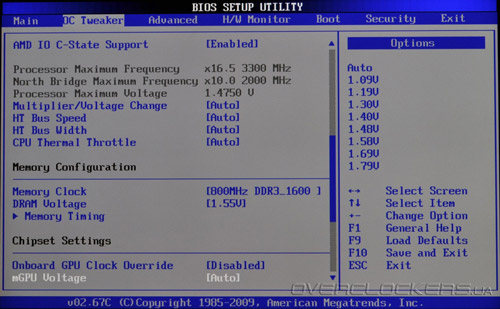

Перечень регулируемых напряжений невелик:

Параметр	Диапазон регулировки, В	Шаг, В
CPU Vlotage	0,6–1,925	0,0125
NB Voltage	0,6–1,925	0,0125
DRAM Voltage	1,3–2,0	0,05
mGPU Voltage	1,09–1,79	0,1

Впрочем, при удачном стечении обстоятельств этого вполне может хватить для успешного разгона.

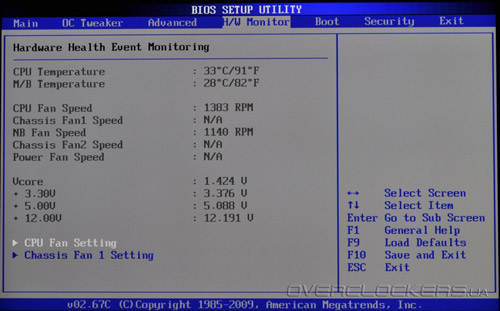

Раздел H/W Monitor, как следует из названия, отвечает за отображение температур компонентов, рабочих напряжений и скоростей вращения вентиляторов.

В этом разделе мы находим показания двух температурных датчиков, данные о скорости вращения всех пяти вентиляторов, а также четыре индикатора напряжения. Здесь же имеется автоматическое управление скоростью вращения двух из пяти вентиляторов.

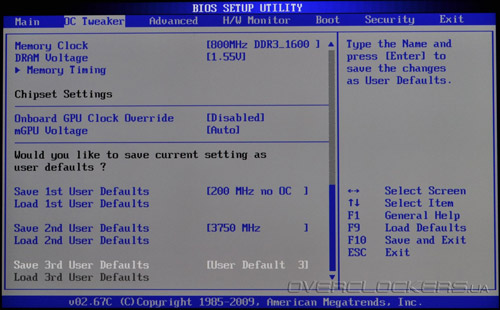

И напоследок отметим, что ASRock встроил в BIOS очень полезную функцию обновления прошивки InstantFlash.

Перед тем как перейти к рассмотрению следующей участницы нашего тестирования, подведем промежуточный итог по ASRock 880GXH/USB3. Эта плата может подойти тем, кто собирает недорогой игровой системный блок, не собирается строить CrossFire и готов мириться с отсутствием поддержки SATA-3.

ASUS M4A88TD-V EVO/USB3

Компания ASUS всегда славилась своими продуктами, предназначенными для любителей разгона. Системная плата ASUS M4A88TD-V EVO/USB3 как раз нацелена на энтузиастов с ограниченным бюджетом.

Комплект поставки

Плата поставляется в небольшой коробке, дизайн характерен для изделий ASUS последних серий:

Логотип Xtreme Design означает, что «материнка» выполнена на печатной плате с медными проводниками увеличенной толщины, имеет пониженный уровень электромагнитных помех, а продвинутые технологии энергосбережения позволяют экономить потребляемое электричество. Производителем заявлена поддержка DDR3 2000 МГц в режиме разгона. Системная плата ASUS M4A88TD-V EVO/USB3 позволяет разблокировать скрытые ядра и кеш-память благодаря технологии Core Unlocker. Также к услугам пользователя функция Express Gate, которая является облегченной версией одного из Linux-дистрибутивов и предлагает воспользоваться интернет-браузером, службой мгновенных сообщений и просмотром фотографий уже через 10 секунд после включения компьютера.

Комплект поставки представлен на фото.

• заглушка на заднюю панель I/O shield;
• пара кабелей SATA3.0;
• пара кабелей SATA2.0;
• шлейф ATA-133;
• набор разъемов для подключения кабелей передней панели Q-connectors;
• DVD-диск с ПО и драйверами;
• руководство пользователя.

Дизайн

Системная плата M4A88TD-V EVO/USB3 выполнена на РСВ стандарта АТХ. Расположение элементов плотное, но компоновка продуманная и не вызывает вопросов.

Плата построена на наборе системной логики AMD 880G с южным мостом SB850. Встроенное видеоядро Radeon HD4250 имеет выделенный видеобуфер Sideport объемом 128 Мбайт — за эту функцию отвечает микросхема памяти DDR3-1333 H5TQ1G63BFR-12С. Системная плата обладает двумя разъемами PCI-E 2.0 x16, на полной скорости работает только верхний, а к нижнему подведено четыре линии PCI-E 2.0. Это не лучшее решение для построения CrossFire, зато во второй слот можно установить плату обработки физики или RAID-контроллер. Также имеются три слота PCI, но всего один PCI-E x1. Такое соотношение вряд ли можно назвать оптимальным, ведь большинство новых плат расширения выпускаются именно для PCI-E.

Дисковая подсистема полностью соответствует современным требованиям: пять разъемов SATA 6Gb/s с возможностью организации RAID массивов различного уровня, один eSATA3.0 и разъем АТА-133. Последний реализован благодаря наличию контроллера VIA VT6330, который также отвечает за два порта IEEE1394 (один порт на задней панели, один в виде контактной площадки на РСВ). Порты SATA непривычно смещены почти под самые слоты ОЗУ, зато такая схема расположения не помешает подключению накопителей даже при использовании видеокарт повышенной длины. Системная плата поддерживает высокоскоростную последовательную шину USB3.0, для этого имеется контроллер NEC µPD720200. Южным мостом обеспечивается функционирование 12 портов USB2.0: четыре на задней панели, еще восемь распаяны на печатной плате. Звуковая подсистема построена на восьмиканальном HD-аудиокодеке Realtek ALC892. За сеть отвечает гигабитный контроллер Realtek 8111E. Плата не имеет поддержки FDD, а вот порт СОМ можно при особом желании вывести на заднюю панель, достаточно лишь подключить «косичку» к соответствующему разъему на РСВ.

Система охлаждения ASUS M4A88TD-V EVO/USB3 заслуживает особого внимания. Солидные радиаторы охлаждают северный мост и преобразователь напряжения, это должно положительно сказаться на стабильности работы при разгоне.

Южный мост охлаждается небольшим плоским радиатором, который вполне справляется со своими обязанностями. Но не стоит забыть, что даже самым лучшим радиаторам нужен обдув, так что позаботьтесь о вентиляции внутри корпуса системного блока, особенно при разгоне. Что же до разгона, то плата отлично подготовлена к работе в нештатных режимах. Для этого инженеры ASUS применили несколько необычных решений, облегчающих разгон системы. Взгляните на область в районе слотов DIMM:

Обратим ваше внимание на тумблера Core Unlocker и Turbo key II и маленькую кнопку MemOK. Если с первым тумблером вопросов не возникает, он включает функцию разблокировки скрытых резервов процессоров AMD, то на остальных двух мы остановимся подробнее. Turbo key II включает автоматический разгон, а MemOK позволяет загрузиться даже в том случае, если в BIOS выставлены нерабочие параметры ОЗУ. Эти маленькие помощники могут существенно облегчить кропотливый процесс подбора максимальных параметров разгона.

Подсистема питания ASUS M4A88TD-V EVO/USB3 выглядит чрезвычайно эффектно, и, мы надеемся, так же эффективно работает. VRM процессора построен по схеме «8+2», где восемь фаз питают вычислительные ядра, а оставшиеся две — встроенный в процессор северный мост. Схема управляется парой загадочных контроллеров EPU ASP0902 и PEM ASP0910. Увы, в сети нет информации и производителе и рабочих характеристиках указанных чипов. Сама же схема преобразователя выглядит следующим образом:

В цепях VRM, да и в целом на плате, применяются только высококачественные конденсаторы с полимерным электролитом. Заметим, что применение качественной элементной базы становится нормой для большинства современных компьютерных комплектующих. Преобразователь напряжения процессора получает питание от дополнительного восьмиконтактного разъема EPS12V. Такая мощная подсистема питания позволяет производителю заявлять поддержку любых процессоров AMD с тепловыделением до 140 Вт включительно. На этом фоне наличие всего трех разъемов для включения вентиляторов выглядит более чем странно.

Задняя панель ASUS M4A88TD-V EVO/USB3 содержит все необходимое для подключения периферии.

Здесь мы можем наблюдать полный набор разъемов для подключения мониторов: DVI, HDMI и D-SUB. Четыре порта USB 2.0, два порта USB 3.0 и разъем FireWire. На заднюю панель также выведен eSATA 3.0. Звуковая подсистема представлена шестью аналоговыми разъемами и оптическим выходом S/PDIF. Не забыт даже PS/2, что обрадует владельцев клавиатур, имеющих этот интерфейс. От рассмотрения дизайна и возможностей расширения мы переходим к BIOS.

BIOS Setup

Несмотря на применение в прошивке кода America Megatrend Inc., компания ASUS традиционно использует горизонтальную организацию меню BIOS Setup. На наш взгляд такое устройство по удобству ничем не отличается от меню, где разделы собраны в два столбца, а скорее является делом привычки и личных предпочтений. После входа в BIOS мы попадаем в раздел Main. В нем доступно изменение даты/времени, а также режим работы SATA-контроллера (IDE/RAID/AHCI), поэтому мы не будем останавливаться на нем подробно, а сразу перейдем к AI Tweaker.

Именно в этом разделе собраны все основные настройки, отвечающие за разгон компонентов. Доступно управление базовой частотой, множителями процессора и встроенного северного моста, частотой шины НТ. Имеется функция повышения тактовой частоты интегрированного видеоядра. Здесь же содержатся функции авторазгона, работу которых мы обязательно проверим. Регулируется все основные напряжения, их перечень велик, а диапазоны изменения так впечатляют, что BIOS предупреждает об установке опасных значений.

Параметр	Диапазон регулировки, В	Шаг, В
CPU Voltage	–0,3. +0,5	0,003125
CPU/NB Voltage	–0,3. +0,5	0,003125
CPU VDDA Voltage	2,5–2,8	0,1
DRAM Voltage	1,2–2,445	0,015
HT Voltage	1,2–1,4	0,01
NB Voltage	1,2–1,83	0,01
NB 1.1V Voltage	1,1–1,4	0,1
NB 1.8V Voltage	1,8–1,9	0,1
SB Voltage	1,1–1,4	0,1
SidePort Voltage	1,5–1,8	0,1

Будьте предельно осторожны в экспериментах по разгону на плате ASUS M4A88TD-V EVO/USB3, так как мощная подсистема питания и возможности BIOS могут вывести из строя комплектующие за считанные секунды!

На фоне буйства настроек напряжений подраздел настройки таймингов ОЗУ выглядит скромно.

Впрочем, и этого перечня вполне хватает для тонкой настройки. Тем паче, что большинство пользователей оставляют незнакомые параметры в значении «Auto».

Управление функциями процессора сосредоточено в меню Advanced.

Именно здесь можно активировать TurboCore, Cool’n’Quite, C1E, а также задействовать скрытые ядра и даже отключить отдельные вычислительные блоки.

Мы не станем рассматривать все многообразие подменю раздела Advanced а лишь отметим, что именно в нем содержатся опции управления встроенным видеоядром и дополнительными контроллерами.

Не менее интересен раздел системного мониторинга Power:

Перечень опций весьма скромный: два показания температур, три тахометра, да контроль четырех основных напряжений. Имеется управление скоростью вращения двух из трех вентиляторов.

Как и большинство системных плат, ASUS M4A88TD-V EVO/USB3 умеет сохранять профили настроек BIOS. Для этого в меню Tools имеется подраздел O.C. Profile. Доступно восемь слотов для сохранения настроек пользователя.

Остается лишь добавить, что инженеры ASUS снабдили плату встроенной утилитой для обновления прошивки ASUS EZ Flash 2, которая имеет одну неприятную особенность: отсутствует возможность возвратиться на предыдущие версии BIOS.

Промежуточный итог таков, что ASUS выпустил отличную плату с явным прицелом на энтузиастов разгона. ASUS M4A88TD-V EVO/USB3 станет отличным выбором для тех, кто не ищет компромиссов в функциональности, надежности и качестве, но готов отказаться от полноценного CrossFire.

MSI 890GXM-G65

Компания MSI предоставила для тестов системную плату на чипсете AMD890GX. Этот набор системной логики не слишком отличается от AMD880G: частота встроенного видеоакселератора повышена на 140 МГц и добавлена полноценная поддержка CrossFire. Плата MSI 890GXM-G65 выполнена в формате mATX, но это не ограничивает сферу её применения сборкой бюджетных компактных системных блоков.

Комплект поставки

Дизайн упаковки 890GXM-G65 выполнен в характерном для MSI стиле, такой дизайн стал стандартом для всех системных плат компании, за исключением «эксклюзивных» серий.

Лицевая сторона упаковки, кроме названия модели изделия, содержит минимум дополнительной информации. Несколько логотипов фирменных технологий сообщают нам о том, что системная плата поддерживает процессоры AMD Socket AM3, имеет технологию энергосбережения APS (Active Phase Switching) и функцию авторазгона OC Speed. Во всех электрических цепях применяются только конденсаторы с полимерным электролитом, что должно положительным образом сказаться на надежности и долговечности. Взгляните на набор аксессуаров:

• заглушка на заднюю панель I/O shield;
• один кабель SATA2.0;
• шлейф ATA-133;
• переходник питания Molex-to-SATA;
• DVD-диск с ПО и драйверами;
• руководство пользователя (не показано на фото).

Дизайн

И если комплект поставки 890GXM-G65 нас несколько разочаровал, то качество изготовления вопросов не вызывает. Несмотря на скромные размеры, а плата выполнена на РСВ формата Micro ATX, дизайн выглядит очень добротно.

MSI 890GXM-G65 построена на наборе системной логики AMD890GX + SB850. Серверный мост является старшей моделью в линейке интегрированных чипсетов AMD. Он поддерживает 22 линии PCI-E 2.0 и позволяет строить системы CrossFire по схеме «8+8». Инженеры MSI использовали возможности системной логики по максимуму — на плате расположены два слота PCI-E 2.0 x16. Первый по счету слот PCI-E x16 работает на полной скорости только при одной установленной видеокарте. В случае добавления второго видеоадаптера он переключается в режим х8, отдавая еще восемь линий PCI-E второму слоту. AMD890GX имеет встроенное видеядро Radeon HD4290, которое является самым мощным решением AMD на сегодняшний день. Для повышения производительности встроенного видео реализован выделенный видеобуфер Sideport на 128 Мбайт — его роль выполняет микросхема DDR3-1333 Hynix H5TQ1G63BFR-12С. MSI 890GXM-G65 имеет по одному слоту PCI-E x1 и PCI. Не густо, но не забываем что перед нами решение mATX.

Благодаря использованию SB850, дисковая подсистема позволяет подключить пять устройств SATA третьей генерации с возможностью организации RAID-массивов, шестой порт выведен на заднюю панель для подключения устройств eSATA 3.0. Поддержка двух каналов ATA-133 обеспечивается дополнительным контроллером JMicron JMB368. Для подключения периферии служат 12 портов USB2.0, а благодаря контроллеру NEC µPD720200 поддерживаются еще два порта USB, но уже версии 3.0. За работу Gigabyte Ethernet отвечает Realtek 8111DL, звуковая подсистема построена на HD-кодеке Realtek ALC889. Есть поддержка COM-порта, но не хватает FireWire. Плата имеет пару DIP-переключателей, которые управляют функцией OC Speed. Комбинируя положения этих переключателей можно легко добиться увеличения базовой частоты до 20%.

Плата имеет продуманную систему охлаждения. Преобразователь напряжения процессора и северный мост накрыты радиаторами, которые соединены тепловой трубкой.

Южный мост имеет очень скромное тепловыделение, а потому для его охлаждения хватает компактного плоского радиатора. Но мы не перестанем повторять: для работы радиаторов необходима вентиляция, что особо актуально в условиях компактных корпусов mATX.

Силовая подсистема MSI 890GXM-G65 позволяет устанавливать даже самые мощные процессоры AMD с энергопотреблением до 140 Вт включительно. Этот факт становится очевидным, достаточно взглянуть на VRM центрального процессора:

Пятифазный преобразователь управляется ШИМ-контроллером isl6323A производства Intersil. MSI «разбаловала» нас применением интегральных сборок DrMOS, но это остается прерогативой старших моделей. VRM построен с использованием обычных MOSFET, но это ничуть не мешает ему справляться со своими обязанностями даже при разгоне шестиядерных процессоров. Несколько огорчает использование четырехконтактного разъема дополнительного питания, так что в экспериментах по разгону не стоит увлекаться чрезмерным повышением питающих напряжений. Также некоторое удивление вызывает наличие всего двух разъемов для подключения вентиляторов, один из которых поддерживает управление скоростью вращения методом ШИМ (широтно-импульсной модуляции).

Задняя панель имеет следующую конфигурацию:

Все просто: четыре USB2.0, два USB3.0, eSATA 3.0, комбинированный разъем PS/2 и RJ-45 гигабитной сети. Присутствуют также полный набор видеовыходов и аудиоразъемов, не забыт оптический S/PDIF. Однако не обошлось и без «ложки дегтя». Для плат, назначение которых работа в медиацентре, крайне желательно наличие поддержки IEEE 1394. Учитывая копеечную стоимость контроллера FireWire такая экономия остается для нас загадкой. Оставим дизайн MSI 890GXM-G65 и перейдем к изучению BIOS Setup.

BIOS Setup

Прошивка основана на коде AMI, но, в отличии от плат ASRock и ASUS, имеет традиционный внешний вид. Организация и функциональность BIOS похожи на таковые у MSI 870A Fusion Power Edition. Именно поэтому мы подробно остановимся только на разделах, отвечающих за разгон и системный мониторинг. Все основные опции тонкой настройки быстродействия находятся в разделе Cell Menu.

Здесь сосредоточены настройки работы процессора, ОЗУ, базовой частоты, интегрированного видеоядра, а также регулировки питающих напряжений всех основных узлов системной платы. Диапазоны установки и шаг изменения напряжений представлены в таблице:

Параметр	Диапазон регулировки, В	Шаг, В
CPU VDD Voltage	1,1–1,475	0,0125
CPU-NB VDD Voltage	1,1–1,475	0,0125
CPU Voltage	Зависит от CPU Vdd	Зависит от CPU Vdd
CPU-NB Voltage	Зависит от CPU-NB Vdd	Зависит от CPU-NB Vdd
DRAM volrage	0,965–2,45	0,004–0,008
NB Voltage	1,048–1,65	0,004–0,008
SB Voltage	0,88–1,39	0,004–0,008

В раздел H/W Monitor находятся показания датчиков состояния системы:

Контролируются две температуры, две скорости вращения вентиляторов и четыре основных напряжения. Вентиляторы имеют функцию автоматического управления оборотами в зависимости от температуры. Для подавляющего большинства пользователей функциональность этого раздела вполне достаточна.

Как и большинство современных плат MSI 890GXM-G65 имеет встроенную систему сохранения профилей. Вы можете сохранить до шести комбинаций параметров BIOS, а в случае неудачного разгона плата услужливо предлагает загрузить любой из профилей без захода в BIOS. И, конечно, имеется встроенная программа для обновления прошивки M-Flash.

После подробного знакомства с платой четко вырисовывается предназначение MSI 890GXM-G65: работа в составе компактных игровых станций с возможностью построения CrossFire, или использование как основы для мощного и функционального HTPC.

Разгонный потенциал

Все три участницы нашего сегодняшнего обзора обладают неплохими задатками в плане разгона и наши эксперименты это подтвердили. Для начала разрешите ознакомить вас с методикой разгона. При поиске максимальной базовой частоты мы устанавливаем множитель процессора в значение х10, отключаем Turbo Core, C’n’Q и C1E. Множители NB и НТ устанавливаются в значения х8. В процессе разгона используется пара модулей DDR3 PC-10660 2×1 ГБ от Take-Ms, которые абсолютно стабильно работают на частоте 1660 МГц с задержками 9-9-9-28-2Т при напряжении 1,6 В. Исследование разгонного потенциала процессора зависит от успехов в увеличении частоты тактового генератора, поэтому алгоритм действий выбирается под каждый конкретный случай. Но есть и ряд общих моментов: мы не подаем на процессор напряжения Vcore выше 1,5 В и стараемся удерживать частоты HT и NB не выше 2700 МГц. Также в процессе исследования проверяются функции авторазгона, но только в том случае, если прирост частоты превышает 20%. Иначе такой авторазгон не имеет практического смысла.

Начнем с ASRock 880GXH/USB3. Разгон нашего тестового Phenom II X6 1055Т оказался ограничен возможностями платы в подъеме базовой частоты. Несмотря на все ухищрения, мы не смогли преодолеть отметку в 268 МГц. Для ОЗУ был выбран весьма щадящий режим: 1430 МГц при задержках 9-9-9-28-2Т, так что не это стало сдерживающим фактором.

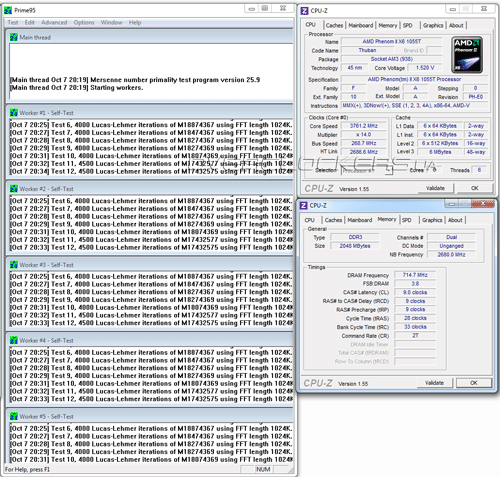

Максимальный же разгон процессора составил 3760 МГц для вычислительных ядер и 2680 МГц для контроллера памяти и кеша L3. При таких параметрах система проходила длительный стресс-тест Prime95.

Для повышения стабильности было установлено напряжение Vcpu, равное 1,48125 В, а на северный мост подано 1,275 В. В процессе работы плата сильно завышала напряжение, программа CPU-Z фиксировала Vcpu на уровне 1,52 В, так что будьте внимательны и не забывайте контролировать это параметр.

«Материнка» ASRock обрадовала неплохим автоматическим разгоном. В зависимости от установленного CPU пользователю доступен выбор одного из профилей быстродействия. Мы получили стабильный авторазгон тестового Phenom II X6 1055Т до 3640 МГц! Это совсем немного не дотягивает до результатов, полученных кропотливым подбором параметров в ручном режиме. Таким образом, пользователь может увеличить частоту процессора на целых 30% буквально «в одно касание». Но при этом придется смириться с отключением энергосберегающих технологий и Turbo Core.

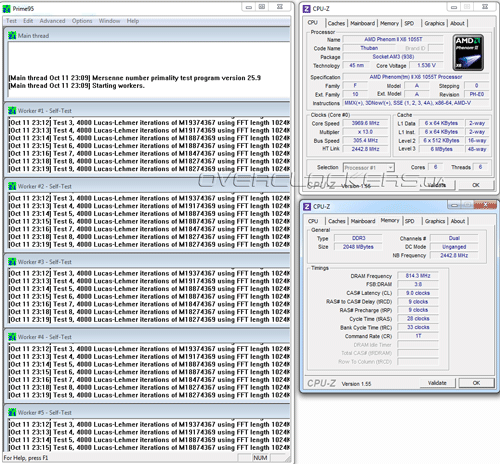

С самого начала тестирования мы возлагали на ASUS M4A88TD-V EVO/USB3 большие надежды, которые плата полностью оправдала. Потенциал увеличения базовой частоты составил 335 МГц! В процессе тестов выяснилось, что включение LoadLine calibration в CMOS Setup делает абсолютно бесполезной тонкую подстройку напряжения Vcpu. Под нагрузкой значение Vcpu возростало до 1,52-1,536 В независимо от значения, выставленного в BIOS. Отключение же LoadLine calibration приводило к просадкам напряжения и перегрузкам системы. Но это не единственный нюанс, с которым мы столкнулись в процессе тестов. Вторая особенность платы — интеллектуальная защита от перегрева процессора. При достижении температуры процессора 59 °C частота и напряжения понижались. Такая забота о пользователе похвальна, однако мы бы хотели иметь ручное управление данной функцией в BIOS.

После улучшения охлаждения (был обеспечен дополнительный приток свежего воздуха) тестовый экземпляр Phenom II X6 1055Т разогнался до впечатляющих 3965 МГц (305 х 13 МГц) при повышении напряжения Vcpu до 1,485 В. По показаниям CPU-Z на процессор подавалось напряжение 1,536 В, что и позволило удержать стабильность работы системы.

Следует отметить, что длительная работа CPU c таким напряжением может привести к деградации и даже выходу кристалла из строя. Именно поэтому мы допускаем работу системы в таком режиме только для проведения экспериментов. Во время разгона ОЗУ функционировала на частоте 1628 МГц с задержками 9-9-9-28-1Т при напряжении 1,6 В. Частота шины НТ равнялась частоте работы ИКП и составляла 2440 МГц. Несмотря на некоторые огрехи в работе BIOS ASUS M4A88TD-V EVO/USB3 продемонстрировала значительный запас прочности и может быть рекомендована энтузиастам экстремального разгона.

А вот с авторазгоном у платы не заладилось. Все дело в том, что при включении соответствующей функции в BIOS тактовая частота процессора увеличивается до 3260 МГц, но ему вовсе и не требуется повышения питающих напряжений для работы в таком режиме. В то же время «материнка» устанавливает Vcore на уровне 1,536 В. Эксплуатация в таком режиме недопустима, поэтому мы отказались от проведения дальнейших экспериментов. Вызывает недоумение также выбор режима работы ОЗУ: 932 МГц при задержках 6-6-6-18-1Т. Одним словом, программистам ASUS есть над чем поработать в плане оптимизации алгоритма автоматического разгона.

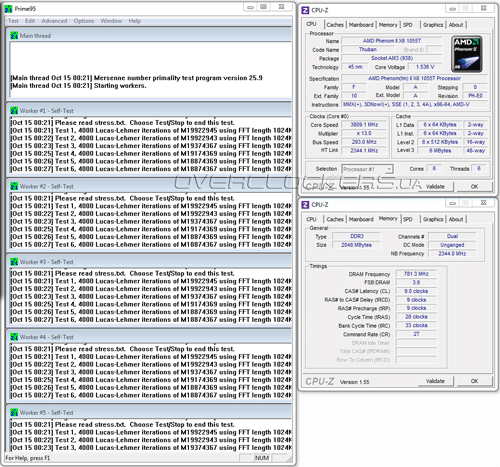

Последняя участница — системная плата от MSI — не вселяла оптимизма, в первую очередь из-за четырехконтактного разъема питания. На наши опасения оказались напрасными и MSI 890GXM-G65 прекрасно справилась с поставленной задачей. Частотный потенциал увеличения HTT оказался равен 295 МГц. Дальнейшее увеличение приводило к ошибкам в тесте Prime95 и даже появлению BSOD. При этом память работала на частоте 1572 МГц при задержках 9-9-9-28-2Т. Это отличный результат, который недостижим даже для некоторых полноразмерных плат. Максимальный же разгон процессора ограничился на отметке 3809 МГц (293 х 13 МГц), встроенный северный мост работал на частоте 2344 МГц.

Для обеспечения стабильности, Vcore было увеличено до 1,5 В, однако плата самостоятельно завышала его до…тех же 1,536 В! Это очень много для ежедневной эксплуатации, поэтому мы рекомендуем подбирать более щадящий режим работы. В любом случае, запаса прочности и возможностей BIOS хватит для серьезного разгона даже шестиядерных Deneb.

Авторазгон на MSI 890GXM-G65 реализован довольно необычным способом, для этого на РСВ распаяны два микропереключателя. Комбинируя их положения можно получить прибавку 10%, 15% или 20% к номинальной частоте. Плата без труда справилась с таким «детским» разгоном, поэтому мы сразу сосредоточились на ручном режиме.

Рассматривая системные платы с интегрированным видео, мы не могли обойти стороной разгонный потенциал видеоускорителей. В BIOS Setup всех трех участниц присутствуют опции управления частотой и напряжением встроенных видеоядер. Результаты всех трех участниц колебались в районе 850-900 МГц, что является типичным результатом для Radeon HD 4250/4290.

Тестовый стенд

• процессор: AMD Phenom II X6 1055T (2,8 ГГц, 6 ядер, TC on);
• кулер: Xigmatek HDT1284S (1400 об/мин);
• видеокарта: MSI N465GTX Twin Frozr II Golden Edition;
• память: Take-Ms PC-10660 (DDR3-1333@1600, 2×2 ГБ + 2×1 ГБ);
• жесткий диск: WD10FALS (1 ТБ, 7200 об/мин, 32 МБ);
• блок питания: Seasonic X-650 (650 Вт).

• ASRock 880-GXH/USB3 BIOS 1.20 от 24.06.2010;
• ASUS M4A88TD-V EVO/USB3 BIOS 1404 от 21.07.2010;
• MSI 890GXM-G65 BIOS V1.7 от 07.09.2010.

• Everest 5.50.2136 (Cache & Memory benchmark);
• wPrime Benchmark 2.03;
• SuperPi 1.5;
• Fritz Chess Benchmark;
• WinRAR 3.93 x64 (встроенный тест);
• Cinebench R11.5 (64bit);
• x264 HD Benchmark v3.0;
• 3DMark Vantage 1.0.1;
• FarCry 2;
• Resident Evil 5 benchmark;
• Tom Clancy’s H.A.W.X.

Мы стараемся придерживаться одной и той же методики тестирования. Это облегчает понимание материала и позволяет нарабатывать статистику результатов тестирований. Как и прежде, наши разделы поделены на три группы: синтетические тестовые пакеты, прикладные программы и 3D-игры.

Уже традиционно, наше тестирование открывает измерение пропускной способности ОЗУ в диагностическом пакете Lavalys Everest:

Плата ASRock немного отстает от других участниц, но это можно объяснить установкой CR в значении 2T. Среди оставшихся плат ASUS показывает чуть лучшие результаты. Посмотрим, сохранится ли эта тенденция в реальных приложениях.

Тесты wPrime 2.03 отлично демонстрируют многоядерную эффективность, а SuperPI — работу Turbo Core.

С работой многопоточных приложений и с функционированием Turbocore проблем нет ни у одной из участниц. Разброс результатов очень мал, что позволяет говорить о случайных отклонениях в процессе сбора результатов.

В группе прикладных программ у нас шахматные расчеты FritzChess Benchmark, архивация WinRar 3.93, рендеринг 3D-моделей в Cinebench 11.5R и сжатие HD-видео кодеком h264.

По результатам в прикладных программах ASUS и Gigabyte имеют очень близкую производительность, а пара ASRock-MSI отстает от них на доли процентов. Неприятное исключение в виде 3-5% отставания от других участниц неожиданно показывает MSI при выполнении операций архивации. На практике же мизерное различие не будет заметно ни в одном приложении.

Последняя группа тестов включает в себя синтетический Futuremark 3DMark Vantage, шутер от первого лица FarCry2, авиасимулятор Tom Clancy’s H.A.W.X. и консольную зомби-мясорубку Resident Evil 5. Измерения производительности в играх проводилось в разрешении 1650х1050, при высоких, но не максимальных параметрах качества. 3DMark Vantage запускался с профилем настроек Performance.

Результаты 3DMark не позволяют выделить однозначного лидера, а вот в играх у нас снова пара победителей и пара проигравших. ASUS и Gigabyte показывают очень близкие результаты и немного обгоняют MSI и ASRock, которые идут ноздря в ноздрю, но несколько позади пелотона лидеров. Это небольшое отставание абсолютно незаметно на глаз и никак не сказывается на комфортности игрового процесса.

Выводы

Пора подводить выводы тестирования этой разношерстной компании. Как мы убедились в процессе тестирования, все три платы имеют свои неоспоримые преимущества и заслуживают своего места в системных блоках различных категорий пользователей. Мы не станем выделять в отдельное преимущество наличие мощного и современного интегрированного видеоакселератора, так как это качество присуще каждой из участниц в одинаковой мере.

Подключение передней панели к материнской плате компьютера

Доброго времени суток, дорогие читатели. Как Вы поняли из заголовка, речь пойдет про подключение передней панели и разъемов мат.платы к корпусу или наоборот.

Это статья, которая представляет собой небольшое дополнение к некогда написанному материалу о сборке компьютера под одноименным названием “Собираем компьютер своими руками” или “Что есть что в компьютере, часть 2″.

Речь пойдет о небольшом упущенном, но немаловажном элементе, — подключении разъемов (всяких там кнопочек, лампочек и пр.) передней панели корпуса.

• Подключение передней панели — инструкция по подключению
• Что еще стоит знать
• Что делать, если не сохранилось документации к мат.плате
• Послесловие

Подключение передней панели — инструкция по подключению

На передней панели системного блока обычно находятся кнопки питания и ручной перезагрузки компьютера. Их тоже нужно правильно подключить к материнской плате. Кабели подключения обычно выполнены в виде пинов (что такое пины смотрите выше).

Они выглядят примерно так (кликабельно):

Power SW — кабелек кнопки включения; Power LED + — — кабели индикатора (лампочки) питания; HDD LED – кабель индикатора загрузки жесткого диска (та самая лампочка которая обычно мигает); RESET SW — кабель кнопки перезагрузки.

Правильное подключение передней панели подключение тоже важно, т.к без этого компьютер просто не включится.

На каждой материнской плате расположен так называемый блок контактов Front panel или сокращенно F-Panel . Обычно он находится в правом нижнем углу платы, но бывают и исключения. Вот так примерно он выглядит:

Подключение подключение передней панели и её пинов осуществляется вручную и для этого в сопроводительных документах к материнской плате обязательно есть подсказки.

Если документы есть, то подключить пины не сложно. Если нет, то на самой материнской плате вокруг или рядом с блоком F-Panel находятся подсказки. Если Вам повезло многократно, то в комплекте с мат.платой есть такой переходник:

В который Вы просто втыкаете, как показано выше, сами разъемы, а потом этот переходник в мат.плату и всё получается быстро и просто. Но везет так далеко не всем, да и наверняка Вы попали сюда потому, что пытаетесь подключить всё для уже бывшей (а не новой) материнсткой платы.

Что еще стоит знать

Кроме того, на передней панели системного блока иногда бывают интерфейсные разъемы USB (обычно их пара штук) и порты подключения наушников/колонок и микрофона. Выглядит это примерно так:

Кабели- пины, для подключении этих внешних USB -портов, внутри системного блока выглядят так:

Подключаются они к блокам пинов на материнской плате, которые называются F- USB1 и F-USB2 соответственно (выглядеть по цвету и расположению могут не совсем так, как на скриншоте ниже, но по форме и количеству\расположению штырьков все тоже самое):

Примерно аналогично выглядят порты подключения внешних звуковых входов, — отличается разве что положение\количество штырьков, так что подключение передней панели в этом плане не совсем сложная задачи.

Подключить их просто (в другие блоки пинов они просто не влезут). Но и для них в сопроводительных документах к мат плате тоже есть подсказки:

Собственно, всё и ничего сложного в этом нет.

Что делать, если не сохранилось документации к мат.плате

Либо возьмите лупу и внимательно изучите упомянутый выше разъем для подключения на материнской плате компьютера:

Обычно он хоть как-то, но символично подписан, раза так со второго или третьего можно угадать что там к чему и подключить всё корректно. Провода подключаются, как правило, надписью на себя:

Изредка второй ряд (дальний) смотрит надписями в другую сторону, но такое встречается достаточно редко. Так или иначе, как я писал выше, не с первого, так со второго раза — угадаете 🙂

Если же ничего не можете рассмотреть (мало ли зрение слабое или надписи плохо прописаны), то открываете сайт производителя мат.платы и там ищете раздел «Поддержка» (или типа того), где обычно можно скачать инструкцию от мат.платы, где всегда описано подключение.

Если найти на сайте производителя не удалось, то в интернете можно найти по запросу «название платы» + слово manual, при минимальном знании английского место для загрузки обязательно найдете, а там уже дело открыть, посмотреть и подключить.

Послесловие

На этом материал по сборке можно считать почти законченным, — остались мелочи по подключению колонок, мышек и всякой периферии.

Если есть какие-то вопросы или дополнения, — пишите в комментариях или с помощью формы обратной связи. Буду рад помочь и просто выслушать Вас.

PS : Представленное на рисунках компьютерное железо показано исключительно для примеров и ознакомления. Никакой рекламы.
PS2 : Статья написана человеком, обитающим в сети под ником Simoro (друга и помощника проекта). За что ему огромное спасибо .

Белов Андрей (Sonikelf) alt=»Sonikelf» /> alt=»Sonikelf» />Заметки Сис.Админа [Sonikelf’s Project’s] Космодамианская наб., 32-34 Россия, Москва (916) 174-8226

На моей передней панели помимо прочих USB и наушников/микрофона, есть также разъёмы MS, CF/MD, Sd/MMC и Sm/xD. Не могли бы вы пояснить для чего они нужны.

Это нечто иное как картридер, т.е. устройство для чтения карт памяти перечисленных Вами форматов. Эти карты памяти, как правило, используются в телефонах, кпк и прочих мобильных устройствах. Картридер же нужен для удобного и быстрого переноса информации с устройства на компьютер и наоборот.

Ну теперь мне всё понятно! Спасибо! =)

Эти разъемы которве вы описали называются кард ридером. Этот кард ридер обычно подключается к материнской плате к любой USB панели(набор F-USB1 или F-USB2 и т.д)

Как всегда полезная статья. Продолжайте в том же духе.
И помните вы лучшее!

Очень нужная статья! 🙂
На своей личной шкуре испытал её нужность пару месяцев назад, когда собирал новый компьютер из купленных в магазине деталей, не имея в этом никакого опыта) Обещал помочь друг, но его в тот день изнасиловали на работе до самой ночи, а я, естественно, ждать завтрашнего дня не собирался. 🙂
Таки собрал (на плате и на разъёмах услужливо написали, что куда следует совать), но глаза к концу процесса были как у хомячка-альбиноса)

сам лично комп с нуля не собирал (верней как не собирал свой лично разбирал на детали и потом собирал но там я видел что и где стояло) а когда собрал новый человек потом пере проверил правильно я собрал или нет оказалось да

Hi! В моем РС уже нет СОМ порта, но внутри я нашел «пеньки» для подключения СОМа. Они живые или это «рудимент» ? Где то у меня валялся коротенький переходник на проводах типа «пеньки — СОМ». Это как предусмотренно, висячий вариант?

Здравствуйте! У друга полетела «мать», я купил новую все собрал — все работает! Кроме. Аудио разъемов на передней панеле. Дело в разных наименованиях контактов на «маме» и на проводах (штучных, а не колодкой). Помогите устранить неис правность, пожалуйста!
«мама» Gigabyte GA-M720-US3.
Разъемы на «маме» Разъемы на Корпусных контактах
1. MIC MIC-in
2.GND MIC-Power
3.MIC Power Ground
4.NC L-OUT перемычка-L-RET
5.Lain Out(R) l-OUT перемычка-R-RET
6.NC Ground
7.NC
8.No pin
9.5.Lain Out(l)
10.NC

Hi!Нет это не «рудимент».Иногда в комплекте с мат.платой бывает COM-порт в виде шлейфа,который вставляется в эти «пеньки».Сам порт выполнен обычно в виде планки-заглушки,которую просто вставляешь в корпус.

доброго времени суток! проблема такая: взял старую мать у друга, а с ним ни мануала, ни диска. как определить производителя и модель? на самой матери я ничего не нашел. вопрос второй: как подключить эти коннекторы? там никаких обозначений нет. буду признателен за любую помощь!

Если на самой матери нету (хотя странно, обычно штампуют), то воспользуйтесь Everest.

Коннекторы либо по инструкции, либо глядя на плату (по идее тоже там подписаны разъемы должны быть).

А если не правильно подключить возможна ли самопроизвольная перезагрузка пк?

Теоретически — да.
Практически.. Надо постараться 🙂

Видимо я постарался.новая сборка при запуске перезагружается, точнее выключается и снова запускается БП менял,оперативку менял по одной и в разные слоты,видео карту отключил подключил встроенную всеравно отк. И запускается заново.температуру проверял все компоненты 30 градусов+-,(g4600,asus b250 prime plus 1050ti)помогите советом пожалуйста,а то уж думаю может я эти пины не так поставил.

Где-то да, но где точно сказать не могу 🙁

Возможно дело в биосе.
Если спикер издает больше 1 звука проверяйте по его сигналу что не так. Вытащите проводки передней панели и замкните отверткой контакты кнопки вкл. на мат плате, дабы исключить неправильное подключение. Проверьте ножки под процессором, вдруг погнуты (я такую из магаза получил и не работал 1 слот оперативки)

всем привет!
ПРоблем такой — поменял маму, и хотелось бы подключить переднюю пнель юсб, но в мануале описано с одними наименованиями проводов, а на самих проводах — другие надписи. Кто что может подсказать?

Небольшое дополнение: на передней панели бывает еще и 1394 разъем. Его порт на мат. плате выглядит почти также как usb. Важно не перепутать. А то я однажды перепутал: погорели флешка, внешний жесткий диск и wi-fi адаптер. 🙁

Насколько я помню там разное расположений штырьков и дырочек под них. Будучи внимательным перепутать сложно.

Недавно проверил: идентичны полностью.

Всем привет, купил новую мать, подключил всё, стал подключать эти провода и обнаружил вот что
(f — панель до подключения)
. . . .
. . . . .
после подключения получилось так(, — занят\ . — свободен)
. . , ,
, , , , ,
место как раз осталось для power led , но проблема в том что у меня провод не на 2 колышка а на 3 такого вида (,_._, — провод_пустой разъем_провод) и воткнуть его туда не представляется возможным.
хелп плиз) есть ли переходники?

Спасибо, полезная статья, взял себе на вооружение схему для внешних usb
Только вот вопрос, на фото кабелей usb портов, расположение отверстий\заглушек не совпадает с разьемом usb на мат.плате, они туда просто не встанут, надо чтоль заглушку выковыривать и перекидывать соседний провод чтоб встало?
для СВЯТОШИ:
обычно для power led рядом стоят неприметные три штырька черных, и подпись Power led, на старых материнках именно так было

Всем доброго времени суток!)))
Постараюсь помочь по возникшим вопросам.

To CB9IToLLIa: В большинстве случаев переходники не нужны, да и нет таких переходников (только в комплекте с материнскими платами ASUS и то не во всех, и то это просто сделано для удобности.По сути многие и без них обходятся 🙂 ).
Самый первый вариант решения Вашей проблемы это посмотреть внимательно: правильно ли Вы подключили пины передней панели? Свериться с правильностью подключения вы можете на рисунке, который обязательно имеется в сопроводительных документах с Вашей материнской платой (подобно тому, который представлен в статье).Я думаю у Вас все-таки не совсем верно подключены пины, т.к. на схеме которую вы указали, общее количество точек как раз равно общему количеству «дырочек» в пинах. Три двойных (Power Sw, Reset Sw, HDD Led) и один тройной (Power Led). Перепроверьте еще раз и обязательно отпишитесь здесь же о результатах.

To FAUST47: Про фото. Вы правы.Но только отчасти. 🙂 На фото указаны не два USB кабеля-пина, а один USB и один AC-97( Azalia) кабель-пин для подключения передних аудио-разъемов (обычно это микрофон и наушники). Ничего не выковыривайте!))) Просто найдите подходящие по строению «пеньки» на материнской плате (обычно они внизу, рядом с USB.) В статье я как то мимоходом отметил их наличие:

«Примерно аналогично выглядят порты подключения внешнених звуковых входов, – отличается разве что положение\количество штырьков.»

Если возникнут вопросы-обращайтесь.Поможем!)))

С уважением, Simoro.

доброго времени суток! проблема такая:
Переставил мать ASUS A8N-E в другой корпус. а там с передней панели
с USB разъемов идет шлейф разделенный два шлейфа на конце 8 РАЗЪЕМОВ
(VCC 5V ; USB D- ; USB D+ ; GND ) и куда их вставлять ?
На прошлом корпусе была USB колдка, вставил и никаких поблем.
буду признателен за любую помощь!

Здравствуйте, Никита. Ваша проблема достаточно распространена. Решается так: Находите руководство к Вашей матери, смотрите схему подключения USB разъемов. (Что то типа того что у нас на картинке). Если руководства у Вас нет, то его можно отыскать в разделе поддержки на официальном сайте производителя.

Доброго времени суток!
с USB разобрался все работает,оказывается это совсем не проблема.
Теперь у меня проблема со звуком ! Звук с ASUS A8N-E встроенный.
В W 7 в Onboard Device Configuration
AC97 Audio стоит Enabled
дальше настраиваю звук и в
RealTek Sound Manager
пишет:
Cannot find Volume control—Не могу найти регулятор громкости.
Звука НЕТ !
Буду признателен за любую помощь!

И еще раз доброго времени суток!
В дополнение к вышесказанному.
Может нужно поставить джампера на FP_AUDIO , так как у меня не подключена передняя панель
нет шлейфа.

И еще еще раз доброго времени суток!
Пока ждал ответа Шлейф достал . Bот такой:
1пин Line Out FL
Line Out RL
2пин Line Out FR
Line Out RR
3пин MIC IN
GND
4пин MIC POWER

Распиновка FP_AUDIO на ASUS A8N-E

BLINE_OUT_L . . LINE OUT_L вставил 1пин
. . NC
BLINE_OUT_R. . LINE OUT_R вставил 2пин
+5VA . . MICPWR вставил 3пин
AGND . . MIC2 вставил 4пин

Теперь звук на передней панели ЕСТЬ, микорфон РАБОТАЕТ.
На задней панели работает только правый канал.
В чем проблема ?

Сложно сказать. Может где-то что-то битое.. Надо смотреть, правда удаленно не знаю.

Добрый день! Святоше повезло, что у него трехпиновый power led старого стандарта стоит в конце линейки, можно хоть иголочкой плюс (который скорее всего зеленого цвета) переместить в пустую серединку и подключить. А как вам вот такой тяжелый случай? 🙂
https://s59.radikal.ru/i166/1103/b2/7eadb53d4ad8.jpg
Тоже нужно подключить трехпиновый power led
Помогите, пожалуйста, разобраться.

Здравствуйте,У меня довольна таки интересный вопрос можно ли кнопку запуска перенести допустим на компьютерный стол. Кто что может подсказать?

Парни помогите разобраться в подключении передней панели. Со стандартными все понятно, а вот у меня остается еще один разьем Lan который идет к индикатору на переднюю панель. Вопрос: Куда, в какой разьем на мамке его вставлять? Подскажите если не трудно.

Смотря что за мамка.
Смотрите инструкцию от неё, может там такого разъема и нет.

У меня такая проблема — когда выключаешь комп, то он иногда выключается нормально, а иногда перезагружается. Кто нибудь может подсказать изза чего такое может быть? Может какие нибудь шнурки неверно подключены? Например RESET SW..
Очень надеюсь на ответ, который позволит решить это )

Скорее всего «мамка» выходит из строя, был такой случай, пока вообще комп неперестал включаться.. Заменил «мамку» на аналогичную (ком офисный) и всё стало Ok.

мамка и БП, выясняется методом тыка

Слабенькая, малоинформационная статья. Я ожидал увидеть в ней что то нового. К примеру в каких случаях в БИОСе для фронт-панели выбирается Azalia а когда HD Audio.

Здравствуйте. У меня проблема, подскажите на какой разъем мат.плате Biostar P4M900-M7 SE подключить провода передней панели компа: гнезда наушник и микрофон. Провода обозначены:
1) L-QUT запаралелен с L-RET
2) R-QUT запаралелен с L-RET
3) MIC POWER
4) MIC IN
5) GROUND

Доброго времени суток! У меня страшная проблема. Купил вчера мать ASUS P67 Sabertooth и не могу подключить кнопки power\reset\hdd-led и т.д., то бишь включить комп, а все потому что у меня корпус Packard Bell iPower, который не шибко рассчитан на другие мамы кроме Gigabyte. Вот выписка из оверклокеров про минусы системника:» разъем подключения системной панели выполнен цельным под платы GIGABYTE, что делает невозможным установку материнских плат других производителей без его модернизации» Короче у меня нет по отдельности 2пиновых штырьков, они сплавлены в 10-2 пин блок. Перерыл пол инета так и не нашел «модернизацию» этого разъема, даже понятие не имею как это сделать. Помогите пожалуйста.

доброго времени суток хотелось бы узнать стали висело 2 стареньких компа соответственно матери тоже без документов увы..и 2 блока питания раз через раз работают блоки питания диод на мамках горят, а куллер в блоке питания и куллер продца не работает подключение кнопки power вообще не ясно где подключается так как на мамке даже подписей нет подскажите как подключить и устранить эту проблему кто сталкивался с этой ситуацией )

Здравствуйте.
У меня проблема к подключению передей панели. Когда подключаю или отключаю наушники и микрофон выдается постоянно сообщение что устройство подключено (отключено). Что мне делать?

Доброго времени суток! А что если встроенной звуковой карты в мат. плату нет? У меня сист. плата Asus Striker 2 NSE и с ней шла отдельная карточка SupremeFX II. Asus никаких инструкций предоставил.
Уже 2ой год мучаюсь с подключением к передней панели.. (((( Помогите пожалуйста! На вас вся надежда.

Здравствуйте. У меня проблема, подскажите на какой разъем мат.плате K8M890M-M подключить провода передней панели компа: гнезда наушник и микрофон. Провода обозначены:
1) L-QUT запаралелен с L-RET
2) R-QUT запаралелен с R-RET
3) MIC POWER
4) MIC IN
5) GROUND

добрые люди помогите! бесплатно досталась мать GA-8SIMLH и есть свободный корпус но на «маме» power led состоит из 3 штырьков а из корпуса тянутся отдельно «power led+» и «power led-»
Как их туда вставить (в смысле кого куда). на «маме» только само обозначение power ledи ни плюсов ни минусов нету.

Доброго времени суток. Помогите разобраться с подключением передней панели:
1) Power Led(трехпиновый); Power SW(2 пина); H.D.D. Led(2 пина); Reset SW(2 пина)
2) VCC; VCC; TPA0+; TPA0-; TPA1+; TPA1-; TPB0+; TPB0-; TPB1+; TPB1-; GND (все штырьки поотдельности)
3) POWER; POWER; GND; GND; D2+; D2-; D3+; D2-
4) GND; GND; SPK R; SPK L; MIC
5) ну и отдельно SPEAKER (4 пина) но с ним все вроде понятно
подписи на материнке и в мануале совершенно другие
материнская плата h61m-gs заранее спасибо.

Правильное их подключение тоже важно, т.к без этого компьютер просто не врубится

Power SW и Reset SW МОЖНО подключать, не соблюдая при этом полярность. Имхо Лучшая кнопка запуска и сброса — отвертка.)

может ли видюха спалить матеррринку.

помогите пожалуйста подключить провода передней панели к материнке звук и микрофон — имеются такие провода с надписями:

1. 2. два черных GND
2. 3. два белых Spkout R
4. 5. два красных Spkout L
6. желтый Mic Biass
7. зеленый Mic In

а как подключить к мат.плате asrock ddr400 схемы нету подскажыте

Здравствуйте, помогите плз)
Материнка ASUS P5GZ-MX
Куда подключать юсб который на передней панели. На материнке разъемы подписаны как USB56 b USB 78, на кабеле идущей от передней панели идет 2 пучочка по 3 провода, подписаных там где 2 провода USB1 и там где один G. И еще там где два провода USB и G. куда втыкать не понятно((

Доброго времени суток!
Проблема! Подскажите пожалуйста как подключить наушники и микрофон с передней панели?
Есть выходы GND, MIC Bias, MIC in; GND, Spkout L,Spkout R(красные провода), Spkout L,Spkout R(белые провода)

Всем здраствуйте на моей материнки не подписаны разьёмы на провода для включения инструкции нету что делать. материнка FOXCONN n15235

у меня тоже самое

Здравствуйте, при подключении одного из двух портов, показанных на фото(аудио) не включается компьютер, что это значит?(личное предположение, что нужно переключить что либо в биосе). И ещё есть два непонятных разьёма(разделены на конце, от передней панели идут в одном проводе) по 4 контакта, с надписями +5v data- data+ GND, для чего они нужны и куда их подключать?

Здравствуйте! Прошу вашей помощи в подключении передней панели к аудиокарте SupremeFX 2, с передней панели выходят такие провода: MIC IN, MIC VCC, GND, LINE L, LINE R, EAR L, EAR R. Подскажите, что куда тыкать. Метод научного тыка неуместен, жалко если сгорит.
Вот сама карточка без кожуха

А для чего тогда нужны проводки TPA+, TPA-, GND, VCC, TPB-, TPB+ (все однопиновые). Есть ли на них место на материнке EP-5P945C GLI?

Купил диск с виндовс 7 до этого на пк стояла хп зверь 2012 года всё работало нормально установил виндовс 7 появились проблемы с видеокартой и звуковой тоже с видеокартой показывает что 128 мб а стоит 512 а со звуком всё хорошо только не видит задняя звуковая панель микрофон показывает только переднию и всё устанавливал драйвера не чего не помогло

Примерно аналогично выглядят порты подключения внешних звуковых входов, – отличается разве что положение\количество штырьков.

Подключить их просто (в другие блоки пинов они просто не влезут). Но и для них в сопроводительных документах к мат плате есть подсказки:

Ну да !! Только на многих системникох для звука и микрофона идут разъёмы по две жилы и подпись на каждой двушке и куда эти двушки в материнке вставлять и в какой последовательности?

Зависит от мат.платы

Здравствуйте.Помогите пожалуйста никак немогу найти мануал к материнской плате Foxconn n15235 если сможите дайте сылку пожалуйсто.

подскажите как ставить провода с передней панели на микрофон и наушники
материнка MSI 865GM3-LS
есть провода 8шт
1. 2. два черных GND
2. 3. два белых Spkout R
4. 5. два красных Spkout L
6. желтый Mic Biass
7. зеленый Mic In
разъёмы
.
. .

Здравствуйте, подскажите пожалуйста как правильно подключить провода на материнской плате B75H2-M4. При покупке нового системного блока через неделю обнаружил что установлен жесткий диск с оборотами 5400, громкая работа видеокарты и совсем не та материнская плата что указана в гарантийном талоне. Все это мне заменили без лишних вопросов но придя домой обнаружил что HDD LED не работает, т.е. индикатор жесткого диска не работает вообще. Так же по фото из интернета увидел один SATA разъем со скоростью передачи 6gb вот и подумал что и он скорее всего не задействован, хочу сорвать пломбу и подключить все как надо. Обращаться в магазин нет никакого желания. Заранее спасибо. На всякий случай оставляю свой Email для ваших ответов. С уважением Владимир

помогите пожалуйста подключить провода передней панели к материнке звук и микрофон — имеются такие провода с надписями:

1. 2. два черных GND
2. 3. два белых Spkout R
4. 5. два красных Spkout L
6. желтый Mic Biass
7. зеленый Mic In

Подключаются в соответствующие разъемы, подходящие по размеру , при условии, что провода компонованы.
Больше ничему не могу помочь — не указана модель мат.платы.

Скорее всего жёлтый это и есть speker тоисть сама пищалка

Моя огромная благодарнасть автору!!

если честно нихера не понятно

Мы с другом решили снять блок питания и прочистить его он был без пыли мы его закрутили и поставили на место после чего я вставил все провода и включил компьютер на материнской плате начал пищать SPEAKER и не работать экран(что делать помогите)

Бежать за бутылкой, а потом посмотреть, может питание материнской платы не подключили или видеокарты

Спасибо за статью! Все кратко и посуществу, кошка полезла в системник и послее её присутствия отошли контакты, и ваша статья была весьма кстати!
