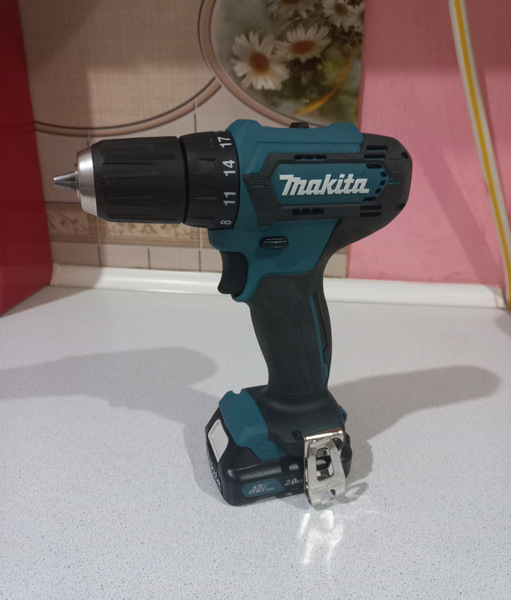

Обзор на Дрель-шуруповерт Makita DF333DWAE
Совсем недавно передо мной встал выбор покупки небольшого шуруповерта для домашнего использования. Требования к нему были максимально просты — небольшие габариты, надежность и большая мощность. Мой выбор пал на Makita DF333DWAE. Насколько покупка себя оправдала полностью расскажу в обзоре.
Технические характеристики
Заводские данные
- Гарантия — 1 год
- Страна-производитель — КНР
Общие параметры
- Тип — дрель-шуруповерт
- Модель — Makita DF333DWAE
Технические характеристики
- Вид — безударный
- Тип двигателя — щеточный
- Тип патрона — быстрозажимной
- Крепление патрона — 1/2
- Быстрозажимной патрон — есть
- Количество скоростей — 2
- Количество ступеней крутящего момента — 21
- Минимальный диаметр зажима — 0.8 мм
- Максимальный диаметр зажима — 10 мм
- Максимальный диаметр шурупов — 10 мм
- Минимальное число оборотов холостого хода (2-я скорость) — 1700 об/мин
- Максимальный диаметр сверления древесины — 21 мм
- Максимальный диаметр сверления металла — 10 мм
- Максимальный крутящий момент — 30 Н·м
- Количество положений закручивания — 21
- Мягкий крутящий момент — 14 Н/м
- Жесткий крутящий момент — 30 Н/м
Функции/режимы
- Количество механических скоростей — 2
- Система тормоза двигателя — есть
- Реверс — есть
- Блокировка шпинделя — есть
- Плавный пуск — есть
- Подсветка — есть
Питание
- Тип питания — аккумулятор
- Количество аккумуляторов/батареек в комплекте — 2 шт
- Тип аккумулятора/батареек — Li-Ion
- Тип крепления аккумулятора — слайдер
- Напряжение аккумулятора — 12 В
- Емкость аккумулятора — 2 А/ч
- Зарядное устройство в комплекте — 1 шт
Габариты и вес
- Длина — 179 мм
- Ширина — 66 мм
- Высота -229 мм
- Вес с аккумулятором — 1.1 кг
- Вес в упаковке — 2.82 кг
Комплект поставки
Итак, начнем с комплектации шуруповерта. Она максимально полная, как по мне. Товар поставляется в грамотно продуманном и удобном кейсе с пластиковыми замками. Кейс качественно выполнен и не будет примерзать на морозе. За счет его габаритов процесс переноски становится куда проще и легче в сравнении с аналогами.
Внутри кейса находится сам шуруповерт, две аккумуляторные батареи слайдерного типа, зарядное устройство, двусторонняя бита, инструкция на русском языке, сертификат соответствия, краткий мануал использования батареи и зарядной станции, отдельный набор бит от Макиты и гарантийный талон. Как можно заметить, производитель максимально позаботился о полноте комплекта поставки и удобной эксплуатации.
Внешний вид и особенности
Начну я, пожалуй, с кейса. Он такой же, как и у модели df 330 один в один. Максимально
компактный и прочный. Замки пластиковые в виде защелок. Зарядная станция в шуруповерте используется лазерного типа серии cx 310, они же 12 вольтовые. На лицевой части имеются два индикатора красного и зеленого цвета, которые информирует о статусе зарядки. С
обратной стороны имеется наклейка с характеристиками. Потребление 33-го равно
максимальной силе тока на выходе в 2 ампера, то есть аккумуляторы, которые идут комплекте заряжаются за один час.
В комплекте также идет крючок для ношения на поясе, который фиксируется к корпусу шурупом. Его можно при желании снять либо перевесить с обратной стороны. Батареи слайдерного типа на 2 ампер часа идут с индикатором оставшейся емкости на 4 деления. Также есть место для крепления ремешка. Снимается аккумулятор нажатием на специальную клавишу. Есть реверс для закручивания и откручивания саморезов, а также подсветка с функция послесвечения на 10 секунд. Оборота регулируется нажатием на клавишу. На верхней части расположен переключатель скоростей. В первом положении 450 оборотов, а во втором 1700 оборотов в минуту. Регулировка усилия на 20 значений вместе с режимом сверления. Максимальный крутящий момент равен 30 ньютонам на метр.
Теперь самое интересное — с патроном makita решила проблему, которая присутствует у df 331d в виде люфта. К слову, его теперь нет, причем в буквальном смысле, ни на миллиметр ни торцевого, ни радиального.
Если визуально сравнить новый df 333dwae
и df 331d, то по высоте они совершенно одинаковые, а вот по длине первый короче на
один сантиметр.
Когда я смотрел презентацию этой модели, то заметил, что они изменили редуктор. Теперь он полностью металлический и на шпиндель патрона теперь ставят подшипник. Таким способом и убрали люфт патрона. Вес шуруповерта чуть больше одного килограмма, что очень сильно ощущается при длительном использовании. Разумеется, с лучшей стороны.
Отдельно хочется выделить комплектный подарок, который идет в придачу с шуруповертом. Я говорю про набор бит в количестве 31 шт. Находятся эти биты в удобном боксе, имеющем отверсия под каждую биту. Этого набора, как по мне, хватит на абсолютно все случаи жизни, если мы говорим про обычный домашний ремонт. Головки выполнены качественно и не срываются после первых использований. Но есть и один нюанс — биты все же совсем немного люфтят, поэтому при закручивании следует быть аккуратнее.
Тестирование шуруповерта и демонстрация работы
Перейдем к тестированию данного шуруповерта. Для тестов мощности вкручивания я использовал довольно долстый деревянный брусок размером 70мм на 70мм. В первом тесте я использовал самые разные, но популярные в быту саморезы для демонстрации силы вкручивания в разных ситуациях с разными по толщине и диаметру крепежными элементами.
На видео отчетливо видно, что у Makita df33dwae не возникло проблем ни с одним из используемых саморезов. Процесс вкручивания был максимально плавным и легким независимо от диаметра саморезов. Далее я хотел продемончтрировать насколько просто идет обратное выкручивание этих же саморезов. И, как можете заметить, с этим также не возникло трудностей. Во время обоих тестов режим выставлял максимальный на 20, а скорость оборотов на 2. Понимаю, что этого с запасом, конечно, но ознакомление с самим устройством я начал прямо во время тестирования, дабы максимально честно продемонстрировать полученные результаты.
Третий тест был, как по мне, сам стрессовым. Для этой проверки я использовал сверло по металлу на 8 мм. В качестве проверочного материала были взяты деревнный брусок и кусок трубы из нержавеющей стали. Сразу отмечу, что этот тест был исключительно в показательных целях. С помощью него я хотел продемонстрировать максимальный потенциал шуруповерта. Но категорически не советую использовать его в режиме сверления на толстом металле. Он точно не создан для этих целей.
С этим тестом 333dwae справился, но не без проблем. По началу, когда в качестве тестовго материала использовался деревянный брусок, все шло очень хорошо. Отверстие просверлилось без проблем при минимальном усилии. Но вот с нержавейкой, как я и ожидал, пришлось постараться чуть дольше. Несмотря на более длительное сверление мне все же удалось сделать отверстие в куске из нержавеющей стали, но сделал я это с трудом. Шуруповерт справился и с этим стресс-тестом на отлично даже с учетом того, что он не предназначен для таких целей. Еще раз подчеркиваю, что использовать сверление на толстом металле с помощью него можно только в самых экстренных случаях, но на постоянной основе сверлить им категорически не рекомендую.
Напоследок я бы хотел продемонстрировать работу Makita DF333DWAE при разной скорости вращения оборотов, процесс замены батареи и проверку люфта патрона. Думаю, все эти моменты вызывают вопросы и тень сомнений у потенциальных покупателей. Поэтому предлагаю вам своими глаза с этим ознакомиться.
Как можете заметить, регулировка оборот в устройстве представлена двумя режимами — 1 и 2. При первом режиме мы видим более плавный ход, но медленную скорость. При втором все, соответственно, наоборот и мы вилим максимальное количество оборотов в минуту и крутящий момент. Касаемо смены батареи тоже все максимально просто и быстро. В виду наличия слайдерной конструкции замена происходит в считанные секунды с помощью одного нажатия на белую кнопку. Люфт патрона также полностью отсутствует, как я уже говорил выше. Даже при сильном нажатии. В итоге хочу отметить, что 333 Макита справилась со всеми тестами довольно хорошо и только лишний раз подчеркнула качество продукции.
Преимущества и недостатки
Преимущества:
- Достаточно мощный
- Легкий и компактный
- Хорошая эргономика
- Качество исполнения
- Есть подсветка
- Быстрая зарядка
- Две батареи по 2А
- Большой и вместительный кейс
- Набор бит в подарок
- Есть индикация заряда
- Имеется крепление для ремня
- Заряда батареи хватает надолго
- Присутствует быстрозажимной патрон
- Отсутствие люфта патрона
Недостатки:
- Цена высоковата
Итоги
Напоследок хочу поделиться своими впечатлениями от эксплуатации Makita DF333DWAE. Этот шуруповерт полностью закрыл все мои потребности в домашнем ремонте. Крутящего момента в 30 Н/м и количества оборотов полностью хватает для домашнего использования. Батарея тоже порадовала, поскольку заряд закончился только за 1.5 часа работы с небольшими перерывами. Сам процесс заряда аккумулятора тоже достаточно быстрый. Особенно порадовала эргономика инструмента, ведь в руке он сидит как влитой. Вес практически не чувствуется, что позволяет долгое время работать им без какой-либо усталости. У изделий Макиты раньше была частая проблема с люфтом патрона, но в DF333DWAE ее полностью исправили, что не может не радовать. Сам патрон быстрозажимной, поэтому менять оснастку одно удовольствие. Отдельно хочется поблагодарить производителя за качество исполнения кейсов. Они очень удобные, надежные и вместительные. Также в подарок идет набор качественных бит на все случаи жизни, что делает процесс использования шуруповерта еще более доступным и приятным.
Как пользоваться шуруповертом Makita
Сверлить шуруповёртом можно только, если этот режим предусмотрен производителем. Тогда сверление будет безопасным. Внимательно прочитайте инструкцию. На муфте это последнее положение или пиктограмма с изображением сверла.
В шуруповёртах с функцией сверления устанавливается быстрозажимной или ключевой патрон. Магнитный или защёлкивающийся патрон не сможет удержать сверло и обеспечить безопасность работы. Для замены оснастки проделайте следующие действия:
-
В двухмуфтовом быстрозажимном патроне придерживайте заднюю муфту, а переднюю поверните против часовой стрелки.
Способ 4
Процесс намагничивания биты неодимовыми магнитами
В результате насадка будет намагничивать крепёж лучше, чем новая.
Вязка арматуры
Шуруповерт можно применять для вязания арматуры, используя стальную проволоку. Это широко распространено при строительстве, когда происходит возведение различных железобетонных конструкций домов и фундамента. Для того чтобы вязать, берут аккумуляторный или сетевой инструмент, который имеет насадку крючок.
Скрутка проводов
Шуруповерт, имеющий специфическую насадку, отлично подходит для скручивания разделенных концов проводов. Обычно скрутку делают при помощи пассатижей, но желающие могут воспользоваться шуруповертом, применив его по такому назначению. Главное, правильно выполнять эту хитрую процедуру.
Шуруповёрт для чайников.
Виды бит для шуруповёрта: как выбирарь
Чтобы правильно подбирать насадки, нужно изучить их разновидности. Сначала определите тип формы хвостовика и диаметр. Он бывает от 1/4 до 1 дюйма.
- основные;
- специальные;
- комбинированные.
Бита для гипсокартона имеет упорный ограничитель
У комбинированных бит два вида формы хвостовика или один, но разного размера. Например, шлицевой хвостовик и звёздочка.
Определите длину биты, которая вам необходима для работы. Она колеблется от 10 до 200 мм.
Новинка! Полный обзор шуруповерта Makita DF333DWAE
В зависимости от формы хвостовика насадки имеют определённую маркировку:
- Sl (Slot) – шлицевые;
- Ph (Philips) – крестообразные универсальные;
- Pz (Pozidrive) – крестообразные с дополнительными тонкими рёбрами;
- T (Torx hole) – звёздочки;
- H (Hex) – шестигранные.
Важной характеристикой является марка стали, из которой изготовлена бита. Насадка может иметь зщитное покрытие. От этого зависит прочность оснастки. Основные виды стали и покрытия, которым стоит отдать предпочтение:
- Cr-v — хром-ванадиевая сталь. Самая распространённая, с повышенной твёрдостью;
- Cr-Mb — хром-молибденовая сталь. Реже встречается. Очень прочный материал;
- Ni — никелевое покрытие. Повышает стойкость к коррозии;
- WC — карбид-вольфрамовое покрытие. Увеличивает прочность;
- Tin — нитрит-титановое жёлтое покрытие. Увеличивает прочность.
Tin — покрытие для увеличения прочности
Насадки различаются в зависимости от назначения:
- закручивание и откручивание;
- сверление;
- заклёпывание;
- полировка;
- фрезерование.
Учитывая все рассмотренные параметры, можно без труда выбрать необходимые биты.
Для удобства работы, особенно в труднодоступных местах, насадки намагничивают. Это можно сделать несколькими способами.
Можно ли сверлить?
Использовать инструмент вместо дрели можно, только если такая возможность указана в техническом паспорте устройства.
Однако мягкие материалы, такие как гипсокартон, сверлят даже маломощным шуруповертом.
Для этого вместо биты нужно вставить в патрон сверло для работы с ГКЛ.
Чтобы вытащить сверло или другие насадки, нужно раскрутить патрон рукой или ключом. Также нужно переставить муфту в соответствующее положение, обычно на этом режиме изображен значок сверла. Насадку приставляют к размеченной поверхности под прямым углом. Отклоняться не рекомендуется – это затруднит ход сверла, увеличит диаметр выполняемого отверстия.
Чтобы просверлить бетонную или кирпичную стену, плитку, потребуется инструмент с высокой скоростью вращения (от 1200 оборотов в минуту) и большим крутящим моментом. Шуруповерты с ударным механизмом справляются с задачей эффективнее и быстрее.
Важно! Шуруповерт отличается от дрели и перфоратора мощностью, и использовать его для сверления большого количества отверстий не следует. В работе нужно делать перерывы, чтобы инструмент не вышел из строя из-за перегрева.
Зачем вообще нужен ШУРУПОВЕРТ?
Разберемся в сфере использования данного инструмента:
- завинчивание и отвинчивание крепежных систем.
- затягивание анкеров
- можно использовать для сверления отверстий в мягких материалах
- нарезка резьбы
Мастера за время использования этого инструмента придумали еще много различных вариантов применения, но основным остается ввинчивание и вывинчивание крепежа.
Когда возникает вопрос, что лучше выбрать шуруповерт или дрель, или же два-в-одном, то естественно нужно отталкиватья от того в какой работе вы будете применять данное устройство. Если ваша работа связана с мебелью и чаще всего вы будете работать именно с ним, а не с металлом деревом и бетоном, то лучше взять отдельный шуруповерт. Если необходим максимально универсальный инструмент, то хорошим вариантом будет дрель-шуруповерт, где есть сменные насадки.
Конструкция шуруповерта устроета так, что инерционный момент при рабте отсутствует. Как только вы отпустили выключатель, он перестал вращаться. Дрель работает немного по другому и еще несколько секунд продолжает работать.
Скорость вращения дрели в разы превышает скорость обычного бытового шуруповерта(обычно это 500-600 оборотов/минуту). Если смотреть в общем, то это два разных самостоятельных инструмента для различных задач. Для выполнения серьезных ремонтных работ лучше брать два отдельных прибора. В быту хорошо себя показывают дрели шуруповерты, но сверлить ими много у вас не получится, это скорее вариант для мелкого домашнего ремонта.
Чехол для шуруповерта
Этот аксессуар представляет собой кобуру, защищающую инструмент от механических повреждений, загрязнений. Осуществляя выбор шуруповерта, желательно сразу подобрать для него и чехол. Учтите такие критерии выбора:
- Убедитесь, что у аксессуара надежный замок-пряжка, который хорошо фиксирует инструмент в кобуре.
- Стоит остановить свой выбор на варианте с кармашками для насадок.
- Желательно, чтобы чехол был оснащен металлическим кольцом, предназначенным для хранения ручных инструментов.
- Материал, из которого выполнен аксессуар, должен быть прочным.
Как выбрать шуруповерт?
Ориентироваться нужно на такие критерии:
- Вид. Если вы не являетесь строителем, нет необходимости приобретать профессиональный инструмент. Если нужен шуруповерт для дома, нечастого выполнения работ, подойдет бытовое устройство. Если планируете пользоваться им часто, даже не являясь специалистом, можно приобрести мощный профессиональный прибор. Покупая мини-шуруповерт аккумуляторного типа, рекомендуется остановиться на варианте, батарея которого имеет максимальную мощность.
- Наличие реверса (обратного хода). При его наличии можно извлекать из поверхностей крепежные детали.
- Дизайн. Приспособление должно быть удобным. Перед покупкой проверьте, насколько тугой или плавный ход у кнопок. Желательно, чтобы центр тяжести концентрировался в рукоятке, тогда при работе рука будет меньше уставать.
- Наличие насадок в комплектации. Многие производители их предоставляют, благодаря чему можно сэкономить на других инструментах.
Основные характеристики
Источник питания
В зависимости от используемого источника тока, шуруповёрты подразделяются на сетевые и аккумуляторные (последние в просторечии называются словом «шурик»).
Использование подключения к электрической сети удешевляет инструмент и может быть предпочтительнее в местах с возможностью подключения к розетке переменного тока, а также при отсутствии ограничения из-за длины токоведущего провода от инструмента к электророзетке.
Показателем мощности шуруповёрта, работающего от электросети, является потребляемая мощность или выходная мощность, измеряемая в ваттах.
Электрический аккумулятор позволяет использовать инструмент в труднодоступных местах, а также в местах без источников питания. Кроме того, электрошуруповёрты, работающие от аккумуляторов, безопаснее.
- Напряжение (3,6—36 вольт) — определяет мощность двигателя, величину крутящего момента, которую сможет создать шуруповёрт, а также продолжительность работы от одного аккумулятора. Средние значения напряжения аккумуляторов — 10,8—18 вольт.
- Ёмкость (1,3—6 Ампер-час ) — влияет на продолжительность работы от одного аккумулятора.
- Тип: литий-ионный (современный тип аккумулятора), никель-кадмиевый, никель-металл-гидридный. Напряжение литий-ионных аккумуляторов кратно 3,6 вольт, а никель-кадмиевых и никель-металл-гидридных — 1,2 вольт, так как аккумуляторный блок состоит из отдельных, последовательно соединённых элементов с соответствующим напряжением.
Наличие в комплекте второго аккумулятора позволяет не прерывать работу на ожидание зарядки одного аккумулятора: пока разряжается один — заряжается другой. Положительным свойством аккумуляторных инструментов является их мобильность и независимость от наличия электропитания, а также отсутствие опасности поражения электрическим током, отрицательным — ограничение времени работы и необходимость постоянной подзарядки.
Вращающий момент
Максимальный вращающий момент определяет, насколько большого диаметра и длины шуруп сможет закрутить шуруповёрт, а также диаметр просверливаемого отверстия в древесном материале, стали или бетоне. Измеряется в единицах ньютон-метр (Н·м). Средние значения максимального вращающего момента — 10—60 Н·м. В некоторых безударных моделях он доходит до 100 Н·м.
Произведение скорости вращения шпинделя и вращающего момента, обеспечиваемого шуруповёртом на этой скорости, определяет мощность инструмента, которая пропорциональна напряжению используемого аккумулятора. Для увеличения вращающего момента в моделях c низким напряжением используются редукторы с увеличенным передаточным отношением, при этом скорость вращения снижается. У сетевых шуруповёртов величина вращающего момента пропорциональна потребляемой или выходной мощности инструмента.
Различают несколько видов максимального вращающего момента:
- мягкий,
- жёсткий,
- продолжительный — вращающий момент, который развивает инструмент во время продолжительного вращения без остановки шпинделя.
Числовые значения максимального вращающего момента приводятся с учётом полностью заряженного аккумулятора.
Муфта-регулятор вращающего момента позволяет закручивать шурупы и винты с нужным усилием, тем самым избегая срыва резьбы, стачивания шлица, а также износа сменных головок. Как правило, имеется 6—24 положений муфты регулятора на цифровых значениях с различной степенью усилия при закручивании или откручивании (цифровые обозначения, как правило, условны, и не совпадают с вращающим моментом, который им соответствует). Для сверления имеется крайнее положение муфты, при котором обеспечивается максимальное значение вращающего момента без ограничения.
Дополнительные меры
Иногда бывает такая ситуация, когда ни один из методов не помог справиться с проблемой. Тогда придётся полностью раскрутить и разобрать весь инструмент, после чего удалить из конструкции шпиндель с патроном и редуктор. Все, что осталось, следует хорошо зажать в тисках, а далее можно снять патрон, используя ключ. Стоит отметить, что зажимать нужно весьма аккуратно: есть риск поломки агрегата из-за слишком больших усилий.
Стоит отметить, что в некоторых моделях шуруповёртов устанавливаются проточки, с помощью которых можно упростить себе задачу по снятию. Но в современном инструменте это встречается довольно редко.
Настройка устройства и особенности конструкции
Конструкция инструмента довольно проста. В корпус из пластика заключен двигатель и шестереночный механизм, который приводит в действие биту, расположенную на конце устройства. Конструкция также предусматривает наличие тумблера включения, переключателя направления и скорости движения, диодной подсветки, регулятора момента затяжки.
Перед работой шуруповерта, к нему необходимо подобрать такую насадку, которая будет соответствовать размеру шляпки самореза либо шурупа.
Принцип работы инструмента так же прост, как и его конструкция. Насадка, закрепленная в патроне, приводится в движение посредством вала, который начинает двигаться от работы двигателя через редуктор. Перед началом работы с шуруповертом нужно проверить, заряжен ли аккумулятор и та ли насадка установлена, которая необходима.
Для установки необходимой насадки нужно подобрать ее по размеру шляпки крепежного элемента и вставить в магнитный держатель патрона. Для этого патрон и муфту нужно снять с прибора. После установки необходимой биты патрон заново крепится к корпусу инструмента.
Далее нужно установить оптимальную частоту вращения биты. Это можно выполнить при помощи специального регулятора. Необходимый режим устанавливается на используемом приборе до начала его эксплуатации. Можно также переключать направление движения биты.
Перед тем как пользоваться шуруповертом, нужно отрегулировать глубину заворачивания крепежного элемента. Со временем может возникнуть необходимость заменить магнитный держатель в патроне. Для замены магнитного держателя снимаются патрон и муфта, магнитный держатель, а на его место устанавливается другой. После этого патрон с муфтой устанавливаются обратно в корпус шуруповерта.
Конструкция
Инструмент состоит из корпуса, в котором расположен двигатель и шестереночный механизм; патрона (зажима для сменных сверл); аккумулятора или шнура для подключения устройства к сети.
Виды шуруповерта
Современные устройства разделяются на подвиды, которые различаются функциональностью.
- шуруповерты, с помощью которых можно только закручивать крепеж;
- гайковерты, применяемые для закручивания шестигранников;
- аккумуляторные отвертки – наименее мощные простейшие инструменты;
- дрели-шуруповерты, используемые также для сверления отверстий.
По типу питания устройства могут быть аккумуляторными или работающими от сети. Первые считаются более удобными, поскольку позволяют проводить работу вдали от розеток, в том числе и на улице.
Шуруповерты могут быть с ключевым патроном для крепления сверла или быстрозажимным.
Как пользоваться шуруповертом. Инструкция для начинающих.
Как пользоваться аккумулятором шуруповёрта
Перед началом работы убедитесь, что аккумулятор вашего шуруповёрта полностью заряжен. Вставьте его в зарядное устройство и обратите внимание на индикатор. Зелёный цвет индикатора свидетельствует о том, что аккумулятор заряжен. Красный цвет индикатора говорит о том, что его надо заряжать.
Для того чтобы увеличить время работы шуруповёрта, достаточно иметь второй аккумулятор. После того как первый разрядится и вы замените его на второй, первый вставьте в зарядное устройство. После того как аккумулятор зарядится, не стоит его держать в зарядном устройстве. Это укорачивает срок службы аккумулятора в целом. Также пагубно влияет на срок службы аккумулятора слишком жаркая или слишком холодная температура помещения, в котором работает шуруповёрт. Режим работы одного аккумулятора рассчитан на пять часов.
Вкручивание и закручивание крепежа
Инструкция по использованию прибора проста:
- Кончик насадки вставляют в шлиц самореза или шурупа, включают прибор.
- Чтобы увеличить или уменьшить скорость закручивания, следует усилить или ослабить давление на кнопку пуска.
- Когда саморез будет закручен, автоматически сработает механизм ограничения усилия, после чего работа прекратится.
- Чтобы открутить шуруп, насадку помещают в шлиц, предварительно установив рычаг направления вращения насадки в обратную сторону.
Как правильно пользоваться шуруповёртом
На шуруповёрте имеется шкала, с помощью которой можно регулировать непосредственную мощность вращения. Поворачивая регулятор, вы выбираете тот режим, который нужен вам в зависимости от той работы, которую вы предполагаете делать. Этим же регулятором можно выбрать режим сверления. Только не старайтесь сверлить шуруповёртом твёрдые, бетонные и каменные поверхности, чтобы не вывести его из строя. Для сверления твёрдых поверхностей существуют специально предназначенные для этого инструменты. Не переключайте регулятор во время работы шуруповёрта. Это может привести к неисправности инструмента. Зная о том, как пользоваться шуруповёртом, можно продлить его срок службы.
С помощью специального переключателя можно выбрать три режима работы. Режим закручивания, режим откручивания и режим блокировки работы шуруповёрта. Третий режим нужен для безопасности. Все эти режимы очень удобно переключать, если вы держите шуруповёрт за рукоятку, расположенную выше аккумулятора. Рукоятка обычно покрыта прорезиненным материалом и поэтому очень безопасна при работе. Она гарантирует, что шуруповёрт не выскользнет из вашей руки в самый неподходящий момент. Для большей уверенности можно пристегнуть специальным ремешком шуруповёрт к руке.
Как закрепить биту или сверло
Закрепить в шуруповёрте сверло или биту можно двумя способами. Первый способ ручной. Бита вставляется в патрон и затягивается вручную. Второй способ — это затягивание биты или сверла посредством вращающегося патрона, придерживайте его второй рукой. Проверить, как вы закрепили биту, очень просто. Попробуйте закрутить один саморез, и вы поймёте, прокручивается бита или нет.
Особенности и разновидности инструмента
Шуруповерт может работать от аккумулятора или от сети. Тип работы инструмента может быть различным, в связи с этим принято выделять такие его разновидности:
- дрель-шуруповерт;
- гайковерт;
- аккумуляторная отвертка;
- обычный шуруповерт.
По типу работ шуруповерты делятся на несколько типов: шуруповерт, дрель-шуруповерт, гайковерт и аккумуляторная отвертка.
Принципы работы каждого из этих инструментов схожи, различие между ними заключается в тех функциях, для которых они предназначены.
Дрель-шуруповерт дополнительно позволяет просверлить отверстие, а обычный предназначен только для работы с крепежными элементами. Гайковерт предназначен для работы с болтами и гайками, а аккумуляторная отвертка — для закручивания и выкручивания крепежных элементов с крестообразными шляпками. Последнее устройство обладает самой малой мощностью из всех.
Шуруповерт незаменим, если необходимо изготовить подвесной потолок, смонтировать гипсокартон или листовой утеплитель. Отсутствие данного устройства в значительной степени усложняет работу, в ходе которой необходимо закручивать много саморезов или других крепежных элементов. Да и в быту, когда требуется вкрутить или выкрутить 1 шуруп, выполнять это с шуруповертом значительно удобнее и быстрее.
Инструкция и руководство для
Makita 6391D на русском
Ремонт шуруповерта Makita 6281d. Не работает первая скорость. Ремонт своими руками.
РЕМОНТ ШУРУПОВЕРТА MAKITA — ВЫЛЕТАЕТ ПЕРЕКЛЮЧАТЕЛЬ СКОРОСТЕЙ — ПРОКРУЧИВАЕТ РЕДУКТОР.
RUSSIAN РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРЕДУПРЕЖДЕНИ: .
Аккумуляторная дрель — шуруповерт
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ПРЕДУПРЕЖДЕНИ:
В целях Вашей личной безопасности, ПРОЧТИТЕ и ОЗНАКОМЬТЕСЬ с данными
инструкциями перед использованием инструмента.
СОХРАНИТЕ
Аккумуляторная дрель —
6261D
6271D
6281D
6381D
6391D
Технические характеристики, Символы, Декларация о соответствии ес
РУССКИЙ ЯЗЫК
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
6261D 6271D 6281D 6381D 6391D
5,1 мм x 63 мм 6
Мелкий крепежный винт
Число оборотов без
Общая длина 192
Номинальное напряжение 9,6
14,4 В пост. Тока
14,4 В пост. Тока
• Благодаря нашей постоянно действующей программе исследований и разработок, указанные здесь технические
характеристики могут быть изменены без предварительного уведомления.
• Примечание: Технические характеристики могут различаться в зависимости от страны.
Ниже приведены символы, используемые для
электроинструмента.
убедитесь, что вы понимаете их значение.
･ Только для стран ЕС
бытовыми отходами!
В рамках соблюдения Европейской
Директивы 2002/96/EC по утилизации
электрического
оборудования и ее применения в
соответствии
законодательством,
электрооборудование в конце срока
своей
передаваться для его утилизации на
предприятие,
Назначение
Инструмент
закручивания шурупов в дерево, металл и пластик.
Для модели 6261D,6271D,6281D,6381D,6391D
Шум
Только для европейских стран
Уровень шума
Типичный уровень взвешенного звукового давления
(A), определенный по следующим параметрам
EN60745-2-1:
Уровень звукового давления (L
Уровень шума при выполнении работ может
превышать 85 дБ (А)
Используйте средства защиты слуха
Вибрация
Общий уровень вибрации (сумма трехосевого
вектора), измеренный согласно EN60745-2-1:
Рабочий режим: Сверление металла
Распространение вибрации (a
ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ ЕС
Модель; 6261D,6271D,6281D,6381D,6391D
Под нашу собственную ответственность мы
заявляем, что данное изделие соответствует
следующим
стандартизации;
EN60745, EN55014 в соответствии с Директивами
Европейского совета 2004/108/EC, 98/37/EC.
Ответственный производитель:
Makita Corporation
3-11-8, Sumiyoshi-cho, Anjo, Aichi, JAPAN (ЯПОНИЯ)
Уполномоченный представитель в Европе:
Makita International Europe Ltd.
Michigan Drive, Tongwell, Milton Keynes, Bucks MK15
8JD, ENGLAND (ВЕЛИКОБРИТАНИЯ)
Общие рекомендации по технике безопасности для электроин.
Общие рекомендации по
технике безопасности для
электроинструментов
ПРЕДУПРЕЖДЕНИЕ Ознакомьтесь со всеми
инструкциями и рекомендациями по технике
безопасности.
рекомендаций может привести к поражению
электротоком, пожару и/или тяжелым травмам.
Сохраните брошюру с
инструкциями и
рекомендациями для
дальнейшего использования.
Термин "электроинструмент" в предупреждениях
относится ко всему инструменту, работающему от
сети или на аккумуляторах.
Безопасность в месте выполнения работ
Рабочее место должно быть чистым и
хорошо освещенным. Захламление и плохое
освещение могут стать причиной несчастных
случаев.
Не пользуйтесь электроинструментом во
взрывоопасной атмосфере, например, в
присутствии
воспламеняющихся
жидкостей, газов или пыли. При работе
электроинструмента возникают искры, которые
могут привести к воспламенению пыли или
газов.
При работе с электроинструментом не
допускайте детей или посторонних к месту
производства работ. Не отвлекайтесь во
время работы, так как это приведет к потере
контроля над электроинструментом.
Электробезопасность
электроинструмента
соответствовать сетевой розетке. Никогда
не
конструкцию розетки. При использовании
электроинструмента с заземлением не
используйте переходники. Розетки и вилки,
не подвергавшиеся изменениям, снижают риск
поражения электрическим током.
Избегайте контакта
участков тела с
заземленными поверхностями, такими как
трубы, радиаторы, батареи отопления и
холодильники.
заземленными предметами увеличивается
риск поражения электрическим током.
подвергайте
электроинструмент
воздействию дождя или влаги. Попадание
воды в электроинструмент повышает риск
поражения электрическим током.
7. Аккуратно обращайтесь со шнуром питания.
Никогда не используйте шнур питания для
переноски, перемещения или извлечения
вилки из розетки. Располагайте шнур на
расстоянии от источников тепла, масла,
острых краев и движущихся деталей.
Поврежденные или запутанные сетевые
шнуры
При использовании электроинструмента
вне помещения, используйте удлинитель,
подходящий для этих целей. Использование
соответствующего
поражения электрическим током.
электроинструмент
эксплуатировать
используйте
электропитания,
прерывателем,
срабатывающим при замыкании на землю
(GFCI). Использование GFCI снижает риск
поражения электротоком.
Личная безопасность
10. При использовании электроинструмента
будьте бдительны, следите за тем, что вы
делаете, и руководствуйтесь здравым
смыслом.
пользуйтесь
электроинструментом, если вы устали,
находитесь под воздействием наркотиков,
алкоголя или лекарственных препаратов.
Даже мгновенная невнимательность при
использовании электроинструмента может
привести к серьезной травме.
11. Используйте средства индивидуальной
защиты. Обязательно надевайте защитные
очки. Такие средства индивидуальной защиты,
как респиратор, защитная нескользящая обувь,
каска
соответствующих условиях, позволяют снизить
риск получения травмы.
12. Не допускайте случайного включения
устройства. Прежде чем подсоединять
инструмент к источнику питания и/или
аккумуляторной батарее, поднимать или
переносить инструмент, убедитесь, что
переключатель находится в выключенном
положении. Переноска электроинструмента с
пальцем на выключателе или подача питания
на инструмент с включенным выключателем
может привести к несчастному случаю.
13. Перед включением электроинструмента
снимите с него все регулировочные
инструменты и гаечные ключи. Гаечный или
регулировочный
закрепленным на вращающейся детали, может привести к травм.
закрепленным на вращающейся детали, может
привести к травме.
14. При эксплуатации устройства не тянитесь.
Всегда сохраняйте устойчивое положение и
равновесие. Это позволит лучше управлять
электроинструментом
15. Одевайтесь соответствующим образом. Не
украшения. Ваши волосы, одежда и
перчатки должны всегда находиться на
расстоянии от вращающихся деталей.
Свободная одежда, украшения или длинные
волосы могут попасть в движущиеся детали
устройства.
16. Если имеются устройства для подключения
пылесборника или вытяжки, убедитесь, что
они
подсоединены
используются. Использование пылесборника
снижает вероятность возникновения рисков,
связанных с пылью.
Использование и уход за электроинструментом
электроинструменту.
Используйте
соответствующий
выполняемой вами работе. Правильно
подобранный электроинструмент позволит
выполнить работу лучше и безопаснее с
производительностью,
18. Не пользуйтесь электроинструментом с
неисправным
выключателем.
19. Перед выполнением регулировок, сменой
принадлежностей
электроинструмента всегда отключайте его
от
аккумулятора. Такие превентивные меры
предосторожности снижают риск случайного
включения электроинструмента.
20. Храните электроинструменты в местах,
недоступных для детей, и не позволяйте
лицам, не знакомым с работой такого
инструмента или не прочитавшим данные
инструкции,
пользоваться
Электроинструмент опасен в руках неопытных
пользователей.
21. Выполняйте техническое обслуживание
электроинструментов.
движущихся узлов, поломок каких-либо
деталей или других дефектов, которые
могут
электроинструмента.
поврежден, отремонтируйте его перед
использованием. Большое число несчастных
случаев происходит из-за плохого ухода за
электроинструментом.
22. Режущий инструмент всегда должен быть
имеющим острые режущие кромки, делает его
менее подверженным деформациям, что
позволяет лучше управлять им.
23. Используйте
электроинструмент,
принадлежности,
приспособления
насадки в соответствии с данными
инструкциями и в целях, для которых он
предназначен, учитывая при этом условия
и вид выполняемой работы. Использование
электроинструмента не по назначению может
привести к возникновению опасной ситуации.
Использование
электроинструмента,
работающего на аккумуляторах, и уход за ним
24. Заряжайте аккумулятор только зарядным
устройством,
изготовителем.Зарядное
подходящее для одного типа аккумуляторов,
может
использовании с другим аккумуляторным
блоком.
25. Используйте электроинструмент только с
аккумуляторными
блоками.Использование
аккумуляторных блоков может привести к
травме или пожару.
аккумуляторный
используется, храните его отдельно от
металлических
скрепки, монеты, ключи, гвозди, шурупы
или другие небольшие металлические
предметы, которые могут привести к
закорачиванию контактов аккумуляторного
блока между собой.Закорачивание контактов
аккумуляторного блока может привести к
ожогам или пожару.
неправильном
аккумуляторного
жидкость. Избегайте контакта с ней. В
случае контакта с кожей промойте место
контакта обильным количеством воды. В
случае попадания в глаза, обратитесь к
врачу. Жидкость из аккумуляторного блока
может вызвать раздражение или ожоги.
Обслуживание
28. Обслуживание электроинструмента должно
проводиться только квалифицированным
специалистом по ремонту и только с
Специфические правила техники безопасности, Сохраните данные инструкции, Важные инструкции по технике безопасности
Для аккумуляторного блока
использованием
29. Следуйте инструкциям по смазке и замене
принадлежностей.
30. Ручки инструмента всегда должны быть
сухими и чистыми и не должны быть
измазаны маслом или смазкой.
СПЕЦИФИЧЕСКИЕ ПРАВИЛА
ТЕХНИКИ БЕЗОПАСНОСТИ
НЕ ДОПУСКАЙТЕ, чтобы удобство или опыт
эксплуатации данного устройства (полученный
от многократного использования) доминировали
над строгим соблюдением правил техники
безопасности. Нарушение техники безопасности
или
неправильное
использование
электроинструмента могут привести к серьезным
травмам.
Если при выполнении работ существует
риск контакта режущего инструмента со
скрытой
электропроводкой
собственным шнуром питания, держите
электроинструменты
предназначенные
изолированные
поверхности. Контакт с проводом под
напряжением
металлические детали инструмента также
будут под напряжением, что приведет к
поражению оператора электрическим током.
При выполнении работ всегда занимайте
устойчивое положение.
При использовании инструмента на высоте
убедитесь в отсутствии людей внизу.
Крепко держите инструмент.
Руки должны находиться на расстоянии от
вращающихся деталей.
Не оставляйте работающий инструмент без
присмотра. Включайте инструмент только
тогда, когда он находится в руках.
прикасайтесь к бите сверла или детали.
Они могут быть очень горячими, что
приведет к ожогам кожи.
Некоторые материалы могут содержать
токсичные химические вещества. Примите
соответствующие меры предосторожности,
чтобы избежать вдыхания или контакта с
кожей
безопасности материала.
СОХРАНИТЕ ДАННЫЕ
ИНСТРУКЦИИ.
ПРЕДУПРЕЖДЕНИ:
НЕПРАВИЛЬНОЕ ИСПОЛЬЗОВАНИЕ инструмента
или несоблюдение правил техники безопасности,
указанных
руководстве,
привести к тяжелой травме.
ВАЖНЫЕ ИНСТРУКЦИИ ПО
ТЕХНИКЕ БЕЗОПАСНОСТИ
ДЛЯ АККУМУЛЯТОРНОГО
БЛОКА
Перед использованием аккумуляторного
блока прочитайте все инструкции и
предупреждающие надписи на (1) зарядном
устройстве, (2) аккумуляторном блоке и (3)
инструменте,
аккумуляторного блока.
Не разбирайте аккумуляторный блок.
Если время работы аккумуляторного блока
значительно
сократилось,
прекратите работу. В противном случае,
может возникнуть перегрев блока, что
приведет к ожогам и даже к взрыву.
В случае попадания электролита в глаза,
промойте
количеством
чистой воды и немедленно обратитесь к
врачу. Это может привести к потере зрения.
аккумуляторный
используется, всегда закрывайте контакты
аккумулятора специальной крышкой.
Не замыкайте контакты аккумуляторного
блока между собой:
прикасайтесь
токопроводящими
(2) Избегайте хранить аккумуляторный
блок в контейнере вместе с другими
металлическими предметами, такими
как гвозди, монеты и т. п.
аккумуляторный блок воды или дождя.
Замыкание контактов аккумуляторного
блока между собой может привести к
возникновению
перегреву, возможным ожогам и даже
разрыву блока.
Не храните инструмент и аккумуляторный
блок в местах, где температура может
Сохраните данные инструкции, Описание функционирования
достигать или превышать 50
ﾟ C (122 ﾟ F).
Не бросайте аккумуляторный блок в огонь,
даже если он сильно поврежден или
полностью
Аккумуляторный блок может взорваться
под действием огня.
Не роняйте и не ударяйте аккумуляторный
блок.
СОХРАНИТЕ ДАННЫЕ
ИНСТРУКЦИИ.
Советы по обеспечению максимального
срока службы аккумуляторного блока
блока
Заряжайте аккумуляторный блок до того,
как он полностью разрядится.
В
эксплуатации
инструмента,
работу и зарядите аккумуляторный блок.
заряженный аккумуляторный блок.
Перезарядка сокращает срок службы блока.
аккумуляторный
комнатной температуре в пределах от 10
ﾟ C (от 50 ﾟ F до 104 ﾟ F). Перед зарядкой
дайте горячему аккумуляторному блоку
остыть.
никель-металлогидридный
аккумуляторный блок, если вы не будете
пользоваться инструментом более шести
месяцев.
ОПИСАНИЕ
ФУНКЦИОНИРОВАНИЯ
ПРЕДУПРЕЖДЕНИ:
инструмент и вынимайте блок аккумуляторов.
Установка или снятие блока аккумуляторов
аккумуляторов всегда отключайте инструмент.
Для снятия блока аккумуляторов, выньте его из
инструмента, нажимая на кнопки с обеих сторон
блока.
Для вставки блока аккумуляторов, совместите
язычок на блоке аккумуляторов с канавкой в
корпусе и вставьте его на место. Всегда
вставляйте блок полностью до щелчка. Если
этого не сделать, блок может неожиданно
выпасть из инструмента и причинить Вам или
кому-либо около Вас травмы.
Не прилагайте усилий при вставке блока
аккумуляторов. Если блок вставляется с трудом,
значит, он вставляется неправильно.
Действие переключения
ПРЕДУПРЕЖДЕНИ:
Перед вставкой блока аккумуляторов в
инструмент, всегда проверяйте, что триггерный
переключатель работает надлежащим образом
и возвращается в положение "ВЫКЛ", если его
отпустить.
триггерный переключатель. Скорость инструмента
увеличивается при увеличении давления на
триггерный переключатель. Отпустите триггерный
переключатель для остановки.
Действие реверсивного переключателя
переключателя со стороны A для вращения по
часовой стрелке или со стороны B для вращения
против часовой стрелки.
1. Кнопка
2. Блок
Монтаж
Когда рычаг реверсивного переключателя находится
в
переключатель нажать нельзя.
ПРЕДУПРЕЖДЕНИ:
Перед работой всегда проверяйте направление
вращения.
Пользуйтесь реверсивным переключателем
только после полной остановки инструмента.
Изменение направления вращения до полной
остановки инструмента может привести к его
повреждению.
Если инструмент не используется, всегда
переводите рычаг реверсивного переключателя
в нейтральное положение.
Изменение скорости
Для изменения скорости, сначала отключите
инструмент, затем переведите рычаг переключения
скорости в положение "2" для высокой скорости или
в положение "1" для низкой скорости. Перед
эксплуатацией убедитесь в том, что рычаг
переключения скорости установлен в надлежащее
положение. Используйте надлежащую скорость для
Вашей работы.
ПРЕДУПРЕЖДЕНИ:
Всегда полностью переводите рычаг изменения
скорости в правильное положение. Если Вы
работаете с инструментом, а рычаг изменения
скорости
обозначениями "1" и "2", это может привести к
повреждению инструмента.
Не используйте рычаг переключения скорости
при работающем инструменте. Это может
привести к повреждению инструмента.
Регулировка крутящего момента затяжки
Крутящий момент затяжки можно регулировать в 17
шагов путем поворота регулировочного кольца,
чтобы его градации совмещались с указателем на
корпусе инструмента. Крутящий момент затяжки
минимален, когда цифра 1 совмещена с указателем,
и максимален, когда отметка
указателем.
Муфта будет проскальзывать при различных уровнях
крутящего момента, установленного на значение от 1
до 16. Муфта спроектирована так, что она не
проворачивается у отметки
Перед началом фактической работы, закрутите
пробный шуруп в Ваш материал или деталь из
подобного
необходимый крутящий момент затяжки для данного
конкретного случая.
Регулировочное кольцо не блокируется, если
указатель расположен посередине между
градациями.
ПРЕДУПРЕЖДЕНИ:
Перед проведением каких-либо работ с
инструментом
инструмент отключен, а блок аккумуляторов
снят.
Установка или снятие отверточной биты
или сверла
1. Градуировка
2. Регулировочное
3. Отметка сверла
4. Указатель
Эксплуатация, Техобслуживание, Работа в режиме шуруповерта
Поверните втулку против часовой стрелки для
открытия зажимных кулачков. Вставьте сверло в
зажимной патрон как можно глубже. Поверните
втулку по часовой стрелке для затяжки патрона.
Для снятия биты, поверните патрон против часовой
стрелки.
ЭКСПЛУАТАЦИЯ
Работа в режиме шуруповерта
ПРЕДУПРЕЖДЕНИ:
соответствующий уровень крутящего момента
для Вашей работы.
Вставьте острие отверточной биты в головку винта и
надавите на инструмент. Включите инструмент на
медленной
переключатель, как только сработает сцепление.
ПРЕДУПРЕЖДЕНИ:
Следите за тем, чтобы отверточная бита
вставлялась прямо в головку винта, иначе
можно повредить винт и/или биту.
При работе с винтами для дерева, высверлите
пробные отверстия для упрощения работы и
предотвращения разламывания деревянной
рабочей детали. См. таблицу.
Номинальный диаметр шурупа
Рекомендуемый размер базового отверстия
Сначала поверните регулировочное кольцо, чтобы
совместить указатель с отметкой
проделайте следующее.
Сверление в дереве
При сверлении в дереве, наилучшие результаты
достигаются при использовании сверл для дерева,
снабженных направляющим винтом. Направляющий
винт упрощает сверление, удерживая сверло в
обрабатываемой детали.
Сверление металла
Для предотвращения скольжения сверла при начале
сверления, сделайте углубление с помощью кернера
и молотка в точке сверления. Вставьте острие
сверла в выемку и начните сверлить.
При сверлении металлов используйте смазку для
резки. Исключение составляют чугун и латунь,
которые надо сверлить насухо.
ПРЕДУПРЕЖДЕНИ:
Чрезмерное нажатие на инструмент не ускорит
сверление. На самом деле, чрезмерное
давление только повредит наконечник Вашего
сверла,
инструмента и сократит срок его службы.
Когда просверливаемое отверстие становится
сквозным, на инструмент/сверло воздействует
значительная
инструмент и будьте осторожны, когда сверло
начинает проходить сквозь обрабатываемую
деталь.
Застрявшее сверло можно вынуть путем
простого
переключателя на обратное вращение задним
ходом. Однако инструмент может повернуться в
обратном направлении слишком быстро, если
его не держать крепко.
обрабатываемые детали в тисках или подобном
зажимном устройстве.
непрерывно до разряда блока аккумуляторов,
сделайте перерыв на 15 минут перед началом
работы с заряженным аккумулятором.
ТЕХОБСЛУЖИВАНИЕ
ПРЕДУПРЕЖДЕНИ:
Перед проведением проверки или работ по
техобслуживанию, всегда проверяйте, что
инструмент выключен, а блок аккумуляторов
вынут.
Как Пользоваться Шуруповертом Makita
Как использовать отвертку. Иногда незаменим в хозяйстве и строительстве устройства? Это ручной электроинструмент, предназначенный для откручивания и затягивания винтов, болтов или других подобных изделий. О работе с ним поговорим ниже.
Дизайн отвертки. Кратко о контуре инструмента
Представленный инструмент может быть как сетевым, так и беспроводным, и в зависимости от вида работ имеются дрель-шуруповерт, аккумуляторная отвертка, гаечный ключ и отвертка. Все эти инструменты имеют одинаковый принцип работы, но выполняют разные функции.
Если обычная отвертка работает только с крепежом, вы также можете сверлить отверстия с помощью дрели / отвертки. Ключ предназначен для ослабления или затягивания болтов и гаек. Аккумуляторная отвертка имеет крестообразную летучую мышь. Это устройство слабое по мощности.
Без представленного инструмента работать довольно сложно, особенно если необходимо закрутить большое количество саморезов. Установка подвесного потолка, прикрепление изоляции или гипсокартона к поверхности и многие другие действия. Вот что вам нужно, отвертка.
Как работать с отверткой. Шаг настройки
Конструкция отвертки довольно проста. Пластиковый корпус имеет мотор и шестерни, которые приводят в движение биты. Говорит расположенный в конце устройства. Корпус также имеет светодиодное освещение, переключатели скорости и направления, регулятор крутящего момента, тумблер.
Принцип действия Отвертка тоже очень простая. С помощью двигателя вал с патроном приводится в движение через редуктор, в котором закреплена необходимая насадка. Теперь, когда вы знаете, как работает отвертка, вы можете научиться ею пользоваться. Во-первых, вам необходимо обеспечить безопасную рабочую среду. Также желательно проверить, что аккумулятор хорошо заряжен. Если все хорошо, вы можете приступить к работе.
Перед началом работы с отверткой необходимо вставить нужную насадку. Он выбирается в зависимости от размера головки или винта. Для этого выньте картридж и муфту из устройства и вставьте бит в магнитный держатель, который затем вставляется обратно в устройство и фиксируется в нем.
Теперь вы можете настроить скорость передачи данных. Для этого в устройстве предусмотрен специальный контроллер. Рекомендуется выполнить этот шаг перед использованием инструмента. Чтобы знать, как работать с отверткой, вы должны сначала понять изменение направления вращения шпинделя, для которого есть также переключатель.
Как пользоваться отверткой. Точность и безопасность
После настройки параметров вы можете начать использовать инструмент. Для этого аккумулятор подключен к устройству, и необходимые работы выполняются. Зная, как правильно использовать отвертку, вы можете избежать нежелательных действий при работе с устройством, что увеличит его бесперебойный срок службы.
Вы не можете регулировать частоту и направление вращения сопла, когда устройство включено и работает. Защищайте прибор от влаги внутри. Помещение, в котором будет использоваться устройство, должно быть хорошо освещено, а источник питания должен быть стабильным, без колебаний.
Не прикасайтесь к заземленным устройствам, в противном случае пользователь может быть шокирован. Не пользуйтесь прибором постоянно в течение длительного времени, иначе он просто перегорит. Желательно работать только с рабочим устройством и в специальной защитной одежде.
Работа отвертки Makita неизбежно приводит к износу некоторых частей механизма. И чтобы продолжать эффективно использовать инструмент, вам потребуется ремонт. Процедура разборки и ремонта такого оборудования представлена ниже.
Отвертка Makita
Отвертка Makita представляет собой довольно простую конструкцию, которая состоит из нескольких основных частей:
- Аккумулятор;
- Двигатель;
- Передача инфекции;
- Переключатель режима.
В некоторых моделях могут быть добавлены дополнительные устройства, но основные компоненты остаются неизменными.
Внутри отвертка Makita довольно простая. От точки подключения аккумулятора провода проходят к переключателю скорости, а также к кнопке запуска, с которой имеются контакты к двигателю. Передняя часть двигателя вставлена в коробку передач, которая состоит из набора шестерен разных конфигураций. Состав набора зависит от количества скоростей или режимов работы отвертки. Режимы переключаются с помощью специального контроллера, который выводится.
В коробке передач зубчатые колеса с внешними зубьями работают в тесной связи с самим корпусом, в котором зубья расположены внутри. И если в некоторых частях зубья сделаны из металла, то сам пластиковый корпус включает в себя пластиковые зубья. Неудивительно, что такая структура со временем изнашивается и разрушается.
Как разобрать отвертку Makita
Видео: Как Пользоваться Шуруповертом Makita
Чтобы разобрать отвертку Makita, сначала необходимо отсоединить аккумулятор. Затем все винты, которые удерживают две половинки вместе, откручиваются в корпусе инструмента. После этого корпус вынимается, а перед мастером открываются все внешние компоненты: двигатель, коробка передач и выключатель. Стоит также отметить, что в таких моделях часто устанавливаются специальные пластины, отвечающие за переключение режимов. Если вы не разберетесь очень осторожно, вы можете просто не заметить маленькую тарелку. После разборки вы можете сразу же приступить к ремонту соответствующей детали.
Как отремонтировать отвертку Makita |
Одна из наиболее распространенных проблем с отверткой Makita. Это проблемы со скоростью. Таким образом, на второй скорости все работает отлично. Эта проблема связана с неисправностью коробки передач, которая не позволяет эффективно использовать первую передачу. Подумайте, как избавиться от этой проблемы и починить отвертку.
Разборка коробки передач
Первый шаг. Разобрать сам инструмент и отделить коробку передач. Теперь важно удалить все ненужные детали на этом этапе. Для этого просто вылейте все шестерни из коробки передач. Стоит отметить, что если нет информации о точном расположении каждой детали, лучше разобрать ее последовательно и точно.
Запишите и отметьте место передачи. Это необходимо для качественной сборки коробки передач после ремонтных работ. Вы также можете использовать учебные видео или статьи.
Завинчивание вместо зубов
Как только все редукторы будут сняты с редуктора, внутренняя часть устройства откроется для глаза. Учитывая специфику проблемы, мастер, скорее всего, увидит, что все пластмассовые зубья внутри были отключены. Это происходит при длительном использовании устройства или при грубом нарушении правил использования. Пластиковые зубы достаточно мягкие, поэтому под воздействием температуры и постоянных механических нагрузок они просто шлифуются. Это приводит к тому, что нечего ловить на главной передаче и он начинает прокручиваться.
Чтобы восстановить и восстановить работоспособность, необходимо восстановить зубы. В этом случае вам не нужно восстанавливать все зубы, а просто установить два утюга.
Для достижения желаемого вам понадобится дрель, маленькие болты и дрель. Рекомендуется использовать сверло с алмазным покрытием, так как это эффективно осушает лишний болт за относительно короткое время.
- В боковой стенке редуктора просверлено отверстие в месте расположения пластикового зуба. Необходимо использовать сверло немного меньшего диаметра, чем диаметр болта. Так что можно будет скрутить усилия и обеспечить надежное крепление.
- Необходимо просверлить два отверстия по диагонали, чтобы обеспечить надежное удержание редуктора и стабильную работу инструмента. Таким образом, нагрузка будет разделена на два зуба.
- При сверлении рекомендуется направить сверло так, чтобы болт не высовывался. В противном случае обработка этого упражнения займет гораздо больше времени.
- Теперь нужно вкрутить винты в отверстия.
Используя дрель
Болты обработаны сбоку и, при необходимости, укорочены по длине. Необходимо придать болтам форму настоящего зуба и обеспечить установку коронки без препятствий.
Важно! Не рекомендуется перегревать болт при работе со сверлом. В противном случае он может стать очень горячим и расплавить окружающую пластмассу. Корпус коробки передач деформирован, что приведет к более серьезным проблемам. Поэтому во время работы нужно делать перерывы. Охладить болт.
Как только зубы готовы, заводная головка может быть вставлена обратно. Если все сделано правильно, он будет вставлен без каких-либо помех. Для восстановления коробки передач обычно достаточно двух зубьев, поэтому нецелесообразно вкручивать больше болтов.
Как отремонтировать аккумуляторную отвертку
Аккумуляторные отвертки также очень чувствительны к износу аккумулятора. Это происходит со временем, даже при правильном использовании. Если вы не будете следовать правилам эксплуатации, аккумулятор перестанет заряжаться очень быстро. И в этой ситуации есть два способа: купить новую батарею или попробовать починить аккумулятор отвертки Makita своими руками.
ВВторой вариант потребует определенного количества времени и усилий, также требуются специальные элементы.
Аккумуляторная отвертка представляет собой набор из нескольких специальных банок для пищевых продуктов, которые припаяны к контроллеру заряда и имеют цельную структуру.
Подходящие питательные вещества можно найти в пищевых банках или ноутбуках. В некоторых количествах есть такие банки. В ноутбуках обычно используется 6 банок, а в банках. 4. Но их количество может быть разным и зависит от емкости аккумулятора.
Разборка аккумулятора
Прежде всего, вам необходимо разобрать аккумулятор отвертки Makita. Для этого отсоедините его от отвертки, а затем открутите от него все винты. Откроется батарейный отсек, и вы сможете увидеть конструкцию самого элемента. Там будет 10 припаянных банок, припаянных к контроллеру мощности.
Необходимо отсоединить банки от доски. Для этого используется дрель со специальной насадкой.
Отсоединение банок от платы
Используя дрель с дисковой насадкой, банки отрезают от доски. Соединения каждого контакта с контроллером удаляются последовательно, а элементы отсоединяются от общей рамы.
Это следует делать достаточно осторожно, чтобы не повредить саму плату, но достаточно сложно полностью ее выключить.
Пайка новых банок
Сразу после освобождения рамы и платы от старых батарей к ним можно прикрепить новые. Перед пайкой рекомендуется тщательно очистить поверхности на банках и плате от остатков предыдущей пайки. Это обеспечит лучшие долгосрочные контакты.
Теперь все новые банки от других устройств размещаются в соответствующих местах на раме и, в свою очередь, припаиваются к контроллеру питания. Рекомендуется делать это с помощью толстой насадки на паяльник, так как припой требуется много. Контакт должен быть очень надежным и иметь большую площадь контакта.
После последовательной сборки рекомендуется завернуть всю конструкцию в специальную бумагу и положить обратно в футляр. Батарея затем собирается и закрывается навинчивающейся крышкой.
Перед использованием аккумулятор необходимо зарядить на специальной станции на полную мощность и только после этого подключить его к отвертке для проверки. Если все сделано правильно, аккумулятор снова начнет работать.
Запасные банки можно получить от других батарей или приобрести отдельно. Стоимость для них вполне приличная, но все же ручная замена будет намного дешевле, чем покупка нового аккумулятора.
Как собрать отвертку Makita
Отвертка Makita должна быть собрана в обратном порядке. Коробка передач, двигатель, выключатель и пластина переключения режимов установлены в одной половине корпуса. После закрепления всех элементов необходимо установить верхнюю крышку и затянуть все винты. После всех этих манипуляций вы можете подключить аккумулятор к инструменту и продолжить работу.
