Epson L1300 проверка П.Г. на короткое замыкание.
| Сообщение #1 Отправлено 17 июля 2016 — 06:37 meloman_88
| Сообщение #2 Отправлено 17 июля 2016 — 08:15 Daewoo LANOS
| Сообщение #3 Отправлено 17 июля 2016 — 08:31 Стаc
| Сообщение #4 Отправлено 17 июля 2016 — 09:32 pepsiman
Стаc сказал:
Прикрепленные изображения
| Сообщение #5 Отправлено 17 июля 2016 — 10:25 meloman_88
Стаc сказал:
| Сообщение #6 Отправлено 17 июля 2016 — 11:28 Стаc
pepsiman сказал:
— относится только к платам с драйвером на 09A54RA. На Вашем фото ни одной, относящейся к теме разговора — лишнее подтверждение живучести данного драйвера. Меряться пиписьками не собираюсь, это мое личное мнение — за все время ремонтов НИ РАЗУ не менял такие микросхемы. Чтобы она вышла из строя, нужно что-то другое, никак не пробой ключей. Например пробить 3,3V, и то, эта сгорит после процессора, когда о ремонте платы можно уже не говорить. Есть другой опыт? С удовольствием выслушаю.
meloman_88 сказал:
Прикрепленные изображения
| Сообщение #7 Отправлено 17 июля 2016 — 13:33 pepsiman
meloman_88 сказал:
| Сообщение #8 Отправлено 29 октября 2019 — 06:48 BardakadraB
| Сообщение #9 Отправлено 14 января 2020 — 12:49 ossipenko
BardakadraB сказал:
PrintHelp читает ошибку кнопкой Отчет. Нужно смотреть верхнюю ошибку №1
pepsiman сказал:
Ошибка 0x9a принтера Epson: значение, причина, решение
Во время эксплуатации принтеров и МФУ Epson, потребители могут столкнуться с ошибкой 0x9a. Сразу стоит обратить внимание на то, что данный код ошибки сигнализирует о критической проблеме в работе печатающего устройства. Поэтому решить ее простыми способами однозначно не удастся. Поэтому в данной статье мы расскажем Вам, что означает код ошибки Epson 0x9a, по каким причинам на принтере Epson появляется ошибка 0x9a, а также, каким образом можно исправить ошибку 0x9a, возникающую у струйных МФУ Epson.
Что означает код ошибки 0x9a Epson
Важно знать обозначение кода ошибки, так как это поможет найти верное решение по устранению возникшей проблемы у печатающего аппарата. В оригинальном мануале, ошибка 0x9a расшифровывается как Circuit error (include blowout of a fuse, Main Board failer). Иными словами, код 0x9a указывает на проблему в электрической цепи, возникшую из-за перегорания предохранителя F1 (F2) или сгорания материнской платы (форматера) принтера Epson. Как видите дефект очень серьезный, поэтому быстро устранить его явно не получится. Даже простая замена нерабочих деталей принтера гарантированно вызовет затруднения. Изучив этот материал до конца, Вы поймете, почему так происходит.
Причины появления ошибки 0x9a у принтеров Epson
Как правило, ошибка принтера Epson 0x9a происходит из-за короткого замыкания, вызванного заливанием чернилами различных шлейфов и микросхем. Произойти это может по следующим причинам:
- Переполнение абсорбера (памперса) принтера Epson. Потребители часто сбрасывают счетчик памперса Epson, и при этом не делают вывод трубки, а опосля и вовсе забывают об этом. В свою очередь, абсорбер может вместить ограниченное количество отработанного чернила. Поэтому со временем оно переливается и заливает внутренние части принтера, что приводит к короткому замыканию. Кроме того, чернила могут мгновенно залить памперс принтера и перелиться, если СНПЧ поднять выше печатающего аппарата.
- Неправильная промывка системы печати принтера Epson. Некоторые потребители не хотят снимать печатающую головку и пытаются промыть ее прямо в каретке струйного принтера или МФУ Epson. Это чревато тем, что влага жжет попасть на контактную площадку, микросхему ПГ или шлейф, и вызвать КЗ в системе.
- Разгерметизация СНПЧ принтера Epson. После неправильного подключения системы непрерывной подачи чернила (либо по иным причинам), красящее вещество выливается и попадает на контакты и прочие части принтера. Это также может вызвать короткое замыкание.
- Попадание влаги из внешних источников. От этого никто не застрахован. Главное не пытайтесь включить принтер, пока хорошо не просушите. Хотя даже в этом случае нет гарантии, что устройство будет работать как прежде.
Если Вы видите код ошибки 0x9a у МФУ или принтера Epson, то, скорее всего, залиты чернилами контакты шлейфов, вышла из строя контактная площадка CSIC, сгорела главная плата принтера, перегорел предохранитель F2 Epson или F1. Попытаться устранить проблему можно, но вероятность успеха составляет всего 50%.
Обратите внимание: Данное руководство актуально для многих струйных принтеров и МФУ Epson, в число которых входят следующие модели: XP-430, 352, 255 и 600, а также WF-7110, 7610 и 7620.
Как исправить ошибку 0x9a Epson
Ремонт оргтехники Epson, из-за ошибки 0x9a, дело не из простых. Поэтому рекомендуем обратиться в соответствующий сервисный центр. Конечно в сервисе придется прилично заплатить за работу (в зависимости от модели принтера Epson, цена за ремонт может достигать 5000 рублей и даже более), но оно того однозначно стоит. Ведь для устранения ошибки Epson 0x9a следует полностью разобрать и отчистить печатающее устройство от растекшегося чернила. Далее следует провести тщательную диагностику печатающего устройства и выявить поврежденные места. Обычно, это не одна деталь, а сразу несколько. Поэтому первым делом следует проверить:
- Шлейфы. Нужно проверить те, что ведут от форматера к печатающей головке и контактной площадке. Если они повреждены, то восстановить или заменить.
- Печатающую головку. После промывки нужно очень тщательно ее просушить. Малейшие остатки влаги могут вновь вызвать короткое замыкание. Если головка не рабочая, то она не подлежит восстановлению, придется менять.
- Контактную площадку CSIC. Сделать нужно все то же, что и с печатающей головкой. Единственное, что если она чистая, то лучше не промывать, а только аккуратно подчистить контакты.
- Материнскую плату. Нужно почистить и перепаять предохранитель F1 или F2, а также драйвер печатающей головки. Если не помогает, то придется заменить форматер.
Указанные действия занимают очень много времени. Однако самое страшное то, что всегда есть риск повторного короткого замыкания. Например, Вы обнаружили, что испортилась печатающая головка, но не выявили, что сгорела еще и материнская плата. Когда подсоедините новую печатающую головку Epson и включите принтер, то с большой долей вероятности случится повторное замыкание, которое может спалить новую ПГ. Если быть до конца откровенными, то при наличии ошибки 0x9a Epson, легче купить новое печатающее устройство и не заморачиваться (особенно это касается аппаратов из бюджетной серии принтеров или МФУ Epson).
Важно: Естественно стоит попробовать избавить принтер Epson от ошибки 0x9a, но лучше дальше чистки и замены шлейфов не заходить. В крайнем случае, можно недорого купить б/у принтер Epson той же модели и использовать его в качестве донора.
Проблемы пайки предохранителей F1 или F2 форматера принтеров Epson
На этот момент также стоит обратить особое внимание, так как перепаять предохранитель F1 Epson, это достаточно проблематичная процедура по следующим причинам:
- нужно правильно подобрать предохранитель, так как у разных плат предохранители рассчитаны на соответствующий ток цепи;
- SMD-предохранители F1 или F2 имеют очень маленькие размеры, что значительно усложняет их выпаивание из платы и впаивание обратно (жало обычного паяльника однозначно не подойдет);
- на платах принтеров Epson используется специальный припой, для которого требуется паяльник с более высокой температурой нагрева.
Плюс ко всему может понадобиться менять не только предохранитель, но и микросхему драйвера печатающей головки Epson. И если найти и купить SMD-предохранители не сложно, то с приобретением чипа драйвера ПГ явно возникнут проблемы, так как в продаже доступны изделия не для всех моделей оргтехники.
Прозвонка мультиметром ПГ EPSON
Где то видел статью по прозвонке головок но там не совсем корректно было написано, точнее перед нами одна из самых распостраненных fa04010 или fa04000. Переключаем мультиметр в режим прозвонки диодов, красный плюсовой контакт на любой из тех что земля, точнее 4,6,8,10,15,16,19 а минусовым на все доступные и записываем данные, 1,18,20 должны быть пустыми, а 2,3,5,7,9,11,12,13,14,17,21 звонится как диод, с падением около 0.4 вольт. а если там кз то ни в коем случае лучше ее не ставить в принтер. с али пришла головка и была успешно установлена с кз на 2м контакте, сгорел дешифратор ну и белые листы.
9.1K поста 13.1K подписчик
Правила сообщества
Посты с процессом ремонта создавайте в родительском сообществе pikabu.ru/community/remont.
В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах 🙂
Требования к оформлению постов:
1. Максимально полное наименование устройства.
2. Какие условия привели к поломке, если таковые известны.
3. Что уже делали с устройством.
4. Какое имеется оборудование.
5. Ну и соответственно, уровень знаний.
Когда горит шифратор- аппарат же вроде не включается? Белые листы-на моей памяти это или резюк или термистор, не помню точно, редко шифратор не выбивало.
Вот бы еще гайд по прозвонке шифраторов. Из Китая в последнее время каку шлют, как бы понять заранее, что нерабочий приехал.
Читать ещё на Пикабу
Врачи убийцы?
У меня теща на днях умерла. В больнице. История очень мутная выходит. Тещу, на скорой, дочки в больницу отвезли. Там её с каталки на каталку перекладывали, да и уронили. Головой на каменный пол. Через час теща была в коме. Через 2 дня умерла не приходя в сознание. Сегодня получили справку, где причина смерти — гематома субдуральная нетравматическая. Если что, в скорую поехали совсем не по причинам, хоть как то связанным с головой. Там как раз всё хорошо было. Часть родни говорит забейте, ничего не сделать. А часть — идите в органы заявление писать. Только срочно, пока не закопали. Жена в раздрае полнейшем, не понимает что ей делать, дёргается. Хочу спросить уважаемое сообщество, чем обычно такие истории заканчиваются, если дело пытаться раскручивать?

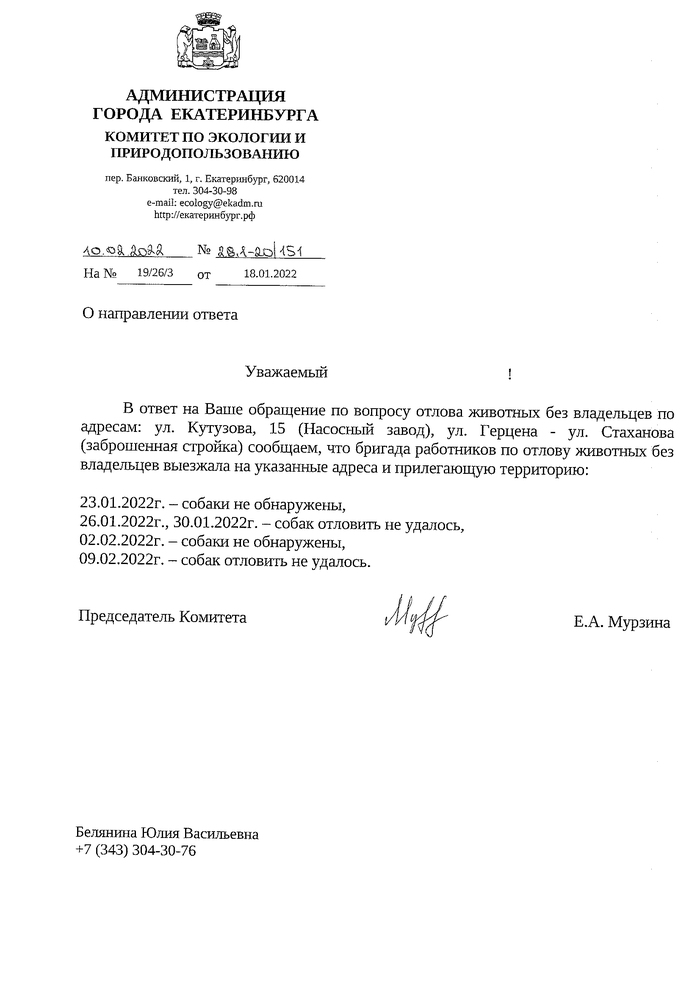

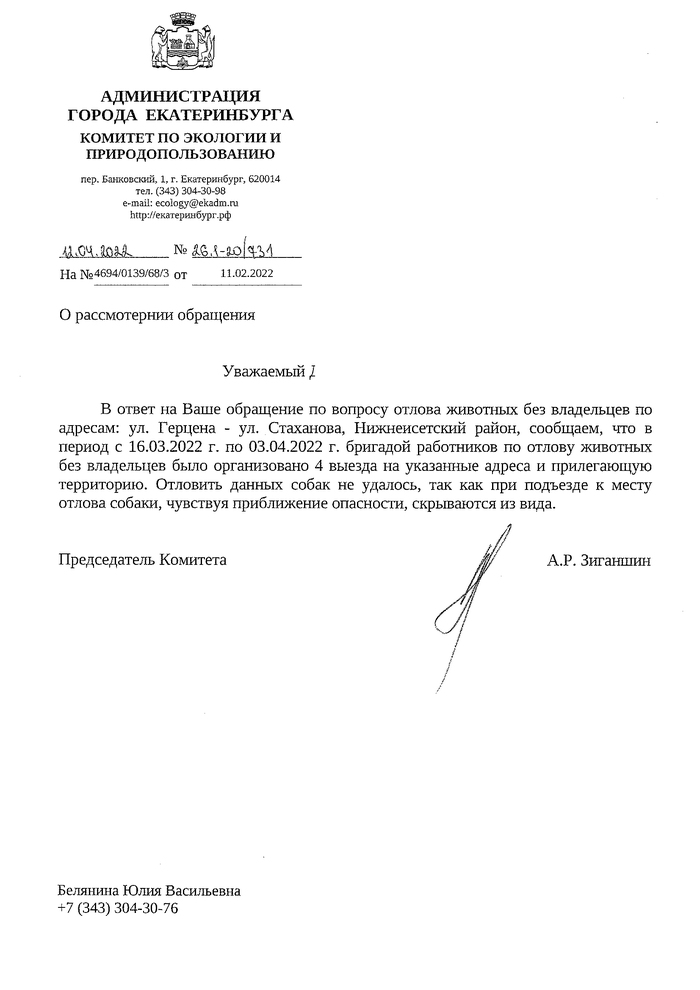

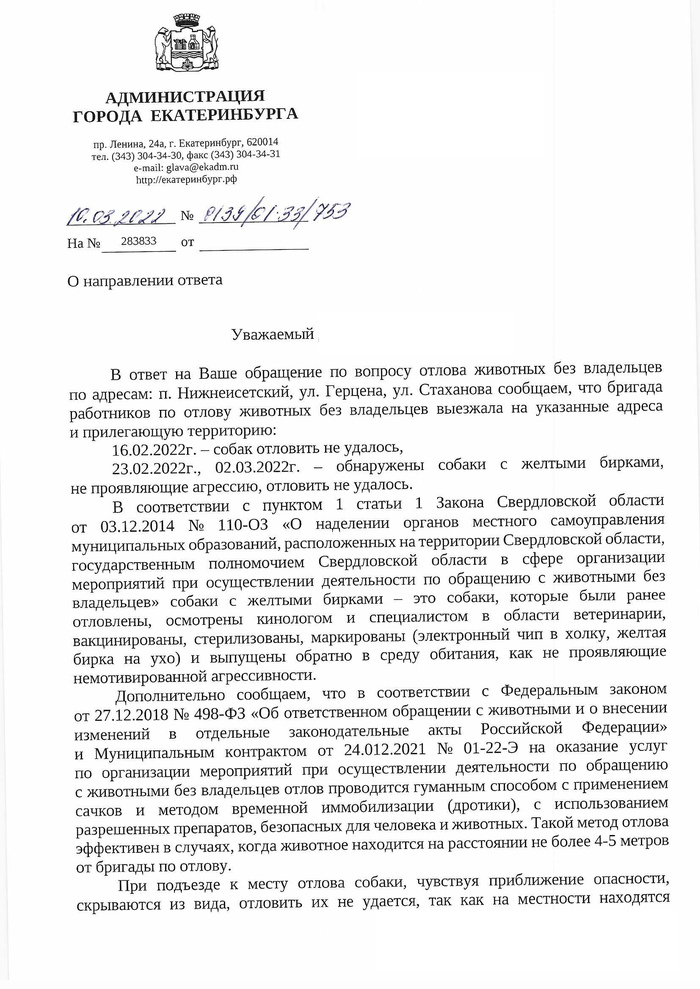

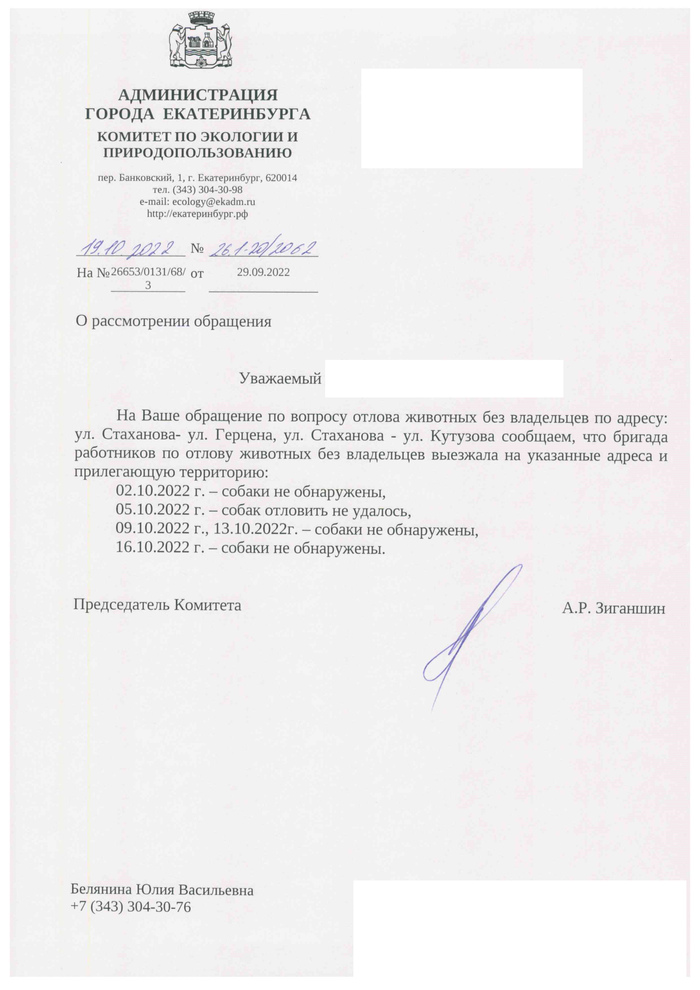

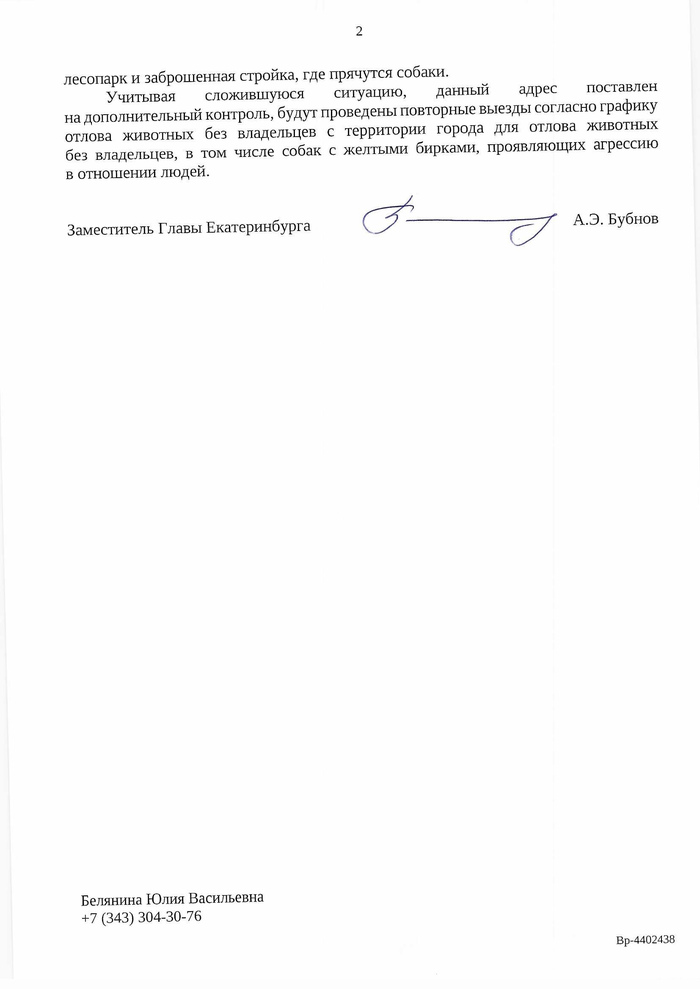

Ответ на пост «В садах под Екатеринбургом стая бродячих собак разодрала женщину»
Вот так у нас в администрации Екатеринбурга в течении года отвечают на запросы «У нас тут собаки с бирками плодятся и стаями на людей кидаются».
Для ЛЛ: «у собак лапки, они на них убегают»
Последние сожаления
«В тени жизни, перед встречей со смертью, люди редко сетуют на отсутствие интимных отношений или неосуществленное желание прыгнуть со страховочного каната.
Бронни Вэр — специалист в области паллиативной медицины, которая проводила последние дни с людьми, стоящими на пороге смерти, поделилась, что вызывает у них наибольшее сожаление в последние моменты жизни. Чаще всего, особенно среди мужчин, она слышала признания о чрезмерной работе в течение жизни.
В своей книге «Пять главных сожалений умирающих» Вэр делится мыслями о невероятной ясности, которая пронизывает сознание людей на пороге смерти, и призывает нас вникнуть в эти откровения, чтобы извлечь из них ценные уроки.
1. Жаль, что я не нашёл в себе сил жить по-своему, вместо того чтобы подчиняться ожиданиям окружающих.
«Это самое частое сожаление. Когда люди осознают, что их жизнь на исходе, и смотрят назад, они обнаруживают, что множество своих намерений и мечтаний осталось неосуществленным. Большинство людей не смогли выполнить даже половину своих планов, и только в преддверии смерти они понимали, что это был результат их собственных решений. Здоровье дает нам свободу, но многие не задумываются об этом до тех пор, пока оно не утрачено».
2. Жаль, что я потратил столько времени на работу.
«Почти все мужчины, за которыми я ухаживала, выражали сожаление о пропущенных моментах их детей и недостаточном времени, проведенном с супругами. Некоторые женщины тоже сетовали на это, но, так как многие из них были из старшего поколения, большинству из моих пациенток не приходилось нести бремя основного добытчика. Все мужчины, которых я ухаживала, искренне сожалели о том, что большую часть жизни они потратили на работу».
3. Жаль, что мне не хватило храбрости, чтобы открыто выражать свои чувства.
«Многие люди подавляли свои эмоции, чтобы поддерживать гармонию в своих отношениях. В результате они прожили жизнь на половину сил, не став такими, кем могли бы стать. У многих из них возникали заболевания, вызванные скопившейся горечью и недовольством».
4. Жаль, что я так мало общался с друзьями.
«Многие люди не понимают истинной ценности дружбы до момента, когда сталкиваются со смертью, или когда у них уже нет возможности связаться со своими друзьями. Многие были настолько заняты своими проблемами, что переставали поддерживать связь с близкими друзьями. В преддверии смерти люди часто испытывают сожаление о недостатке внимания, которое они уделяли дружбе. Все ощущают грусть по своим друзьям в последние моменты».
5. Как жаль, что я не дозволял себе наслаждаться счастьем
«Замечательно, как часто умирающие испытывают это сожаление. Многие из них не до конца осознавали, что счастье — это дело выбора. Они целую жизнь придерживались старых устоявшихся норм и привычек. Рутинный комфорт привычного окружения пропитывал их эмоции и повседневность. Страх перемен заставлял их притворяться перед окружающими и собой, будто они полностью довольны своей жизнью, в то время как внутри их искренне жаждали освободиться и вновь ощутить прямоту и непосредственность в своей жизни.»
Все эти моменты сводятся к общей мысли — «Жаль, что я не жил своей собственной жизнью».»
Дядька умер. Не будьте как дядька
68 лет.
В молодости был и алкоголь немеряно и сигареты, но к старости поумерил пыл и вел вполне приличный образ жизни.
У него были проблемы с сердцем, но не критичные и жизни как то не мешали.
На прошлой неделе, в пятницу стало плохо.
Жена позвала соседку-врача и начали заставлять его вызвать скорую. Но дядька чувствовал себя недостаточно плохо и успешно сопротивлялся, договорившись, что в понедельник сам пойдет. Обязательно пойдет и проверится.
Умер в воскресенье. Не успел.
Больше мужчин наверное касается. после 40-ка у вас обязан быть тонометр и если давление выше 140/90 — шуруйте к кардиологу.
Пропишет таблетки, и глядишь поднимем планку средней продолжительности жизни мужчины в России.
Старых пердунов должно быть больше!
Во время съемок сюжета о нарушениях в миграционном центре, оправдывающееся руководство было задержано сотрудниками ФСБ
В Нижнем Новгороде во время телесъемки оперативники ФСБ задержали за коррупцию директора филиала ФГУП «паспортно-визовой сервис» МВД РФ Татьяну Баранову и главного бухгалтера Ольгу Хехневу. На них заведено уголовное дело в получении взяток организованной группой. В задачи миграционного центра входит ведение учета, оформление иностранным гражданам виз, разрешение на временное проживание, выдача трудовых патентов и разрешений на работу. По мнению следствия указанные руководители ФГУП за последние четыре года получили взятки на сумму около 10 млн рублей. Они совершали многочисленные служебные правонарушения: пропускали за установленную таксу без очереди, не давали талоны на оплату тем, у кого истекал последний 30-й день для получения патента. Это означало для мигрантов необходимость снова пересечь границу или заплатить штраф 10 тысяч рублей, направляли мигрантов совершать оплату в определенные банкоматы, которые принадлежали родственнику Барановой Он ей затем возвращал 10% от суммы платежа.
У этой истории плохой конец
Всё, нет больше моего любимого мужчины. С момента постановки диагноза прошло всего 8 месяцев. Во вторник в 18 часов увезли в реанимацию, в 12 ночи, когда я уезжала домой, он был в сознании. Утром накупила всего, что сказали привезти. Взяла необходимые ему вещи, телефон, еду, сок, минералку и пока ехала, моя машина глохла 5 раз, прямо на ходу. Каждый раз, когда я стояла с открытым капотом, чтобы маленько остудить мотор — звонила в реанимацию — там не отвечали. Когда я заглохла последний раз — ответили. Он умер в 2:05 ночи. И каждый раз, когда я звонила в реанимацию, в пакете с вещами мужа звонил его телефон. Я даже думала, что по ошибке ему набираю. 9 пропущенных звонков за этот день! Ему почти никто не звонил в последний месяц, т.к. ему, было тяжело разговаривать. А тут как будто все разом вспомнили. Так вот я думаю, что машина глохла неспроста, это был знак, что в больницу уже не надо было ехать.
Завтра тяжёлый день, прощание. Организацией занималась сама, но мои родные и друзья все время были рядом. Возили по делам, помогали по дому. Я держусь, ради детей и свекрови.
Спасибо всем за то, что были с нами, за поддержку. Жаль, что все так закончилось. Я пока не могу осознать реальность произошедшего.
Типичные неисправности печатающей головки последовательно-матричного принтера Epson FX 890(2190)
Печатающая головка Epson FX-890/2190 является бесспорным лидером по надёжности, скорости и долговечности среди 18-игольчатых устройств своего класса. Её ресурс составляет 400 миллионов знаков, максимальная скорость печати – 680 знаков в секунду, уровень шума – 55 дБа.
Внешний вид печатающей головки Epson FX 890/2190
Печатающая головка имеет двухэтажное устройство.
Этажи печатающей головки
Печатающая головка имеет классическое строение, характерное для устройств данного класса. Она отличается высокой надёжностью, устойчиво работает как на оригинальных, так и на совместимых красителях.
Устройство печатающей головки Epson FX 890/2190
Головка состоит из 90 деталей, элементов и сборочных единиц. В сервисные мастерские чаще всего поступает не из-за износа или сломанных иголок, а из-за коррозии, связанной с использованием низкопробных красителей.
Наиболее распространённой неисправностью печатающей головки является износ её носика.
Износ носика печатающей головки
Злоупотребление низкопробными расходниками может привести к спилу носика вместе с игольчатой матрицей.
Дешёвая матричная лента пропитана самой обыкновенной сажей, частицы которой оказывают абразивное воздействие на детали картриджа.
Утрата части материала передней поверхности носика под действием абразивных красителей
Щель, которую мы видим на рисунке, представляет собой дополнительный зазор между валом матричного принтера и его носиком. Зазор, увеличивая ход иглы, снижает качество печати и ускоряет износ пружин печатающей головки.
Износ носика почти отсутствует или имеет минимальные проявления при использовании качественных расходных материалов.
Износ передней матрицы печатающей головки Epson FX 890/2190
Передняя матрица изготовлена из пластика, который обладает низкой степенью износостойкости, а потому является «слабым звеном» печатающей головки. Тонкие перемычки матрицы при использовании некачественных расходных материалов быстро перетираются, сливаясь в одну прорезь. Иглы, теряя направляющую, хаотично двигаются внутри прорези, стачиваясь друг о друга. Добиться качественной печати при таком раскладе добиться очень сложно.
Ещё одной типичной неисправностью печатающей головки Epson FX 890 / 2190 является коррозия игл.
Коррозия игл также вызвана использованием неоригинальных расходных материалов, в состав которых входит изопропиловый спирт, выделяющий хлор и разъедающий металлические поверхности печатающей головки. Износу подвержены и пружины печатающей головки.
Износ пружины печатающей головки
Чтобы обеспечить высокую производительность принтера, его пружины зажаты достаточно сильно, а при проникновении к ним абразивного красителя в месте соединения с кронштейном якоря пружины протираются.
Дефекты появляются и на кронштейне игл.
Износ кронштейнов игл
Чаще всего износ кронштейнов игл, заканчивается поломкой. Изъян кронштейна гарантирует развитие трещин при методичных ударах иглы. В результате кронштейн обламывается по месту выработки.
Под верхней крышкой блока якорей второго этажа печатающей головки можно увидеть ещё один распространённый дефект – износ прокладок кронштейнов.
 |
 |
| Крышка второго этажа блока якорей | Прокладка кронштейнов якорей |
Износ крышки и прокладки второго этажа блока якорей
Неоригинальный краситель уже начал разъедать металл прокладок кронштейнов якорей. Эти прокладки и без того подвержены пагубному влиянию кронштейнов якорей, так как они предназначены для торможения обратного хода иглы. При использовании агрессивных красителей они быстро изнашиваются.
 |
 |
| Коррозия деталей блока якорей второго этажа | Блок якорей первого этажа |
Коррозия деталей блоков
На первом этаже красителей всегда намного больше, чем на втором. Поэтому детали первого этажа работают в условиях более агрессивной среды, чем детали второго этажа.
Ещё одна деталь печатающей головки, подверженная износу, — это прокладка якорей.
Износ прокладки якорей печатающей головки
Прокладка якорей, изготавливается из высокопрочной стали, которая обеспечивает продолжительную работу якоря на осях. В условиях агрессивных красителей срок службы прокладок якорей значительно снижается, так как по месту работы осей якорей формируются выработки, а сталь коррозирует и истирается. Коррозия прокладок приводит к люфту осей якорей, что сказывается на работе иглы. Появляются вредные вибрации элементов ударного механизма, на которые расходуется много энергии электромагнитов. В результате снижается качество печати и провоцируется дальнейшее разрушение печатающей головки.
Износ сердечников катушки печатающей головки
Износ сердечников катушки может быть спровоцирован большим зазором или износом игл по торцу. Если игла не ударяет по поверхности вала принтера, сердечник якоря начинает стучать по сердечнику катушки. В результате разрушения наступают достаточно быстро.
Нередко сердечники электромагнитов захватывают мелкую магнитную пыль, которая собирается на их поверхности, препятствуя ходу иглы. Пыль вырабатывается механизмом печатающей головки, её количество увеличивается при использовании поддельных расходных материалов.
Короткое замыкание катушек электромагнита – это достаточно распространённый дефект печатающей головки матричного принтера Epson FX 890 / 2190, который знаком каждому третьему оператору.
Короткое замыкание катушки электромагнита
Основная причина короткого замыкания катушек электромагнита заключается в их перегреве, который может быть спровоцирован перемещением иглы, работающей в среде вязкого некачественного красителя. Посмотрите на фото 15.
Красителем забиты полости между матрицами носика
Красителем забиты все пространства между матрицами носика. В результате иглы принимают на себя значительную нагрузку и катушки неизбежно перегреваются, что приводит к короткому межвитковому замыканию. При этом сгорают ключи электронного управления принтером.
Остальные неисправности печатающей головки Epson FX 890 / 2190 имеют единичный характер.
Обобщим в таблицу 1 данные обо всех элементах печатающей головки, которые могут ломаться, изнашиваться и чаще остальных требовать ремонта или замены.
Перечень элементов печатающей головки Epson FX 890 / 2190, подверженных поломкам и износу
| Элементы печатающей головки | Количество элементов, шт. |
|---|---|
| Гнездо пружины | 18 |
| Игла | 18 |
| Кассета пружины | 2 |
| Катушка | 18 |
| Кронштейн якоря | 18 |
| Носик | 1 |
| Передняя матрица | 1 |
| Прокладка кронштейна | 11 |
| Прокладка якоря | 4 |
| Промежуточная матрица | 5 |
| Пружина | 18 |
| Прочие поломки | 4 |
| Итого | 118 |
Из таблицы 1 следует, что в печатающей головке Epson FX 890 / 2190 риску износа и поломки подвержены 118 элементов. Эта цифра свидетельствует о трудоёмкости ремонта печатающей головки и высокой стоимости её восстановления.
