Ex link разъем для чего на телевизоре samsung

  • автор:

Порт EX-LINK, порт EXT RGB, ИК-порт

В телевизорах Samsung вы можете увидеть порты EXT RGB и ИК-выход, вам может быть интересно, что это за разъемы и как их использовать. Но вы знаете, если есть такой порт, значит, к нему можно что-то подключить. Следует знать, что такие порты уже устарели и практически не используются. Такие порты можно найти в старых телевизорах, которым уже 5-8 лет.

Разъем EXT RGB Samsung TV

Данный разъем порта предназначен для передачи и приема сигналов аналогично стандартным scart или компонентным разъемам, но имеет другую форму, изменение формы разъема связано с тем, что в современных телевизорах негде разместить большое количество традиционных разъемов, они большие и требуют глобального изменения конструкции телевизора. Так как минимизация на данный момент актуальна, например, Samsung стал использовать минимизированные порты, такие как EXT RGB. EXT RGB, вероятно, происходит от External RGB, подразумевается, что к этому порту можно подключить внешний видеосигнал.

Разъем (EXT RGB) полностью совместим с компонентными или scart разъемами и используется для подключения к телевизору устаревшего оборудования (разъем несет аналоговый сигнал). В современных телевизорах с высоким разрешением экрана практически бесполезен. Кабель имеет разъем EXT с одной стороны и разъем Scart или AV Tulip с другой. В современных телевизорах разъем EXT практически не используется. Его заменяют современные разъемы, такие как HDMI. И в телевизорах нет выхода цифрового сигнала, это сделано для защиты от несанкционированного копирования видео.

Внешний кабель RGB, EXT (rgb)

Кабель EXT-SCART

кабель Ext-Scart

Кабель AV-EXT

кабель AV-EXT

Что такое ИК-порт

Порт IR OUT — это дистанционный инфракрасный излучатель. В принципе, устаревшее устройство. Он использовался, например, в следующих случаях. У вас есть телевизор, вы подключили к нему DVD-плеер и хотите управлять DVD-плеером с помощью пульта дистанционного управления телевизора. Подключите инфракрасный пульт, который вы направляете на DVD-плеер, к телевизору. Когда вы нажмете кнопку play pause на пульте, команда будет получена телевизором, передана на Ir Out и принята приемником DVD-плеера в виде инфракрасного сигнала. В настоящее время этот метод практически не используется, современные устройства поддерживают управление путем передачи команд управления через HDMI, HDMI CEC.

Порт EX-LINK

EX-Link — это не что иное, как сервисный разъем для управления телевизором непосредственно с компьютера. Он представляет собой модифицированную последовательную медленную шину RS-232 для управления телевизором. Этот разъем обычно используется для управления телевизором в сервисных центрах. Через этот порт можно войти в Top Debug Menu (сокращенно TDM) с помощью дополнительного программного обеспечения и компьютера, можно разблокировать телевизор, можно выполнять ремонт и настройку с помощью инфракрасных кодов.

Ex-Link Cable for J/K/M/Q/N/QN Series

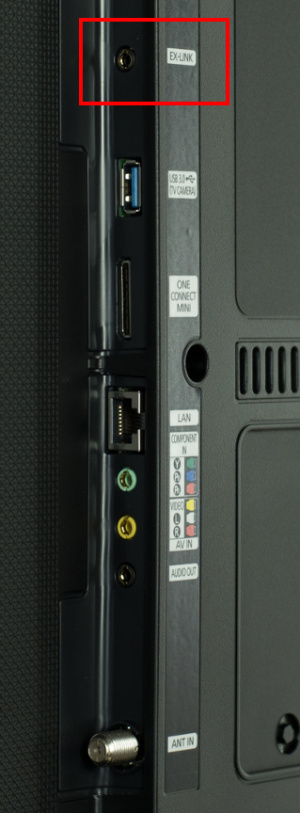

On some J/K-series TV and on M/Q series Tv`s, Ex-Link port is located on the separate 3.5mm jack labelled as «EX-LINK».

On Q series Ex-Link port is located on bottom of OneConect box, next to CI slot.

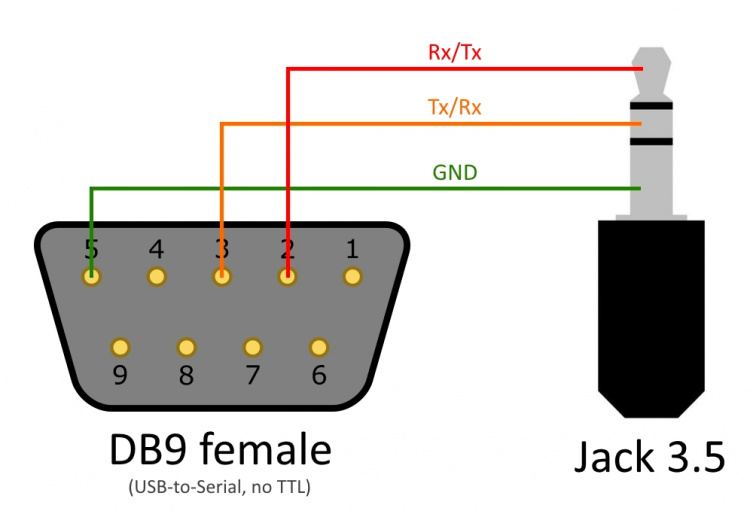

In this case, you need to make Ex-link cable by connecting JACK male to the USB-COM adapter ( not TTL/LVTTL ) as shown below.


Or you can use regular COM port, if your PC have it, but in this case you have to connect pins in reverse order (from left to right) as shown below. You need 2, 3 and 5 pin.

If your PC does not have COM port (like many pc`s nowadays), you can use cheap USB to RS232 COM Port Serial PDA 9 pin DB9 Cable Adapter .


USB Ex-Link cable

Tested on UE32K5502 TV. On other TV models there may be differences.

Service menu

First you need enable USB Ex-Link for your TV in service menu. Try sequence Info -> Menu -> Mute -> Power or Info -> Settings -> Mute -> Power when TV turned off (may not work). Other way — if you have root, you can start service menu with command launch_app org.tizen.factory .

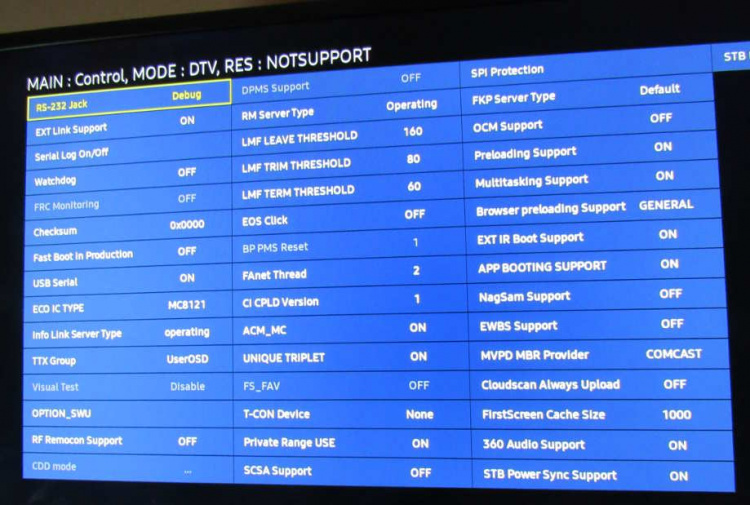

In service menu, go to Control -> Sub Option, change RS-232 Jack — Debug , EXT Link Support — ON , USB Serial — ON . You can also set Watchdog — OFF . On the other TV model, these options can be in another place of the service menu.

K SERVICE USB.JPG

Cable

Maybe other models will be with RS232, so it’s better to check voltage before plugging something in Ex-Link enabled USB port. You accept that you do everything at YOUR OWN RISK.

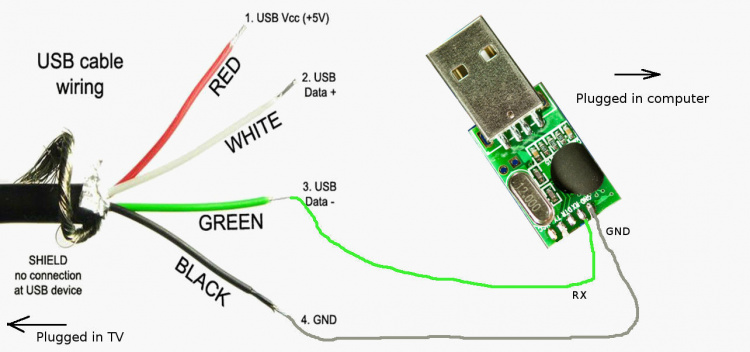

After making changes in the service menu, one of USB port will stop work like USB (TV will not detect flash drive plugged in it) — this USB port you need to use. Yon need some USB-UART 3.3V — like Nokia data cable CA-42/DKU-5. Connect UART wires to USB wires:

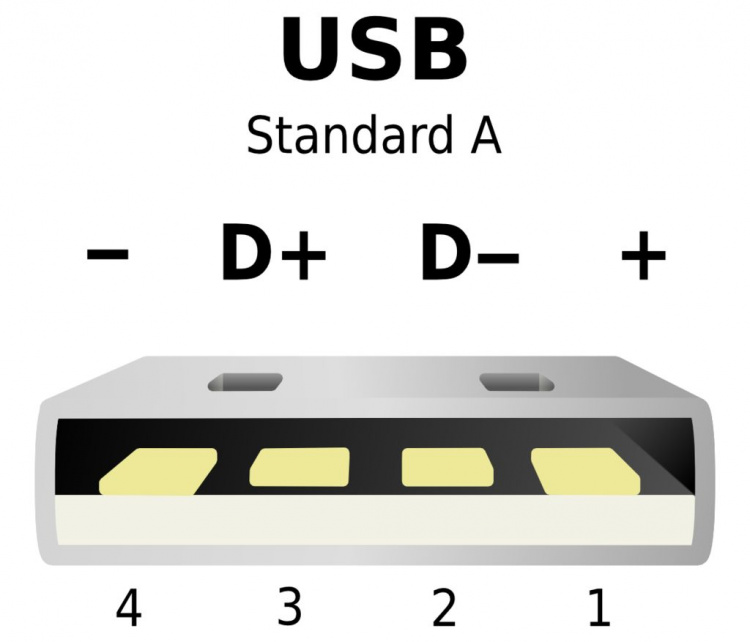

USB.jpgUART USB.jpg

Enable Debug mode in service menu

Start the terminal

Linux PC

On a Linux PC, install ‘cu’ (call up) tool from the uucp package and run

Windows PC

On Windows, we recommend the free terminal application Putty or RealTerm (download). But HyperTerminal is also very nice, but not free.

After you have started PuTTY, follow the steps in the screen shots below.
