Линия разрыва в автокаде
Набор типов линий для AutoCAD
В строительстве применяется большое количество различных типов линий. Это делается для того, чтобы отличать один объект от другого. Используя разные типы линий на чертеже, Вы делаете свою работу более удобной.
В продуктах семейства AutoCAD (AutoCAD, AutoCAD Civil3D, AutoCAD Architecture, AutoCAD Mechanical и т.п.) уже предусмотрены некоторые основные типы линий.
Но часто бывает так, что при выполнении чертежей, Вам недостаточно типовых линий и приходиться их рисовать вручную используя примитивы AutoCAD (линии, дуги, текст), что очень трудоемко и забирает много времени (особенно во время редактирования).
Для того чтобы ускорить и упростить Вашу работу, представляю Вашему внимаю большой набор готовых типов линий, которые можете скачать по ссылке:
- набор дополнительных штриховки для AutoCAD
Скачав и распаковав архив (который весит всего 44,0 КБ), Вы получите следующие файлы готовых типов линий:
- набор типов линий для обозначения сварных швов;
- набор типов линий для обозначения заводских и монтажных швов;
- набор типов линий для оформления топографических планов;
- набор типов линий для геодезии и картографии;
- дополнительный набор из разных типов линий (обозначение разрыва, обозначение земли в разрезе и т.п.).
Хочу отметить, что данные типы линий не поставляются в стандартном комплекте продуктов с дистрибутивами Autodesk семейства AutoCAD, работают со всеми версиями AutoCAD и нету никаких ограничений для их использования.
Важно!: При передаче чертежа, использующего данные типы линий на другой компьютер, где они не установлены, необходимо к файлу *.dwg приложить файлы с типом линий, которые Вы скачали по ссылке выше.
Если, скачав и распаковав архив у Вас возникает вопрос, что же делать дальше, как добавить данные типы линий в AutoCAD и как ими пользоваться — об этом Вы можете узнать, перейдя по ссылке: Как добавить типы линий в AutoCAD.
Курсы AutoCAD > > >>Типы линий autocad
Типы линий применяются для того, чтобы можно было отличить один объект от другого, тем самым, делая работу с чертежом более удобной.
Для тех кто постоянно сталкивается с геодезиейи картографией будет полезен набор линий. Ореховая посадка не очень, но на бумаге отпечатается по правилам.
Автор: Максименко Сергей Николаевич
1.Данная установка содержит следующие типы линий для AutoCAD: — Линии разрыва; — Линии обозначения сварки; — Линия обозначения земли в разрезе; — Осевая линия с точкой.2.Описания линий содержатся в файле newlin.lin.3.Некоторые из линий несимметричны, поэтому их внешний вид зависит от направления (например, справа налево или слева направо).4.Для всех линий рекомендуется масштаб типа линии 0.5.5.По верху линии обозначения земли в разрезе рекомендуется провести еще одну линию — толстую.
6.При передаче чертежа, использующего данные линии на другой компьютер, где они не установлены, необходимо к файлу *.dwg приложить следующие файлы newlin.lin и ltsnew.shx.
Автор: Георгий Протасов
Линия обрыва в автокаде — Как в Автокаде сделать автоматический разрыв линий при их пересечении? — 22 ответа
В разделе Программное обеспечение на вопрос Как в Автокаде сделать автоматический разрыв линий при их пересечении? заданный автором Просолить лучший ответ это При построении из меню (рисование линии с автозапуском макроса) , либо по нажатию на кнопку — можно, но не элементарно. Можно сделать макрос, который будет находить все пересекающиеся примитивы (либо все примитивы, либо по слою, либо по выбору) , затем рисовать окружность заданного радиуса с центром в точке пересечения, разрывать созданный позднее (либо предоставлять пользователю выбор в каждом случае) примитив в области окружности, и удалять окружность.Долго, сложно, дорого, но эффективно �� Впрочем, если применять это только для прямых линий — задача упрощается в разы, а если в деле эллиптические кривые или сплайны — туши свет.
Разрывы, обрывы
Главное меню: СПДС — Разрывы, обрывы —
Разрывы, обрывы .
Лента: СПДС- Обозначения — Разрывы, обрывы .
Панель инструментов: Разрывы, обрывы (на панели инструментов «СПДС Разрывы, обрывы» ) .
Командная строка: SP BREAK .
Порядок действий
1. Выберите первую точку вставки линии обрыва(разрыва).
2. В контекстном меню выберите вид обрыва (разрыва) (А-линейный обрыв, В-линейный разрыв, С-криволинейный обрыв, D-криволинейный разрыв, E-цилиндрический обрыв).
3. Укажите вторую точку обрыва (разрыва).
4. В контекстном меню выберите тип управления движением курсора (F-свободное движение, О-ортогональное движение).
5. Укажите ширину обрыва (разрыва). Обрыв (разрыв) будет построен.
Вся отсеченная геометрия между линиями разрыва на самом деле не удаляется и может быть восстановлена или удалением линии разрыва, или редактированием ее контура за узловые точки «ручки».
Все объекты СПДС GraphiCS 2020 имеют так называемый Z-Order (Порядок следования). Это величина задает уровень Z-координаты по отношению к другим объектно-зависимым деталям СПДС GraphiCS 2020 . Редактируя значение порядка следования, можно управлять взаимным перекрытием объектов СПДС GraphiCS 2020 .
Диалог
Диалог редактирования открывается из подсказки при наведении на обрыв (разрыв) или при двойном нажатии ЛКМ на обрыв (разрыв).
Диалог редактирования сключает в себя:
- Графический переключатель типа разрыва;
- Поле ввода «Длина»;
- Поле ввода «Длина»;
- Поле ввода «Смещение». Получить значение можно воспользовавшись командой смещения
«Параллельно указанной линии».

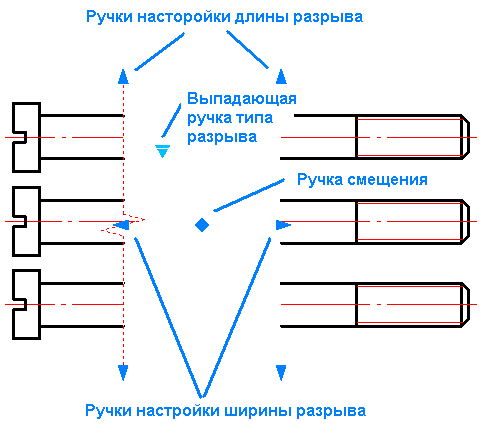

Ручки
- Ручки настройки длины разрыва
- Ручки настройки ширины разрыва
- Ручка смещения разрыва
- Выпадающая ручка типа разрыва
- Линейный обрыв
- Линейный разрыв
- Криволинейный обрыв
- Криволинейный разрыв
- Трубный
Линейный обрыв
Главное меню: СПДС — Разрывы, обрывы —
Линейный обрыв .Лента: СПДС- Обозначения — Линейный обрыв .Панель инструментов: Линейный обрыв (на панели инструментов «СПДС Разрывы, обрывы» ) .Командная строка: SPBREAK_LINEAR .Линейный разрыв
Главное меню: СПДС — Разрывы, обрывы —
Линейный разрыв .Лента: СПДС- Обозначения — Линейный разрыв .Панель инструментов: Линейный разрыв (на панели инструментов «СПДС Разрывы, обрывы» ) .Командная строка: SPBREAK_TWOLINEAR .Криволинейный обрыв
Главное меню: СПДС — Разрывы, обрывы —
Криволинейный обрыв .Лента: СПДС- Обозначения — Криволинейный обрыв .Панель инструментов: Криволинейный обрыв (на панели инструментов «СПДС Разрывы, обрывы» ) .Командная строка: SPBREAK_CURVED .Криволинейный разрыв
Главное меню: СПДС — Разрывы, обрывы —
Криволинейный разрыв .Лента: СПДС- Обозначения — Криволинейный разрыв .Панель инструментов: Криволинейный разрыв (на панели инструментов «СПДС Разрывы, обрывы» ) .Командная строка: SPBREAK_TWOCURVED .Цилиндрический обрыв
Главное меню: СПДС — Разрывы, обрывы —
Цилиндрический обрыв .Лента: СПДС- Обозначения — Цилиндрический обрыв .Панель инструментов: Цилиндрический обрыв (на панели инструментов «СПДС Разрывы, обрывы» ) .Командная строка: SPBREAK_TUBULAR .dmit_chiginskiy
Инструмент линия разрыва находится в меню Express Tools: Express ► Draw ► Break-line Symbol. Настроить линию разрыва можно следующим образом: выбрать Break-line Symbol в Express Tools и нажать правую мышь. Перед нами будет выпадающее меню с возможностью изменить Extension (выступ) = 2.5, Size (размер символа разрыва) = 2 и Block (имя файла с символом разрыва), я оставил значение по умолчанию BRKLINE.DWG, т.к. данный символ меня устраивает.
Для того чтобы упростить работу с этим инструментом (в частности не лазить каждый раз в меню) я использую отдельную кнопку Break-line, в строке Macro такой текст:
В данной команде линия разрыва чертится сразу в слое _Размеры и выноски, вне зависимости от того какой слой в момент нажатия кнопки был активен.
За макрокоманду спасибо Piton`у — пост № 14 в теме Break-line.
На заметку не в тему: в Tools ► Options… ► закладка System, есть галочка Single-drawing compatibility mode, то есть режим, когда в одном окне программы может быть открыт только один файл. Мне показалось удобно (сейчас пробую на работе), в частности между файлами тогда можно переключатся с помощью Alt+Tab.
