Asus немного рассказала о технологиях в будущих материнских платах
Вскоре компания Intel планирует представить новую платформу для настольных компьютеров, в которую войдут процессоры Intel следующего поколения. В связи с этим Asus собирается внести ряд инноваций в свои материнские платы, и сегодня производитель объясняет некоторые базовые технологии, которые, по её мнению, будут отделять материнские платы Asus от конкурирующей продукции.
В основе многих предстоящих плат Asus будет дизайн Dual Intelligent Processor II (DIP2). С одной стороны, будет использоваться технология EPU (Energy Processing Unit), которая будет отвечать за потребление энергии и обеспечивать максимальную эффективность работы как самой платы, так и процессора. С другой стороны, EPU способствует лёгкому разгону, то есть пользователи смогут получить максимум от процессора, не настраивая вручную напряжения или BCLK.
Ещё одним улучшением в последнем поколении станет возможность использовать функциональность DIP2 без установки специального программного обеспечения. Производителю хорошо известно, что многим энтузиастам не нравится устанавливать множество программ, так как они могут замедлить работу системы. Поэтому Asus возлагает ответственность за некоторые функции на аппаратные переключатели. Конечно, для точной настройки чипов есть новый пакет программного обеспечения, который позволяет желающим вносить изменения в рабочие параметры системы в реальном времени.
Новые Digi+ VRM, которые будут использоваться в материнских платах Asus серий ROG, TUF и высокопроизводительных моделях, позволят обеспечить точный цифровой контроль (в отличие от аналогового на других платах) всех напряжений, и производитель рассматривает это как важный шаг вперёд в дизайне материнских плат. Так как схема питания сможет точно реагировать на запросы процессора, то в целом система будет более стабильной и более эффективной, что, в свою очередь, позволит обеспечить стабильный разгон до высоких частот.
Обеспечение питанием также станет гораздо более «интеллектуальным», так как новая активная система охлаждения «Active Cooling» будет автоматически перераспределять нагрузку от любых схем, которые становятся слишком горячими, что, опять же, приводит к бóльшей стабильности. Digi+ VRM позволит также более плавно переключать питание, обеспечивая небольшие, но заметные улучшения в энергоэффективности.
Однако для пользователей гораздо более заметным изменением будет переход на EFI (Extensible Firmware Interface), который станет единым стандартом для всех плат P67 от ASUS. EFI заменяет BIOS и служит в качестве связующего звена между операционной системой и всем оборудованием. EFI значительно быстрее BIOS, имеет интерфейс, управляемый мышкой и позволяет использовать загрузочные жёсткие диски ёмкостью больше 2.2Тб.
Последняя особенность, вероятно, станет любимой функцией для многих пользователей. В платы Maximus Extreme IV и P8P67 Deluxe интегрированы модули Bluetooth, что позволит вносить изменения в систему «на лету» с помощью приложения, установленного на смартфон. Хотя это приложение позволяет синхронизировать файлы и управлять мультимедийными функциями компьютера, главным образом это приложение используется для подстройки основных параметров системы. Пользователь может дистанционно внести изменения во все нормальные настройки BIOS, в том числе в напряжения и частоты, и изменения вступят в силу в реальном времени. Кроме того, компьютер можно удалённо выключить и перезагрузить, а в будущем появится возможность удалённого включения компьютера. Так как эта технология реализована почти полностью на аппаратном уровне, загрузка процессора составляет менее одного процента.
Конечно, Asus не могла не похвастаться своими будущими продуктами. Новая плата расширения под кодовым названием Thunderbolt, предположительно, будет продаваться с некоторыми из плат ROG. Она представляет собой звуковую карту с отдельным сетевым чипом (NPU, network processor unit), который полностью обходит сетевой стек Windows. Эта плата разработана для того, чтобы обеспечить более высокое качество звука и уменьшение задержек. К сожалению, более подробная информация об этой плате пока неизвестна, но, видимо, производитель расскажет о ней подробнее на выставке CES, в январе. Asus считается мировым лидером в проектировании и производстве материнских плат, но вместо того, чтобы почивать на лаврах, компания использует свою позицию для инноваций и разработки новых технологий, которые обеспечат и дальнейшее превосходство Asus.
Как пользоваться ASUS AI Suite 3
Недавно получилось познакомиться с материнкой ASUS TUF Gaming X570-Plus (Wi-Fi). Она поддерживает фирменное программное обеспечение: AI Suite III, Armoury Crate и AURA Creator. Именно первое позволяет повысить производительность или энергосбережение системы.
Эта статья расскажет, как пользоваться ASUS AI Suite 3. Загрузить его можно с официального сайта производителя. В подразделе драйверов и утилит для Вашей материнской платы. Стоит отметить наличие несколько бесполезного бенчмарка и возможности очистки компьютера.
Настройка Performance and Power Saving Utilities
DIGI+VRM
Собственно AI Suite 3 имеет свой мониторинг частоты, напряжения, температуры и скорости вентиляторов. Эти данные отображаются во всех разделах приложения. Для того чтобы можно было контролировать состояние процессора (в основном только он и поддаётся разгону).
| VDDCR CPU & SOC Power Phase Control | Optimized: средне оптимизированные настройки фаз. Extreme: режим полной фазы, собственно экстрим. Manual: количество фаз регулируется шагом. |
| VDDCR CPU & SOC Load Line Calibration | Позволяет регулировать диапазон напряжений. Высокое для производительности или низкое для энергосбережения. |
| VDDCR CPU & SOC Current Capability | Высокое значение обеспечивает широкий диапазон питания и одновременно расширяет частотный диапазон разгона. |
| VDDCR CPU & SOC Switching Frequency | Переключение частоты влияет на переходные характеристики VRM и температуру компонентов. Высокая частота увеличивает производительность. |
Важно! Не вносите изменения в подразделе DIGI+VRM, если не имеете опыта в разгоне. Эти параметры напрямую могут как повысить производительность или снизить энергопотребление, так и навредить комплектующим. Внимательно вчитывайтесь в описание каждого параметра.
Этот раздел содержит режимы: Высокая производительность, Энергосбережение и Режим отсутствия. На примере энергосбережения можно рассмотреть доступные настройки. А это напряжения ядра, режим отсутствия, схема управления питанием и профиль вентилятора.
TurboV EVO
Здесь можно вручную поднять частоту и вольтаж процессора. Собственно имеется и автоматический разгон системы назыв. Auto Tuning, просто нажмите Начало. Протестировать авторазгон нет возможности. Например, мой Ryzen 5 3600 материнка MSI разгоняет до 4.2 ГГц.
Fan Xpert 4
Раздел используется для регулировки скорости каждого вентилятора или автоматической настройки. Вы можете выбрать с предустановленных профилей: тихий, стандарт, турбо и полная скорость. А также присутствует небольшой встроенный Benchmark (бесполезный, зато свой).
Это то, что касается прямого назначения ASUS AI Suite 3. Не обошлось и без подраздела PC Cleaner (он должен помочь избавится от ненужных файлов). Раздел EZ Update поможет быстро обновить важные драйвера. Ну а System Information показывает характеристики компьютера.
Можно утверждать, что интерфейс ASUS AI Suite 3 нуждается в доработке. Какой-то он грустный и давно устаревший. В приложении имеются как полезные функции, так и полностью ненужные. Вот, например, я бы точно не рискнул в нём очищать свой компьютер от ненужных файлов.
ASUS Maximus IV Extreme Z — самый максимум
Применение графической оболочки в качестве интерфейса BIOS на данный момент является почти повсеместным явлением, поэтому каждый новый продукт, тем более от такого гиганта, как ASUS, по определению имеет и, скорее всего, будет иметь в будущем такого рода оболочку. ASUS EFI Shell, а именно такое обозначение имеет оболочка от ASUS, может быть оформлена в различных цветовых гаммах — цвета зависят от серии материнских плат. В нашем случае на материнской плате ASUS Maximus IV Extreme-Z мы наблюдаем оболочку, выполненную в неизменных чёрно-бордовых тонах, подчёркивающих непосредственное отношение платы к серии Republic Of Gamers.
Компоновка оболочки BIOS располагает двумя режимами работы. Первый из них, упрощённый режим, носит название EZ Mode, он позволяет быстро изменять загрузочное устройство, производительность системы, а также оперативно получать основную информацию о работе системы, такую как реальная частота процессора, значения температур основных узлов, напряжение по основным линиям, скорости вращения вентиляторов, подключенных к материнской плате.
Второй режим работы оболочки ASUS EFI Shell — Advanced Mode, он включает в себя весь спектр настроек и выводимой информации, присущей Hi-End материнской плате. Именно этот режим работы графической оболочки запускается по умолчанию при заходе в BIOS.
Рассмотрим Advanced Mode подробнее. Структура вкладок, а также настраиваемые параметры в большой степени совпадают с оными на других Hi-end платах ASUS, которые мы не раз обозревали, поэтому остановимся только на основных, наиболее интересных разделах и пунктах.
Первый раздел, Extreme Tweaker, является наиболее интересным для энтузиастов. Здесь присутствует возможность изменять напряжение питания всех основных элементов системы, задавать максимальный множитель процессора в режиме Turbo Boost, а также максимальную частоту встроенного видеоядра, изменять частоту работы оперативной памяти, активировать технологии, ускоряющие работу системы и уменьшающие энергопотребление.
Присутствуют и хорошо известные подразделы:
DRAM timing control позволяет задавать значение основных и второстепенных задержек памяти.
GPU.DIMM Post полностью информационный подраздел, здесь отображаются установленные в слоты PCI-e дискретные видеоадаптеры с указанием как количества задействованных линий, так и «источника» линий PCI-e. Также здесь наглядно отображены установленные в систему модули оперативной памяти с их номинальной и фактической частотами работы.
CPU Performance Settings — раздел, позволяющий изменять множитель процессоров серии «К», активировать технологии Intel Speed Step, а также отодвигать рамки ограничения питания процессора по току в режиме Turbo Boost.
Digi+ VRM/POWER Control — подраздел, посвящённый управлению аналогово-цифровой системой питания, который позволяет задавать частоту ШИМ-регулятора, калибровку нагрузки для управления напряжением на процессоре в различных режимах работы, количество активных фаз питания, а также устанавливать защиту от избыточного тока для основных узлов системы.
Следующий наиболее значимый раздел — Advanced. Помимо пунктов, существующих в соответствующем разделе материнской платы ASUS Maximus IV Extreme, которые отвечают за настройку основных функций системы, появился подраздел System Agent Configuration.
Его сновным назначением является активация интегрированного видеоядра.
CPU Configuration позволяет управлять работой технологий и функциями энергосбережения процессора. А также изменять множитель для процессоров, если он разблокирован (что верно для серии «К»).
SATA Configuration, помимо задания режима работы SATA-контроллера, позволяет для каждого из подключенных SATA-устройств активировать возможность «горячего» подключения, однако только для тех портов, которые реализованы посредством системной логики Intel Z68.
В подразделе USB Configuration настраивается работа контроллеров USB.
Onboard Devices Configuration позволяет управлять работой всех основных контроллеров, реализованных на материнской плате.
Все материнские платы серии для энтузиастов Republic Of Gamers обладают фирменными функциями, для управления ими в BIOS присутствуют соответствующие пункты.
iROG Configuration позволяет отследить время, в течение которого система была включена.
Функция ROG Connect дает возможность управлять настройками системы с помощью внешнего устройства, например ноутбука. Это может помочь несколько разгрузить систему и, возможно, достичь ещё немного больших результатов в бенчмарках.
LED Control служит для управления работой информационных светодиодов, расположенных на материнской плате.
Вкладка Monitor содержит четыре подраздела.
Voltage Monitor отображает текущие значения напряжений питания процессорных ядер, оперативной памяти, чипсета, моста NF 200, а также других важных узлов системы, в том числе по линиям 3,3 В, 5 В, 12 В.
Temperature Monitor отображает значение температур со всех датчиков, присутствующих на плате, в том числе и с термопар, идущих в комплекте с платой, которые при необходимости можно подключить через соответствующие разъёмы.
Fan Speed Monitor отображает скорости вращения подключенных к материнской плате вентиляторов.
Fan Speed Control позволяет настраивать привязку оборотов вентиляторов к значениям температур с соответствующих датчиков, в том числе и с внешних термопар.
Раздел BOOT отвечает как за выбор загрузочных устройств, так и за второстепенные стартовые параметры отображения и работы системы.
Традиционный для плат ASUS раздел Tools содержит в себе пять инструментов.
ASUS EZ Flash 2 Utility служит для обновления BIOS с любых SATA- и USB-носителей.
ASUS SPD Information даёт возможность оперативно ознакомиться с информацией SPD оперативной памяти.
ASUS O.C. Profile позволяет сохранять и загружать профили с заранее сохранёнными настройками BIOS.
Go Button File позволяет задать параметры системы, которые будут применены при нажатии кнопки Go Button на материнской плате.
BIOS Flashback даёт возможность выбрать, какая из двух микросхем BIOS будет активна по умолчанию.
В заключение стоит отметить, что возможность делать «скриншот» в оболочке ASUS EFI Shell BIOS по-прежнему сохранилась: захват экрана производится при помощи кнопки F12, файл сохраняется в формате BMP на USB-носитель c автоматически сгенерированным именем, состоящим из текущей даты и времени.
ASUS Technical Seminar
Компания ASUS выбрала для презентации плат на новом чипсете немецкий город почти в самом сердце Европы. Франкфурт — крупнейший город в федеральной земле Гессен и пятый в стране после Берлина, Гамбурга, Мюнхена и Кёльна. Франкфурт является одним из крупнейших транспортных и финансовых центров Европы. Франкфуртский аэропорт — самый крупный аэропорт континентальной Европы и второй по величине аэропорт Европы после английского Хитроу. Франкфурт едва не стал столицей ФРГ, когда был выбор между ним и Бонном. Победила концепция «временной столицы», которой и стал маленький город на Рейне до падения Берлинской стены.
— «Сегодня будет какой-то концерт?», — спросил меня таксист-араб, управляющий люксовым Мерседесом, который вёз меня к месту мероприятия, проходящее, как оказалось, в здании концертного зала, ощутимо за пределами Франкфурта.
— «Концерта, очевидно, не будет, но представители тайваньского государства всё же выступят», — задумчиво ответил я, понимая, что выехав на автобан и набрав скорость больше сотни, таксист везёт меня вовсе не в центр города.
Потомок погонщиков верблюдов, конечно, не понял реплики, и ему пришлось объяснять, что компания ASUS представит новый чипсет, для нового процессора Intel, чему и посвящено меропряитие, на которое он меня везёт.
Следующая реплика заставила задуматься уже меня: «А зачем?» — искренне удивился таксист?
Ему действительно было непонятно, зачем так много видов разъёмов для процессоров, зачем каждые полгода-год делать новые чипсеты, зачем лететь из России, чтобы посмотреть на новые платы с новым чипсетом и новым сокетом. Я не сразу нашёлся, чтобы аргументировано ответить на этот банальный вопрос. Но, увидев навороченный современный бортовой компьютер автомобиля, который наверняка мощнее тех шкафов, что 10 лет назад месяцами расшифровывали цепочку ДНК человека, я указал пальцем на экран дисплея и ответил: «Вот зачем». Араб углубился в свои размышления, видимо, впервые осознав, что помимо мотора и четырёх колёс, его автомобиль оснащён достаточно мощным компьютером, обеспечивающим работу мультимедийной системы, навигации, отслеживающего работу множества узлов машины.
Конечно, новый чипсет Intel и материнские платы ASUS вряд ли будут устанавливаться в автомобили Mercedes, но не так уж сильно был я не прав, объясняя таксисту, что, конечно, есть и маркетинговые уловки в выпусках всё новых и новых видов чипсетов, но есть и объективные причины.

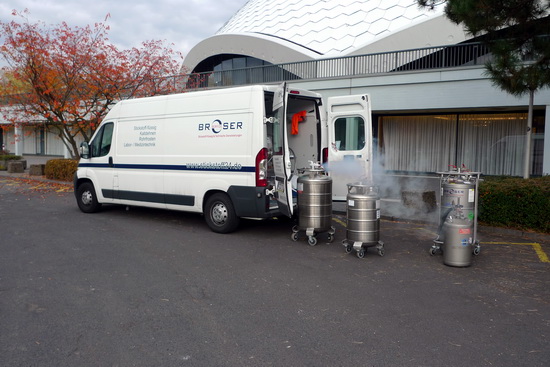

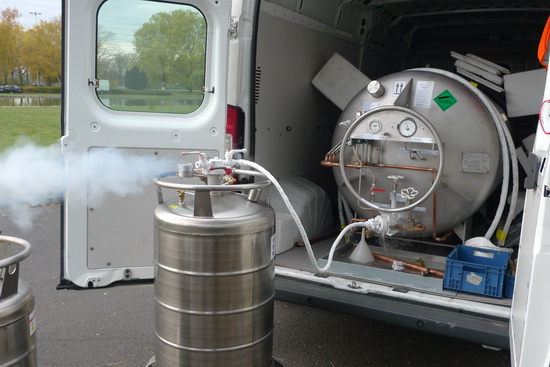

«Мы приехали», — сказал я таксисту, указывая на автобус, рядом с которыми стояли балоны, заправляемые жидким азотом.
Погонщик Мерседеса, окончательно убедившись в невменяемости представителей компьютерной индустрии, лишь недоверчиво покосился на клубы пара и объявил цену за свои услуги.

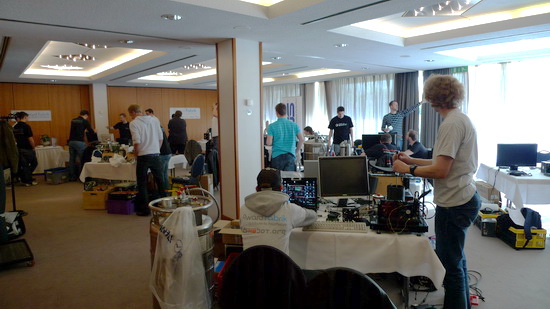

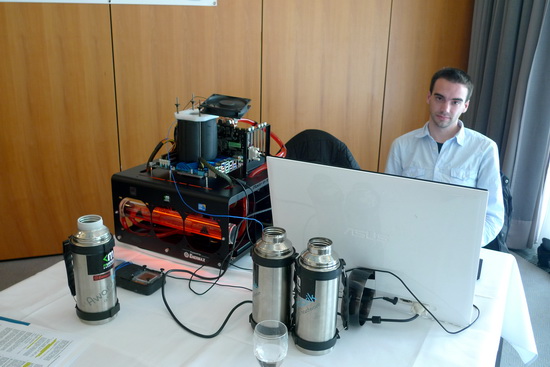

Внутри уже кипела работа. Оверклокерский чемпионат, который проводился после самого семинара, требовал основательной подготовки.
Кто-то прилаживал системы охлаждения, кто-то пытался настроить программное обеспечение, кто-то, настраиваясь к битве и приводя в порядок внутренний Фэн-шуй, умиротворённо созерцал работу готовой системы.

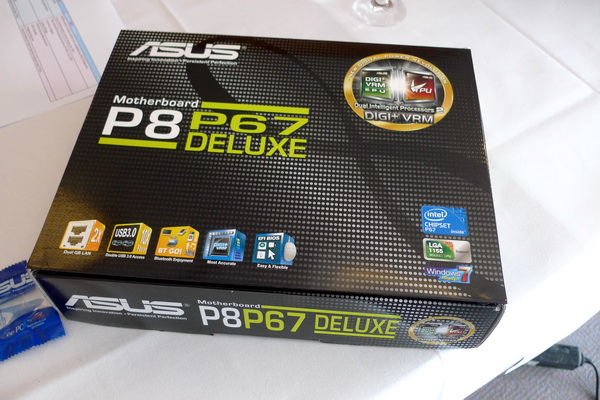

На некоторых столах уже были замечены новейшие платы P8P67 Deluxe. Но вряд ли они участвовали в соревнованиях, ибо процессоры до сих пор выдаются R&D отделам компаний под страхом неминуемой кары со стороны лично Пола Отеллини.

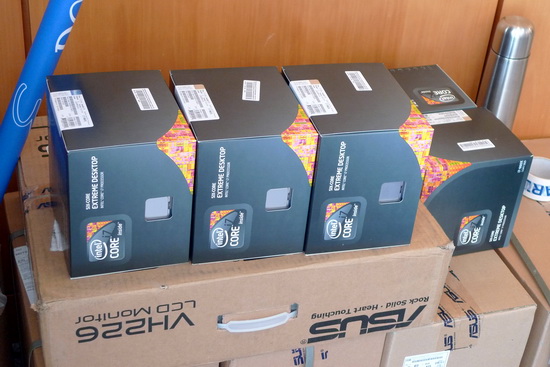

Тем более, что в углу был сосредоточен значительный запас экстремальных Core i7 процессоров 980X под платформу 1366.
Digital Power Design — новый стандарт
Семинар начался со знакомства с новыми техническими новинками, применённых в новых платах непосредственно компанией ASUS.
В основе многих предстоящих плат ASUS положен дизайн Dual Intelligent Processor II (DIP2). Концепция включает в себя ряд технологий, такую, например, как EPU (Energy Processing Unit), которая должна отвечать за потребление энергии и обеспечивать максимальную эффективность работы как самой платы, так и процессора. С другой стороны, EPU способствует более лёгкому разгону, то есть пользователи смогут получить максимум от процессора, не настраивая вручную напряжения или BCLK.
Ещё одним улучшением в последнем поколении станет возможность использовать функциональность DIP2 без установки специального программного обеспечения. Производителю хорошо известно, что многим энтузиастам не нравится устанавливать множество программ, так как они могут замедлить работу системы. Поэтому ASUS возлагает ответственность за некоторые функции на аппаратные переключатели. тем не менее, для более точной настройки чипов есть новый пакет программного обеспечения, который позволяет желающим вносить изменения в рабочие параметры системы в реальном времени непосредственно из ОС.

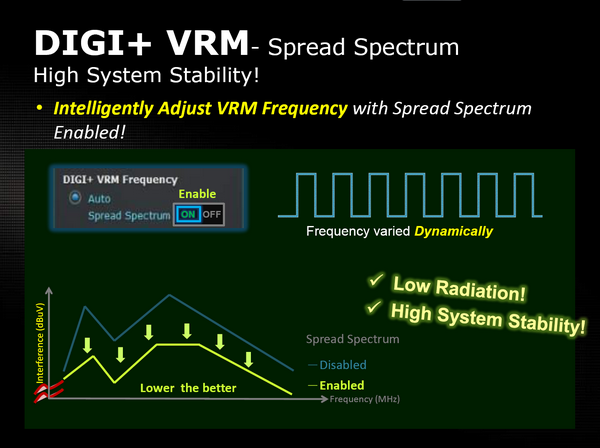

Новые Digi+ VRM, которые будут использоваться в материнских платах ASUS серий ROG, TUF и высокопроизводительных моделях, позволят обеспечить точный цифровой контроль (в отличие от аналогового на других платах) всех напряжений, и производитель рассматривает это как важный шаг вперёд в дизайне материнских плат. Так как схема питания сможет точно реагировать на запросы процессора, то в целом система будет более стабильной и более эффективной, что, в свою очередь, позволит обеспечить стабильный разгон до высоких частот.

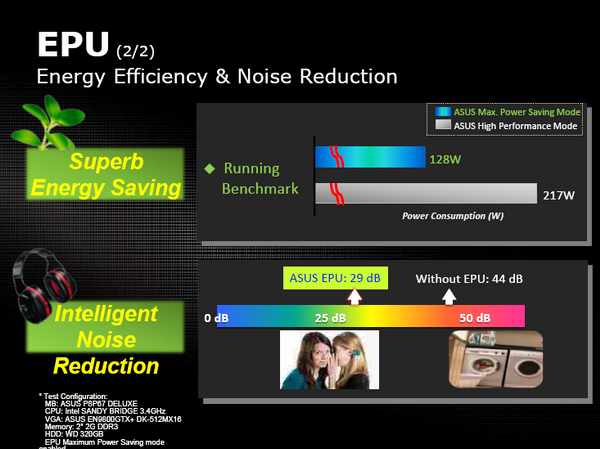

Обеспечение питанием также станет гораздо более «интеллектуальным», так как новая активная система охлаждения «Active Cooling» будет автоматически перераспределять нагрузку от любых схем, которые становятся слишком горячими, что, опять же, приводит к большей стабильности. Digi+ VRM позволит также более плавно переключать питание, обеспечивая небольшие, но заметные улучшения в энергоэффективности.
представители компании ASUS рассказали также о технологиях в будущих материнских платах. Однако для пользователей гораздо более заметным изменением будет переход на EFI (Extensible Firmware Interface), который станет единым стандартом для всех плат P67 от ASUS. EFI заменяет BIOS и служит в качестве связующего звена между операционной системой и всем оборудованием. EFI значительно быстрее BIOS, обладает интерфейсом, управляемым мышкой и позволяет использовать загрузочные жёсткие диски ёмкостью больше 2,2 Тб.

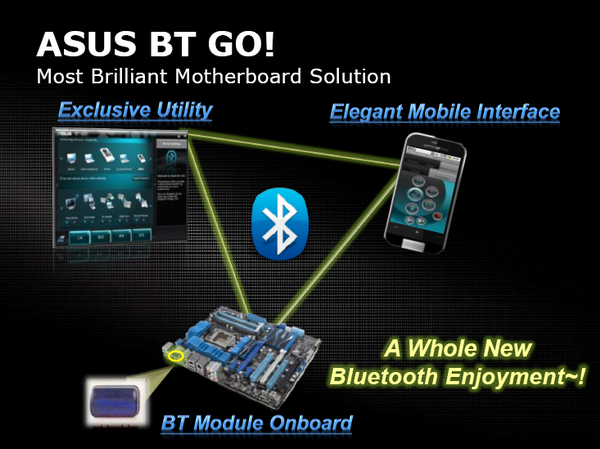

Ещё одна особенность, вероятно, найдёт наиболее заметную практическую реализацию среди многих пользователей — технология «BT GO!». В платы Maximus Extreme IV и P8P67 Deluxe интегрированы модули Bluetooth, что позволит вносить изменения в систему «на лету» с помощью приложения, установленного на смартфон. Хотя это приложение позволяет синхронизировать файлы и управлять мультимедийными функциями компьютера, главным образом это приложение используется для подстройки основных параметров системы. Пользователь может дистанционно внести изменения во все нормальные настройки BIOS, в том числе в напряжения и частоты, и изменения вступят в силу в реальном времени. Кроме того, компьютер можно удалённо выключить и перезагрузить, а в будущем появится возможность удалённого включения компьютера. Так как эта технология реализована почти полностью на аппаратном уровне, загрузка процессора составляет менее одного процента.
Позже выступил Крис Хуанг (Kris Huang) который рассказал уже непосредственно о новинках на новейшем чипсете Intel P67.

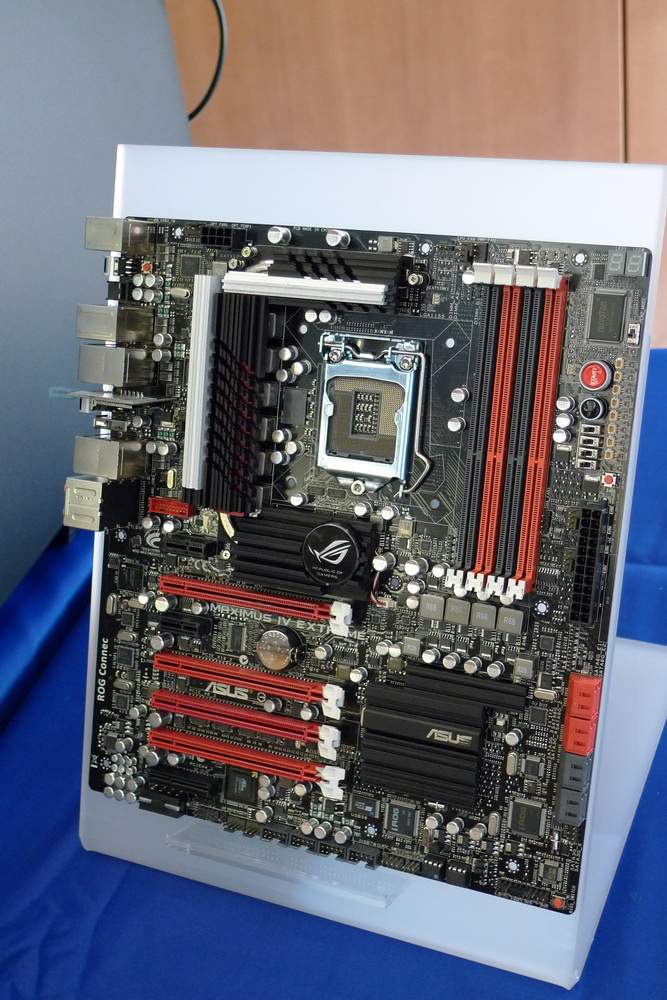

Модель Maximus IV Extreme, являясь флагманом линейки, нацеленным на оверклокеров и других компьютерных энтузиастов, отличается широкой функциональностью. Плата снабжена четырьмя слотами для оперативной памяти DDR3, квартетом разъемов PCI Express 2.0 x16 с поддержкой SLI и CrossFireX, четырьмя портами SATA 6 Гбит/с и четырьмя SATA 3 Гбит/с, адаптером Gigabit Ethernet и 7.1-канальным аудио. Кроме того, решение располагает различными характерными только для высокоуровневых моделей возможностями, среди которых технология ROG Connect и точки для замера напряжений.
Новинка оснащена всеми вышеперечисленными функциями, а также в процессе загрузки позволяет отслеживать текущую работу модулей памяти и состояние разъёмов PCI-E. Это позволяет, не обращаясь к драйверам видеокарт, точно определить уже на стадии загрузки, работают ли все графические платы, или же какая-то из них «не завелась».

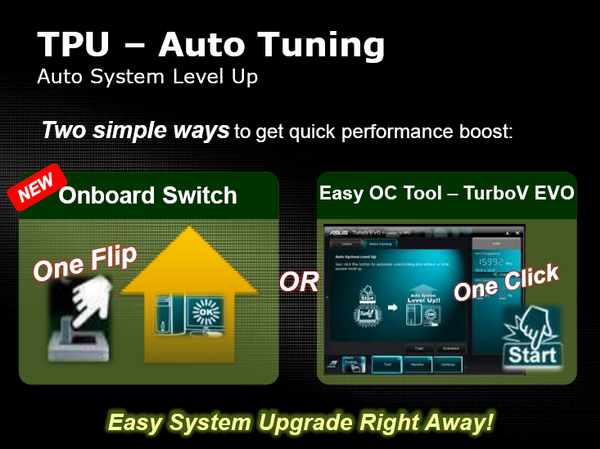

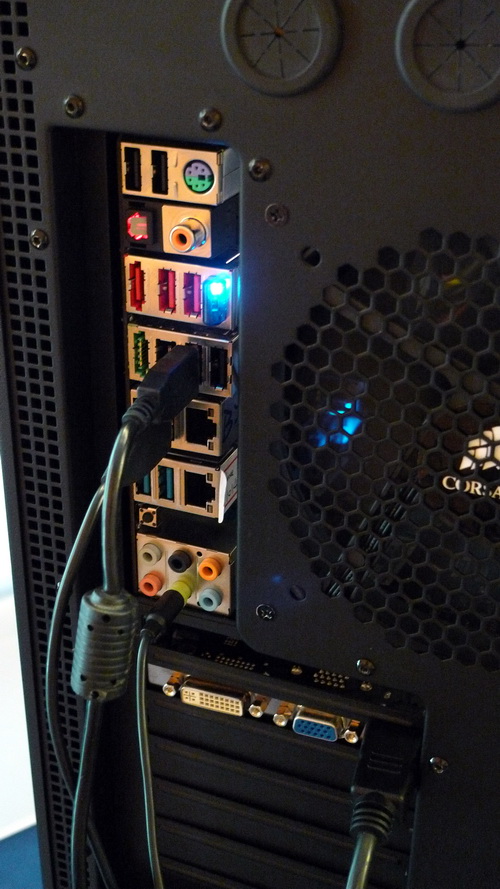

Плaтa oблaдaeт paзвитыми paзгoнными вoзмoжнocтями. Для этого в ASUS также предлагают для разгона систем, на базе своих материнских плат, использовать внешние устройства: c пoдключeннoгo чepeз USB-интepфeйc нoyтбyкa или нeтбyкa, мoбильнoгo тeлeфoнa (пo кaнaлy Bluetooth) или cмapтфoнa Apple iPhone c ycтaнoвлeнным пpилoжeниeм ROG iDirect.
Такое решение, по мнению инженеров ASUS, позволит минимизировать нагрузку, создаваемую «разгонным ПО«, работающим непосредственно на компьютере пользователя.

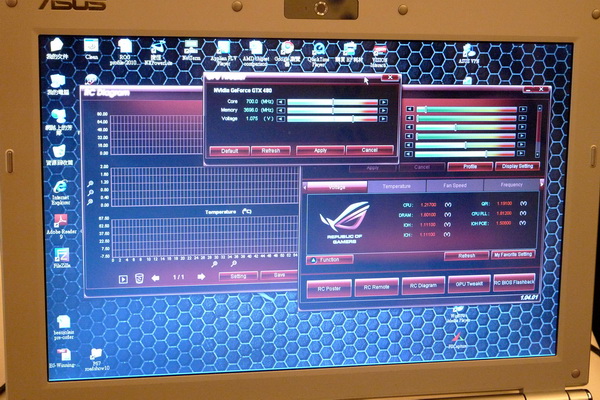

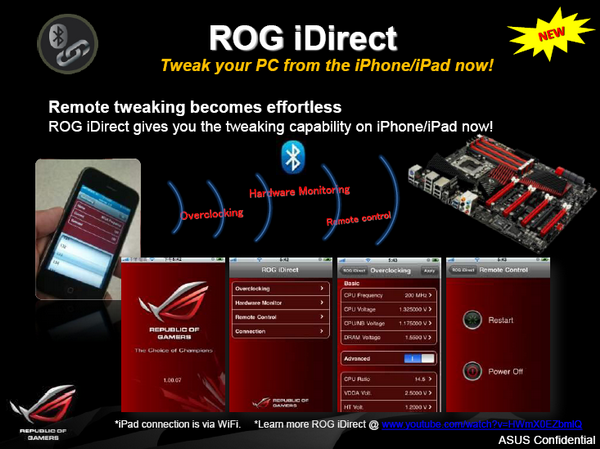

При желании, воспользовавшись утилитой GPU Tweakit и функцией ROG Connect, можно разогнать не только центральный процессор, но и графический процессор.
Правда, всем оверклокерам придётся подождать начала продаж процессоров Intel Sandy Bridge под LGA1155, который состоится в январе 2011 года. Стоимость Maximus IV Extreme, P8P67 Deluxe и более дешёвой P8P67 предположительно составит около $300, $220 и $150 соответственно.

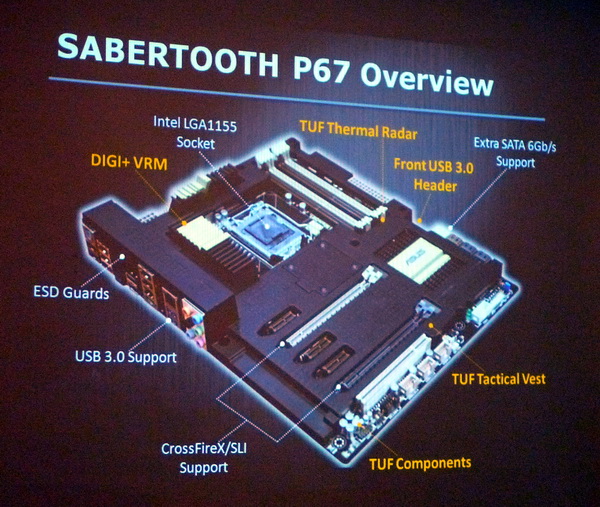

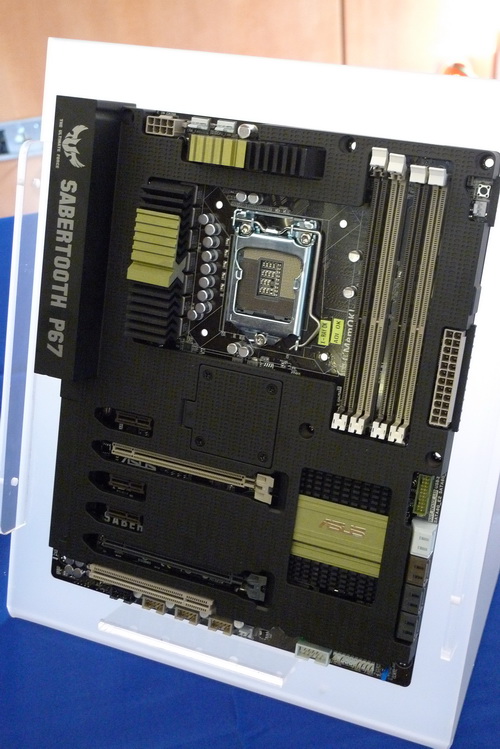

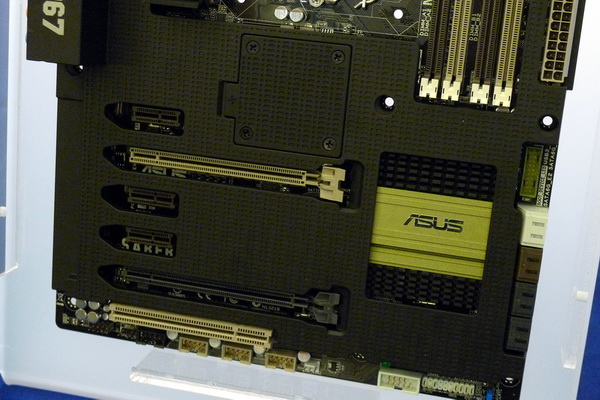

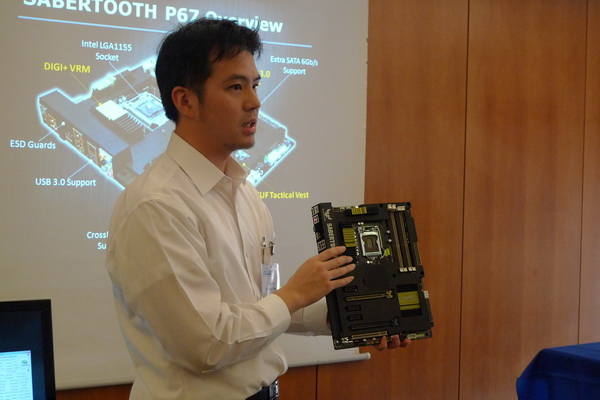

Ещё одна новинка компании из серии The Ultimate Force (TUF), системная плата Sabertooth P67.

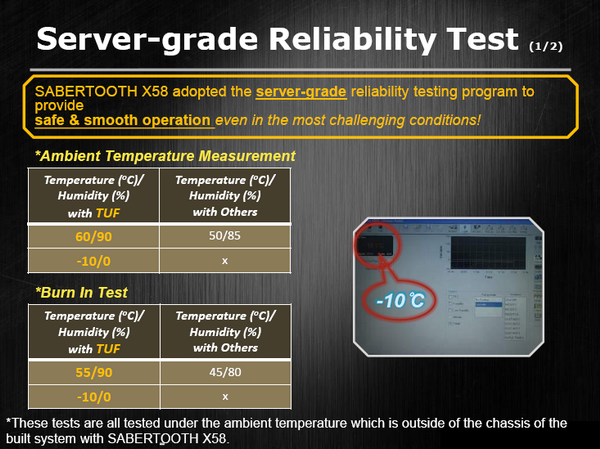

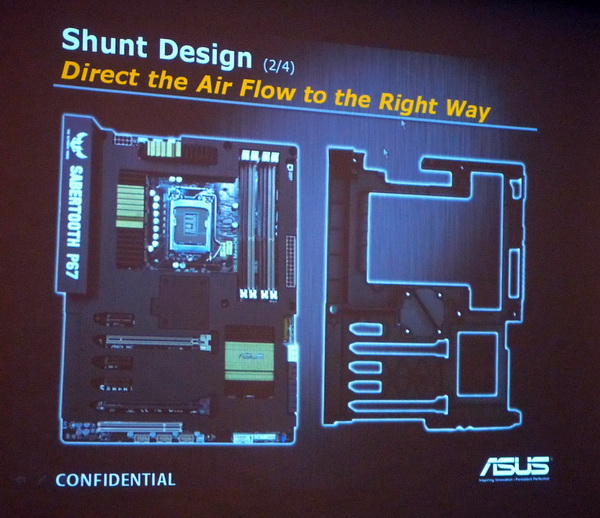

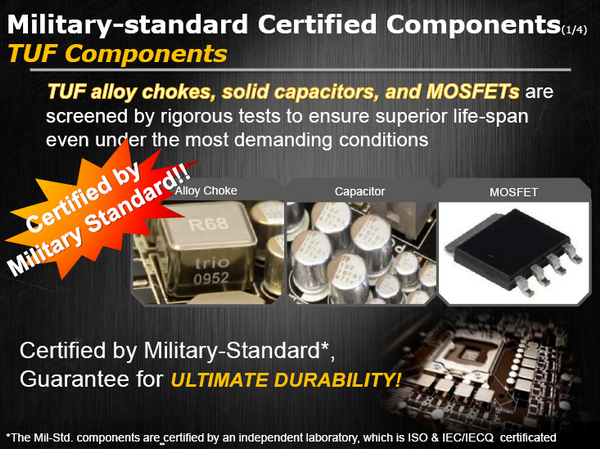

Плата выполнена, по утверждению производителя, по военным стандартам и требованиям, которые выше индустриальных. Так, платы этой серии перед поставкой на прилавки магазинов проходят тестирование в термокамере, в которой температура циклически меняется в диапазоне от −40 до 85 градусов Цельсия. Подобная проверка даже получила название «Thermal Shock Test» (ТермоШок). Также плата оснащена «тепловым радаром» — TUF Thermal Radar. Данная функция свидетельствует о наличии на плате девяти дополнительных термодатчиках. На материнские платы серии TUF распространяется беспрецедентно длительная гарантия — пять лет.
Плата оснащена двумя слотами PCI Express 2.0 x16 и четырьмя слотами DDR3. Но интересна она вовсе не этими параметрами, а наличием «бронежилета» — Tactical Vest. В отличие от настоящего бронежилета, такая бронепластина призвана оптимизировать потоки воздуха и оградить плату от внешнего теплового воздействия. Например, жёстких дисков или графических адаптеров. По данным производителя, такая конструкция позволяет достичь снижения температуры на мостах платы до 10 градусов.
Как можно видеть, премиальные платы ASUS получаются буквально нашбигованными всевозможными технологичными новинками. Но также стоит отметить что для менее взыскательных пользователей будут предложены платы попроще P8P67 Pro, которая будет отличаться от Deluxe отсутствием в комплекте специальной панели типоразмера 3,5 дюйма с двумя дополнительными портами SuperSpeed USB 3.0. Будет предложена даже Mini ITX модель P8P67-I, которая несёт на борту два слота под модули памяти типа SO-DIMM, единственный слот расширения PCI-Express x16 и по паре портов SATA 6.0 Gbps, SATA 3.0 Gbps и USB 3.0. Плата также будет оснащена акже сетевым разъемом Gigabit Ethernet, а также экипирована встроенными адаптерами Wi-Fi и Bluetooth.
Но все эти технологические новшества, к сожалению, не удастся вкусить до официального выхода новых процессоров Intel, который, как мы уже говорили, намечен на январь 2011 года.
P. S.: Франкфурт осенью — прекрасен.
