Материнская плата ASUS Prime B560M-A переменного тока
ИНСТРУКЦИЯ ПО
- Установите ЦП
- Установите вентилятор процессора
Макет материнской платы
- Установите модули памяти
- Установить устройства хранения
Отзывы о Материнская плата ASUS PRIME B560M-A
2 разъёма М2 для накопителей, один с поддержкой PCI-E 4.0, M2 разъём под WiFi — выпотрошил залитый ноутбук и поставил контроллер WiFi и Bluetooth в одном флаконе. Есть COM-порт (мне он периодически нужен).
Маловато USB на задней панели, зато есть один Type C и один 3,2
Собрал на базе неё простую системку для работы/проверки почты/просмотра видео и простеньких игр. Воткнул i5 11500, RTX 3060 12 Gb, 16 Gb одной планкой. Надеюсь лет на 5 хватит.
- Срок использования: Менее месяца
Радиаторы, 4 канальный слоты, и тд
Купил эту материнскую плату с 10100f на первое время, в итоге всё собрал запускаю комп включаеться картинки нет, смотрю на материнскую плату а там горит белый и зелёный светодиод. В итоге у кого будет такая же ошибка это значит что вам надо прошивать биус под процессор и всё.
- Срок использования: Не более года
• Все идеально работает, нареканий совершенно никаких
• Дизайн очень красивый и минималистичный
• Собрал с процессором i510400f
• DDR 32 гб + xmp профиль
• Видеокарта Asus GTX 970 strix 4gb (но планирую поменять) а так на разрешении 1980х1920 выдает fps очень круто но планирую менять
• Почти за год никаких проблем не выявил
- Срок использования: Не более года
Красивая, встала как влитая, никаких конфликтов с другим железом не было
- Срок использования: Менее месяца
Отличная качественна материнская плата
- Срок использования: Менее месяца
Цена, качество, температура и новороченный биос. С i5 10400 просто кайф. Год стабильного интенсивного пользования
- Срок использования: Менее месяца
Охлаждение VRM и хороший BIOS
Возможно конкретно мне попалась модель, где пищит порт Ethernet, когда на него действует нагрузка.
На форуме читал, что писк возможен из-за драйверов, но как-то лень с этим париться
- Срок использования: Не более года
Все нормально работает
Система завелась с первого раза, для бюджетного пк не плохой вариант
- Срок использования: Менее месяца
Радиаторы на врм, удобный биос, имеет как pci-e 3.0, так и 4.0, что очень хорошо для апгрейда видеокарточки с 4.0 псиаем и i5 11 поколений. Упакована отлично, в комплекте есть инструкция ко всем разьёмам на английском(меня выручил переводчик по камере), я боялся что с моей видеокартой 10летней давности не запустится, но всё запустилось с 1 раза, поэтому я доволен. Также тут есть два м2нвме, что очень радует и опять же, потенциально проапгрейдив в 2022 году, можно спокойно сидеть на этой мат.плате до 2025 и ещё дальше. Разгон памяти неплох, на обычных зелёных 2666 8гб от разных производителей, но с одинаковыми чипами получилось спокойно взять 3200 и тайминги 16-18-18-36, ниже уже не даёт, но может дело в моём проце i310100f(не сильно разбираюсь в разгонах).
Чтобы закрыть ручку сокета нужно приложить немало усилий и я боялся, что оторву эту ручку. То же самое с плашками памяти, но всё оказалось хорошо и я просто приложил больше усилий(в 1ый раз собираю пк, поэтому конечно мне было страшно!)
Сейчас она конечно подорожала, но я взял за 7500 на начало сентября 2022. Долгое время рассматривал варианты с h510 чипсетом, потому что процессор i3 10100f не нуждается в мощной мат.плате, но всё же решился не экономить на материнке и правильно сделал. Потенцииала для апгрейда здесь просто море. Если будет что не так, я дополню.
ASUS PRIME B560M-A: недорогая материнская плата microATX для Intel Core 11-го поколения
Ранее в 2021 году Intel начала продажи 11-го поколения процессоров Intel Core, также известных как Rocket Lake-S. И, хотя они поддерживаются чипсетами 400-й серии, специально для этих CPU были разработаны новые наборы логики 500-й серии. В этом семействе чипсет Intel B560 занимает промежуточное положение: он предлагает больше возможностей, чем базовый H510, но в то же время лишен некоторых технологий, которые предлагают старшие H570 и Z590. И для пользователей это даже хорошо, поскольку при покупке не придется переплачивать за неиспользуемые возможности вроде лишних линий PCI Express. Именно такой, оптимальной по соотношению цены и предлагаемых функций, стала материнская плата формата microATX ASUS PRIME B560M-A.

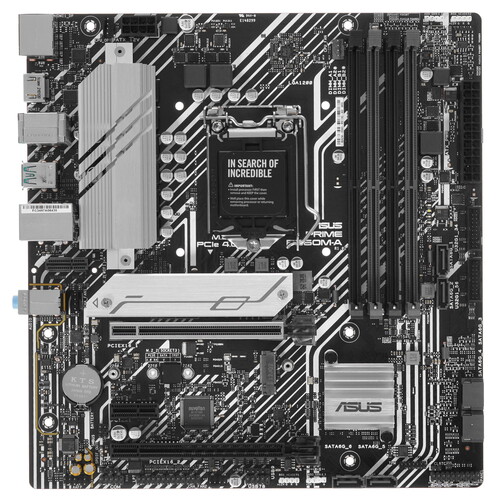

ASUS PRIME B560M-A
| Модель | ASUS PRIME B560M-A |
| Процессорный разъем | Intel LGA1200 |
| Чипсет | Intel B560 |
| Поддерживаемые процессоры | Intel Core 11-го поколения |
| Форм-фактор | microATX |
| Оперативная память | DDR4 до 5000 МГц (при разгоне)/до 3200 МГц |
| Видеовыходы | DisplayPort 2 x HDMI 2.0 |
| Накопители | 2 x M.2, 6 x SATA 6 Гбит/с |
| Слоты расширения | 1 x PCIe 4.0 x16 + 1 x PCIe 3.0 x16 (макс. x4) |
| USB | 2 x USB 3.2 Gen 2 (1 x Type-A + 1 x USB Type-C) 4 x USB 2.0 (4 x Type-A) |
| Сетевые возможности | Intel I219-V 1Gb Ethernet |
ASUS PRIME B560M-A позволяет раскрыть потенциал процессоров Intel Core 10-го и 11-го поколений. Новинка обладает надежной системой электропитания, комплексными решениями по охлаждению и интеллектуальными параметрами настройки. ASUS Prime B560M-A отлично подойдет тем, кто хочет создать элегантный футуристический корпус благодаря черно-белой отделке, переливающейся металлической табличке с названием и крышке печатной платы.
Тонкие гибкие радиаторы предусмотрены даже для устройств M.2. По словам разработчиков, дополнительное охлаждение помогает предотвратить дросселирование, которое может произойти с накопителем M.2 во время трудоемкой передачи данных при максимальных скоростях.
На борту ASUS PRIME B560M-A предусмотрено четыре разъема для оперативной памяти. Поддерживается частота DDR4 до 5000 МГц в разгоне.
