Обзор и тестирование системной платы ASUS P8Z77-M

Времена, когда материнские платы формата microATX были атрибутом бюджетных или офисных системных блоков, безвозвратно прошли. На сегодняшний день практически все вендоры имеют в своем ассортименте компактные продукты, функциональность и запас прочности которых ни в чем не уступают полноразмерным моделям среднего и высокого уровня. В таких системных платах используются старшие модификации чипсетов, усиленные узлы электропитания и мощные системы охлаждения. С другой стороны, производители продолжают насыщать продуктовые линейки недорогими «материнками» microATX, сочетающими базовые возможности расширения и разгона с относительно невысокой ценой. Именно к таким моделям, предназначенным для экономных и не слишком требовательных пользователей, относится ASUS P8Z77-M.

Системная плата базируется на старшем чипсете Intel Z77 Express, что делает ASUS P8Z77-M небезынтересной для любителей разгона, а также наделяет неплохой, как для бюджетного продукта, функциональностью. С техническими характеристиками новинки вы можете ознакомиться из следующей таблицы:

Модель	ASUS P8Z77-M
Чипсет	Intel Z77 Express
Процессорный разъем	Socket LGA1155
Процессоры	Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge)
Память	4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2000*/2133*/2200*/2400* (*— OC), максимум 32 ГБ
Слоты PCI-E	1 PCI Express 3.0 x16 1 PCI Express 2.0 x16@4 1 PCI Express 2.0 x1
Слоты PCI	1 (ASMedia ASM1083)
Встроенное видеоядро	Intel HD Graphics
Видеоразъемы	HDMI, DVI-D и D-Sub
Количество подключаемых вентиляторов	4x 4pin
Порты PS/2	1 (комбинированный)
Порты USB	4 x 3.0 (2 разъема на задней панели, Intel Z77) 10 x 2.0 (4 разъема на задней панели, Intel Z77)
ATA-133	–
Serial ATA	2 канала SATA 6 Гбит/с (Intel Z77) 4 канала SATA 3 Гбит/с (Intel Z77)
eSATA	–
RAID	0, 1, 5, 10 (Intel Z77)
Встроенный звук	Realtek ALC887 (7.1, HDA)
S/PDIF	Оптический
Встроенная сеть	Realtek RTL8111F (Gigabit Ethernet)
FireWire	–
Thunderbolt	–
COM	+ (на плате)
LPT	–
BIOS/UEFI	AMI UEFI
Форм-фактор	microATX
Размеры, мм	244 x 244
Дополнительные возможности	MemOK!, USB BIOS Flashback

Комплект поставки

Как и подобает недорогой модели, P8Z77-M поставляется в небольшой картонной коробке, оформленной в стиле, присущем последним продуктам ASUS. Лицевая сторона, помимо наименования модификации, несет множество логотипов фирменных технологий, среди которых центральное место занимает DIGI+ Power Control, означающий использование цифровой подсистемы питания, обеспечивающей стабильность и высокую энергоэффективность при любом режиме работы.

C обратной стороны перечислены основные спецификации ASUS P8Z77-M, а также приведена расширенная информация о ключевых особенностях материнской платы. Среди них есть технология LucidLogix Virtu MVP, позволяющая объединять ресурсы встроенной и дискретной видеокарт.

• заглушки на заднюю панель I/O Shield;
• двух кабелей SATA 6 Гбит/с;
• набора коннекторов Q-Connectors;
• руководства пользователя;
• инструкции по быстрой сборке;
• руководства по работе с фирменными технологиями ASUS;
• DVD-диска с драйверами и программным обеспечением.

Учитывая невысокую стоимость новинки, мы можем простить ей скудный комплект поставки и будем надеяться, что инженеры мудро распорядились выделенным бюджетом и заложили максимальный запас прочности в конструкцию системной платы.

Дизайн

Особенности дизайна ASUS P8Z77-M продиктованы компактными размерами (244х244 мм) печатной платы. При этом инженерам удалось расположить все основные компоненты на привычных местах. Для крепления используются восемь монтажных отверстий, но левый нижний край печатной платы остается без опоры, так что следует соблюдать осторожность при подключении разъемов переднее панели и кабелей SATA.

Благодаря использованию чипсета Intel Z77 Express новинка поддерживает любые процессоры Intel в исполнении LGA1155, в том числе модели со свободным коэффициентом умножения. Для установки оперативной памяти DDR3 служат четыре разъема DIMM, суммарный объем ОЗУ составляет 32 ГБ с частотой до 2400 МГц включительно.

Силовая подсистема P8Z77-M выполнена по шестиканальной схеме, из которых четыре фазы питают вычислительные ядра, а за формирование напряжений на встроенной видеокарте и «системном агенте» отвечают два отдельных канала. Модуль VRM управляется цифровым ШИМ-контроллером c маркировкой ASP1102. Известно, что этот чип поддерживает динамическое отключение неиспользуемых фаз, защиту от перегрева и превышения силы тока, а также управление частотой ШИМ-модуляции. В качестве силовых элементов применены традиционные MOSFET.

Силовые элементы от перегрева защищает скромный по размерам радиатор, который контактирует с полевыми транзисторами через резиноподобную прокладку, а для его крепления используются не слишком надежные подпружиненные пластиковые пистоны.

Для подвода напряжения к силовой подсистеме ASUS P8Z77-M применен восьмиконтактный разъем EPS12V, но значительным запасом прочности узел VRM не обладает, так как радиатор охлаждает только три из шести каналов преобразователя напряжения. Уже очевидно, что для серьезных экспериментов по оверклокингу новинка вряд ли подойдет.

За охлаждение микросхемы системной логики отвечает небольшой радиатор из легкого сплава, эффективность которого не вызывает опасений вне зависимости от режима работы. Для подключения вентиляторов служат четыре разъема — все четырехконтактные и с поддержкой ШИМ.

Не смотря на скромный запас прочности, в конструкции P8Z77-M есть ряд решений, которые пригодятся во время разгона. В первую очередь, это касается функции MemOK!, дающей возможность загрузить систему после установки неработоспособных параметров оперативной памяти. Кнопка, запускающая одноименную функцию, расположена рядом со слотами ОЗУ.

В случае сбоя управляющего микрокода поможет функция USB BIOS Flashback, позволяющая восстанавливать и обновлять прошивку со сменного USB-накопителя даже в том случае, когда на плате отсутствуют процессор и оперативна память.

Для установки видеокарты ASUS P8Z77-M располагает слотом PCI Express 3.0 x16. Второй разъем, подключенный к чипсету, всегда работает в режиме PCI Express 2.0 x16@x4, но это не мешает организовывать конфигурацию AMD CrossFireX.

Системная плата имеет один слот PCI Express 2.0 x1 и один PCI, который работает посредством моста-переходника ASMedia ASM1083. Для подключения дисковых устройств новинка обладает двумя портами SATA 6 Гбит/с и четырьмя SATA 3 Гбит/с. Накопители можно объединять в массивы RAID, а при наличии в системе SSD доступно использование функции кэширования Intel SRT. Расположение портов SATA таково, что даже крупные видеокарты не помешают подключению интерфейсных кабелей.

• комбинированного порта PS/2;
• четырех разъемов USB 2.0 и двух чипсетных USB 3.0;
• оптического S/PDIF;
• видеовыходов HDMI, D-Sub и DVI-D;
• сетевого порта RJ-45;
• трех аналоговых аудиоразъемов.

UEFI Setup

Прошивка ASUS P8Z77-M базируется на управляющем микрокоде UEFI разработки AMI, а само меню настройки системных плат ASUS нам отлично знакомо по многочисленным предыдущим обзорам. В случае с героиней сегодняшнего тестирования, после входа в UEFI Setup пользователю предлагается поработать в режиме EZ Mode, в котором отображаются текущие дата и время, версия прошивки, а также выводится информация о режиме работы центрального процессора и модулей ОЗУ. Здесь же выводятся показания датчиков аппаратного мониторинга.

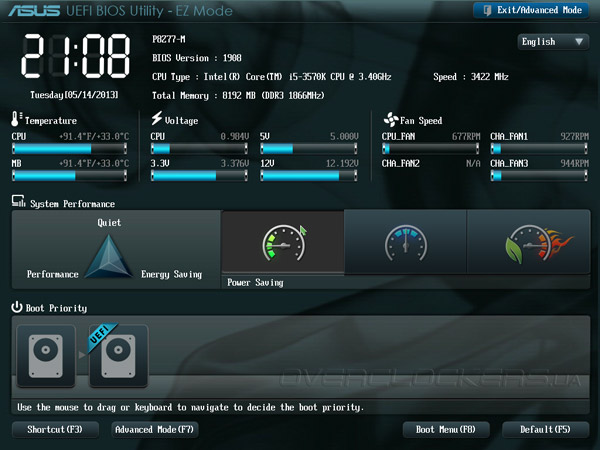

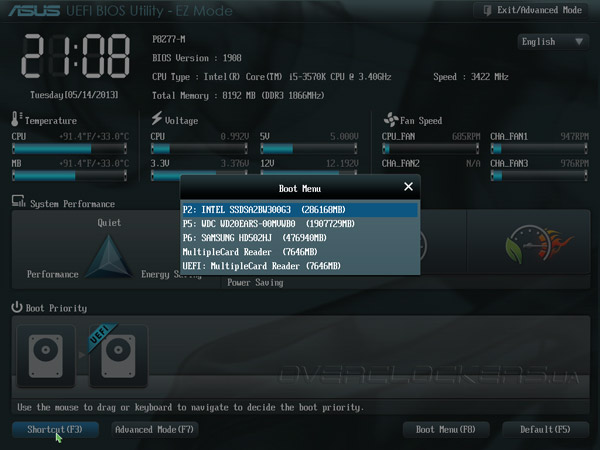

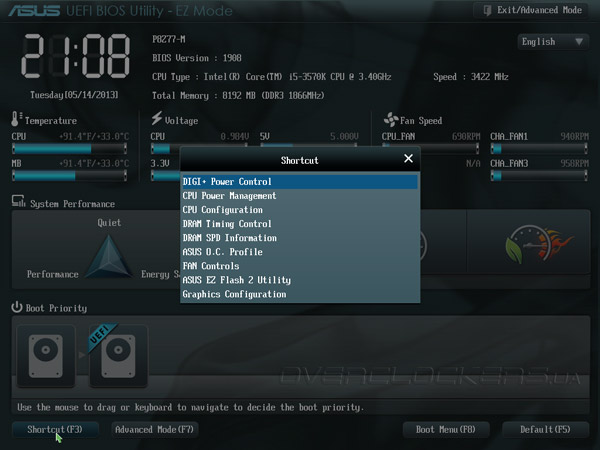

Для удобства навигации по меню настройки в режиме EZ Mode предусмотрены ярлыки для перехода в нужный раздел прошивки, а также меню выбора загрузочных устройств.

Таким образом, режим EZ Mode хорош для визуального контроля над работой и показаниями системного мониторинга, но для тонкой настройки материнской платы он не подходит. Для этого есть расширенный режим Advanced Mode.

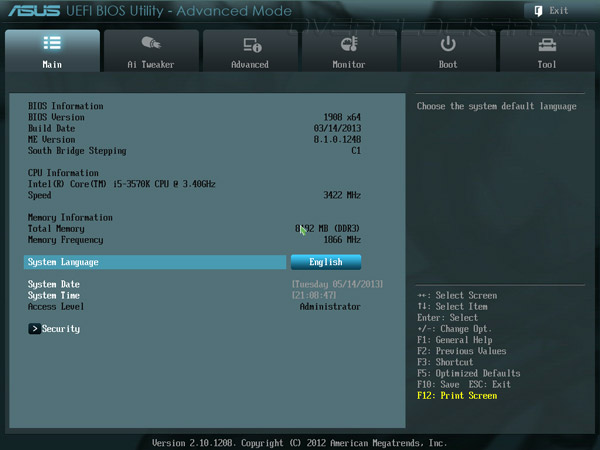

На вкладе Main задаются дата и время, выводится расширенная информация о версии управляющего микрокода и присутствует опция выбора языка.

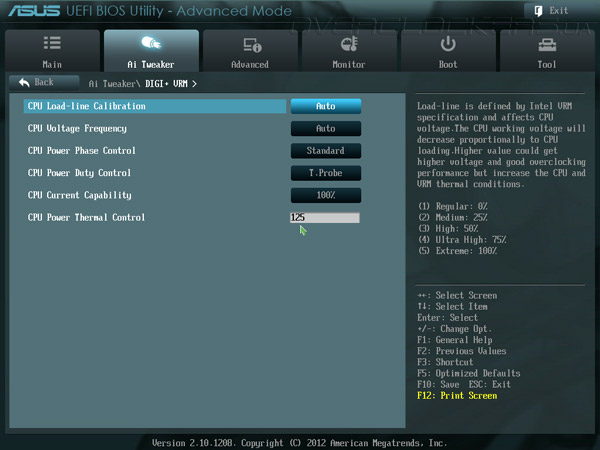

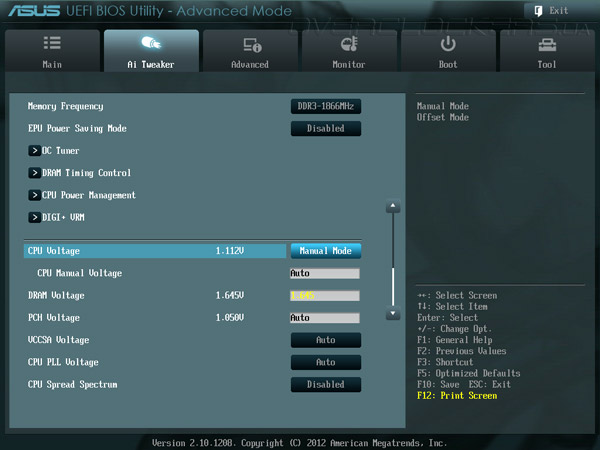

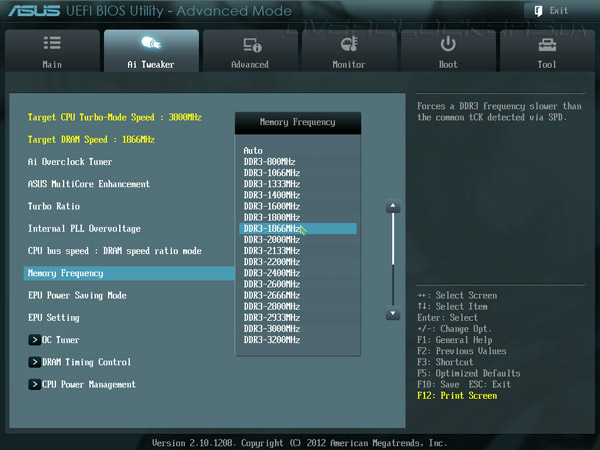

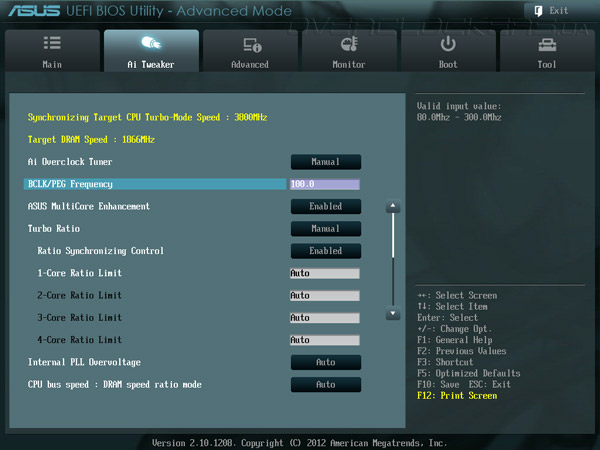

В разделе Ai Tweaker сосредоточены настройки, отвечающие за разгон и быстродействие, среди которых управление частотой BCLK и множителями процессорных ядер, режимом Intel Turbo Boost и функцией Internal PLL Overvoltage, а также регулировка тактовой частоты модулей ОЗУ. Здесь же включается фирменная опция ASUS MultiCore Enhanced, улучшающая производительность в многопоточных приложениях. Активация EPU Power Saving Mode запускает режим энергосбережения, а OC Tuner включает автоматический разгон.

Возможности прошивки ASUS P8Z77-M по регулировке напряжений не так богаты, как у старших моделей.

Пользователи могут управлять пятью основными напряжениями, диапазон и шаг регулировки которых представлены в следующей таблице.

Параметр	Диапазон напряжений, В	Шаг, В
CPU Manual Voltage	0,8–1,99	0,005
CPU Offset Voltage	–0,685…+0,685	0,005
DRAM Voltage	1,2–2,135	0,005
PCH Voltage	0,8–1,685	0,005
VCCSA Voltage	0,925–1,0255	0,1
CPU PLL Voltage	1,8–1,9	0,1

Для напряжения CPU Voltage доступны два режима регулировки: Manual и Offset. Первый способ удобнее, так как нужная величина задается в явном виде, зато во втором, в котором указывается прирост к штатному значению, сохраняется работа технологий энергосбережения. Для разгона ОЗУ в прошивке предусмотрены режимы до 3200 МГц включительно.

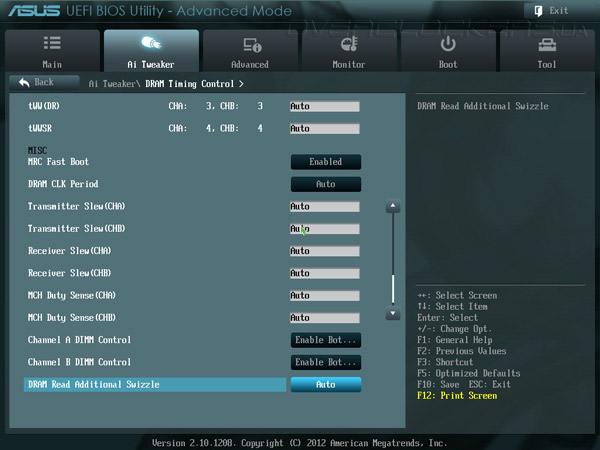

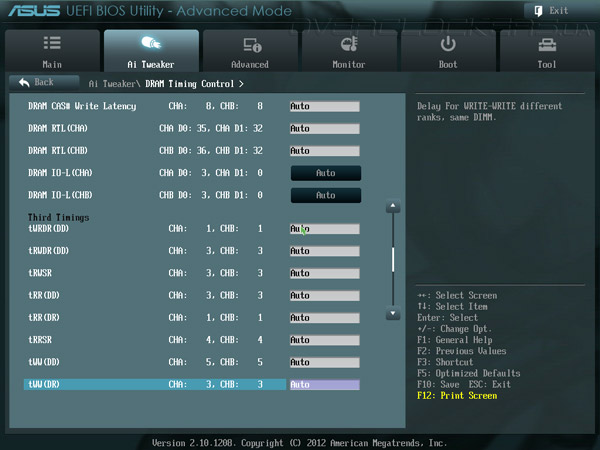

Во вкладке DRAM Timing Control можно встретить управление таймингами подсистемы оперативной памяти.

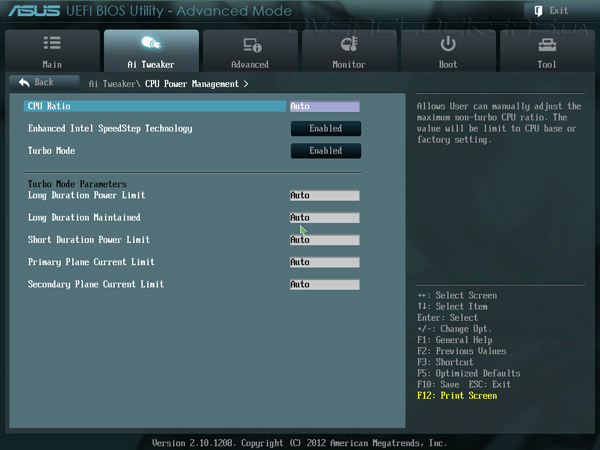

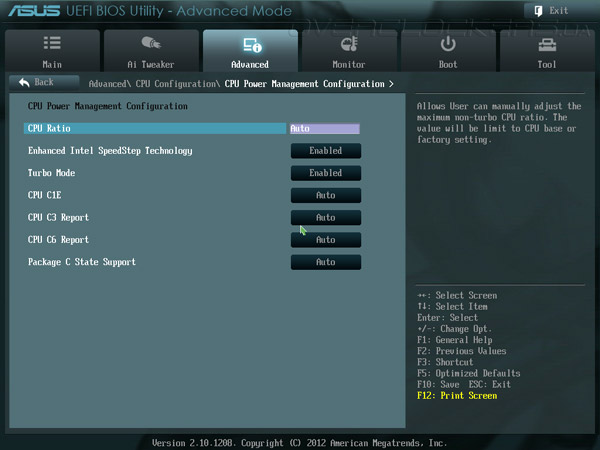

Тонкие настройки режима Intel Turbo Boost находятся в подменю CPU Power Management, а в разделе DIGI+ VRM сосредоточено управление цифровой подсистемой питания. Доступна регулировка опции CPU Load-line Calibration, частоты переключения силовых элементов и защиты от перегрузки, а также отключение неиспользуемых каналов VRM в моменты простоя.

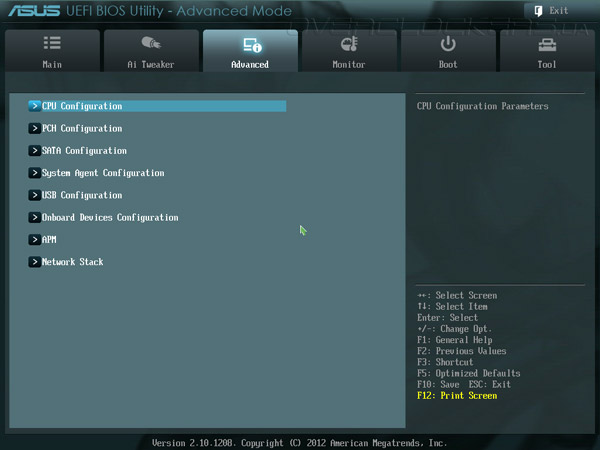

В разделе прошивки Advanced находятся органы управления процессором, чипсетом и дополнительными контроллерами.

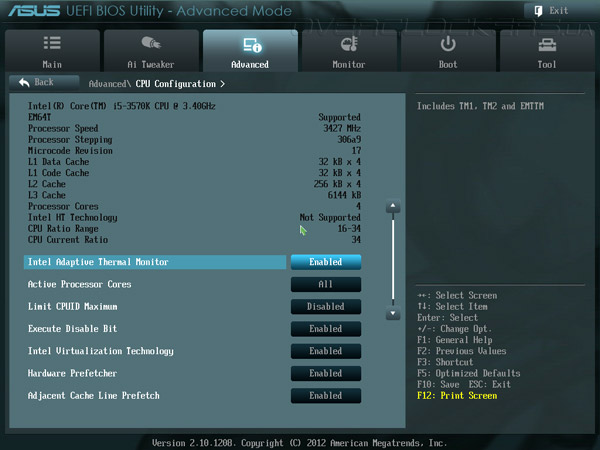

Меню CPU Configuration отвечает за настройку специфических процессорных технологий, таких как аппаратная виртуализация или защита от вирусов, а во вкладке CPU Power Management Configuration находится управление функциями энергосбережения центрального процессора.

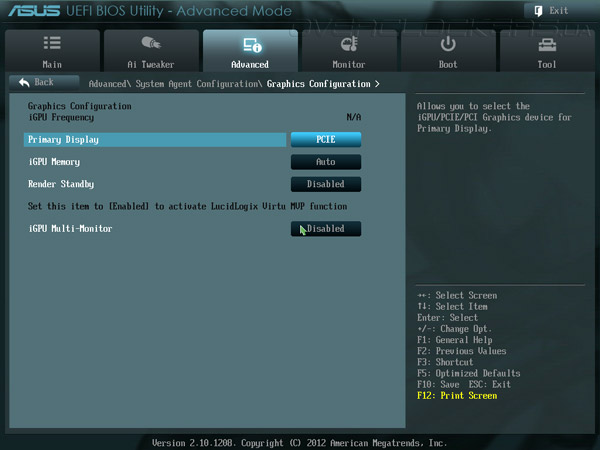

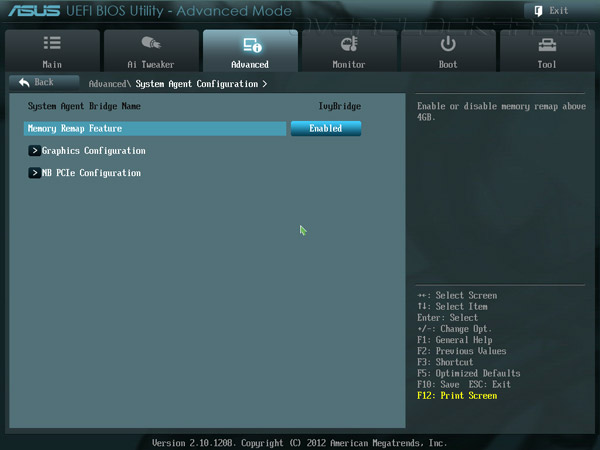

В подразделе System Agent Configuration, помимо функции перераспределения адресного пространства ОЗУ, находятся опции встроенной видеокарты.

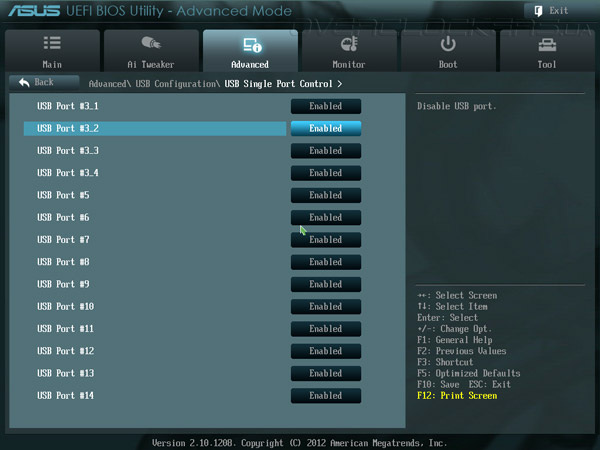

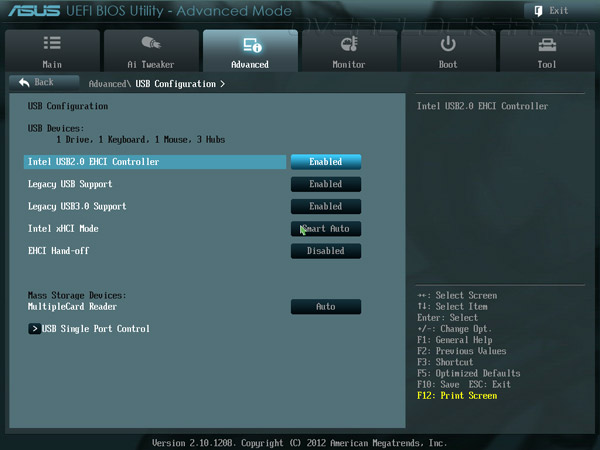

Меню USB Configuration, отвечает за подсистему подключения периферии, тогда как на вкладке USB Single Port Control можно выборочно отключать порты USB.

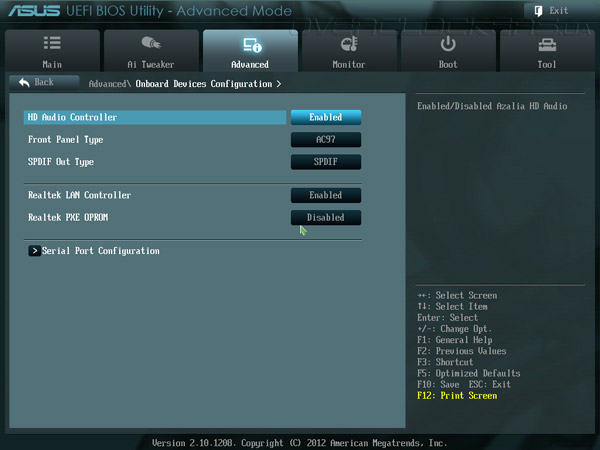

Для настройки контроллера локальной сети, аудиокодека и последовательного порта придется заходить в раздел прошивки Onboard Devices Configuration.

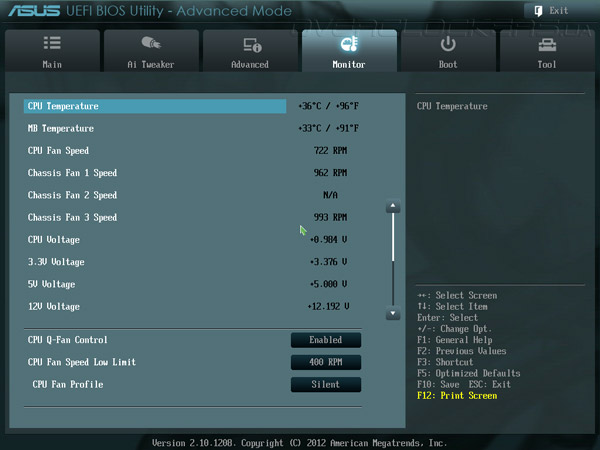

Показания системного мониторинга выводятся в меню Monitor, где отображаются две температуры, скорости вращения четырех вентиляторов, а также четыре основных напряжения на процессоре и шинах питания.

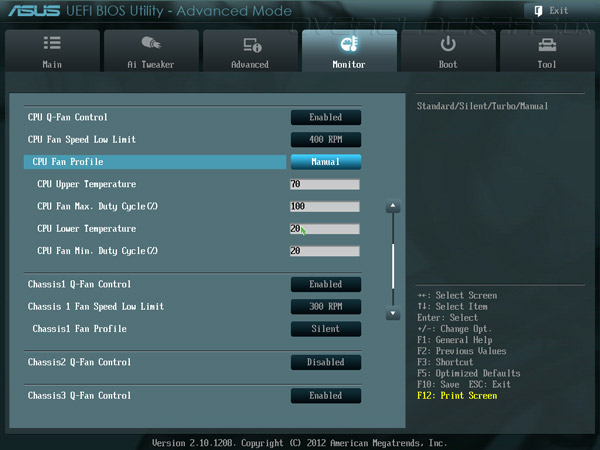

Что касается возможностей регулировки частоты вращения крыльчаток, то прошивка бюджетной ASUS P8Z77-M даст фору флагманским моделям конкурентов. Для каждого из четырех «карлсонов» предусмотрен индивидуальный канал управления, который предлагает один из трех базовых профилей, а также возможности ручной настройки в зависимости от показания системных термодатчиков.

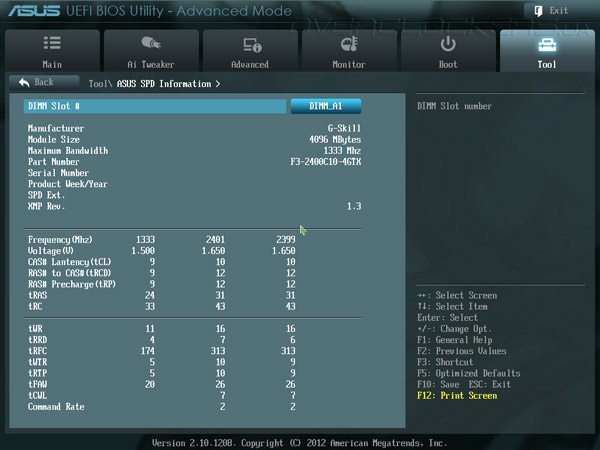

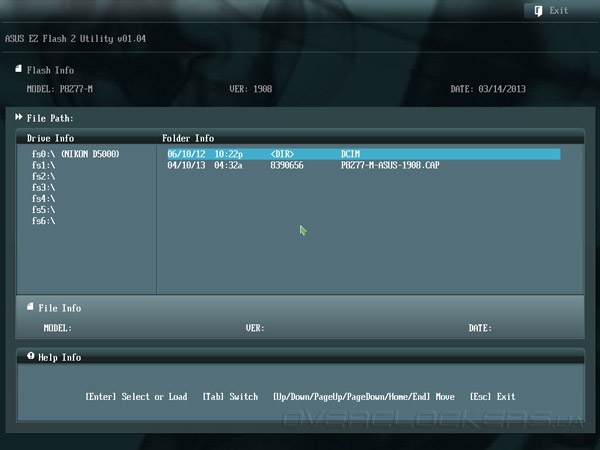

Также, в UEFI Setup новинки встроена утилита для обновления управляющего микрокода EZ Flash 2.

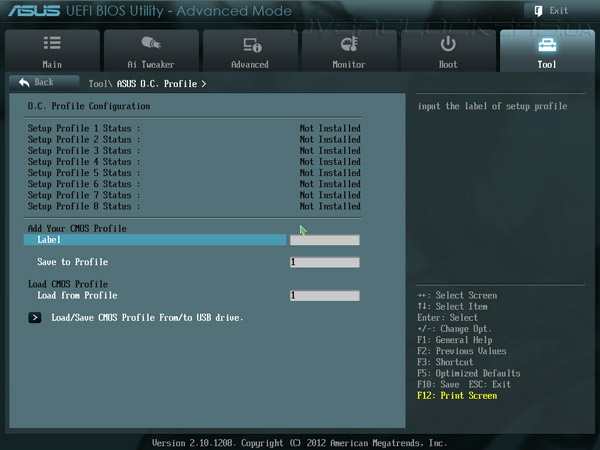

Имеется в наличии функция O.C. Profile для сохранения до восьми профилей с настройками прошивки, и опция SPD Information, выводящая подробную информацию о параметрах модулей ОЗУ.

Комплектное ПО

Программное обеспечение, предназначенное для управления и контроля параметров мониторинга системной платы, объединено в программный пакет AI Suite II, состоящий из множества независимых модулей. Мы неоднократно описывали возможности этого программного продукта в предыдущих обзорах «материнок» ASUS, так что сегодня лишь напомним его основные возможности. Так, программный модуль TurboV EVO отвечает за управление параметрами быстродействия, такими как частота BCLK, питающие напряжения и множители вычислительных ядер.

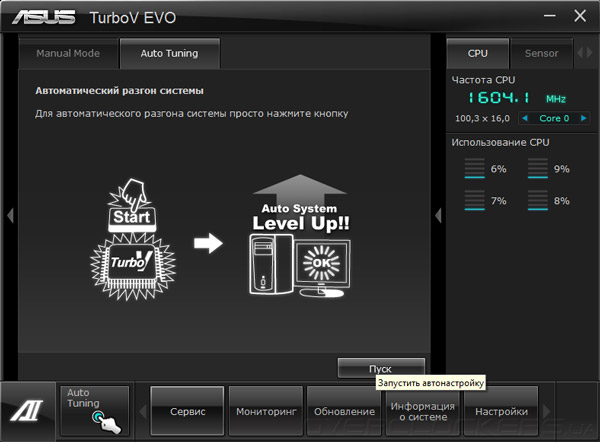

Здесь же включается функция автоматического разгона, эффективность которой мы обязательно проверим чуть позже.

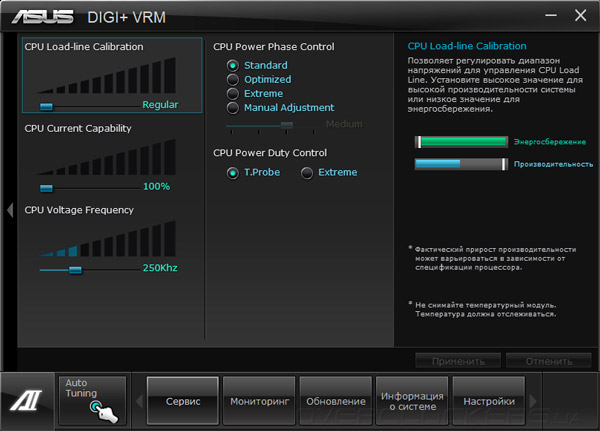

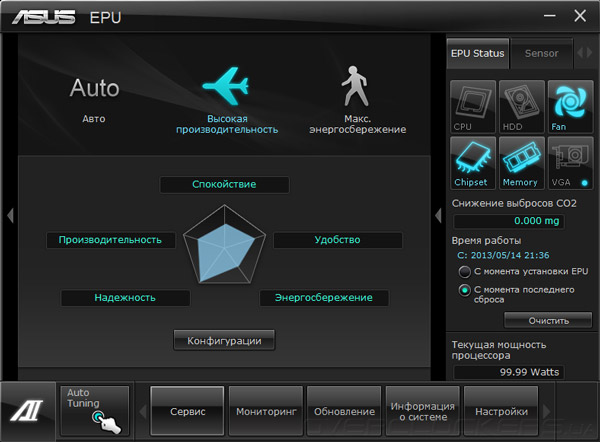

Для управления параметрами цифровой подсистемы питания служит программа DIGI+ VRM, а за настройку технологий энергосбережения отвечает модуль EPU.

Настройки скоростей вращения каждого из четырех вентиляторов поручены программе Fan Expert+, предназначенной для достижения наилучшего соотношения эффективности охлаждения и минимального уровня шума.

Модуль Probe II служит для вывода параметра аппаратного мониторинга, настройки порогов срабатывания сигнализации и записи критических событий в журнал, тогда как программа Sensor Recorder выполняет функцию записи истории показания датчиков.

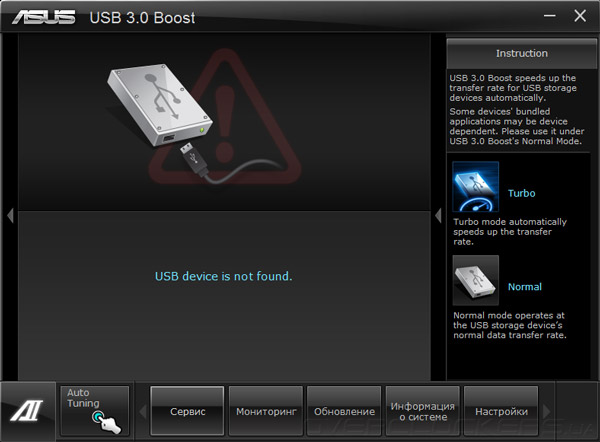

Помимо перечисленного выше, AI Suite II содержит подпрограммы USB3.0 Boost, которая ускоряет работу съемных накопителей, и Network iControl, отвечающую за управление приоритетами и полосой пропускания сетевого подключения.

Разгонный потенциал

Конструкция силовой подсистемы ASUS P8Z77-M не имеет значительного запаса прочности, так что во время экспериментов по разгону следует соблюдать осторожность. Тем не менее, наш тестовый Core i5-3570K заработал на частоте 4500 МГц при напряжении на вычислительных ядрах, равном 1,275 В. Увы, достичь лучшего результата нам не удалось, так как с повышением Vcore срабатывала система защиты, и «материнка» отключалась. Итоговый результат можно считать весьма неплохим как для модели бюджетного класса, также, к положительным моментам следует отнести сохранение работоспособности технологий энергосбережения.

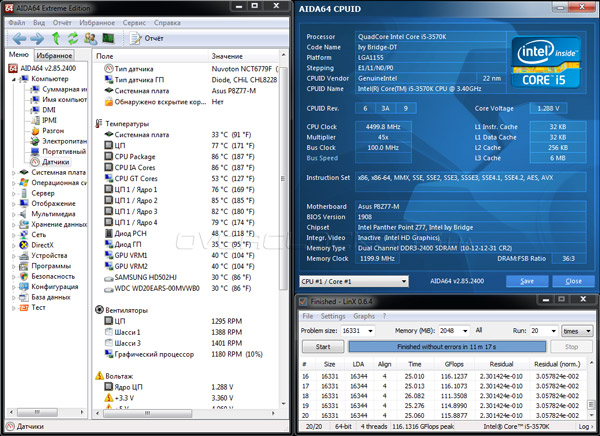

При разгоне модули ОЗУ G.Skill TridentX F3-2400C10D-8GTX функционировали на частоте 2400 МГц с таймингами 10-12-12-31-2Т при напряжении 1,65 В, а для обеспечения стабильности напряжение на «системном агенте» повышалось на 0,1 В относительно номинала.

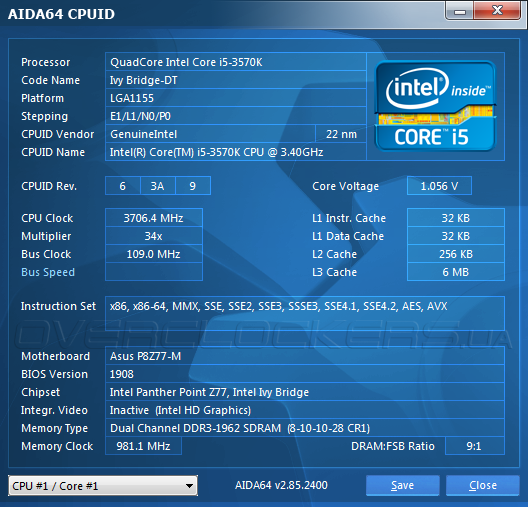

Очень порадовал запас прочности увеличения базовой частоты, который составил ровно 109 МГц, что непременно оценят владельцы недорогих процессоров Intel c заблокированным коэффициентом умножения.

Напоследок, мы решили проверить возможности ASUS P8Z77-M по автоматическому разгону, для этого в прошивке была активирована опция OC Tuner. Результатом её работы стало повышение частоты процессора до 4220 МГц при напряжении 1,184 В, а модули ОЗУ работали в режиме 1922 МГц с задержками 10-12-12-31-2Т.

Тестовый стенд

• процессор: Intel Core i5-3570K (3,4 ГГц, 6 Мбайт кэш L3);
• кулер: Thermalright Silver Arrow (вентилятор 140 мм, 1300 об/мин);
• память: G.Skill TridentX F3-2400C10D-8GTX (2×4 ГБ, DDR3-2400, CL10-12-12-31);
• видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
• жесткий диск: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
• блок питания: Seasonic X-650 (650 Вт).

• ASUS P8Z77-M UEFI Setup 1908 от 14.03.2013;
• ASRock Z77 Extreme6 UEFI Setup 2.60 от 23.01.2013;
• Gigabyte GA-Z77P-D3 UEFI Setup F7 от 24.08.2012;
• MSI Z77A-GD65 Gaming UEFI Setup V25.29B2 от 03.29.2013;
• MSI Z77IA-E53 UEFI Setup V10.3B1 от 07.02.2013.

• AIDA64 2.80.2300 (Cache & Memory benchmark);
• Futuremark PCMark 7 (v1.4.0);
• Futuremark 3DMark 11 (v1.0.3);
• Batman: Archam City;
• F1 2012;
• Sleeping Dogs.

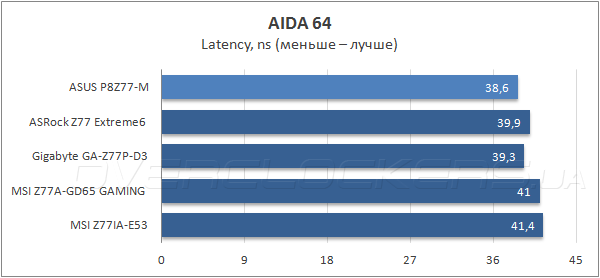

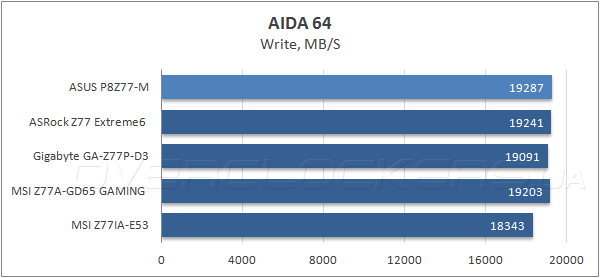

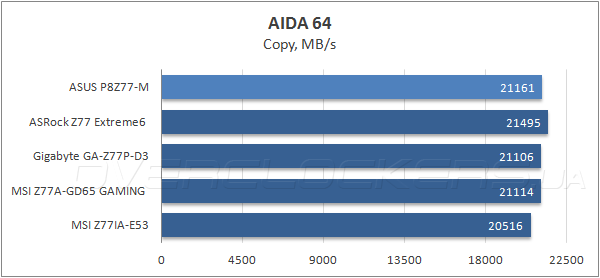

Результаты новинки в синтетическом Cache & Memory benchmark, входящем в состав программы AIDA64, можно охарактеризовать как очень хорошие, причем, в двух подтестах ASUS P8Z77-M заняла первое место.

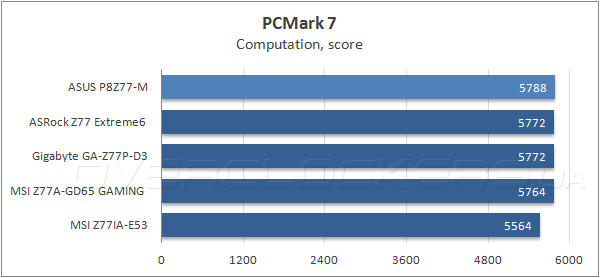

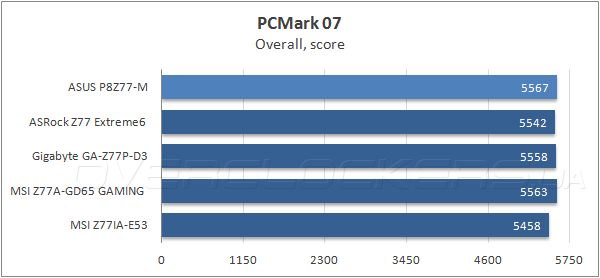

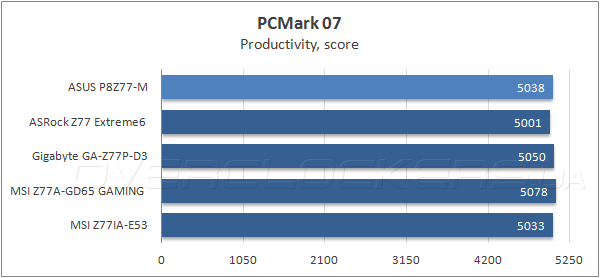

В комплексном бенчмарке Futuremark PCMark 7 героиня сегодняшнего тестирования показала лучший балл благодаря победе в трех из пяти сценариев. Очевидно, быстродействие системной платы ASUS в прикладных задачах также будет на высоте.

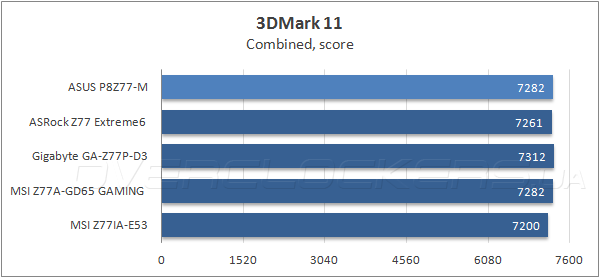

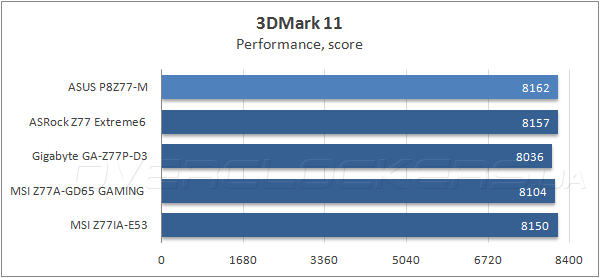

Первое место в игровом тестовом пакете Futuremark 3DMark 11 досталось материнской плате P8Z77-M, хотя, преимущество над ближайшим соперником составляют считанные балы. Зато, продукт ASUS показал стабильно высокие результаты во всех подтестах.

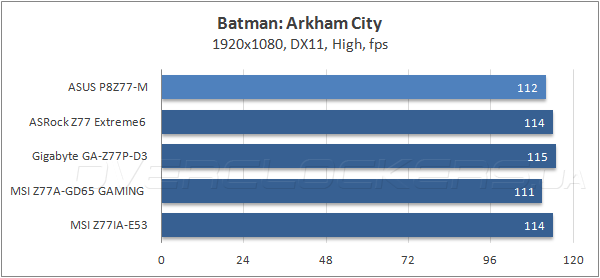

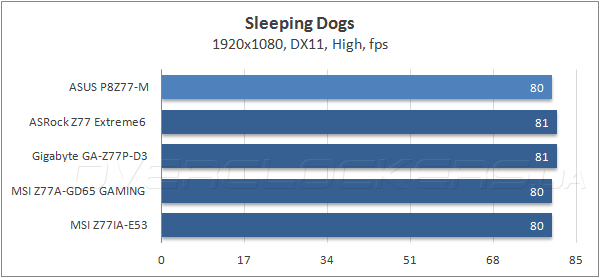

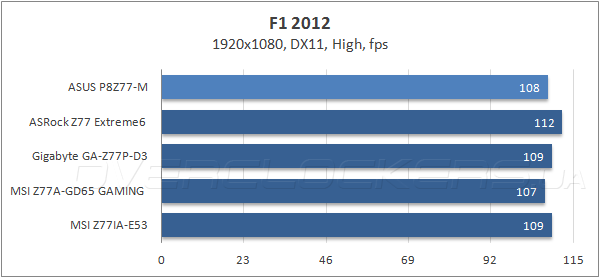

В реальных игровых приложениях результаты новинки находятся на уровне конкурентов, хотя, до лучших из них — системных плат ASRock и Gigbayte частота смены кадров не достает. Тем не менее, это не мешает ASUS P8Z77-M демонстрировать комфортный fps во всех тестовых сценариях.

Энергопотребление

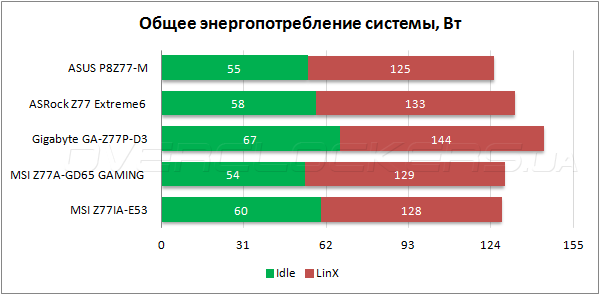

Для измерения энергопотребления тестовых стендов мы использовали устройство Basetech Cost Control 3000, с помощью которого оценивалось среднее энергопотребления во время простоя системы, а также пиковое значение потребляемой мощности при прохождении стресс-теста LinX.

При отсутствии нагрузки системная плата ASUS P8Z77-M продемонстрировала результат, сопоставимый с лидером данной дисциплины — MSI Z77A-GD65 Gaming, тогда как при нагрузке новинка оказалась самой экономичной.

Выводы

Тестирование материнской платы ASUS P8Z77-M не преподнесло никаких неприятных сюрпризов. Для своей невысокой стоимости, около 100 долларов США, модель обеспечивает все необходимые возможности расширения в сочетании с удачным дизайном и высоким качеством изготовления. Ввиду того, что подавляющее большинство покупателей используют только одну плату расширения — видеокарту — применение компактного форм-фактора microATX можно считать оправданным, так как это расширяет совместимость с компактными корпусами. Отдельно хочется отметить великолепную прошивку P8Z77-M — функциональную и стабильную, в которой сохранились все основные возможности, присущие старшим моделям ASUS. Что касается запаса прочности, то данный показатель для новинки находится на уровне аналогичных продуктов конкурентов, а значит, для экстремального разгона ASUS P8Z77-M совершенно не подходит. Виной тому упрощенная конструкция узла VRM и слабая система охлаждения силовых элементов, зато, надежная система защиты не позволит системной плате выйти из строя. Так что, мы можем смело рекомендовать данную модель для тех, кто ищет недорогую основу для производительного системного блока, готов довольствоваться базовыми возможностями расширения и не планирует серьезных экспериментов по разгону.

Обзор и тестирование материнской платы ASUS P8Z77-M

Рассматриваемая в этом обзоре материнская плата ASUS P8Z77-M является представительницей среднего ценового диапазона и предназначена для сборки производительных и надежных рабочих или домашних ПК с широким спектром задач. Материнская плата выполнена в форм-факторе mATX и основана на наборе системной логики Intel Z77 Express, благодаря последнему она предоставляет возможность разгона процессора с разблокированным множителем. Давайте перейдем непосредственно к обзору материнской платы и внимательно ее возможности.

Спецификация материнской платы ASUS P8Z77-M:

Intel Z77 Express

Intel Core i7/ Core i5 / Core i3 второго и третьего поколений

DDR3 2400 (O.C.)/ 2200 (O.C.)/2133 (O.C.)/1866(O.C.) /1800(O.C.) /1600/1333/1066 МГц

4 x DDR3 DIMM двухканальной архитектуры до 32 ГБ
Поддержка памяти non-ECC небуферизованной и Extreme Memory Profile (XMP)

1 x PCI Express x16 3.0/2.0
1 x PCI Express x16 2.0 (x4)
1 x PCI Express x1

Чипсет Intel H77 поддерживает:
2 x SATA 6.0 Гбит/с
4 x SATA 3.0 Гбит/с
с возможностью организации SATA RAID 0, 1, 5 и 10
с поддержкой Intel Smart Response Technology, Intel Rapid Start Technology, Intel Smart Connect Technology.

Realtek ALC887, 8-канальный High-Definition Audio кодек с оптическим выходом S/PDIF

Гигабитный сетевой контроллер Realtek 8111F

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Разъемы для вентиляторов

1 x для процессорного кулера
3 x для корпусных вентиляторов

Внешние порты I/O

1 x PS/2
1 x HDMI порт
1 x DVI порт
1 x VGA порт
1 x LAN (RJ45)
2 x USB 3.0
4 x USB 2.0
1 x оптический S/PDIF
3 аудио разъемов

Внутренние порты I/O

2 x SATA 6.0 Гбит/с
4 x SATA 3.0 Гбит/с
1 x S/PDIF выход
3 x USB 2.0 (дополнительно 6)
1 x USB 3.0 (дополнительно 2)
1 x TPM

1 x COM
Аудио разъемы передней панели
Разъем системной панели
1 x MemOK! кнопка

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM 2.0, ACPI v2.0a, SM BIOS 2.5,
Поддержка EZ Flash 2, CrashFree BIOS 3

ASUS Quiet Thermal Solution

Инструкция и руководство
DVD с драйверами и ПО
Заглушка интерфейсной панели

кабель SATA 6 Гбит/с

кабель SATA 3 Гбит/с

Свежая версия BIOS и драйвера могут быть загружены со страницы поддержки

Упаковка материнской платы ASUS P8Z77-M имеет привычное оформление в темной цветовой гамме. На лицевой части упаковки приводится наименование материнской платы, а нижняя часть занята пиктограммами, обозначающими используемые технологии.

Обратная сторона коробки более информативна. Здесь можно увидеть фотографию материнской платы и ее спецификацию, а также описание наиболее интересных, с точки зрения отдела маркетинга, технологий.

Комплектация материнской платы ASUS P8Z77-M достаточна для сборки системы. В коробке с материнской платой можно найти:

Материнская плата ASUS P8Z77-M выполнена в форм-факторе mATX, и имеет размеры 244 x 244 мм. Компоновка выполнена достаточно грамотно, все разъемы находятся в доступных местах. Исключением является лишь некоторая скученность разъемов USB 3.0, ATX и SATA. Но если соблюдать определенную последовательность подключения, то особых неудобств такое расположение коннектов не вызовет. Положительным моментом является то, что слоты для оперативной памяти лишены защелок с нижней стороны, это значительно облегчит замену или добавление модулей ОЗУ при установленном видеоадаптере. На плате сделано 8 монтажных отверстий, при этом нижний правый угол остался без отверстия, что является причиной его «провисания», поэтому к находящимся тут портам нужно подключаться аккуратнее.

Система охлаждения пассивная и включает в себя два стилизованных радиатора: один отводит тепло от нагревающихся элементов преобразователя питания процессора, а второй охлаждает PCH Intel Z77 Express. Во время тестирования на радиаторе была зафиксирована температура 42,2°С, что является типичным показателем среди подобных плат.

Дисковая подсистема материнской платы ASUS P8Z77-M реализована исключительно силами набора системной логики Intel Z77 Express. На плате можно найти четыре порта SATA 3 Гбит/c и два порта SATA 6 Гбит/c. Присутствует поддержка массивов RAID уровней 0, 1, 5 и 10.

В дополнение к портам, выведенным на интерфейсную панель, на материнской плате присутствуют следующие колодки подключения:

Итого на материнской плате ASUS P8Z77-M присутствуют десять портов USB 2.0 и четыре порта USB 3.0, чего вполне достаточно для подключения различных устройств.

Для установки плат расширения на материнской плате имеется четыре разъема:

Допускается установка двух видеоадаптеров в режиме AMD CrossFireX, но из-за невысокой пропускной способности второго PEG-разъема, это будет не самым рациональным решением. Отметим наличие разъема PCI, который все еще может пригодиться для установки устаревших плат расширения.

На рассматриваемой материнской плате установлено четыре 240-контактных разъема DIMM двухканальной архитектуры для работы с памятью стандарта DDR3. Максимальный общий объем памяти может достигать 32 ГБ при установке четырех модулей емкостью 8 ГБ. Максимальная частота оперативной памяти составляет 2400 МГц в режиме разгона. Для организации работы памяти в двухканальном режиме необходимо заполнять разъемы одного цвета.

Как и на большинстве материнских плат ASUS, возле слотов памяти находится кнопка «MemOK!», которая будет полезна при наличии ошибок в работе системной памяти.

Преобразователь напряжения питания процессора выполнен по схеме 4+1+1 фазы. По одной фазе используется для питания «системного агента» и видеоядра, а остальные четыре – для питания ядер процессора. В качестве ШИМ-контроллера традиционно используется микросхема ASP1102 производства компании CHiL Semiconductor Corp. Охлаждение узла питания улучшено за счет использования стилизованного радиатора с достаточно большим оребрением. Питание к процессору подводится через 8-контактный разъем EPS12V, который рассчитан на больший ток, чем обычный 4-контактный разъем ATX12V.

За переключение видеовыходов HDMI и DVI отвечает микросхема ASMedia ASM1442.

Звуковая подсистема материнской платы основана на HDA-кодеке 8-канального звука Realtek ALC887, а для подключения к локальной сети используется гигабитный сетевой контроллер Realtek 8111F. Такие контроллеры устанавливает большая часть производителей материнских плат, что гарантирует отсутствие каких-либо проблем с драйверами.

Поскольку в наборе системной логики Intel Z77 Express нет поддержки шины PCI, то для ее реализации производитель добавил мост PCI Express to PCI. В роли такого моста выступает микросхема ASMedia ASM1083.

Микросхема Nuvoton NCT67790 управляет портами PS/2 и COM, работой системных вентиляторов и обеспечивает мониторинг температур.

На интерфейсную панель материнской платы ASUS P8Z77-M выведены следующие порты:

Asus P8Z77-M и Gigabyte GA-Z77M-D3H — сравнительный обзор двух LGA1155-плат формата microATX

Asus P8Z77-M Gigabyte GA-Z77M-D3H


Asus P8Z77-M Gigabyte GA-Z77M-D3H


Asus P8Z77-M


Gigabyte GA-Z77M-D3H

Обзор материнской платы Asus P8Z77-M PRO

В сегодняшнем обзоре мы рассмотрим системную плату среднего сектора для сокета Intel LGA 1155 с чипсетом Intel Z77 Express от компании Asus.

Уже из самого названия этой материнской платы можно сделать некоторые выводы. Обозначение «P8» – означает линейку плат для сокета LGA 1155, «Z77» – набор логики. Буква «М» используется фирмой Asus, когда речь идет о системных платах MicroATX, а префикс «PRO» обозначает устройство-середняк, не самое «навороченное», но и не бюджетное и порезанное.

Упаковка.

На квадратную упаковку черного цвета было нанесено множество значков используемых технологий. Желтой «лентой» обозначается поддержка PCI Express 3.0, но для этого вам понадобится также центральный процессор с поддержкой данной технологии и видеоадаптер с соответствующей шиной.

Комплект поставки.

Традиционно для материнских плат схожей ценовой категории, комплект поставки не включает каких-либо дополнительных «фишек». Внутри упаковки производитель положил: инструкцию по эксплуатации, диск с ПО, мостик SLI, коннекторы Q-Connectors, фирменную наклейку Asus и 4хSATA (2хSATA-300 и 2 хSATA-600).

Внешний вид.

Asus P8Z77-M PRO выглядит довольно симпатично, а благодаря своему форм-фактору MicroATX занимает меньше места, хотя, при этом повысилась общая плотность элементов. Такая плотность, безусловно, может помешать установке габаритных СО для процессора, которые могут с одной стороны задеть видеоадаптер, а с другой — помешают установке модулей оперативной памяти в ближайшие к CPU слоты. Конечно, здесь мы говорим только о модулях с высокими радиаторами.

В целом, можно установить до 32 Гб оперативной памяти DDR3 с эффективной частотой от 1333 МГц до 2400 МГц в четыре слота DIMM. При использовании двух или четырех одинаковых модулей будет активирован двухканальный режим памяти. Выставить нужную частоту ОЗУ поможет UEFI BIOS. Системная плата поддерживает профили XMP для простой настройки высокоскоростных модулей. Если по какой-то причине материнская плата отказывается стартовать с какими-либо модулями памяти, можно использовать функцию MemOK, которая рассчитанная на такие случаи.

Система охлаждения состоит из трех пассивных фигурных радиаторов, покрашенных синим цветом. Первый из них находится над системной логикой и довольно низкий, чтобы не мешать установке длинных видеокарт. Впрочем, установка пары таких устройств не рекомендуется, поскольку они полностью закроют радиатор и лишат его притока прохладного воздуха. Два других радиатора размещены над цепью питания центрального процессора.

Система питания CPU.

Система питания CPU состоит из 8 фаз и охлаждается дополнительными радиаторами. Учитывая, что для данной платформы существует множество мощных процессоров (плюс — есть возможность разгона), разработчики установили 8-пинновый разъем питания для надежности. Цепи питания работают по технологиям Dual Intelligent Processor ІІ и DIGY +VRM, которые помогают во время разгона системы подавать на CPU достаточное количество электрического напряжения, а при простое — снижают нагрузку и отключают простаивающие элементы.

Слоты расширения.

Производитель предусмотрел всего лишь четыре слота расширения с интерфейсом PCI Express. Один из них имеет форм-фактор односкоростного разъема, а все остальные целиком подойдут для видеоадаптеров, поскольку являются полноразмерными. Слоты синего и белого цветов работают с устройствами PCI Express 3.0 со скоростью x16, либо х8+х8 (парная работа). Третий черный слот имеет скорость только х4. Asus P8Z77-M PRO поддерживает многочиповые союзы CrossFireX и SLI.

Порты SATA.

IDE порты на данной материнской плате отсутствуют, нынче их все реже устанавливают производители, да и то, в основном, на дешевые офисные модели. Зато присутствует 6хSATA: синие порты работают со скоростью передачи 3 Гбит/с, белые — 6 Гбит/с. Кроме этого на системной плате разместили сразу два eSATA-600, но они выводятся на заднюю панель.

Задняя панель.

На задней панели присутствует множество современных выходов и интерфейсов, среди которых: совмещенный порт PS/2, 2хUSB 2.0, 4хUSB 3.0, 2хeSATA, видеовыходы HDMI, DVI и D-SUB, звуковые порты и оптический выход.

Сеть и звук реализованы контролерами Realtek 8111F и ALC892. Аппаратный аудиокодек имеет восемь каналов, и совместим со стандартом HD. Сетевой адаптер может работать в режимах 10/100/1000 Мб/с.

Внутренние разъемы материнской платы представлены: Com-портом, тремя дополнительными USB 2.0 и одним USB 3.0.

Фирменные технологии.

USB 3.0 Boost — позволяет ускорить процесс передачи информации через шину USB 3.0. По расчетам Asus, использование данной функции может повысить общую скорость интерфейса до 170%!

USB BIOS Flashback – безопасное обновление BIOS, не требующее даже работоспособного ПК. Все, что для этого нужно — это блок питания и материнская плата. Даже без центрального процессора и ОЗУ на Asus P8Z77-M PRO можно обновить BIOS через флешку с файлом образа. Такая технология может сильно помочь в том случае, когда новый CPU, установленный на материнскую плату, не поддерживается версией BIOS и требуется дальнейшее его обновление для 100%-ной работоспособности.

Выводы.

Материнская плата Asus P8Z77-M PRO обладает всеми необходимыми качествами для создания ПК любого класса. Поддержка интегрированного видео, обилие видеовыходов, а также миниатюрный форм-фактор и оптический выход, прекрасно пойдут для небольших HTPC. Поддержка новейших процессоров, возможности их разгона и совместимость с видеокартами PCI Express 3.0, позволяют собрать мощнейшую машину для работы с графикою или развлечений. Asus P8Z77-M PRO — универсальная системная плата, которая подойдет большинству пользователей и удовлетворит почти все их требования.
