Почему Перфоратор Перестал Долбить Но Сверлит

Ремонт перфоратора: советы профессионалов по разборке бытовых и профессиональных устройств

Перфоратор является незаменимым инструментом для сверления отверстий в бетонных стенах и многих других подобных работах. Иногда может произойти поломка этого прибора. В этой статье описано устройство и принцип действия, диагностика наиболее распространенных неисправностей и того, как отремонтировать перфоратор своими руками.

Конструкция прибора

Перфоратор обладает сильной ударной функцией, которой нет у обычной дрели. Это достигается наличием специальных элементов конструкции, которые создают пневматический толчок рабочего инструмента с большой кинетической энергией.

Вращающее движение электрического двигателя преобразуется в колебательное движение за счёт сжатия воздуха между двумя поршнями. Компрессия создается за счет колебания поршня, которое передается ему от электродвигателя с помощью специального редуктора.

Несмотря на сложность конструкции, большинство поломок легко диагностируются и устраняются, в сложных случаях для ремонта перфораторов следует сначала обратиться к подробной инструкции.

Основные неисправности

Существует более десятка наиболее частых причин неполадок перфораторов. Поломки могут быть вызваны неисправностями в механике или электрике.

При рабочем моторе могут возникать следующие механические поломки: нет вращения бура, он не совершает ударные движения, сверло не фиксируется в патроне или застряло в нем, присутствуют посторонние шумы при работе оборудования.

На неисправность в электрике указывают следующие характерные признаки: нет попыток вращения электрического двигателя, на электрических щетках коллектора высекаются сильные искры при работе, от прибора исходит едкий дым или присутствует соответствующий неприятный запах.

Порядок ремонта

Для того чтобы произвести ремонт оборудования требуется его разборка. Для этого необходимо следующее оборудование: ключи, отвертки, тиски и съемники для подшипников. При смазке механических частей понадобится ветошь и растворитель.

Для ремонта электрической части перфоратора могут понадобиться схемы обмоток и провода.

Чтобы разобрать прибор необходимо вначале снять патрон. После этого раскрывается корпус. По необходимости можно открыть только часть с двигателем или отсек с редуктором. Для ремонта неисправных деталей перфоратора следует вначале изучить фото проведения подобных работ.

Давайте рассмотрим наиболее распространенные неисправности оборудования, порядок осмотра и ремонта неполадок перфоратора.

Перфоратор не бьет

Прибор включается, с помощью него можно сверлить отверстия как обыкновенной дрелью, но не работает ударный механизм. Эта неисправность может быть обусловлена поломкой плавающего подшипника или разрушением бьющего механизма. В этом случае вышедшие из строя детали подлежат замене.

Отсутствует вращение

При включении прибора отсутствие вращения может быть вызвано неисправностями электрики или механики. Если прибор никак не реагирует на включение, то проблема в электрике. Мог произойти разрыв провода, сломался выключатель или произошло замыкание катушек электродвигателя.

Если вместо работы раздается гул, но нет вращения, то проблема в механике: ротор электродвигателя не может совершать вращательные движения.

Искрение щеток

Наиболее распространенной причиной искрения является снижение толщины щеток. С их уменьшением ослабевает давление прижимающих пружин, появляется дополнительный зазор, через который проскакивают большие искры.

Если замена графитовых щеток не поможет устранить искрение, то причина лежит в коротком замыкании обмоток статора или ротора и требуется их перемотка. Для поиска короткого замыкания применяется тестер.

Для того чтобы снизить вероятность поломки электродвигателя необходимо следить за состоянием его щёток и подшипников. Обмотки следует покрыть дополнительным слоем диэлектрического лака. Следует следить за чистотой деталей двигателя. На поверхность покрытую смазкой легко садится пыль.

Сильный нагрев

Чрезмерное повышение температуры при работе может быть вызвано неисправностью мотора. В этом случае требуется его незамедлительный ремонт.

Замена основных деталей

При эксплуатации прибора необходимо следить за его исправностью. При появлении первых признаков неисправности необходимо проводить срочный ремонт. Для того чтобы избежать серьезного ремонта нужно следить за состоянием и по необходимости менять следующие элементы: подшипники, кнопка включения, графитовые щетки и патрон.

Подшипник меняется в том случае, если из него потекла смазка, он тяжело прокручивается или скрипит. Для выполнения этой операции потребуется съемник и деревянный молоток.

Кнопка включения меняется очень легко. Для этого требуется разборка корпуса. При этом необходимо проследить отключение прибора от сети.

Щетки меняются также очень просто. В профессиональном оборудовании не требуется разборка корпуса. Патрон перфоратора можно заменить целиком или произвести замену вышедших из строя элементов.

Для того что бы оборудование прослужило долгие годы требуется выполнять техническое обслуживание, хранить его в чистоте, вовремя делать очистку и смазку движущихся частей и выполнять замену щеток и подшипников. В этом случае ремонт может вовсе и не понадобиться, оборудование будет исправно служить долгие годы.

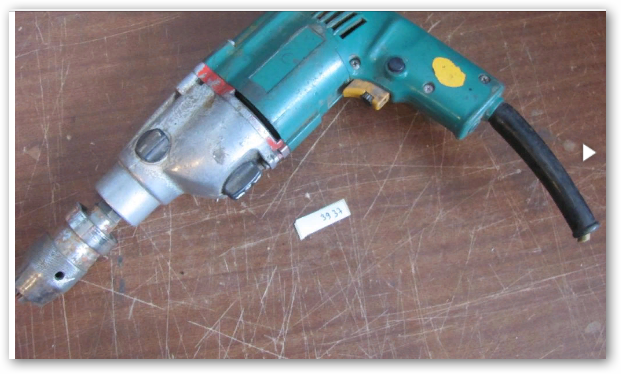

Фото процесса ремонта перфоратора

Также рекомендуем посетить: Поделитесь с друзьями ��

Нет удара перфоратора. Что делать в таких случаях?

При сверлении отверстий перфоратором главным фактором является не вращение бура, а удар. От его силы зависит как скорость бурения, так и способность инструмента справляться с особо твердыми строительными материалами (бетон, гранит и прочие).

Пыль и постоянные нагрузки на инструмент негативно сказываются на его работе. В процессе эксплуатации сила удара может заметно снизиться или исчезнуть совсем.

Как работает перфоратор и почему он «отказывается» долбить?

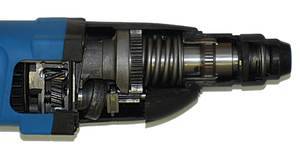

Ударный механизм перфоратора

Большинство современных перфораторов имеют электропневматический ударный механизм. «Электро» – потому, что механика приводится в движение электродвигателем, а «пневматический» означает, что боек, бьющий по хвостовику бура, приводится в движение воздухом.

1. Шестерня передачи вращения от двигателя
2. «Пьяный» подшипник
3. Поршень
4. Ударник («летающий поршень»)
5. Ствол
6. Боек
7. Патрон SDS

При нажатии на кнопку двигатель передает вращение валу с «пьяным» подшипником, который в свою очередь приводит в движение поршень внутри ствола. При движении поршня вперед, между ним и ударником возрастает давление воздуха.

Ударник двигаться в сторону бойка и бьет по нему. Боек передает энергию удара в бур. Затем поршень совершает движение в обратную сторону, создавая в стволе область разрежения.

За счет этого ударник возвращается в исходное положение, после чего весь цикл повторяется.

Большинство перфораторов имеют два или три режима работы:

• комбинированный режим: удар и вращение бура;
• режим блокировки вращения: работает только ударный механизм;
• режим блокировки удара: перфоратор можно использовать в качестве дрели или миксера для приготовления строительных смесей.

Причины отсутствия удара

На первый взгляд кажется, что ударный механизм имеет простую конструкцию, и ломаться там нечему. Нагрузка, пыль и вибрация постепенно берут свое. Обычно сила удара снижается по мере износа механизма и в итоге сходит на нет. Резкое исчезновение удара объясняется деформацией или разрушением некоторых деталей.

Боек и ударник

Эти детали изготавливают из высокопрочной стали. Боек выходит из строя редко, но втулка, в которой он двигается, поглощает часть ударной энергии и со временем разрушается. Осколки заклинивают боек, и перфоратор перестает бить.

Ударник («летающий поршень») имеет компрессионное кольцо. При его износе часть воздуха проходит в зазор между цилиндром в стволе и ударником. Чем больше износ, тем слабее удар. Проблему решает замена кольца на новое.

Иногда ударная часть «летающего поршня» разбивается о боек. Обычно это результат давления на перфоратор при бурении отверстий. Скорость сверления не увеличивается, но нагрузка на механизм возрастает, что ускоряет износ. Ремонт заключается в снятии фаски на наждачном станке или замене детали.

«Пьяный» подшипник

Он насажен на вал под углом и приводит в движение поршень. При наличии выработки или разрушении подшипник подлежит замене.

Переключатель режимов

Детали механизма могут выйти из направляющих пазов. Это может быть следствием деформации, износа или частой работы инструментом с не полностью включенным режимом. Неисправность устраняется установкой деталей на свои места или заменой на новые.

Смазка

Несвоевременная замена смазки тоже может быть причиной отсутствия удара. Работа перфоратором подразумевает наличие пыли, которая не лучшим образом влияет на свойства смазочных материалов.

Пыль может забить отверстия в цилиндре, предназначенные для циркуляции воздуха при работе ударного механизма.

Такой же эффект не исключен при использовании слишком густой смазки, не предназначенной для перфораторов.

Что делать, если нет удара в перфораторе

Если инструмент отказывается долбить, необязательно сразу его разбирать или планировать поход в сервис. Иногда причины отказа могут быть элементарными.

В некоторых моделях перфораторов режим удара блокируется реверсом. Достаточно передвинуть рычаг в нужное положение. Аналогичный эффект может быть от не до конца повернутого переключателя режимов.

При вертикальном сверлении пыль и мелкие осколки могут забить патрон и боек под буром. Вынув бур, необходимо очистить патрон от мусора и протолкнуть боек вниз.

Использование дешевых расходников тоже может оказаться причиной неисправности. Хвостовик некачественного бура иногда оказывается расклепанным в виде «грибка» внутри патрона. Не всегда удается извлечь такой бур без разборки патрона.

Качественные расходники, своевременная профилактика и обслуживание гарантированно исключают отказ инструмента в самый неподходящий момент. При появлении намеков на неисправность лучше сразу обратиться в сервис или при наличии опыта произвести ремонт самостоятельно.

Неисправности перфоратора

Перфоратор — вещь нужная, упрощающая работу и даже иногда незаменимая для мастера. Но, как и все механизмы, она может поломаться. При поломке перфоратора есть два варианта развития событий: выбросить поломанный и купить новый или попробовать починить его.

Первый вариант может подойти при условии, что перфоратор дешёвый и проще купить новый. Но если перфоратор брендовый, то купить замену может оказаться и не по карману. Выбросить всегда успеется, а попробовать починить перфоратор самому стоит. По большому счету, вы ничем не рискуете.

Да и особых навыков для ремонта не потребуется. Но некоторые нюансы всё-таки надо знать.

Чем что-то ремонтировать нужно постараться уберечь механизм от поломки. Или хотя бы не усугубить поломку механизма. Для этого следует обратить внимание на следующие моменты и немедленно остановить работу перфоратора:

• запах гари;
• появление неестественных дополнительных звуков;
• нестабильная работа или снижение работоспособности перфоратора.

Если возник хотя бы один из вышеперечисленных моментов, следует немедленно прекратить работу — ваш перфоратор требует ремонта. Но перед тем как приступать к устранению неисправностей перфоратора самому, надо разобраться с его внутренним устройством.

Устройство перфоратора

Для ремонта любого механизма нужно разобраться с его внутренним устройством. Итак, перфораторы могут быть двух типов:

1. С установкой двигателя горизонтально.
2. С вертикальным двигателем.

Во всём остальном все детали перфоратора в основном схожи.

Перфоратор состоит из двух частей: электрической и механической.

Электрическая часть перфоратора

1. Основным элементом перфоратора есть двигатель, который состоит из якоря и щёток.
2. Устройство управления двигателя.
3. Кнопка пуска и остановки.
4. Элементы гасящие помехи (конденсатор, дроссели);
5. Шнур электропитания.

В некоторых моделях выключатель совмещён с управляющим устройством.

Механическая часть перфоратора

1. Редуктор. Крепится на валу мотора.
2. Муфта сцепления.
3. Ударно-поступательный механизм.

​Вспомогательные механизмы

Некоторые модели могут быть оснащены дополнительными деталями:

Устранение неисправностей

Ремонт перфоратора своими руками имеет некоторые преимущества. Во-первых, ремонт в мастерской — удовольствие дорогостоящее, во-вторых, это может занять значительное время и, в-третьих, поломка может оказаться и не сложной, поэтому исправить её не составит труда и вскоре можно будет продолжить работу.

Прежде чем приступить к ремонту, агрегат надо разобрать. Для каждой модели есть свои нюансы разборки. Но в большинстве случаев, любая модель складывается из двух частей. передней и задней половинок, соединённые винтами. Прежде чем вывинтить их нужно снять патрон. В некоторых моделях патрон можно не снимать.

Возможные неисправности и способы их устранения

Неисправности могут быть также двух видов: связанные с электрической частью перфоратора и механические поломки.

Неисправности электрочасти

Очень хорошо если под руками есть тестер. Он упростит задачу поиска неисправности. Если такого нет, нужно поочерёдно пересмотреть все электрические части устройства.

Устройство не включается.

Это может быть из-за обрыва провода. Очень часто шнур обрывается возле самой ручки.

Заменить весь кабель или укоротить его часть в том месте, где произошёл обрыв. Если разрыв произошёл где-то посредине, зачистить его от изоляции, соединить части, аккуратно заизолировать шнур.

Плохой контакт элементов пускового механизма.

Такая поломка может произойти из-за окисления или перегорания контактов.

Почистить элементы или заменить на новые.

Поломка гасящего механизма.

От большой нагрузки части этого механизма просто сгорают.

Заменить горелые части. Если таковых нет, то можно подключить двигатель напрямую. но следует учесть, что при таком способе устранения неполадки, износ мотора увеличивается в несколько раз. Его лучше использовать только в крайних случаях.

Перегорание УУД. Тут без вариантов — нужно менять механизм.

Пробитая обмотка. Такую поломку самому вряд ли удастся исправить. Нужна перемотка.

Внутри видны искры.

Искры могут быть следствием того, что щётки неплотно прилегают к якорю. Такая неисправность возникает по двум причинам. износ щёток или в результате попадания влаги внутрь корпуса щётки отсырели.

Вставить новые щётки или подсушить их почистить мелкозернистой шкуркой.

Это также может свидетельствовать об окислении якоря вследствии попадания влаги.

Почистить якорь. Важно эту процедуру проделывать аккуратно. чтобы не повредить обмотку. Лучше всего для этого подойдёт ластик или ватный тампон, смоченный спиртом.

Из перфоратора пошёл дым.

Дым из устройства идёт из-за проблем со щётками. Важно время от времени и осматривать, потому что если они сотрутся и на рабочей поверхности появятся провода, это приводит к появлению дыма и царапанию якоря. Ещё одной причиной появления дыма может быть заедание мотора. Вследствие этого нагревается и дымит обмотка.

Визуально осмотреть все элементы. Если проблема в щётках — заменить, в случае заедания мотора — устранить неисправность (ниже в механических повреждениях есть описание).

Механические неисправности

С механическими повреждениями немного сложнее: перфоратор состоит из многих деталей, поэтому сразу установить причину поломки может и не получиться. Главное, внимательно визуально осмотреть все детали. а после выявления поломки аккуратно её устранить. Вот основные возможные повреждения, которые можно исправить своими руками.

Устройство включается, но не долбит.

• Переключатель. Большинство устройств оснащены переключателями режимов работы. Этот механизм и подвержен поломкам. Если перфоратор перестал долбить, скорее всего причина в выработанных пальцах переключателя. Во время работы они постоянно контактируют с вращающимися деталями и это приводит к износу.
• Сломался отросток фиксатора, удерживающий его в корпусе редуктора, что способствует самопроизвольному переключению режимов. Можно и не менять фиксатор, если вас не смущает эта проблема, перфоратор-то все равно будет работать.

Заменить переключатель. Но если подходящего переключателя нет, а работу нельзя остановить, то можно развернуть изношенную деталь на 180 градусов и можно продолжить работу.

• Патрон. Эта часть механизма поддаётся наибольшей нагрузки, что может привести к его поломке. Если такое случилось с патроном, то его следует заменить. Единственное, что может продлить срок службы — это профилактический уход за ним: промывание от пыли бензином, чистка от грязи и т. д.
• Компрессорное кольцо и боек. Их поломка может произойти из-за больших нагрузок. При сильных нажатиях уменьшается ход бойка, что и приводит к неисправности. При поломке выход один — менять.
• Редуктор. При неисправности редуктора нужно его аккуратно разобрать и поочерёдно проверить все детали. Самым уязвимым местом редуктора есть подшипник. Первым делом проверяем его целостность. При необходимости его меняем. Если же он цел, причина может быть в посадочном месте. Оно может выработаться и плохо держать подшипник. В таком случае придётся менять сам корпус перфоратора. Могут прийти в негодность шестерни редуктора. Визуально их легко выявить, но починить не получится — придётся менять.
• Утечка масла. При утечке (следует отметить, что такое случается крайне редко) следует заменить сальник. Находится он в шейке корпуса.
• На работу может влиять и попадания грязи. Об этом свидетельствует треск или скрежет. Для избежания подобной проблемы, регулярно проводите чистку и смазывание внутренней части перфоратора. Важно использовать смазку только одного типа, такую же, какую использовали до этого.

Профилактические меры

Поломку лучше предупредить, поэтому лучше придерживаться следующих рекомендаций.

1. Два раза в год менять смазку.
2. Раз в полгода профилактический осмотр щёток.
3. Каждый раз после работы тщательная чистка.
4. Перед работой заднюю часть сверла или долота смазывать для уменьшения нагрузки на боёк.

Если перфоратор перестал нормально работать или случилась поломка, почитайте инструкцию и внимательно его осмотрите. Перед тем как приступить к ремонту своими руками, реально оцените свои возможности.

Если уверены — попробуйте починить своими руками, в противном случае же, если сомневаетесь, то лучше обратитесь к специалисту.

И помните, что уже чиненные механизмы не подлежат гарантийным обязательствам и их с неохотой берут сервисные центры на ремонт.

• Николай Иванович Матвеев

Какие самые частые неисправности перфоратора?

У перфоратора, как у любого электроинструмента, могут случаться время от времени поломки и неисправности. Сегодня я расскажу, какие из них самые частые и как их вовремя предотвратить.

Всю конструктивную схему перфоратора можно разделить на электрическую и механическую части. Из наиболее характерных поломок электрики, которые можно исправить в полевых условиях самому, отмечу неисправность пусковой кнопки и износ щеток. Проблемы с двигателем («прострел9raquo; обмотки, механическая или электро поломка якоря и т.д.) должен решать профессиональный электрик-обмотчик.

Кнопка и графитовые щетки могут идти даже в допкомплекте к новому инструменту. Найти их на рынке, или заказать в интернете, труда не составит. Важно лишь запомнить, а еще лучше сфотографировать положение контактов заводского подключения, и обратить внимание на конфигурацию и зажим по месту щеток.

Корпус разобрать сможет любой мастер, даже далекий от решения электрических задач. Поломку можно вовремя распознать по чрезмерному искрению, пробиваемому на корпус, шуму и характерному запаху гари от корпуса. Не стоит доводить инструмент до окончательного сгорания, поскольку это может привести к серьезным поломкам двигателя.

Практичнее всего купить эти недорогие расходные части заранее, и произвести их замену вовремя.

Механические узлы приходят в негодность в результате чрезмерной запыленности, попадания грязи и твердых частиц в подвижную часть, или из-за превышения допустимых нагрузок на ходовую в работе.

Их заменять, кроме, разве что, готового патрона, несколько сложнее. Про запас их тоже вряд ли напасешься. Лучшим способом избежать внезапных поломок будет профилактический осмотр в ремонтной мастерской.

Там подберут и смазку, и подшипники, и ударные комплектующие. Как вариант можно держать наготове дублирующий инструмент.

Вовремя обнаруженная и предотвращенная поломка сохранит рабочим перфоратор, и не даст остановиться заказу в неподходящий момент. Мастерам стоит помнить, что ломается инструмент не тогда, когда он лежит без дела дома, а в самый разгар работы, и нужно быть готовым к этим неурядицам и вовремя их предотвратить.

Какие неисправности бывают у перфораторов Bosch и как их исправить своими руками

Нет ничего вечного. И самые надежные перфораторы Bosch со временем начинают ломаться. Но любую неисправность можно отремонтировать своими руками, если иметь подробное руководство по выполнению ремонтных работ. Ниже мы предлагаем вам пособие по обнаружению неисправностей в перфораторах Bosch и методику их устранения.
Основными причинами появления поломок являются:

• неаккуратная работа с инструментом;
• неправильное хранение перфоратора;
• большие нагрузки при работе на рабочие органы при долблении или сверлении;
• перегрев инструмента;
• длительная работа без перерыва;
• несоблюдение сроков проведения технического обслуживания.

Условно неисправности можно поделить на механические и электрические.

Далее мы рассмотрим неисправности по их принадлежности, разделив на неисправности по механической и электрической части.

Механические неисправности перфоратора Bosch

При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.

Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, отличаются конструкцией промежуточного вала, установкой различных пьяных подшипников.

Перфоратор перестает долбить, но сверлит

Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:

• износились резиновые кольца ударника, бойка, поршня;
• развалилась обойма подшипника качения;
• разрушился цилиндр, боек ствола ударного механизма;
• срезало шлицы муфты сцепления, установленной на промежуточном валу;

Перфоратор перестал сверлить, но долбит

Основные причины, при которых перфоратор долбит, но не сверлит, это:

• ослабела сила конической пружины, прижимающая муфту сцепления;
• стопорный ролик не фиксирует большую шестерню вала ствола;
• не держит механизм фиксации инструмента в стволе;
• Перфоратор не долбит и не сверлит.

Основными причинами, при которых перфоратор не долбит и не сверлит, являются:

• срезанные зубья на малой шестерне ротора или на большой шестерне промежуточного вала;
• не работает электродвигатель перфоратора;
• нет питания на электродвигатель перфоратора.

Теперь обо всем по порядку

Рассмотрим варианты, при которых перфоратор не долбит, но сверлит

Износ резиновых колец на ударнике, бойке, поршне.

Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.

Неисправность устраняется путем замены указанных резиновых колечек на новые.

При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.

Ремкомплект резиновых уплотнительных колец к перфоратору Bosch 2-26

Развалилась обойма подшипника качения (пьяный подшипник)

При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

Устраняется путем полной замены подшипника качения.

Разрушились цилиндр, ударник, боек ствола ударно механизма

Бывают случаи, когда закусывается ударник в цилиндре поз.26, что приводит к разрушению цилиндра и невозможности создания давления воздуха в стволе ударного механизма. И вторая причина: разрушение или поломка бойка поз.28, приводящая к искривлению детали и невозможности передачи ударного импульса.
Поломки устраняются полной заменой вышедших из строя деталей.

Боек заклинило в поршне, разрушение поршня

Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу

Неисправность устраняется ремонтом муфты сцепления либо ее полной замены.
При производстве ремонта на муфте сцепления запиливаются сработанные зубья. Для исправления этого дефекта используется круглый надфиль и бормашина. Муфту зажимают в руке, а бормашиной с соответствующим надфилем выправляют профили зубьев. Аналогично дорабатывают шлицы и на промежуточном валу.

Восстановление зубьев муфты сцепления промежуточного вала

Ослабла сила конической пружины, прижимающей муфту сцепления

Когда сила давления пружины поз.50 уменьшается, муфта сцепления проскальзывает на промежуточном валу, не передавая вращение от малой прямозубой шестерни на большую шестерню поз.22 вала ствола поз.821 ударного механизма. Кстати, на разных моделях Bosch муфты сцепления устроены по разному.

Детали узла передачи момента вращения и поступательного импульса

Стопорный ролик не фиксирует большую шестерню вала ствола

Большая шестерня поз.22 крепится на валу ствола поз.01 роликом поз.88, прижимается к буртику вала конической пружиной поз.80 и фиксируется стопорным кольцом поз.85.

Причиной может быть ослабление усилия конической пружины поз.80, разрушение стопорного кольца поз.85, выпадение фиксирующего ролика поз.88.

Шестерня поз.22 на валу поз.01 ствола поз.821 узла ударного блока

Не держит бур механизм фиксации инструмента в стволе перфоратора

В перфораторах Bosch используются патроны двух типов: SDS-plusи SDS-max. Разница в конструкции фиксирующего механизма.

Причина в износе усиков растровой втулки патрона, что приводит к невозможности передачи ударного импульса на рабочий инструмент перфоратора.

Хвостовики инструмента патронов перфоратора Bosch 2-26

Срезало зубья на малой шестерне ротора

Происходит проворачивание шестеренок со срезанием зубьев на одной из них, чаще на малой.

При заклинивании рабочего инструмента и неправильной работе муфты сцепления происходит износ или полное разрушение зубьев шестерен на валу перфоратора и промежуточного вала.

В данном случае меняется полностью ротор или большая шестерня промежуточного вала.

Ротор перфоратора bosch 2-26 со срезанными шлицами

Не работает электродвигатель перфоратора

Причинами не работающего электродвигателя могут быть:

• короткое замыкание в роторе, статоре;
• разрушения угольных электрощеток;
• ослабление крепления щеткодержателей;
• выгорание ламелей на коллекторе ротора;
• обрыв обмоток ротора или статора.

Устраняются перечисленные неисправности ремонтом (перемотка вручную обмотки, замена коллектора и распайка выводов обмоток) или заменой ротора, статора, угольных электрощеток на новые.
Основная часть неисправностей электрической части перфоратора Bosch 2-26 подтверждается увеличивающимся искрением в районе коллектора.

Длина исправных электрощеток не может быть меньше 8 мм. При замене одной щетки, вторая должна меняться автоматически.

Обмотки ротора или статора могут быть перемотаны самостоятельно своим рукам в домашних условиях.

Сгоревший коллектор ротора перфоратора Bosch

Нет питания на электродвигателе перфоратора Bosch

Причина данной неисправности в обрыве провода, подающего питание к электродвигателю. Чаще всего обрыв происходит в месте входа кабеля в перфоратор. Провод следует заменить на новый или отремонтировать.

Неисправность можно определить при помощи тестера. Если нет тестера, неисправность можно найти с использованием фазы питания и отвертки с индикаторной неоновой лампой.

Подключая по очереди провода питания, на другом конце при помощи неоновой отвертки определяете наличие или отсутствие фазы.

Не работает кнопка включения перфоратора. Определяется тестером на КЗ.

Чаще всего к выходу из строя кнопки перфоратора приводит короткое замыкание конденсатора фильтра. Лучше всего кнопку заменить на новую.

Шнур питания поз.5 на входе в инструмент

Общие электрические неисправности перфоратора Bosch 2-26

Выход из строя перфоратора по электрической части сопровождается появлением запаха гари, сильным нагревом инструмента при работе, появлением большого искрения в районе коллектора ротора перфоратора, плохим срабатыванием переключателя реверса.

На работу перфоратора оказывает влияние состояние угольных щеток, надежность крепления щеткодержателей и их правильная установка.

Запах гари появляется при коротком замыкании статора или обмоток ротора.

Падение мощности перфоратора при увеличении нагрузки характерно при обрыве в обмотках ротора или при малой длине угольных щеток.

К нагреву перфоратора чаще всего приводит короткое межвитковое замыкание в статоре или роторе.

Большое искрение в районе коллектора вызвано межвитковым замыканием ротора или выгоранием ламелей коллектора.

Нарушение работы переключателя реверса происходит из-за подгорания его контактов.

Но главная причина всех поломок, несвоевременное выполнение технических регламентных работ и замены угольных щеток.

Угольные щетки требуют замены после 70 часов работы или при изнашивании до 8 мм по длине.

Общий вид и габариты угольных щеток перфоратора Bosch

Мы привели основные причины выхода перфораторов Bosch из строя.
Возможно, мы описали не все поломки перфораторов Bosch.

Если вы знаете другие неисправности у перфораторов Bosch 2-20, 2-24, 2-26, поделитесь с нами.

замены растровой втулки в патроне Бош 2-26
замены якоря в перфораторе Bosch 2-26

Перфоратор Перестал Долбить Но Сверлит

Как произвести ремонт перфоратора своими руками

Перфоратор — вещь нужная, упрощающая работу а бывает при незаменимая для мастера. Однако, так же как и что механизмы, подобна нефти может поломаться. При поломке перфоратора бывают два варианта развития событий: выбросить поломанный не купить новый иначе говоря попробовать починить его.

Первый вариант может подойти в обстоятельствах, что перфоратор дешёвый не проще купить новый. Если перфоратор брендовый, то купить замену окажется и даже не реальными. Выбросить всегда успеется, а попробовать починить перфоратор самому стоит. В основном, никакого риска. Дополнительно особых навыков при ремонте не нужно.

Однако некоторые нюансы всё-таки важно помнить.

Чем что-то ремонтировать нужно постараться уберечь механизм от поломки. Как еще его называют хотя бы не усугубить поломку механизма. Для обратите внимание на следующие моменты не немедленно остановить работу перфоратора:

• запах гари;
• появление неестественных дополнительных звуков;
• нестабильная работа снижение работоспособности перфоратора.

Если возник хотя бы один из вышеперечисленных моментов, следует немедленно прекратить работу — ваш перфоратор требует ремонта. Увы до того как приступать к устранению неисправностей перфоратора самому, надо разобраться с его внутренним устройством.

Как починить перфоратор / 2-24 / Как поменять ударный болт / Пьяный подшипник / Обслужить / Ремонт

С наступающим всех!))))) Перфоратор перестал бить. Под замену: Смазка, пьяный подшипник, резинка, кольцо для.

Устройство не включается.

Это может быть из-за обрыва провода. Очень часто шнур обрывается возле самой ручки.

Заменить весь кабель или укоротить его часть в том месте, где произошёл обрыв. Если разрыв произошёл где-то посредине, зачистить его от изоляции, соединить части, аккуратно заизолировать шнур.

Плохой контакт элементов пускового механизма.

Такая поломка может произойти из-за окисления или перегорания контактов.

Почистить элементы или заменить на новые.

Поломка гасящего механизма.

От большой нагрузки части этого механизма просто сгорают.

Заменить горелые части. Если таковых нет, то можно подключить двигатель напрямую, но следует учесть, что при таком способе устранения неполадки, износ мотора увеличивается в несколько раз. Его лучше использовать только в крайних случаях.

Перегорание УУД. Тут без вариантов — нужно менять механизм.

Пробитая обмотка. Такую поломку самому вряд ли удастся исправить. Нужна перемотка.

Внутри видны искры.

Искры могут быть следствием того, что щётки неплотно прилегают к якорю. Такая неисправность возникает по двум причинам: износ щёток или в результате попадания влаги внутрь корпуса щётки отсырели.

Вставить новые щётки или подсушить их почистить мелкозернистой шкуркой.

Это также может свидетельствовать об окислении якоря вследствии попадания влаги.

Почистить якорь. Важно эту процедуру проделывать аккуратно, чтобы не повредить обмотку. Лучше всего для этого подойдёт ластик или ватный тампон, смоченный спиртом.

Из перфоратора пошёл дым.

Дым из устройства идёт из-за проблем со щётками. Важно время от времени и осматривать, потому что если они сотрутся и на рабочей поверхности появятся провода, это приводит к появлению дыма и царапанию якоря. Ещё одной причиной появления дыма может быть заедание мотора. Вследствие этого нагревается и дымит обмотка.

Визуально осмотреть все элементы. Если проблема в щётках — заменить, в случае заедания мотора — устранить неисправность (ниже в механических повреждениях есть описание).

Почему перфоратор перестал долбить но сверлит

При покупке перфоратора Hitachi пользователь получает сам инструмент со всеми комплектующими в сборке и кейс для его хранения и переноски. Рекомендовано перед покупкой посоветоваться со специалистами магазина, какие же еще дополнительные приспособления могут понадобиться для его дальнейшей эксплуатации. Как правило, в ассортименте всегда имеются разнообразные насадки, дополнения, расходные комплектующие.

Существуют следующие виды насадок:

• бур строительный;
• буровая коронка;
• зубило;
• пика;
• лопатка.

Щетки и ствол уже входят в общий комплект приобретенного перфоратора. Однако техника имеет свойство ломаться. Любую комплектующую запчасть можно всегда найти и купить в специализированных магазинах, заменив поломанное на новое самостоятельно или поручив профессионалам. Приобретение дополнений или запчастей для ремонта не станет финансовой проблемой для владельца, так как компания Hitachi придерживается политики «Доступная цена».

Ремонт бойков ударного механизма

В стволе ударного механизма используется два вида бойков. Боек поз.37 гильзы цилиндра ударного механизма и боек ствола поз.29.

На бойке поз.37 устанавливается резиновое кольцо поз. 38, а на боек поз.29 монтируется резиновое кольцо поз.30. и резиновый сальник поз.32.

Кроме того, на боек поз.29 устанавливается держатель ударного механизма поз.31, с двух сторон которого ставятся уплотнительные кольца поз.30, 32. Затем на боек монтируется держатель демпфера поз.35, который фиксируется стопорным кольцом поз.36. Поз.34 – это резиновый уплотнительный сальник.

Основная поломка бойков заключается в их износе, износе уплотнительных колец в процессе ударных нагрузок. Боек может согнуться, расплющиться.

Поломки подобного рода устраняются заменой деталей ударного механизма и обязательной заменой всех резиновых уплотнительных колец.

Чтобы приобрести новые запасные части, надо знать артикулы заказываемых деталей, которые указаны на приведенных фотографиях.

Ремонт муфты сцепления промежуточного вала

При работе перфоратором в режиме «Удар» не старайтесь надавливать сильно на инструмент.

К пропаданию ударного импульса приводит проскальзывание муфты сцепления поз 51 на промежуточном валу поз.52.

У муфты сцепления при напряженной работе зализываются зубья. Это происходит при повышенном давлении на рабочий инструмент во время выполнения работ или ослаблении силы давления пружины поз.50 на муфту сцепления.

Восстановить профиль зуба можно при помощи надфиля. Если зуб зализан не сильно, то круглым надфилем профиль зуба исправляется восстановлением его углов на муфте сцепления и на валу промежуточном поз.52. В противном случае при сильном износе следует заменить.

Замена резиновых уплотнительных колец

В цепи механизма обеспечения ударного импульса используется несколько уплотнительных колец.

Пропадание ударного импульса на рабочем органе происходит по причине истирания уплотнительных колец. Неисправность проявляется постепенно, по мере изнашивания уплотнителей.

Что делать, если нет удара в перфораторе

Если инструмент отказывается долбить, необязательно сразу его разбирать или планировать поход в сервис. Иногда причины отказа могут быть элементарными.

В некоторых моделях перфораторов режим удара блокируется реверсом. Достаточно передвинуть рычаг в нужное положение. Аналогичный эффект может быть от не до конца повернутого переключателя режимов.

При вертикальном сверлении пыль и мелкие осколки могут забить патрон и боек под буром. Вынув бур, необходимо очистить патрон от мусора и протолкнуть боек вниз.

Использование дешевых расходников тоже может оказаться причиной неисправности. Хвостовик некачественного бура иногда оказывается расклепанным в виде «грибка» внутри патрона. Не всегда удается извлечь такой бур без разборки патрона.

Качественные расходники, своевременная профилактика и обслуживание гарантированно исключают отказ инструмента в самый неподходящий момент. При появлении намеков на неисправность лучше сразу обратиться в сервис или при наличии опыта произвести ремонт самостоятельно.

Разборка перфоратора

Корпус большинства устройств выполняется из двух половинок: задней и передней. Между собой они стянуты с помощью винтов, расположенных параллельно направлению оси установки бура. Но бывает так, что половинки крепятся и с использованием боковых креплений. Перед тем как выкрутить крепёжный элемент, соединяющий половинки корпуса, понадобится снять патрон.

Патрон применяется соответствующий стандарту SDS-plus или SDS-Max. Для его разборки понадобится отвёртка с плоской гранью. На первом этапе освобождается зажим патрона от установленного бура. Если сам механизм заклинило и он не поддаётся раскручиванию, то следует несильными ударами прорезиненого молотка обстучать его по кругу. Не помешает нанесение и промывочной жидкости. На следующем этапе отводится пластиковый кожух вниз, отвёрткой снимается резиновый пыльник. После этого останется удалить стопорное кольцо, используя всё туже отвёртку, извлечь пружину с шариком и стопорные пластины.

Когда патрон извлечён, снимаются корпусные части. Во время разборки инструмента следует быть внимательным, запоминая порядок извлечения элементов и место их расположения. Если на ручку надета накладка, то следует отсоединить и её. После чего останется аккуратно развести в разные стороны корпус и редуктор. Используя полученный зазор, достаётся кнопка переключения. Извлекается держатель для щёток.

Кнопка установки режимов работы, несмотря на разновидности аппаратов, снимается одинаково. Переключатель устанавливается в положение удар (на корпусе изображён в виде молота), после чего немного поддевается и проворачивается против часовой стрелки на один-два сантиметра. Затем, переключающая накладка снимается вытяжным движением на себя и освобождается посадочное место.

Плюсы и минусы перфораторов Хитачи

Достоинства перфораторов Хитачи:

Хитачи предлагает на сегодняшний день самый широкий модельный ряд перфораторов весом от 2 до 18 килограммов, различной комплектации и функциональности.
Низкая цена при оптимальном качестве отличает всю продукцию Хитачи.
Выбирая перфоратор этой фирмы, стоит обратить внимание на отдельные достоинства моделей различных классов. DH30PC2 — самый компактный в своем классе и при этом обладает самой высокой скоростью бурения и долбления

Сборка — японская. Трехрежимный DH28PC оснащен механизмом блокировки ударов. Сборка — Китай.
Доступность деталей для ремонта и возможность чинить перфораторы в частных конторах. Оригинальные японские запчасти — на порядок дороже, но и на порядок качественнее.

Недостатки перфораторов Хитачи:

1. Недорогие аппараты китайской сборки быстро нагреваются — работать таким инструментом непрерывно можно не более 30 минут. При использовании часто возникает специфический запах нагреваемой пластмассы.
2. Быстро выходят из строя расходники — вилки, кабели, резинки на бойках, регуляторы.
3. В магазинах и у перекупщиков продается большое количество китайских подделок, которые ни к японским оригинальным технологиям, ни к самой фирме Хитачи отношения не имеют.

Причины отсутствия удара

На первый взгляд кажется, что ударный механизм имеет простую конструкцию, и ломаться там нечему. Нагрузка, пыль и вибрация постепенно берут свое. Обычно сила удара снижается по мере износа механизма и в итоге сходит на нет. Резкое исчезновение удара объясняется деформацией или разрушением некоторых деталей.

Боек и ударник

Эти детали изготавливают из высокопрочной стали. Боек выходит из строя редко, но втулка, в которой он двигается, поглощает часть ударной энергии и со временем разрушается. Осколки заклинивают боек, и перфоратор перестает бить.

Ударник («летающий поршень») имеет компрессионное кольцо. При его износе часть воздуха проходит в зазор между цилиндром в стволе и ударником. Чем больше износ, тем слабее удар. Проблему решает замена кольца на новое.

Иногда ударная часть «летающего поршня» разбивается о боек. Обычно это результат давления на перфоратор при бурении отверстий. Скорость сверления не увеличивается, но нагрузка на механизм возрастает, что ускоряет износ. Ремонт заключается в снятии фаски на наждачном станке или замене детали.

«Пьяный» подшипник

Он насажен на вал под углом и приводит в движение поршень. При наличии выработки или разрушении подшипник подлежит замене.

Переключатель режимов

Детали механизма могут выйти из направляющих пазов. Это может быть следствием деформации, износа или частой работы инструментом с не полностью включенным режимом. Неисправность устраняется установкой деталей на свои места или заменой на новые.

Смазка

Несвоевременная замена смазки тоже может быть причиной отсутствия удара. Работа перфоратором подразумевает наличие пыли, которая не лучшим образом влияет на свойства смазочных материалов. Пыль может забить отверстия в цилиндре, предназначенные для циркуляции воздуха при работе ударного механизма. Такой же эффект не исключен при использовании слишком густой смазки, не предназначенной для перфораторов.

Замена щеток самостоятельно или в сервисном центре

Что делать при выходе из строя перфоратора, каждый мастер решает сам для себя. Можно воспользоваться услугами сервисного центра и устранить проблему там.

Преимущества обслуживания в сервисном центре:

• Профессионально выполненная работа.
• Использование оригинальных деталей, соответствующих модели инструмента.
• Наличие гарантийного обслуживания.
• Полный осмотр комплектующих инструмента, их чистка и смазывание.

При этом нужно быть готовым к следующим особенностям ремонта в сервисном центре:

• По окончании гарантийного срока все последующие ремонты производятся за оплату.
• На проведение ремонта уйдет несколько дней.
• Сервисы часто не расположены поблизости.

Поэтому те мастера, которые предпочитают экономить время и деньги, производят замену щеток самостоятельно. Как отремонтировать искрящий из-за изношенных деталей перфоратор, подскажет алгоритм:

• в обесточенном инструменте отвинчивают шурупы и снимают верхнюю крышку;
• аккуратно извлекают щеткодержатель и изымают изношенные детали;
• в держателе фиксируют новые щетки, прижимают их к краям и устанавливают их на прежнее место;
• закрывают крышку и закручивают на место шурупы.

Порядок разборки и сборки

Освободив и вычистив в мастерской место под ремонтные работы с электрооборудованием, и подготовив необходимый набор инструментов, перфоратор начинают последовательно разбирать для определения неисправности, внимательно осматривая каждый узел и деталь. Разбор инструмента проходит по следующей схеме.

Снятие патрона

Убедившись, что перфоратор обесточен, из головки патрона извлекают установленную насадку, после чего отделяют и разбирают патрон. Для этого:

1. Плоской отверткой открепляют резиновую насадку-пыльник.
2. С помощью плоскогубцев размыкают и снимают стопорное кольцо.
3. Аккуратно отделяют пластиковую анти-инвазивную трубку-кожух, следя за тем, чтобы не выпали подшипниковые шарики, шайба и пружина.
4. Детали выкладывают и вычищают от смазки, после чего осматривают на предмет повреждений.

Как снять переключатель режимов

Для диагностики внутренних узлов необходимо снять корпус перфоратора и очистить поверхность узлов от пыли. Начинают разбор с отделения регулятора режимов работы.

Его переводят до упора — как правило, это крайне правое положение (ниже значка отбойного режима), после чего, поддев плоской отверткой, вынимают регулятор из его гнезда.

Как проверить кнопку пуска и щетки

Далее мастер отвинчивает крепления корпуса, снимает его и начинает обслуживание внутренней части устройства.

Первое, что проверяется – кнопка запуска вращения инструмента. Кнопка отделяется от проводов электропитания и тестируется мультиметром.

Если пластик, из которого изготовлена кнопка, не оплавлен, значит стартовый механизм и установленный в нее регулятор оборотов работают исправно. В противном случае узел заменяется на новый.

Следующий шаг – извлечение, проверка и прочистка, а при необходимости и замена щеток силового блока.

Извлекают щетки, подцепляя их тонкими щипцами или отверткой. Исходя из конструктивных особенностей двигателя, щеточные каналы оборудуются специальными пробками. Их вытягивают, отжимают пружины и удерживающие шурупы. Теперь щетки извлекаются без необходимости разбора движительной части. Щетки и каналы, в которых они протянуты, прочищают

При установке их в исходное положение важно не перепутать левую и правую. Если же графитовая структура одной из щеток повреждена, ее заменяют на новую, подходящую по размеру и конфигурации сечения

Как правило, в комплектацию современных моделей включают 2-3 подходящие щетки для замены изношенных.

Как разобрать электродвигатель

Чтобы осмотреть движительную часть, первое, что делает мастер – отделяет ее от ударного механизма и редуктора. Для этого выкручивают удерживающие болты (их четыре), после чего:

Ротор (или роторный якорь) извлекают из втулки редукторного привода.
Отделенный двигатель вынимают из корпуса.
Ротор и обмотки статора диагностируют отдельно.
Роторный якорь проверяют на целостность обмоток и отсутствие перемыкающих и перекручивающихся витков

Также мастер обратит внимание на подшипники – если их целостность нарушена, их извлекают и заменяют.
Выкрутив удерживающие винты, мастер извлекает статор, слегка покачивая или постукивая по нему.
Обмотку ротора и статора обследуют мультиметром, замеряя сопротивление на ламелях.

Как разобрать и проверить другие элементы

Разобравшись с электрикой, мастер приступит к обследованию механических узлов:

1. Отделить от редукторного привода пластиковый кожух. При этом рекомендуется провести по кожуху магнитом, чтобы не выкатились отдельные детали, например, шариковые подшипники.
2. Извлечет осевой вал из «пьяного» или плавающего подшипника, именно его «качание» передает ударный импульс в патрон.
3. Снимет ведущие шестерни (с кривыми и прямыми зубцами) удалив стопорные кольца, после чего отделит и подшипник.
4. Отделит с растровой втулки стопорное кольцо и выкрутит ударный болт, после чего проверит целостность ударника, изготовленного из прочных металлов.
5. Обследовав узлы и, при необходимости, заменив поврежденные элементы, конструкция собирается последовательными блоками. Мастера рекомендуют смазывать каждую деталь и узел во время сборки.

Механическая группа неисправностей в перфораторах Интерскол

Рассмотрим все неисправности на примере перфоратора Интерскол П-26/800ЭР.

В первую группу неисправностей входят поломки, связанные с выходом из строя деталей ударного механизма.

Данная группа неисправностей проявляется в том, что при работе перфоратор сверлит, а долбить не может.

Износ уплотнительных резиновых колец

Ослабление силы удара происходит постепенно. По мере износа резиновых колец происходит утечка воздуха в пневматической системе создания удара. Сила удара ослабевает, удар становится жестким. Помимо пропадания пневматических свойств происходит разрушение ударников, бойков, прессмасс.

Набор резиновых уплотнительных колец к перфоратору Интерскол

Ремонт перфоратора Интерскол при износе уплотнительных колец заключается в замене их на новые.

Установка новых резиновых колец производится при любой разборке перфоратора с обязательным нанесением смазки уплотнительных колец смазочными материалами, инертными к резиновым изделиям. К таким смазкам относится отечественная смазка типа Циатим-224, производимая по ГОСТ 9433-80.

Резиновое уплотнительное кольцо смазывается тонким слоем смазки Циатим-224 и надевается на нужную деталь, предварительно вымытую от старой смазки в растворе смеси керосина и бензина.

Разрушение бойков, ударников, стволов, поршней

При большой изношенности резиновых уплотнительных колец и несвоевременной их замене происходит разрушение прессмассы поз.16, ствола поз.36, корпуса ловителя поз.40, бойка поз.45. От удара на деталях появляется наклеп, трещины, искривления, заклинивания.

Неисправности устраняются заменой деталей на новые с обязательной сменой уплотнителей.

Детали ударного блока перфоратора Интерскол П-26/800ЭР

Разрушение поршня поз.47 бывает двух видов:

• Разрушается юбка поршня;
• Отламываются уши установки пальца поз.48.

Ремонт перфоратора Интерскол П-26/800ЭР и его разрушенного поршня выполняется заменой поршня на новый. Приобретая поршень, тщательно проверяйте шероховатость внутренней поверхности поршня. Она должна быть доведена до зеркального блеска.

Выход из строя ствола поз. 36 проявляется не часто. Главная причина, царапины на внутренней поверхности при выходе из строя ударников, бойков, проммассы.

Если глубина царапин не большая, то царапины можно вывести притиром. При большой глубине царапин обеспечить герметичность невозможно, а это сказывается на работе перфоратора в режиме «Удар».

Разрушение подшипника качения

Ударный импульс создается не только пневматической системой ударного механизма, но и преобразованием вращательного движения в возвратно-поступательное за счет работы подшипника качения поз.60. Бывают случаи разрушения обоймы подшипника.

При разрушении подшипника качения ремонт перфоратора Интерскол П-26/800ЭР заключается в полной замене детали.

Нарушение передачи вращательного момента в возвратно-поступательное может прерываться из-за проскальзывания шлицов колеса зубчатого комбинированного поз.62 в шлицах подшипника качения поз.60.

Неисправность устраняется исправлением профиля зуба при помощи круглого надфиля.

Пропадание режима удара проявляется при неправильной работе переключателя режимов. Перевод ручки переключателя режимов не перемещает поводок переключателя поз.55.

Поломка устраняется исправлением сборки промежуточного вала-шестерни поз.58.

Группа неисправностей, при которых перфоратор долбит, но не сверлит.

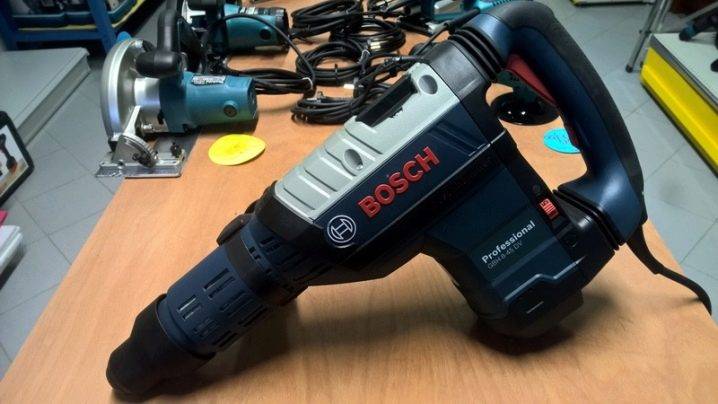

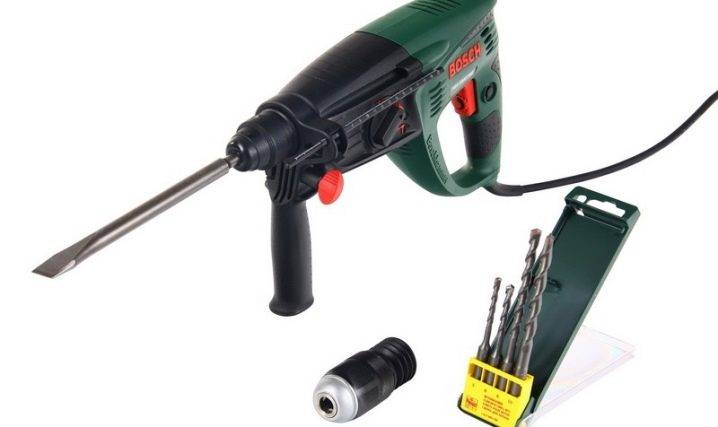

Перфораторы от Bosch разделяются на типы:

Бытовые модели (движки 410-720 ватт). У таких агрегатов присутствует три стандартных режима, вес их невелик (не более шести килограммов).

Буква «Р» определяет модель как агрегат для использования в бытовых условиях. Обычно такой инструмент маркируется зеленым колером. Недостатком таких машинок является не самое лучшее охлаждение и повышенная отдача.

Достоинств у таких моделей гораздо больше, чем недостатков, среди которых стоит упомянуть:

• средняя цена;
• небольшой вес;
• компактные размеры;
• хорошая производительность;
• надежность в работе.

Достоинства этой модели – это эффективное охлаждение агрегата, минимальная вибрация, надежность в работе. Если говорить о недостатках, то следует упомянуть о больших размерах таких аппаратов и высокой цене.

• Дрель-перфоратор. Имеет такие технические показатели:
  • мощность – до 1,6 кВт;
  • вращение – не более 3980 оборотов;
  • количество ударов – около 50 в минуту.



  Ремонт электрических отбойных молотков своими руками

  Ремонт электрического отбойного молотка – непростая задача. Для того чтобы её выполнить, нужно понять: как правило, ремонт молотка состоит из двух основных этапов:

  1. Дефектация – определение проблемного узла, который уже вышел из строя или его ресурс близок к нулю.
  2. Замена неисправных деталей.

  Безусловно, правильнее будет заниматься ремонтом того электрического молотка, который в этом нуждается и содержит определенный запас рабочего ресурса. Определить это нужно, для того чтобы ремонт не превратился в бесполезную трату времени, сил, денег, и инструмент после ремонта отработал еще определенный срок.

  Важно! Если отбойный молоток находится в плачевном состоянии, то его ремонт крайне невыгоден. Цены на запасные части (ЗИП) довольно высоки, и траты на них поставят рентабельность ремонта под вопрос

  Помните! Для того чтобы инструмент как можно дольше не напоминал о себе поломками, его обслуживание необходимо проводить регулярно

  Для этого не понадобится наличие специальных приспособлений. Как правило, разборка отбойного молотка возможна при наличии довольно ограниченного количества инструментов.

  Рынок предоставляет ограниченный список ЗИП. Как правило, это пружины, клапаны, узлы воздухораспределения, бойки. Поэтому далеко не каждую поломку удастся устранить без обращения в сервис. Тем не менее некоторые проблемы, которые всё же можно решить своими руками, есть смысл рассмотреть.

  Интересно! Положительный момент. Многие ЗИП для отбойных молотков, которые можно найти на рынке, являются универсальными. То есть, одна запасная часть подходит для нескольких моделей молотков, которые различны между собой не только мощностью, но даже и производителем.

  Будет правильно отметить, что если брать во внимание китайский электрический молоток, то в случае его поломки не стоит рассчитывать на успешный ремонт. Они зачастую являются одноразовыми из-за низкого качества применяемых при изготовлении материалов. Рассмотрим классический план ремонтных работ:

  Рассмотрим классический план ремонтных работ:

  1. Произведение разборки и уборка загрязнений с отбойного молотка.
  2. Выявление дефекта (если он неочевиден).
  3. Ремонт или замена поврежденных деталей.
  4. Сборка инструмента.
  5. Проверка работоспособности.

  Как правило, таким планом пользуются высококвалифицированные сотрудники сервисов, которые занимаются этим профессионально. Мы же рассматриваем возможность ремонта своими руками, и, как правило, этот момент настает, когда проблема очевидна и требует немедленного решения. Итак, рассмотрим несколько самых распространенных поломок электрических отбойных молотков для моделей фирм гигантов «Макита и «Хитачи, которые можно выполнить своими руками.



  Ремонт отбойных молотков «Хитачи»

  Одна из самых распространенных проблем с отбойником «Макита – это зажатие пики в стволе. Как правило, причиной является износ стопорных тел, но не исключен и банальный дефект пики.

  Для того чтобы устранить проблему, необходимо действовать по следующему алгоритму:

  1. Производится съем верхней крышки (защиты).
  2. Снимается стопорное кольцо.
  3. Удаляются скопления грязи.
  4. Снимается сальник (на этом этапе пика вывалится из ствола).
  • Производится осмотр стопорного тела. Если на нем есть очевидные следы износа (края закруглены), то его необходимо заменить.
  • Осмотр шлицов ствола. В нормальном состоянии они имеют четко квадратную форму. Если же они имеют острую форму, то ствол требует замены.
  1. Замена изношенного элемента и сборка.
  2. Закупоривание шланга. Как правило, оно происходит вследствие перелома. Устранение проблемы не составит большой проблемы. Необходимо всего лишь найти поврежденный участок и удалить его. К сожалению, если удаление части приведет к излишнему укорачиванию шланга, то его придется заменить полностью. Список инструментов для устранения этой неисправности минимален:
  • нож;
  • хомуты соответствующего размера.

  Ремонт отбойных молотков «Макита»

  Часто возникает проблема повышенной частоты ударов при слабом единичном ударе.

  Причина: завышенный зазор между приемным устройством ствола и распределителем.

  Перфоратор Перестал Долбить Но Сверлит Причина

  Универсальный отбойный инструмент с ударно-вращательным механизмом, он же перфоратор, используется строительными бригадами, электриками и ремонтниками. Пользуются им и в домашней мастерской.

  Как и другие электроприборы – перфоратор иногда ломается. Отнести его в сервис и оставить там определенную сумму, или воспользоваться советом и отремонтировать инструмент самостоятельно – каждый решает сам. Если решение ремонтировать перфоратор дома принято – для начала следует изучить особенности его устройства и советы мастеров по диагностике и ремонту.

  Устройство инструмента и его механизм


  Устройство
  Функциональное назначение перфоратора определяется его внутренним устройством.

  Усиленный ударно-вращательный механизм инструмента – это так называемый «качающийся подшипник» или же «кривошипный шатун», которые вращаясь от двигателя, передают колебания в пневматические поршни (или поршень), после чего нагнетаемый в поршнях воздух с ударом толкают боек с насадкой.

  Сила удара в 17-20 килоджоулей и параллельное вращение буйка за счет передаточной шестерни обеспечивает вхождение зубила или бура в материал высокой плотности. Оно необходимо для пробивания сквозных дыр или штрабления отверстий под электропроводку или сантехнические трубы.

  Видео про устройство перфоратора и ударного механизма:

  Неисправности перфоратора

  После того как инструмент перестал работать многие пользователи для экономии времени пытаются устранить причину самостоятельно. Делать это категорически не рекомендуется, поскольку промышленность выпускает перфораторы нескольких типов:


  Рисунок 2. Этапы смазки перфоратора.

  • электромагнитные – пика в них бьет за счет возвратно поступательного движения сердечника внутри катушек;
  • электропневматические – узел сцепления передает удар через воздушную подушку летающему поршню через ударный поршень.

  Энергия удара во втором случае впятеро больше, достигает 1,5 кВт. В битых хвостовиках деталей со временем начинаются усталостные разрушения, поэтому, несмотря на воздушную подушку, поршни требуют периодической замены. Рис. 1

  Существуют прямые, L-образные корпуса инструментов. Первые предназначены для ограниченных пространств (ниши, узкие щели), вторые – для разрушения материалов в непосредственной близости от рабочего органа. Охлаждение двигателей L-образных моделей гораздо эффективнее, поэтому их ресурс превосходит прямые модификации в полтора раза. Профессиональные перфораторы оснащены мощными электродвигателями, чаще имеют L-образный корпус, гораздо тяжелее бытовых аналогов. В них устанавливаются компенсаторы, снижающие вибрации на корпус инструмента, электронные системы защиты от перегрева, регулировки скорости (для режима сверления), улучшенные системы вентиляции, фиксаторы кнопок.

  Диагностика неисправностей

  Приступая к осмотру перфоратора, начинают, как правило, со шнура электропитания и штепселя. Для начала его достаточно осмотреть. Для более точной диагностики используют автомобильный или бытовой амперметр или мультиметр.

  Если неисправность в шнуре выявлена, его заменяют целиком, подобрав или купив новый, с сечением проводки, соответствующей энергопотреблению прибора.

  Если же было выявлено, что шнур не поврежден – переходят к диагностике внутреннего устройства инструмента. Основные неисправности перфораторного инструмента подразделяются на:

  • сбои в механических узлах и компонентах;
  • сбои в электро-динамической «начинке».

  Важно. Перед тем как своими руками вскрывать корпус прибора, рекомендуется заранее подготовить рабочее место и необходимый для диагностики и ремонта инструментарий – отвертки или многофункциональный шуруповерт, кусачки и плоскогубцы, резиновый молоток, тиски и ключи под разный диаметр гаек, магнит, набор для прочистки и смазки.

  Сбои в механической части

  Если слышен звук вращения двигателя, а прибор не выполняет функций – это значит, неполадки наблюдаются в работе механической «начинки» инструмента:

  • ударное воздействие не переходит на патрон или на насадку, т.е. перестал бить и пропал удар;
  • стопорится вращение оси;
  • долбит, но не крутит;
  • работает только в одном положении;
  • насадка проскальзывает в зажимах патрона или, наоборот, заклинивает после работы.

  Справка. Перечисленные механические неполадки говорят о неисправностях в механизме патрона. Если же скрежет и посторонние звуки исходят изнутри корпуса, для выявления и устранения неисправности придется разбирать весь инструмент и обследовать передаточные узлы.

  Сбои в электрике

  Когда прибор включен в сеть, но при нажатии пусковой кнопки двигатель не реагирует или начинает работать со сбоями, перегревом или странными посторонними звуками – возможно неисправности перфоратора в его силовом агрегате:

  • слышен гудящий звук, но роторная ось не вращается;
  • наблюдается треск и искры на графитовых щетках;
  • корпус нагревается или плавится, а изнутри чувствуется запах гари;
  • не включается;
  • когда инструмент вращается, из двигателя идут едкие испарения и черный дым.

  Для того, чтобы починить силовой агрегат, от мастера требуется тщательное соблюдение техники безопасности. Прежде чем снимать кожух и начинать разбор узлов движителя, перфоратор необходимо полностью обесточить и проверить, нет ли на нем остаточного напряжения.



  Перфоратор перестал долбить

  не включать. а прасто с силой надавить, но так чтобы нечего не сломать. про открытие картинки: для меня это честно говоря тяжеловато. просто в боше чтобы боек без нагрузки не болтался стоит резиновое колечко и боек за него «цепляется» а когда нажимаеш буром об стену (имитация работы) то боек выскакивает и начинает летать. только НЕ ВКЛЮЧАЙ. нажми, и если визуально не чего не сломаеш у перфа то тогда вклучи и попробуй в работе. а вообше прочти еще и вот это , но ЭТО О БОШе

  AlexSkil (Киев , Украина) 22 авг. 2004 00:31:18

  Возникала проблема, около полугода назад приобрел новый на рынке перфоратор (см. тема). Почти не работал, поскольку на новой работе выдают инструмент. Недавно захотел поработать, а он не стучит. Т.е. стучит как-то без характерного лязга, и практически не долбит. Но если очень сильно нажать буром об что-то (всем весом тела), то начинает стучать, потом снова перестает. Разобрал, и вижу, что боек поршня залипает в конечном положении, т.е. там, где прозводится удар по штоку, который в свою очередь ударяет по буру. Понимаю, что есть некий изъян, но какой понять не могу. Схемы (чертежа) на Боши найти не могу. Помогите советом, если кто располагает информацией. Есть правда ссылка , но на этом сайте все довольно схематично, не понятно, как этот боек должен двигаться (то есть как глубоко проникать в гнездо штока) или насколько из этого гнезда должен выступать сам шток, чтобы удар по нему бойка не сопровождался залипанием последнего. разбирал DEWALT семилетней давноста, в нем наконечник бойка подлинее и заходим внутрь гнезда штока, может так и должно быть, а может износ прокладки гнезда. В общем, запутался, полная непонятка.

  Serg (Самара, Россия) 22 авг. 2004 02:56:55

  В сервис его несите — там должны почистить и смазать заново. Скорее всего просто попала грязь.

  С уважением, Сергей арт (Москва) 22 авг. 2004 04:15:04

  Мне кажется, проверьте резиновые кольца (сальники) и смазку, если что замените смазку. в цилиндре фактически 2-поршня, а между ними гермерично воздушный промежуток, поэтому проверьте резиновые уплотнители, в разобранном виде — боёк и поршни свободно ходят? Грубо говоря весь этот ударный узел промыть, всё проверить и смазать. Сужу я по картинке метабо(раньше она у меня была в виде подвижной анимации в разрезе перфа, сейчас неподвижно), я думаю принцып с бошем одинаковый. Значит основной цилиндр, внём поршень в виде гильзы полый и его внутренность это второй цилиндр (он подвижный) и в нём уже ударный поршень в виде цилиндрического груза, так вот на этом поршне резиновое кольцо, за поршнем воздух, этот ударный поршень держитмя на месте за счёт герметичности сзади, задняя герметичная (воздушная) часть является амортизатором. Я предпологаю, что у вас сместился поршень-боёк назад вследствии нарушения герметизма резиновым кольцом, и при движении не достоёт до оси (?плунжер?) , которая уже передаёт удар на хвост бура. Надо попробовать передместиь поршень вперёд. Пример: обычный шприц,- когда отверстие открыто поршень свободно передвигается, а если поршень остановить посередине трубки, закрыть отверстие и тянуть или толкать поршень, получаем тоже самое, поршень удерживает внутрений герметизм, но при усилии двигать можно- это и будет амортизатором. Кароче воздух за поршнем надо добавить, чтобы поршень передвинулся вперед (отрегулировать). Вобщем причина в: смазне или резиновом уплотнителе или в положении поршня (он смещён назад). Сам Узел вживую не видел, рассудил по картинке. старался помочь, ато форум в выходные на даче, весь день тишина… AlexSkil (Киев , Украина) 22 авг. 2004 09:55:51

  Спасибо за подсказки, господа.

  В сервис не могу, он не гарантийный, раз, ребята там дремучие, Вы уж простите, два. В Киеве. Проблему не понимают. Якорь поменять — да, плиз, уплотнители — пожалуйста, вникнуть в проблему — сори.

  КУпил на рынке и всего за 85 у.е. Продавец говорил, что такая низкая цена вызвана прямыми поставками из Словакии, чемоданчик не Бош, документации нет, буры и прочее тоже не ориг. Сейчас думаю, что это какая-то некондиция. Или сборка левая. Торгуют они ими постоянно на Сенном рынке в Киеве. Сегодня обещали принести для сравения еще один ствол и боек.

  Смазка, — пробовал. Дело в том, что боек просто залипает в отверстии гильзы, где должен происходить его удар по плунжеру и откат назад. Сам боек в поршне можно расположить скраю, он уже пружинит там, а можно глубже, там, в поршне, есть бороздка под уплотнитель на бойке. ТОгда объем воздуха за поршнем меньше, но все равно пружинит. Однако после нескольких ударов он опять залипает и вследствие этого выходит из более глубоко положения в поршне ближе краю. Залипает, — это означает, что при наличии обилия смазки, можно просто засунуть его в ствол, нажать слегка пальцем и он уже залип в стволе, в отверстие гильзы, из которой должен выходить ударный штырь (плунжер). Может, конструктивно, не тот диаметр наконечника на бойке, или его геометрия, или диаемет и геометрия отверстия в гильзе, а может плунжер должен выступать больше из гильзы по напрвлению к бойку. Боек имеет на краю расширение, так вот в DEWALT этот наконечник на бойке длинне и проникает в гильзу, обратный его ход подпружинивается прокладкой в гильзе он получается находится скраю поршня, а поршень на обратной ходу подсасывает через бокове отверстие дополнительный воздух (по принципу насоса велосипедного от Орленка, старенького). Правда этому Dewalt — 7 лет, без тех. обслуж. И все может и нет так должно выглядеть.

  Тут на мнемосхеме в движении (см. ссылку на обуч. центр Боша в первом письме) все должно быть иначе, как Вы написали про Метабо, но залипает, незадача.

  Беда еще в том, что в этом залипшем положении боек вращается вместе со стволом, что сопровождается износом уплотнителя на бойке и самого корпуса бойка, внутренней поверхности поршня, сопровождается дополнительным нагревом.

  В общем, погнался за дешевизною, теперь ничего с ним не сделать, продавать такой совестно, выкинуть жаль. То ли дело KRESS 600 PSE, есть такой в нашей бригаде., Чего не взял? Он мне казался громоздким и тяжелым, а на самом деле около 2,5кг и размер для переноски в рюкзаке даже удобнее.

  Есть одна, как мне кажется, конструтивная мысль, — сточить наконечник бойка до более меньшего диаметра (наружного), чтобы он свободно проходил сквозь диаметр (внутренний) гильзы. Застрять он там не должен, поршень потянет его назад на обратном ходе. Но это уже- кустарщина.Да и как сделать в домашних условиях.

  В общем, иду на рынок, к продавцам, в надежде, что новый боек (или ствол) бдут чем-то отличаться. Надо отдать должное, — продавцы стараются помочь, не гнят прочь, хоть полугодоовой срок гарантии закончился. Запчасти кое-какие у них водятся.

  Кстати, чем смазывать боек и поршень, той же, что и для редуктора густой сазкой (у меня есть для подшипников) или нужно неким маслом (например для бытовых механизмов).

  Еще спасибо респондентам и организаторам сайта. арт (Москва) 22 авг. 2004 15:24:11

  Я вот смотрю на разрезе движущейся анимации перфа бош. Конструкция такая же, как я описывал по метабо. чтобы легче и не путатся в объснении, пронумеруем эти несколько деталей, если и у вас имеет ся эта движущаяся анимация редуктора, по этой ссылке используйте эксплорер во весь экран, после открытия страницы- виден перф сбоку, слева в списке выбрать Pneumatic Hammer Action, как появится перф на разрез,вверху видна шкала кубиками и надпись Pneumatic Hammer Action, при подключённой связи, наведите мыш на шкалу и щелкните на предпоследний справа квадратик в шкале, он покраснеет и пойдёт загрузка анимации, если надо картинку увеличить или уменьшить для обзора- щелкните по внизу есть лупа, откроется табличка с процентами масштаба размера, выберите нужный вам. И так у нас на экране имеется в разрезе весь перф, где демонстрируется работа пневматического механизма в движении.

  Пронумеруем детали, и выскажемся мнениями. 1)-наружный неподвижный цилиндр, 2)-второй внутренний цилиндр-гильза движущийся, 3)-ударный поршень в виде весовой гири, 4)-плунжер передающий удар на бур, подвижный.

  Плунжер-4 свободно движущийся без пружин, имеет ход, его двигают нажатие на бур и удар бой/поршня-3, плунжер смещается назад и приближается к уданому поршню-3, если не прижимать на бур то удара нет- холостое движение деталей №2 и №3.

  Другой вариант: плунжер-4 работает в норме (его длина без изменений) отходит полностью назад при нажатии буром, а вот бой/поршень-3 не достаёт. Это бой/поршень смещён назад из за дефекта резинового уплотнителя -кольцо на бой/поршене-3. По рисунку видно, что бой/поршень-3 в цилиндр/гильзе-2 находится в центре цил/гильзы (на определённой заданной глубине), за бой/поршенем-3 находится воздушная камера и его объён сохраняет резиновое кольцо-уплотнитель на бой/поршене-3. Местоположение бой/поршеня-3 в гильзе-2 надо отрегулировать, возможно на гильзе сзади может быть винт заглушка или шарик клапин на пружине для впуска/выпуска воздуха при сборке и регулировке, без этого бой/поршень-3 с кольцом в гильзу не вставиш, или на гильзе-2 сзади где шарнир шатуна както разбирается, (предпологаю, надо проверить). Везде должна присутствовать чистая свежая смазка (тип смазки не знаю), без пыли и грязи, резиновые уплотнители без повреждений и без износа и не растянутые. Для проверки и устранения дефекта можно временно воспользоваться смазкой для буров, предварительно смыть старую, старайтесь чтобы на резиновые детали-уплотнители не попал керосин, их можно протереть промыть жидким хозяйственным маслом типа для швейных машинок, керосин может безвозвратно размягчить и растянуть резину., После проверки и устранения дефекта, всё заработало, тогда уже узнать и найти эту спец/смазку и пересмазать окончательно как должно быть. арт (Москва) 22 авг. 2004 15:30:17

  Ошибся в слове, в выше написанном мною предложении > > после открытия страницы- виден перф сбоку, слева в списке выбрать Pneumatic Hammer Action Кстати, чем смазывать боек и поршень, той же, что и для редуктора густой сазкой (у меня есть для подшипников) или нужно неким маслом (например для бытовых механизмов).

  Попробуйте простое машинное масло — густая смазка там не подходит.

  С уважением, Сергей арт (Москва) 23 авг. 2004 03:20:31

  Попробуйте простое машинное масло — густая смазка там не подходит.

  Порядок разборки и сборки



  Освободив и вычистив в мастерской место под ремонтные работы с электрооборудованием, и подготовив необходимый набор инструментов, перфоратор начинают последовательно разбирать для определения неисправности, внимательно осматривая каждый узел и деталь. Разбор инструмента проходит по следующей схеме.

  Снятие патрона

  Убедившись, что перфоратор обесточен, из головки патрона извлекают установленную насадку, после чего отделяют и разбирают патрон. Для этого:

  1. Плоской отверткой открепляют резиновую насадку-пыльник.
  2. С помощью плоскогубцев размыкают и снимают стопорное кольцо.
  3. Аккуратно отделяют пластиковую анти-инвазивную трубку-кожух, следя за тем, чтобы не выпали подшипниковые шарики, шайба и пружина.
  4. Детали выкладывают и вычищают от смазки, после чего осматривают на предмет повреждений.

  Алгоритм разборки

  Не забудьте, что ремонт перфоратора возможен только в обесточенном режиме! Из-за схожести по внутреннему составу основной части перфораторов, схема разбора инструмента примерно одинаковая. Начинать разбирать прибор, в случае, если внешних неисправностей не наблюдается, следует с патрона.

  Далее последовательно снимаются следующие детали:

  • резиновый пыльник;
  • стопорное кольцо (с помощью отвертки);
  • пластиковый пыльник;
  • шайба;
  • пластина;
  • пружина;
  • маленький металлический шарик.

  При износе последних четырех деталей ствол не может удержаться в патроне, и начинает выпадать. Чтобы исправить это, необходимо заменить поломанную деталь, а остальные части почистить и смазать.



  Следующая в алгоритме разбора деталь – корпус. Первое, что следует предпринять, – снять переключатель. Для этого его необходимо перевести в состояние «Удар», обозначенное нарисованным молотком. После, зажав кнопку на этом механизме, повернуть до щелчка.

  Чтобы завершить снятие, возьмите отвертку, с ее помощью подденьте переключатель и достаньте его. С целью добраться до электрической неисправности, стоит снять пластиковый корпус.

  Это несложно, обычно он держится по периметру на шурупах. В случае проблемы в редукторе, его необходимо демонтировать и поменять травмированные подшипники.

  Читать также: Микрометр электронный цифровой мкц 25



  Возможные неисправности

  Далее перечисляются основные признаки, указывающие на сбои в работе узлов перфоратора и способы их устранения своими руками.

  Не долбит — причины

  Если перфоратор переключили на ударный режим, но он не бьет, но мастер видит, что насадка в патроне вращается, значит либо сломался узел плавающего подшипника, либо раскололся ударник, либо неисправен поршневой узел.

  Скорее всего, одну из деталей придется заменить.

  Видео, которое поможет при ситуации когда перестал долбить инструмент:

  Не крутится и не сверлит

  Нарушение вращения ведущего вала происходит или из-за поломки в редукторе, или если что-то сбилось в самом двигателе. Это можно определить на слух.

  Когда мотор работает и слышно его гудение, значит именно редуктор не передает вращение на патрон. Если же запустив инструмент, мотор не гудит – нарушено электропитание. Возможно, где-то оборвана цепь или перемкнуло витки на катушках.

  Что делать, если не крутит под нагрузкой:

  Бур не держится в патроне и вылетает

  В этом случае, неисправность следует искать в механизме цангового зажима патрона – его разбирают и проверяют на месте ли шарики-подшипники, не разомкнулось или не ослабло ли стопорное кольцо или пружина-фиксатор.

  Искрят щетки

  Когда щетки заискрили, первое, что рекомендуется сделать – прочистить инструмент от пыли. Если же эффект искр не прекращается – прибор разбирают и проверяют целостность самих щеток. При необходимости одну или обе щетки заменяют, чтобы избежать замыкания.

  Инструмент сильно греется

  Такое происходит при интенсивной эксплуатации инструмента. Рекомендуется делать перерывы в работе и обесточивать перфоратор, после чего давать двигателю поработать на холостом ходу.

  Если «щадящий» режим эксплуатации не помогает, инструмент разбирается и с помощью мультиметра диагностируются возможные неполадки в двигателе.

  Не держит патрон

  Если растровая втулка перестает удерживать патрон во время работы перфоратора, причина, скорее всего в стопорном кольце. Оно может разомкнуться или прийти в негодность из-за интенсивной нагрузки – его замена проводится с помощью плоскогубцев и отвертки.

  Какие неисправности бывают у перфораторов Bosch и как их исправить своими руками

  Нет ничего вечного. И самые надежные перфораторы Bosch со временем начинают ломаться. Но любую неисправность можно отремонтировать своими руками, если иметь подробное руководство по выполнению ремонтных работ. Ниже мы предлагаем вам пособие по обнаружению неисправностей в перфораторах Bosch и методику их устранения. Основными причинами появления поломок являются:

  • неаккуратная работа с инструментом;
  • неправильное хранение перфоратора;
  • большие нагрузки при работе на рабочие органы при долблении или сверлении;
  • перегрев инструмента;
  • длительная работа без перерыва;
  • несоблюдение сроков проведения технического обслуживания.

  Условно неисправности можно поделить на механические и электрические.

  Далее мы рассмотрим неисправности по их принадлежности, разделив на неисправности по механической и электрической части.

  Механические неисправности перфоратора Bosch

  При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.

  Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, отличаются конструкцией промежуточного вала, установкой различных пьяных подшипников.

  Перфоратор перестает долбить, но сверлит

  Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:

  • износились резиновые кольца ударника, бойка, поршня;
  • развалилась обойма подшипника качения;
  • разрушился цилиндр, боек ствола ударного механизма;
  • срезало шлицы муфты сцепления, установленной на промежуточном валу;

  Перфоратор перестал сверлить, но долбит

  Основные причины, при которых перфоратор долбит, но не сверлит, это:

  • ослабела сила конической пружины, прижимающая муфту сцепления;
  • стопорный ролик не фиксирует большую шестерню вала ствола;
  • не держит механизм фиксации инструмента в стволе;
  • Перфоратор не долбит и не сверлит.

  Основными причинами, при которых перфоратор не долбит и не сверлит, являются:

  • срезанные зубья на малой шестерне ротора или на большой шестерне промежуточного вала;
  • не работает электродвигатель перфоратора;
  • нет питания на электродвигатель перфоратора.

  Теперь обо всем по порядку

  Рассмотрим варианты, при которых перфоратор не долбит, но сверлит

  Износ резиновых колец на ударнике, бойке, поршне.

  Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.

  Неисправность устраняется путем замены указанных резиновых колечек на новые.

  При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.

  Ремкомплект резиновых уплотнительных колец к перфоратору Bosch 2-26

  Развалилась обойма подшипника качения (пьяный подшипник)

  При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

  Устраняется путем полной замены подшипника качения.

  Разрушились цилиндр, ударник, боек ствола ударно механизма

  Бывают случаи, когда закусывается ударник в цилиндре поз.26, что приводит к разрушению цилиндра и невозможности создания давления воздуха в стволе ударного механизма. И вторая причина: разрушение или поломка бойка поз.28, приводящая к искривлению детали и невозможности передачи ударного импульса. Поломки устраняются полной заменой вышедших из строя деталей.

  Боек заклинило в поршне, разрушение поршня

  Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу

  Неисправность устраняется ремонтом муфты сцепления либо ее полной замены. При производстве ремонта на муфте сцепления запиливаются сработанные зубья. Для исправления этого дефекта используется круглый надфиль и бормашина. Муфту зажимают в руке, а бормашиной с соответствующим надфилем выправляют профили зубьев. Аналогично дорабатывают шлицы и на промежуточном валу.

  Восстановление зубьев муфты сцепления промежуточного вала

  Ослабла сила конической пружины, прижимающей муфту сцепления

  Когда сила давления пружины поз.50 уменьшается, муфта сцепления проскальзывает на промежуточном валу, не передавая вращение от малой прямозубой шестерни на большую шестерню поз.22 вала ствола поз.821 ударного механизма. Кстати, на разных моделях Bosch муфты сцепления устроены по разному.

  Детали узла передачи момента вращения и поступательного импульса

  Стопорный ролик не фиксирует большую шестерню вала ствола

  Большая шестерня поз.22 крепится на валу ствола поз.01 роликом поз.88, прижимается к буртику вала конической пружиной поз.80 и фиксируется стопорным кольцом поз.85.

  Причиной может быть ослабление усилия конической пружины поз.80, разрушение стопорного кольца поз.85, выпадение фиксирующего ролика поз.88.

  Шестерня поз.22 на валу поз.01 ствола поз.821 узла ударного блока

  Не держит бур механизм фиксации инструмента в стволе перфоратора

  В перфораторах Bosch используются патроны двух типов: SDS-plusи SDS-max. Разница в конструкции фиксирующего механизма.

  Причина в износе усиков растровой втулки патрона, что приводит к невозможности передачи ударного импульса на рабочий инструмент перфоратора.

  Хвостовики инструмента патронов перфоратора Bosch 2-26

  Срезало зубья на малой шестерне ротора

  Происходит проворачивание шестеренок со срезанием зубьев на одной из них, чаще на малой.

  При заклинивании рабочего инструмента и неправильной работе муфты сцепления происходит износ или полное разрушение зубьев шестерен на валу перфоратора и промежуточного вала.

  В данном случае меняется полностью ротор или большая шестерня промежуточного вала.

  Ротор перфоратора bosch 2-26 со срезанными шлицами

  Не работает электродвигатель перфоратора

  Причинами не работающего электродвигателя могут быть:

  • короткое замыкание в роторе, статоре;
  • разрушения угольных электрощеток;
  • ослабление крепления щеткодержателей;
  • выгорание ламелей на коллекторе ротора;
  • обрыв обмоток ротора или статора.

  Устраняются перечисленные неисправности ремонтом (перемотка вручную обмотки, замена коллектора и распайка выводов обмоток) или заменой ротора, статора, угольных электрощеток на новые. Основная часть неисправностей электрической части перфоратора Bosch 2-26 подтверждается увеличивающимся искрением в районе коллектора.

  Длина исправных электрощеток не может быть меньше 8 мм. При замене одной щетки, вторая должна меняться автоматически.

  Обмотки ротора или статора могут быть перемотаны самостоятельно своим рукам в домашних условиях.

  Сгоревший коллектор ротора перфоратора Bosch

  Нет питания на электродвигателе перфоратора Bosch

  Причина данной неисправности в обрыве провода, подающего питание к электродвигателю. Чаще всего обрыв происходит в месте входа кабеля в перфоратор. Провод следует заменить на новый или отремонтировать.

  Неисправность можно определить при помощи тестера. Если нет тестера, неисправность можно найти с использованием фазы питания и отвертки с индикаторной неоновой лампой.

  Подключая по очереди провода питания, на другом конце при помощи неоновой отвертки определяете наличие или отсутствие фазы.

  Не работает кнопка включения перфоратора. Определяется тестером на КЗ.

  Чаще всего к выходу из строя кнопки перфоратора приводит короткое замыкание конденсатора фильтра. Лучше всего кнопку заменить на новую.

  Шнур питания поз.5 на входе в инструмент

  Общие электрические неисправности перфоратора Bosch 2-26

  Выход из строя перфоратора по электрической части сопровождается появлением запаха гари, сильным нагревом инструмента при работе, появлением большого искрения в районе коллектора ротора перфоратора, плохим срабатыванием переключателя реверса.

  На работу перфоратора оказывает влияние состояние угольных щеток, надежность крепления щеткодержателей и их правильная установка.

  Запах гари появляется при коротком замыкании статора или обмоток ротора.

  Падение мощности перфоратора при увеличении нагрузки характерно при обрыве в обмотках ротора или при малой длине угольных щеток.

  К нагреву перфоратора чаще всего приводит короткое межвитковое замыкание в статоре или роторе.

  Большое искрение в районе коллектора вызвано межвитковым замыканием ротора или выгоранием ламелей коллектора.

  Нарушение работы переключателя реверса происходит из-за подгорания его контактов.

  Но главная причина всех поломок, несвоевременное выполнение технических регламентных работ и замены угольных щеток.

  Угольные щетки требуют замены после 70 часов работы или при изнашивании до 8 мм по длине.

  Общий вид и габариты угольных щеток перфоратора Bosch

  Мы привели основные причины выхода перфораторов Bosch из строя. Возможно, мы описали не все поломки перфораторов Bosch.

  Если вы знаете другие неисправности у перфораторов Bosch 2-20, 2-24, 2-26, поделитесь с нами.

  замены растровой втулки в патроне Бош 2-26 замены якоря в перфораторе Bosch 2-26

  Замена основных узлов

  Если во время диагностики мастер определит, что один из основных узлов пришел в негодность, он заменит его, чтобы избежать повреждений остальных деталей прибора.

  Подшипники

  Чтобы извлечь поврежденный подшипник, мастер открепляет стопорное кольцо (если оно удерживает деталь), с помощью специализированного съемника. Вращательное движение по резьбе «выкручивает» старый подшипник с вала. Новая деталь набивается на вал деревянным или резиновым «мягким» молотком, после чего смазывается.

  Кнопка пуска

  Первое, что следует сделать после того, как прибор обесточен – отделить кнопку от проводков силового блока. Провода затем разделяют и зачищают. Новая кнопка покупается в магазине электроприборов.

  Щетки

  Если в конструкции предусмотрены специальные пазы, которые позволяют извлечь щетки, не раскручивая сам двигатель. В этом случае мастер откручивает прижимные пружины и фиксирующие винты и отключает контактные провода. После этого вытягивает старые щетки. Перед установкой новых щеток канальные пазы рекомендуют прочистить со спиртом и высушить ветошью.

  Патрон

  Ремонт, прочистка и смазка узлов патрона легко производится в условиях домашней мастерской. Однако в том случае, если одна или несколько деталей износились до опасного предела, патрон снимают, как это описано выше, и заменяют непригодные детали.

  Ударный механизм перфоратора

  Большинство современных перфораторов имеют электропневматический ударный механизм. «Электро» – потому, что механика приводится в движение электродвигателем, а «пневматический» означает, что боек, бьющий по хвостовику бура, приводится в движение воздухом.

  1. Шестерня передачи вращения от двигателя
  2. «Пьяный» подшипник
  3. Поршень
  4. Ударник («летающий поршень»)
  5. Ствол
  6. Боек
  7. Патрон SDS

  При нажатии на кнопку двигатель передает вращение валу с «пьяным» подшипником, который в свою очередь приводит в движение поршень внутри ствола. При движении поршня вперед, между ним и ударником возрастает давление воздуха. Ударник двигаться в сторону бойка и бьет по нему. Боек передает энергию удара в бур. Затем поршень совершает движение в обратную сторону, создавая в стволе область разрежения. За счет этого ударник возвращается в исходное положение, после чего весь цикл повторяется.

  Большинство перфораторов имеют два или три режима работы:

  • комбинированный режим: удар и вращение бура;
  • режим блокировки вращения: работает только ударный механизм;
  • режим блокировки удара: перфоратор можно использовать в качестве дрели или миксера для приготовления строительных смесей.

  Как отремонтировать бочковой инструмент?

  Конструкция электрических перфораторов варьируется в зависимости от расположения двигателя. Она бывает:

  • вертикальной (или бочковой) – в ней двигатель стоит вертикально по отношению к вращательно-ударной оси;
  • горизонтальной, то есть двигатель параллелен оси вращения.

  Разбор бочкового перфоратора проще, чем горизонтального аналога – две крышки прибора дают раздельный доступ к механической и электродинамической частям. Верхний кожух открывает редукторный узел и поршни. Нижний позволяет проверить или заменить щетки и провести диагностику силового блока.

  Особенности обслуживания перфоратора

  Любое отклонение от хорошей работы уже является предупреждением, что что-то не так. Если ваш инструмент стал работать не как прежде, а с какими-либо погрешностями, то вы всегда можете сами узнать причину. Но для этого необходимо понимать, как устроен перфоратор изнутри.

  Читать также: Газовый конвектор в квартиру



  Покупая прибор, особенно дорогой и брендовый, клиент в первую очередь обращает внимание на качество. Ведь так хочется, чтобы аппарат прослужил долгое время. Но независимо от цены и производителя, всегда имеется две составляющие части: электрическая и механическая.

  От того, в какой части находится поломка, и будут зависеть особенности ремонта.

  При разборке и починке перфоратора своими руками вам нужно знать характеристики аппарата, как установлен двигатель: вертикально или горизонтально.



  Если ротор установлен вертикально, то такие перфораторы называются бочковыми. Их особенность в том, что они работают по принципу кривошипно-шатунного ударного механизма. Такой инструмент более тяжелый, но при этом он мощный. Стоит учесть, что из-за этого вертикальному перфоратору требуется больше смазки, чтобы поддерживать его в порядке.

  Перфораторы, где двигатель находится горизонтально, менее прихотливы и более удобны в использовании. Такой инструмент идеально подойдет для домашнего ремонта.



  Когда вы все это узнали, самое время понять, что внутри. Электрическая часть всегда находится ближе к тому месту, за которое необходимо держать перфоратор. В ней располагается «сердце» нашего ударного механизма – двигатель. Кроме того, в этой части установлена кнопка включения, конструкции, которые поглощают помехи, а также шнур электропитания.

  Механическая часть включает в себя сам ударный механизм, редуктор и патрон. Это основные детали данной части. Иногда для усовершенствования модели добавляют новые механизмы: разные режимы работы, пылесос и другие дополнения.



  Повседневный уход и хранение

  Чтобы инструмент исправно служил мастеру долгие годы, при эксплуатации рекомендуется:

  1. запускать прибор «в холостую» до начала работы. Если перфоратор подает признаки поломки – работу прекращают и начинают диагностику.
  2. Завершив работу, позаботьтесь о чистоте перфоратора – важно помнить электроприборы «не любят» воду, чистку проводят пылесосом и ветошью.
  3. Если перфоратор работает на морозе или перенесен в помещение с улицы, не запускайте его сразу. Дайте узлам «прогреться», а смазке оттаять.
  4. Переносить перфоратор в специальном коробе или чемоданчике (обычно идет в комплекте), чтобы избежать попадания пыли и строительного мусора.

  Таким образом, если соблюдать объективные меры предосторожности и правила эксплуатации перфоратора, он прослужит долго и без поломок. Если же неприятность все же случилось – предложенные советы мастеров помогут определить суть проблемы и своевременно устранить поломку.

  Что делать, если нет удара в перфораторе

  Если инструмент отказывается долбить, необязательно сразу его разбирать или планировать поход в сервис. Иногда причины отказа могут быть элементарными.

  В некоторых моделях перфораторов режим удара блокируется реверсом. Достаточно передвинуть рычаг в нужное положение. Аналогичный эффект может быть от не до конца повернутого переключателя режимов.

  При вертикальном сверлении пыль и мелкие осколки могут забить патрон и боек под буром. Вынув бур, необходимо очистить патрон от мусора и протолкнуть боек вниз.

  Использование дешевых расходников тоже может оказаться причиной неисправности. Хвостовик некачественного бура иногда оказывается расклепанным в виде «грибка» внутри патрона. Не всегда удается извлечь такой бур без разборки патрона.

  Качественные расходники, своевременная профилактика и обслуживание гарантированно исключают отказ инструмента в самый неподходящий момент. При появлении намеков на неисправность лучше сразу обратиться в сервис или при наличии опыта произвести ремонт самостоятельно.

  У каждого настоящего мужчины дома или в гараже лежит перфоратор. Но какие бы у вас ни были «золотые» и аккуратные руки, рано или поздно ваш громкий «помощник» ломается. Ремонт подобного аппарата редко находится поблизости к дому, так что зачастую лучший способ – попробовать починить собственноручно.

  В данной статье рассмотрим, как быстро определить причину неисправности и починить технику в домашних условиях.



  Способы устранения неисправностей

  Схема снятия рычага.

  Самостоятельный ремонт перфоратора крайне затруднен сложной конструкцией. Даже разборка корпуса часто является непосильной задачей для домашнего мастера.

  Специалисты сервисных центров ведущих брендов помимо соответствующего образования имеют регулярную практику работ, необходимый инструмент, приспособления.

  Кроме того, диагноз электроинструменту выносится при первичном осмотре, что позволяет спланировать бюджет: вложиться в имеющийся инструмент без гарантий длительной эксплуатации, либо потратиться на новый электроинструмент с высоким ресурсом, гарантийными обязательствами производителя.

  Разборка редуктора перфоратора: 1 – кольцо специальное, 2 – втулка освобождающая, 3 – кольцо, 4 – шарик, 5 – пружина 8 – кожух, 22 – пружина замыкающая, 28а – переключатель, 29 – кольцо, 30 – пружина,31 – фиксатор.

  Перфоратор используется в разных режимах, что значительно снижает ресурс рабочих органов. Кроме того, в специализированных компаниях чаще используется либо долбежка (бетонные, каменные работы, реставрация зданий, фундаментов), либо сверление (монтаж бытового, промышленного оборудования). Если во втором случае, соблюдая рекомендации производителя по режимам сверления, можно продлить срок службы электроинструмента, то в первом варианте рассчитать нагрузку очень сложно. Например, при указанном максимальном сверлении бетона в 24 мм рекомендуется использовать буры в пределах 18-16 мм. Пики для разрушения бетона, камня, кирпича — стандартные, поэтому инструмент испытывает различные нагрузки.

  Если электроинструмент перестал бить, можно ограничиться разборкой шпиндельного узла в следующей последовательности:

  • демонтаж рычага переключения режимов — детали обычно изготовлены из полимеров, поэтому являются достаточно хрупкими;
  • отсоединение пыльника — резиновая гофра должна периодически заменяться, поскольку часто контактирует с разрушаемыми материалами, изнашивается, растрескивается;
  • при разборном патроне вначале снимаются щетки; ослабляются и откручиваются винты;
  • корпус разделяется на две половины.

  Визуальный осмотр в 90% случаев позволяет выявить неисправность, заменить поврежденную/изношенную деталь. Перед сборкой в обязательном порядке добавляется, заменяется смазка.

  Профилактические меры

  После того как мы разобрали основные причины неисправности перфоратора, а также способы ремонта поломок, можно выделить несколько пунктов, как продлить жизнь вашему ударному инструменту.

  • В случае частых ремонтных работ чистку перфоратора нужно производить как минимум раз в месяц.
  • Не забывайте регулярно смазывать детали устройства.
  • Для предотвращения неисправностей следует выбирать качественный перфоратор. Дешевые устройства годятся только для работы пару раз в год.
  • Чтобы механизм не перегревался, и щетки не стирались, стоит делать перерывы в работе. Например, после использования в течение 20-30 минут давать отдохнуть себе и перфоратору минут 10.
  • И последнее – после того как вы закончили работу, не оставляйте перфоратор грязным. Обязательно после каждого использования чистите его и убирайте в специальный ящик.



  Следуя этим небольшим советам, вы сможете продлить жизнь вашему перфоратору, что сэкономит вам и время на его ремонте, и деньги на покупке нового инструмента.

  Не бойтесь разбирать его, возможно, он перестал работать из-за маленькой неисправности, которую можно решить своими руками.

  И помните про меры предосторожности, ведь это электрический прибор, а значит, стоит аккуратно с ним обращаться.



  О том, как починить перфоратор своими руками, смотрите в следующем видео.

  Если перфоратор перестал долбить, следует оценить целесообразность ремонта. Имитации популярных брендов, дешевые модификации реставрировать бессмысленно — они не рассчитаны на длительный ресурс, стоимость починки приближается к покупке нового электроинструмента. Модели именитых брендов служат дольше, их замена чаще вызвана появлением модификаций с дополнительными возможностями, моральным износом.

  Читать также: Как правильно смотреть ареометр



  Рисунок 1. Устройство перфоратора.

  Отсутствие профилактики через 100-80 часов работы неизбежно приведет к выходу перфоратора из строя.

  Замена кнопки и щеток

  О неисправности щеток и необходимости их замены говорит выраженный запах гари, исходящий во время работы перфоратора. Щетки при долгой работе стираются, искрят, и могут даже начать гореть. В таком случае их следует заменить.

  Щетки находятся в электрической части, так что после снятия пластикового корпуса и разборки до щеточного узла, необходимо достать старые щетки из-под замка, и заменить их новыми. Сейчас некоторые производители сразу кладут запасные щетки в комплект, что упрощает задачу для обычного пользователя.



  Поменять кнопку переключения намного проще, но вот в дополнительном комплекте она не идет. Достаточно в разобранном корпусе отсоединить испорченную кнопку, а на ее место поставить новую.

  Иногда проблема с переключателем не такая серьезная, и некоторые мастера советуют просто повернуть кнопку на 180 градусов и продолжать пользоваться. Но этот лайфхак помогает, только если проблемы незначительные.



  Причины поломки перфоратора

  Принцип работы ударного механизма перфоратора.

  Если перестал работать перфоратор, причины могут заключаться в следующем:

  • неисправность кривошипно-шатунного механизма;
  • выработка промежуточного вала;
  • отсутствие смазки;
  • износ зажимного узла;
  • механические повреждения ударных элементов (боек либо муфта сцепления).

  Перфоратор необходимо периодически смазывать, нанося специальный материал вместо традиционного Литола. Экономия на оснастке приводит к интенсивному износу ствола, в котором размещается хвостовик долота/бура. Рис. 2

  Перфоратор не бьет после вытекания значительного объема смазки из редуктора при износе сальников, колец. Резиновые детали работают в агрессивных средах, экстремальных условиях. При значительном скоплении пыли и крошки на их поверхности, материал теряет упругость, лопается, трескается от нагрузок.

  Схема устройства составляющих перфоратора.

  Нарушение режимов эксплуатации опасно для перфоратора:

  • неопытные пользователи излишне давят на корпус в режиме отбойника, забывая, что долото работает за счет усилия внутреннего механизма, снижается амплитуда хода бойка, приводя к его поломке;
  • изменение траектории долота при некотором заглублении рабочего органа в разрушаемый материал приводит к износу поршня, бойка, подшипников, кривошипно-шатунного узла;
  • перегрев инструмента при длительном пользовании в тяжелых условиях чреват срезом зубьев шестеренок.

  Перфоратор часто используется для штробления потолков, что увеличивает количество пыли в шпинделе. Наружные пыльники не в состоянии защитить внутренние узлы от проникновения абразива. Внутренними пыльниками оснащены инструменты двух-трех производителей (например, модель Kress PK450HM), поэтому требуется периодическая ревизия, прочистка зажимного узла.

  Сильный шум в редукторе свидетельствует об износе шестеренок либо срыве зубьев, чрезмерный нагрев данного узла предупреждает либо об отсутствии масла, либо о порче подшипников.

  Электроинструмент может работать в режиме сверления без отбойника, но не наоборот. При порче узла вращения долбежка становится невозможна, поскольку заклинивают внутренние механизмы. В этом случае срочный ремонт обойдется в ½ — ¾ стоимости нового инструмента, что экономически невыгодно пользователю.

  Устройство и ремонт ударного механизма

  Уже упоминалось, что перфораторы различаются по расположению в них двигателя. А, следовательно, у таких приборов будет разные схемы ремонта.

  В пистолетном перфораторе двигатель или ротор расположен горизонтально. И наиболее частой причиной поломки является износ или заклинивание подшипников. Проблему износа можно решить заменой деталей, а вот подшипники в каждом перфораторе часто устроены по индивидуальной схеме.



  Особенность бочкового перфоратора заключается в вертикальном расположении ротора. В таких инструментах довольно часто необходимо проверять детали на предмет износа и заменять их, иначе будет ощущение, что перфоратор сломался.

  Особое внимание стоит уделить смазке, так как перфоратор является мощным устройством, и детали из-за недостатка скользящего покрытия приходят в непригодное состояние намного быстрее.

  Почему Перфоратор Перестал Долбить Но Сверлит

  При сверлении отверстий перфоратором главным фактором является не вращение бура, а удар. От его силы зависит как скорость бурения, так и способность инструмента справляться с особо твердыми строительными материалами (бетон, гранит и прочие).

  Пыль и постоянные нагрузки на инструмент негативно сказываются на его работе. В процессе эксплуатации сила удара может заметно снизиться или исчезнуть совсем.

  Как работает перфоратор и почему он «отказывается» долбить?

  Ударный механизм перфоратора

  Большинство современных перфораторов имеют электропневматический ударный механизм. «Электро» – потому, что механика приводится в движение электродвигателем, а «пневматический» означает, что боек, бьющий по хвостовику бура, приводится в движение воздухом.



  1. Шестерня передачи вращения от двигателя
  2. «Пьяный» подшипник
  3. Поршень
  4. Ударник («летающий поршень»)
  5. Ствол
  6. Боек
  7. Патрон SDS

  При нажатии на кнопку двигатель передает вращение валу с «пьяным» подшипником, который в свою очередь приводит в движение поршень внутри ствола. При движении поршня вперед, между ним и ударником возрастает давление воздуха. Ударник двигаться в сторону бойка и бьет по нему. Боек передает энергию удара в бур. Затем поршень совершает движение в обратную сторону, создавая в стволе область разрежения. За счет этого ударник возвращается в исходное положение, после чего весь цикл повторяется.

  Большинство перфораторов имеют два или три режима работы:

  • комбинированный режим: удар и вращение бура;
  • режим блокировки вращения: работает только ударный механизм;
  • режим блокировки удара: перфоратор можно использовать в качестве дрели или миксера для приготовления строительных смесей.

  Тип патрона перфоратора

  тип патрона перфортора
  В современных перфораторах используется 2 основных типа крепления бура: SDS+ и разработанный фирмой Bosch SDS max. Системой крепления бура SDS+ комплектуются все «легкие» перфораторы, а SDS max ряд «средних» и «тяжелых» перфораторов. Такая градация обоснована величиной хвостовика бура, который в SDS+ составляет 10,0 миллиметра, а в SDS max – 18,0 миллиметоров. От типа патрона также в большинстве случаев зависит наличие режимов работы перфоратора, которых при системе SDS+, как правило, три, а именно: сверления, бурения и удара. В применении системы крепления SDS max в перфораторах убирается режим «сверление». Такое решение обосновано практическим неудобством использования в тяжелых перфораторах сверления для таких материалов как дерево и металл.



  патрон перфоратора

  Причины отсутствия удара

  На первый взгляд кажется, что ударный механизм имеет простую конструкцию, и ломаться там нечему. Нагрузка, пыль и вибрация постепенно берут свое. Обычно сила удара снижается по мере износа механизма и в итоге сходит на нет. Резкое исчезновение удара объясняется деформацией или разрушением некоторых деталей.

  Боек и ударник

  Эти детали изготавливают из высокопрочной стали. Боек выходит из строя редко, но втулка, в которой он двигается, поглощает часть ударной энергии и со временем разрушается. Осколки заклинивают боек, и перфоратор перестает бить.

  Ударник («летающий поршень») имеет компрессионное кольцо. При его износе часть воздуха проходит в зазор между цилиндром в стволе и ударником. Чем больше износ, тем слабее удар. Проблему решает замена кольца на новое.

  Иногда ударная часть «летающего поршня» разбивается о боек. Обычно это результат давления на перфоратор при бурении отверстий. Скорость сверления не увеличивается, но нагрузка на механизм возрастает, что ускоряет износ. Ремонт заключается в снятии фаски на наждачном станке или замене детали.

  «Пьяный» подшипник

  Он насажен на вал под углом и приводит в движение поршень. При наличии выработки или разрушении подшипник подлежит замене.

  Переключатель режимов

  Детали механизма могут выйти из направляющих пазов. Это может быть следствием деформации, износа или частой работы инструментом с не полностью включенным режимом. Неисправность устраняется установкой деталей на свои места или заменой на новые.



  Смазка

  Несвоевременная замена смазки тоже может быть причиной отсутствия удара. Работа перфоратором подразумевает наличие пыли, которая не лучшим образом влияет на свойства смазочных материалов. Пыль может забить отверстия в цилиндре, предназначенные для циркуляции воздуха при работе ударного механизма. Такой же эффект не исключен при использовании слишком густой смазки, не предназначенной для перфораторов.

  Что делать, если нет удара в перфораторе

  Если инструмент отказывается долбить, необязательно сразу его разбирать или планировать поход в сервис. Иногда причины отказа могут быть элементарными.

  В некоторых моделях перфораторов режим удара блокируется реверсом. Достаточно передвинуть рычаг в нужное положение. Аналогичный эффект может быть от не до конца повернутого переключателя режимов.

  При вертикальном сверлении пыль и мелкие осколки могут забить патрон и боек под буром. Вынув бур, необходимо очистить патрон от мусора и протолкнуть боек вниз.

  Использование дешевых расходников тоже может оказаться причиной неисправности. Хвостовик некачественного бура иногда оказывается расклепанным в виде «грибка» внутри патрона. Не всегда удается извлечь такой бур без разборки патрона.

  Качественные расходники, своевременная профилактика и обслуживание гарантированно исключают отказ инструмента в самый неподходящий момент. При появлении намеков на неисправность лучше сразу обратиться в сервис или при наличии опыта произвести ремонт самостоятельно.

  Главным фактором при сверлении отверстий с помощью перфоратора является не вращение бура, а удар. От его силы будет зависеть способность инструмента справляться с твердыми материалами, например, бетоном или гранитом. Постоянные нагрузки и пыль негативно влияют на перфоратор, ослабляя его работу. Сюда также относится несоблюдение основных правил эксплуатации пользователем. Далее более подробно рассмотрим основные причины, почему перфоратор слабо долбит.

  Повседневный уход и хранение

  Чтобы инструмент исправно служил мастеру долгие годы, при эксплуатации рекомендуется:

  1. запускать прибор «в холостую» до начала работы. Если перфоратор подает признаки поломки – работу прекращают и начинают диагностику.
  2. Завершив работу, позаботьтесь о чистоте перфоратора – важно помнить электроприборы «не любят» воду, чистку проводят пылесосом и ветошью.
  3. Если перфоратор работает на морозе или перенесен в помещение с улицы, не запускайте его сразу. Дайте узлам «прогреться», а смазке оттаять.
  4. Переносить перфоратор в специальном коробе или чемоданчике (обычно идет в комплекте), чтобы избежать попадания пыли и строительного мусора.

  Таким образом, если соблюдать объективные меры предосторожности и правила эксплуатации перфоратора, он прослужит долго и без поломок. Если же неприятность все же случилось – предложенные советы мастеров помогут определить суть проблемы и своевременно устранить поломку.

  В ремонте тоже пригодится:

  • Как оформить натяжной потолок в спальне
  • Как устанавливают заглушку на канализацию
  • Какой свет для цветов выбрать

  Причины, почему нет удара у перфоратора

  1. Втулка, в которой находится боек, во время работы перфоратора поглощает часть энергии удара и со временем разрушается. Осколки втулки заклинивают боек, и инструмент перестает нормально работать.

  2. Перфоратор начинает слабо бить при износе компрессионного кольца, которое находится на ударнике. Чем больше износ, тем слабее удар инструмента. Решить проблему можно заменой кольца.

  3. Повреждение или разрушение подшипника также уменьшает удар перфоратора. Эту проблему можно решить заменой подшипника.

  4. Неисправность переключателя режимов. Это может произойти из-за износа, деформации или длительной работы перфоратора. Неисправность устраняется установкой переключателя на свое место или его заменой.

  5. Еще одной причиной слабого удара перфоратора является несвоевременная замена масла. Во время работы с перфоратором наблюдается большое количество пыли, которая может забить отверстия цилиндров для циркуляции воздуха. Также сюда относится использование некачественной или густой смазки, которая может замедлять работу инструмента.

  Перфоратор, как и любой электрический инструмент, требует к себе бережного отношения, правильной эксплуатации и проведения своевременной профилактики. Если пренебрегать этими нормами, то аппарат может выйти из строя, не выработав свой ресурс. Ремонт перфоратора при некоторых неисправностях можно произвести своими руками, а для устранения поломок, связанных с электрической частью двигателя, потребуется помощь специалиста.

  Самостоятельный ремонт перфоратора. Ремонт перфоратора своими руками

  Современный набор ремонтно-строительного оборудования трудно представить без такого важного инструмента, как перфоратор. Принцип его работы базируется на функциях обычной электрической дрели, которые расширены возвратно-ударными возможностями. За них отвечает особый механизм, преобразующий вращательные движения вала в ударные. Если требуется ремонт перфоратора, то чаще всего выходит из строя именно этот узел, потому что он подвергается повышенным нагрузкам.

  Особенности конструкции перфоратора

  Ударную функцию в электроперфораторе обеспечивает специальный пневмомеханический узел. Однако существуют и модели перфораторов, в которых за удар отвечают механическая или электрическая система. Необходимо отметить, что эти инструменты уступают в точности и производительности электрическим перфораторам с пневмосистемой формирования удара.

  Конструкция перфораторов обладает своими особенностями, одной из которых является использование особо прочных буров вместо обычных сверл. Благодаря особой форме бур способен выдерживать более значительные продольные нагрузки, чем сверло дрели с ударным механизмом. У бура отсутствует острая режущая кромка на рабочем торце – ее заменяет твердосплавный наконечник. Между тем конструкция бура предусматривает спиральные продольные канавки, схожие с канавками обычных сверл. Однако они предназначаются для выноса дробленого отработанного материала в процессе бурения отверстия. Для этого бур перфоратора совершает, помимо обратно-поступательных, еще и вращательные движения вокруг собственной продольной оси, которые также способствуют прямолинейности и центровке работы бура в материале.

  Патрон и хвостовик бура сконструированы таким образом, что он не фиксируется жестко, а имеет некоторую свободу продольного движения. Это сделано для того, чтобы предотвратить потерю кинетической энергии удара для разгона патрона, повысить производительность работы и снизить уровень вибрации перфоратора.

  Сильное опыление – это одна из главных причин, вызывающих поломки инструмента, и патрон, кроме сильной нагрузки, принимает на себя еще и основную часть пыли. Чтобы ремонт патрона перфоратора не превратился в хроническую проблему, его необходимо периодически очищать от пыли и грязи. Рекомендуются промывания бензином или очистка сжатым воздухом. После очистки все элементы патрона следует заново смазать.

  Редуктор перфоратора

  Редуктор передает крутящий момент от двигателя к ударному механизму перфоратора. Он представляет собой набор цилиндрических, конических и червячных шестерен. Скорость вращения патрона и количество ударов изменяются с помощью электронных регуляторов. Существуют также модели, оснащенные двухскоростным редуктором.

  Редуктор необходимо периодически смазывать, и для этого рекомендуется использовать консистентные смазки. Их заправляют, когда производится сборка, техобслуживание или ремонт редуктора перфоратора.

  Основные причины поломок

  Как уже было сказано, одной из главных причин поломок большинства узлов перфоратора является сильное запыление. Например, охлаждение коллекторного двигателя производит вентилятор, который вместе с воздухом доставляет в двигатель частицы пыли. В результате трения данных частиц о якорь и статор эти механизмы быстро изнашиваются.

  В случае если инструмент не включается, одной из причин может быть повреждение обмотки, тогда ремонт перфоратора неизбежен – придется заняться перемоткой статора и якоря.

  Также частые поломки связаны с механическими узлами перфораторов. Большинство моделей оснащено механизмами переключения режимов работы (вращение, бой, вращение с боем). Если перестала работать хотя бы одна из этих функций, скорее всего, виноват переключатель. Для устранения поломки потребуется разборка инструмента.

  Ремонт перфоратора своими руками: стоит ли рисковать?

  Большинство пользователей убеждено в нецелесообразности ремонта дешевых моделей перфораторов. Такое скептическое отношение объясняется несовершенством конструкции недорогих, как правило, китайских моделей. Но если сломалась какая-нибудь малозначительная деталь, это вовсе не означает, что следует сразу же бежать в магазин за новым инструментом. В настоящее время можно легко приобрести всевозможные запчасти к любым моделям перфораторов. Еще одной причиной нежелания делать ремонт перфоратора своими руками является боязнь не разобраться в сложном механизме. Безусловно, такие опасения имеют основания. Ведь если пользователь не знает в совершенстве устройство перфоратора, ремонт сделать самостоятельно ему будет не под силу. В этом случае, конечно же, имеет смысл обратиться в специализированную мастерскую. Как бы то ни было, не спешите ставить крест на своем инструменте, т. к. любой ремонт будет дешевле, нежели новый перфоратор.

  Порядок разборки

  Если вы все-таки решили сделать ремонт перфоратора своими силами, то разборку инструмента следует производить в следующем порядке:

  • Аккуратно снимите рычаг переключения.
  • Отсоедините резиновый колпачок.
  • Разберите патрон: снимите щетки, отвинтите винты и отсоедините корпус.
  • Произведите осмотр, очистите детали, замените неисправные элементы (щетки, подшипники, шестеренки, якорь или др.), смажьте все трущиеся узлы (смазки типа ШРУС использовать не рекомендуется).

  Сборка инструмента производится в обратной последовательности.

  Симптомы неисправностей

  А как же понять, что требуется ремонт перфоратора? Конечно же, самым простым признаком является невозможность включения инструмента. Однако не следует игнорировать и любые другие, даже незначительные изменения в работе устройства. Это, например, могут быть изменения в звуках на холостом ходу или при работе, искры из мотора, дым, запах гари, рывки рабочих органов, внезапные периодические остановки и пр. симптомы. Все это свидетельствует о проблемах, которые надо незамедлительно устранить, чтобы избежать глобальных поломок и дорогостоящего ремонта.

  Основные неисправности перфоратора и их внешние признаки

  Все неисправности агрегата можно разделить на 2 группы: механические и электрические.



  Механические поломки

  Если в перфораторе появляется какая-либо механическая неисправность, то наличие ее можно определить на слух (повышается шум, появляется скрежет).

  Также вы можете ощущать повышенную вибрацию или неприятный запах, исходящий из корпуса агрегата.

  Итак, к механическим поломкам можно отнести следующие:

  • поломка переключателя режимов работы устройства;
  • изношенные резинки ударника и бойка;
  • выход из строя ударного механизма;
  • выход из строя ствола агрегата по причине износа;
  • поломка зубьев шестеренок;
  • поломка зажимного патрона, в результате чего вылетает бур.

  Электрические неисправности

  Неисправности, связанные с электрической частью перфоратора, также могут сопровождаться неприятным запахом из корпуса аппарата, искрением. Также вы можете заметить, что двигатель быстро греется и гудит, не вращаясь, или из него появляется дым.

  К электрическим поломкам аппарата можно отнести такие, как:

  • аппарат не включается;
  • поломка пусковой кнопки;
  • износ щеток;
  • засорение коллектора;
  • нарушение электрических контактов;
  • перегорание обмотки статора или ротора электрического двигателя.

  Какие неисправности бывают у перфораторов Bosch и как их исправить своими руками

  Нет ничего вечного. И самые надежные перфораторы Bosch со временем начинают ломаться. Но любую неисправность можно отремонтировать своими руками, если иметь подробное руководство по выполнению ремонтных работ. Ниже мы предлагаем вам пособие по обнаружению неисправностей в перфораторах Bosch и методику их устранения.

  Содержание:

  • Механические неисправности перфоратора Bosch Перфоратор перестает долбить, но сверлит
  • Перфоратор перестал сверлить, но долбит
  • Рассмотрим варианты, при которых перфоратор не долбит, но сверлит
  • Рассмотрим варианты, при которых перфоратор сверлит, но не долбит
  • Рассмотрим варианты, при которых перфоратор не сверлит и не долбит

  Основными причинами появления поломок являются:

  • неаккуратная работа с инструментом;
  • неправильное хранение перфоратора;
  • большие нагрузки при работе на рабочие органы при долблении или сверлении;
  • перегрев инструмента;
  • длительная работа без перерыва;
  • несоблюдение сроков проведения технического обслуживания.

  Условно неисправности можно поделить на механические и электрические.

  Далее мы рассмотрим неисправности по их принадлежности, разделив на неисправности по механической и электрической части.

  Механические неисправности перфоратора Bosch

  При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.

  Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, отличаются конструкцией промежуточного вала, установкой различных пьяных подшипников.

  Перфоратор перестает долбить, но сверлит

  Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:

  • износились резиновые кольца ударника, бойка, поршня;
  • развалилась обойма подшипника качения;
  • разрушился цилиндр, боек ствола ударного механизма;
  • срезало шлицы муфты сцепления, установленной на промежуточном валу;

  Перфоратор перестал сверлить, но долбит

  Основные причины, при которых перфоратор долбит, но не сверлит, это:

  • ослабела сила конической пружины, прижимающая муфту сцепления;
  • стопорный ролик не фиксирует большую шестерню вала ствола;
  • не держит механизм фиксации инструмента в стволе;
  • Перфоратор не долбит и не сверлит.

  Основными причинами, при которых перфоратор не долбит и не сверлит, являются:

  • срезанные зубья на малой шестерне ротора или на большой шестерне промежуточного вала;
  • не работает электродвигатель перфоратора;
  • нет питания на электродвигатель перфоратора.

  Теперь обо всем по порядку

  Рассмотрим варианты, при которых перфоратор не долбит, но сверлит

  Износ резиновых колец на ударнике, бойке, поршне.

  Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.

  Неисправность устраняется путем замены указанных резиновых колечек на новые.

  При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.

  Развалилась обойма подшипника качения (пьяный подшипник)

  При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

  Устраняется путем полной замены подшипника качения.

  Разрушились цилиндр, ударник, боек ствола ударно механизма

  Бывают случаи, когда закусывается ударник в цилиндре поз.26, что приводит к разрушению цилиндра и невозможности создания давления воздуха в стволе ударного механизма. И вторая причина: разрушение или поломка бойка поз.28, приводящая к искривлению детали и невозможности передачи ударного импульса. Поломки устраняются полной заменой вышедших из строя деталей.

  Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу

  Неисправность устраняется ремонтом муфты сцепления либо ее полной замены. При производстве ремонта на муфте сцепления запиливаются сработанные зубья. Для исправления этого дефекта используется круглый надфиль и бормашина. Муфту зажимают в руке, а бормашиной с соответствующим надфилем выправляют профили зубьев. Аналогично дорабатывают шлицы и на промежуточном валу.

  Рассмотрим варианты, при которых перфоратор сверлит, но не долбит

  Ослабла сила конической пружины, прижимающей муфту сцепления

  Когда сила давления пружины поз.50 уменьшается, муфта сцепления проскальзывает на промежуточном валу, не передавая вращение от малой прямозубой шестерни на большую шестерню поз.22 вала ствола поз.821 ударного механизма. Кстати, на разных моделях Bosch муфты сцепления устроены по разному.

  Стопорный ролик не фиксирует большую шестерню вала ствола

  Большая шестерня поз.22 крепится на валу ствола поз.01 роликом поз.88, прижимается к буртику вала конической пружиной поз.80 и фиксируется стопорным кольцом поз.85.

  Причиной может быть ослабление усилия конической пружины поз.80, разрушение стопорного кольца поз.85, выпадение фиксирующего ролика поз.88.

  Не держит бур механизм фиксации инструмента в стволе перфоратора

  В перфораторах Bosch используются патроны двух типов: SDS-plusи SDS-max. Разница в конструкции фиксирующего механизма.

  Причина в износе усиков растровой втулки патрона, что приводит к невозможности передачи ударного импульса на рабочий инструмент перфоратора.

  Рассмотрим варианты, при которых перфоратор не сверлит и не долбит

  Срезало зубья на малой шестерне ротора

  Происходит проворачивание шестеренок со срезанием зубьев на одной из них, чаще на малой.

  При заклинивании рабочего инструмента и неправильной работе муфты сцепления происходит износ или полное разрушение зубьев шестерен на валу перфоратора и промежуточного вала.

  В данном случае меняется полностью ротор или большая шестерня промежуточного вала.

  Не работает электродвигатель перфоратора

  Причинами не работающего электродвигателя могут быть:

  • короткое замыкание в роторе, статоре;
  • разрушения угольных электрощеток;
  • ослабление крепления щеткодержателей;
  • выгорание ламелей на коллекторе ротора;
  • обрыв обмоток ротора или статора.

  Устраняются перечисленные неисправности ремонтом (перемотка вручную обмотки, замена коллектора и распайка выводов обмоток) или заменой ротора, статора, угольных электрощеток на новые. Основная часть неисправностей электрической части перфоратора Bosch 2-26 подтверждается увеличивающимся искрением в районе коллектора.

  Длина исправных электрощеток не может быть меньше 8 мм. При замене одной щетки, вторая должна меняться автоматически.

  Обмотки ротора или статора могут быть перемотаны самостоятельно своим рукам в домашних условиях.

  Нет питания на электродвигателе перфоратора Bosch

  Причина данной неисправности в обрыве провода, подающего питание к электродвигателю. Чаще всего обрыв происходит в месте входа кабеля в перфоратор. Провод следует заменить на новый или отремонтировать. Неисправность можно определить при помощи тестера. Если нет тестера, неисправность можно найти с использованием фазы питания и отвертки с индикаторной неоновой лампой. Подключая по очереди провода питания, на другом конце при помощи неоновой отвертки определяете наличие или отсутствие фазы.

  Не работает кнопка включения перфоратора. Определяется тестером на КЗ.

  Чаще всего к выходу из строя кнопки перфоратора приводит короткое замыкание конденсатора фильтра. Лучше всего кнопку заменить на новую.

  Общие электрические неисправности перфоратора Bosch 2-26

  Выход из строя перфоратора по электрической части сопровождается появлением запаха гари, сильным нагревом инструмента при работе, появлением большого искрения в районе коллектора ротора перфоратора, плохим срабатыванием переключателя реверса.

  На работу перфоратора оказывает влияние состояние угольных щеток, надежность крепления щеткодержателей и их правильная установка.

  Запах гари появляется при коротком замыкании статора или обмоток ротора.

  Падение мощности перфоратора при увеличении нагрузки характерно при обрыве в обмотках ротора или при малой длине угольных щеток.

  К нагреву перфоратора чаще всего приводит короткое межвитковое замыкание в статоре или роторе.

  Большое искрение в районе коллектора вызвано межвитковым замыканием ротора или выгоранием ламелей коллектора.

  Нарушение работы переключателя реверса происходит из-за подгорания его контактов.

  Но главная причина всех поломок, несвоевременное выполнение технических регламентных работ и замены угольных щеток.

  Угольные щетки требуют замены после 70 часов работы или при изнашивании до 8 мм по длине.

  Мы привели основные причины выхода перфораторов Bosch из строя. Возможно, мы описали не все поломки перфораторов Bosch.

  Если вы знаете другие неисправности у перфораторов Bosch 2-20, 2-24, 2-26, поделитесь с нами.

  Видео замены растровой втулки в патроне Бош 2-26

  Видео: Замена растровой втулки (патрона) на Bosch GBH 2 26 DRE / Как поменять патрон на 2-26

  Видео замены якоря в перфораторе Bosch 2-26

  Видео: Как поменять якорь на 2-26 Bosch (Замена ротора на 2 26)

  • Как отремонтировать патрон и ударный механизм ствола перфоратора makita 2470
    Из-за попадания пыли, грязи, влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работает…
  • Как покрасить потолок акриловой краской: видео-инструкция по окраске своими руками, какая лучше, фото
    Рассказать, как покрасить потолок акриловой краской, профессиональный маляр может, что называется, «не приходя в сознание». И действительно, технология…
  • Как клеить виниловые обои: видео-инструкция по монтажу своими руками, какой клей лучше, фото
    Домашний ремонт – дело хлопотное, особенно это касается внутренней отделки, которая задаёт тон всему интерьеру. Наличие ошибок может испортить весь…

  Алгоритм разборки перфоратора

  Для устранения механических и электрических неисправностей (за исключением поломки электрической вилки) без разборки корпуса агрегата не обойтись. Наибольшей популярностью среди мастеров, как домашних, так и профессиональных, пользуются марки перфораторов Bosch, Makita, Интерскол, Энергомаш. Конструкция агрегатов разных производителей примерно одинакова, поэтому и способы разборки аппаратов будут похожими. Но не следует разбирать аппарат полностью, поскольку собрать его обратно будет сложно. На фото ниже показано, как выглядит полностью разобранный перфоратор.



  Демонтаж патрона

  Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.

  Вначале снимите пыльник (1), сделанный из резины.





  Разбираем корпус

  Если требуется разборка корпуса агрегата, то сначала нужно снять переключатель режимов работы.

  1. Поставьте переключатель в позицию “Удар”. Обычно в этом месте на корпусе нарисован молоток. В случае, когда данного режима нет, поставьте переключатель в позицию “Удар + сверление”.



  Разборка электрической части перфоратора

  Чтобы добраться до электрической части аппарата, если возникли подозрения, что именно здесь может быть поломка, необходимо выполнить следующие действия.

  Открутите шурупы, удерживающие заднюю крышку, и снимите ее.





  Если требуется разобрать бочковой перфоратор, с вертикальным расположением электропривода, то сначала снимается ручка, а затем откручиваются болты, удерживающие двигатель.



  Неисправности перфоратора

  Перфоратор — вещь нужная, упрощающая работу и даже иногда незаменимая для мастера. Но, как и все механизмы, она может поломаться. При поломке перфоратора есть два варианта развития событий: выбросить поломанный и купить новый или попробовать починить его.

  Первый вариант может подойти при условии, что перфоратор дешёвый и проще купить новый. Но если перфоратор брендовый, то купить замену может оказаться и не по карману. Выбросить всегда успеется, а попробовать починить перфоратор самому стоит. По большому счету, вы ничем не рискуете.

  Да и особых навыков для ремонта не потребуется. Но некоторые нюансы всё-таки надо знать.

  Чем что-то ремонтировать нужно постараться уберечь механизм от поломки. Или хотя бы не усугубить поломку механизма. Для этого следует обратить внимание на следующие моменты и немедленно остановить работу перфоратора:

  • запах гари;
  • появление неестественных дополнительных звуков;
  • нестабильная работа или снижение работоспособности перфоратора.

  Если возник хотя бы один из вышеперечисленных моментов, следует немедленно прекратить работу — ваш перфоратор требует ремонта. Но перед тем как приступать к устранению неисправностей перфоратора самому, надо разобраться с его внутренним устройством.

  Устройство перфоратора

  Для ремонта любого механизма нужно разобраться с его внутренним устройством. Итак, перфораторы могут быть двух типов:

  1. С установкой двигателя горизонтально.
  2. С вертикальным двигателем.

  Во всём остальном все детали перфоратора в основном схожи.

  Перфоратор состоит из двух частей: электрической и механической.

  Электрическая часть перфоратора

  1. Основным элементом перфоратора есть двигатель, который состоит из якоря и щёток.
  2. Устройство управления двигателя.
  3. Кнопка пуска и остановки.
  4. Элементы гасящие помехи (конденсатор, дроссели);
  5. Шнур электропитания.

  В некоторых моделях выключатель совмещён с управляющим устройством.

  Механическая часть перфоратора

  1. Редуктор. Крепится на валу мотора.
  2. Муфта сцепления.
  3. Ударно-поступательный механизм.

  ​Вспомогательные механизмы

  Некоторые модели могут быть оснащены дополнительными деталями:

  Устранение неисправностей

  Ремонт перфоратора своими руками имеет некоторые преимущества. Во-первых, ремонт в мастерской — удовольствие дорогостоящее, во-вторых, это может занять значительное время и, в-третьих, поломка может оказаться и не сложной, поэтому исправить её не составит труда и вскоре можно будет продолжить работу.

  Прежде чем приступить к ремонту, агрегат надо разобрать. Для каждой модели есть свои нюансы разборки. Но в большинстве случаев, любая модель складывается из двух частей. передней и задней половинок, соединённые винтами. Прежде чем вывинтить их нужно снять патрон. В некоторых моделях патрон можно не снимать.

  Возможные неисправности и способы их устранения

  Неисправности могут быть также двух видов: связанные с электрической частью перфоратора и механические поломки.

  Неисправности электрочасти

  Очень хорошо если под руками есть тестер. Он упростит задачу поиска неисправности. Если такого нет, нужно поочерёдно пересмотреть все электрические части устройства.

  Устройство не включается.

  Это может быть из-за обрыва провода. Очень часто шнур обрывается возле самой ручки.

  Заменить весь кабель или укоротить его часть в том месте, где произошёл обрыв. Если разрыв произошёл где-то посредине, зачистить его от изоляции, соединить части, аккуратно заизолировать шнур.

  Плохой контакт элементов пускового механизма.

  Такая поломка может произойти из-за окисления или перегорания контактов.

  Почистить элементы или заменить на новые.

  Поломка гасящего механизма.

  От большой нагрузки части этого механизма просто сгорают.

  Заменить горелые части. Если таковых нет, то можно подключить двигатель напрямую. но следует учесть, что при таком способе устранения неполадки, износ мотора увеличивается в несколько раз. Его лучше использовать только в крайних случаях.

  Перегорание УУД. Тут без вариантов — нужно менять механизм.

  Пробитая обмотка. Такую поломку самому вряд ли удастся исправить. Нужна перемотка.

  Внутри видны искры.

  Искры могут быть следствием того, что щётки неплотно прилегают к якорю. Такая неисправность возникает по двум причинам. износ щёток или в результате попадания влаги внутрь корпуса щётки отсырели.

  Вставить новые щётки или подсушить их почистить мелкозернистой шкуркой.

  Это также может свидетельствовать об окислении якоря вследствии попадания влаги.

  Почистить якорь. Важно эту процедуру проделывать аккуратно. чтобы не повредить обмотку. Лучше всего для этого подойдёт ластик или ватный тампон, смоченный спиртом.

  Из перфоратора пошёл дым.

  Дым из устройства идёт из-за проблем со щётками. Важно время от времени и осматривать, потому что если они сотрутся и на рабочей поверхности появятся провода, это приводит к появлению дыма и царапанию якоря. Ещё одной причиной появления дыма может быть заедание мотора. Вследствие этого нагревается и дымит обмотка.

  Визуально осмотреть все элементы. Если проблема в щётках — заменить, в случае заедания мотора — устранить неисправность (ниже в механических повреждениях есть описание).

  Механические неисправности

  С механическими повреждениями немного сложнее: перфоратор состоит из многих деталей, поэтому сразу установить причину поломки может и не получиться. Главное, внимательно визуально осмотреть все детали. а после выявления поломки аккуратно её устранить. Вот основные возможные повреждения, которые можно исправить своими руками.

  Устройство включается, но не долбит.

  • Переключатель. Большинство устройств оснащены переключателями режимов работы. Этот механизм и подвержен поломкам. Если перфоратор перестал долбить, скорее всего причина в выработанных пальцах переключателя. Во время работы они постоянно контактируют с вращающимися деталями и это приводит к износу.
  • Сломался отросток фиксатора, удерживающий его в корпусе редуктора, что способствует самопроизвольному переключению режимов. Можно и не менять фиксатор, если вас не смущает эта проблема, перфоратор-то все равно будет работать.

  Заменить переключатель. Но если подходящего переключателя нет, а работу нельзя остановить, то можно развернуть изношенную деталь на 180 градусов и можно продолжить работу.

  • Патрон. Эта часть механизма поддаётся наибольшей нагрузки, что может привести к его поломке. Если такое случилось с патроном, то его следует заменить. Единственное, что может продлить срок службы — это профилактический уход за ним: промывание от пыли бензином, чистка от грязи и т. д.
  • Компрессорное кольцо и боек. Их поломка может произойти из-за больших нагрузок. При сильных нажатиях уменьшается ход бойка, что и приводит к неисправности. При поломке выход один — менять.
  • Редуктор. При неисправности редуктора нужно его аккуратно разобрать и поочерёдно проверить все детали. Самым уязвимым местом редуктора есть подшипник. Первым делом проверяем его целостность. При необходимости его меняем. Если же он цел, причина может быть в посадочном месте. Оно может выработаться и плохо держать подшипник. В таком случае придётся менять сам корпус перфоратора. Могут прийти в негодность шестерни редуктора. Визуально их легко выявить, но починить не получится — придётся менять.
  • Утечка масла. При утечке (следует отметить, что такое случается крайне редко) следует заменить сальник. Находится он в шейке корпуса.
  • На работу может влиять и попадания грязи. Об этом свидетельствует треск или скрежет. Для избежания подобной проблемы, регулярно проводите чистку и смазывание внутренней части перфоратора. Важно использовать смазку только одного типа, такую же, какую использовали до этого.

  Профилактические меры

  Поломку лучше предупредить, поэтому лучше придерживаться следующих рекомендаций.

  1. Два раза в год менять смазку.
  2. Раз в полгода профилактический осмотр щёток.
  3. Каждый раз после работы тщательная чистка.
  4. Перед работой заднюю часть сверла или долота смазывать для уменьшения нагрузки на боёк.

  Если перфоратор перестал нормально работать или случилась поломка, почитайте инструкцию и внимательно его осмотрите. Перед тем как приступить к ремонту своими руками, реально оцените свои возможности.

  Если уверены — попробуйте починить своими руками, в противном случае же, если сомневаетесь, то лучше обратитесь к специалисту.

  И помните, что уже чиненные механизмы не подлежат гарантийным обязательствам и их с неохотой берут сервисные центры на ремонт.

  • Николай Иванович Матвеев

  Какие самые частые неисправности перфоратора?

  У перфоратора, как у любого электроинструмента, могут случаться время от времени поломки и неисправности. Сегодня я расскажу, какие из них самые частые и как их вовремя предотвратить.

  Всю конструктивную схему перфоратора можно разделить на электрическую и механическую части. Из наиболее характерных поломок электрики, которые можно исправить в полевых условиях самому, отмечу неисправность пусковой кнопки и износ щеток. Проблемы с двигателем («прострел9raquo; обмотки, механическая или электро поломка якоря и т.д.) должен решать профессиональный электрик-обмотчик.

  Кнопка и графитовые щетки могут идти даже в допкомплекте к новому инструменту. Найти их на рынке, или заказать в интернете, труда не составит. Важно лишь запомнить, а еще лучше сфотографировать положение контактов заводского подключения, и обратить внимание на конфигурацию и зажим по месту щеток.

  Корпус разобрать сможет любой мастер, даже далекий от решения электрических задач. Поломку можно вовремя распознать по чрезмерному искрению, пробиваемому на корпус, шуму и характерному запаху гари от корпуса. Не стоит доводить инструмент до окончательного сгорания, поскольку это может привести к серьезным поломкам двигателя.

  Практичнее всего купить эти недорогие расходные части заранее, и произвести их замену вовремя.

  Механические узлы приходят в негодность в результате чрезмерной запыленности, попадания грязи и твердых частиц в подвижную часть, или из-за превышения допустимых нагрузок на ходовую в работе.

  Их заменять, кроме, разве что, готового патрона, несколько сложнее. Про запас их тоже вряд ли напасешься. Лучшим способом избежать внезапных поломок будет профилактический осмотр в ремонтной мастерской.

  Там подберут и смазку, и подшипники, и ударные комплектующие. Как вариант можно держать наготове дублирующий инструмент.

  Вовремя обнаруженная и предотвращенная поломка сохранит рабочим перфоратор, и не даст остановиться заказу в неподходящий момент. Мастерам стоит помнить, что ломается инструмент не тогда, когда он лежит без дела дома, а в самый разгар работы, и нужно быть готовым к этим неурядицам и вовремя их предотвратить.

  Замена щеток электродвигателя

  Главным признаком того, что пора менять щетки – это образование повышенного искрения в области коллектора электромотора, быстрый нагрев держателей щеток, а также запах гари. Когда щетки не изношены, то искру можно увидеть только под ними. В противном случае, искру видно по всему кругу коллектора.

  Наличие искры по кругу коллектора при неизношенных щетках является признаком износа подшипников, нарушения изоляции ротора или статора, прогорания пластин коллектора, перегорания статора или ротора.

  Еще одним признаком того, что сгорел статор, можно назвать наличие искр только под одним электродом. Если у вас есть тестер, то им можно проверить статор и ротор: замерьте поочередно сопротивление на роторе и статоре. Если оно одинаково на обеих обмотках, значит, со статором все в порядке. Если вы заметили у вашего перфоратора явные признаки проблем с ротором или статором, то придется нести аппарат в сервисный центр для ремонта. Что касается щеток, то их можно поменять самостоятельно.

  Схема устройства ударного механизма, его неисправности и ремонт

  Ударные механизмы перфораторов отличаются по своей конструкции, в зависимости от того, к какому семейству принадлежат аппараты. Поэтому и ремонт данных механизмов будет происходить по разным принципам.

  Бочковые перфораторы

  Перфораторы с вертикальным расположением двигателя обычно имеют ударный блок на основе кривошипно-шатунного механизма (КШМ). Ниже приведена схема ударного механизма такого типа.



  На следующем фото показан аппарат в разрезе, где можно увидеть место расположения КШМ.



  Ударный механизм агрегата с вертикальным двигателем может иметь следующие неисправности. У шатунного механизма имеется отдельный подшипник, который установлен на кулачке колеса с эксцентриком, но иногда он может быть расположен в основании шатуна. В некоторых моделях перфораторов на этом месте может быть установлен подшипник скольжения (вместо подшипника качения), требующий постоянного наличия смазки. Если ее нет, или она уже застарелая, то этот узел изнашивается. При ремонте придется полностью заменить шатун и эксцентриковый бочонок.



  Еще одна распространенная проблема — сломался боёк. Данную неисправность можно вычислить, если вы заметили, что на вашем перфораторе больше нет удара. Чтобы добраться до бойка, потребуется полная разборка ствола устройства. Делается она следующим образом.

  Отсоедините ствол от корпуса перфоратора, снимите патрон (см. описание выше). Постучите стволом о стол, чтобы из него вывалился поршень. Возьмите резиновый молоток и выбейте ствол из корпуса.











  В данном случае боёк целый. Но если он сломан, то замените его на новый. Также следует обращать внимание на уплотнительные резинки и на сальники в корпусе ствола. Если они изношены, то подлежат замене.

  Перфораторы пистолетного типа

  Устройство ударного механизма у агрегата пистолетного типа немного отличается от такого же по назначению механизма, установленного в аппарате бочкового типа.



  Главное его отличие в том, что поршень приходит в движение не при помощи шатуна, а от качающегося (“пьяного”) подшипника. Поэтому, самая частая поломка данного узла – это износ “пьяного” подшипника, который требуется заменить.



  На следующем фото показан разрушенный “пьяный” подшипник, который является причиной того, что перфоратор перестал долбить.



  Снимается качающийся подшипник с помощью плоской отвертки, которой нужно подцепить скобу, и извлечь ее. После этого, подшипник легко отделяется от корпуса редуктора.



  При замене развалившегося подшипника следует хорошо промыть редуктор, так как именно в его корпусе могут остаться осколки сломанной детали.



  После прочистки и установки нового подшипника, следует нанести жирный слой смазки в этот блок.

  Прочие механические поломки и их устранение

  Кроме поломок, связанных с ударным механизмом, в перфораторе могут возникать и другие механические поломки.

  Переключатель режимов

  Бывают случаи, когда выходит из строя переключатель режимов агрегата. В основном, это происходит из-за засорения пылью данного узла. Чтобы починить переключатель, потребуется отсоединить его от корпуса (как это сделать см. выше) и прочистить от загрязнений. Если вы обнаружите какие-либо поломки пластмассовых частей переключателя, то его придется заменить.

  Шестерни с косым зубом

  Причина того, что аппарат перестал нормально работать, а именно, перестал сверлить и долбить, может крыться в износившихся зубьях на валу ротора.



  Если это произошло, то зубья будут изношены и на промежуточной косозубой шестерне.



  Данная проблема возникает при заклинивании инструмента или неисправно работающей муфте сцепления. Поломка устраняется заменой промежуточной шестерни и ротора двигателя.

  Бур не держится в патроне

  Причиной того, что перфоратор не держит бур, кроется в поломке патрона и износе входящих в его состав деталей:

  • произошла деформация шариков;
  • износилось ограничительное кольцо;
  • дала просадку фиксирующая пружина.

  Потребуется разобрать патрон и заменить проблемные детали.

  Бур застрял в перфораторе

  Причины того, что бур застрял в патроне аппарата, могут быть следующие.

  1. Перед установкой оснастки, вы не нанесли на ее хвостовик смазку. Потребуется отодвинуть уплотняющую резинку патрона и впрыснуть в место посадки инструмента WD-40.
  2. Под шарики попала пыль. Выполните ту же операцию, что и в пункте выше.
  3. Если вы использовали в перфораторе обычное сверло, вставленное в переходник, то также обработайте его жидкостьюWD-40, подождите пару минут, и, слегка постукивая молотком по поверхности зажима, расшатывайте в разные стороны оснастку. Обычно после этих действий зажимные кулачки разжимаются и позволяют извлечь сверло.
  4. Хвостовик инструмента расклепался. Потребуется сначала залить жидкость WD-40 и попробовать вытащить бур. Если ничего не получается, то нужно разобрать патрон и выбить оснастку. Также можно воспользоваться советами, как достать застрявший в аппарате инструмент, из этого видео.

  Автор: Payalnik, 25 января 2013 в Общий

  Возможные неисправности, причины их появления и способы устранения

  Чтобы отремонтировать перфоратор своими руками, следует сначала определить внешние проявления неисправностей.

  Перфоратор не бьёт

  Если перфоратор при переключении в режим удара перестал бить, но при этом бур вращается, наиболее вероятно, что повреждён плавающий подшипник. Решением проблемы будет замена его новым.

  Вторая возможная причина — нарушение работы ударного механизма. Часто при перегрузках в работе раскалывается стальной боёк, это приводит сначала к ослабеванию удара, а затем и к полному его отсутствию. Боёк необходимо заменить.

  Третий вероятный повод — износ или поломка поршневой группы перфоратора. Заменить следует гильзу и поршень.

  Перфоратор не крутится и не сверлит

  Если при нажатии кнопки пуска патрон в режиме сверления не вращается, предварительно причину можно определить по звуку. Если электромотор гудит, но не крутит патрон, скорее всего, что-то не даёт ротору вращаться внутри редуктора. Что случилось с двигателем, придётся выяснять, разбирая механическую часть инструмента.

  Если же при включении двигатель не гудит, более вероятно, что произошла поломка мотора. Вскрыв крышку прибора, необходимо определить, что именно привело к такому явлению. Это может быть обрыв цепи питания, поломка кнопки пуска или короткое замыкание в обмотках катушек. При помощи тестера определяется конкретная причина и делается соответствующий ремонт.

  Бур не держится в патроне и вылетает

  Недержание оснастки перфоратора может случиться в процессе длительной эксплуатации. Бур или зубило, вставленное в патрон, не держится и вылетает во время работы. Таким инструментом не только невозможно продолжать долбление, это ещё и очень опасно — вылетевшее зубило может нанести травму.

  Причина недержания оснастки кроется в износе или поломке патрона. Патрон необходимо разобрать и определить, в чём заключается проблема. Возможно, деформировались шарики, появилась выработка на ограничительном кольце или просела фиксирующая пружина. Обычно после замены испорченной детали патрон снова начинает функционировать нормально.

  Видео: почему вылетают свёрла из перфоратора

  Искрят щётки

  Искрение щёток — довольно распространённое явление при работе инструментом в условиях повышенной запылённости. Как правило, искрение является следствием выработки материала самих щёток. Исправить ситуацию поможет замена последних на новые, искры вылетать больше не будут.

  Если же нет, причину нужно искать в обмотках статора или ротора. Вполне возможно, что большое количество пыли, проникающей в двигатель, привело к истиранию защитного лака, покрывающего медные проводники. А это влечёт за собой короткое замыкание. Наличие межвиткового замыкания проверяется электротехническими приборами (мультиметром).

  Профилактическое обслуживание инструмента: замена щёток, смазка подшипников рабочего вала ротора и дополнительное покрытие лаком обмоток на катушках снизят вероятность поломок.

  Кроме того, следует учитывать, что пыль может налипать на смазку подшипника, находящегося рядом с коллектором. Чтобы это предотвратить, коллектор обезжиривают при помощи тампона, смоченного в спирте или растворителе.

  Перфоратор сильно греется

  Если перфоратор во время работы чрезмерно нагревается, это явный признак нарушения нормальной работы электродвигателя. Прежде всего для предотвращения перегрева надо соблюдать режим эксплуатации прибора:

  • делать паузы через определённые промежутки времени;
  • после нагрузок давать инструменту возможность поработать на холостом ходу.

  При сверлении рекомендуется применять периодический режим: максимальную мощность прикладывать не более 1 минуты, затем на 3–4 секунды включать холостой ход.

  Если же температура корпуса не снижается, то нужно сделать ревизию электромотора. Ощутив характерный запах из-под кожуха инструмента, нужно немедленно прекратить работу и отключить прибор из сети. Разбирать его можно только после полного остывания.

  Перфоратор не держит патрон

  Иногда бывает ситуация, когда на работающем перфораторе слетает патрон вместе с оснасткой. Это происходит вследствие износа крепления корпуса патрона на конце растровой втулки, которое представляет собой стопорное кольцо. При его поломке фиксация нарушается и во время толчка слетает резиновый пыльник, за которым следуют пружина и шарики.

  Восстановить нормальную работу патрона можно установкой нового стопорного кольца. Делается это быстро и не требует никаких дополнительных приспособлений кроме обычной отвёртки.

  Похожие публикации:

  1. Как открыть аккумулятор макита к шуруповерту
  2. Как отрегулировать бензопилу хускварна 137
  3. Как отрегулировать карбюратор хускварна 137
  4. Как подключить пылесос к лобзику макита 4329
