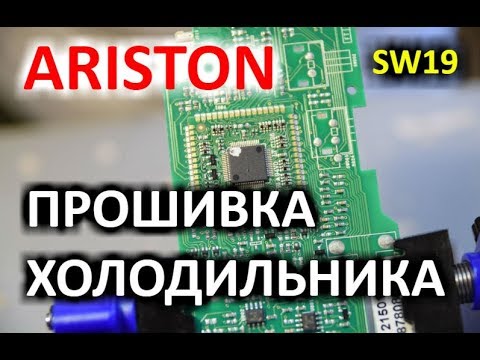

Прошивка холодильника Ariston
В данном видео мы поделимся с Вами методикой прошивки холодильника Ariston, как подобрать для него прошивку и где ее скачать, как сконвертировать и залить на сам процессор, так же мы пройдемся по основным понятиям по замене данных процессоров, если они сгорели и больше не откликаются на команды, стоит отметить гениальность ума инженеров, которые не продумали защиту от коротыша в лейфе данного холодильника, чем обеспечили нас (мастеров) работой на долгие годы. Не забывайте подписаться на канал и ударить в колокольчик Удачи в ремонте! Форум мастеров — ��sw19.ru/forum Онлайн сервисы и прошивки — ��bineep.ru/ Интернет-магазин ��texnomag.ru/ — Контакт ��vk.com/sw19ru Одноклассники ��ok.ru/sw19ru Инстаграмм ����instagram.com/sw19ru/ Твиттер ��twitter.com/alexragulin Фейсбук ����facebook.com/sw19ru/
когда же настанет то время когда этих западных мудаков послать на XYZ со своими платами как для космического корабля , усложнили самые простые вещи . А надо то всего лишь включить компрессор , тэн если надо и вентилятор . Старая добрая схема ноу фроста работает по 40 лет и делать термостат не алюминиевой а с медной трубкой , цена которой даже в розницу 70 р метр
Здравствуйте, после ремонта платы Индезит ( скачок напря-я) , заработала заслонка , но, как говорит мастер прошивка не встала. В чём могут быть проблемы.?-не можем выставить температуру в верхней камере , кнопка плюс дисплея не издает звуковой сигнал и установлена ( случайно согнана на +2) , морозилка работает. А верхняя камера , то слишком сильно -за плюс 10, а может, и больше, то внизу там фрукты подмерзают после очередного приезда гуру. сам он говорит, причину не знаю, пытаюсь подобрать режим ( каждый раз забирает плату и бегает в машину) Может, посоветуете по ситуации?
Спасибо отличная работа.
Этот сайт с прошивками уже платный.
подскажите пожалуйста. Неисправность устранил, а ошибка осталась. Как удалить ошибку с холодильника аристон HBD1201.4F
доступ платный 990р на год. зря лайк поставил
НЕТ ТАМ НА ХОЛОДИЛЬНИКИ ПРОШИВОК И НА ИНДЕЗИТ ТОЛКО НА СТИРАЛЬНЫЕ МАШИНЫ ВЫХОДЯТ
Тоже холодильник хотпоинт-аристон RMBH1200F.019. Мастер диагностировал что накрылся процессор sp101655. он на али стоит копейки. Но, нужно прошивать. В нашей деревне это никто не делает. Надо тоже заменить процессор и его прошить как у вас? Или всю плату тоже надо еще отдельно прошивать еще? И чем прошивать? usbdm программатором?
Спасибо, видео понравилось, лайк!
Где купить тонкую плату и сколько стоит спасибо
Подскажите пожалуйста, нет ли у вас схемы на данный блок управления? Интересен номинал симистров в цепи питания, а найти нигде не могу. Или может подскажете ссылку, где можно найти схему. Заранее благодарен.
Приветствую, и спасибо за ваши видео.У меня просьба, в данный момент в ремонте еазодится холодильник с таким же модулем, на плате выгорел диод шунтирующий реле запуска компрессора,
Могу я вас попросить фото данного диода или его маркировку?
Почему прошивка от СМА, а в описании холодильник?
Доброго вечера. Подскажите пожалуйста. У меня такая же плата в холодильнике хотпоинт аристон. Не включает вентилятор. Говорят ошибка ОЗУ. Подскажите это серьёзна. И сколь у вас будет стоит навая плата?
У меня беда с таким же модулем. Не управляет оттайкой. На управляющем тэном оттайки симисторе постоянно напряжение 220, даже при выключенном холодосе. Не пойму что там неисправно, симистор менял, все равно тэн не греет. Не пойму что им управляет и как его запускать. Сам в электронике ни бум бум
Как заметило уже несколько человек, вроде бы должен перепрошиваться холодильник,но когда объясняющий искал прошивку,вбивал данные от СМА iwuc4105,это раз,потом когда были проблемы с подключение процессора,не сказали что случилось,может у людей такая же проблема,а они не знают как решать. Допустим, решили,НО когда в программе выбирали прошивку(что бы уже залить),то там другое вообще другое название. Почему? С холодильником Аристон проблема,не запускался вентилятор,сам он рабочий,перепаяался транзистор,чуть поработал,и опять перестал,ещё другие варианты пробавали. В итоге решили попробовать перепрошить,ну порядок был по видео и . Холодос( youtube.com/results?search_query=%23ecft1813hl #ecft1813hl ) вообще стал мертвым грузом. Ни дисплей не работает,ни лампа внутри. Тупо,но пробовали и выбранные прошивки в видео,и третью магически образом появившаюся,но результат один. Что я мог сделать не так?
Если микросхема не знаешь какой, как узнать номер его? У меня она сгорела прямо с микросхемы отверстии вышли. Точно такая же плата. Скажите пожалуйста какой номер на вашем плате может одно и тоже.
Прошивка холодильника Ariston
В данном видео мы поделимся с Вами методикой прошивки холодильника Ariston, как подобрать для него прошивку и где ее скачать, как сконвертировать и залить на сам процессор, так же мы пройдемся по основным понятиям по замене данных процессоров, если они сгорели и больше не откликаются на команды, стоит отметить гениальность ума инженеров, которые не продумали защиту от коротыша в лейфе данного холодильника, чем обеспечили нас (мастеров) работой на долгие годы. Не забывайте подписаться на канал и ударить в колокольчик Удачи в ремонте! ————————————————————— Форум мастеров — Онлайн сервисы и прошивки — Интернет-магазин ————————————————————— Контакт Одноклассники Инстаграмм Твиттер Фейсбук
Влад Обуховский
минуточку. видео называется'прошивка холодильника'. а шьёте прошивку для стиралки в холодильник. лично мой голос 'отстой вам'��������
Юрий Кобзев
когда же настанет то время когда этих западных мудаков послать на XYZ со своими платами как для космического корабля , усложнили самые простые вещи . А надо то всего лишь включить компрессор , тэн если надо и вентилятор . Старая добрая схема ноу фроста работает по 40 лет и делать термостат не алюминиевой а с медной трубкой , цена которой даже в розницу 70 р метр
Acer Tvicer
Здравствуйте, после ремонта платы Индезит ( скачок напря-я) , заработала заслонка , но, как говорит мастер прошивка не встала. В чём могут быть проблемы.?-не можем выставить температуру в верхней камере , кнопка плюс дисплея не издает звуковой сигнал и установлена ( случайно согнана на +2) , морозилка работает. А верхняя камера , то слишком сильно -за плюс 10, а может, и больше, то внизу там фрукты подмерзают после очередного приезда гуру. сам он говорит, причину не знаю, пытаюсь подобрать режим ( каждый раз забирает плату и бегает в машину) Может, посоветуете по ситуации?
Информация о холодильниках от
считай-выложи(пришли)-проверю.
плата 4080.02.600 с серой наклейкой на реле?
только пож., считывай 93с86 как 16ти ричную.
сопротивления датчиков в момент ошибочного поведения?
| Холодильник отрабатывает обе камеры до первого выключения,потом работает только на морозилку |
Думаю просто у вас утечка
К вопросу о прошивке:
Была ли задержка включения компрессора в7-9 мин после включения БХП?
Если температора в МК не поднялась, а компрессор включился — то он работает на ХК
и банальная недостача фреона приведет к похожим симптомам.
Если аппарат выключен, то криминала в сопротивлениях нет. Они соотв 20С и 13С.
Но болле интересно их изменение в процессе работы.
Ничего не напутал с нумерацией контактов на датчики?
На эту плату , увы, у меня прошивки нет.
17ком = -12С
7ком = +4С
20ком = -16С
Похоже, С учетом, что на задней стенке — это не на испарителе да и термометр термометру.
и еще,
На этой плате вывод 2 и 5 — это общие для датчиков
1,3,4,6 — соотв. — датчики
Если датчик включен как 3-4 то это не верно!
Вне зависисмости с какой стороны считать нумерацию!
Задержка включения мотора-компрессора была?
Если аппарат выключен, то криминала в сопротивлениях нет. Они соотв 20С и 13С.
Но болле интересно их изменение в процессе работы.
Ничего не напутал с нумерацией контактов на датчики?
На эту плату , увы, у меня прошивки нет.
Это хороший признак, что была задержка.
Нет. 6-NC
4-5 ДвоздМК
2-3 ДвоздХК
1-2 ДиспМК
2 и 5 имеют соединение по плате.
""Сопротивление всех трех датчиков должно быть одинаковым при +20 ? ""
в идеале — да (реально есть ошибка +\- 1. 2 градуса) как и при любой другой РАВНОЙ т-ре .
В сети доступен сервис мануал.
Нет. 6-NC
4-5 ДвоздМК
2-3 ДвоздХК
1-2 ДиспМК
2 и 5 имеют соединение по плате.
Изображения
| разьём датчиков.bmp (900.1 Кб, 87 просмотров) |
Что делать. что делать? Извечный вопрос!
Если на 100% не уверен — отсоедини датчик, подключи "прокалиброванный температурой" переменник (сервис уже нашел ?- там таблица сопротивления-температура)
100к (оч. полезная штука для диагностики) и поставь ту температуру, которую считаеш нужной. Посмотри на реакцию модуля.
Прошивка холодильника Ariston
Молодцы! Александр, спасибо за улучшение сайта по прошивкам. Удобнее стало подбирать.
Если будут вопросы или найдете проблему обязательно пишите
Здравствуйте ! Краткость сестра таланта ! Хороший обзор. Лайк !
Спасибо, но там уже проц ренесановский сгорел на индикации, прошивку дали, серега в понедельник будет шить
действительно все подробно и понятно. лайк + однозначно.
Спасибо отличная работа.
Подскажите пожалуйста, нет ли у вас схемы на данный блок управления? Интересен номинал симистров в цепи питания, а найти нигде не могу. Или может подскажете ссылку, где можно найти схему. Заранее благодарен.
+ спасибо за видос. Пакет с книжечкою вчера пришёл, правда полностью открыт и потом на скотч посажен, но книжечка не пострадала ( может таможня или контразведка интересовались содержимым. )))) ). Уже прочел — понравилось, как раз то , что мне нужно. Мне собственно больше интересовало не сам процесс как и чем прошивают стиралки, а базовые принципы которые могут послужить трамплином для более углубленного изучения этой кухни. И за ссылки спасибо — на днях зарегистрируюсь, буду черпать инфу дальше. Кстати, подставка для плат у меня такая же, довольно не плоха за свою цену. Юзаю её уже года 3
В как модуля которые побольше зажимаете?
В основном приходится Миниселы, Вавэ, Ево 2, иногда попадаются еще Ево 1, в подставку пихать . Корейцы реже или там в основном непропай в перемешку с «холодцом» или Кренки летят, как исключение Улнэхи ,так что я их чаще на месте у клиентов ремонтирую. На Ево 2 и Ваве это или кондеры напухли — что тоже сразу на месте меняю, или через переферию привет на симисторы пришёл, тогда смотрю по времени, ковырять на месте или домой забрать
Спасибо, видео понравилось, лайк!
Спасибо за видео урок
Это наверное больше не урок, а небольшой видео рассказ о решение проблемы, так как для урока нужно быть точно уверенным в своих действиях, а мы можем и ошибаться в чем то, но холодильник после ремонта работает
а не ошибается только тот, кто не чего не делает.а вся жизнь-это череда проб и ошибок, ВСЕ РАВНО СПАСИБО ЗА ВАШИ ТРУДЫ
Где купить такую плату и сколько стоит спасибо
Приветствую, и спасибо за ваши видео.У меня просьба, в данный момент в ремонте еазодится холодильник с таким же модулем, на плате выгорел диод шунтирующий реле запуска компрессора,
Могу я вас попросить фото данного диода или его маркировку?
Хорошая работа!
Объяснение отличное.
Алессандро выбрал хорошего соавтора!
SW19RU в хороших руках
Александр, я что то не понял или. прошиваем холодильник прошивкой СМА на платформе ARCADIA ? Почему нет сервиса по проверке и скачиванию прошивок для холодильников?
Спасибо за видос!
@ТЕХНОМАГ Вопросик хочу задать. Есть встройка аристон на таком модуле, перестал морозить, нашли утечку — устранили- заправили. Холодос стал странно работать после этого. Набирать холод стал начинать с морозилки а не как обычно сверху. Подключить верх можно только нажатием «cool», тогда клапан щелкает и переключает на х.к. Датчики все ок, 10кОм. Осталось грешить только на модуль. Может такое быть связано со слетевшей прошивкой? спасибо
Приветствую! Я так понимаю контроллер не имеет флешь памяти?! Т.е. прошивается 1 раз?
Спасибо, про что еще снять?
SW19 Клуб Мастеров Бытовых Услуг ,
по Ремонту инвекторных сплит-систем ,основные поломки
Тоже холодильник хотпоинт-аристон RMBH1200F.019. Мастер диагностировал что накрылся процессор sp101655. он на али стоит копейки. Но, нужно прошивать. В нашей деревне это никто не делает. Надо тоже заменить процессор и его прошить как у вас? Или всю плату тоже надо еще отдельно прошивать еще? И чем прошивать? usbdm программатором?
Почему прошивка от СМА, а в описании холодильник?
Где купить тонкую плату и сколько стоит спасибо
можно ли перепрошить процессор HD6433662C83H (стиральная машина Indesit wisl83) программатором TL866A, если при включении вилки в розетку выдаёт код ошибки 03 и включается насос на слив, или эти процы одноразовые? хотелось бы узнать подробнее или видео прошивки с TL866a
Обязательно снимем, а комовского программатора у Вас нет?
Давай видио по диагностике плат.
Что понимаете под диагностикой?
Какой проц вы меняли? У товарища на морозилке атмега 32 накрылся
Если микросхема не знаешь какой, как узнать номер его? У меня она сгорела прямо с микросхемы отверстии вышли. Точно такая же плата. Скажите пожалуйста какой номер на вашем плате может одно и тоже.
Видос супер.Лайк однозначно.Можете подсказать почему на холодильнике хотпоинт АристонНБТ1201.4NFSH на термофуз датчик оттайки,идёт 176 вольт,а не 220в так и должно или что-то не исправно в модуле?Перестал работать режим оттайки.Спасибо
Мультик цифровой или аналоговый, нагрузка(амперчики) идет?
Мультик цифровой.Модуль точь в точь такой как вы пояите.почему питание на термофуз идёт 120 вольт а не 176
я ошибся в описании,извините.там на модуле стоит может я неправильно его назову термистор или ионистор на трёх ножках как он прозваниваеся и какой его аналог я думаю что он не открывается.Показывает 200 ом.Подскажите пожалуйста.Нигде не могу найти схему на этот модуль.
Извините,но зачем процессор выпаевать? нельзя сразу прошить
Его прошивали потому что родной был мертвый КЗ по питанию
Здравствуйте, после ремонта платы Индезит ( скачок напря-я) , заработала заслонка , но, как говорит мастер прошивка не встала. В чём могут быть проблемы.?-не можем выставить температуру в верхней камере , кнопка плюс дисплея не издает звуковой сигнал и установлена ( случайно согнана на +2) , морозилка работает. А верхняя камера , то слишком сильно -за плюс 10, а может, и больше, то внизу там фрукты подмерзают после очередного приезда гуру. сам он говорит, причину не знаю, пытаюсь подобрать режим ( каждый раз забирает плату и бегает в машину) Может, посоветуете по ситуации?
Ардуино и три релюшки, и програмируй как хочешь
@Rumbam Bar Взял новую плату в Липецке +1000 за прошивку, звонят, -по шильдику холодильника прошивка не встает и ключ индезитовский вроде был. В Москве криво-косо загнали х знает что, содрав бабла , температуры начали гулять-прошивка не встала . У третьего в Москве -обнулил 30 ошибок после второго, -вот она, кривая прошивка, и молчит. в верхней камере-морозилка снизу +12 , и как быть? -Зачёт?
@Acer Tvicer Eliwell-974
@Rumbam Bar я не спец-контроллер подключают в параллель с платой?
@Acer Tvicer выкинуть родную плату и поставить этот универсальный контроллер, компрессор, вентилятор и Тен оттайки подключить к нему к контактам согласно схеме, + датчики так же. Специалистом не нужно быть. Настроить температуры в менюшке, согласно инструкции.
Незнаю,как сейчас, но года три назад у нас в Архангельске, холодильник с поломкой мозгов отправили в утиль)
А сейчас они вполне ремонтопригодны, но нужно еще смотреть на сами мозги, Вы не работали с инверторами?
SW19 Клуб Мастеров Бытовых Услуг Не приходилось, большую часть промышленного характера
У меня беда с таким же модулем. Не управляет оттайкой. На управляющем тэном оттайки симисторе постоянно напряжение 220, даже при выключенном холодосе. Не пойму что там неисправно, симистор менял, все равно тэн не греет. Не пойму что им управляет и как его запускать. Сам в электронике ни бум бум
Термопредохранитель на испарителе меняли? Он одноразовый
Доброго вечера. Подскажите пожалуйста. У меня такая же плата в холодильнике хотпоинт аристон. Не включает вентилятор. Говорят ошибка ОЗУ. Подскажите это серьёзна. И сколь у вас будет стоит навая плата?
Такая же канитель,встает вентилятор и в холодильнике тепло,спасаемся пока кнопкой вкл/выкл.хватает на 1-2 дня.Подскажите как вышли из ситуации!?
@Vova IvanovЗдравствуйте. Такая же проблема. Решили свою?
Как заметило уже несколько человек, вроде бы должен перепрошиваться холодильник,но когда объясняющий искал прошивку,вбивал данные от СМА iwuc4105,это раз,потом когда были проблемы с подключение процессора,не сказали что случилось,может у людей такая же проблема,а они не знают как решать. Допустим, решили,НО когда в программе выбирали прошивку(что бы уже залить),то там другое вообще другое название. Почему? С холодильником Аристон проблема,не запускался вентилятор,сам он рабочий,перепаяался транзистор,чуть поработал,и опять перестал,ещё другие варианты пробавали. В итоге решили попробовать перепрошить,ну порядок был по видео и . Холодос( #ecft1813hl) вообще стал мертвым грузом. Ни дисплей не работает,ни лампа внутри. Тупо,но пробовали и выбранные прошивки в видео,и третью магически образом появившаюся,но результат один. Что я мог сделать не так?
подскажите пожалуйста. Неисправность устранил, а ошибка осталась. Как удалить ошибку с холодильника аристон HBD1201.4F
Вроде ремонт холодильника был, почем прошивка от стиральной машины ? Или я что-то не так понял.. ?
.
как опознать что слетела прога в микроконтроллере или убит он напрочь и следует его замена?
Подключаем к программатору USBDM и нажимаем детект texnomag.ru/products?search=usbdm
НЕТ ТАМ НА ХОЛОДИЛЬНИКИ ПРОШИВОК И НА ИНДЕЗИТ ТОЛКО НА СТИРАЛЬНЫЕ МАШИНЫ ВЫХОДЯТ
Программатор USBDM тут texnomag.ru/products/4
Процессор тут texnomag.ru/products/10
База прошивок тут bineep.ru/
Статью сейчас пилю, будет через 10-20 минут на SW19
Привет! Давай снимем видео по замене испарителя в холодильнике индезит, или как заправить холодильник без вакуумма!!
