Как разобрать пылесос samsung sc6573

Как разобрать пылесос самсунг sc6573

Сегодня принесли мне в мастерскую пылесос для ремонта, а если быть точнее то для того что бы я поменял мотор. Всё было бы хорошо, но он находился в салофановом пакете в разобранном состоянии. В общем хозяин разобрал, а вот собрать ума не хватило. Понятно, что мне как мастеру такие сюрпризы от клиентов, очень даже не приятны, но приходится собирать и такие конструкторы. Скажу так, если вы собрались отремонтировать пылесос своими руками, то вам в первую очередь надо знать порядок разборки и сборки, а то получается потом как в видео, которое я разместил чуть ниже. С точки зрения мастера, разборка и сборка пылесоса, довольно простая операция, но вот обыкновенному человеку, это может показаться довольно сложным заданием. Специально для тех кто хочет, попробовать себя в роли мастера бытовой техники, я предлагаю почитать эту статью

Для начала давайте посмотрим, в чём заключается, вообще весь ремонт пылесосов Samsung. Как я уже писал выше, это бытовая техника состоит из нескольких запчастей, которые без труда может поменять практически любой человек. Прежде чем приступить к разборке и сборке пылесоса, я хочу рассказать про диагностику деталей, то есть от чего зависит правильная работа пылесоса

1. Неправильная работа мотора пылесоса. Диагностика этой детали производится не так уж сложно, как кажется на первый взгляд. Для начала надо обратить внимание на излишний шум, то есть не стал ли ваш пылесос громче работать, если это так, то надо посмотреть не забиты ли шланги и щетка, обязательно почистить фильтра и контейнер для мусора. В том случаи, если вы всё проверили и почистили, а двигатель шумит как и раньше, то можно сделать вывод, что мотор пылесоса надо менять. Еще одним признаком неправильной работы мотора, является запах гари, обычно это происходит из-за износа подшипников или подгоревшей обмотки или якоря. В этом случае теряется мощность всасывания пылесоса, а работа мотора сопровождается повышенным искрением, что бы это увидеть, надо добраться до самого мотора и посмотреть на искрение щеток, как это сделать, можно увидеть в ролике, который я разместил ниже
2. Забит шланг или щётка. Тут всё просто, для начала надо отсоединить щетку от шланга и попробовать, как тянет пылесос без щетки, если ситуация не изменилась, отсоедините шланг от корпуса пылесоса и попробуйте тягу на входе у корпуса. Из опыта могу сказать, что это одна из основных поломок, с которыми пользователи этой техники приходят ко мне в мастерскую. Вы даже не представляете, что мне приходится вытаскивать из шланга и щётки, были, и монеты, и грецкие орехи, и золотые цепочки с крестиками и медальонами, и многое другое. Короче говоря, прежде чем тащить свой электровеник в мастерскую, обязательно надо проверить проходимость щётки и шланга

Как собрать и разобрать пылесос своими руками — видео

Почему не включается пылесос

Надеюсь вы посмотрели, этот весьма познавательный ролик и для себя решили, стоит ли мучиться самому или поручить эту работу тому, кто делает это постоянно. Если вы всё таки чувствуете, что сможете, то приступим к следующей теме нашей статьи, а именно из-за чего не запускается пылесос. Тут важно понимать, что эта неисправность присуща не только пылесосу Samsung, но и остальным пылесосам, у которых есть такая проблема. Для начала давайте перечислим те детали, которые отвечают за включение двигателя

• Кнопка пуска. Довольно часто это кнопка выходит из строя и чтобы её проверить, надо сделать следующие. От этой кнопки идет два провода на симистор или напрямую на двигатель, вот на эти два провода надо подать напряжение с розетки, то есть таким действием мы убираем кнопку из цепи. Если кнопка стоит на плате управления, то желательно позвать кого-нибудь электрика, чтобы он установил перемычку на плате, так чтобы из цепи розетка-мотор, убрать эту кнопку
• Обмотка мотора в обрыве. Простому человеку конечно будет сложно определить эту поломку, так как в этом случаи надо уметь пользоваться мультиметром, в общем надо прозвонить обмотки двигателя
• Плата управления вышла из строя. Я уже писал выше, что для того, что бы проверить двигатель пылесоса, надо его напрямую подключить к сети. Проверяя таким способом мотор, мы проверяем заодно и симистор, то есть плату управления, если мотор заработает, значит симисторное управление надо менять или ремонтировать. Многие спрашивают, а можно ли вообще убрать симистор и подключить двигатель напрямую. Я как мастер, должен вас предостеречь, дело в том, что для пылесоса очень важно, чтобы мотор запускался без рывка, вот именно этот начальный рывок и сглаживает симисторное управление, то есть благодаря симистору мотор запускается плавно
• Обрыв провода в удлинителе. Вычисляется просто, надо прозвонить провод мультиметром, от вилки до кнопки включения
  Плохой контакт между клеммой щётки и клеммой обмотки. Рассказать об этом очень трудно, но я снял видео по этому поводу, которое вы можете посмотреть ниже. К слову сказать, эта поломка встречается довольно часто, особенно в пылесосах Самсунг

В этом видео показана, одна из причин, из за чего не включается пылесос

Разборка двигателя пылесоса

Теперь давайте поговорим о том, как поменять подшипники двигателя пылесоса. Рассказывать об этом практически не возможно, тут просто так на пальцах не покажешь. Хотя тема довольно актуальная, я как мастер посоветовал бы поменять мотор, а не подшипники, но учитывая то что мы всё таки живём не на диком западе, а на территории бывшего Советского Союза и многие граждане этого огромного региона, просто не имеют возможности купить данную запчасть, а замена подшипников, всё таки выходит дешевле, я решил пролить свет, на этот тёмный вопрос. Для начала, надо знать, в каком случаи следует менять подшипники. В первую очередь надо обратить внимание на излишнее искрение, если сильно искрит, то замена уже навряд ли поможет, хотя у меня были случаи когда после проделанной операции, двигатель работал не хуже чем новый. Появление шума, так же указывает на то, что пора менять подшипники. Подшипники для пылесоса, надо подбирать качественные, желательно фирмы SKF. Ну а как вообще это делается, вы увидите ниже, посмотрев моё видео и сильно не расстраивайтесь если после замены, двигатель будет искрить или сильно шуметь — значит не получилось, зато попробовали

Смотреть видео – ремонт двигателя пылесоса

Надеюсь моя статья вам помогла. Самое главное знать, что за чем делать и как. Владея этой информацией, вы наверняка сможете проделать всё то, что я делал в своих видео. Конечно мне, как мастеру, это всё кажется просто, может оно и так, но я тоже когда то не знал, как разобрать пылесос, а если ещё учитывать то, что о такой информации, которая вам дана в данной статье, в то время, когда я начинал и речи не шло, то сейчас вам будет на много проще, чем мне когда то. Единственное, что хочу добавить, так это то, что будьте внимательны и соблюдайте технику безопасности, а то током сильно бьётся

Добавить комментарий

Задавать вопросы в комментариях можно только по теме. Например, если спрашиваете про термостат то пишите свой вопрос только на странице связанной с подобным ремонтом, а не под амортизатором для стиральной машины. Комментарии не в тему — будут удаляться

А другой не испортится из-за того что вы пылесосите этот?

@тик так Возможно.

@Сергей Бурмистров наверное потому что корейский

@тик так Да просто мотор качественный попался)))

Ну у меня другой пылесос — мешковый. Мешковому это не страшно. Мешки не пропускают пыль. Да и в ремонтируемом пылесосе не такое большое количество пыли по сравнению с тем количеством, которое вы убираете после ремонта в квартире. По крайней мере, сколько я чищу пылесосы другим пылесосом, у меня отсек мешка всегда чистый. Да и мешок я вытряхиваю довольно часто. Там все надежно. Ну если у вас второй пылесос — контейнер, то конечно и там эта пыль в мотор полетит. Такова задумка контейнерных пылесосов)))

У меня такой же пылесос.
И я тоже убирала строительную пыль. И теперь пылесос сильно гудит и быстро нагревается.

@тик так Сбоку? Там такого нет. может сзади? Там HEPA стоит.

@13Chron фильтры под чашей
стираю после каждой уборки..
А который сбоку.время от времени.

Как вариант — просто почистить фильтры, встречал такое. 🙂

Вот-вот! Во всех инструкциях к пылесосам четко прописано, что ими запрещено убирать строительную пыль! Для этого существуют специальные строительные пылесосы. Ну разумеется, обычный человек не будет из-за разовой уборки покупать такой агрегат. Да и стоит он бешенные деньги. Проще угробить обычный пылик и купить новый потом))) Но особо продвинутые люди специально покупают какой-нибудь старенький пылик за 1000р на авито, чтобы убрать строительную пыль и потом его выкинуть. Или берут где-то строительный пылесос в аренду.

Причина либо в плате, либо в ползунке на шланге — последнее вероятнее. Но уж точно не в моторе! Попробуйте открутить верхнюю накладку на пульте шланга. И регулировать обороты непосредственно перемещая сам ползунок без накладки. Если до упора будет продолжать работать — значит плата в пылесосе. В любом случае разборка пылесоса на это повлиять никак не могла.

шлангу разбери от этого пылесоса самое сложное это в этом пылесосе

После разбора пылесоса обнаружил, что две лопости сломаны в турбине от загрязнения. Почистил, вытащил ком волос и остатки от лопостей. Можно ли такой мотор эксплуатировать дальше? Или же необходима покупка нового, что, соответственно, нецелесообразно. Заранее спасибо!

С 1-2 сломанными лопастями полюбому будет приличный дисбаланс мотора, гул и вибрации. Это приведет к быстрому разрушению подшипников. Можно приобрести сгоревший мотор за копейки и переставить крыльчатку. Я сам продаю такие моторы.

Лайк однозначно, видео поучительное .Поменял двигатель новый -все работает , но после 10 -15 минут работы чуть теплая крышка в задней части пылесоса , которая закрывает фильтр перед двигателем . Так должно быть или нет ? СПАСИБО .

Да, так должно быть. Мотор всегда выдувает теплый воздух без нагрузки. При нагрузке даже горячий. Так мотор отводит тепло и самоохлаждается проходящим через него воздухом. Соответственно и задняя крышка с фильтром нагреваются. Главное, насколько они нагреваются. Если не плавятся и не деформируются — то все хорошо. Или если во время работы мотора вместо крышки ладонь поставить — и рука терпит — то тоже все норм. Когда сильные загрязнения в фильтрах и в моторе — у пылесосов бывает корпус плавится вместе с этой крышкой. Следите за чистотой фильтров, чистите мотор и начинку раз в пару лет — и все будет ок. К примеру модели с мотором на 2400вт греются намного сильнее. И выходной тракт там всегда даже горячий, а не чуть теплый!

Подскажите, по какой причине разбило крыльчатку? а именно центральное отверстие стало овальным. вчера поставил новую, еле нашёл, не хотелось повторения эксцесса.

@Сергей Бурмистров ясно.понятно! «от судьбы не уйдёшь. «

Отверстие какое? На крыльчатке где гайка? или на кожухе крыльчатки?Овальным оно могло стать именно из-за того, что разбило крыльчатку. Обороты бешенные, скажите спасибо что вообще кожух не разнесло. А крыльчатку обычно разбивает от больших загрязнений, отломившейся лопасти, или попавшего камня. При таких оборотах там даже мельчайшая крупинка может натворить делов.

У них обмотка мотора из аллюминия.Полное г.

После разборки и чистки Через 2-3 мининуты сильно греется и автоматически выключается в чем причина может клапан не так вставил?( упала сила втягивания по моему)

Попробуйте протестировать мотор в холостом режиме. Без контейнера и всех фильтров. С мотором что-либо делали?

Как разобрать пылесос Самсунг своими руками знают не многие. А между тем, большой сложности это не представляет. Наличие специального инструмента и умения обращаться с ним зачастую бывает достаточным минимумом для успеха.

Основные неисправности

Их не много. Как правило, они довольно тривиальны, но при возникновении требуется разборка пылесоса. Без нее не обойтись и при диагностике неисправностей. Основными причинами поломки пылесоса выступают следующие:

• выход из строя подшипников; ;
• выход двигателя из строя;
• неисправности в электронной системе.

Наряду с перечисленными, могут возникнуть и другие отклонения в работе, но они, как говорится, лежат на поверхности. К примеру, сгорел предохранитель. В этом случае достаточно заменить его новым, и пылесос вновь заработает.

Готовимся к разборке

Прежде, чем приступить к ремонту, необходимо все для этого подготовить. В первую очередь, понадобится инструментарий. Ничего необычного в него не входит: набор отверток, пассатижи, набор головок, шило, маленький молоток – этого будет достаточно. Дополнительно нужно иметь жидкость WD-40, смазку EP-2 или Литол -24, паяльник и чистую ветошь. Для прозванивания электрических цепей понадобится обыкновенный тестер.

Тем, кто разборкой занимается впервые, желательно иметь при себе фотоаппарат– для фиксирования последовательности разборки.

Этапы разборки и ремонта

Разбирать пылесос не так уж и сложно, как может показаться на первый взгляд. Для начала нужно выкрутить болты крепления из корпуса.

После этого появится возможность снять крышку. Отсоединив провода от электронной платы, управления аккуратно отделяем корпус. На этом основную часть работы по разборке можно считать выполненной. Далее осторожно достаем двигатель и аккуратно вынимаем его из пластикового корпуса, в который он помещен.

Все работы должны выполняться без применения грубой силы, чтобы не сломать хрупкие пластиковые детали.

Разборка двигателя

Поскольку основная часть неисправностей пылесоса возникает из-за двигателя, то для ремонта его зачастую приходится разбирать.

Сложности этот процесс не представляет и выглядит следующим образом. Тонкой отверткой аккуратно снимаем кожух крыльчатки. В результате открывается доступ к гайке ее крепления. Открутив эту гайку нужно снять щетки двигателя и раскрутить стяжные винты корпуса. Осталось осторожно вынуть якорь, и можно приступать к съему подшипников. В результате проделанной работы на рабочем месте должна получиться примерно такая картина (на фото).

Для съема подшипников обычно вполне хватает доступного инструмента, но иногда требуется специальный съемник. После разборки все детали тщательно очищаются от пыли и грязи. Особое внимание уделяется посадочным поверхностям подшипников и коллектору двигателя.

Гайка крепления крыльчатки имеет левую резьбу. Исключения встречаются, но очень редко.

Устранение неисправностей

Иногда случается так, что пылесос вдруг перестает выполнять свою основную функцию. Вроде все работает, а пыль не засасывается. В этом случае, прежде всего, нужно достать и осмотреть фильтры. Если фильтры забиты пылью, их нужно очистить. В случае, если очистка не дает результата, фильтры нужно заменить. Перед заменой нужно включить пылесос без фильтров, и убедиться, что сила всасывания на должном уровне. Если она все равно маленькая, придется осмотреть крыльчатку. Может случиться так, что она полностью забита мелким мусором.

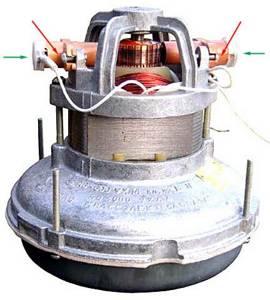

Заодно проверьте состояние щеток и коллектора двигателя. Износившиеся щетки нужно заменить, а коллектор почистить. Может нарушиться также герметичность шлангов, особенно в местах их насадки на патрубки. На это тоже надо обратить внимание.

Совет. Коллектор можно очень аккуратно зачистить мелкой шлифовальной шкуркой №0 или №00.

Следующая распространенная неисправность – не включается пылесос. Здесь имеют место три основные причины:

• перегорание предохранителя;
• обрыв в сетевом проводе;
• неисправность в выключателе.

О предохранителе уже говорилось, а вот для проверки остальных неисправностей понадобится обыкновенный тестер. С его помощью можно легко прозвонить провода и обнаружить место обрыва. Дальше к делу подключается паяльник и неисправность устраняется.

Прежде чем приступать к поиску обрыва проводов, необходимо убедиться, что в пылесосе не сработал термодатчик и не обесточил принудительно двигатель.

Такое происходит в случае длительной работы пылесоса. Ремонт здесь не требуется. После остывания работоспособность пылесоса восстановится автоматически.

Если во время работы пылесос вибрирует или слышен визг, скрежет, то это значит, что возникла проблема с подшипниками. Их нужно смазать, а лучше всего заменить сразу. Наличие резких звуков в подшипниковом узле говорит о выработке его моторесурса.

И последняя неприятность – не затягивается силовой провод. Ремонт в этом случае также большой сложности не представляет. Здесь проблема может быть, скорее всего, в пружине. Нужно добраться до смоточного барабана и осмотреть его. Возможно ослабление пружины или наоборот, ее затяжка. Если здесь все нормально, то придется снять барабан и отмотать с него провод (или наоборот, подмотать). Этим отрегулируется сила натяжения барабана.

При осмотре необходимо проверить работоспособность прижимного ролика. Пылесосы любой марки не застрахованы от такой неисправности, когда перестают регулироваться обороты двигателя. В этом случае проблему нужно искать в электронном блоке управления. Самостоятельно его ремонтировать просто не рекомендуется.

Процесс разборки и ремонта пылесоса Самсунг большой сложности не представляет. Его можно осуществить самостоятельно при минимальных знаниях электротехники и умения обращаться со слесарным инструментом.

Как работает пылесос: механика и электрика

Основу устройства любого пылесоса составляет воздушный насос (или вентилятор). Двигатель оснащён крыльчаткой, которая, вращаясь, вбирает лопастями воздушный поток и после сжатия резко выпускает его наружу. Магистрали находятся в корпусе, а также в начале и в конце воздушного насоса. Всасывающие магистрали работают под низким давлением, а напорные — под высоким. В корпусе циркулирует воздух, который разряжается в процессе работы двигателя. Вместе с воздушным потоком частицы пыли втягиваются внутрь шланга с насадкой и попадают в пылесборную ёмкость. Там пыль оседает, а её мелкие частицы воздух выдувает обратно. В целях препятствования обратному выходу мельчайших пылевых частиц современные модели пылесосов снабжены фильтрами.

Обычные пылесосы (Samsung 1600 W и другие) предназначены для бытового использования. Нельзя убирать ими строительный мусор и пыль от бетона.

Крыльчатку вентилятора приводит в движение электрический двигатель коллекторного типа. Показатель переменного тока у такого механизма составляет 220 В. В бытовых аграгатах высокой мощности установлены тиристорные регуляторы. С их помощью можно ограничивать силу всасывания пыли и провести бережную уборку помещения. Управление электронными функциями пылесоса осуществляется платой, которая расположена внутри корпуса.

Как устранить небольшие поломки

• заполнение пылевого мешка;
• засорение фильтра.

Схема разборки пылесоса представлена в инструкции по его использованию. Вытряхнуть пылевой мешок проще всего, особенно если он одноразовый. В инструкции всегда можно найти схемы и подсказки, которые могут оказаться полезными. При отсутствии навыков в ремонте бытовой техники разобраться в схемах непросто, но если у вас есть опыт, попытаться стоит.

Чаще всего люди сталкиваются с такими проблемами:

• пылесос теряет мощность;
• его фильтры засорились;
• он не включается при нажатии кнопки.

Потеря мощности: в чём причина

Слабая тяга может возникнуть в результате накручивания на щётку волосяного или шерстяного комка. После удаления комка происходит восстановление работы пылесоса. Поскольку любая насадка имеет изогнутую форму, мусор может застрять в месте изгиба. Действовать нужно так: аккуратно разберите щётку, откручивая крепёжные элементы, затем извлеките из места изгиба посторонний предмет и собирите щётку обратно.

Прежде чем приступить к разборке пылесоса, нужно проверить, на какую мощность установлен его регулятор. Может, вы случайно задели рычажок во время перемещения прибора по квартире. Если оказалось, что рычажок стоит на минимуме, отрегулируйте его и продолжайте уборку.

Что делать при засорении фильтров

При засорении фильтров пылесос Samsung тоже слабо тянет, издавая нехарактерные звуки. Сильное засорение фильтрующей системы может сопровождаться полной остановкой его работы. Прежде всего, надо почистить циклонный фильтр, сделанный из прозрачного пластика. Как правило, в нём есть несколько отделений. В контейнере есть губка, которая тоже нуждается в очистке. В некоторых случаях требуется полная замена фильтров и оснащение двигателя дополнительной системой защиты.

Схема разборки и очистки фильтра выглядит так:

• нажмите на кнопку;
• аккуратно отделите ёмкость от корпуса;
• откройте крышку;
• уберите мусор;
• вставьте ёмкость обратно в корпус и защёлкните её кнопкой.

Пылесос перестал включаться

Если ваш домашний помощник перестал включаться, не стоит паниковать. Нужно убедиться в том, что вилка находится в розетке, а розетка исправна. Не забудьте проверить рычажок, регулирующий мощность.

Необходимые инструменты и инструкция полной разборки

Если человек имеет опыт в обращении с бытовой техникой, он уже по звуку может определить причину сбоя в её работе. При переполненном мешке пылесос гудит или издаёт характерное шипение. При более серьёзных поломках движка или платы его звук становится прерывистым, из всех отверстий начинает сыпаться пыль, а в комнате появляется запах горелых проводков.

В зависимости от характера неисправности вам могут понадобиться:

• две отвёртки (крестовидная и с плоской битой);
• пассатижи;
• наждачная бумага;
• шило;
• кусачки;
• тиски;
• напильник;
• несколько разъёмов и запасных проводков.

Во время замены фильтров отвёртки нужны для снятия задней решётки, прикрученной саморезами. При работе с платой или проводками без других инструментов не обойтись.

Проблема может обнаружиться в ходе разборки корпуса. К счастью, причиной поломки не всегда является именно двигатель. При ослаблении разъёма реле-регулятора или простых повреждениях платы неполадку можно устранить самостоятельно.

Пошаговая инструкция при разборке корпуса у пылесоса:

Барабан и кабель хорошо поддаются сухой очистке, как и пластиковый кожух двигателя. Если кожух не получается почистить без использования воды, следите за тем, чтобы она не задела электросхему. В качестве инструмента для сухой очистки можно использовать другой пылесос с подходящей насадкой. Именно так делают очистку от пыли коллекторных пластин двигателя и обмоток. Сильный напор воздуха хорошо очищает плату и её мелкие детали — даже при сильных загрязнениях.

Устранение других неисправностей

Кроме проблемы с фильтрами, владелец пылесоса может столкнуться с засорением крыльчатки. Её очищают сухим способом. Если вам удалось извлечь двигатель, и вы обнаружили износ его щёток, можно заменить их самостоятельно, а коллектор почистить наждачной бумагой мелкой фракции. Если перегорел предохранитель — лучше сразу позаботиться о приобретении другого пылесоса, поскольку его стоимость немного меньше, чем покупка нового агрегата.

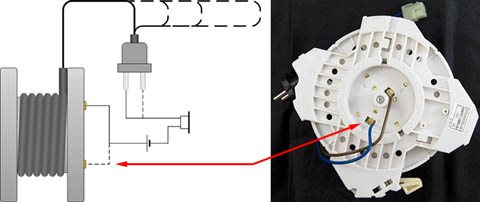

При подозрении на обрыв провода нужно протестировать напряжение в оставшихся узлах мультиметром. После прозвонки и обнаружения места обрыва неисправность можно быстро устранить обычным паяльником. Перед прозвонкой убедитесь в том, что двигатель пылесоса не обесточен: это часто происходит при срабатывании термодатчика. Если оказалось, что двигатель обесточен, не торопитесь с прозвонкой и другими действиями. Скорее всего, дело в обычном перегрева. После остывания пылесоса произойдёт автоматическое восстановление его работоспособности.

Ещё одна неисправность, которую вы можете обнаружить в процессе разборки корпуса — это ослабление силового провода. Чаще всего проблема заключается в пружинке. Она может быть либо ослаблена, либо сильно затянута. Отрегулируйте силу натяжения барабана, отмотав или, наоборот, подмотав провод.

Что делать, если вышел из строя двигатель

При выходе из строя двигателя или его отдельных элементов действуйте по ситуации. Как уже было сказано, замену щёток и прочистку коллектора можно сделать самостоятельно. При разборке важно не повредить коллекторный узел и изоляционные слои-обмотки, по этому неопытному мастеру лучше не браться за такой ремонт. Если повреждён прижимной ролик, происходит нарушение регуляции оборотов, а вмешиваться в электронный управляющий блок без знаний и умения не стоит.

После разборки корпуса вы можете сами определить работоспособность двигателя, проверив его под нагрузкой. Для этого частично соберите пылесос, тщательно соблюдая последовательность действий. Перед тестированием не устанавливайте фильтры и пылесборник: так будет лучше видна работа агрегата при запуске. При запуске оцените:

• наличие посторонних запахов; проводов;
• степень нагрева изоляционных слоёв;
• работу щёток двигателя и его коллектора (не сильно ли они искрят).

Если работа пылесоса сопровождается привычным монотонным гудением — значит, ремонт прошёл успешно.

Разбор пылесоса Samsung SC6573

Нужно ли обычному пользователю знать, как разобрать пылесос? Если у вас не истек срок гарантийного обслуживания, и есть неподалеку сервисный центр, самостоятельно можно выполнять разрешенные в инструкции операции. Но если старый пылесос Самсунг SC6573, или другой, стал издавать нехарактерные звуки, потерял мощность всасывания или перестал управляться, придется заняться диагностикой и ремонтом.

Когда нужна разборка пылесоса Samsung SC6573

Рассматриваемый аппарат имеет двухконтурное разделение мусора в циклоне, трехступенчатое фильтрование и большую мощность всасывания. В нем используется дистанционное управление с ИК датчиками. Оптимальные параметры возможны, если все системы исправно работают.

Причиной неисправности может стать применение инструмента не по назначению. Для сбора строительного мусора, мелкодисперсных веществ, воды инструмент не используют – нет защиты. Пыль проникает вглубь, садится на контакты, покрывает электрическую плату и все компоненты, запрессовывает микрозазоры. Это становится основной причиной отказа оборудования.

Потребуется разборка пылесоса Самсунг 1800 W SC6573 в случаях:

• Просела мощность, очистка, промывка фильтров, трубок, сопряжений не дали должного результата.
• Сильный шум при работе сопровождается видимым искрением, дымком, вибрацией, двигатель выбивает.
• Управление пультом ДУ не работает, а на корпусе аппарат включается.
• Не сматывается сетевой провод.
• Мотор не включается.

Разбор корпуса пылесоса несложен, если соблюдать последовательность операций. По ходу демонтажа каждого узла необходимо фиксировать действия фотографированием или записью. Сборка выполняется в обратном порядке.

Пылесос Samsung SC6573 – разборка корпуса

Перед началом работы следует обесточить прибор, снять с него шланг, фильтры и пылесборник. Приготовить инструменты – набор отверток, кисточки, плоскогубцы, контейнер под шурупы и саморезы, тестер. В зависимости от сложности ремонта могут потребоваться тисы, деревянные бруски или другие приспособления.

Важно перед работой внимательно посмотреть видео с пошаговой инструкцией от мастера, как разобрать пылесос Самсунг SC6573 1800w.

Как видите, разобраться в последовательности несложно. Важно работать внимательно и аккуратно, без приложения усилий – ищите защелку или крепеж, возможно в углублениях.

• Открутить 2 винта под пылесборником и 2 в углублениях по бокам. С потивоположной стороны снять решетку, фильтр НЕРА и тоже найти 4 головки под крестообразную отвертку. Сняли защиту и теперь доступ к плате управления свободный.
• Заметить разъемы, силовой и управляющий, отсоединить и снять плату управления. Выполнить очистку и обследование целости контактов, дорожек с обоих сторон пластины.
• Найти в углублениях по бокам 2 винта, снять корпус с проводами разъема и разделить конструкцию на 2 части. Внизу останется мотор и катушка с проводом. Крышку помыть, но разъем должен остаться сухим.
• Убрать катушку с проводом, освободив ее от стопора и не давая раскрутиться намотке.
• Мотор освободить от кожуха, открутив 2 винта по бокам. В нем есть уплотняющие прокладки, сохранить.
• Извлечь двигатель с крыльчаткой, очистить от пыли, проверить его состояние. Здесь меняют щетки, подшипники, крыльчатку по необходимости.

О том как разобрать пылесос Самсунг SC6573 для ремонта крыльчатки посмотрите на видео. Здесь могут возникнуть трудности при откручивании гайки крепления.

Как могла разрушиться крыльчатка? Иногда для увеличения мощности всасывания, делая грязную работу, убираю сетку грубой очистки, установленную на выходе воздуха из пылесборника. При работе, любой металлический предмет, скрепка, булавка разрушат тонкий фигурный компонент, сделают задиры, деформируют. Работая без сеточки, знайте, вскоре придется разобрать пылесос Samsung SC 6573, или любой другой. Ремонт обойдется дорого.

Бывают и другие поломки, не требующие полного разбора прибора. Может перетереться проводок, нарушиться контакт. В катушке сматывания нужно ослабить или подтянуть пружину.

В пылесосе Samsung применяется дистанционное электронное управление. Если аппарат не включается с пульта, нужно разобрать ручку. Здесь могут сесть батарейки нарушиться контакты или придти в негодность диоды. Как разобрать ручку пылесоса Samsung SC6573, найти причину неисправности, посмотрите на видео.

Как разобрать пылесос Samsung SC6573 1800W

Рассматриваемый агрегат имеет двухконтурную циклонную сепарацию грязи, трехступенчатую фильтрацию и высокую мощность всасывания. В нем используется дистанционное управление с помощью инфракрасных датчиков. Оптимальная производительность возможна, если все системы работают правильно.

Причиной неисправности может быть использование инструмента не в тех целях, для которых он был изначально предназначен. Инструмент не используется для сбора строительного мусора, мелкой пыли или воды — нет защиты. Пыль попадает внутрь, оседает на контактах, покрывает печатную плату и все компоненты и проникает в микрозазоры. Это становится основной причиной выхода из строя оборудования.

Пылесос Samsung 1800 W SC6573 требует разборки в случаях:

• Просадка мощности, чистка, промывка фильтров, трубок, интерфейсов не дали должного результата.
• Сильный шум во время работы, сопровождающийся видимым искрением, дым, вибрация, двигатель выбивается из строя.
• Пульт дистанционного управления не работает, но устройство включается на корпусе.
• Сетевой кабель не разматывается.
• Двигатель не запускается.

Разборка пылесоса не представляет сложности, если соблюдать последовательность действий. Каждая деталь должна быть сфотографирована или записана во время разборки. Повторная сборка выполняется в обратном порядке.

Ремонт двигателя на пылесос Самсунг и 3 способа открутить гайку крепления якоря

В материале предыдущей статьи описаны последствия, которые могут возникнуть при уборке пыли и строительного мусора обычным бытовым пылесосом, даже таким брендовым, как Samsung.

Мы рекомендуем внимательно прочитать его. Последствия таких ошибок можно устранить, не разбирая двигатель, пока он еще не поврежден.

Однако вполне вероятно, что в нем имеются дефекты, требующие демонтажа. Поэтому мы продолжаем рассказывать, как отремонтировать мотор пылесоса своими руками и открутить гайку якоря тремя способами, с их подробным объяснением на схемах, фото и видео.

В зависимости от местных условий, вы можете использовать любой из них для выполнения текущего ремонта.

Как решается проблема, и возможно ли ее предотвратить?

Почему мой пылесос не работает? Давайте рассмотрим наиболее распространенные причины, с которыми может справиться любой пользователь. Неисправность машины может быть вызвана:

• Заполнение контейнера для пыли. Об этом будет свидетельствовать наличие запаха пыли.
• Внесение крупного мусора. Крупный мусор, застрявший в воздушных каналах, препятствующий потоку воздуха, всасываемого пылесосом.
• Мусор, застрявший в шланге. Об этом сигнализирует изменение звука при включении прибора.
• Домашний фильтр засоряется. При этом возникает неприятный запах гари.

Узнайте, какие существуют варианты ремонта пылесоса Samsung и что делать, если пылесос не включается. Вышеперечисленные неисправности можно устранить самостоятельно, но лучше избежать их с самого начала. Для этого необходимо отключить прибор от источника питания, затем разобрать его и очистить от накопившейся внутри грязи.

Чтобы получить доступ к контейнеру для пыли, снимите верхнюю крышку. Некоторые пылесборники можно очистить и заменить на новые. Также рекомендуется вымыть и высушить контейнер для пыли. Чтобы предотвратить попадание грязи и пыли внутрь, закройте имеющийся клапан, чтобы он был герметичным. При повторной установке контейнера для сбора пыли убедитесь, что горловина плотно сидит в держателе мешка. В противном случае грязь и пыль будут просачиваться внутрь конструкции, вызывая перегрев двигателя и скопление грязи на компонентах.

Фильтры требуют особого ухода. Обратитесь к руководству по эксплуатации, чтобы определить, сколько фильтров установлено в очистителе. Проверьте все фильтры, установленные в устройстве. Некоторые из них можно промыть струей воды. Убедитесь, что они сухие, прежде чем поместить их обратно в устройство. Использование пылесоса с мокрым фильтром приведет к повреждению фильтра. Периодическая замена рекомендована производителем. Когда срок службы фильтра истечет, замените его новым. Возраст фильтра указан в руководстве по эксплуатации.

Все расходные детали, фильтры, щетки и другие принадлежности можно приобрести у специализированных дилеров.

Для устранения засора в сопле открутите плиссированную насадку от корпуса, проверьте ее целостность и удалите скопившуюся грязь, затем прикрутите ее обратно. Грязь, застрявшая в складках ручки, приведет к нарушению воздушного потока.

Но все же, если пылесос не включается, что я могу сделать? Если устранение перелома серьезное, лучше обратиться к специализированному мастеру, способному решить эту трудность.

Однако стоит помнить, что основными возможными причинами поломки является перегрев двигателя. Стоит запомнить следующие правила:

1. Во избежание перегрева используйте пылесос при уборке не более 30 минут. Работайте на максимальной настройке не более 10-15 минут. Длительное использование может привести к перегреву; для этого дайте прибору отдохнуть и остыть.
2. Убедитесь, что контейнер для пыли заполнен накопившейся грязью и пылью. Слишком большое количество грязи и пыли не пропускает воздушный поток, что приводит к перегреву электродвигателя. Кроме того, слишком большое количество пыли в контейнере для пыли приведет к засорению конструкции внутри устройства.
3. Своевременно очищайте пылевой фильтр. Большое количество грязи может вызвать неприятный запах гари.
4. Избегайте всасывания крупных предметов, которые могут заблокировать воздуходувку. Прежде чем использовать пылесос для мытья полов, соберите крупный мусор и случайно упавшие предметы вручную.
5. Контролируйте уровень шума. Если звук меняется, это может свидетельствовать о засорении щетки или нерегулируемом аксессуаре.

Следите за работой вашего домашнего помощника и своевременно проводите техническое обслуживание пылесоса и сменных расходных материалов к нему. Тогда вам будет легче избежать поломки уборочного оборудования.

2 Разновидности поломок

В целом, у пылесосов есть механические и электрические проблемы:

1. Электрические неисправности могут быть вызваны неисправностью розетки или вилки прибора sc 6570. Если они в норме, проблема может заключаться в шнуре, трещинах или поломке шнура. Если эти проблемы обнаружены, их следует устранить.
2. Кроме того, электрические сбои могут возникать из-за неисправных щеток или перегорания самого двигателя. Двигатель пылесоса может быть отремонтирован или полностью заменен.
3. Возможны в пылесосах (sc 6570 и других) и механические поломки при выходе из строя шланга, двигателя или щетки пылесоса Samsung (распространенная проблема в пылесосах для ламинированных полов). Если ваш sc 6570 громко шумит, мотор слишком шумный и воздух не всасывается, скорее всего, засорился шланг. Чтобы устранить проблему, хорошо бы снять шланг и тщательно его очистить. Для этого рекомендуется пропустить через шланг тяжелый металлический шарик, чтобы обнаружить засор. Затем вставьте ручку швабры в шланг и аккуратно разблокируйте засор. Если шланг случайно поврежден во время очистки, вам придется приобрести новый шланг.
4. Иногда плохое всасывание происходит, когда регулятор мощности установлен на минимальное значение. Если настройка стандартная, а производительность всасывания низкая, возможно повреждение самого регулятора мощности. Заменить регулятор мощности несложно. Самостоятельный ремонт регулятора мощности сложен для человека, который не особенно хорошо разбирается в электрике. Поэтому проще купить новый регулятор мощности и установить его на sc 6570 Rainbow.
5. Нередко причиной плохой работы всасывания является засорение контейнера для сбора пыли или мешка для сбора пыли. Чтобы решить эту проблему, снимите контейнер для пыли или мешок для сбора пыли. Контейнер для пыли тщательно промывается и собирается заново, а мешок просто выбрасывается и заменяется новым.
6. При засорении фильтров может наблюдаться низкая производительность всасывания. Внимательно изучите инструкции, прилагаемые к каждому пылесосу. Он сообщает вам, сколько фильтров установлено и где они расположены. Эксперты рекомендуют оснащать пылесос фильтрами hepa. Как правило, hepa производит универсальные детали для всех пылесосов. После прочтения инструкции снимите фильтр, защищающий электродвигатель от пыли. Некоторые модели, такие как hepa, можно просто промыть теплой водой, но не забудьте высушить их перед установкой. Если инструкция не позволяет промывать фильтр, приобретите новый hepa-фильтр и установите его самостоятельно.
7. Иногда пылесос вообще не работает, например, если перегорел двигатель. Работы по ремонту и обслуживанию, которые иногда затрагивают двигатель пылесоса, должны выполняться только профессионалом. Стоимость двигателя может быть непомерно высокой, но в некоторых моделях его замена может быть более экономичной.
8. Иногда пылесос хорошо сосет, регулятор в порядке, контейнер для пыли или мешок не засорен, мотор работает, но пылесос плохо собирает пыль (распространенная проблема для пылесосов с водяным фильтром). В такой ситуации виновником может быть щетка пылесоса Samsung. Турбощетка имеет специальный вал, если она неправильно отрегулирована. Такая неисправность может возникнуть при износе турбощетки.

2.2 Неисправности двигателя

Если вы уже точно установили, что ваш пылесос не работает из-за неисправного двигателя, есть два варианта его ремонта: самостоятельно или в сервисном центре. Если вы решили отремонтировать двигатель самостоятельно, аккуратно разберите машину, снимите двигатель и проверьте состояние щеток.

Если двигатель не работает из-за износа щеток, замените их. Двигатель часто перегревается и перегорает (частая причина поломки пылесосов Philips) или повреждается обмотка.

В таких случаях рекомендуется поручить ремонт двигателя профессионалам. Ремонт двигателя в среднем стоит около 1 000 рублей (для экскаваторов Lentel цена немного больше), а также приобретение новой запасной части, что гораздо выгоднее, чем покупка нового устройства.
перейти к меню ↑

2.3 Меры профилактики поломок

Чтобы долгое время не покупать запчасти для пылесоса, стоит правильно ухаживать за ним. Мешок для сбора пыли следует заменять или опустошать, а турбощетка нуждается в регулярной очистке.

Турбощетку можно приобрести в специализированных магазинах, как и другие запасные части. Турбощетка для пылесоса Samsung стоит около 600-1000 рублей (для пылесосов Miele есть щетки дешевле).

Турбощетка в пылесосе редко нуждается в замене, поскольку для ее долгой службы достаточно регулярной очистки от накопившейся грязи. В целом, пылесосы Samsung долговечны и при надлежащем уходе считаются долговечными.

Самые частые неисправности

Если у специалиста по обслуживанию нет возможности разобрать устройство, вот несколько советов о том, на что следует обратить внимание в случае возникновения проблемы. При возникновении проблем в первую очередь проверяются подшипники, обеспечивающие работу двигателя.

Специализированный техник может быстро определить проблему поломки пылесоса.

Для них характерны следующие звуки: резкий гул, грохот, заиливание и перегрев корпуса. Помимо них, внимание уделяется якорю двигателя и щетке двигателя. Распространенной проблемой является то, что шланг не всасывает грязь.

В пылесосах нередки случаи, когда шланг перетирается.

Это может быть вызвано засором шланга, переполненным мешком для сбора пыли или проблемным фильтром HEPA. Часто возникает проблема, когда устройство всасывает воздух, но не забирает грязь должным образом. Проблема может заключаться в изношенной щетке или неправильно расположенном валике.

Отказ двигателя — это серьезная проблема.

Если электроприбор не включается и ток не пропадает, причина в следующем: сработала защита от перегрева или неисправна цепь питания, вилка, кабель, внутренняя проводка или сам выключатель. Если проблема в электронике, лучше доверить работу профессионалу.

Только профессиональный сервис быстро отремонтирует ваш пылесос.

Если во время работы вы заметили дым, выбивание пробок или короткое замыкание, это признак неисправности пылесоса. Все это указывает на то, что проблема заключается в коротком замыкании внутри прибора. А частые проблемы с искрением коллектора приводят к быстрому износу прибора.

Используйте чертежи для разборки пылесоса.

Как отремонтировать пылесос своими руками

Чтобы отремонтировать пылесос Samsung своими руками, необходимо определить местонахождение проблемного участка. Двигатель может потребоваться разобрать, если: появился запах гари, эффективность всасывания пыли низкая. Будьте последовательны при снятии корпуса.

Шланг часто засоряется в пылесосах.

Часто причиной этого являются щетки на двигателе. Именно на эти кисти вам следует обратить внимание. Если шланг или щетка засорились. Очистите их. Сначала снимите щетку и проверьте, как шланг тянется без нее.

Вы можете заменить трубку пылесоса на новую.

Если все в порядке, то необходимо очистить щетку. Если нет, вы можете снять шланг и сделать то же самое. Часто крупные предметы, такие как ожерелья или часы, могут застрять внутри. Засоренные фильтры и контейнер для отходов.

Необязательно менять фильтры в пылесосе Samsung, если он работает неправильно.

Чтобы определить это, выньте все и проверьте тягу в пылесосе. Если все в порядке, очистите фильтры. Что касается замены и ремонта двигателя, вам необходимо оценить свои навыки. Примером может служить неисправная обмотка двигателя. Вы должны уметь пользоваться мультиметром, чтобы определить проблемы с ним.

Фильтр необходимо регулярно промывать и заменять каждые два года.

Только сделав это, вы сможете определить проблему. Другие проблемы, которые вы можете устранить самостоятельно, включают:

• Треснувшая пуговица;
• Поврежденный шнур в удлинителе;
• Плохой контакт на клеммах щеток и обмотке.

Когда речь идет о ремонте двигателя, необходимо оценить свои силы и финансовые возможности. Проще купить новый компонент, хотя в этом случае гораздо дешевле купить подшипники.

Проверьте клеммы на щетке.

Проверка материнской платы

Плата управления в пылесосе не такая же, как в компьютере. Это симистор. С одной стороны от детали к двигателю идут 2 провода, а с другой стороны 2 провода подключены к разъему. Сам симистор расположен между ними.

Материнскую плату может отремонтировать только специалист.

Снимите его и подключите двигатель к проводам от розетки. Если все в порядке, то просто замените плату. Некоторые владельцы используют пылесос без него.

Чистка пылесоса

Ваш пылесос также нуждается в чистке. Начните с пуха, который вы пылесосите, и продвигайтесь к внутренней части. Своевременно опорожняйте контейнер для сбора пыли, будь то многоразовый или одноразовый мешок. Если вы убирали строительную пыль пылесосом и он засорился, вы можете почистить внутренности после удаления всех деталей.

Запах может появиться, если контейнер для пыли переполнен и долгое время не очищался.

Это удобно делать с помощью другого пылесоса, но следует соблюдать осторожность. С досками следует быть осторожным. Не используйте метод влажной уборки.

Серьезные поломки пылесосов Самсунг

Серьезные неисправности обычно требуют ремонта сертифицированным специалистом. Однако и здесь некоторые неисправности можно устранить своими руками. Например, неисправный сетевой выключатель может быть заменен владельцем.

№1 — кнопка включения и питающий кабель

Если сетевой выключатель неисправен, машину невозможно включить. В первом случае при нажатии на кнопку не происходит никакой реакции.

Во втором случае очиститель запускается при нажатии кнопки, но сразу же выключается, когда пользователь отпускает кнопку.

Неисправная кнопка является причиной неисправности. Это одна из самых распространенных неисправностей, но по сравнению с другими ее относительно легко устранить

Вы можете легко проверить работоспособность выключателя питания с помощью электромеханического тестера. Неисправная кнопка не обеспечивает контакта между клеммами в любом положении.

Неисправная кнопка обеспечивает контакт только в нажатом положении. Подключив щуп тестера к клеммам кнопки, можно проверить, что все положения работают.

Проверьте кнопку питания на пылесосе с помощью электронного тестера. Один щуп подключается к контакту штекера питания, другой щуп касается клемм кнопки. Таким образом, кнопка и кабель тестируются одновременно

Помимо сетевого подключения, может быть неисправен и кабель питания пылесоса. Силовой кабель проверяется тем же тестером.

Проверка шнура питания также проверяет розетки, которые пользователь использует во время работы пылесоса.

№2 — регулятор мощности всасывания воздуха

Многие модели Samsung оснащены модулем управления мощностью всасывания. По сути, этот модуль является регулятором скорости вращения вала двигателя внутри пылесоса. Модуль представляет собой (относительно простую) электронную схему на основе тиристора.

Модуль управления скоростью вращения двигателя также является регулятором мощности всасывания. Неисправным компонентом в модуле часто является тиристорный коммутатор, который расположен на плате в нижней левой части модуля.

Отказ модуля — чаще всего отказ тиристора — приводит к тому, что очиститель не может запуститься или вообще не может регулировать работу устройства. В обоих случаях очиститель необходимо разобрать, извлечь модуль управления и заменить неисправные компоненты.

Довольно проблематично работать своими руками без определенных навыков, например, знать, как отличить резистор от конденсатора или уметь держать паяльник. Однако овладеть этими электронными навыками несложно.

Пылесос вибрирует и шумит

Иногда при тихой работе слышен сильный шум, и прибор начинает вибрировать. В этом случае ремонт пылесоса «Самсунг» (своими руками здесь не всегда удается, но попробовать все же стоит) будет следующим:

1. Если у вас вертикальная модель пылесоса, возможно, шум издает неисправный вентилятор — проверьте его. Самостоятельная замена и балансировка вентилятора — непростая задача, лучше доверить ее профессионалу.
2. Если это влажный пылесос, проверьте насос, нагнетающий воду в шланг. Рекомендация по ремонту та же — обратитесь к профессионалу.
3. В большинстве пылесосов дребезжание вызвано износом подшипников в щетке. Если вы уверены в себе, вы можете попробовать заменить их самостоятельно. Возьмите ролик, аккуратно открутите торцевую крышку и снимите металлический вал. Удерживая его плоскогубцами, открутите другую торцевую крышку, а затем замените подшипники, пылезащитные экраны и уплотнения. Установите все на свои места.

Основные узлы, в которых могут возникнуть проблемы

Большинство бытовых приборов оснащены электродвигателями, которые не перегреваются из-за массы воздуха, проходящего через систему фильтров пылесоса. Если система фильтрации засоряется, в двигатель попадают не только мелкие частицы пыли, но и крупные частицы грязи, что приводит к отключению прибора. Основные проблемы с бытовой техникой Samsung:

1. Снижение всасывающей способности. Проблема возникает в результате механического повреждения шланга в месте контакта с трубкой или при засорении этой области крупной грязью.
2. Проблемы с системой фильтрации. Неисправность возникает при сильном загрязнении или износе фильтров. В некоторые модели пылесосов производители встроили датчики, сигнализирующие о засорении. При их отсутствии проблемы можно определить по снижению всасывания и изменению звука, издаваемого мотором.
3. Недостаток энергии. Проблему можно распознать, если работающий прибор издает прерывистый шум, имеются тлеющие провода или пыль, дым или искры.

Больше информации! Проверьте пылесос, поочередно подключая его к разным розеткам. Если ситуация не изменилась, проблема заключается в пылесосе.

В каких случаях можно все исправить самостоятельно

Есть несколько ситуаций, в которых вы можете справиться и отремонтировать машину самостоятельно. Если у вас нет необходимых знаний, машину следует отправить в ремонт.

Снижение мощности всасывания

Если мощность всасывания пылесоса уменьшилась и после уборки на полу остаются мелкие частицы грязи, необходимо частично разобрать прибор. В первую очередь необходимо проверить, не засорилась ли пылеотводящая трубка или шланг. Пошаговые инструкции по ремонту пылесоса:

1. Отсоедините шланг от корпуса прибора.
2. Отсоедините трубу от шланга.
3. Снимите навесное оборудование.
4. Проверьте каждую деталь на свет.
5. Продуйте трубку и шланг.

Если в одной из деталей есть предмет, препятствующий циркуляции воздуха, удалите его и соберите прибор. В качестве загрязнителя может быть использован пластиковый пакет, бумага или игрушка. Иногда помогает регулировка мощности с помощью специального рычага, который во время работы был случайно повернут на минимум.

Снижение силы всасывания вызвано наличием волос или перхоти на щетке. После очистки этой части пылесоса прибор должен начать работать. Насадки обычно изогнуты, что может привести к запутыванию грязи в складках. Для устранения такой неисправности необходимо разобрать головку щетки и удалить мусор.

Переполнение фильтров

Признаками засорения фильтров являются:

• низкая эффективность всасывания;
• Вакуум отключается во время использования;
• Необычный шум при работе пылесоса.

Если пылесос оснащен специальным индикатором, красный свет будет свидетельствовать о необходимости очистки или замены системы фильтрации. Очистите резервуар чистой камеры, губки поместите в пластиковый контейнер. Фильтр системы HEPA заменяется на новый. Стиральные приборы требуют дополнительной защиты двигателя.

Дополнительная информация! Детали системы фильтрации приборов Samsung можно мыть под теплой проточной водой с мягким моющим средством. Соберите прибор после полного высыхания компонентов.

Проблемы с двигателем

Очистка засорившегося ротора производится сухим способом. Двигатель извлекается из пылесоса. Если щетки износились, их заменяют новыми. Это можно сделать в домашних условиях. Коллектор также следует очистить мелкой наждачной бумагой. Если предохранитель вышел из строя, приобретите другой бытовой прибор, так как он обойдется дешевле.

Разборку двигателя следует выполнять осторожно, чтобы не повредить коллекторный узел и изоляционную обмотку. Управление скоростью нарушено из-за повреждения прижимного ролика. Не следует самостоятельно ремонтировать это устройство, если вы не обладаете необходимыми знаниями.

Перед полной сборкой двигатель проверяется на работоспособность. Для этого пылесос частично собирается без установленной системы фильтрации и контейнера для пыли. После запуска двигателя обратите внимание на запах, который он издает, степень нагрева проводов и изоляционных обмоток, а также на работу щеток. Монотонный гул мотора свидетельствует о том, что ремонт прошел успешно.

Обрыв провода

Если после подключения к сети он не запускается: не загорается свет, двигатель не издает характерных звуков, возможно, неисправен провод. Чтобы диагностировать проблему, измерьте напряжение с помощью мультиметра. Перед началом проверки убедитесь, что двигатель прибора работает. Чаще всего питание отключается при срабатывании термодатчика.

Если двигатель обесточен, вы можете не спешить с проверкой, поскольку пылесос перестал работать из-за перегрева. Когда двигатель остынет, его можно будет без проблем включить. Но если в проводе обнаружено повреждение, устраните разрыв с помощью паяльника.

Истирание подшипников

Неисправности, вызванные истиранием или другими проблемами с подшипниками, можно распознать по характерному скрежету и скрипу, которые издает устройство при включении. Ситуацию можно исправить, смазав подшипники машинным маслом, но это лишь временное решение. Через некоторое время машина снова начнет скрипеть, поэтому лучше сразу заменить их.

Ослабление силового провода

Проблема обнаруживается при полной разборке очистителя. Проблема, вызывающая ослабление питающего провода, возникает из-за слишком тугого или слишком слабого натяжения пружины. Проволоку необходимо перематывать или наматывать, регулируя таким образом натяжение барабана.

Возможные неисправности

Наиболее распространенные неисправности напрямую связаны с работой пылесоса. Наиболее распространенными проблемами, с которыми сталкиваются пользователи, являются потеря захвата и невозможность включения.

Плохо всасывает

Если пылесос плохо собирает пыль, причин может быть несколько:

1. Пылесборник заполнен. В некоторых моделях на пылесосе есть индикатор, который подскажет вам, когда его нужно опорожнить. Если его там нет, проверьте сумку самостоятельно.
2. В шланге, трубке или щетке имеется засор. Их необходимо проверить и очистить. Если очистка затруднена, снимите щетку.
3. Фильтр засорен. Его необходимо проверить и при необходимости заменить или очистить.
4. Проблемы с двигателем. Тяга снижается, когда выходят из строя основные компоненты двигателя, такие как подшипники, щетки и т.д.

Прежде чем искать основную неисправность, следует проверить регулятор мощности. Он может быть установлен на минимальном уровне, не позволяя пылесосу работать в полную силу.

Не включается

Причины того, что пылесос Samsung не включается:

• Недостаток энергии. Это можно легко проверить — просто нажмите на любой переключатель.
• Произошла поломка электрической розетки. Попробуйте подключить его к другому источнику питания. Желательно в другой комнате.
• Кнопка питания повреждена или заблокирована. Его необходимо очистить или заменить.
• Двигатель перегорел. Если вы заметили искры, запах гари и перегрев корпуса, двигатель неисправен. Его нужно разобрать и продиагностировать.
• Неисправен шнур питания.

Процесс чистки внутренностей, чем лучше

Неприятный запах и шум пылесоса при уборке помещения могут быть следствием скопления пыли внутри этого устройства. Наиболее подходящими инструментами для уборки являются мягкие щетки, пылесос средней мощности со специальной насадкой и вискозные салфетки.

Можно ли делать влажную обработку

Внутренние части пылесоса можно чистить сухим способом, не нарушая электропроводящие платы. Это делается с помощью тонкой мягкой щетки или комнатного вентилятора. Если сухой чистки недостаточно для удаления загрязнений, используется влажная обработка, но все детали должны быть высушены как можно скорее.

Промойте пластиковые детали под проточной водой. Соберите прибор после тщательного высыхания всех деталей. Сухая чистка помогает удалить грязь с крышки двигателя, барабана и кабеля. Если вы не можете очистить крышку щеткой или пылесосом, можно использовать влажную ткань, но влага не должна попадать на контур.

Диагностика

Прежде чем браться за ремонт пылесоса Samsung своими руками, нужно попытаться определить, что именно в нем сломалось. Правильная диагностика очень важна, так как она напрямую влияет на скорость и стоимость ремонта. Конструкция пылесоса достаточно проста, поэтому прежде чем платить мастеру, вы можете попробовать устранить проблему самостоятельно.

Следует отметить, что не всегда гудящий звук прибора может указывать на неисправность. Если ваш очиститель гудит, свистит, издает прерывистые звуки и поднимает пыль, то вам, скорее всего, не повезло — мотор «сломался». Но иногда, например, пылесос вроде бы работает, но плохо собирает пыль — тогда, скорее всего, виноват шланг или фильтры. Давайте рассмотрим некоторые распространенные неисправности этого очень полезного домашнего помощника.

Пылесос S amsung SC 6573 – разборка корпуса

Перед началом работы отключите прибор от сети, снимите шланг, фильтры и контейнер для пыли. Подготовьте инструменты — набор отверток, кисти, плоскогубцы, контейнер для шурупов и саморезов, тестер. В зависимости от сложности ремонта вам могут понадобиться тиски, деревянные бруски или другие инструменты.

Важно перед работой внимательно посмотреть видео с пошаговой инструкцией от мастера о том, как разобрать пылесос Samsung SC6573 1800w.

Как видите, разобраться в последовательности несложно. Важно работать осторожно и аккуратно, не напрягаясь — ищите защелку или крепеж, возможно, в углублениях.

• Выкрутите 2 винта под пылесборником и 2 винта в углублениях по бокам. На противоположной стороне снимите решетку, HEPA-фильтр и найдите 4 крестовые отвертки. Снимите крышку, доступ к плате управления теперь свободен.
• Найдите разъемы, силовой и управления, отсоедините и снимите плату управления. Очистите и проверьте контакты, дорожки с обеих сторон платы.
• Найдите 2 винта в углублениях по бокам, снимите корпус с соединительными проводами и разделите конструкцию на 2 части. Двигатель и катушка с проводом останутся внизу. Мойте крышку, но разъем должен оставаться сухим.
• Снимите катушку с проводом, освободив ее от штекера и предотвратив распутывание обмотки.
• Извлеките двигатель из корпуса, открутив 2 винта по бокам. В нем есть печати, сохраните их.
• Демонтируйте двигатель и ротор, очистите от пыли, проверьте его состояние. Здесь при необходимости замените щетки, подшипники, крыльчатку.

О том, как разобрать пылесос Samsung SC6573 для ремонта крыльчатки, смотрите на видео. Здесь могут возникнуть трудности с откручиванием крепежной гайки.

Как может сломаться крыльчатка? Иногда, чтобы увеличить силу всасывания, я снимаю грубую сетку, установленную на выходе воздуха из пылесборника, когда выполняю грязную работу. Во время работы любой металлический предмет, скрепка, булавка будут разрушать тонко сформированную деталь, делать потертости, деформировать ее. Работая без сетки, понимаешь, что скоро придется разбирать пылесос Samsung SC 6573 или любой другой. Ремонт будет стоить дорого.

Существуют и другие переломы, которые не требуют полного демонтажа. Кабель может быть перетертым или контакт может быть поврежден. Ослабьте или затяните пружину на барабане.

В вашем пылесосе Samsung используется электронный пульт дистанционного управления. Если машина не включается с пульта дистанционного управления, снимите ручку. Могут быть разряженные батареи, поврежденные контакты или неисправные диоды. О том, как разобрать палку пылесоса Samsung SC6573 и выяснить причину, смотрите на видео.

Мелкие дефекты пылесосов

Незначительные неисправности обычно не приводят к глобальному отказу прибора. Пылесос Samsung по-прежнему будет работать, но его технические параметры больше не соответствуют эталонным значениям.

Эффектом является уменьшение тягового усилия и одновременное увеличение потребляемой мощности. Как следствие, снижается качество очистки, но, что более важно, повышается риск возникновения более серьезных неисправностей.

Незначительные неисправности в пылесосе обычно приводят к значительному снижению производительности. Мощность всасывания снижается, двигатель и другие детали нагреваются, что приводит к более серьезным повреждениям.

Поэтому не следует игнорировать незначительные дефекты. Напротив, их следует ремонтировать как можно скорее.

Классическими неисправностями, возникающими в пылесосах Samsung, являются:

• Снижение эффективности фильтра HEPA;
• Засорение сетки циклонного фильтра;
• Засорение турбины щетки посторонними предметами;
• Блокировка вращения колеса посторонними предметами;
• Засорение трубки стойки;
• Разрыв гофрированного шланга.

Проблема #1 — снижение эффективности фильтров

Как правило, все существующие модели очистительных машин Samsung оснащены многоразовыми фильтрующими элементами. То есть, после каждой очистки владелец машины снимает фильтры, промывает их, продувает и устанавливает на место. Цикличность повторяется.

Периодическая очистка фильтрующих элементов очистительной машины не может быть бесконечной. Наступает время, когда фильтры необходимо заменить, и если это действие не предпринять своевременно, последствия приведут к сложному ремонту

Тем не менее, материал фильтра не может быть тщательно очищен. С каждой чисткой поры материала все больше и больше забиваются микроскопическими частицами. Наконец, наступает момент, когда фильтр теряет эффективность воздушного потока на 50% или менее. Это предел, который нарушает принцип работы ховера.

Двигатель продолжает работать на полной скорости, но сопротивление на стороне всасывания и нагнетания увеличивает нагрузку. Токи увеличиваются, и обмотка, а значит и детали двигателя, сильно нагреваются. Если вы продолжите эксплуатировать машину в таком состоянии, то не скоро наступит день, когда двигатель просто заклинит или перегорит.

Вот как выглядит полностью изношенный фильтр HEPA почти в каждом пылесосе Samsung. Забитые поры фильтра препятствуют потоку воздуха, создавая нагрузку на двигатель.

Каково решение? Решением, конечно же, является полная замена всех фильтрующих элементов на всех этапах, включая фильтр HEPA. Обычно в продаже имеется любой тип фильтрующего материала (поролон, пористая губка, сипрон).

Проблема #2 — отработавший свое фильтр НЕРА

Материал фильтра HEPA немного сложнее, но и здесь есть решение. Все, что нужно сделать пользователю, — это купить нужный материал, обрезать его до нужного размера и использовать его для замены использованного материала.

Домашний вариант фильтра HEPA немного сложнее в установке. Вам нужно будет осторожно открыть двойную раму экрана (обычно сделанную из пластика), чтобы извлечь фильтрующий материал для замены.

Рама фильтра, удерживающая фильтрующий материал на месте. Эта конфигурация практически не подлежит ремонту. Однако при необходимости раму можно открыть в домашних условиях и заменить носитель информации.

Острым канцелярским ножом сделайте надрез по периметру стыка между двумя пластинами, затем с небольшим усилием разделите раму на две части. Затем замените коврик фильтра HEPA на новый и снова приклейте держатель рамки.

То же самое относится к сетчатому фильтру и фильтру защиты двигателя, используемым в моделях циклонов.

И первый, и второй фильтры плотно забиваются грязью, случайно, по вине пользователей, нарушающих режим заполнения емкости выше определенной отметки. Бывают случаи засорения трубки штока. Засорение может быть устранено путем очистки.

Проблема #3 — разрыв гофрированного шланга

Соединительный элемент между всасывающим входом и трубой вала и рабочим инструментом, т.е. гофрированный гибкий шланг, повреждается на мягких сгибах из-за износа материала или действующих в этой точке напряжений.

Места повреждения обычно находятся в местах соединения шланга с соединительной муфтой или соплом шланга в трубе штанги.

Пример поврежденного гофрированного шланга в бытовом пылесосе Samsung. Часто такие дефекты пытаются устранить с помощью простой клейкой ленты. Однако это длится недолго.

Процесс ремонта в таких случаях не представляет особой сложности. Все, что вам нужно сделать, это разрезать шланг немного дальше от места поломки и аккуратно удалить остатки с внутренней части трубки (заводские крепления приклеены).

Внутренняя часть штуцера обычно накручивается точно на обмотку шланга. При такой резьбе разорванный шланг просто вкручивается в патрубок, и на этом этапе ремонт можно считать законченным. Практика показала, что нет необходимости в дополнительной фиксации клеем.

Если в центральной части гофрированного шланга образовался разрыв (или, например, если аксессуар необходимо удлинить), в таких случаях пригодится кусок резиновой трубки от велосипедной шины.

Если гофрированный шланг порвался в самой центральной части или если вы хотите удлинить шланг, внутренняя трубка велосипеда идеально подходит для ремонта или модернизации шланга.

Размер и плотность материала делают его идеальным. Части шланга предварительно разрезаются и склеиваются между собой, а затем на получившееся соединение натягивается резиновый соединитель велосипедной шины. Розетка шириной 30-40 мм также «приклеивается» клеем.

Подробный процесс замены шланга пылесоса описан в этой статье, где подробно объясняется каждый шаг и даются рекомендации.

Проблема #4 — блокировка движения механизмов

Неисправности кроются в таких механизмах, как щеточная турбина и (иногда) колесное шасси. Оба устройства имеют вращающиеся части — валы, шестерни и кольца. Во время чистки в области этих компонентов неизбежно попадают волосы, нитки и даже маленькие металлические проволочки.

Эти частицы мусора попадают на валы шестерен, кольца и колеса и со временем накапливаются в таких больших количествах, что полностью блокируют вращение.

Турбощетка, поставляемая с корейскими пылесосами, имеет складную конструкцию. Просто найдите заглушку на боковой стороне наконечника и поверните ее на 45 градусов, чтобы снять весь механизм.

Такие моменты также влияют на работу пылесоса, увеличивая нагрузку на мотор, заставляя пользователя увеличивать тягу на гофрированном шланге, который повреждается в местах перегибов.

При возникновении такого состояния первым шагом является разблокирование движения узлов. Турбощетку следует снять (производитель предусматривает снятие) и тщательно очистить внутреннюю область.

Снятие верхней крышки корпуса пылесоса открывает доступ к внутренней части больших колесных дисков. В этом месте часто скапливаются нитки и остатки волос, которые блокируют вращение колесных дисков.

Для доступа к внутренним частям больших колес необходимо снять корпус пылесоса, открутив несколько винтов снизу. Оба действия вполне доступны для выполнения своими руками.

Разбор пылесоса Samsung SC6573

Современный пылесос состоит из следующих компонентов:

• трубы и шланги для транспортировки собранного мусора в пылесборник;
• устройства для сбора мусора – многочисленные насадки: универсальная, а также щетки с различной степенью жесткости и длиной щетинок.
• регулятор мощности электродвигателя;
• отсек для сетевого кабеля, устройство автоматической намотки шнура;
• пылесборник (или аквафильтр – для моющих моделей): пластмассовый резервуар или мешок, который собирает пыль. При всасывании пыли входящий воздух закручивается, и за счет центробежной силы она оседает на стенках резервуара. Чистый воздух с мелкими частицами направляется к мотору.
• система фильтров, через которую пропускается всасываемый воздух в основной и моторной части. Часть мусора и пыли оседает в резервуаре, другая перемещается в сторону электромотора, для защиты которого устанавливается фильтр грубой очистки. Перед входом в двигатель стоит НЕРА (хепа) — фильтр тонкой очистки.
• материнская плата, располагающаяся под крышкой пылесоса. Состоит из следующих элементов: блок питания — конденсаторы, на которые падает напряжение;
• стабилитрон, где оно стабилизируется;
• микросхема для контроля работы электродвигателя;
• сглаживающий конденсатор;
• переменный резистор;
• симистор с мощным управляющим элементом;
• кнопка включения;
• два разъема: на двигатель и на питание, которое подается на плату.

Электродвигатель имеет конденсатор, способствующий плавной работе. Для бесперебойной работы предусмотрена помехоподавляющая система с дросселями, сглаживающими высокочастотные сетевые пульсации. Мотор устроен таким образом, что напряжение проходит через катушки, установленные на статоре, и поступает на щетки, после чего передается на коллектор.

Основные проблемы пылесоса Самсунг 1600w

Заметили, что пылесос начал хуже работать? Если устройство начало хуже засасывать пыль, громче шуметь и сильно вибрировать, следует обнаружить причину возникновения неисправности. Большинство моделей пылесосов Самсунг средней ценовой категории имеют похожее устройство, поэтому подобные причины встречаются у большинства из них.

Основными причинами возникновения поломок являются:

1. Падение мощности всасывания – может возникнуть из-за механического повреждения трубки или шланга, застрявшего в них предмета, или неисправности мотора.
2. Засорение фильтров. Если на приборе имеется специальный индикатор, он загорится и вы сможете очистить фильтр, но если индикатор отсутствует, главным признаком засорения фильтров будет уменьшение тяги и увеличившийся шум при работе устройства. В современных моделях фильтр достается и очищается очень легко.
3. Устройство вообще не включается или работает с перебоями. Гудение работающего пылесоса становится прерывистым, он начинает пахнуть пылью или горелыми проводами. Для того, чтобы окончательно убедиться в неисправности пылесоса, попробуйте переподключить его в другие розетки – если и так он заработает, значит, устройство нужно разобрать и понять причину поломки.
4. Не втягивается шнур, неисправность вилки, оголение проводов – такая проблема решается без разборки корпуса.

После краткой диагностики необходимо произвести разборку устройства для поиска причины поломки и, возможно, ее быстрого устранения.

Ошибка H1 в стиральной машинке Samsung

Последовательность разборки

Процедура разборки довольно простая:

1. Отключите устройство от электрической сети.
2. Отсоедините от корпуса шланг с насадкой.

ВАЖНО! Тщательно осмотрите трубу, шланг и насадку на трубу (с изогнутым обводом): часто пылесос перестает работать, потому что туда попадает крупный мусор.

1. Открутите фиксирующие винты и аккуратно снимите крышку с корпуса.
2. Вытащите пылесборник.
3. Снимите все фильтры.

ВАЖНО! Для проверки степени загрязненности фильтра достаточно его осмотреть: темный цвет перепонок свидетельствует о том, что фильтр следует тщательно прочистить (можно пылесосом со специальной насадкой) или заменить. Губчатый фильтр рекомендуется периодически чистить и промывать после работы пылесоса.

1. Отсоедините и уберите материнскую плату.
2. Снимите кожух с электродвигателя и изолирующие чехлы.

Подробнее на видео:

Разбор корпуса

Верхняя часть корпуса крепится саморезами. Выкрутите их отверткой и шуруповертом, чтобы снять крышку. Если вы снимаете пылесборник, открутите еще и винты под ним.

Совет: складывайте открученные винтики в небольшую устойчивую емкость, чтобы они не потерялись.

Основная деталь корпуса держится на саморезах или специальных защелках. После снятия открывается доступ к материнской плате. Если вы уверены, что плата работает в штатном режиме, уберите ее в сторону, чтобы не повредить при диагностике и ремонте. Для этого отсоедините ее разъемы и открутите винт в центральной части.

Рядом с двигателем располагается обратный клапан – небольшая кнопка, которая довольно просто вытаскивается. Клапан нужен для остановки работы двигателя, в случае, если он забивается при мощной силе всасывания. Без клапана электромотор может сгореть.

Чтобы получить доступ к самому двигателю, снимите кожух, закрепленный болтами, и окружные резиновые пластины. Также рядом с мотором могут находиться защитные прокладки из поролона или войлока. Они закрепляют положение двигателя и не позволяют ему касаться стенок кожуха.

Ремонт и замена двигателя

Признаки, что вам надо проверить мотор пылесоса:

• прибор гудит или шипит при подключении к сети,
• пылесос слабо всасывает пыль, не всасывает ее или вовсе «выплевывает»,
• от прибора идет запах гари.

Для начала осмотрим двигатель визуально: сгоревшие элементы или оборванные провода могут быть видны сразу. Разрыв проводов чаще происходит, если они изготовлены из алюминия, который при вибрациях легко повреждается. Обычно целостность проводов нарушается в местах их крепления.

Затем проверим работоспособность мотора: вытащим его, зажмем в тиски, установим клеммы с изоляцией и подадим на них напряжение. Если пойдут искры, скорей всего, внутри электромотора много пыли и мелкого мусора. Пыль также скапливается в крыльчатке, откуда ее необходимо вычищать.

Совет: корпус коллектора можно прочищать ластиком, предварительно придав ему нужную удлиненно-заостренную форму. Ластик вставляется в отверстие, двигатель вручную прокручивается, и грязь остается на резинке. Прочистите ластик ватной палочкой, смоченной в спиртовом растворе.

Если мусора внутри корпуса много, откройте его, распрессовав при помощи плоскогубцев, незначительно отгибая края в местах зажимов. Снимите, очистите и установите обратно.

Работе могут мешать:

• разбалансировка крыльчатки;
• выход из строя подшипника;
• износ щеток по бокам коллектора;
• смещение уплотнительного кольца при входе в вентиляторное отверстие — его нужно почистить и поставить на место;
• передавленные или поврежденные провода — их следует прозвонить;
• перегорание термического предохранителя на корпусе мотора.

После диагностики и ремонта продуйте двигатель от оставшейся внутри пыли. С первого раза это вряд ли получится. Повторяйте до тех пор, пока не перестанет выдуваться пыльное облако.

Ремонту двигателей посвящена отдельная статья:

Как отремонтировать двигатель пылесоса дома: пошаговая инструкция + видео

При установке нового двигателя на пылесос Samsung отсоедините клеммы от поврежденной детали и подключите к новой. Новый электродвигатель может незначительно отличаться модификацией. Главное требование — полное сходство отверстий и щеток, так как двигатель вставляется в корпус единственным образом. Он должен встать идеально, с полным совпадением всех выемок и впадин, развернуть мотор не получится. Затем закрутите резинку или другие уплотнительные элементы, ввинтите убранные саморезы и наденьте обратно кожух.

В видео ниже представлен процесс разборки пылесоса и замены двигателя:

Ремонт: от простого к сложному

Впрочем, случаи, в видео выше достаточно серьезные и не такие уж частые. К тому, что случается с мотором и что с ним возможно сделать, мы еще вернемся. Как и к смоточному барабану для сетевого шнура – он иногда дает внешние признаки, как от виткового КЗ и, чтобы добраться до барабана, тоже нужна полная разборка пылесоса. А пока займемся тем, что доступно снаружи без инструмента – фильтрами и шлангом. Чаще всего ремонт пылесоса к ним и сводится.

Фильтры

Воздушный фильтр пылесоса

«Тонкий» и HEPA-фильтр пылесоса устроены похоже, см. рис. справа; разница только в фильтрующем элементе. Рамки того и другого разъемные (нужно подковырнуть в щель сбоку). HEPA-фильтр просто вынимается из гнезда за ручку. Чтобы вытащить фильтр тонкой очистки, обычно достаточно убрать мешок-пылесборник. Но в некоторых моделях фильтр тонкой очистки становится доступен лишь вместе с мотором, так что см. далее.

Откроем читателю секрет: на вкладыши фильтров пылесоса (кроме туманного) отлично подойдут фильтрующие элементы автофильтров. Более того, их делают одни и те же производители. С фильтром тонкой очистки хуже: для него нужен вкладыш моторного воздухофильтра, который отдельно не продается. А вот на самый дорогой и быстро засоряющийся HEPA-фильтр годится вкладыш салонного воздухофильтра любого внедорожника. Самые дешевые – УАЗовские, и они ничуть не хуже «крутой фирмы».

Одного салонного фильтра хватит на несколько HEPA, поэтому оригинальную упаковку нужно вскрывать, аккуратно отрезав край ножницами. Затем рамку HEPA-фильтра разнимают, грязный вкладыш выбрасывают. Рамку промывают, вытирают насухо. Из салонного фильтра вырезают кусок в размер рамки, а остаток суют обратно в пакет и обрез заклеивают скотчем, чтобы вкладыш не насосался пыли из воздуха. Отрезанный кусок кладут в рамку, проклеивают по контуру (лучше – из клеевого пистолета), рамку защелкивают – новый HEPA-фильтр готов.

Шланг

Обнаружение места порыва шланга пылесоса

При порыве оболочки шланга пылесос ведет себя так же, как при засоре фильтров, крыльчатки или небольшом постоянном витковом КЗ: плохо тянет, меняется звук мотора, возможен перегрев. Обнаружить неисправность просто: нужно слегка потянуть шланг у обоймы штанги (трубы, на которую насаживается щетка) или присоединительного штуцера (штуковины, которой шланг вставляется в пылесос).

Чаще всего шланг рвется у штанги; в таком случае возможен ремонт подручными средствами и очень скорый, буквально не прерывая уборки:

Видео: быстрый ремонт порванного шланга пылесоса

Примечание: о ремонте шланга пылесоса с функциями уборки см. далее в соотв. разделе.

Гораздо реже шланг пылесоса рвется посередине. Восстановить его также возможно очень быстро, но нужна термоусаживаемая трубка (ТУТ). Усаживать ТУТ над пламенем не обязательно, можно прогреть воздухом от бытового фена на полной мощности. Как произвести ремонт шланга пылесоса с помощью термоусаживаемой трубки, см. след. видео.

Видео: ремонт шланга пылесоса термоусадкой

Разборка

Теперь возьмемся за ремонт посложнее, для которого пылесос надо разобрать. Это может быть необходимо, если описанные выше меры приняты, неполадки устранены, а внешние признаки неисправности остаются. Перед разборкой пылесоса необходимо:

1. Отключить его от сети электропитания.
2. Отсоединить шланг.
3. В пылесосах с циклоном или аквафильтром вынуть и опорожнить пылесборник.

Внутреннее устройство пылесоса детальнее показано слева на рис.:

Внутреннее устройство и порядок раборки пылесоса

Разборка пылесоса осуществляется в след. порядке:

• Откинуть крышку, поз. 1 на рис.
• Освободить защелки или вывернуть винты, крепящие к корпусу шарнир крышки, и снять крышку, если шарнир спереди.
• Если крышка откидывается назад, вынуть HEPA-фильтр, поз. 2.
• Вывернуть винты под HEPA-фильтром.
• Приподнять ручку для переноски. Если под ней виден винт, вывернуть его.
• Если крепежные винты верхней половины корпуса видны сверху (красная стрелка на поз. 2), вывернуть их.
• Если крепежных винтов сверху не видно, перевернуть пылесос и осмотреть снизу. Возможно, винты, скрепляющие половины корпуса, скрыты под откидной технологической крышкой, поз. 3.
• Снять верхнюю крышку корпуса. Теперь будет доступ к мотору, барабану со шнуром и, возможно, к фильтру тонкой очистки, поз. 4.
• В некоторых моделях пылесосов после разъема корпуса обнаруживаются еще 2 винта и защелка. Вывинтив винты и отжав защелку, можно извлечь лоток с мотором и барабаном, поз. 5.
• Мотор-вентилятор крепится в отсеке длинными винтами (показаны стрелками на поз. А).
• Головки винтов не крутить, они сидят на резьбе и в моторе! Нужно отвинтить гайки на шпильках, тогда мотор вынется, поз. 6.
• Вероятен вариант крепления мотора, когда вместо гаек на резьбовых шпильках сзади него видны головки винтов. Это значит, что кожух крыльчатки сидит на тугой посадке, см. далее. В таком случае вывинчиваем винты и вынимаем мотор-вентилятор.
• Вынув разъем питания мотора из гнезда, получаем полный доступ к барабану сетевого шнура, поз. 7.

Мотор: что можно сделать

Электродвигатели пылесосов ради компактности выполняются коллекторными с последовательным возбуждением: бесшумный и экономичный асинхронный движок на 1,5-2 кВт будет больше всего пылесоса и потянет не несколько десятков кило. Чтобы получить приемлемый КПД коллекторного мотора (на переменном токе, вообще говоря, для электрических машин из рук вон плохой), более-менее приличную производительность крыльчатки и уменьшить шумность пылесоса, его мотор рассчитывают высокую скорость вращения, более 10 000 об/мин. В таком случае огромное значение приобретает балансировка ротора (который в коллекторном моторе называется якорем) вместе с крыльчаткой. Если, допустим, полезть «не по делу» в компрессор и чуть-чуть помять крыльчатку (или надломить лопасть пластиковой) – вы «попали» на новый компрессор. Или, допустим, пылесос тарахтел, но тянул. Потом и тянуть перестал. Разбираем, смотрим – разбиты гнезда подшипников в корпусе. Опять «попадалово» на то же самое. Поэтому непреложные правила, которым надо следовать, вдруг пылесос барахлит и есть подозрение на механику, таковы:

1. Вдруг в работе пылесоса появились гул, вибрация, лязг, стук, иные резкие посторонние звуки – не тянуть с ремонтом, дороже обойдется.
2. Если пылесос греется и, особенно, попахивает горелой изоляцией – немедленно выключить и см. пред. пункт.
3. Прежде чем добираться до мотора, тщательно проверить все возможные источники неполадок, описанные выше, и барабан сетевого шнура, см. далее.
4. Убедиться, что напряжение в розетках соответствует указанному в паспорте или на шильдике пылесоса. Его бытовая норма – 185-245 В, но мощные коллекторные двигатели переменного тока не терпят колебаний напряжения питания в столь больших пределах; для них норма (если производитель не указывает иного) – 195-235 В.
5. Не зная броду, не лезь в воду – беритесь за электромеханику, лишь точно зная, что и как там будете делать и к чему это приведет.

Мы же далее постараемся дать сведения о том, как все-таки и когда возможно произвести ремонт двигателя пылесоса своими силами.

Внутреннее устройство мотор-вентилятора пылесоса показано на поз. 1 рис. ниже, а на поз. 2 и 3 – варианты его исполнения. Поз. 2 – крепление короткими винтами сзади и кожух крыльчатки на тугой посадке (см. также выше) применяется преим. в современных пылесосах; весь поток воздуха омывает мотор. Поз. 3 – кожух с уплотнением крепится винтами-шпильками, это старый, но еще довольно распространенный вариант. В таком случае проблем нет: вывинчиваем винты, поддеваем кожух отверткой (он прикипел на уплотнении), и кожух сам отваливается.

Устройство и разборка двигателя пылесоса

Если кожух на тугой посадке, очень-очень осторожно, не торопясь, потихоньку обстукиваем его выступающий назад бортик, пока кожух не сползет. Лучше будет подложить стальную полоску толщиной 3-4 мм: она, не ослабляя удара, распределит его силу по большей длине бортика. Сборка, кстати, в обратном порядке, только обстукиваем горловину. Если ее нет, значит, узел собирается на специальном стенде. Тогда – стоп! Дальше сами не лезем.

Но, допустим, кожух снят и мы видим крыльчатку, поз. 5. Помята или побита – новый компрессор, ничего не поделаешь. На такой скорости вращения, если в крыльчатку канцелярская кнопка попадет, гнезда подшипников разболтаются обязательно; что это значит, см. выше.

Щеточно-коллекторный узел двигателя пылесоса

Ладно, крыльчатка цела. Выворачиваем крепежные винты щеткодержателей (показаны красными стрелками на рис. справа) и вынимаем щеткодержатели со щетками (зеленые стрелки). Пока откладываем и проверяем крыльчатку: без щеток она должна вращаться свободно, легко, плавно и от резкого толчка пальцем делать несколько оборотов. Нет – см. ниже, а пока займемся щеточно-коллекторным узлом.

Проверяем огарки щеток, их должно остаться не менее чем по 1-1,5 см в длину и точно одинаковых. Если посредине торца щетки видна дырочка, а в ней какая-то медяшка, все, щетки изношены полностью. Меняются щетки только и только комплектными парами. Если одна изношена хотя бы на миллиметр больше другой, пара щеток меняется независимо от степени общего износа.

Чистим коллектор замшей, смоченной спиртом, и протираем насухо фланелью. Ни упаси боже тереть шкуркой! Ламели коллекторов моторов пылесосов делаются из омедненного алюминия. Слой меди тонкий: продрал наждачкой до белого – новый компрессор. То же, если на коллекторе обнаруживается кольцевая канавка, выгоревшая от кругового огня. Круговой огонь опоясывает коллектор, если пылесос долго гонять с засорившимися фильтрами.

Теперь допустим, что крыльчатка вращается туговато и/или не плавно, вроде как за что-то цепляется. Вообще-то снимается она пневмо- или гидросъемником, но сначала нужно отвинтить удерживающую крыльчатку гайку с левой резьбой. Засела она намертво: при каждом включении пылесоса инерция крыльчатки стремится затянуть гайку. Не имея навыков работы с механикой и электромеханикой, на этом лучше остановиться и честно сказать мастерам: сам не умею, а поломать совсем боюсь. Но для любителей, вполне владеющих инструментом, даем видео, как открутить гайку крыльчатки пылесоса:

Видео: откручивание гайки крыльчатки пылесоса

Если гайка поддалась, можно попробовать снять крыльчатку, осторожно поворачивая на валу вправо-влево руками. Вал можно зафиксировать капроновым шнуром: один его конец завязывают к каком-нибудь отверстии, туго-натуго обматывают вал под крыльчаткой шнуром, затем помощник все время тянет за свободный конец шнура, а вы пытаетесь сорвать крыльчатку. Но ни в коем случае не заклинивайте вал чем-то твердым! Силуминовый корпус мотора может треснуть, и тогда опять – новый компрессор. Кое-кто умудряется даже провернуть вал в якоре, что уму постижимо, но с большим трудом.

Хорошо, крыльчатка сползла. Зачем? Чтобы проверить подшипники. В зазоры между обоймами подшипников и их гнездами в корпусе капаем по 1-2 капли керосина или тормозной жидкости. Берем гвоздь, упираем его острие в лунку на хвостовике вала и пытаемся вытолкнуть якорь (см. рис. ниже) вперед. Если не прикипел намертво – выйдет, т.к. передний подшипник больше заднего. Можно слегка постучать легким молотком по шляпке гвоздя, но очень осторожно – силуминовый корпус может треснуть!

Якорь (ротор) электродвигателя пылесоса

Проверяем вращение подшипников. Снять негодные будет трудно, т.к. на шейки вала они посажены с холодным нагягом, т.е. якорь перед установкой подшипников охлаждают. Можно попробовать прогреть подшипники бытовым феном и, пока горячие, столкнуть концами ножниц. Есть и другие способы, см., напр., как заменить подшипники мотора довольно популярного Samsung’а SC4325 в след. ролике:

Видео: замена подшипника пылесоса Samsung SC4325

Чего не надо

«Восстанавливать» разбитые подшипники литолом, фиолом и т.п. Не те обороты у движка, чтобы такой фокус прошел. Также не надо самостоятельно перематывать якорь, по причине той же скорости вращения. После перемотки обязательно нужна его динамическая балансировка. Не статическая в центрах! Если найдется специалист, перематывающий с гарантией, и возьмет за это дешевле нового компрессора – можно попробовать. А самому – не надо.

Барабан

В барабане сетевого шнура возможны механические и электрические неисправности. Механические – поломка рычага-фиксатора и пружины внутри. В том и другом случае шнур или не вытаскивается, или не затягивается обратно, полностью либо частично. Рычаг обычно плоский Г-образный; новый делается из кусочка металла, особой точности не нужно. Чтобы добраться до пружины (и контактов, см. ниже), нужно полностью смотать шнур и разобрать барабан; все крепежные винты снаружи. Обычно у пружины отламывается ус. Чтобы отогнуть новый, конец пружины отпускают, нагрев над огнем. При обратной сборке барабана пружину заводят на 2-3 оборота и проверяют ход шнура. Не вытягивается полностью – начальный завод нужно ослабить. Не втягивается весь – наоборот, усилить.

Сетевой шнур в барабане соединяется с монтажом пылесоса чаще всего скользящими контактами. Симптомы их неисправности – пылесос работает с перебоями или вовсе не включается. Возможно совпадение с признаками виткового КЗ: греется, плохо тянет, несет горелой изоляцией. Однако проверять контакты тестером бесполезно: не уловит перемежающегося точечного неконтакта.

Контакты барабана проверяются самодельным пробником из любого наушника и пальчиковой батарейки, хорошо знакомого радиолюбителям. Схему проверки см. на рис.:

Проверка контактов барабана сетевого шнура пылесоса

• Одним щупом (все равно каким) становятся на контактную площадку барабана (показано красными стрелками).
• Другим щупом находят по щелчку в наушнике соответствующий штырек сетевой вилки.
• Один человек слушает, что в наушнике, удерживая вилку у себя, а другой за петлю полностью вытягивает шнур и отпускает.

В наушнике все время должна быть мертвая тишина. Малейший шорох – барабан нужно перебирать, чистить, рихтовать или менять контакты. Ток через наушник всего несколько мА, а что будет, когда по цепи пойдут штатные 5-10 А?

Щетки-дворники

Неисправности пылесоса возможны также в активных наконечниках, т.е. выполняющих функции уборки. Как устроены и действуют основные их разновидности, показано на рис. ниже. В наконечнике для влажной уборки (слева на рис.) основной источник неисправностей – пользователь. Помпа, подающая моющее, не рассчитана на работу всухую. Если перед уборкой не заправить моющим пылесос, ее моторчик выйдет из строя. Помпа конструктивно неотъемлема от бака для моющего и ремонту не подлежит. Что касается трубок для подачи моющего и его распылителя, то они снаружи, прозрачны и засоры в них сразу видны. Для прочистки подающая трубка просто стягивается со штуцера на пылесосе и распылителя, а обратно также просто надевается. Замена также не представляет затруднений: любая пластиковая трубочка подходящего диаметра.

Устройство активных наконечников пылесоса для влажной уборки и метущего

Чтобы увидеть устройство сухого (метущего) активного наконечника (справа на рис.), нужно снять сидящие на трении или защелках боковые крышки на шарнире наконечника (в центре на рис.) или непосредственно на боковинах щетки. Маломощный моторчик щетки в пылезащищенном исполнении выходит из строя очень редко. Несколько чаще провисает и сползает приводной ремень (зеленая стрелка справа на рис.) или изнашивается щетина метущего барабана; она должна выступать за нижнюю плоскость наконечника не менее чем на 8-9 мм. Восстановлению метущий барабан не подлежит, его меняют на новый. Достаточно часто встречается также обрыв проводов питания привода метущего барабана. Провода проходят внутри шланга; как их заменить в довольно широко распространенном пылесосе Samsung SC-6573, см. сюжет:

Видео: ремонт проводов в шланге с регулятором (Samsung SC-6573)

Проверка материнской платы

Если вы подозреваете, что на плате повреждены какие-то элементы, сначала «прозвоните» контакты: коснитесь мультиметром выводов на плате. В случае, если при прозвонке разъемов, идущих на двигатель, не обнаруживается сопротивление, проблема связана с двигателем. Если же он реагирует при подаче напряжения на контакт, неполадку нужно искать в плате.

Прежде всего очистите плату от пыли с помощью выдувателя воздуха или объемной кисточки. Как правило, на плате выходит из строя симистор управления. Если его не получается заменить, можно впаять рядом такой же (номер модели выгравирован на симисторе).

Пример разборки пылесоса, у которого не работает пульт управления, на видео:

Агрегат совсем не включается

Если вы включили агрегат в розетку, а ничего не происходит, то ремонт пылесоса «Самсунг» (своими руками, конечно) нужно начинать с тщательного осмотра электрической части аппарата. Сначала убедитесь, что исправна сама розетка — для этого включите в нее другой, заведомо исправный прибор. Если все в порядке — осмотрите шнур пылесоса, ищите потертости, трещины, изломы или другие повреждения.

Читать далее: Размеры пластиковых труб для водопровода таблица — Отопление

Если все вышеперечисленные действия результата не дали, значит, виноваты щетки или сгорел двигатель. Эта часть ремонта уже относится к категории более сложных.
