Common Interface в телевизоре Samsung — что это? Как использовать слот модуля общего интерфейса (common interface (CI) в ЖК-телевизорах

Многие пользователи покупают новые телевизоры Smart TV (Samsung, Philips) и при изучении их возможностей и панели слотов, находят разъем Common Interface. Мы расскажем что это такое и для чего нужен CI.

«CI+ модули» или Common Interface – особый слот на задней панели телевизора для интегрирования в него модуля с картой от оператора спутникового телевидения. Именно карта производит декодирование платных телеканалы и позволять их просматривать пользователю. CI+ выступает в качестве защиты от незаконных просмотров платных телеканалов. Используется для цифрового вещания.

Общие сведения об интерфейсе

Систему Common Interface часто и ошибочно путают с самим инструментом декодирования каналов. Это в корне неверно, поскольку она представляет собой лишь интерфейс для интеграции подобных карт, которые, в свою очередь, поставляются телекоммуникационными операторами. Наличие такого слота в телевизоре дает возможность использовать интерфейс как замену традиционного ресивера. Поэтому такие системы иногда называют DVB Common Interface, то есть слот, который поддерживает определенный формат взаимодействия с интегрированным тюнером. Причем тюнер DVB на данный момент является хоть и популярным, но все же уступающим место более технологичным спутниковым аналогам.

На практике эксплуатации слота пользователь получает возможность просмотра кодированных каналов от определенного оператора, выпустившего карту. Это CI-модуль, который вставляется в соответствующий интерфейс и после выполнения настроек в самом телевизоре открывает закрытые программы.

Карта от Триколор ТВ

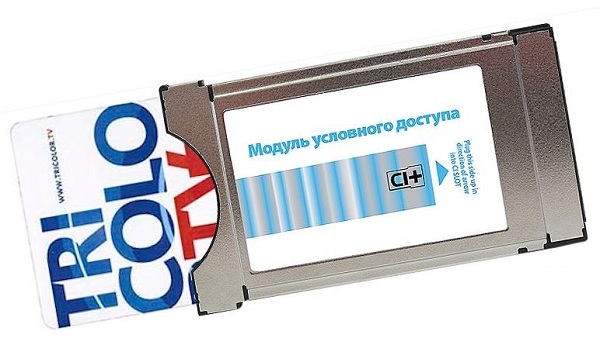

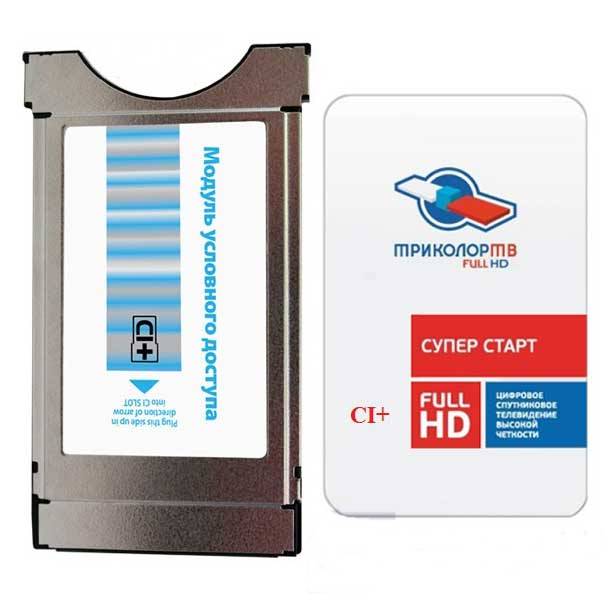

Провайдер Триколор предлагает смарт карту с доступом к своим каналам в комплекте с ресивером либо вместе с модулем системы DRECrypt. Компания предлагает следующие пакеты:

• – 217 каналов. Среди них: федеральные, региональные, научные, кулинарные, музыкальные, фильмовые и узкоспециализированные.
• « » – предназначен для самых маленьких, состоит из 17 каналов.
• «Ultra HD» собрал 4 эксклюзивных канала в высоком качестве.
• « »- 9 каналов для взрослых.
• «Матч Футбол» и — 6 и 2 каналов соответственно.
• «Базовый» – 25 каналов.

Некоторые современные телевизионные аппараты способны обрабатывать цифровые сигналы без помощи специальных приставок. В статье будет рассказано, для чего нужны CI-слот, САМ-модуль и Smart-карта и что делать, если вдруг возникает ошибка «нет модуля CI в телевизоре LG».

(аббревиатура означает “Common Interface”) представляет собой специальный разъём, в который вставляется карта доступа к платному цифровому телевидению.

При помощи данного интерфейса осуществляется декодирование полученного от провайдера потока видео и согласование сигнала с системой телевизора.

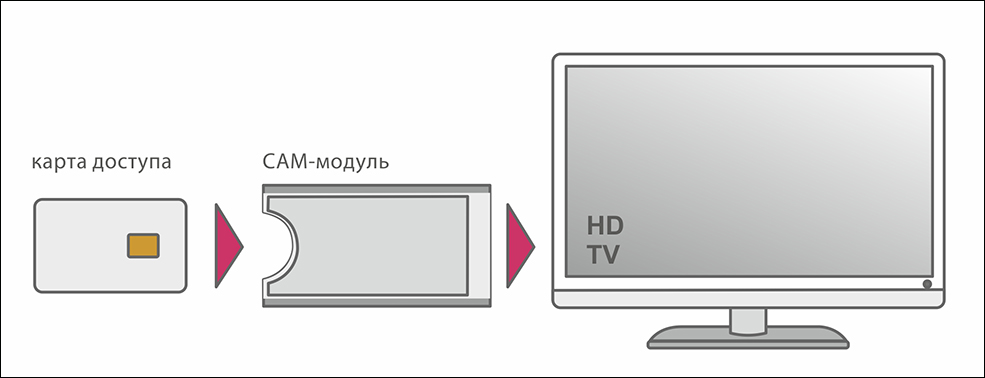

Подключаемое через CI-слот устройство называется CAM-модулем (Conditional Access Module), и именно этот девайс выполняет функцию разблокировки зашифрованных каналов: CI — это лишь порт для CAM, который в свою очередь является переходником между телевизором и Smart-картой

Smart-карта содержит специальный пароль, позволяющий человеку получить доступ к кабельному телевидению. Стоит сказать, что производители заявляют поддержку CI и CAM лишь в тех моделях телевизоров, в которых также присутствует собственный DVB-тюнер.

Среди преимуществ покупки подобного Смарт ТВ:

1. Экономия денежных средств. Если TB-аппарат оснащён САМ-модулем, то пользователю не придётся дополнительно приобретать внешнюю цифровую приставку — для доступа к трансляции телеканалов в высоком разрешении потребуется оплатить выбранный TB-пакет и бесплатно получить от провайдера Smart-карту.
2. Простая настройка оборудования. Процесс подключения Smart-карточки к телевизору LG или Samsung аналогичен установке обычной microSD в смартфон, а настройка оборудования обычно занимает не более 2 минут.
3. Компактность системы. Внешне CAM напоминает банковскую карту толщиной в несколько сантиметров, что значительно меньше обычной цифровой приставки. Также для использования данного модуля нет необходимости подключать к дисплею дополнительные провода.
4. Простое управление ТВ-программами. При использовании CAM управление просмотром телевидения осуществляется через телевизионный, а не DVB-T2 пульт.

Чуть более подробно о принципе работы адаптера Smart-карты CI-card для телевизоров Samsung и LG будет рассказано в следующем разделе статьи.

Принцип работы декодера

Декодер работает в определенной системе расшифровки алгоритма кодирования, который используется поставщиком телекоммуникационных услуг. Интерфейс в данном случае лишь обеспечивает техническую возможность реализации декодирования с последующим представлением сигнала в том или ином формате. Большинство кодируемых сигналов поступают в приемник вместе с ключом доступа. Этот ключ через тот же слот направляется в карту, которая дает ответ в виде сгенерированного кода. Последний направляется в сам тюнер, связанный с системой Common Interface в телевизоре Samsung. Что это значит с точки зрения правового аспекта? Использование такой схемы раскодирования сигналов полностью законно. Дело в том, что при покупке карты одновременно оплачивается и услуга пользования теми или иными каналами. Обычно приобретается целый пакет, к которому при подключении и получит доступ установленная карта.

Отличие HDMI 2.0 и 2.1

Версия HDMI 2.0 появилась осенью 2013 года. Интерфейс обеспечивает следующую поддержку:

• Разрешение 4K (2160p). Частота кадров 50-60 Гц, скорость передачи — 18 Гбит/с, восьмибитный цвет;
• Одновременно можно принимать до 32 аудиоканалов;
• На одном мониторе можно смотреть сразу два видеопотока;
• Одновременно можно отправлять 4 аудиопотока;
• Поддержка соотношения сторон 21:9 (2,35:1);
• Динамическая синхронизация потоков;
• Увеличена возможность HDMI-CEC;
• Усилена защита от копирования — HDCP 2.2.

Весной 2015 и через год появились версии 2.0а и 2.0в. Появилась поддержка:

• HDR10;
• Dolby Vision;
• Ultra HD Blu-ray Disc
• HLG (применяется на ТВ платформах 4K Ultra HD).

Наконец, версия 2.1
стала доступна в ноябре 2021 г., но стала внедряться с конца 2018 года.

Чем она отличается от предыдущей версии?

Пропускная способность увеличилась в 2.5 раза, 48 против 18 Гбит/с. Это позволило выводить на монитор изображение с более высоким разрешением. Но потребуется специальный кабель, поддерживающий такую скорость. Поддержка цвета выросла до 10-16 бит.

Была внедрена технология VRR

. Эта функция используется для игр. Она обеспечивает игровому процессу плавность. Задержки либо устраняются, либо уменьшаются.

Передача изображения поддерживается в:

• 4К – 120 Гц;
• 8К – 60/120 Гц;
• 10К – 120 Гц.

HDMI 2.1 может также поддерживать режимы:

• Low Latency Mode — автовыбор оптимального показателя задержки, чтобы достичь предельного качества изображения;
• Quick Media Switching – сокращение времени в моменты переключения между различными медиа.

Особенности модуля CI+

Более совершенная система на базе интерфейса CI, изменения в которой обусловлены как раз требованиями правообладателями медиаконтента. Дело в том, что модули такого типа первой генерации открывают пользователям широкие возможности в обращении с принимаемыми материалами. После первичной обработки сигнала в карте происходит дальнейшая его трансляция на тюнер и, соответственно, на экран в открытом, то есть раскодированном виде. Эта особенность позволяет владельцу оборудования сохранять контент.

Именно с целью ограничения возможностей копирования и реализуется улучшенная Common Interface в телевизоре Samsung. Что это означает для зрителя? Во-первых, невозможность сохранения материалов в процессе просмотра. Произвести эту операцию можно только с применением дополнительных устройств проигрывания и записи. Во-вторых, пользователь не может проматывать рекламные блоки. Доступ к контенту предоставляется лишь в разовом порядке – на один показ. Модуль с приставкой «плюс» не обеспечивает полное раскодирование сигнала, а только дает ему возможность поступления на тюнер, и уже перед непосредственной трансляцией на экране осуществляется расшифровка.

Именно такой алгоритм ограничил владельцев телевизоров с интерфейсами CI+ в возможностях совершения дополнительных действий с принимаемым материалом.

Как работает раскодирование телепрограмм

При приёме кодированной телепрограммы ресивером (тюнером) для правильной обработки сигнала ему надо знать алгоритм шифрования.

Ведущие кодировки используют следующий принцип кодирования, с телевизионным сигналом посылается запрос на получение ключа доступа, например один раз в 3 минуты, ресивер получив запрос с эфира подаёт запрос в CAM модуль, модуль обращается к карточке доступа, получив информацию с карточки, модуль генерирует ответный код доступа, который передаётся в ресивер (тюнер). Тюнер понимает какой надо применять алгоритм раскодировки сигнала и производит раскодировку телевизионного сигнала.

В современных системах реализовано также передачу информации о активных карточках. Пример вы купили доступ к НТВ с ежемесячной подпиской, вы забыли заплатить абонплату. При приёме телесигнала будет передано информацию о том что ваша карточка не активна и вы не можете смотреть телепрограммы. После оплаты номер вашей карточки активируется и вновь смотрите телепередачи.

Подключение адаптера

Адаптер требуется для последующей установки самой карты оператора. Его следует встраивать в специальную нишу интерфейса на задней панели. Причем разработчики Samsung рекомендуют выполнять эту операцию до того, как телевизор был установлен на постоянное место эксплуатации. Особенно это касается моделей, которые предполагают настенный способ фиксации. И карту для удобства следует устанавливать после того, как была успешно выполнена интеграция адаптера.

Устройство крепится с помощью специальных фиксаторов, которые могут иметь разное исполнение в зависимости от модели. Обычно для этого используются зажимы и отверстия, обеспечивающие плотное размещение адаптера Common Interface в телевизоре Samsung. Что это дает в контексте установки самой карты? Сам по себе адаптер позволяет целенаправленно работать с конкретными модулями, используя общий интерфейс. То есть при смене или обновлении форматов подключения тюнеров и операторских карт слот Common Interface будет сохранять свою актуальность именно благодаря возможности использования таких переходников.

Настройки в меню телевизора

Действия по настройке меню следует производить в «общий интерфейс»

1. Разные модели телевизоров могут иметь свои правильные пути доступа к разделу «общий интерфейс». Следует зайти в меню и отыскать один из двух пунктов: Система
   или
   Трансляция
   .
2. «Общий интерфейс» должен указывать на свою активность, если такого не наблюдается, тогда выполните следующие варианты.
3. Вытащите все комплектующие и заново все подсоедините. Телевизор нужно вытащить из сети, простая перезагрузка может не помочь. Проследите за правильностью действий. Карточка оператора включается в CAM-модуль, его следует включить в CI-модуль, а он уже интегрируется в Коммон Интерфейс.

Это единственный действующий способ для установки соединения с оператором телеканалов. Если по каким-то причинам доступ так и не был дан, тогда попробуйте заменить каждый из элементов на другие. Поочередно взаимозаменяем все комплектующие, вычисляем возможные неработающие составляющие. Вот наглядное видео с подключением этого модуля.

Всегда есть возможность обращения в техподдержку оператора

связи за разъяснениями ситуации. Возьмите с собой все элементы и карту декодирования. Сотрудники смогут на месте проверить работоспособность. При необходимости лучше заказывать мастера с выездом на домашний адрес.

Оборудование для цифрового телевидения — это то что можно купить в нашем магазине. Наша компания работает на рынке эфирного и спутникового оборудования с 2003 года и большую часть наших клиентов мы знаем уже в лицо. Для постоянных покупателей нашего интернет магазина действует система скидок, которая рассчитывается автоматически по номеру купона присвоенному лично вам. Все оборудование проходит предпродажную подготовку, а именно устанавливается последняя версия ПО на спутниковые и эфирные приставки. Все ресиверы проверяются на работоспособность. Наша компания производит доставку оборудования, как по Москве так и по всей России. С большинством компаний курьерской доставки заключены соглашения о льготной цене доставки. В нашем интернет магазине вы сможете найти практически любое оборудование, которое может вам понадобится для приема спутникового и эфирного телевидения

Мы постарались сделать удобным процесс оформления заказа для любого Если вы планируете заказать не одну позицию, а несколько, то вы можете воспользоваться поиском по магазину и обратить внимание на сопутствующее оборудование.Если вы ходите подобрать оборудование для приема спутникового тв, то вам следует пройти по вкладке меню «Спутниковое телевидение», если для приема эфирного или кабельного тв, то «Эфирное телевидения» и.т.д. Если в процессе заказа у вас возникают вопросы, то вы можете воспользоваться онлайн чатом, который расположен на каждой странице интернет магазина или заказать обратный звонок

Надеемся, что в интернет магазине цифрового тв вы сможете потратить минимальное количество времени на заказ требуемого оборудования.

Современные ТВ предоставляют своим пользователям большие возможности, в том числе и просмотр телеканалов в высоком разрешении с превосходным звуком, но для этого необходимо дополнительное оборудование в качестве модуля для телевизора и персональной смарт-карты абонента. Также стоит учитывать, что не все модели предусматривают CI – слот, поэтому для возможности подключения цифрового телевидения с большим выбором телеканалов требуется приобретение и установка ТВ-приемника, в который и будет установлена смарт-карта с модулем.

Многие модели ТВ ведущих производителей, таких как Samsung, LG, Sony уже давно имеют ряд встроенных конструкций, которые наделяют телеэкраны расширенными функциями. Разработчики стараются оснащать свои телевизоры удобными устройствами, тем самым освобождая пользователя от необходимости подключать дополнительное оборудование, которое занимает место. Например, встроенный тюнер

или по-другому цифровой ресивер позволяет принимать потоковое видео и декорировать сигнал разного формата вещания. Однако чтобы он справлялся со своими задачами, ему обязательно нужна внешняя поддержка сигнала — ее и обеспечивает САМ – модуль.

Этот прибор напоминает маленький компьютер, который сначала проводит декодирование цифрового потока

, а затем отправляет сигнал для его согласования с конкретной моделью телевизора. Это электронное устройство, укомплектованное специальной картой, предназначено для воспроизведения цифрового сигнала и платных каналов с высокой четкостью. И, если модель телевизора имеет встроенный DVB-C тюнер, рассматриваемый прибор избавит пользователей от дополнительных проводов, и второго ПДУ.

Интеграция модуля

Установка карты выполняется в соответствии с инструкцией для конкретной модели. Обычно на самих модулях указывается направление, в котором необходимо производить интеграцию. Перед инсталляцией на экране телевизора будет запись о декодированном канале, но после выполнения установки она должна исчезнуть. Обычно при первом размещении таких модулей на экран выводится основная информация о поставщике и конкретные данные идентификации пользователя. Ее появление означает, что карта Common Interface была подключена правильно и каналы могут быть раскодированы. Важно заметить, что физически такие модули довольно чувствительны, поэтому обращаться с ними следует максимально осторожно, не повреждая поверхности.

Что делать, если модуль не подключается?

В процессе установки модуля и обнаружения сигнала могут возникать разные проблемы. Чаще всего их решения удается достичь путем переподключения компонентов. Таким образом, например, исправляется неполадка в виде отсутствия активности карты. Но даже если CI-модуль для телевизора интегрирован правильно, не всегда начинается автоматическая трансляция каналов. В этом случае нужно произвести поиск каналов, в процессе которого будет выполнено автосканирование. Но эту операцию желательно производить заблаговременно еще до установки адаптера. Даже если каналы не будут регистрироваться в качестве декодированных, система их зафиксирует.

Отзывы о работе интерфейса

По большей части такие устройства получают положительные отклики со стороны пользователей. И особенно качественным исполнением интерфейсов декодирования славятся телевизоры Samsung. Отзывы отмечают стабильность приема сигнала, легкость в управлении настройками и довольно высокие характеристики изображения в плане цветопередачи.

При этом есть и негативные мнения о работе таких систем. Они связаны с тем, что не всегда можно достичь слаженного взаимодействия тюнера и адаптера с картой. Грешат этим недостатком и телевизоры Samsung. Отзывы подчеркивают, что разнообразие форматов тюнеров зачастую вводит в заблуждение при подборе соответствующих модулей.

Существующие разновидности

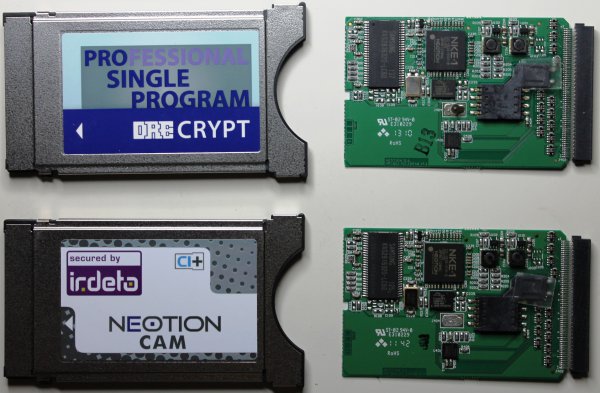

Существует два основных вида КАМ-модулей, имеющих свои особенности и преимущества. Делается выбор на основе характеристик каждого:

1. Односистемный. Поддерживает одну систему кодировки, то есть устройство уже оборудовано картой доступа определенного провайдера. Оно способно самостоятельно обновляться и настраиваться при подключении к ТВ. Но недостатком является то, что модуль для телевизора несовместим с картами других провайдеров. Поэтому если абонент захочет поменять оператора, ему придется приобретать другое оборудование.
2. Универсальный. Благодаря прошивке работает со многими кодировками. В него встроены все необходимые программы, которые нужны для считывания сигнала. Обновляться и менять настройки сигнала модули также могут самостоятельно. Использовать возможно с разными смарт-картами.

Чтобы не переплатить дважды, не рекомендуется покупать дешевые устройства. С появлением новых технологий они могут не справиться с поставленными задачами.

Что такое common interface в самсунге?

Если вы хотите подключить кабельное ТВ или спутниковую антенну напрямую к телевизору, без использования внешней приставки, скорее всего, понадобится подкючение CAM-модуля и карты доступа (предоставляются поставщиком услуг цифрового ТВ). CAM-модуль с картой доступа используются для раскодировки платных цифровых каналов провайдера.

Setting > Style > Use Box: on —> Setting > Style > Use Box: on —>

Перед подключением спутниковой антенны, обязательно убедитесь, что ваш телевизор оборудован встроенным спутниковым тюнером (разъем ANT In Satellite на задней панели ТВ). Если телевизор не поддерживает подключение спутниковой антенны, подключение CAM-модуля с картой доступа к ТВ не потребуется, т.к. просмотр возможен только через внешнюю приставку.

Setting > Style > Use Box: off —>

Что такое CI-модуль в телевизоре

CI-модуль (аббревиатура означает “Common Interface”) представляет собой специальный разъём, в который вставляется карта доступа к платному цифровому телевидению.

При помощи данного интерфейса осуществляется декодирование полученного от провайдера потока видео и согласование сигнала с системой телевизора.

Подключаемое через CI-слот устройство называется CAM-модулем (Conditional Access Module), и именно этот девайс выполняет функцию разблокировки зашифрованных каналов: CI — это лишь порт для CAM, который в свою очередь является переходником между телевизором и Smart-картой.

Smart-карта содержит специальный пароль, позволяющий человеку получить доступ к кабельному телевидению. Стоит сказать, что производители заявляют поддержку CI и CAM лишь в тех моделях телевизоров, в которых также присутствует собственный DVB-тюнер.

Среди преимуществ покупки подобного Смарт ТВ:

1. Экономия денежных средств. Если TB-аппарат оснащён САМ-модулем, то пользователю не придётся дополнительно приобретать внешнюю цифровую приставку — для доступа к трансляции телеканалов в высоком разрешении потребуется оплатить выбранный TB-пакет и бесплатно получить от провайдера Smart-карту.
2. Простая настройка оборудования. Процесс подключения Smart-карточки к телевизору LG или Samsung аналогичен установке обычной microSD в смартфон, а настройка оборудования обычно занимает не более 2 минут.
3. Компактность системы. Внешне CAM напоминает банковскую карту толщиной в несколько сантиметров, что значительно меньше обычной цифровой приставки. Также для использования данного модуля нет необходимости подключать к дисплею дополнительные провода.
4. Простое управление ТВ-программами. При использовании CAM управление просмотром телевидения осуществляется через телевизионный, а не DVB-T2 пульт.

Чуть более подробно о принципе работы адаптера Smart-карты CI-card для телевизоров Samsung и LG будет рассказано в следующем разделе статьи.

Принцип работы и установка

КАМ-модуль соединяют с телеприемником Для работы этого устройства требуется смарт-карта, приобретаемая у провайдера, которую помещают в КАМ-модуль. Последний вставляется в телевизор через CI-слот. Если такого нет, используют адаптер, который обычно идет в комплекте.

После установки CAM-модуля с «умной» картой происходит идентификация абонента, программа расшифровывает ключи контента и декодирует их в «понятный» телеприемнику формат.

Что такое CI CAM модуль понятно, но как его устанавливать – порядок действий:

1. Отключают телевизор от сети.
2. «Умную» карту вставляют в том положении, чтобы контакты чипа смотрели в сторону цветной этикетки (карточка углубляется до упора).
3. КАМ-модуль соединяют с телеприемником.
4. Включают телевизор и проверяют состояние закодированных ранее каналов.

После сброса начинаем настройку модуля CI на Samsung.

Перейдём к настройке

1. Заходим в меню и переходим в настройки спутниковых каналов. Как можем заметить, здесь уже есть спутник «EUTELSAT 36E». Нам нужно снять галочку с этого спутника. Чтобы это сдалть, нажимаем на строку «Выбор спутника», ищем «EUTELSAT 36E» и нажимаем на него(галочка должна исчезнуть).

2. Теперь нам нужно создать свой спутник. Для этого находим в конце «User Sat 1», отмечаем его галочкой и нажимаем «сохранить».

3. Захолим в «Настройки LNB».

4. Видим, что транспондеров нет и эта функция недоступна. Выставим нижний предел так же, как и вышний, и теперь можно закрыть меню.

5. Заходим в меню снова, ищем пункт «Трансляция» –> «Настройка каналов» –> «Настройка вручную». В этой вкладке можем увидеть наш спутник «User Sat 1». Нажимаем, видим «Транспондер» и пункт «Создать» станет активным.

6. Теперь вводим частоту(например 12418», далее нажимаем «ОК». Вводим скорость передачи 27500, снова нажимаем «ОК» и «Сохранить».

8. Заново заходим в «Транспондер», но на этот раз включаем поиск сети, а затем снова нажимаем «Поиск».

9. Будет произведён поиск по всем доступным частотам транспондеров «Триколор ТВ». К примеру у нас было найдено 277 каналов и 40 радиостанций.

Некоторые современные телевизионные аппараты способны обрабатывать цифровые сигналы без помощи специальных приставок. В статье будет рассказано, для чего нужны CI-слот, САМ-модуль и Smart-карта и что делать, если вдруг возникает ошибка «нет модуля CI в телевизоре LG».

(аббревиатура означает “Common Interface”) представляет собой специальный разъём, в который вставляется карта доступа к платному цифровому телевидению.

При помощи данного интерфейса осуществляется декодирование полученного от провайдера потока видео и согласование сигнала с системой телевизора.

Подключаемое через CI-слот устройство называется CAM-модулем (Conditional Access Module), и именно этот девайс выполняет функцию разблокировки зашифрованных каналов: CI – это лишь порт для CAM, который в свою очередь является переходником между телевизором и Smart-картой.

Smart-карта содержит специальный пароль, позволяющий человеку получить доступ к кабельному телевидению. Стоит сказать, что производители заявляют поддержку CI и CAM лишь в тех моделях телевизоров, в которых также присутствует собственный DVB-тюнер.

Среди преимуществ покупки подобного Смарт ТВ:

1. Экономия денежных средств. Если TB-аппарат оснащён САМ-модулем, то пользователю не придётся дополнительно приобретать внешнюю цифровую приставку – для доступа к трансляции телеканалов в высоком разрешении потребуется оплатить выбранный TB-пакет и бесплатно получить от провайдера Smart-карту.
2. Простая настройка оборудования. Процесс подключения Smart-карточки к телевизору LG или Samsung аналогичен установке обычной microSD в смартфон, а настройка оборудования обычно занимает не более 2 минут.
3. Компактность системы. Внешне CAM напоминает банковскую карту толщиной в несколько сантиметров, что значительно меньше обычной цифровой приставки. Также для использования данного модуля нет необходимости подключать к дисплею дополнительные провода.
4. Простое управление ТВ-программами. При использовании CAM управление просмотром телевидения осуществляется через телевизионный, а не DVB-T2 пульт.

Чуть более подробно о принципе работы адаптера Smart-карты CI-card для телевизоров Samsung и LG будет рассказано в следующем разделе статьи.

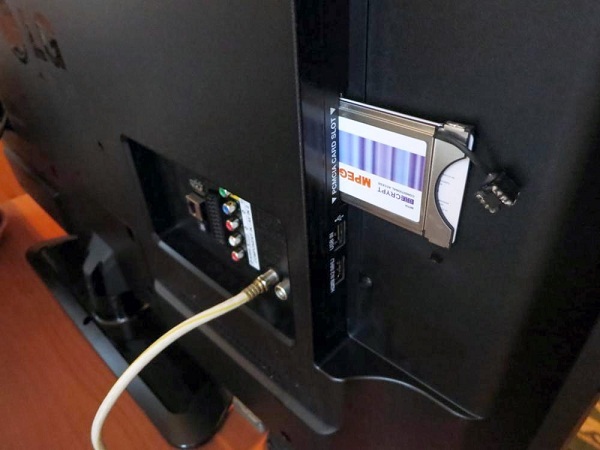

Как подключить

Для подключения CAM модуля не требуется помощь специалиста. Все действия по подключению пользователь сможет сделать самостоятельно, если на телевизоре имеется соответствующий CL-слот.

Установка модуля в телевизор Samsung, LG или иной марки совершенно одинакова и выглядит следующим образом:

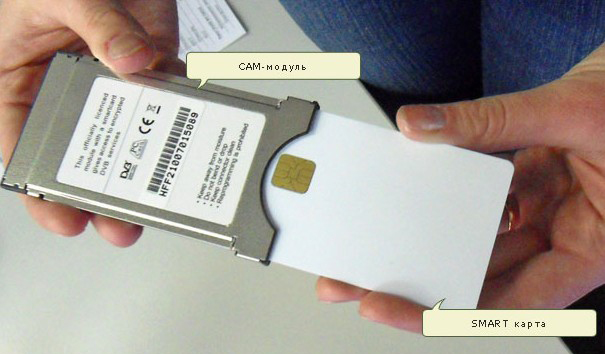

• поместить в CAM модуль смарт карту. Для этого нужно повернуть устройство к себе лицевой стороной и поставить внутрь карту, перевернув ее электронным чипом вверх;
• отключить от сети телеэкран и подключить CAM модуль в CL-слот лицевой стороной вверх;
• включить телеприемник. На дисплее высветится надпись об установке нового оборудования;
• выполнить автоматическую настройку телевизионных каналов.

Если действия выполнены правильно, пользователь сможет приступить к просмотру телепрограмм. Если же после настройки каналы отсутствуют либо после включения телеприемника ничего не произошло, это означает, что смарт карта или CAM модуль установлены неправильно. Рекомендуется вытащить их из разъема и выполнить подключение заново.

Заключение Зная, что такое CAM модуль, для чего он нужен, как работает и как его подключить к телевизору, пользователь настроит спутниковое или кабельного телевидение в телеприемнике без использования дополнительного оборудования.

Процесс подключения прост, если знать правильный порядок действий. Более подробную инструкцию пользователь найдет в руководстве по эксплуатации устройства.

Описание

Если вы хотите подключить кабельное ТВ или спутниковую антенну напрямую к телевизору, без использования внешней приставки, скорее всего, понадобится подкючение CAM-модуля и карты доступа (предоставляются поставщиком услуг цифрового ТВ). CAM-модуль с картой доступа используются для раскодировки платных цифровых каналов провайдера.

Перед подключением спутниковой антенны, обязательно убедитесь, что ваш телевизор оборудован встроенным спутниковым тюнером (разъем ANT In Satellite на задней панели ТВ). Если телевизор не поддерживает подключение спутниковой антенны, подключение CAM-модуля с картой доступа к ТВ не потребуется, т.к. просмотр возможен только через внешнюю приставку.

Как подключить

В зависимости от модели, подключение CAM-модуля производится через слот Common Interface (сбоку ТВ) или через отдельный адаптер CI (поставляется в комплекте с ТВ), который устанавливается на задней панели ТВ.

Установка через слот Common Interface

● Убедитесь, что карта установлена правильно (металлические контакты чипа карты должны быть направлены к лицевой стороне CAM-модуля).

● Карта с модулем приобретаются отдельно (как правило, у поставщика услуг кабельного или спутникового ТВ).

Установка через адаптер CI

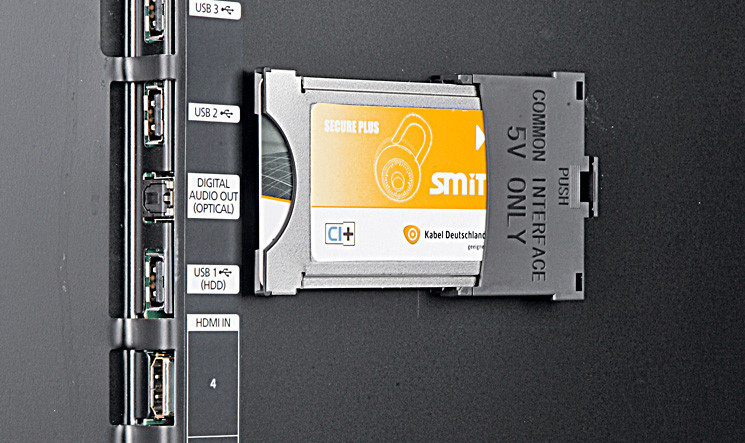

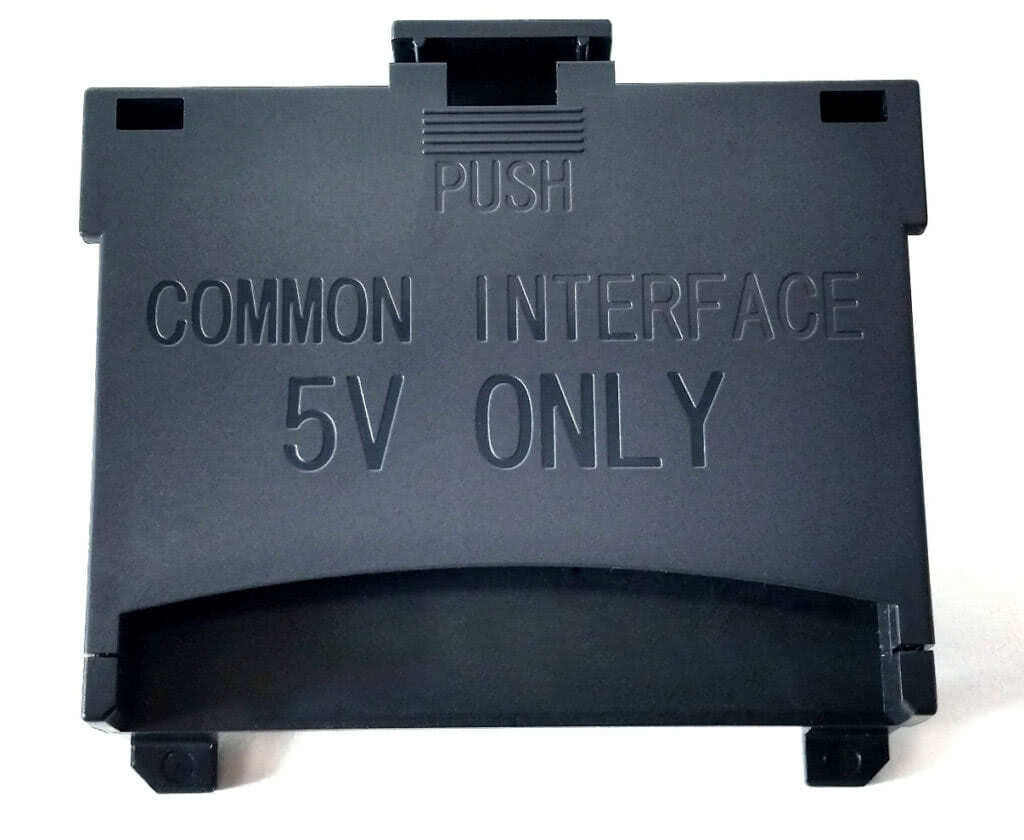

Адаптер Common Interface (5V only) поставляется в комплекте с телевизором. Если данный аксессуар был утерян, вы можете приобрести его в наших авторизованных сервисных центрах.

● Убедитесь, что карта установлена правильно (металлические контакты чипа карты должны быть направлены к лицевой стороне CAM-модуля).

● Карта с модулем приобретаются отдельно (как правило, у поставщика услуг кабельного или спутникового ТВ).

● Убедитесь, что модуль вставлен плотно до упора и правильной стороной.

Если CAM-модуль не определяется

Проверьте, активен ли пункт меню «Общий интерфейс»:

● Для телевизоров серий F, H, J (2013-2015): войдите в меню > «Трансляция» > «Общий интерфейс».

● Для телевизоров серий C, D, E (2010-2012): войдите в меню > «Система» > «Общий интерфейс».

Если «Общий интерфейс» неактивен, отключите телевизор из розетки, переподключите Адаптер CI и CAM-модуль > Если возможно, подключите другой CAM-модуль для проверки.

Если «Общий интерфейс» активен, но каналы не раскодируются > Выполните повторную настройку каналов > Если возможно, подключите другой CAM-модуль для проверки > Обратитесь к поставщику услуг телевидения для уточнения информации.

Принцип работы декодера

Декодер работает в определенной системе расшифровки алгоритма кодирования, который используется поставщиком телекоммуникационных услуг. Интерфейс в данном случае лишь обеспечивает техническую возможность реализации декодирования с последующим представлением сигнала в том или ином формате. Большинство кодируемых сигналов поступают в приемник вместе с ключом доступа. Этот ключ через тот же слот направляется в карту, которая дает ответ в виде сгенерированного кода. Последний направляется в сам тюнер, связанный с системой Common Interface в телевизоре Samsung. Что это значит с точки зрения правового аспекта? Использование такой схемы раскодирования сигналов полностью законно. Дело в том, что при покупке карты одновременно оплачивается и услуга пользования теми или иными каналами. Обычно приобретается целый пакет, к которому при подключении и получит доступ установленная карта.

Виды САМ-модулей

По техническим особенностям и функциональным возможностям различают несколько видов САМ-модулей.

1. Одноканальные модули — наиболее простые и дешевые устройства, предназначенные только для одной системы кодирования (модуль Триколор ТВ Центр CI+ 1.1.0 с картой доступа). Достаточно часто для этого типа модулей смарт-карта не требуется, например, модуль «НТВ+ Smit версия 1.2 CI+». Однако при смене провайдера, спутника или пакета программ такие модули становятся абсолютно бесполезными, и их приходится менять на другие.
2. CAM-модуль Т2, являющийся еще одной разновидностью простейшего образца. Он предназначен для приема цифрового телевидения, транслируемого в эфире. К этому модулю не нужно приобретать смарт-карту, поскольку в нем уже прошита программа расшифровки видеосигнала (нет смены ключей и алгоритмов раскодирования).
3. Многоканальные модули – это образцы, способные самостоятельно настраиваться на нужную систему кодирования в зависимости от вставленной смарт-карты. При этом пользователю можно иметь несколько смарт-карт, рассчитанных на прием сигналов от разных спутников или провайдеров. К таким устройствам относится, например, САМ-модуль PowerCam Pro, декодирующий одновременно до 12 сервисов.
4. Универсальные модули – устройства, самостоятельно работающие с различными системами кодирования. Такое оборудование сможет изменить параметры сигнала и настроить программы. Для этого вида САМ-модулей подходят смарт-карты любого поставщика услуг. Кроме того, многие провайдеры, составляя набор программ, выбирают трансляции с различными системами кодирования. В этом случае использование универсального САМ-модуля экономически оправданно, да и в эксплуатации он проще. В качестве примера рассмотрим профессиональный модуль Diablo WiFi Cam v.2.3 New. Он оснащен двумя картоприемниками, имеет встроенный эмулятор кодировок и обеспечивает связь модуля с другими картами доступа через Wi-Fi сеть. Естественно, что цена такого устройства значительно выше, чем у более простых образцов.

Как происходит декодирование

Этот код через CAM-модуль передается с декодирующей смарт-карты, выданной провайдером, в тюнер. В результате те каналы, которые оплачены и входят в тарифный план, будут разблокированы, а другие останутся закрытыми. При изменении тарифного плана провайдер удаленно меняет коды на смарт-карте, открывая или закрывая каналы пользователю.

Таким образом можно разблокировать каналы цифрового кабельного или спутникового телевидения.

Для того, чтобы было, что разблокировать, телевизор должен быть оснащен соответствующими тюнерами. Прием сигналов кабельного телевидения осуществляется с помощью тюнеров — DVB-C или DVB-C2, а спутникового — DVB-S или DVB-S2. Также для приема спутникового телевидения необходимо наличие антенны, принимающей сигнал со спутника. Кабельное телевидение провайдер передаст по кабелю.

Как установить CAM-модуль в телевизор

Итак, вы приобрели ТВ-устройство с CI-слотом. Как начать его использовать:

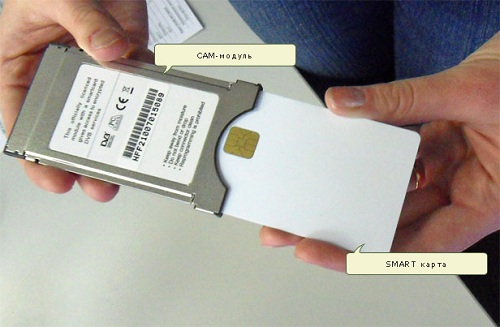

• Разверните карту логотипом оператора к себе;
• Поместите карту в адаптер. Микросхема карты при установке в слот должна смотреть вверх;
• Затем адаптер с картой помещается в PCMCIA слот на телевизоре. Телеприемник при этом должен быть выключен, а адаптер развернут лицом наружу;
• Только после этого включайте устройство. На его экране вы увидите предупреждение о том, что произошло подключении нового устройства;
• Чтобы убедиться в корректной работе CAM-модуля, зайдите в автоматический поиск по программам. В меню устройства вы увидите статус подключения.

Какие бывают САМ – модули

Адаптеры CAM бывают:

• Универсальные;
• Односистемные;
• С возможностью дополнительного программирования функционала.

Односистемный

Односистемный САМ-модуль рассчитан только на одну, конкретную систему кодировки сигнала. Многие операторы предоставляют САМ-модуль вместе с предустановленной картой, после оформления подписки. Такой системой пользуются компании Триколор, МТС, ДомРу. В случае заключения договора с НТВ-плюс, от пользователя потребуется устанавливать полученную карту в пустой модуль.

CAM-адаптер может предоставляться оператором бесплатно или приобретаться клиентом отдельно. Ростелеком, например, продавал адаптер вместе с картой за тысячу рублей. При смене поставщика услуг, может потребоваться обзавестись и другим CAM-модулем.

Универсальный

расшифровывает кодировки для нескольких модульных систем одновременно. Подобный адаптер сам может менять настройки сигнала и программы, приспосабливаясь к установленной в его слот карте.

Разброс цен на универсальные КАМ-модули колеблется примерно в пределах от 1500 до 6000 рублей. Адаптеры от 1500 до 3000 рублей стоят недорого, но уже являются несколько устаревшими. Адаптеры в диапазоне 5-6 тысяч приспособлены к современным стандартам вещания и последним технологическим достижениям, поэтому дольше будут пригодны к употреблению.

Оставьте заявку и получите скидку 15% на первый ремонт!

Как подключить и настроить?

Если CI-модуль является отдельным адаптером, который прилагается к телевизору, то Common Interface – это интегрированный слот. Процесс установки карты, предварительно купленной через компанию, предоставляющей телекоммуникационные услуги, должен выполняться в соответствии с инструкцией, которую мы изучим немного позже. На большинстве модулей имеется информация о направлении, в котором осуществляется интеграция. До выполнения инсталляции на экране будет присутствовать информация о декодированном канале. После установки карты эта надпись должна исчезнуть.

При первой установке CI-модуля обычно на экране появляется информация о поставщике телекоммуникационных услуг и данные о пользователе. Такие изменения на экране телевизора будут говорить о правильности подключения модуля и карты

Слоты Common Interface чувствительны к внешним повреждениям и могут легко повреждаться при неаккуратном обращении, поэтому осторожность не помешает. Чтобы подключить этот модуль и подготовить его к дальнейшей работе, необходимо придерживаться несложной инструкции

Карточку провайдера помещаем в адаптер CAM-модуля. Обычно он покупается через оператора, который предоставляет услуги телевидения. Карточку необходимо располагать контактами вверх, если ориентироваться на лицевую сторону модуля.
Теперь требуется провести интеграцию адаптера. Для этого нужно снять защитную наклейку на телевизоре, под которой располагается слот.
Вставляем CAM-модуль в соответствующий разъем. Фиксируем его в трех точках. Два фиксирующих отверстия предназначаются для ножек, а третий необходим для соединения контактов.
На этом этапе нужно проверить плотность соединения, поскольку любая неточность и люфт станут причиной проблем с качеством вещания TV-программ.
Подсоединяем модуль уже с картой, вставляя до упора

Важно проверить, чтобы расположение было правильным.

Если все сделано верно, то цифровое телевидение должно быть подключено. Остается выполнить настройку телевизора согласно следующей инструкции:

• настройка осуществляется в разделе «общий интерфейс» – вход в этот раздел будет отличаться в зависимости от модели и марки телевизора; в некоторых случаях вход выполняется через меню «Трансляция»; а также встречаются системы, в которых вход осуществляется через меню «Система»;
• теперь можно переходить к настройке каналов – для этого входим в меню, выбираем вкладку «Настройки», а затем – «Каналы»;
• выбираем функцию автопоиска и убираем отметку с эфирных каналов, переставляя ее на спутниковые или кабельные каналы, ориентируясь на тип подключенного кабеля к LNB;
• выбираем один из доступных вариантов поиска и ждем, пока система выполнит настройку заблокированных каналов.

Если все было сделано верно и проблем в ходе подключения не возникло, то «Общий интерфейс» будет находиться в активном состоянии. В противном случае потребуется отключить телевизор от питания, переподключить адаптер и модуль. В редких случаях «Общий интерфейс» может находиться в активном состоянии, но при этом каналы находятся в закодированном состоянии. Для решения проблемы такого характера придется выполнять повторную настройку каналов. При наличии запасного CAM-модуля можно воспользоваться им для выполнения проверки. Если ничего из этого не помогло, то придется обращаться в компанию, которая предоставляет услуги телевещания.

Что такое модуль CI и зачем он нужен смотрите далее.

Терминология

Common Interface (CI) – это интерфейс, находящийся в задней части телевизора, который даёт возможность просматривать закодированные каналы, путём установки декодирующих карт (CAM-модулей с декодирующей картой).

Ci модуль устраняет необходимость покупки ресивера.

CAM-модуль – это переходное устройство, которое необходимо установить в Ci-слот для подключения декодирующих карт.

Декодирующая карта – это электронная карта, которая вставляется в CAM-модуль и содержит в себе данные каналов и сопутствующие данные.

Ci-модуль также может быть установлен в ресиверах и персональных компьютерах. в ПК Ci-модуль вставляется в слот PCI.

Ci+ – это более новый интерфейс, позволяющий защищать контент от копирования, записи, а также удалять рекламные блоки из контента.

Карта от Триколор ТВ

Провайдер Триколор предлагает смарт карту с доступом к своим каналам в комплекте с ресивером либо вместе с модулем системы DRECrypt. Компания предлагает следующие пакеты:

• – 217 каналов. Среди них: федеральные, региональные, научные, кулинарные, музыкальные, фильмовые и узкоспециализированные.
• « » – предназначен для самых маленьких, состоит из 17 каналов.
• «Ultra HD» собрал 4 эксклюзивных канала в высоком качестве.
• « »- 9 каналов для взрослых.
• «Матч Футбол» и — 6 и 2 каналов соответственно.
• «Базовый» – 25 каналов.

Некоторые современные телевизионные аппараты способны обрабатывать цифровые сигналы без помощи специальных приставок. В статье будет рассказано, для чего нужны CI-слот, САМ-модуль и Smart-карта и что делать, если вдруг возникает ошибка «нет модуля CI в телевизоре LG».

(аббревиатура означает “Common Interface”) представляет собой специальный разъём, в который вставляется карта доступа к платному цифровому телевидению.

При помощи данного интерфейса осуществляется декодирование полученного от провайдера потока видео и согласование сигнала с системой телевизора.

Подключаемое через CI-слот устройство называется CAM-модулем (Conditional Access Module), и именно этот девайс выполняет функцию разблокировки зашифрованных каналов: CI — это лишь порт для CAM, который в свою очередь является переходником между телевизором и Smart-картой

Smart-карта содержит специальный пароль, позволяющий человеку получить доступ к кабельному телевидению. Стоит сказать, что производители заявляют поддержку CI и CAM лишь в тех моделях телевизоров, в которых также присутствует собственный DVB-тюнер.

Среди преимуществ покупки подобного Смарт ТВ:

1. Экономия денежных средств. Если TB-аппарат оснащён САМ-модулем, то пользователю не придётся дополнительно приобретать внешнюю цифровую приставку — для доступа к трансляции телеканалов в высоком разрешении потребуется оплатить выбранный TB-пакет и бесплатно получить от провайдера Smart-карту.
2. Простая настройка оборудования. Процесс подключения Smart-карточки к телевизору LG или Samsung аналогичен установке обычной microSD в смартфон, а настройка оборудования обычно занимает не более 2 минут.
3. Компактность системы. Внешне CAM напоминает банковскую карту толщиной в несколько сантиметров, что значительно меньше обычной цифровой приставки. Также для использования данного модуля нет необходимости подключать к дисплею дополнительные провода.
4. Простое управление ТВ-программами. При использовании CAM управление просмотром телевидения осуществляется через телевизионный, а не DVB-T2 пульт.

Чуть более подробно о принципе работы адаптера Smart-карты CI-card для телевизоров Samsung и LG будет рассказано в следующем разделе статьи.

Стандарты CI и CI+

Как было сказано выше, интерфейс CI используется для подключения такого устройства, как CAM модуль, что позволяет пользователям смотреть закодированные платные телеканалы. Но CI считается уже устаревшим вариантом по сравнению с усовершенствованной версией CI+.

В настоящее время большинством крупных операторов выпускается модуль CI+. Это устройство производится по новому стандарту, работает еще лучше, защищено от пиратского использования, имеет доступ к платным телевизионным каналам. В интерфейсе CI+ имеется защита от копирования данных между модулем CAM и телевизором. В любых моделях телеприемников, где был установлен CI, поддерживается и CI+.

Заключение

Развитие технологий в сфере телевизионного оборудования ориентируется в том числе и на сокращение компонентной базы. Пример рассматриваемого интерфейса как раз подтверждает эффективность работы специалистов в этой области. Современные цифровые телевизоры Samsung позволяют таким образом избавляться от сторонней аппаратуры и обходиться компактными и удобными в использовании картами. Другое дело, что не всегда техническое исполнение данной технологии оказывается успешным в плане эргономики. К тому же появляются и опасности, связанные с самим фактом вмешательства неопытных пользователей в техническую начинку аппаратной части самого телевизора. Тем не менее данная концепция активно развивается и по мере появления все новых и более оптимизированных устройств избавляется от технико-эксплуатационных проблем.

Как подключить кам модуль к телевизору самсунг

Для подключения спутникового или кабельного телевидения напрямую к телевизионному приемнику пользователю потребуется CAM модуль для телевизора. Подсоединить его к телевизору легко, если знать, что делать для решения этой задачи.

Что такое CAM модуль

Современные Smart TV телевизоры становятся все более удобными и больше не требуют подключения вспомогательного оборудования для трансляции кабельных или спутниковых каналов.

Встроенные тюнеры принимают потоковое видео и декодируют сигнал различного формата, но для работы им требуется помощь. Ее предоставляет КАМ модуль (Conditional Access Module) – миниатюрный компьютер, который сначала преобразовывает цифровой поток, а далее согласовывает его с системой сигналов телевизора. Для полноценной работы устройству необходима смарт-карта, которая приобретается у поставщика услуг.

Приобретая телевизор с CAM-модулем, потребитель получает ряд дополнительных преимуществ. Во-первых, это экономия в цене, потому что не придется покупать или брать в аренду у провайдера ресивер для просмотра кабельного или спутникового телевидения. Во-вторых, это простота настройки.

Устройство размещается в специальном слоте телевизора, после чего нужно всего лишь сделать автоматическую настройку телевизионных каналов. В-третьих, это экономия свободного места, которое потребовалось бы для установки спутникового ресивера, а также отсутствие лишних проводов и необходимость выделять дополнительную розетку или подключать сетевой фильтр. В-четвертых, управление осуществляется с помощью одного пульта от телевизионного приемника. При подключении ресивера их будет два.

Виды cam модулей

CAM модули для телевизоров бывают нескольких видов:

• самый простой. Работает только с одной системой кодирования. Если пользователь сменит провайдера или перейдет на спутник с иной системой вещания, данный прибор потребуется заменить. Большинство платных телеканалов транслируются в различных системах кодировки, поэтому такие CAM-модули не способны их распознать;
• наиболее распространенный. Такое устройство самостоятельно обновляется и перестраивается на нужную систему при подключении новой смарт-карты. Если у пользователя есть несколько смарт-карт разных провайдеров, он сможет переключаться между ними при желании посмотреть те или иные телевизионные каналы;
• универсальный. Прошит и настроен на целый ряд систем кодировки и работает с различными смарт-картами. Способен самостоятельно настраивать телепрограммы, а также в автоматическом режиме корректировать параметры сигнала. Используется для работы с пакетами платных программ.

Принцип работы

Чтобы использовать CAM модуль для трансляции спутниковых или кабельных телевизионных каналов, пользователю потребуется приобрести у провайдера Смарт-карту. Это небольшая карта из пластика с микрочипом, определяющая абонента и выделяющая ему доступ к цифровому телевидению и платным телеканалам.

Ее нужно вставить в CAM модуль, а затем установить в телевизионный приемник. Далее пользователю потребуется настроить список каналов, после чего он сможет приступить к просмотру.

Лучшие модели

Я рекомендую к покупке следующие модели:

1. Irdeto (SCM).
2. CAM Модуль МТС ТВ с картой.
3. Модуль доступа (CAM) Триколор CI+ с поддержкой Ultra HD

Как подключить

Для подключения CAM модуля не требуется помощь специалиста. Все действия по подключению пользователь сможет сделать самостоятельно, если на телевизоре имеется соответствующий CL-слот.

Установка модуля в телевизор Samsung, LG или иной марки совершенно одинакова и выглядит следующим образом:

• поместить в CAM модуль смарт карту. Для этого нужно повернуть устройство к себе лицевой стороной и поставить внутрь карту, перевернув ее электронным чипом вверх;
• отключить от сети телеэкран и подключить CAM модуль в CL-слот лицевой стороной вверх;
• включить телеприемник. На дисплее высветится надпись об установке нового оборудования;
• выполнить автоматическую настройку телевизионных каналов.

Если действия выполнены правильно, пользователь сможет приступить к просмотру телепрограмм. Если же после настройки каналы отсутствуют либо после включения телеприемника ничего не произошло, это означает, что смарт карта или CAM модуль установлены неправильно. Рекомендуется вытащить их из разъема и выполнить подключение заново.

Заключение
Зная, что такое CAM модуль, для чего он нужен, как работает и как его подключить к телевизору, пользователь настроит спутниковое или кабельного телевидение в телеприемнике без использования дополнительного оборудования.

Процесс подключения прост, если знать правильный порядок действий. Более подробную инструкцию пользователь найдет в руководстве по эксплуатации устройства.

Для подключения спутникового или кабельного телевидения напрямую к телевизионному приемнику пользователю потребуется CAM модуль для телевизора. Подсоединить его к телевизору легко, если знать, что делать для решения этой задачи.

Что такое CAM модуль

Современные Smart TV телевизоры становятся все более удобными и больше не требуют подключения вспомогательного оборудования для трансляции кабельных или спутниковых каналов.

Встроенные тюнеры принимают потоковое видео и декодируют сигнал различного формата, но для работы им требуется помощь. Ее предоставляет КАМ модуль (Conditional Access Module) – миниатюрный компьютер, который сначала преобразовывает цифровой поток, а далее согласовывает его с системой сигналов телевизора. Для полноценной работы устройству необходима смарт-карта, которая приобретается у поставщика услуг.

Приобретая телевизор с CAM-модулем, потребитель получает ряд дополнительных преимуществ. Во-первых, это экономия в цене, потому что не придется покупать или брать в аренду у провайдера ресивер для просмотра кабельного или спутникового телевидения. Во-вторых, это простота настройки.

Устройство размещается в специальном слоте телевизора, после чего нужно всего лишь сделать автоматическую настройку телевизионных каналов. В-третьих, это экономия свободного места, которое потребовалось бы для установки спутникового ресивера, а также отсутствие лишних проводов и необходимость выделять дополнительную розетку или подключать сетевой фильтр. В-четвертых, управление осуществляется с помощью одного пульта от телевизионного приемника. При подключении ресивера их будет два.

Виды cam модулей

CAM модули для телевизоров бывают нескольких видов:

• самый простой. Работает только с одной системой кодирования. Если пользователь сменит провайдера или перейдет на спутник с иной системой вещания, данный прибор потребуется заменить. Большинство платных телеканалов транслируются в различных системах кодировки, поэтому такие CAM-модули не способны их распознать;
• наиболее распространенный. Такое устройство самостоятельно обновляется и перестраивается на нужную систему при подключении новой смарт-карты. Если у пользователя есть несколько смарт-карт разных провайдеров, он сможет переключаться между ними при желании посмотреть те или иные телевизионные каналы;
• универсальный. Прошит и настроен на целый ряд систем кодировки и работает с различными смарт-картами. Способен самостоятельно настраивать телепрограммы, а также в автоматическом режиме корректировать параметры сигнала. Используется для работы с пакетами платных программ.

Принцип работы

Чтобы использовать CAM модуль для трансляции спутниковых или кабельных телевизионных каналов, пользователю потребуется приобрести у провайдера Смарт-карту. Это небольшая карта из пластика с микрочипом, определяющая абонента и выделяющая ему доступ к цифровому телевидению и платным телеканалам.

Ее нужно вставить в CAM модуль, а затем установить в телевизионный приемник. Далее пользователю потребуется настроить список каналов, после чего он сможет приступить к просмотру.

Лучшие модели

Я рекомендую к покупке следующие модели:

1. Irdeto (SCM).
2. CAM Модуль МТС ТВ с картой.
3. Модуль доступа (CAM) Триколор CI+ с поддержкой Ultra HD

Как подключить

Для подключения CAM модуля не требуется помощь специалиста. Все действия по подключению пользователь сможет сделать самостоятельно, если на телевизоре имеется соответствующий CL-слот.

Установка модуля в телевизор Samsung, LG или иной марки совершенно одинакова и выглядит следующим образом:

• поместить в CAM модуль смарт карту. Для этого нужно повернуть устройство к себе лицевой стороной и поставить внутрь карту, перевернув ее электронным чипом вверх;
• отключить от сети телеэкран и подключить CAM модуль в CL-слот лицевой стороной вверх;
• включить телеприемник. На дисплее высветится надпись об установке нового оборудования;
• выполнить автоматическую настройку телевизионных каналов.

Если действия выполнены правильно, пользователь сможет приступить к просмотру телепрограмм. Если же после настройки каналы отсутствуют либо после включения телеприемника ничего не произошло, это означает, что смарт карта или CAM модуль установлены неправильно. Рекомендуется вытащить их из разъема и выполнить подключение заново.

Заключение
Зная, что такое CAM модуль, для чего он нужен, как работает и как его подключить к телевизору, пользователь настроит спутниковое или кабельного телевидение в телеприемнике без использования дополнительного оборудования.

Процесс подключения прост, если знать правильный порядок действий. Более подробную инструкцию пользователь найдет в руководстве по эксплуатации устройства.

Описание

Если вы хотите подключить кабельное ТВ или спутниковую антенну напрямую к телевизору, без использования внешней приставки, скорее всего, понадобится подкючение CAM-модуля и карты доступа (предоставляются поставщиком услуг цифрового ТВ). CAM-модуль с картой доступа используются для раскодировки платных цифровых каналов провайдера.

Перед подключением спутниковой антенны, обязательно убедитесь, что ваш телевизор оборудован встроенным спутниковым тюнером (разъем ANT In Satellite на задней панели ТВ). Если телевизор не поддерживает подключение спутниковой антенны, подключение CAM-модуля с картой доступа к ТВ не потребуется, т.к. просмотр возможен только через внешнюю приставку.

Как подключить

В зависимости от модели, подключение CAM-модуля производится через слот Common Interface (сбоку ТВ) или через отдельный адаптер CI (поставляется в комплекте с ТВ), который устанавливается на задней панели ТВ.

Установка через слот Common Interface

● Убедитесь, что карта установлена правильно (металлические контакты чипа карты должны быть направлены к лицевой стороне CAM-модуля).

● Карта с модулем приобретаются отдельно (как правило, у поставщика услуг кабельного или спутникового ТВ).

Установка через адаптер CI

Адаптер Common Interface (5V only) поставляется в комплекте с телевизором. Если данный аксессуар был утерян, вы можете приобрести его в наших авторизованных сервисных центрах.

● Убедитесь, что карта установлена правильно (металлические контакты чипа карты должны быть направлены к лицевой стороне CAM-модуля).

● Карта с модулем приобретаются отдельно (как правило, у поставщика услуг кабельного или спутникового ТВ).

● Убедитесь, что модуль вставлен плотно до упора и правильной стороной.

Если CAM-модуль не определяется

Проверьте, активен ли пункт меню «Общий интерфейс»:

● Для телевизоров серий F, H, J (2013-2015): войдите в меню > «Трансляция» > «Общий интерфейс».

● Для телевизоров серий C, D, E (2010-2012): войдите в меню > «Система» > «Общий интерфейс».

Если «Общий интерфейс» неактивен, отключите телевизор из розетки, переподключите Адаптер CI и CAM-модуль > Если возможно, подключите другой CAM-модуль для проверки.

Если «Общий интерфейс» активен, но каналы не раскодируются > Выполните повторную настройку каналов > Если возможно, подключите другой CAM-модуль для проверки > Обратитесь к поставщику услуг телевидения для уточнения информации.

Установка модуля cam ci в телевизоре samsung

Не новость, что Теперь CI+ применяется на современных телевизорах со встроенным спутниковым тюнером (Samsung, LG, Sony, Philips), а также некоторых альтернативных сателлит приемниках.

Как Вы, Друзья, уже в курсе, я стал поклонником марки LG. Потому и поговорим про сам модуль триколор и всем что с ним связано.

Начну с описания, что и как и почему.

Cам модуль триколор работает только в слотах с поддержкой CI+. Для телевизоров это не проблема, все современные модели поддерживают CI+, а вот спутниковые приемники с подобной поддержкой встречаются изредка.

Хотя и здесь есть сдвиг в хорошую сторону. Хороший бюджетник, сателлит ресивер , для многих самое то!

Или даже такой вариант… ресиверы которые подходят как для CI+ так и для кардшаринга, ресивер .

Но Мы же про телевизор, что является хорошим вариантом просмотра ТВ без дополнительного оборудования. Несмотря на то, что большинство марок телевизоров соответствуют этим требованиям, перед покупкой необходимо внимательно изучить технические характеристики.

Так как модуль CI+ является новой разработкой, многие люди сталкиваются с трудностями при начальной настройке и эксплуатации CAM-модуля.

Самое неприятное, что установка модулей на телевизоры разных производителей, различается и иногда очень серьезно.

По настройке сам модуль триколор на ТВ LG.

1. Устанавливаем смарт-карту доступа «Триколор ТВ» в модуль условного доступа Триколор ТВ (CI+). Чипом к толстой стороне модуля.

2. Устанавливаем модуль условного доступа в выключенный телевизор.

3. Включаем телевизор и смотрим информацию о модуле и карте доступа, если нет информации или ошибка код 17, проверьте правильность установки и пройдите регистрацию оборудования на сайте Триколор.

4. В настройках конвертора спутниковой антенны Триколор указать спутник Eutelsat 36А/36В. Тип конвертора одиночный. Питание конвертора (LNB) — on. LNB 10750. Частоту транспондера — 12226 МГц (настройки стоят по умолчанию).
Смотрим качество сигнала.

5. Заходим в настройку каналов и включаем автоматический поиск (в телевизорах нового поколения) частоты транспондера от 12190 до 12418 пропишутся автоматически.

6. Если все прошло удачно и каналы найдены, заходим на телевизоре в настройки звука и выставляем в разделе «Настройки звука цифрового ТВ» параметр MPEG. Это делается для того чтобы не пропадал звук на каналах при просмотре. Заходим в настройки модуля и выбираем пункт «Сбросить на заводские установки». Выключаем телевизор полностью.

Проблема.

Часто встречающаяся проблема, при начальной инициализации модуля телевизором. Телевизор видит модуль, в меню отображается вся информация о модуле и карте, однако, при включение канала пишет ошибку.

В такой ситуации нужно действовать следующим образом: выключить и включить телевизор.

После включения телевизора вновь начнется проверка прав доступа между телевизором и модулем. В большинстве случаев такой метод помогает.

Бывает и так, после перепада напряжения в сети или резкого отключения электричества, могут сбиться настройки самого модуля. Тогда проверка прав доступа не будет осуществлена до тех пор, пока настройки CAM-модуля не будут сброшены на заводские через меню телевизора.

Теперь что касается проблем связанных с программным обеспечением модулей и телевизоров. Проблемы некорректной работы с модулями обычно встречаются на телевизорах ранних моделей.

Но эти проблемы, к счастью, часто получается устранить установкой свежего ПО для вашего телевизора. Что касается обновления ПО модуля, то оно происходит только со спутника.

Другие решения проблем.

Как можно сделать так, чтобы искать только каналы Триколор? Как настроить ТВ через САМ-модуль (хочу смотреть UHD Триколор)?

РЕШЕНИЕ:
Меню — каналы — поиск каналов — автопоиск — спутник — выбираете спутникового оператора или спутник — далее — ставите все три галки — выполнить.

Для UHD попробуйте эту частоту 12169 R 24000. Меню — каналы — поиск каналов — редактор ТР — выбираете ваш спутник — появляются частоты в правом верхнем углу рядом с корзиной нажимаете + и вбиваете частоты. Частота 12169 поляризация правая скорость 24000.

Модуль перестает видеть карту и на экране появляется это сообщение.

Подложите под карту относительно тонкую карту оплаты или что то в таком духе. И результат не заставит себя ждать, карта заработает в модуле.

ИЛИ , клеить на карту пару-тройку слоев бумажного скотча или изоленты размером с контактную площадку карты и точно напротив нее с обратной стороны…

ИЛИ , причина в наклейках с обоих сторон карты. После проверки работоспособности модуля и карты рекомендую аккуратно снять эти наклейки и работа комплекта будет более надежной…

Так что если у вас случится нечто подобное, не спешите расстраиваться а попробуйте старый дедовский вариант.

Но хватит про проблемы, их мало и довольно редко встречающийся бяка. Добавлю, что базовые приемники для Tricolor TV имеют достаточно скромные характеристики, относительно небогатые возможности и очень высокую стоимость.

Зачастую альтернативные приемники (в статье выше) обходят их по всем статьям. Кроме того, особенно выгодным является использование Cам модуль триколор CI+ в новых телевизорах со встроенным спутниковым тюнером.

При том, если у вас телевизор 4K, то сможете смотреть телеканал Триколор Ultra HD который полностью посвящен кино.
На экране вы увидите множество фильмов в формате сверх четкости! Также телеканал INSIGHT UHD погрузит вас в захватывающий мир развлечений, и документальных фильмов.

Обычная комплектация:

модуль CI+ DRE Crypt MPEG-4 HD, и конечно смарткарта
— Интегрированная система условного доступа Plug and Play
— Совместим со стандартом DVB Common Interface (CI+ 1.3)
— Питание 5В от DVB-CI/CI+ хоста
— Потребляемая мощность не более 0,5 Вт
— Размер: 100 х 59 х 5 мм
— Вес: 46 г

Современные ТВ предоставляют своим пользователям большие возможности, в том числе и просмотр телеканалов в высоком разрешении с превосходным звуком, но для этого необходимо дополнительное оборудование в качестве модуля для телевизора и персональной смарт-карты абонента. Также стоит учитывать, что не все модели предусматривают CI – слот, поэтому для возможности подключения цифрового телевидения с большим выбором телеканалов требуется приобретение и установка ТВ-приемника, в который и будет установлена смарт-карта с модулем.

Многие модели ТВ ведущих производителей, таких как Samsung, LG, Sony уже давно имеют ряд встроенных конструкций, которые наделяют телеэкраны расширенными функциями. Разработчики стараются оснащать свои телевизоры удобными устройствами, тем самым освобождая пользователя от необходимости подключать дополнительное оборудование, которое занимает место. Например, встроенный тюнер или по-другому цифровой ресивер позволяет принимать потоковое видео и декорировать сигнал разного формата вещания. Однако чтобы он справлялся со своими задачами, ему обязательно нужна внешняя поддержка сигнала — ее и обеспечивает САМ – модуль.

Этот прибор напоминает маленький компьютер, который сначала проводит декодирование цифрового потока , а затем отправляет сигнал для его согласования с конкретной моделью телевизора. Это электронное устройство, укомплектованное специальной картой, предназначено для воспроизведения цифрового сигнала и платных каналов с высокой четкостью. И, если модель телевизора имеет встроенный DVB-C тюнер, рассматриваемый прибор избавит пользователей от дополнительных проводов, и второго ПДУ.

Как он работает

Чтобы техническое устройство могло самостоятельно считывать ту информацию, которую получает (имеется ввиду, например, платный медиаконтент), клиенту поставщика услуг необходимо приобрести . Это пластиковая карта с микрочипом, которая идентифицирует абонента и предоставляет ему доступ к цифровому ТВ и платным каналам. Она вставляется в САМ-модуль. После адаптер с картой внутри устанавливается в телевизор. Пользователю остается только .

Настроенное оборудование дает возможность принимать медиаконтент с различными вариантами расширения и качества, при этом изображение будет автоматически подгоняться под определенные параметры. Последние модели рассматриваемых электронных устройств могут самостоятельно записывать потоковое видео, и воспроизводить его в необходимое для абонента время.

Какие бывают САМ – модули

На данный момент существует две большие группы. Каждый из видов наделен определенными характеристиками и возможностями, в зависимости от этих параметров и должен быть сделан выбор.

Односистемный вариант

Поддерживает только одну систему кодировки. Как правило, такое электронное устройство уже укомплектовано смарт-картой. Большинство операторов предоставляют такое оборудование абонентам при подписании с ними договора о предоставлении услуг (МТС, ДомРу, Триколор). Хотя есть и пустые односистемные модули, к которым необходимо дополнительно приобретать индивидуальную карту абонента, например, как у НТВ-плюс.

Стоит понимать, что, установив такой прибор в свой телевизор, в дальнейшем, при решении сменить провайдера, скорее всего, придется менять и электронное устройство.

Это основной недостаток отдосистемных адаптеров. Чтобы восполнить данный минус, многие каналы переходят на различные способы трансляции. В качестве основного преимущества можно ответить их невысокую цену. В некоторых случаях, такой ТВ-переходник для смарт-карты выдается на бесплатной основе поставщиком услуг.

Универсальный вариант

Он имеет в своем ассортименте все программы, которые позволяют считывать информацию с разных устройств. Поэтому, в отличие от первого случая, при смене оператора услуг, модуль менять вовсе необязательно. Кроме того, большинство сегодняшних поставщиков телевизионных услуг стараются использовать кодировки для разных модульных систем.

Такое оборудование может самостоятельно обновлять программы, а при необходимости автоматически менять настройки сигнала. Поэтому пользователю не обязательно самостоятельно разбираться в настройках телесигнала или вызывать мастера. Все настройки и программы уже прописаны на смарт-карте, достаточно просто установить ее в нужный слот.

Если говорить о стоимости модуля , то в специализированных магазинах можно увидеть довольно большой разброс цен. Как правило, стоимость первого варианта колеблется в диапазоне 1500 — 3000 рублей. Цена более современных моделей варьируется в районе 5000-6000 рублей. Специалисты рекомендуют не останавливать свой выбор на слишком дешевых вариантах. В противном случае это приведет к скорой замене, поскольку они не справятся с новейшими технологиями, и покупка выйдет намного дороже, чем планировалось.

Преимущества такого оборудования

Перед покупкой нового телевизора LG, Philips или Sony, стоит задуматься о приобретении модели со встроенным ресивером и со слотом для CAM-модуля, поскольку такое электронное оборудование обладает неоспоримыми преимуществами.

1. Выгоднее по цене . Приобретение модуля условного доступа обойдется дешевле, чем обычной или .
2. Легко устанавливается и настраивается. Достаточно просто вставить его в слот вместе с картой абонента и провести простую настройку оборудования.
3. Не занимает места . Это устройство чуть больше размерапластиковой карты, которое вставляется в CI-слот на панели телевизора. Для него не требуется вешать дополнительные полочки, особенно, если телепанель монтирована на стену, как для внешней ТВ-приставки. К тому же, такое беспроводное оборудование не занимает лишней розетки, поскольку питается от ТВ.
4. Простое управление от ПДУ телевизора.

Как установить CAM-модуль в телевизор

Подключение и настройка не потребует специальных знаний. Главное, еще перед приобретением модуля удостовериться, что для телевизора это подходящее устройство – на панели имеется CI -слот. Алгоритм установки идентичен для любых ТВ, будь то Lg или Samsung.

1. Для начала предстоит правильно установить в адаптер смарт-карту. Т.е вставить карту электронным чипом вверх , при этом держа модуль к себе лицевой стороной (на ней размещается логотип провайдера).
2. Адаптер, укомплектованный картой, вставляется в PCMCIA слот выключенного телевизора, лицевой стороной наружу.
3. Теперь можно включать телевизор. На экране должна появиться соответствующая надпись о подключении нового оборудования.
4. Зачастую настраивать ничего не приходится, достаточно запустить автоматический поиск программ.

Если после включения телевизора ничего не происходит, скорее всего, оборудование установлено неверно. Следует отключить ТВ и проделать все пункты установки заново. Статус работоспособности можно проверить в меню ТВ, в зависимости от производителя название соответствующего пункта в интерфейсе может иметь название «СА Модуль», «СА Интерфейс», «САМ», «CI Interface», «Common Interface».

Если оборудование подключено, телевизор его видит, но каналы не настраиваются, стоит обратиться к поставщику услуг.

CAM-модуль предназначен для владельцев жидкокристаллических или плазменных моделей телевизоров, которые оснащены встроенным ресивером и поддерживающих цифровые форматы HD Ready или Full HD. Такое электронное устройство, укомплектованное смарт-картой, предоставляет возможность просмотра платных телеканалов. Простая установка не займет много времени и не требует специальных знаний. Главное, перед приобретением убедиться, что на телевизоре имеется встроенный DVB-C тюнер и CI-слот для такого адаптера.

Если у вас возникло огромнейшее желание обновить или расширить количество каналов, которые можно , тогда вам придётся выбирать, каким способом достичь такой цели. Можно, безусловно, использовать внешний тюнер, но также просто обойтись и без него, при этом успешно подключившись к спутниковому или кабельному телевидению.

Подключение САМ-модуля расширит список доступных телеканалов.

Для реализации такой задачи потребуется подключить CAM-модуль, а также иметь в наличии карту доступа. Наличие этих двух составляющих обязательно, потому что именно они обеспечивают раскодировку платных цифровых каналов, которые транслирует провайдер.

К сожалению, не все могут позволить себе такое подключение, даже имея безграничное желание. Важно первоначально убедиться в том, что ваш телевизор оснащён специальным разъёмом ANT In Satellite, располагающимся на задней панели телевизора. Если же вы не обнаружили такой разъём, вам придётся смириться с тем, что ваш телевизор не поддерживает прямое подключение к спутниковой антенне, соответственно, придётся однозначно приобретать внешний тюнер для решения такой задачи.

Правила подключения и настройки CAM-модуля

Если приобрести ресивер, можно обеспечить спутниковую трансляцию каналов даже на телевизорах , выпущенных более десяти лет назад. Специалисты смогут подобрать подходящий материал, кабель, обеспечивая успешное подключение телевизора к спутниковой антенне. Однако, невзирая на множественные преимущества ресивера, всё-таки приходится, используя его, сталкиваться и с некоторыми недостатками. В частности, приходится приноровляться к использованию двух пультов:

• от телевизора;
• от спутникового ресивера.

Если же вы устали от такой путаницы и желаете упростить себе «жизнь», рекомендуем вам подключить CAM-модуль.

Алгоритм подключения

Современные телевизоры уже оснащены специальными спутниковыми ресиверами, в частности DVB-S2. Чтобы обеспечить качественное подключение к спутниковой антенне, остаётся только приобрести CAM-модуль, который позволяет расшифровать цифровые каналы.

ВАЖНО. Следует учитывать, что различные операторы создают свою систему кодировки каналов, поэтому для получения к доступу именно этих каналов приходится приобретать CAM-модуль одного или нескольких операторов, в зависимости от индивидуальных зрительских предпочтений. Безусловно, используя конкретный CAM-модуль конкретного оператора, удаётся установить контакт с выбранным оператором и просматривать все спутниковые каналы, которые этот оператор транслирует.

При выборе такого способа подключения к спутниковому телевидению также становятся заметными преимущества, но вместе с ними и недостатки. К преимуществам относится то, что удаётся успешно управлять телевизором, применяя всего один пульт. К недостаткам относится то, что не все телевизоры оснащены модулем CI+, а также в них отсутствует DVB-S2. Если же у вас все условия для успешного подключения соблюдены, предлагаем вам ознакомиться с совершенно несложной инструкцией, как установить и настроить CAM-модуль.

Первоначально возьмите в руки CAM-модуль и вставьте в него плотно карту доступа.

Теперь отключите телевизор от электрической сети, чтобы предотвратить возникновение травм вследствие поражения электротоком. Подойдите к телевизору так, чтобы вам было комфортно осматривать его заднюю стенку. Внимательно осмотрите заднюю панель, найдите специальный слот PCMCIA. Он сопровождается соответствующей надписью, поэтому, проявляя внимательность, вы легко его обнаружите.

Вставьте в этот слот модуль так, чтобы его лицевая сторона была направлена к стене. Подключите свой ТВ к спутниковой антенне, только после этого включите телевизор .

Иногда производитель телевизора оснащает его специальным адаптером CI. В этом случае подключение CAM-модуля будет сопровождаться небольшими особенностями. В частности, на задней стенке вашего ТВ вы легко найдёте наклейку Common Interface, снимите её, а в открывшиеся пазлы вставьте адаптер CI. Проверьте качество подсоединения адаптера, после этого вставьте в него CAM-модуль.

На этом процесс подключения завершается, но ваши действия теперь будут направлены на настройку каналов того оператора, чью карту доступа вы приобрели.

Алгоритм настройки

Перед тем как приступить к настройке, рекомендуем вам убедиться в том, что всё отлично работает, что ваш ТВ прекрасно видит CAM-модуль. Чтобы это проделать, зайдите в меню вашего ТВ , после чего перейдите в параметр «Данные CI (CAM)». Теперь вы увидите два предлагаемых действия:

• информация;
• настройки.

Перейдите на первую строку, чтобы получить данные об используемом модуле. Если вы что-то вставили не так, ваш телевизор не отобразит никаких данных о модуле, соответственно, вам придётся проверить, правильно ли вставили CAM-модуль в специальный слот.

ВНИМАНИЕ. Только тогда, когда вы смогли убедиться, что всё подключено правильно, что модуль успешно работает, предлагаем вам перейти к следующим важным действиям, сориентированным на настройку спутниковых каналов.

Возьмите в руки пульт вашего телевизора и войдите в меню. Чаще всего достаточно нажать на клавишу Settings. Зайдите в подменю «Быстро», остановите свой выбор на строке «Поиск каналов». Система предложит вам выбрать варианты поиска, рекомендуем вам выбрать «Автопоиск». Далее, у вас запросят указать режим настроек каналов. Безусловно, вам нужно выбрать режим «Спутник».

Инженеры различных отраслей постоянно пытаются внедрять новые и улучшать уже имеющиеся технологии. Ни одна отрасль не остается без развития, что положительно сказывается на уровне жизни всех людей. К этому также относят и спутниковое телевидение. Ещё несколько лет назад CI модули не существовали.

Особенности устройства

Достаточно часто важным моментом в подключении телевидения этим способом является наличие встроенного ресивера. Наличие предустановленного устройства значительно упрощает пользование, ведь не нужно проводить дополнительную покупку и ещё устанавливать оборудование. Это первое, на что следует обращать внимание при появлении вопроса, как настроить спутниковое телевидения формата HD.

Также, стоит отметить, что cam-модуль следует подбирать относительно необходимой кодировки. Относительно спутникового телевидения Триколор необходим модуль последней версии формата « DRECrypt». Данный подход может гарантировать удобное пользование телевидением в режиме HD.

Установка и настройка

Настройка cam модуля спутникового телевидения Триколор не занимает много времени. Порядок установки данного устройства выглядит следующим образом:

1. Cam-модуль нужно устанавливать в CI+ порт толстой стороной. Телевизор обязательно должен быть выключенным.
2. Установленный модуль Триколор может показать две ситуации после включения. Первая — всё правильно установлено и на телевизоре видна информация про модуль и карту доступа. Вторая — при установке была допущена ошибка из-за чего вместо информации, есть только надпись «ошибка 17». В таком случае нужно перепроверить правильность установке и пройти регистрацию на сайте оператора спутникового телевидения.
3. Далее нужно указать тип антенны – «спутниковая» и необходимый спутник – Eutelsat 36A/36B. Тип конвертора следует выбрать «одиночный». Питание конвертора перевести в режим on и выбрать LNB Чистота транспондера может быть установлена 12226 МГц. После этого следует проверить качество сигнала и трансляции.
4. Если все отлично работает – можно переходить к поиску каналов. В пункте меню «настройка каналов» нужно выбрать автоматический режим, ведь таким образом весь поиск пройдет автоматически. Важным фактором здесь является версия прошивки ПО телевизора. Чем более поздняя версия, тем корректнее пройдет поиск и больше каналов будет обнаружено.
5. После успешного поиска нужно заняться настройкой звука каналов. Для этого следует перейти в раздел «Настройки звука цифрового ТВ» и выбрать единственный подходящий вариант MPEG. Только в этом режиме звук не будет пропадать во время просмотра телевидения.
6. Следует перейти в пункт меню «Данные CI» и в настройках выбрать вариант сброс до заводских настроек. После этого нужно полностью выключить телевизор.
7. После этой процедуры нужно включить телевизор и оставить его работать до появления всех необходимых каналов HD формата. Это будет происходить постепенно и может занять от 2-х до 8-ми часов.

После верно проведенных манипуляций, трансляции в формате HD доступны к просмотру, а настройки cam модуля телевидения Триколор — завершены. Также, следует помнить об особенности телевизоров LG. В меню настроек включено автоматическое обновление и поиск каналов, в отличие от устройств Samsung. Данный режим может навредить порядку настроенного списка телеканалов, так как могут происходить сбросы. Для удобства пользования данную функцию рекомендуется перевести в режим «выкл». Читайте также,
