Типы подсветки LED телевизоров — какая лучше Edge или Direct

Основные отличия у двух вариантов подсветки в расположении светодиодов.

LED-подсветка в телевизоре — что это такое и зачем нужно

Чтобы понять назначение подсветки, надо разобраться с устройством экрана. Он состоит из трех основных частей – защитного наружного слоя, матрицы пикселей и диодов. Защитный слой не дает испортить матрицу, которая является основным элементом и передает изображение. Но так как она не излучает света, то, чтобы видеть картинку, наличие подсветки сзади обязательно.

Светодиоды намного компактнее люминесцентных ламп, использовавшихся ранее.

Ранее использовались компактные люминесцентные лампы – аналог устанавливаемых в светильниках. Но они были слишком объемными и не давали нужного эффекта, поэтому им на смену пришли более компактные и яркие светодиоды. За счет их использования производители смогли уменьшить толщину и вес экрана, а также снизить энергопотребление техники.

Качество подсветки зависит от установленных диодов, не стоит покупать самые дешевые модели.

Основные характеристики

Разрешение экрана. Определяется количеством пикселей, формирующих изображение по ширине и высоте. Чем больше этот параметр, тем более четкое изображение и больше разных деталей можно разглядеть на экране.

LED-TV, в основном имеют разрешение Full H. D. (1980×1920 пикселей) и H. D. Ready (1366×768 пикселей). Это самые популярные форматы видео в настоящий момент. Некоторые модели премиум-класса имеют разрешение 4K UHD (3840×2160 пикселей).

Почти все телевизоры с разрешением 4K UHD поддерживают HDR. Это формат расширенного динамического диапазона, который позволяет изображать картинку максимально приближенной к действительности.

Покрытие экрана. Различают матовое и глянцевое. При матовом покрытии изображение более мягкое. Угол обзора ограничен. При попадании солнечного света отсутствуют блики. Если покрытие глянцевое, то на экране картина очень яркая и контрастная. При ярком солнечном освещении видимость становится хуже.

Функциональные разъёмы. Обычно присутствуют стандартные: HDMI выход, Ethernet-выход и USB разъем для просмотра видео с флешки или жесткого носителя. В последних моделях встречается видеопорт D-sub. Он предполагает подключение компьютера к телевизору.

Частота развертки. Показатель того, сколько кадров фильма показывается за секунду. Измеряется в Герцах и может достигать величины до 960 Гц. Для 3D телевизоров частота может быть ещё выше. Рекомендованный диапазон значений, чтобы изображение не размывалось и картинки не накладывались одна на другую, составляет 100−200 Гц.

Преимущества и недостатки каждого из вариантов

Чтобы сравнить два решения и разобраться в плюсах и минусах каждого из них, нужно сопоставить особенности каждого и выделить положительные и отрицательные стороны.
Сравнительная таблица плюсов и минусов.

Подсветка Direct LED	Подсветка Edge LED
Достоинства	Равномерная подсветка всей матрицы за счет расположения источников света и наличия рассеивателя	Высокая яркость и хорошая контрастность изображения. Это касается качественных вариантов с яркими светодиодами и хорошо настроенными отражателями. Экраны этого типа яркие и хорошо воспринимаются глазами людей, доставляя минимальный дискомфорт
	Хорошие показатели контрастности, можно настроить идеальное изображение даже на большом экране	Толщина экрана намного меньше за счет бокового расположения подсветки, что позволяет делать компактные модели без потери в качестве техники и ее производительности. Например, подсветка Slim Direct означает, что в телевизоре ультратонкий экран, многие производители особым образом называют модели, указывая на их минимальную толщину
	Простой ремонт системы за счет удобного расположения блока подсветки. Такие модели намного проще чинить, если светодиоды вышли из строя	За счет простоты системы подобные модели чаще всего на порядок дешевле, хотя тут все зависит от производителя и качества комплектующих
	На темном изображении не бывает засветов по краям и в углах экрана. Это очень важный фактор для тех, кому нужна идеальная картинка
	При деформации матрицы или корпуса качество освещения не снижается, так как диоды расположены сзади и подобные проблемы не сильно влияют на них
Недостатки	Большая толщина экрана из-за дополнительного модуля освещения и более низкие показатели яркости.	Неравномерность подсветки в некоторых моделях, особенно часто такая проблема возникает со временем, когда матрица немного деформируется. Еще одна частая проблема – засветы по краям экрана в месте установки диодов

Засветы по краям – обычно дело для боковой подсветки.

Подсветка ЖК-матрицы CCFL лампами

CCFL (Cold Cathode Fluorescent Lamps) – флуоресцентные лампы с холодным катодом. Ранее использовались лампы с горячим катодом HCFL, но из-за своей ненадежности и недолговечности были заменены на CCFL. Лампы CCFL представляют собой те же лампы дневного света, только уменьшенного размера. Принцип работы у них такой же. На внутреннюю поверхность лампы нанесен слой люминофора, а сама она заполнена смесью инертного газа с парами ртути. При подаче напряжения пары ртути взаимодействуют с люминофором, и он начинает светиться.

Подсветка матрицы дисплея CCFL лампами может быть организована следующими способами ⇒

1. Расположение ламп сверху и снизу монитора
2. Расположение ламп со всех четырех сторон монитора
3. Расположение ламп параллельно всей поверхности монитора

Для равномерного распределения света всеми перечисленными способами, применяется специальная, адаптированная к каждому из них система рассеивания, состоящая из различных форм и размеров световодов и призм. Вариантов организации равномерного распределения света существует достаточно много.

Данный вид подсветки нашел широкое применение в производстве ЖК-мониторов, телевизоров и жидкокристаллических дисплеях для другой техники.

На сегодняшний день подсветка мониторов CCFL лампами изжила себя и считается устаревшей, но в некоторых областях ее еще успешно применяют.

Технология подсветки CCFL лампами очень сильно сдала позиции при производстве ЖК телевизоров (более 90% всех выпускаемых сегодня жидкокристаллических телевизоров, используют в качестве подсветки светодиоды), но в производстве профессиональных и полупрофессиональных мониторов для работы с изображениями, где очень важна точность цветопередачи, она еще продолжает присутствовать. В таких мониторах используются качественные, специально подобранные лампы, излучающие равномерный и однородный свет.

Светодиодная подсветка с использованием RGB LED может дать точность цветопередачи, которую обеспечивают CCFL лампы и даже лучше, но ее реализация пока значительно дороже.

У покупателя сегодня есть выбор. Прилично сэкономить и приобрести монитор с использованием старого типа подсветки, но по техническим характеристикам практически ничем не уступающим современным моделям, либо потратиться и выбрать один из лучших профессиональных современных мониторов с RGB LED подсветкой, который по сумме своих потребительских качеств будет лучше любого монитора, использующих в качестве подсветки CCFL лампы.

Так же небольшую нишу себе отвоевали лампы CCFL с высокой частотой работы, которые применяются в 3D мониторах. LED – подсветка так же используется и при их производстве, но ее исполнение сложнее и требует больше затрат.

Какую подсветку выбрать, от каких факторов это зависит

Чтобы принять решение, надо учесть условия использования, место расположения телевизора или монитора, а также несколько дополнительных рекомендаций:

1. Варианты с тонким корпусом подойдут для ограниченного пространства, а также для прямого крепления на стене. Этот тип используют там, где толщина имеет значение и желательно выбирать модель потоньше.
2. Если телевизор будет располагаться на кронштейне под наклоном, лучше выбирать изделия с прямой подсветкой. Дело в том, что со временем корпус может немного деформироваться, что при боковой подсветке приведет к нарушению нормального освещения матрицы.
3. При выборе варианта с боковым расположением диодов стоит проверять экран на засветы еще при покупке. Лучше всего включить синий цвет, на нем сильнее всего видно любые проблемы.

Лучше отдавать предпочтение только известным компаниям с хорошей репутацией.

В завершении видео, поможет с выбором нужной подсветки.

Подобрать тип светодиодной подсветки в телевизоре или мониторе несложно, если разобраться в особенностях каждого варианта и учесть характер использования оборудования. Главное – приобретать технику известных производителей, только так можно гарантировать, что заявленные характеристики не будут отличаться от фактических.

Советы при выборе

LED устройства стали популярны. Ведь LED-телевизор — что это значит? Это высокое качество, удобств и комфорт в использовании. Преимущество жидкокристаллического телевизора — светодиодная подсветка, есть у всех LED моделей. Но за конструктивные особенности, дополнительные возможности иногда приходится доплачивать. На что же следует обратить внимание при выборе модели LED TV?

В первую очередь необходимо определиться, какую лучше всего диагональ выбрать. В магазинах представлен огромный выбор разных моделей от 19 до 58 дюймов. Иногда рассчитывать в дюймах не очень привычно и приходится подбирать размер в сантиметрах, то есть от 48 до 147 см. Правильный выбор диагонали зависит от размера помещения, где будет установлен телевизор.

Определение нерабочих светодиодов

Ранее мы рассмотрели процесс разборки телевизора, теперь приступим непосредственно к ремонту. Чтобы заменить светодиоды в подсветке, аккуратно отщелкните все крепления, а затем демонтируйте пластиковую рамку. Убираем рассеивающие пленки с целью открытия доступа к неисправным элементам.

Структура ЛЕД подсветки напрямую зависит от того, о какой именно модели телевизионного оборудования идет речь. Например, для LG 32LB582V три ряда светодиодов на 6 штук. Модель 32LN541U имеет на один диод в каждом ряду больше.

Телевизионное оборудование, в котором используется такая технология освещения, характеризуется последовательным подключением диодов, поэтому если сгорит только один элемент, то абсолютно вся система выйдет из строя.

В случае поломки драйвера, на всю систему перестанет поступать напряжение. Если перегорит только один диод, то напряжение будет, однако должного освещения нет. Цепь разомкнута. Поэтому нужно поменять неисправные светодиоды телевизора LG для корректного просмотра.

Примерно система подсветки насчитывает около 18 диодов, замеры напряжения показали, что без загрузки подается 140 V, это означает, что на каждый элемент по отдельности приходится примерно 7,8 В.

Для чего все эти расчеты нужны? Уровень напряжения каждой планки и суммарная нагрузка позволяют вычислить мощность используемых светодиодов. Отыскать неисправный элемент системы необычайно тяжело. Если крепления не подгорели, то придется поочередно перепроверить абсолютно все диоды.

Калибровка светодиодного экрана

Калибровка LED экранов — это детальная программная настройка всех элементов системы. Данные действия выполняют в следующих ситуациях:

• при сборке нового экрана;
• после замены запчастей или ремонта;
• после длительного простоя оборудования;
• при окончании срок годности, обозначенного производителем;
• после воздействия вибрации, погодных явлений, физических повреждений;
• при повышенной влажности;
• при ухудшении цветопередачи.

Предисловие

Подсветка первых жидкокристалических телевизоров была выполнена при помощи люминесцентных (CCFL)ламп. Такая подсветка зарекомендовала себя с лучшей стороны, тем не менее она во многом уступала LED светодиодам по яркости, динамичности подсветки и энергопотреблению.

Если для поджига CCFL ламп необходим мощный инвертор, то для LED светодиодов необходим небольшой драйвер, основная функция которого будет управлять током и напряжением для питания светодиодов.

Делаем адаптивную фоновую подсветку для ТВ или монитора по типу Philips Ambilight за 1000 рублей

Компания Philips в 2007 году запатентовала невероятно простую, но, без преувеличения, потрясающую технологию фоновой подсветки ТВ Ambilight. С такой адаптивной подсветкой меньше устают глаза при просмотре в темноте, увеличивается эффект присутствия, расширяется область отображения и пр. Ambilight применима не только к видео и фото контенту, но и играм. Ambilight превратилась в визитную карточку телевизоров Philips. С тех пор компания Philips пристально бдит, чтобы никто из крупных производителей и думать не смел посягать на святое, создавая что-то подобное. Наверное, лицензировать эту технологию можно, но условия какие-то запредельные, и другие игроки рынка не особо горят желанием это делать. Небольшие компании тоже пытались (и сейчас есть компании, которые это делают) внедрять аналогичную технологию в виде отдельных комплектов, но кара от Philips была неизбежна. Так что в лучшем случае, если компания не продлит каким-то образом патент или его производную, другие производители лишь в 2027 году смогут выпускать что-то похожее. Но нас, обычных потребителей, такая кара не касается. Мы вольны для себя делать то, что считаем нужным. Сегодня я расскажу в деталях, как самостоятельно сделать адаптивную фоновую подсветку для ТВ или монитора по типу Philips Ambilight (далее просто Ambilight). Для некоторых статья ничего нового в себе содержать не будет, т.к. таких проектов десятки, а статей написано сотни на разных языках, и людей, которые себе уже сделали подобное, тысячи. Но для многих это всё может оказаться очень интересным. Никаких особых навыков вам не потребуется. Только базовые знания физики за 8 класс средней школы. Ну, и совсем чуть-чуть пайки проводов.

Чтобы вы лучше понимали, о чём я говорю, приведу свой пример того, что получилось. Реальные затраты на ТВ 42″ — около 1000 рублей и 2 часа работы.

Видео не передаёт всех ощущений и эффекта целиком, но дети в первый раз сидели с открытыми ртами.

Нравится? Тогда смело читайте дальше, как это сделать для себя!

Возможные варианты реализации

Существует несколько вариантов вариантов реализации Ambilight. Зависят они от источника видеосигнала.
Самый дешёвый, простой и эффективный вариант — источником сигнала выступает ПК с Windows, Mac OS X или Linux. Сейчас очень распространены Windows-боксы на процессорах Atom, которые стоят от 70$. Все они идеально подходят для реализации Ambilight. Я уже несколько лет использую разные Windows-боксы (в тумбе под ТВ) в роли медиаплеера, написал небольшую кучку обзоров и считаю их самыми лучшими ТВ-приставками для медиаконтента. Аппаратная реализация этого варианта едина для всех перечисленных операционных систем. Именно об этом варианте я расскажу в статье. Программная часть будет относиться к Windows системе, в роли универсальной управляющей программы будет выступать AmbiBox. С Mac OS X и Linux можно использовать Prismatik.

Второй вариант — источником сигнала выступает медиаприставка на базе Android, коих тоже огромное количество. Этот вариант самый проблемный. Во-первых, подсветка будет работать только в медиакомбайне Kodi (и в ответвлениях этого проекта). Во-вторых, в подавляющем большинстве случаев всё работает только с отключённым аппаратным декодированием видео, что для большинства боксов неприемлемо. Аппаратная реализация проекта тоже накладывает определённые требования. Я его затрагивать не буду, но если что-то интересует конкретное, то постараюсь ответить в комментариях.

Третий вариант — независимое от источника сигнала решение. Это самое затратное, но абсолютно универсальное решение, т.к. сигнал снимается прямо с HDMI кабеля. Для него вам понадобится достаточно мощный микрокомпьютер (типа Raspberry Pi), HDMI сплиттер (разветвитель), конвертер HDMI-RCA AV, USB 2.0 устройство захвата аналогового видео. Только с таким вариантом вы сможете гарантированно задействовать Ambilight с любой ТВ-приставкой/ресивером, Android-боксами, Apple TV, игровыми приставками (например, Xbox One, PlayStation 4) и пр. устройствами, которые имеют выход HDMI. Для варианта с поддержкой 1080p60 стоимость компонентов(без светодиодной ленты) будет около 70$, с поддержкой 2160p60 — около 100$. Это вариант очень интересный, но по нему нужно писать отдельную статью.

Аппаратная часть

Для реализации понадобится три основных компонента: управляемая светодиодная RGB лента, блок питания, микрокомпьютер Arduino.
Сначала небольшое количество объяснений.

WS2811 — это трёхканальный канальный контроллер/драйвер (микросхема) для RGB светодиодов с управлением по одному проводу (адресация к произвольному светодиоду). WS2812B — это RGB светодиод в корпусе SMD 5050, в который уже встроен контроллер WS2811.

Подходящие для проекта светодиодные ленты для простоты так и называют — WS2811 или WS2812B.

WS2812B лента — это лента, на которой последовательно размещены светодиоды WS2812B. Лента работает с напряжением 5 В. Существуют ленты с разной плотностью светодиодов. Обычно это: 144, 90, 74, 60, 30 на один метр. Бывают разные степени защиты. Чаще всего это: IP20-30 (защита от попадания твёрдых частиц), IP65 (защиты от пыли и водяных струй), IP67 (защита от пыли и защита при частичном или кратковременном погружении в воду на глубину до 1 м). Подложка чёрного и белого цвета.

Вот пример такой ленты:

WS2811 лента — это лента, на которой последовательно размещены WS2811 контроллер и какой-то RGB светодиод. Есть варианты, рассчитанные на напряжением 5 В и 12 В. Плотность и защита аналогичны предыдущему варианту.

Вот пример такой ленты:

Ещё встречаются WS2811 «ленты» с большими и мощными светодиодами, как на фотографии ниже. Они тоже подходят для реализации Ambilight для какой-нибудь огромной панели.

Какую ленту выбрать, WS2812B и WS2811?
Важный фактор — питание ленты, о чём я расскажу чуть позже.

Если у вас дома окажется подходящий по мощности блок питания (часто дома от старой или испорченной техники остаются блоки питания), то выбирайте ленту, исходя из напряжения блока питания, т.е. 5 В — WS2812B, 12 В — WS2811. В этом случае вы просто сэкономите деньги.

От себя могу дать рекомендацию. Если общее количество светодиодов в системе будет не более 120, то WS2812B. Если более 120, то WS2811 с рабочим напряжением 12 В. Почему именно так, вы поймёте, когда речь зайдёт о подключение ленты к блоку питания.

Какое уровень защиты ленты выбрать?

Для большинства подойдёт IP65, т.к. с одной стороны она покрыта «силиконом» (эпоксидной смолой), а с другой есть самоклеющаяся поверхность 3M. Эту ленту удобно монтировать на ТВ или монитор и удобно протирать от пыли.

Какую плотность светодиодов выбрать?

Для проекта подойдут ленты с плотностью от 30 до 60 светодиодов на метр (конечно, можно и 144, никто не запрещает). Чем выше плотность, тем больше будет разрешение Ambilight (количество зон) и больше максимальная общая яркость. Но стоит учитывать, чем больше светодиодов в проекте, тем сложнее будет устроена схема питания ленты, и понадобится более мощный блок питания. Максимальное количество светодиодов в проекте — 300.

Покупка ленты

Если ваш ТВ или монитор висит на стене, и все 4 стороны имеют рядом много свободного пространства, то ленту лучше всего разместить сзади по периметру на все 4 стороны для максимального эффекта. Если ваш ТВ или монитор установлен на подставку, или снизу мало свободного пространства, то ленту надо размещать сзади на 3-х сторонах (т.е. низ без ленты).

Для себя я выбрал белую ленту WS2812B IP65 с 30 светодиодами на метр. Подходящий блок питания на 5 В у меня уже был. Решал, 60 или 30 светодиодов на метр, но выбрал последнее после пересмотра видео с готовыми примерами реализации — яркость и разрешение меня устроили, да и питание легче организовать, меньше проводов. На Алиэкспресс огромное количество лотов лент WS2812B. Я заказывал здесь 5 метров за 16$. Для моего ТВ (42″, 3 стороны) нужно было только 2 метра, т.е. можно было купить за 10$, оставшиеся три метра для друга. Цены часто меняются у продавцов, предложений много, так что просто выберите на Алиэкспресс дешёвый лот с высоким рейтингом (ключевые слова для поиска — WS2812B IP65 иди WS2811 12V IP65).

Покупка блока питания для ленты
Блок питания подбирается по мощности и напряжению. Для WS2812B — напряжение 5 В. Для WS2811 — 5 или 12 В. Максимальная потребляемая мощность одного WS2812B светодиода 0,3 Вт. Для WS2811 в большинстве случаев аналогично. Т.е. мощность блока питания должна быть не ниже N * 0,3 Вт, где N — количество светодиодов в проекте.

Например, у вас ТВ 42″, вы остановились на ленте WS2812B с 30 светодиодами на метр, вам нужно 3 метра ленты все 4 стороны. Вас понадобится блок питания с напряжением 5 В и максимальной мощностью от 0,3 * 30 * 3 = 27 Вт, т.е. 5 В / 6 А. В моей реализации используются только 3 стороны, всего 60 светодиодов (если быть точным, то 57) — мощность от 18 Вт, т.е. 5 В / 4 А.

У меня давно уже лежит без дела многопортовая USB-зарядка ORICO CSA-5U (8 А), оставшаяся после старого обзора. Питание портов у неё запараллельно (это критически важно), мне это ЗУ идеально подходит в роли БП, т.к. подключать ленту я буду через 2 параллельных соединения (объяснения будут чуть позже в статье).

Если бы этого ЗУ у меня не было, то я бы выбрал такой БП 5 В / 4 А за 4$ (есть информация, что именно в этот БП ставят внутренности на 2,5 А, так что надо детальней изучить этот вопрос у продавца, или посмотреть другие модели).

Покупка микрокомпьютера

Управлять Ambilight будет микрокомпьютер Arduino. Arduino Nano на Алиэкспресс стоит около 2,5$ за штуку.

Затраты на мой вариант (для ТВ 42″):

10$ — 2 метра WS2812B IP65 (30 светодиодов на метр) 4$ — блок питания 5 В / 4 А (денег на БП не тратил, привожу стоимость для ясности) 2,5$ — Arduino Nano ———— 16,5$ или 1000 рублей

Реализация аппаратной части

Самое главное — это правильно организовать питание ленты. Лента длинная, напряжение просаживается при большом токе, особенно при 5 В. Большинство проблем, которые возникают у тех, кто делает себе Ambilight, связаны именно с питанием. Я пользуюсь правилом — нужно делать отдельную подводку питания на каждые 10 Вт потребляемой максимальной мощности при 5 В и 25 Вт потребляемой мощности при 12 В. Длина подводки питания (от блока питания до самой ленты) должна быть минимальной (без запаса), особенно при 5 В.

Общая схема подключения выглядит следующим образом (на схеме отображено подключение питания для моего варианта):

К ленте с обоих концов подведено питание — два параллельных подключения. Для примера, если бы я делал подсветку на все 4 стороны, а лента была по 60 светодиодов на метр (т.е. максимальная мощность 54 Вт), то я бы сделал такой подвод питания:

Провода подводки нужно использовать соответствующие, чем меньше калибр (AWG), тем лучше, чтобы их с запасом хватало для расчётной силы тока.

К Arduino от ленты идут два контакта. GND, который нужно подключить к соответствующему пину на Arduino. И DATA, который нужно подключить к шестому цифровому пину через резистор 300-550 Ом (лучше 470 Ом). Если резистора у вас нет, то в большинстве случаев всё будет прекрасно работать и без него, но лучше, чтобы он был. Резистор можно купить за пару копеек в любом радиомагазине. Сам микрокомпьютер Arduino можете разместить в любом удобном корпусе, многие используют для этого яйцо Киндер-сюрприза. Arduino нужно размещать как можно ближе к ленте, чтобы подводка DATA имела минимальную длину.

Припаивать провода к ленте просто. Главное правило — время контакта с паяльником должно быть минимальным, «возюкать» паяльником нельзя.

В моём случае получилось вот так:

Два чёрных качественных USB кабеля пошли на питание, а белый для подключение к компьютеру. Белые термоусадочные трубки у меня закончились, я использовал красные. Не так «красиво», но меня устраивает (всё равно это спрятано за ТВ).

Важный вопрос — как изгибать ленту под прямым углом? Если у вас лента на 60 светодиодов, то ленту нужно разрезать и соединять короткими проводами (разместив всё это в термоусадочной трубке). Можете купить специальные угловые коннекторы на три контакта для светодиодных лент (на снимке 4 контакта, просто для примера):

Если у вас лента на 30 светодиодов, то расстояние между светодиодами большое, вы легко можете сделать угол без резки. Удаляете кусочек «силиконового» покрытия, изолируйте (можно даже «скотчем») контактную площадку и сгибаете по схеме: Я отрезал кусок ленты, чтобы практиковаться. Главное, не нужно переусердствовать — слегка согнули один раз и всё. Тюда-сюда перегибать не нужно, сильно сдавливать линию изгиба не нужно.

Вот вид сзади ТВ, все провода через отверстие уходят внутрь тумбы:

Программная часть

Это самое простое.
Загружаем и распаковываем Arduino IDE. Загружаем библиотеку FastLED и кладём папку FastLED в папку libraries (Arduino IDE). Запускаем Arduino IDE и закрываем её. В папке Документы будет создана папка Arduino. В ней создаём папку Adalight и копируем тут скетч Adalight.ino.

Подключаем микрокомпьютер Arduino по USB. Драйвер (последовательного интерфейса CH340) установится автоматически. Если этого не произошло, то в папке Arduino IDE есть папка Drivers со всем необходимым.

Запускаем Arduino IDE и открываем файл Adalight.ino.

Изменяем количество светодиодов в коде. У меня 57.

Инструменты > Плата > Arduino nano Инструменты > Порт > Выбираете COM-порт (там будет нужный вариант)

Нажимаем кнопку «Загрузить»:

Программа проинформирует, когда загрузка будет завершена (это буквально пара секунд).

Готово. Нужно отключить Arduino от USB и подключить заново. Лента загорится последовательно красным, зелёным и синим цветом — Arduino активировался и готов к работе.

Загрузите и установите программу AmbiBox. В программе нажмите «Больше настроек» и укажите устройство — Adalight, COM-порт и количество светодиодов. Выберите количество кадров для захвата (до 60).

Далее, нажмите «Показать зоны захвата» > «Мастер настройки зон». Выберите конфигурацию вашей ленты. Нажмите «Применить» и «Сохранить настройки». На этом базовые настройки заканчиваются. Потом вы сможете поэкспериментировать с размерами зон захвата, сделать цветокоррекцию ленты и пр. В программе много разных настроек.

Чтобы активировать профиль, достаточно два раза мышкой нажать на соответствующую иконку (профилей AmbiBox) в области уведомлений Windows. Лента сразу загорится. Отключается тоже двойным нажатием.

Вот в принципе и всё. Результат вы видели в начале статьи. Ничего сложного, дёшево и здорово. Уверен, что у вас получится лучше, так что делитесь своими поделками в комментариях.

Разборка изделия

Вне зависимости от модели, телевизионное оборудование оснащается тремя ключевыми платами: main, T-con и адаптером питания. Сразу после снятия крышки вы увидите их.

Разборка ЖК телевизора LG – крайне сложный и трудоемкий процесс, соблюдайте максимальную осторожность, поскольку присутствует риск повреждения других аппаратных элементов. Чтобы аккуратно разобрать ТВ, придерживайтесь следующих рекомендаций:

• заранее подготовьте рабочую зону и два плотно стоящих друг к другу стола, на которые будут укладываться комплектующие: матрицу, светодиодную ленту, планку;
• прежде чем начать разборку, помойте руки, чтобы не загрязнить фильтры или матрицу. В дальнейшем это негативно отразится на качестве изображения;
• особое внимание следует уделить дешифраторам, если вы не будете соблюдать аккуратность, то просто оборвете шлейф.

Пошаговая инструкция по разборке телевизионного оборудования:

1. Отсоедините шлейфы и выкрутите расположенные между ними болты, чтобы отсоединить и извлечь T-con плату.

1. Снимите металлические защитные элементы с дешифраторов. Для этого открутите крепления, расположенные по бокам и болты. В результате, дешифраторы будут держаться исключительно на резиновых креплениях.

1. Пришло время снять переднюю рамку устройства. Выкрутите винты по всему периметру и положите изделие на заднюю панель. Снимите рамку.

1. Переверните экран, придерживая при этом матрицу. Дешифраторы должны находиться сверху, можете отсоединить резиновые крепления, удерживающие их, главное делать все очень осторожно.

1. Отсоединяем матрицу и кладем ее на заранее подготовленный стол, чтобы она не мешала ремонту подсветки.

В принципе, разобрать ТВ-устройство сможет каждый желающий, главное быть при этом максимально аккуратным.

Хочу купить телевизор, но ничего не понимаю в OLED, QLED и HDR. Как разобраться и не потратить все деньги мира — объясняем вместе с LG

Во время карантина телевизоры наконец оправдали избитое выражение и стали главным окном в реальный мир. Фильмы, сериалы, блоги последних отчаянных путешественников и видеоигры — все там. Чтобы видеть это (почти) вживую, нужен хороший телевизор. На языке производителей такой телевизор — это целая гора сложных и непонятных аббревиатур: OLED, QLED, QNED, Full HD, Ultra HD, HDR. Как разобраться, выбрать то, что нужно, и сэкономить на лишнем — объясняем вместе с производителем самых технологичных телевизоров компанией LG.

Диагональ экрана

Начнем с простого. Первым делом стоит продумать, как телевизор впишется в ваш интерьер. Если выбираете телевизор под конкретную мебель — тумбу, столик или полку в шкафу, лучше всего измерить их рулеткой и записать размеры. Не пытайтесь сделать это на глаз — запросто можно ошибиться. Учтите, что не все телевизоры стоят на одной ножке. У некоторых их две, и они расположены по краям. Если вам неохота бегать с рулеткой, то у LG есть специальная программа, которая поможет вам «примерить» телевизор в вашем интерьере в реальном размере. Для этого даже не нужно устанавливать приложение, достаточно перейти по ссылке и просто онлайн посмотреть, как впишется телевизор.

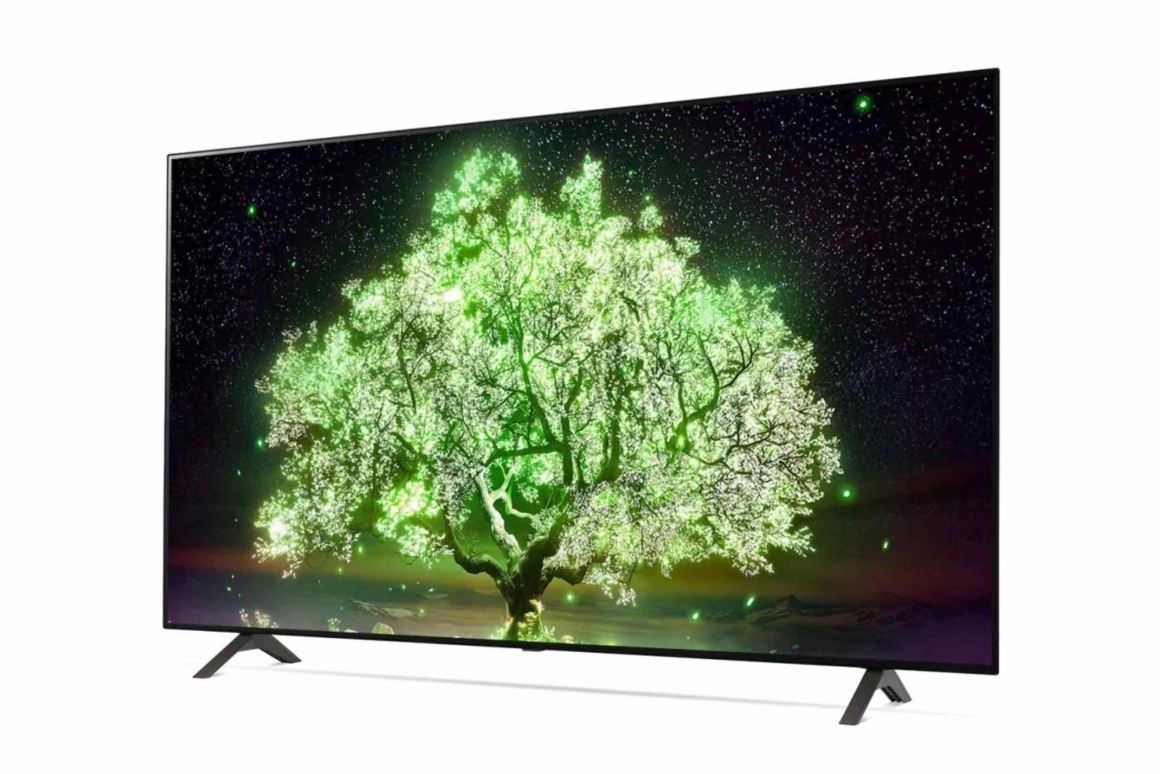

LG OLED 4K серии A1

Идеальный вариант для тех, кто ищет отличное качество изображения по демократичной цене.

Разрешение

Один из самых важных параметров. Изображение на экране телевизора, как и на компьютерном мониторе или смартфоне, состоит из точек — пикселей. Разрешение экрана — это количество точек по вертикали и горизонтали. Чем больше разрешение, тем четче картинка. Но тут стоит помнить, что разрешение есть не только у экрана, но и у видео, которое вы на нем смотрите. Если видео плохого качества, не поможет даже самый хороший экран.

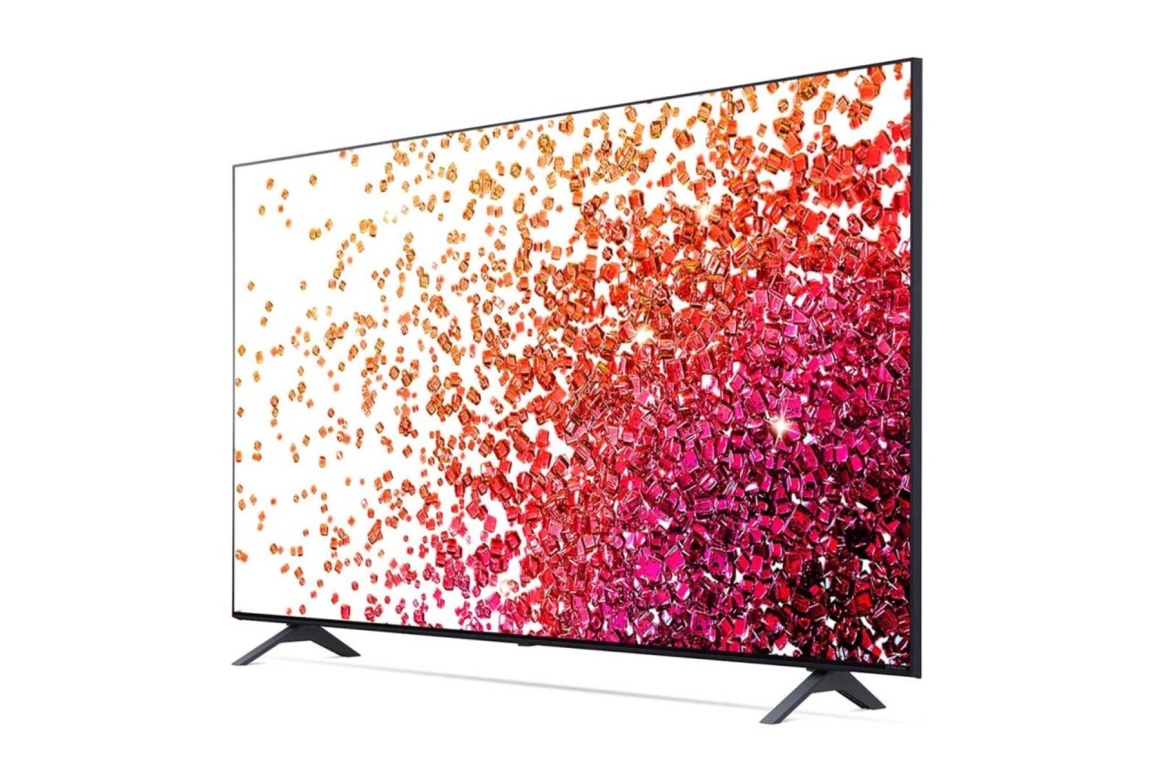

LG NANO75

4K NanoCell-телевизор, совместим с подставкой в дизайне «Галерея», что дает возможность установить телевизор даже в центре комнаты.

Есть три популярных формата разрешения — и тут начинаются аббревиатуры:

• HD Ready с разрешением 1 280 x 720 пикселей. Это устаревшая технология, которую используют все реже.
• Full HD (2K) с разрешением 1 920 x 1 080 пикселей. Какое-то время телевизоры с таким разрешением были отраслевым стандартом. Многие телеканалы и стриминговые сервисы показывают видео в Full HD, и его хватает для хорошей картинки (если не садиться слишком близко к телевизору). Но если вы прямо сейчас выбираете телевизор, помните, что и эта технология скоро устареет — ее сменит Ultra HD.
• Ultra HD бывает двух типов: Ultra HD 4K (3 840 х 2 160 пикселей) и Ultra HD 8K (7 680 x 4 320 пикселей). Если проще — это самые современные форматы разрешения, в 4 и 8 раз четче Full HD. Количество контента для такого формата постоянно растет: на 4K постепенно переходит цифровое телевидение, стриминговые сервисы Netflix, Amazon Prime и даже видеохостинг YouTube. Ultra HD — то, что нужно для PlayStation 5 и Xbox Series X. Контента для 8K пока меньше. Впрочем, недавно это можно было сказать и о 4К, а сегодня снимать такое видео могут даже средние смартфоны. Поэтому, если хотите выбрать телевизор с большим заделом на будущее — это Real 8K от LG.

Экран

Здесь стоит выбирать между телевизорами LED и OLED. На ламповые LCD и уж тем более на плазмы не стоит обращать внимание — они устарели.

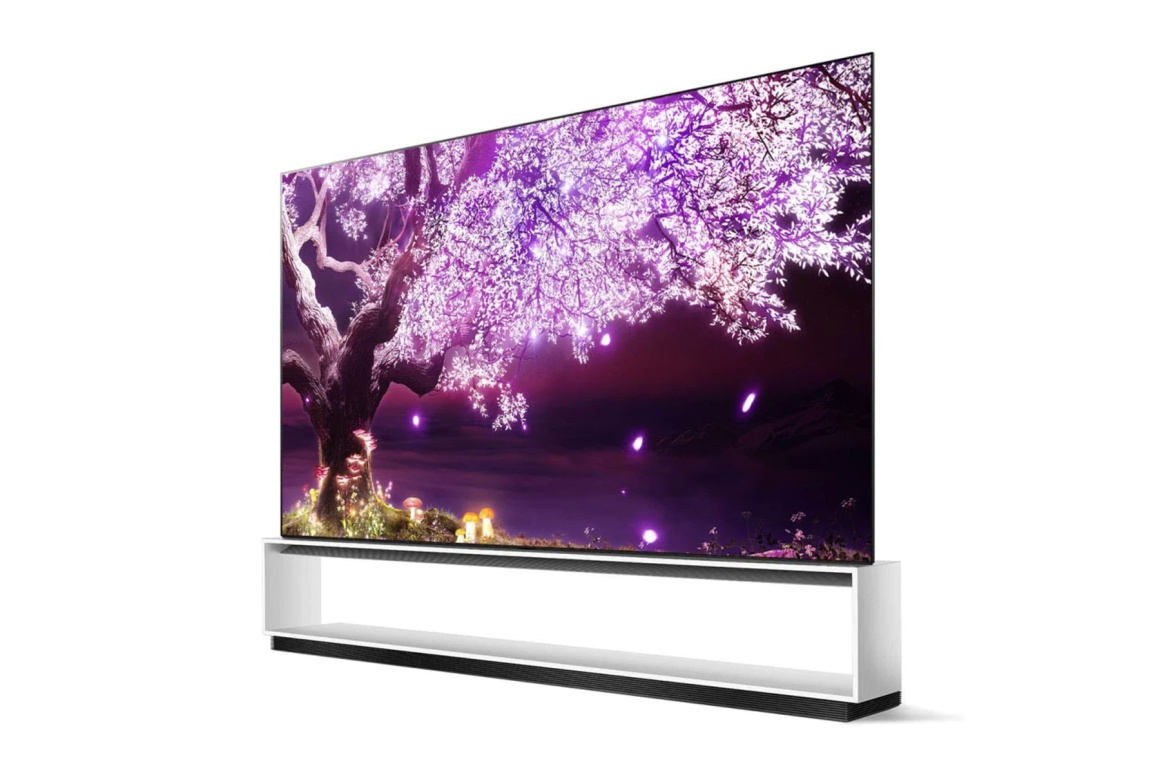

LG OLED серии Z1

8K-телевизор c диагональю 88 дюймов и премиум дизайном со сверхтонким профилем.

• LED — так называют жидкокристаллические телевизоры, в которых в качестве подсветки используют светодиоды (LED), а не лампы. Принцип работы такой: свет от подсветки проходит через матрицу с жидкими кристаллами, а электроника управляет этой матрицей, пропуская нужное количество света в нужном месте. Так на экране появляется картинка.
• QLED (Quantum LED) — ЖК-экраны со светодиодной подсветкой на квантовых точках (да, вы точно слышали о них в рекламе). Квантовые точки — это кристаллы, которые светятся, когда на них воздействует ток или свет. В зависимости от размера и материала точки излучают разные цвета.

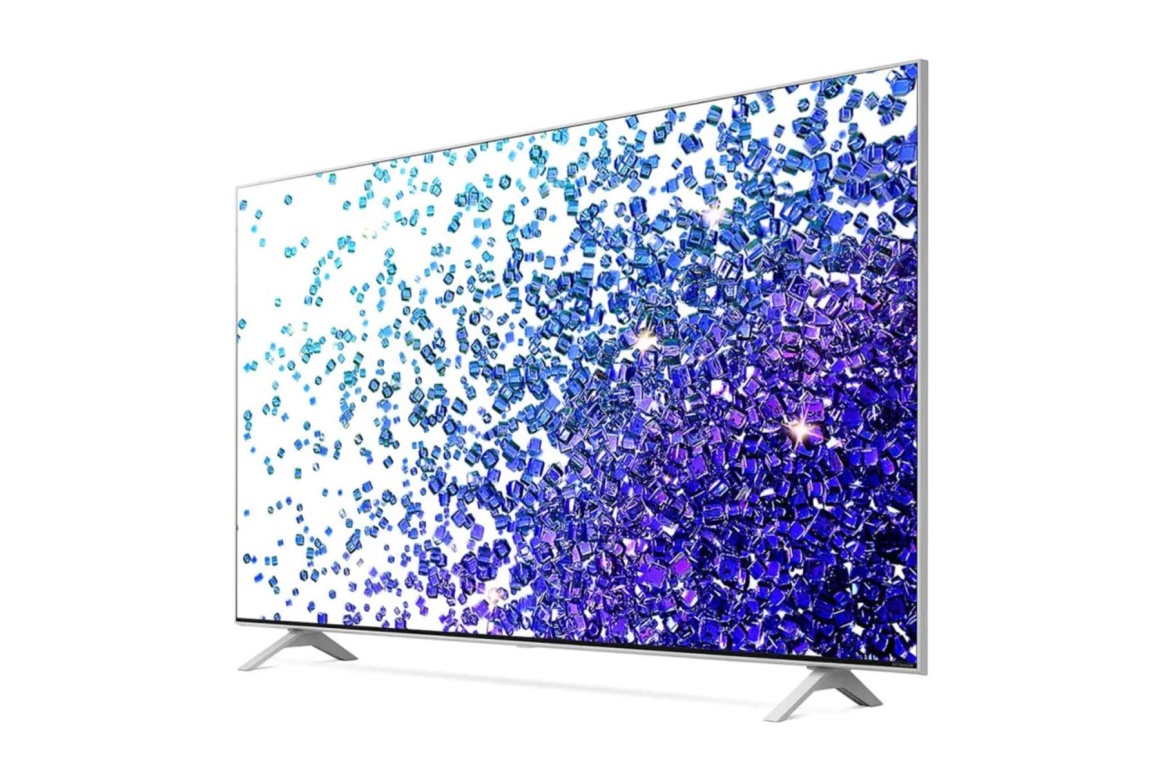

LG NANO77

4K-телевизор, дополненный возможностями технологии NanoCell, с Direct LED-подсветкой без локального затемнения.

• NanoCell — фирменная технология ЖК-экранов со светодиодной подсветкой от LG. Главная фишка — специальные наночастицы, которые напыляют поверх экрана. Они отфильтровывают тусклые оттенки, и изображение получается ярким и контрастным. Еще один сугубо прикладной плюс — благодаря NanoCell вы можете смотреть телевизор под любым углом и видеть одинаково яркую картинку. Это удобно, если перед телевизором собирается большая компания и места прямо перед ним хватает «не только лишь всем».

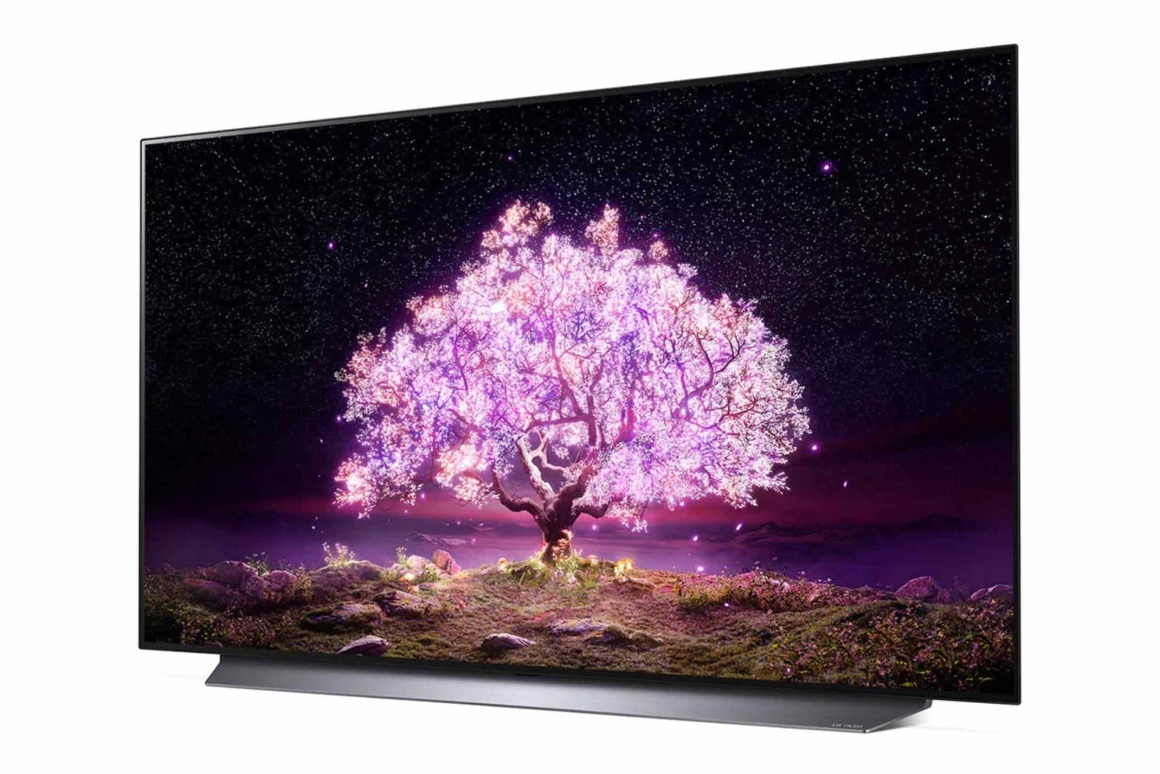

LG OLED серии C1

Основная серия LG OLED с самыми разными размерами экрана — от 48 до 77 дюймов.

• OLED — это технология следующего поколения. Тут все иначе. Светятся сами точки, состоящие из органических светодиодов . Такие телевизоры почти по всем параметрам превосходят жидкокристаллические. Часто OLED-телевизоры сравнивают с ЖК-телевизорами, в основе которых лежат обычные светодиоды. Но это не совсем корректно. Основное технологическое преимущество OLED-телевизоров как раз и заключается в отсутствии дополнительной подсветки. Помимо более красочной и яркой картинки, это дает массу преимуществ в производстве — уже сейчас разрабатываются телевизоры, толщина корпуса которых приближается к толщине листа бумаги. LG первой в мире освоила технологию OLED для массового производства и уже восемь лет остается в ней лучшей. Кроме того, у OLED-панелей LG есть сертификат Eye comfort display — возможность переключения на безопасный для глаз режим просмотра.
• QNED Mini LED — это самая новая технология в качестве изображения ЖК-телевизоров, которую LG представила в 2021 году на выставке CES . Это комбинация NanoCell и нового типа подсветки Mini-LED из 30 тысяч светодиодов. Все это дает улучшенную контрастность, более яркую картинку и точную цветопередачу.

Подсветка экрана

LG NANO96

8K-телевизор с максимально точной передачей цветов благодаря технологии полноматричного затемнения.

Важная характеристика телевизоров последнего поколения, о которой покупатели зачастую ничего не знают. От того, как располагаются светодиоды — по всей площади или только по бокам экрана, зависит его толщина. А от возможности затемнять определенные участки экрана зависит яркость и контрастность изображения. Если все это сложно, достаточно просто понимать: чем дешевле в телевизоре подсветка, тем быстрее она сгорает. Особенно это актуально для дешевых моделей, где яркости недостаточно. Чтобы получить красочную картинку, яркость выкручивают на максимум, из-за этого ресурс светодиодов снижается и телевизор ломается.

Вот главные типы подсветки:

• Direct LED — светодиоды размещены по всей площади экрана и обеспечивают равномерную подсветку.
• Edge LED — в таких телевизорах светодиодная подсветка размещена только по бокам экрана. Это позволяет делать телевизоры очень тонкими, но ухудшает равномерность подсветки.
• Без локального затемнения — тип подсветки, при котором фактически все светодиоды играют роль одной большой лампы. Это не лучший вариант, который часто используют в дешевых телевизорах.

LG NANO99

Real 8K-телевизор с технологией NanoCell и подсветкой Slim Direct.

• С локальным затемнением — телевизор способен затемнять определенные зоны экрана, благодаря чему изображение получается значительно более качественным, плюс увеличивается контрастность. Компания LG предлагает Slim Direct LED-подсветку — это дает максимальный уровень цветности, контрастности и яркости.

HDR

Это технология увеличения динамического диапазона — High Dynamic Range. Если проще, HDR обеспечивает лучшую контрастность и цветопередачу. Еще проще — телевизоры с HDR показывают темный предмет более темным, светлый — более светлым, а цвета — максимально приближенными к тому, как их видел глаз оператора при съемке.

Но учтите, HDR — это дополнительная функция не только телевизора, но и видео, которое вы смотрите. В видеофайле должны быть определенные данные, которые подскажут, какие части экрана подсвечивать в каждой конкретной сцене. А телевизор должен уметь считывать эти данные. Стоит ли доплачивать за такую опцию — решать вам. В большинстве современных 4K-телевизоров поддержка HDR встроена по умолчанию, а многие фильмы и сериалы, выпущенные в последние два-три года, содержат нужные данные.

HDR бывает нескольких видов, хотя все они решают одну и ту же задачу.

• HDR 10 — самый популярный и широко распространенный стандарт. Обеспечивает 10-битный цвет и может отображать до 1,07 миллиарда оттенков.
• Технология Dolby Vision поддерживает не только 10, но и 12-битный цвет, а это более 68 миллиардов оттенков.

Разъемы

Подключение к телевизору стало менее сложным, поскольку важные входы сократились до одного — HDMI. Есть несколько версий:

• HDMI 2.0 — самый распространенный, может передавать видео с разрешением 4К и частотой 50 или 60 кадров в секунду.
• HDMI 2.1 — пригодится, если вы планируете подключать к телевизору игровую консоль, может передавать изображение 4К до 120 кадров в секунду. С ним связана технология ALLM — автоматический режим с малой задержкой. То есть вы будете видеть нормальную картинку без пауз в самых современных играх. А еще это может пригодиться, например, для караоке и видеоконференций.

Звук

Для хорошего звука нужна дополнительная аудиосистема. Если вы не планируете ее покупать, ищите модели со встроенным сабвуфером и стереоколонками мощностью примерно от 20 ватт. А если собираетесь покупать к телевизору дополнительные колонки, обратите внимание на такие опции:

• HDMI eARC — расширенный возвратный звуковой канал. Суть такова: большинство телевизоров сжимают аудиосигнал, прежде чем он уйдет в колонки по кабелям HDMI. Технология eARC позволяет передавать звук без потери качества, но для этого нужны порты HDMI 2.1.
• Bluetooth surround ready — эта технология позволяет подключать к телевизору две любые беспроводные колонки. А еще с ее помощью можно подключить две пары беспроводных наушников — это очень удобно, если любите смотреть фильмы вдвоем, но не хотите мешать людям поблизости.

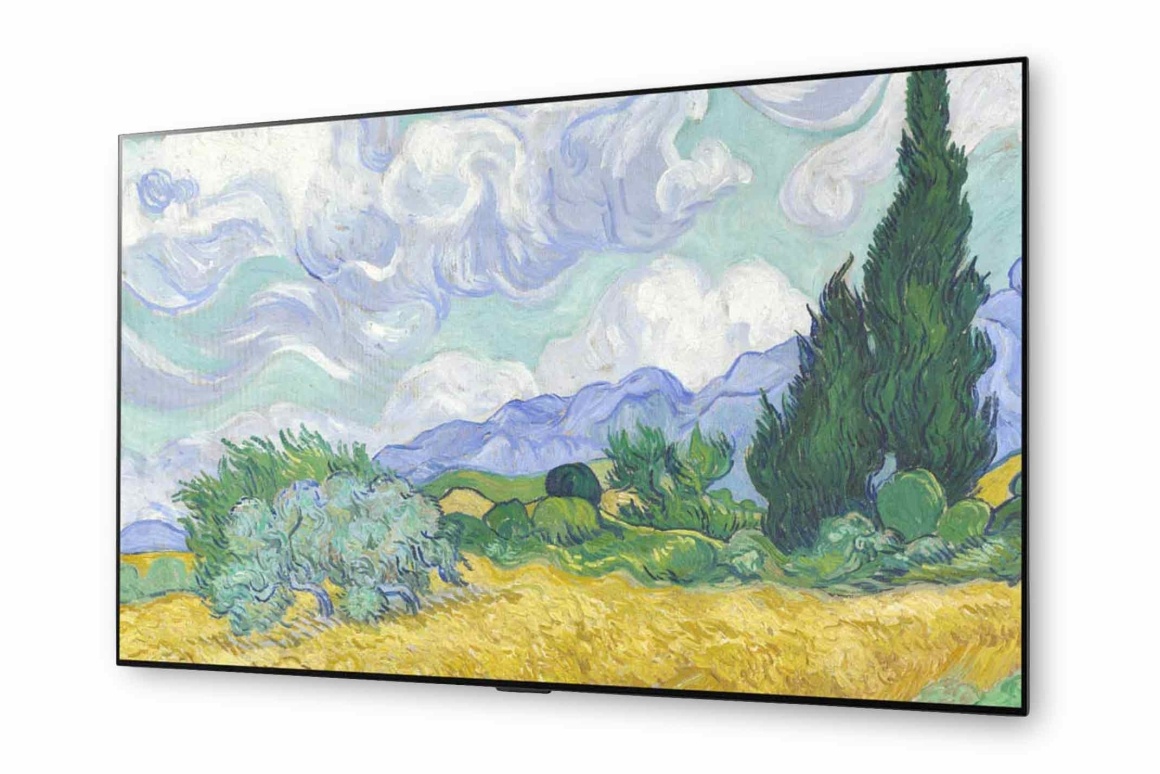

LG OLED серии G1

Лучший LG OLED-телевизор с потрясающей четкостью, детализацией и реалистичностью изображения и технологией Dolby Atmos.

• Dolby Atmos — технология многоканального объемного звука для продвинутого домашнего кинотеатра. Если говорить проще, это «умная» звуковая технология, которая раскладывает фоновую музыку, закадровый голос, звуки движущегося транспорта и спецэффектов, голоса персонажей и многое другое на отдельные звуковые дорожки и в реальном времени определяет, в какой колонке или колонках и с какой громкостью должна звучать каждая дорожка.

Беспроводная передача данных

С ней все просто — это возможность транслировать фильмы и музыку с мобильных устройств на большой экран.

• Wi-Fi Direct — не самый новый, но во многом универсальный стандарт беспроводной передачи данных.
• AirPlay — это собственная разработка Apple. Идеальное решение, если вы пользуетесь iOS-устройствами, однако оно не совместимо с любыми другими платформами.
• Chromecast — разработка Google для тех, кто пользуется Android-устройствами, с ее помощью можно также напрямую транслировать видео из браузера Chrome.

Apple homekit

Это технология «умного дома» от Apple, которая позволяет подключить ваш телевизор к единой системе iOS-устройств. С ее помощью вы можете, к примеру, включать и выключать телевизор, переключать источники сигнала и даже менять громкость, используя голосовой помощник.

Smart TV

Когда-то это звучало гордо. Теперь практически все современные телевизоры — это смарт-устройства. Они могут напрямую подключаться к вашему Wi-Fi, чтобы получить доступ к Netflix, Amazon Prime, HBO, YouTube, а также для запуска других приложений и даже игр. За все это отвечает операционная система. У каждой компании она своя, например, у LG — WebOS. Smart TV — это дополнительный функционал, который никак не влияет на качество изображения и звука. Но если вы решите сэкономить, купив телевизор без «интеллекта», учтите, что изображение там тоже может быть неважное — это старая модель.

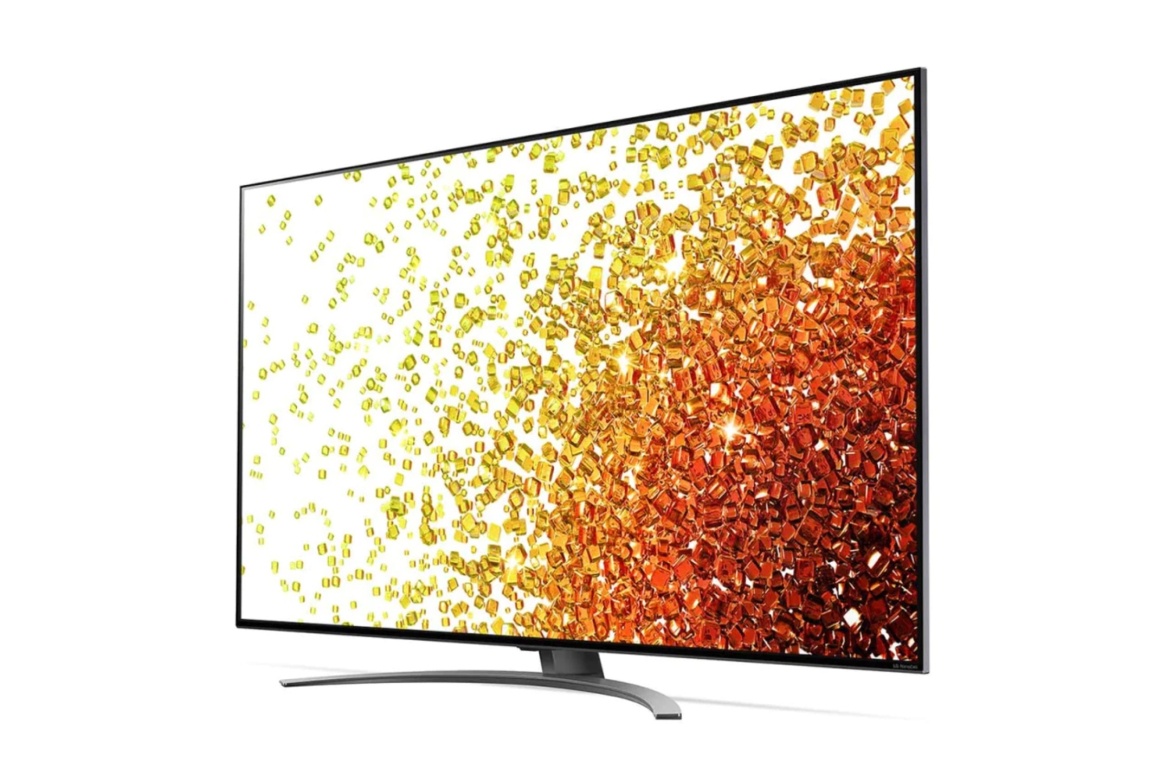

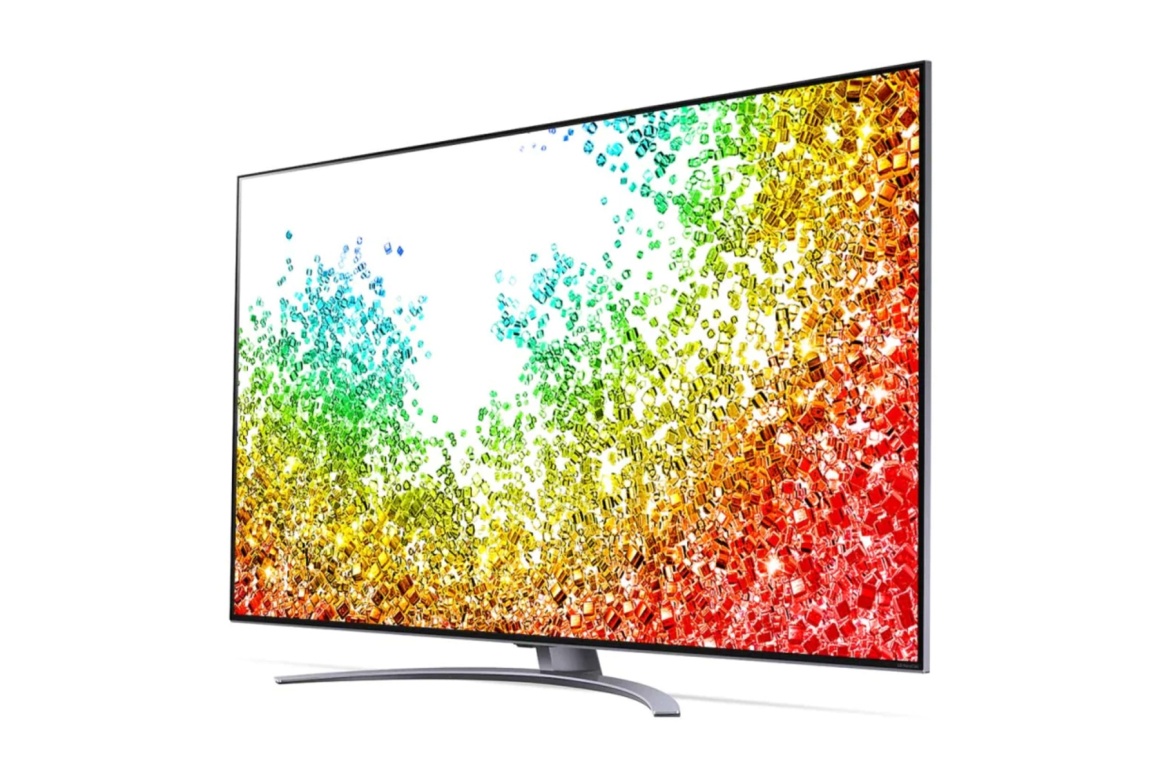

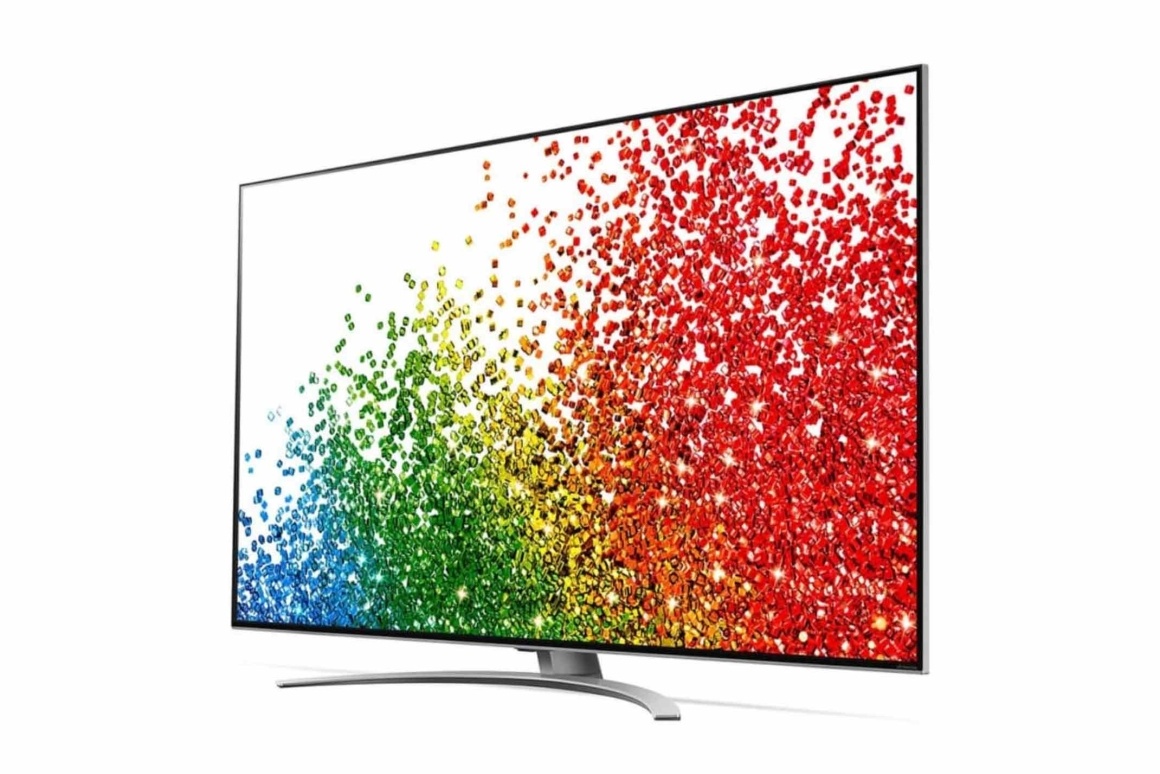

LG NANO91

Этот телевизор прекрасно подойдет для игр благодаря мощному процессору, технологиям VRR, ALLM и eARC.

Игры

Помимо разрешения, типа экрана и разъемов, стоит обратить внимание на технологию VRR. Если по-научному — это переменная частота обновления. Если просто — это отличная картинка без зависаний и подергиваний для игроманов. Производители игровых видеокарт AMD и Nvidia сражаются за первенство в отрасли: каждая компания продвигает собственный формат VRR. У AMD он называется FreeSync, у NVIDIA — G-Sync. Если вы планируете использовать телевизор в качестве монитора для игр и предпочитаете формат от NVIDIA, учтите, что технологию G-Sync поддерживают только OLED-телевизоры LG.

Теперь, когда вы разобрались с аббревиатурами, терминами и параметрами, за которые они отвечают, выбрать подходящий телевизор будет гораздо проще. Планируете смотреть фильмы и сериалы — обращайте внимание на сам экран, тип подсветки, разрешение и параметры, которые отвечают за изображение. Любите спорт — тогда одними из главных параметров будут величина экрана и большой угол обзора. Хотите домашний кинотеатр с объемным звуком — вам подойдет «умная» звуковая технология Dolby Atmos. Собираетесь подключать к телевизору игровую приставку — ищите разъем HDMI 2.1 с технологией ALLM и обращайте внимание на формат VRR. Ведь вы уже знаете, что все это значит.

Типы подсветки LED телевизоров — какая лучше Edge или Direct

Основные отличия у двух вариантов подсветки в расположении светодиодов.

LED-подсветка в телевизоре — что это такое и зачем нужно

Чтобы понять назначение подсветки, надо разобраться с устройством экрана. Он состоит из трех основных частей – защитного наружного слоя, матрицы пикселей и диодов. Защитный слой не дает испортить матрицу, которая является основным элементом и передает изображение. Но так как она не излучает света, то, чтобы видеть картинку, наличие подсветки сзади обязательно.

Светодиоды намного компактнее люминесцентных ламп, использовавшихся ранее.

Ранее использовались компактные люминесцентные лампы – аналог устанавливаемых в светильниках. Но они были слишком объемными и не давали нужного эффекта, поэтому им на смену пришли более компактные и яркие светодиоды. За счет их использования производители смогли уменьшить толщину и вес экрана, а также снизить энергопотребление техники.

Качество подсветки зависит от установленных диодов, не стоит покупать самые дешевые модели.

Как все подключить

В коробке с устройством вы найдете: понятную инструкцию на английском с картинками, выбранный при заказе моток RGB-диодной ленты, сам блок управления подсветкой, внешний блок питания и кабели для подключения.

1. Для начала наклейте ленту на задней крышке телевизора максимально близко к краю по всему периметру.

2. Особое внимание уделите углам, можно разрезать ленту и спаять ее на стыках или просто аккуратно согнуть.

3. После этого подключите ленту к блоку питания согласно схеме.

4. Логический кабель подключите к блоку управления.

5. Подключите блок управления в свободный USB-порт на вашей приставке.

6. Устанавливаем приложение Ambient light Application for Android из Google Play. Утилита платная, стоит 199 руб.

7. Запускаем приложение и сразу же можем проверить работу ленты, включив режим свечения одним цветом или случайный эффект.

8. После этого переходим в параметры приложения, параллельно считаем количество диодов в вертикальных и горизонтальных секциях нашей подсветки.

9. Настраиваем соответствующие параметры в настройках: задаем количество диодов по вертикали и горизонтали, направление ленты (по часовой стрелке или против),

10. Настройка LEDs Bottom Gap позволяет задать неактивную область под стойкой телевизора, а параметр First LED Offset позволяет выбрать место первого диода при разных вариантах поклейки ленты.

11. Ниже можно настроить частоту обновления экрана, область захвата цвета и качество воспроизводимых эффектов (частоту смены цвета ленты).

После внесения всех параметров можете проверить корректность работы подсветки в режиме Screen Capture Mode.

▣ Для корректной работы подсветки в разных приложениях рекомендуем использовать сторонний плеер – Vimu Media Player. В его настройках необходимо активировать пункт Выводить видео в текстуру.

▣ Для работы при просмотре IPTV используйте OTTPlayer с включенной опцией Decoder медиаплеер.

▣ Просмотр YouTube с фоновой подсветкой возможен через приложение Smart YouTube TV.

В играх фишка будет работать без дополнительных настроек и танцев с бубном.

Преимущества и недостатки каждого из вариантов

Чтобы сравнить два решения и разобраться в плюсах и минусах каждого из них, нужно сопоставить особенности каждого и выделить положительные и отрицательные стороны.
Сравнительная таблица плюсов и минусов.

Подсветка Direct LED	Подсветка Edge LED
Достоинства	Равномерная подсветка всей матрицы за счет расположения источников света и наличия рассеивателя	Высокая яркость и хорошая контрастность изображения. Это касается качественных вариантов с яркими светодиодами и хорошо настроенными отражателями. Экраны этого типа яркие и хорошо воспринимаются глазами людей, доставляя минимальный дискомфорт
	Хорошие показатели контрастности, можно настроить идеальное изображение даже на большом экране	Толщина экрана намного меньше за счет бокового расположения подсветки, что позволяет делать компактные модели без потери в качестве техники и ее производительности. Например, подсветка Slim Direct означает, что в телевизоре ультратонкий экран, многие производители особым образом называют модели, указывая на их минимальную толщину
	Простой ремонт системы за счет удобного расположения блока подсветки. Такие модели намного проще чинить, если светодиоды вышли из строя	За счет простоты системы подобные модели чаще всего на порядок дешевле, хотя тут все зависит от производителя и качества комплектующих
	На темном изображении не бывает засветов по краям и в углах экрана. Это очень важный фактор для тех, кому нужна идеальная картинка
	При деформации матрицы или корпуса качество освещения не снижается, так как диоды расположены сзади и подобные проблемы не сильно влияют на них
Недостатки	Большая толщина экрана из-за дополнительного модуля освещения и более низкие показатели яркости.	Неравномерность подсветки в некоторых моделях, особенно часто такая проблема возникает со временем, когда матрица немного деформируется. Еще одна частая проблема – засветы по краям экрана в месте установки диодов

Засветы по краям – обычно дело для боковой подсветки.

Подсветка ЖК-матрицы CCFL лампами

CCFL (Cold Cathode Fluorescent Lamps) – флуоресцентные лампы с холодным катодом. Ранее использовались лампы с горячим катодом HCFL, но из-за своей ненадежности и недолговечности были заменены на CCFL. Лампы CCFL представляют собой те же лампы дневного света, только уменьшенного размера. Принцип работы у них такой же. На внутреннюю поверхность лампы нанесен слой люминофора, а сама она заполнена смесью инертного газа с парами ртути. При подаче напряжения пары ртути взаимодействуют с люминофором, и он начинает светиться.

Подсветка матрицы дисплея CCFL лампами может быть организована следующими способами ⇒

1. Расположение ламп сверху и снизу монитора
2. Расположение ламп со всех четырех сторон монитора
3. Расположение ламп параллельно всей поверхности монитора

Для равномерного распределения света всеми перечисленными способами, применяется специальная, адаптированная к каждому из них система рассеивания, состоящая из различных форм и размеров световодов и призм. Вариантов организации равномерного распределения света существует достаточно много.

Данный вид подсветки нашел широкое применение в производстве ЖК-мониторов, телевизоров и жидкокристаллических дисплеях для другой техники.

На сегодняшний день подсветка мониторов CCFL лампами изжила себя и считается устаревшей, но в некоторых областях ее еще успешно применяют.

Технология подсветки CCFL лампами очень сильно сдала позиции при производстве ЖК телевизоров (более 90% всех выпускаемых сегодня жидкокристаллических телевизоров, используют в качестве подсветки светодиоды), но в производстве профессиональных и полупрофессиональных мониторов для работы с изображениями, где очень важна точность цветопередачи, она еще продолжает присутствовать. В таких мониторах используются качественные, специально подобранные лампы, излучающие равномерный и однородный свет.

Светодиодная подсветка с использованием RGB LED может дать точность цветопередачи, которую обеспечивают CCFL лампы и даже лучше, но ее реализация пока значительно дороже.

У покупателя сегодня есть выбор. Прилично сэкономить и приобрести монитор с использованием старого типа подсветки, но по техническим характеристикам практически ничем не уступающим современным моделям, либо потратиться и выбрать один из лучших профессиональных современных мониторов с RGB LED подсветкой, который по сумме своих потребительских качеств будет лучше любого монитора, использующих в качестве подсветки CCFL лампы.

Так же небольшую нишу себе отвоевали лампы CCFL с высокой частотой работы, которые применяются в 3D мониторах. LED – подсветка так же используется и при их производстве, но ее исполнение сложнее и требует больше затрат.

Какую подсветку выбрать, от каких факторов это зависит

Чтобы принять решение, надо учесть условия использования, место расположения телевизора или монитора, а также несколько дополнительных рекомендаций:

1. Варианты с тонким корпусом подойдут для ограниченного пространства, а также для прямого крепления на стене. Этот тип используют там, где толщина имеет значение и желательно выбирать модель потоньше.
2. Если телевизор будет располагаться на кронштейне под наклоном, лучше выбирать изделия с прямой подсветкой. Дело в том, что со временем корпус может немного деформироваться, что при боковой подсветке приведет к нарушению нормального освещения матрицы.
3. При выборе варианта с боковым расположением диодов стоит проверять экран на засветы еще при покупке. Лучше всего включить синий цвет, на нем сильнее всего видно любые проблемы.

Лучше отдавать предпочтение только известным компаниям с хорошей репутацией.

В завершении видео, поможет с выбором нужной подсветки.

Подобрать тип светодиодной подсветки в телевизоре или мониторе несложно, если разобраться в особенностях каждого варианта и учесть характер использования оборудования. Главное – приобретать технику известных производителей, только так можно гарантировать, что заявленные характеристики не будут отличаться от фактических.

Советы при выборе

LED устройства стали популярны. Ведь LED-телевизор — что это значит? Это высокое качество, удобств и комфорт в использовании. Преимущество жидкокристаллического телевизора — светодиодная подсветка, есть у всех LED моделей. Но за конструктивные особенности, дополнительные возможности иногда приходится доплачивать. На что же следует обратить внимание при выборе модели LED TV?

В первую очередь необходимо определиться, какую лучше всего диагональ выбрать. В магазинах представлен огромный выбор разных моделей от 19 до 58 дюймов. Иногда рассчитывать в дюймах не очень привычно и приходится подбирать размер в сантиметрах, то есть от 48 до 147 см. Правильный выбор диагонали зависит от размера помещения, где будет установлен телевизор.

Калибровка светодиодного экрана

Калибровка LED экранов — это детальная программная настройка всех элементов системы. Данные действия выполняют в следующих ситуациях:

Edge LED или Direct LED? Direct LED или Edge LED: где лучше качество картинки

Благодаря новым технологиям значительно улучшилось качество цвета и яркость изображения. Фирмы-изготовители ТВ на настоящий момент используют 2 типа подсветок – direct led или edge led.

Каждый из видов обладает своими плюсами и минусами, поэтому перед покупкой нужно определиться с необходимой подсветкой.

Преимущества и недостатки led-подсветки

До появления светодиодной подсветки использовался тип CCFL (Cold Cathode Fluorescent Lamps) – лампы дневного света. Они не позволяли реализовать глубокие черные тона, была сложность в создании качественной цветовой гаммы, а срок службы ламп был ограничен. К тому же в составе флуоресцентных лампочек содержалась ртуть, что не является экологичным и вызывает проблемы при утилизации.

Современный светодиодный телевизор является представителем жидкокристаллических панелей. В основе LED подсветки телевизора находятся светоизлучающие белые или разноцветные диоды. По цвету источников свечения выделяют:

• одноцветную систему (из белых светодиодов);
• разноцветную систему (RGB);
• смешанный вариант QD Vision – когда на светодиоды синего цвета вводят квантовые точки зеленых и красных цветов.

LED технология имеет свои преимущества:

• хорошая эффективность;
• уменьшение толщины экрана телевизора;
• стильный внешний вид устройства;
• долгий срок службы;
• экологичность благодаря отсутствию ртути и других вредных составляющих в светодиодах;
• возможность точечного управления группами диодов.

Недостатки ЛЕД подсветки:

• неравномерность – в конечном итоге может появиться точечное затемнение изображения;
• не обеспечивается качественный угол обзора ЖК экрана;
• высокая цена телевизоров с такой технологией.

Светодиодная подсветка также делится на 2 вида по способу размещения – ковровая (direct led) и краевая (edge led). Отличаются способами размещения излучающих диодов и их количеством.

Типы лед подсветки

Краевая подсветка, она же edge led или боковая – в ней излучатели расположены по краям матрицы, обычно на левой и правой стороне. Излучаемый свет попадает на диффузор, после чего рассеивается. Использование краевой технологии позволяет сделать тонкий корпус телевизора, но будут предъявляться повышенные требования к точности расположения диодов. При нарушении расстановки на экране будут появляться засветы.

Ковровая подсветка (Full HD LED, LED Pro, Direct LED) – диоды устанавливаются непосредственно за матрицей. С такой технологией повышается равномерность подсветки и можно использовать сегментированное управление светодиодными блоками.

Составные светодиоды

Подсветку экрана создают стандартные светодиодные компоненты с соответствующими значениями силы тока, напряжения и мощности. От последнего параметра зависит световой поток, который формируется определенной моделью светодиодных элементов, и эффективность системы.

Direct подсвечивание имеет отличия от классического RGB. Трехцветные светодиоды должны были сделать цветовой охват лучше, но это не получилось, так как цвета могло не хватать. Поэтому инженеры разработали другие светоизлучающие диоды для получения необходимого результата. Сейчас в технологии используются квантовые точки или диоды GB-R и RB-G LED. Отличаются они тем, что в первом случае синий и зеленый светодиод объединяются в один и покрываются красным люминофором, а во втором случае объединяются красный и синий и покрываются зеленым люминофором.

В подсветке Edge led используются небольшие белые светоизлучающие диоды. Каждый из компонентов отвечает за подсветку определенной части экрана.

Особенности подсветки edge led

При использовании подсветки edge led технологии все излучающие белые диоды размещаются по бокам экрана на металлической подложке. Сама подложка крепится к части матрицы, выполняющей роль теплоотводящего радиатора. Если один из элементов сломался, замену произвести затруднительно, поэтому придется менять всю планку целиком. Такой вид подсветки используется достаточно часто, так как появляется возможность делать ультратонкие телевизоры.

Важно! Боковое расположение светодиодов позволяет добиться высокой эффективности. Модели с боковой подсветкой стоят дороже, чем Direct LED из-за наличия в конструкции специальной отражающей поверхности. Она нужна для равномерного распределения подсветки и уменьшения перепадов яркости.

Максимальная степень яркости находится по периметру монитора, поэтому возможны подсветки. Они особенно будут заметны при темной картинке. Степень засвеченности изображения у каждой модели различна, поэтому можно найти прибор с минимальными перепадами яркости.

Direct LED или FALD

Двойное название подсветки связано с тем, что некоторые производители в маркетинговых целях меняли наименование, чтобы продвигать свою продукцию на рынке. Первое наименование подсветки это Direct LED и она устанавливалась на телевизоры с 2012 года. Южнокорейская компания LG в 2020 г. заменила это название на аббревиатуру FALD. Конечно, есть некоторые отличия, которые мы укажем в конце этого подраздела.

Итак, Direct Led

это прямая подсветка. Светодиоды равномерно размещаются сзади монитора по всей его площади. Излучатель направлен на пользователя, в отличие от боковой подсветки (
Edge LED
). Благодаря этой технологии по краям ТВ сокращаются протечки света. Если в телевизоре имеется локальное затемнение, его точность увеличивается, по сравнению с боковой подсветкой. Однако это уменьшает количество светодиодов. Поэтому больших зон затемнения несколько. Следовательно, для контента точность локализации затемнения слабая. Кроме того, на темном фоне у ярких точек появляется эффект гало.

Поэтому ТВ с прямой подсветкой менее популярны, и Direct LED устанавливается на дешевую технику. Примерами могут служить модели:

• KU6300U от Samsung;
• UJ634V от LG;
• E-Series/ D-Series от Vizio.

Поэтому эта технология была немного усовершенствована и получила название FALD

. Основная стратегия не поменялась, но количество светодиодов выросло до 1000! Это уже не просто прямая подсветка, а полноматричная. Этот вариант с полным массивом присутствует уже на флагманских ТВ многих брендов. Он гарантирует точность локальному затемнению.

Все светодиоды разделены на отдельные зоны затемнения, каждую из которых пользователь может включать/отключать на свое усмотрение, чтобы получить оптимальную для себя яркость, контрастность изображения.

Однако не все дисплеи FALD одинаковы, в зависимости от цены или от того, насколько экономичен производитель, количество используемых светодиодов и зон может широко варьироваться. Чем больше светодиодов и больше зон, тем выше производительность.

В качестве примера приведем модели премиум класса:

• Reference от Vizio — почти 320 локальных зон;
• KS9800 от Samsung – примерно, 120;
• 75XE9405 от Sony — 96.

Достоинства подсветки следующие:

• По краям ТВ нет засветов;
• Уровень яркости/контрастности – высокий;
• Подсветка равномерная.

• Увеличивается потребление энергии и толщина матрицы;
• Input lag сравнительно высокий.

Подсветка direct led

В технологии матрицы Direct LED диоды размещаются по всей площади матрицы. Такое расположение позволяет добиться равномерной подсветки всей поверхности экрана. Для увеличения равномерности дополнительно устанавливается рассеиватель между монитором и диодами.

Форма размещение, тип диодов и их количество выбирает фирма-изготовитель. Из-за необходимости места для расположения светодиодного блока толщина телевизора будет больше, чем у модели, изготовленной с подсветкой edge led.

Для повышения статической и динамической контрастности изображения используется локальное затемнение. Динамическая контрастность означает возможность регулирования свечения каждого диода отдельно от остальных участков. Работает она по следующему принципу – подсветка разделяется на области, каждой из которых управляет процессор по отдельности. В самых дорогих моделях используется наиболее сложный алгоритм затемнения – каждая область делится еще на меньшие участки, на которых светодиоды увеличивают или уменьшают свою интенсивность в зависимости от типа картинки. Это позволяет добиться наилучшего изображения.

Типы подсветок: Edge LED и Direct LED — что это и какую выбрать

Что такое подсветка Edge LED и Direct LED, в чём отличие? Этими надписями стали пестрить рекламные вывески новых телевизоров и, естественно, нам кажется, что это что-то свежее и крутое, ну а как иначе, раньше же таких не было. Раньше были какие-то неинтересные: торцевая (боковая) и задняя, о которых я несколько лет назад писал в статье: Устройство и принцип работы LED телевизора, там, правда, ещё несколько типов описаны, но речь не об этом. Итак, представляем вашему вниманию очередное изобретение велосипеда: Edge LED и Direct LED. . Вы уже поняли? Так и есть, Edge LED — новое модное название боковой или торцевой подсветки, а Direct LED — ни что иное как обычная задняя подсветка То есть имеем те же яйца, только в профиль, зато с новыми непонятными иностранными названиями. В принципе на этом статью можно заканчивать, но раз уж вы тут собрались, расскажу немного нового, того, чего нет в прошлой статье, которую всё же рекомендую к прочтению.

Тип подсветки Direct LED Direct LED — задняя подсветка, при которой светодиоды располагаются по периметру матрицы, только в отличии от рекламных картинок, их там не так уж и много. Интересно как она устроена? Тогда смотрим картинки

Перед вами фрагмент пластины подсветки. Сами светодиоды расположены внутри своеобразных «пуговок», которые являются рассеивателем, для более равномерного распределения светового потока, излучаемого светодиодом. На пластину нанесён проводник и изолятор, как правило — светодиоды подключены последовательно в приделах одной планки и выход из строя хотя бы одного приводит к тому, что вся планка перестаёт светиться. Можно ли их легко заменить обычными светодиодами из ленты? Нет, нельзя.

Вот так расположены светодиодные планки внутри контейнера матрицы, если её саму и все внешние рассеиватели — снять. Как видно из картинки, расстояние между светодиодами — около 8-12 см (в зависимости от типа пластины), поэтому хороший рассеиватель просто необходим, иначе никакого равномерного освещения не будет, этим обусловлена большая, по сравнению с типом Edge LED, толщина контейнера матрицы, а значит — и всего телевизора.

Тип подсветки Edge LED При боковой или торцевой подсветке Edge LED, светодиоды размещаются по краям, точнее — торцам, толстого (около 8-10 мм) внутреннего стекла — светораспределителя (на вид — обычное матовое оргстекло). Обычно используется две планки, расположенные вдоль левого и правого торцов матрицы.

Как видно из фото, сами светодиоды расположены очень близко друг к другу, тип их соединения — смешанный: все светодиоды разделены на несколько участков, в приделах каждого участка подключение последовательное (для уменьшения нагрузки по току), все участки имеют общий «минус» и разные «плюсы», к которым подаётся питание через специальный драйвер управления и ключ. В случае выхода из строя любого элемента сработает защита и отключит питание подсветки.

Такая планка очень сильно нагревается, поэтому её подложка — металлическая, она плотно крепится к металлическому контейнеру матрицы, который служит теплоотводящим радиатором. Замена одного, вышедшего из строя, элемента — весьма затруднительна, а зачастую — просто невозможна, приходится менять планку целиком.

Засветы при Edge LED подсветке Говоря о минусах торцевого типа подсветки, многие делают особый акцент на засветах. Засветы — неравномерность свечения, в следствии деформации рассеивателя или рукожопной конструкции/сборки телевизора. Говоря простыми словами, светодиодная планка и отражатель (рассеиватель) должны быть строго параллельны по всей площади соприкосновения, иначе часть светового потока от светодиодов уйдёт в никуда и на этом месте будет темное пятно, примерно вот так:

Подведём итоги

Плюсы Direct LED подсветки:

• Равномерное свечение по всей площади
• Меньшее потребление электричества
• Лучшая ремонтопригодность
• Отсутствие засветов

Минусы Direct LED подсветки:

• Телевизоры довольно толстые, примерно на 20 мм, по сравнению с другим типом
• Яркость хорошая, но не настолько, как в Edge LED

Плюсы Edge LED подсветки:

• Тонкая матрица
• Отличная яркость

Минусы Edge LED подсветки:

• Немного большее энергопотребление
• Возможно появление засветов

Что выбрать, телевизор с каким типом подсветки лучше купить? Если вы — поклонник всего тонкого, берите Edge LED — стильно смотрится, только внимательно проверьте, чтобы не было сильных засветов, мешающих нормальному телевизора. Однако, если телевизор будет не стоять, а висеть, да ещё и не прямо, а с наклоном — вот тогда смотрите в сторону Direct LED, потому как корпуса не такие уж прочные и деформация отражателя с последующим появлением засветов — вполне возможна.

В остальном — просто смотрите на качество картинки, нравится — берите, ваша кошка и так будет недовольна, потому что поспать, свернувшись клубочком, не получится ни на одном из этих телевизоров

Плюсы и минус каждого вида

К преимуществам Direct LED относят следующие факторы:

• световое поле равномерно распределено по всей площади матрицы;
• свечение равномерное, отсутствуют засветы;
• низкое потребление энергии;
• меньшая стоимость по сравнению с edge led;
• возможность ремонта благодаря нахождению светодиодных блоков на задней панели.

К недостаткам Direct можно отнести большую толщину корпуса и меньшую яркость по сравнению с краевым подсвечиванием экрана.

• повышенная яркость матрицы положительно сказывается на восприятии картинки;
• высокая контрастность;
• стильный дизайн;
• тонкая матрица дисплея, тонкий корпус.

Минусом подобной технологии можно назвать сложность ремонта, появление засвеченных областей и более высокое энергопотребление.

OLED: за и против

«Четкость прорисовки телевизором Sony A1 контуров и текстур превосходит наши и без того высокие ожидания от этой технологии»
OLED

(Organic Light-Emitting Diode – органический светодиод) – это технология создания дисплеев, основанная на том, что органическая пленка на углеродной основе помещается между двумя проводниками, пропускающими электрический ток, из-за которого пленка излучает свет.

Главное отличие этой технологии в том, что свет испускается каждым пикселем в отдельности, так что яркий белый или красочный цветной пиксель может находиться рядом с пикселем черного или совершенно другого цвета, и они не будут влиять друг на друга.

Это отличает их от традиционных ЖК-панелей, которые оснащаются специальной подсветкой, свет от которой проходит через слой пикселей.

Несмотря на множество попыток улучшения, ни одному телевизору с подсветкой не удалось полностью избавиться от проблем просачивания света от ярко освещенного пикселя к его соседям.

«С LG OLED55B7V вы всегда будете чувствовать, что видите в точности то, что было задумано»
Другими преимуществами технологии OLED являются более тонкие и легкие панели по сравнению с ЖК-телевизором со светодиодной подсветкой, значительно более широкий угол просмотра и намного более короткое время отклика.

А главный недостаток OLED – высокая стоимость их производства. Цены постепенно становятся более реалистичными – в немалой степени благодаря компании LG, единственному на данный момент производителю OLED-панелей для телевизоров, продающему их другим брендам ТВ (таким как Sony и Panasonic), повышая объем производства и конкуренцию на рынке – однако OLED-телевизоры по-прежнему остаются значительно более дорогими, чем модели на базе других технологий.

Кроме того, на данный момент в продаже нет OLED-телевизоров с диагональю меньше 55 дюймов.

И, наконец, OLED-телевизоры пока не могут сравниться пиковой яркостью с лучшими моделями с подсветкой.

Читать также: Все, что вам необходимо знать об OLED-ТВ

Что лучше выбрать

Direct led или edge led – что лучше выбрать зависит от различных параметров, которые включают индивидуальные пожелания покупателя и условия размещения и эксплуатации. Можно дать некоторые советы по выбору телевизора:

• тонкий корпус с edge led лучше устанавливать на ровные стены;
• если экран будет располагаться в подвесном или наклонном состоянии, лучше покупать директ лед, чтобы избежать деформации рассеивателя света;
• edge лед обладают более высокой яркостью, чем приборы с ковровым типом.

Важно! При покупке телевизора edge led проверку качества изображения требуется проводить прямо в магазине. Засвеченные части будут видны на синем экране.

Насущный вопрос: чему же отдать предпочтение?

Для тех, кому важен внешний вид бытовой техники, и, для кого качество не играет большой роли, лучше всего взять телевизор с EdgeLED-подсветкой. Такая вещь будет радовать глаз и приносить удовольствие, долго служить, но будут присутствовать некоторые искажения изображения. Конечно, соотношение цена = качество не совсем подходит изделиями с краевым типом.

В случае выбора телевизора с ковровой подсветкой потребитель получает качественный товар за доступную цену. Несмотря на то что толщина будет больше, эта техника прослужит долго, изображение в любое время суток останется хорошим, без каких-либо дефектов и появляется возможность комфортного просмотра любимых фильмов.

Подводя итог, можно сделать вывод о том, что технология производства краевой подсветки продумана и отточена не до конца, следовательно, присутствуют некоторые недостатки, которые перекрывают красивый внешний вид телевизоров с Edge LED-подсветкой. Покупая товар с Direct LED, соотношение цена = качество полностью оправданное.

Основные выводы

Современные телевизоры используют светодиодную подсветку. Она имеет высокую эффективность, позволяет уменьшить ширину корпуса, экологична и выглядит стильно. LED подсветка бывает двух видов – direct или edge. Различия в видах заключаются в разном расположении блоков, количестве и типе светодиодов. В технологии директ лед светодиоды размещены по всей матрице, а в edge – по боковым сторонам. Какая подсветка direct led или edge led лучше подходит, определяется требованиями пользователя и условиями использования.

Лампы и светильникиВыбираем лучшие светодиоды для фонарика

Лампы и светильникиПорядок и схема замены люминесцентных ламп на светодиодные

Direct

Тип подсветки Direct LED предусматривает распределение светодиодов по всей площади сзади матрицы.

Смотреть галерею

В данном случае крайне эффективно и достаточно удобно может быть использована технология локального затемнения, когда процессором устанавливается степень яркости определенных групп светодиодов, благодаря чему увеличивается уровень контрастности, и при этом обеспечивается предельно равномерная подсветка.
