Почему не работает сопряжение в автокаде
Группа: Пользователи
Сообщений: 2
Регистрация: 29/01/2011
Пользователь №: 83 089
cinic
Просмотр профиля
Группа: Пользователи
Сообщений: 595
Регистрация: 25/01/2009
Из: Киева
Пользователь №: 66 703
Filadelf
Просмотр профиля
Группа: Пользователи
Сообщений: 2
Регистрация: 29/01/2011
Пользователь №: 83 089
А с более подробным определением этих каверзных 3D тел можно ознакомиться? Я к "родословной" их клоню.
[/quote]

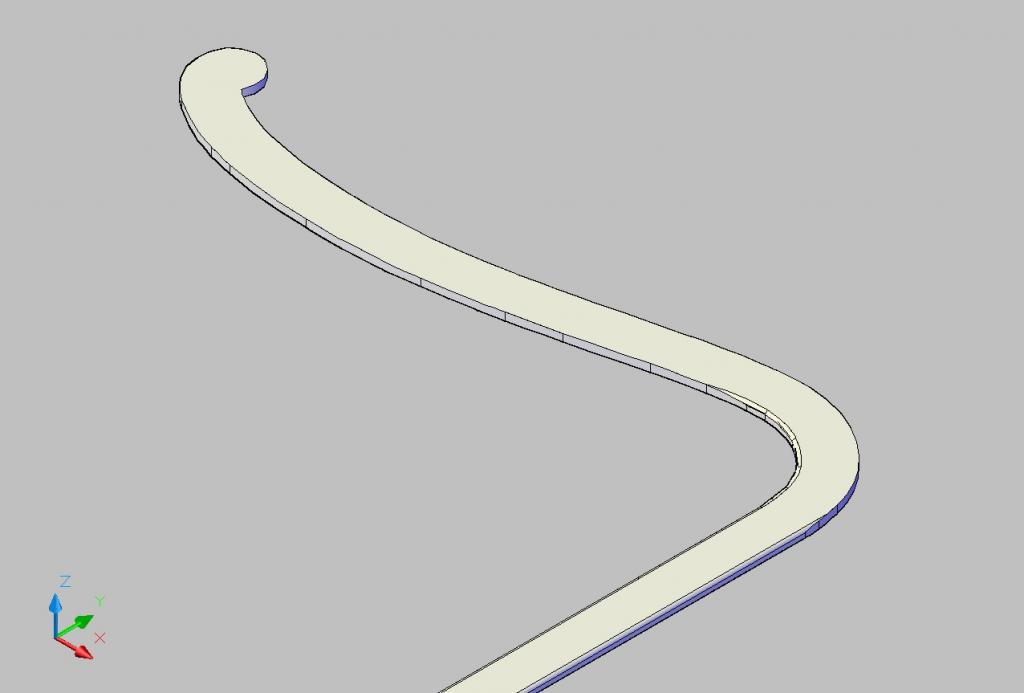

Проблема уже решена. Слава Богу. Родословие такое( если я правильно понял вопрос): Был вычерчен контур сплайном на плоскости/ вытянут/ сопряжение не удалось/ Тогда исходный рисунок из сплайна был переведён в полилинии/ вытянут/ и тоже облом с сопряжением. Далее было много ухищрений, но помогло вот что: исходный контур перерисовал более крупными дуговыми полилиниями, чем существенно сократил количество сегментов в рёбрах. Тогда только и удалось сопряжение. Много сегментов почему-то не перевариваются.
Peter.Crilow
Быстрый ответ: как использовать команду сопряжения в AutoCAD?
Это происходит потому, что AutoCAD Программное обеспечение с поддержкой 3D и не может соединять объекты, которые не имеют точки пересечения в 3D-пространстве.. Чтобы это работало, вам просто нужно изменить все высоты на 0 или, по крайней мере, сделать их равными единице.
Что такое полная форма AutoCAD?
Системы автоматизированного проектирования. Лицензия. Пробная версия. Веб-сайт. autodesk.com/autocad.
Какие есть сочетания клавиш в AutoCAD?
Управление рабочим процессом
| Ctrl + C | Копировать объект |
|---|---|
| Ctrl + Shift + V | Вставить данные как блок |
| Ctrl + Z | Отменить последнее действие |
| Ctrl + Y | Повторить последнее действие |
| Ctrl + [ | Отменить текущую команду (или ctrl+) |
Что такое Педит?
Обычное использование PEDIT включает объединение 2D-полилиний, преобразование линий и дуг в 2D-полилинии, а также преобразование полилиний в кривые, которые аппроксимируют B-сплайны (полилинии, соответствующие сплайнам). Отображаются различные подсказки в зависимости от типа объекта, который вы выбрали для редактирования.
Как сбросить команду скругления в AutoCAD?
Когда для радиуса скругления установлено значение 0, вы можете удалить сегмент дуги между двумя сегментами прямой линии или все сегменты дуги из 2D-полилинии.
- Щелкните вкладку «Чертеж» > панель «Изменить» > раскрывающийся список «Скругление» > «Скругление».
- В командной строке введите r (Радиус).
- Введите новое значение радиуса скругления.
Как скруглить радиус в AutoCAD?
Установите радиус скругления
- Выберите вкладку «Главная» панель «Редактирование» раскрывающееся меню «Фаска и скругление» «Скругление». Находить.
- В командной строке введите r (Радиус).
- Введите новое значение радиуса скругления.
Что означает, что линии не компланарны в AutoCAD?
Что означает, что линии не компланарны в AutoCAD? В основном это означает, что одна или несколько вершин линии или полилинии находятся/не находятся на той же высоте, что и другие вершины. Другими словами, координата Z линий и полилиний не находится на одном уровне.
Сопряжения Автокад
За создание скругления кромок объектов отвечает команда Сопряжение в AutoCAD, которая позволяет построить скругление кромок двух 2D-объектов или смежных граней 3D-тела. Таким образом, данная команда помимо двухмерного проектирования используется также в 3D моделировании.
Примеры сопряжений углов
Система позволяет сделать в AutoCAD скругление кромок следующих 2D объектов:
- сегментов ломаных линий; ; ; ; ; ; ;
- прямолинейных сегментов полилиний и полилиний в целом; .
Команда Сопряжение в Автокад может быть вызвана одним из следующих способов (начать построение):
- построить скругление можно из строки меню пункт Редактировать — строка Fillet;
- создать его можно из вкладки Главная ленты инструментов — в группе Редактирование — кнопка Fillet;
- сделать сопряжения можно из классической панели инструментов Редактирование — кнопка Fillet;
- выполнить его можно из командной строки, прописав наименование команды в командной строке Сопряжение/Fillet.
Как выполнить скругление острого угла образованного двумя отрезками
Начните строить сопряжение в Автокад с вызова команды (логично ;)). Как только вы ее вызовите, в командной строке появится запрос:
В верхней строке запроса отображаются параметры скругления по умолчанию, которые можно изменить при помощи опций команды Fillet.
По умолчанию в системе Автокад радиус сопряжения равен 0. Если использовать нулевой радиус, то программа его не построит.
Выберем опцию команды Радиус. Введите в командной строке название режима «Радиус» или просто «Р». Нажмите «Enter». Система отобразит запрос:
Вы можете ввести значение радиуса сопряжения в командную строку либо указать двумя точками на чертеже. Введем значение радиуса сопряжения 10 мм. Нажимаем «Enter». Система повторит запрос:
В ответ на который выберем первый отрезок. Выбранный отрезок подсветится синим цветом (при включенном аппаратном ускорении). Командная строка выдаст следующий запрос:
При наведении прицела-курсора на второй объект (отрезок) система отобразит предварительный вид скругления угла. Выберем второй отрезок щелчком мыши. Как только укажем второй отрезок, скругление угла в Автокад будет построено, а команда Fillet завершит свое выполнение.
Как построить сопряжение в Автокад с обрезкой и без обрезки
Опция «Обрезка» инструмента Сопряжение в Автокаде — позволяет указать, требуется или не требуется обрезать концы объектов за скруглением в точках сопряжения.
По умолчанию выполнение сопряжения производится с обрезкой. Вызовите команду, затем выбираем опцию «Обрезка». В командной строке отобразится запрос:
Щелчком правой кнопкой мыши и из контекстного меню выберем опцию команды «Без обрезки». Программа повторит запрос:
В ответ на который выберем первый отрезок. На следующий запрос командной строки выберем второй отрезок. Как только вы выберите второй отрезок, программа построит скругление угла в Автокад заданного радиуса (10 мм значение радиуса сопряжения по умолчанию) без обрезки концов в точках сопряжения, а команда Fillet завершит свое выполнение.
