Как отправить координаты точек из Autocad в Excel.
Форумы CADUser → Autodesk → Inventor → Как отправить координаты точек из Autocad в Excel.
Страницы 1
Чтобы отправить ответ, вы должны войти или зарегистрироваться
Сообщения 5
#1 Тема от Анна 1 августа 2007г. 23:46:34
- На форуме с 1 августа 2007г.
- Сообщений: 1
- Спасибо: 0
Тема: Как отправить координаты точек из Autocad в Excel.
Здравствуйте!
Подскажите, пожалуйста, как можно отправить в Excel(или просто получить в табличном виде) координаты точек, прорисованных в Autocad? Точек много (несколько тысяч),поэтому вручную нельзя.
#2 Ответ от Oleg 2 августа 2007г. 16:54:04
- На форуме с 12 января 2006г.
- Сообщений: 24
- Спасибо: 0
Re: Как отправить координаты точек из Autocad в Excel.
я делаю так:
командой list получить параметры всех точек
перейти F2 в текстовое окно скопировать и перенести в текстовый редактор, в котором в автоматическом режиме "подправить" информацию
убрать ненужные строки, знаки и т.д.
вплоть до получения численных значений х и у
через запятую. затем сохранить отредактированный текстовый файл и открыть в экселе
#3 Ответ от Игорь Богаченко 2 августа 2007г. 17:48:47
- Откуда: Украина / Ивано-Франковская /
- На форуме с 14 сентября 2005г.
- Сообщений: 429
- Спасибо: 2
Re: Как отправить координаты точек из Autocad в Excel.
> Анна
Я это делаю и часто, при помощи ToolPac 9.
Его можно скачать на сайте: www.dwg.ru
И не только точки, а координаты всех примитивов, можно импортировать в Ексель.
#4 Ответ от Игорь Богаченко 2 августа 2007г. 18:03:22
- Откуда: Украина / Ивано-Франковская /
- На форуме с 14 сентября 2005г.
- Сообщений: 429
- Спасибо: 2
Re: Как отправить координаты точек из Autocad в Excel.
> Олег
Такой номер не пройдет. В текстовом окне отобразиться параметры только определенной части информации, если даже жать кнопку далее, то все-равно получим список только не более 80 точек. Чтобы увидеть все, необходимо вести файл журнала, и оттуда вылавливать то, что вам необходимо. Или получать список части точек. Но, при этом легко запутаться.
Импорт | Экспорт координат v6.3.4
Указываем куда будут записаны координат, можно создать как новый файл, так и открыть существующий, данные будут дописаны к уже имеющимся в файле.
Выбор объектов
Выбрать по… указываем образец объекта(примитива) данные которых необходимо получить, после этого будут выбраны все объекты(примитивы) в чертеже, подобные указанному в качестве образца, а именно того же типа, цвета и слоя, доступны следующие типы объектов(примитивов):
- Отрезок,
- Полилиния,
- 3D Полилиния,
- Млиния,
- Сплайн,
- Текст,
- МТекст,
- Блок,
- Круг,
- Точка.
- Cogo точик (Civil)
- (при необходимости список могу расширить…)
Выбрать из… позволяет выбрать объекты(примитивы) из выбранных ранее по образцу.
При этом для наглядности (а то ли вы выбрали) в диалоге будет отображаться: тип, слой, цвет и количество выбранных объектов.
Формат данных
Разделитель. Выбираем что будет служит разделителем данных, при записи в файл. Можно выбрать из предложенных либо ввести свой вариант, при выборе пункта «Другое»
Номер
- По умолчанию 1 -> 1 ,2,3,…,n.
- Пользовательский формат ввода: *#*, где * — любое количество букв , до # — префикс, после # — суффикс, # — номер(любое количество цифр), пример tr235ort -> tr235ort, tr236ort, tr237ort,…, tr(235+n)ort.
- Ближайший тест, в качестве номера будет использоваться ближайший к объекту текст, причём любого содержимого, но при выборе такого-же режима «ближайший текст» для Отметки, тексты формата #.# , где #- любое количество цифр, . — точка или запятая, будут зарезервированы для отметок и не будут использоваться для Номера. Ближайший текст ищется не по точки вставки текста, а по центру габаритного контейнера вокруг текста
- Содержимое (доступен только для объектов(примитивов) типа Текст и МТекст) в качестве номера будет использоваться содержимое текста.
- Список имён атрибутов (доступно для объектов(примитивов) типа Блок) в качестве номера можно выбрать содержимое одного из атрибутов, при наличии в блоке атрибута с именем «№», он будет автоматически предложен по умолчанию .
- Номер или Имя для Cogo точек (Civil)
Отметка
- Координата Z — Z координата объекта(примитива).
- Пользовательский формат ввода: вещественное(действительное) число.
- Ближайший тест, в качестве отметки будет использоваться ближайший к объекту текст, формата #.# , где #-любое количество цифр, . — точка или запятая. Ближайший текст ищется не по точки вставки текста, а по центру габаритного контейнера вокруг текста
- Содержимое (доступен только для объектов(примитивов) типа Текст и МТекст) в качестве отметки будет использоваться содержимое текста.
- Список имён атрибутов (доступно для объектов(примитивов) типа Блок) в качестве отметки можно выбрать содержимое одного из атрибутов, при наличии в блоке атрибута с именем «H» (заглавная латинская h), он будет автоматически предложен по умолчанию.
Описание
- Не требуется — опускается, отсутствует .
- Пользовательский формат ввода: всё что угодно ☺.
- Содержимое (доступен только для объектов(примитивов) типа Текст и МТекст) в качестве описания будет использоваться содержимое текста.
- Список имён атрибутов (доступно для объектов(примитивов) типа Блок) в качестве описания можно выбрать содержимое одного из атрибутов, при наличии в блоке атрибута с именем «COD» , он будет автоматически предложен по умолчанию.
- Описание или Имя для Cogo точек (Civil)
Отметка в чекбоксе означает — подписать данные на чертеже.
Система координат
МСК — координаты будут считаться в мировая система координат, игнорирую текущие настройки
ПСК — координаты будут вычислены в установленной пользовательской системе координат.
Выбираем что будет записано в качестве Х(первой координаты), направление на Север (геодезическая СК) или на Восток (математическая СК)
Сортировка координат
Первичная сортировка
Для сортировок «против\по часовой стрелки» и «радиальных», в качестве центральной точки вычисляется усреднённая между выбранных.
Чтобы отключить сортировку, уберите галочку (ещё раз кликните по чекбоксу с галочкой), в этом случаи нумерация точек будет происходить в порядке их выбора на чертеже, в случаи одновременного выбора группы точек, нумерация внутри группы будет соответствовать порядку их созданию в чертеже.
Вторичная сортировка
Если существуют координаты равнозначные для первичной сортировки, к ним применяется вторична.
Сортировать каждую группу отдельно
Для Полилиний сортировка будет применена к каждой полилинии в отдельности, при этом порядок нумерации полилиний при не интерактивном выборе (Выбрать по. ) будет в порядки их создания в чертежи, либо в порядке выбора при интерактивном выбор (Выбрать из. )
Для Блоков, Точек и Кругов, доступна только при интерактивном выборе (Выбрать из. ) сортировка и нумерация будет применена поочерёдно к каждой группе в соответствии с их выбором в чертеже.
Большинство настроек программы будет сохранено, между сеансами AutoCAD.
Импорт в AutoCAD из текстового файла
Geo_Import
Доступна загрузка файлов с расширением txt, sdr, csv и gsi
Выбор строк
Если поставить галочку в чекбоксе, то будет доступен выбор строк из загруженного файла, если галочку убрать то будут загружены все данные из файла. К сожалению при ручном выборе строк есть ограничение, выбрать можно любое количество, но загрузятся не больше 256 строк.
Разделитель
Выбираем что служит разделителем данных, доступно при расширении фала txt. Можно выбрать из предложенных либо ввести свой вариант, при выборе пункта «Другое»
Фильтр данных
Отфильтровывает строки данных из файла, согласно условию по каждому столбцу данных. При этом можно использовать символы-шаблоны:
(Звездочка) * — соответствует любой последовательности символов. Может использоваться в любой позиции строки
(Знак вопроса) ? — соответствует любому одиночному символу; например, ?BC соответствует ABC, 3BC и т.п.
Формат данных
Возможна смены форматов данных, причём под X подразумевается направление на Север.
Создаваемые объекты
Основной объект.
Пикет. Выбираем объект, который будет построен(начерчен) по координатам из файла, доступны следующие объекты:
- Точка
- Блок
- Круг
- Полилиния
- 3D полилиния
При выборе объекта блок, будет предложено выбрать имя блока из списка существующих в чертеже.
Второстепенные объекты.
Возможно подписать номер, отметку и описание каждой точки, если в качестве основного объекта будет выбран блок, и он содержит атрибуты, то значение может быть записано в атрибуты.
Кроме данных, взятых из файла, можно задать новые:
Номер. Формат ввода *#*, где * — префикс\суффикс можно опустить, # — целое число.
Отметка. Формат ввода — вещественное число, если ввести со знаком + или -, то оно будет прибавлено или отнято соответственно от отметки из файла.
Описание. свободный формат ввода.
Для каждого объекта можно выбрать слой из списка уже существующих в чертеже или создать новый, а так же задать цвет, задать высоту текста для подписей. Так же доступен выбор, учитывать или нет ПСК при построение объектовБольшинство настроек программы будет сохранено, между сеансами AutoCAD.В качестве разделителя дробной части может служить как точка, так и запятая.
Приложение устанавливается в папку C:\ProgramData\Autodesk\ApplicationPlugins. AutoCAD (CIVIL 3D) начиная с версии 2013, при запуске сами заходят в эту папку, и грузят от туда нужные данные, после чего на Ленте, на вкладке «Надстройки» появится соответствующая новая панель.
Покупка происходи из самого приложения, после его установки и запуска команды в AutoCAD (CIVIL 3D) появится окно о пробном периоде, в этом окне будет кнопка «Купить», которая запустит в браузере форму регистрации. Активация приложения привязана к железу ПК, смена AutoCAD ни как не влияет, переустановка операционной системы, потребует повторного ввода кода активации, но сам код не изменится и подойдёт полученный ранее. Смена ПК потребует новой регистрации (покупки).
Регистрация не привязана к версии приложения, поэтому установка новой версии не потребует дополнительной платы.
Удаление производится штатными методами Windows через Панель управления -> Установка\удаление
программ.
Коротко о нас
Всем привет! Меня зовут Александр Бердюгин.
Первые приложения я писал для себя, опираясь на свой опыт камеральной работы, после сам же их тестировал, постоянно применяя в работе, находил и исправлял баги, добавлял новые функции, чтобы ещё более автоматизировать камеральную обработку.
Сейчас же я занимаюсь только разработкой приложений (на самом деле написание кода это только треть дела, ещё много времени уходит на оформление кнопочек, панелек, написание справок, запись видосиков, техническую поддержку, оформление сертификатов, и многое другое. ). Т.е. не работаю геодезистом, и не выполняю никаких камеральных работ, и не могу сам на практике протестировать свои модули. Единственное тестирование, когда я записываю видео инструкцию, я нахожу баги и приходят идеи, что бы ещё улучшить или добавить.
Поэтому очень важна обратная связь, если у вас что-то не получается или не работает — пишите мне, либо это баг и с вашей помощью я о нём узнаю и устраню, либо расскажу вам как правильно подготовить данные для работы приложения. Или ещё не все рутинные процессы автоматизированы — пишите мне, и мы вместе придумаем как заставить AutoCAD работать за вас.
САПР для инженера
Отвечаю. В AutoCAD это сделать легко с помощью инструмента Извлечение данных. Вообще, с помощью него можно много чего сделать, подробнее смотрите в хэлпе.
1. Открываем файл, на ленте Аннотации запускаем команду Извлечение данных (ДАННЫЕИЗВЛ или _DATAEXTRACTION)

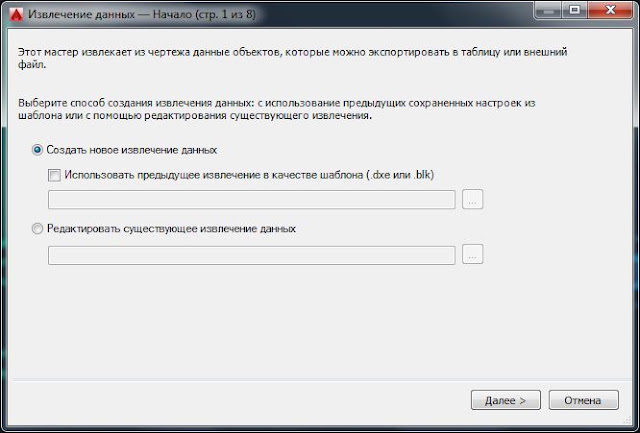

2. Создаем новое извлечение данных, его можно будет многократно использовать в других файлах и проектах

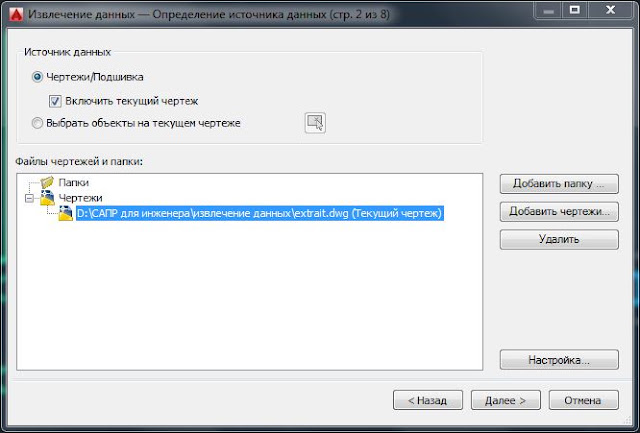

3. Выбираем источник данных, из которого будут извлекаться данные. Как видите, можно использовать подшивку, выбрать определенную часть чертежа и многое другое.
Нажимаем кнопку Настройка. и включаем опцию Все объекты на чертеже, если нужно обработать объекты в пространстве листа

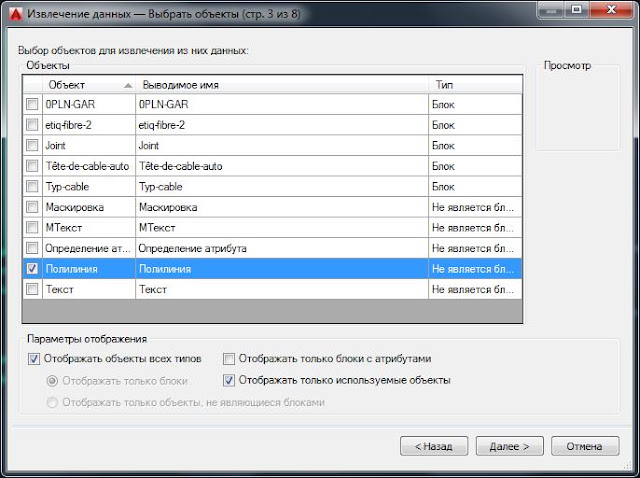

4. На следующем шаге из всех доступных объектов чертежа выбираем только Полилиния (можно нажать в области данных правой кнопкой мыши и выбрать опцию Отменить выбор)

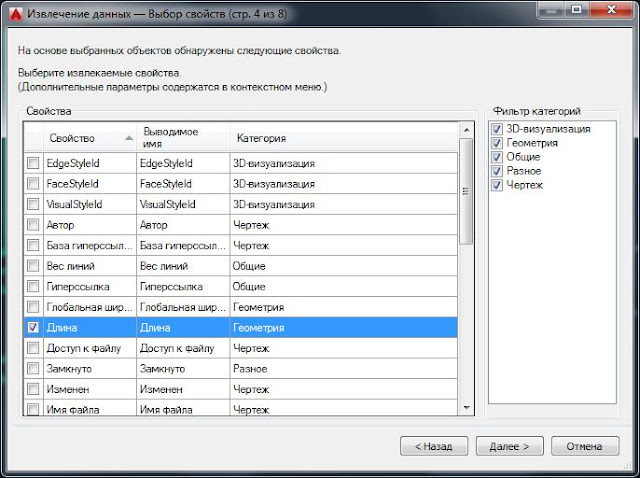

5. Из всех свойств, доступных для извлечения, выбираем нужное нам — Длина

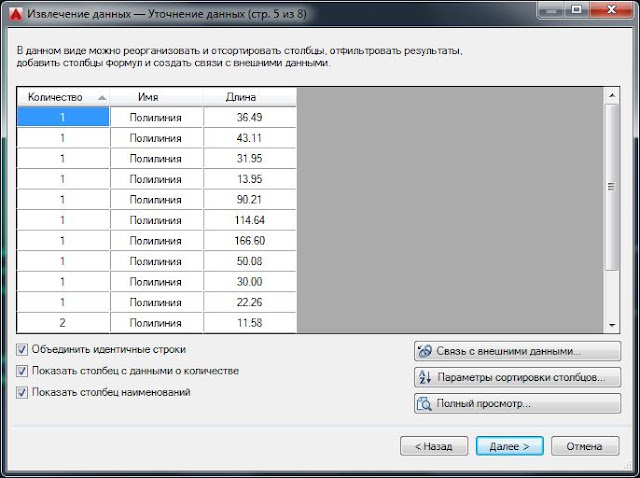

6. На следующем шаге включаем опцию Объединить идентичные строки в том случае, если нужно объединить полилинии одной длины в одну строку таблицы.

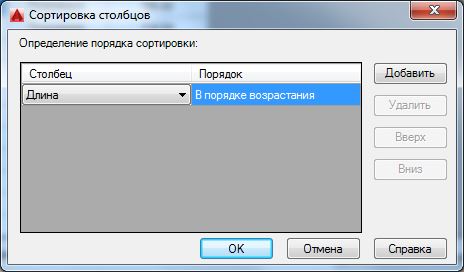

7. Отсортируем таблицу — нажимаем кнопку Параметры сортировки столбцов, выбираем столбец Длина и устанавливаем В порядке возрастания

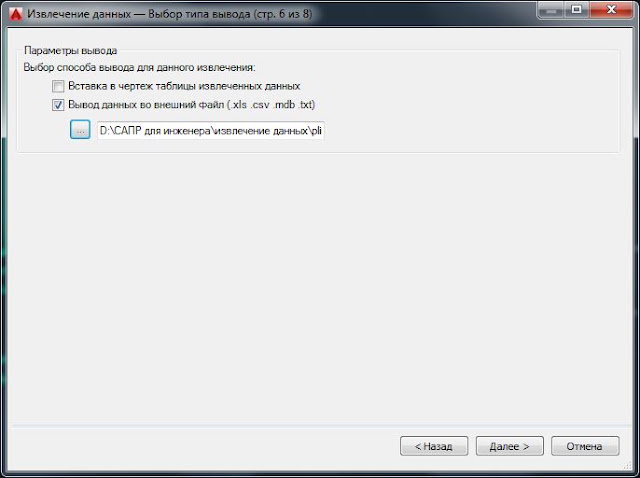

8. Определяем, куда вывести итоговую таблицу — вставить в текущий чертеж или выгрузить в формат. Выбираем Вывод во внешний файл и присваиваем имя таблице Excel

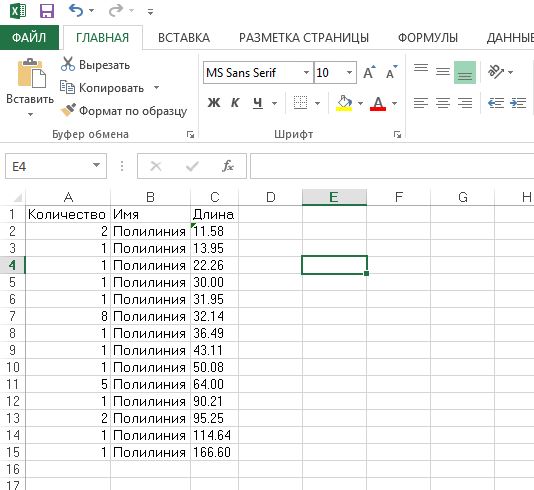

9. Наслаждаемся!
С остальными приемами работы в AutoCAD можно ознакомиться на специальной странице блога.
С уважением, Андрей.
