Как открыть ifc в autocad

IFC обозреватель

Команда не работает под AutoCAD 2012 и ниже ввиду того, что данные версии AutoCAD не поддерживают Microsoft .NET Framework 4.0 и выше.

Функциональная панель: IFC .

Инструмент просмотра файлов IFC (Industry Foundation Classes). IFC используется как формат для информационной модели здания BIM (Building Information Modeling).

Импорт модели

Запустите команду импорта:

• Кнопка «Импорт» в главном меню функциональной панели «IFC».
• Кнопка «Импорт» в дереве элементов.
• Командная строка:   IFCVIEW3D .

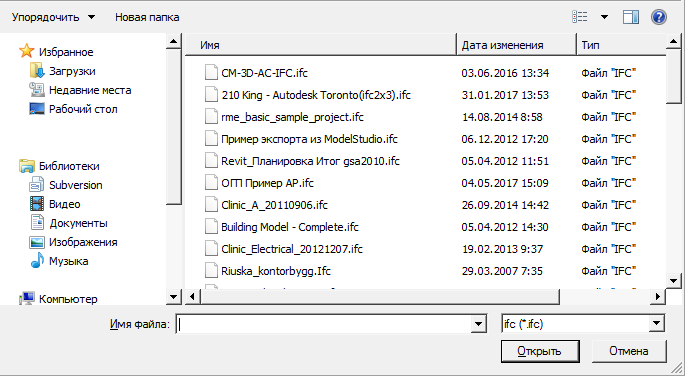

Выберите файл IFC и подтвердите выбор.

Начнется анализ и импорт файла в среду Autocad . Время загрузки зависит от мощности компьютера и сложности файла.

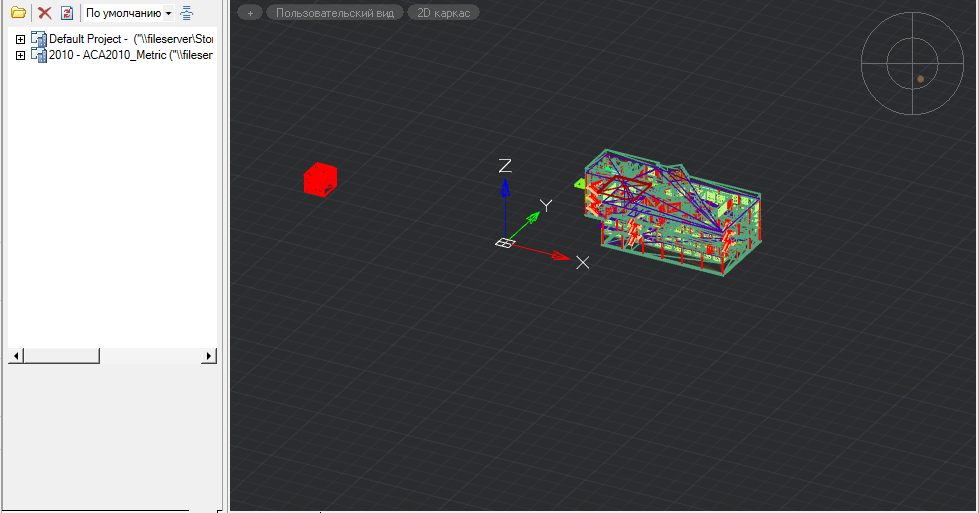

После импорта будет доступно дерево элементов, объединенное в один проект. Станут доступными дополнительные команды. При последовательном импорте нескольких моделей, в дереве будет отображаться несколько проектов.

Просмотр модели

Просмотр модели осуществляется с помощью дерева элементов.

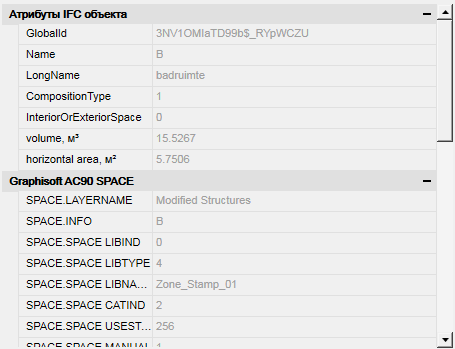

При выделении узла дерева (объекта), отображаются его атрибуты. У каждого типа объекта свой состав атрибутов.

Каждый тип объекта располагается на своем слое и имеет свой цвет. Слой и цвет для объектов настраивается в настройках оформления.

Управление объектами осуществляется с помощью команд меню.

Поворот модели осуществляется стандартными средствами Autocad .

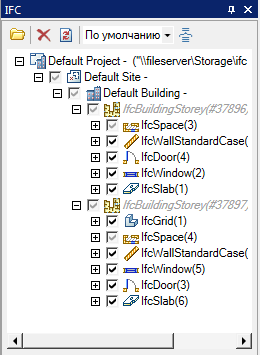

Главное меню функциональной панели

В зависимости от выбранного элемента в дереве, становятся доступны команды:

• Импорт — команда открывает диалог выбора файла для импорта.
• Удалить — команда удаляет выбранный элемент и всех его потомков из модели.
• Обновить IFC — команда обновляет дерево модели.
• Выпадающий список выбора группировки.
• Группировка — команда открывает диалог «Группировка» для настройки группировки объектов в дереве элементов.
• Показать/скрыть в модели — команда управляет отображением выбранного элемента и всех его потомков. Управлять отображением можно также с помощью переключателя слева от названия элемента.
• Показать/скрыть только это — команда переключает отображение между выбранным элементом и элементами того же родителя.
• Показать на чертеже — команда фокусирует и выделяет объект на чертеже (в пространстве модели).

Команды контекстного меню дерева элементов дублируют команды главного меню функциональной панели.

Группировка

По умолчанию элементы в дереве группируются в последовательности: Проект — Участок — Здание — Этаж — Тип объекта — Объект.

Есть возможность выбрать другой способ группировки ( из списка выбора группировки ) или назначить пользовательскую.

Стандартные группировки: По умолчанию, Тип, Этаж, Слой.

Для того чтобы посмотреть состав группировки, выберите необходимую группировку и нажмите кнопку Группировка. В диалоге «Группировка», в полях, будут отображены параметры выбранной группировки. Для создания пользовательской группировки измените состав полей и нажмите кнопку «OK».

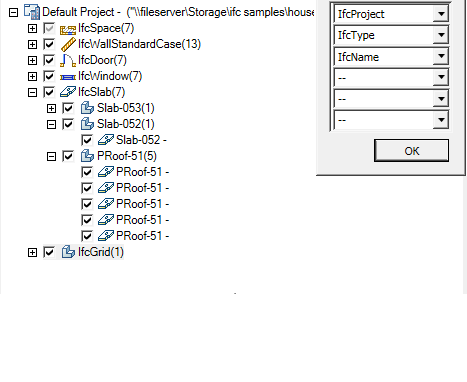

По умолчанию	Пользовательская

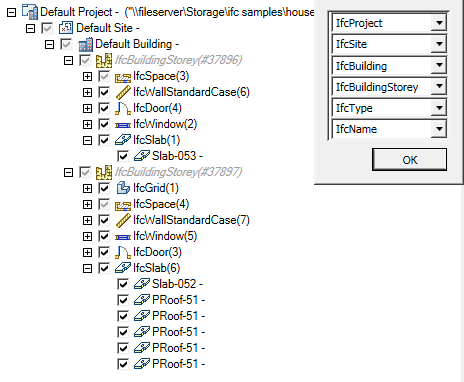

При создании пользовательской группировки элементы дополнительно группируются по заголовку наименования. Заголовком наименования считается текст наименования от первого символа и до первого пробела ( или конца строки).

Sorry, you have been blocked

This website is using a security service to protect itself from online attacks. The action you just performed triggered the security solution. There are several actions that could trigger this block including submitting a certain word or phrase, a SQL command or malformed data.

What can I do to resolve this?

You can email the site owner to let them know you were blocked. Please include what you were doing when this page came up and the Cloudflare Ray ID found at the bottom of this page.

Cloudflare Ray ID: 7c81f4382fc8c2be • Your IP: Click to reveal 138.199.34.31 • Performance & security by Cloudflare

Подробнее об «IFC Импорт архитектуры»

Информация о диалоговом окне IFC Импорт архитектуры на вкладках Настройка проекта и Ввод плана в ассистенте «Управление зданием».

Вы находитесь здесь:

Импортируемый файл IFC

Показывает выбранный файл IFC. Нажмите на , чтобы выбрать файл IFC.

Показывает название и место сохранения сгенерированного файла dwg из импортированного файла IFC. Нажмите на , чтобы выбрать файл вывода.

Импортировать архитектурные объекты

При импорт архитектурных объектов будут переняты стены, окна и двери, а также контуры помещений и крыши. Они будут представлены в качестве редактируемых CAD-объектов. Таким образом будет возможным анализ данных здания в программах LINEAR , являющийся основой для дальнейших расчетов (например отопительной или холодильной нагрузки). Дополнительные важные для пространственного проектирования объекты, такие как лестницы, мебель или балки, также можно импортировать, активировав опцию Импорт дополнительных объектов . При импорте эти объекты будут преобразованы в тела фигур (Solids). Если характеристики помещений не могут быть автоматически назначены им при импорте, то откроется диалог CAD Данные помещений , в котором их можно назначить.

Импортировать геометрически правильную модель

При таком импорте архитектурные объекты будут представлены не как объекты CAD, а в виде фигур (Solids), сетей (Meshes) и вхождений блока. В результате будет сгенерирована визуально правильная модель, которая может быть использована для дальнейшего проектирования инженерных систем. Анализ данных здания и основывающиеся на нем дальнейшие расчеты (например отопительной или холодильной нагрузки) невозможны по причине отсутствующих CAD-объектов.

Категоризация объектов прилагается в форме метаданных, и ее можно просмотреть в данных элемента. Если IFC архитектура содержит пространства (Spaces) (например ограждающие конструкции помещений в 3D), то они должны быть представлены в файле IFC в качестве трехмерных тел, чтобы их можно было импортировать.

Как открыть ifc в autocad

Спс
У меня Autocad + Advance Steel
.
Нашел в Адвансе. Он при этом просит ввести соответствие каждому профилю из IFC его аналогу в AS. то же самое с материалами.
Развлечение на целый день.
При этом пустое пространство какое-то не пустое. и его можно выделить.

Шляпа какя-то.
А что Брикс кад не спрашивает ничего?

Teklatronic

Посмотреть профиль

Найти ещё сообщения от Teklatronic

При этом пустое пространство какое-то не пустое. и его можно выделить.

Мне не нужны свойства всей чепухи. Это будет опорной геометрией.
Не обязательно ее использовать, как часть модели. как ХРЕФ или что-то такое.
(как хреф он не вставляется в принципе)

IFC обозреватель

Команда не работает под AutoCAD 2012 и ниже ввиду того, что данные версии AutoCAD не поддерживают Microsoft .NET Framework 4.0 и выше.

Функциональная панель: IFC .

Инструмент просмотра файлов IFC (Industry Foundation Classes). IFC используется как формат для информационной модели здания BIM (Building Information Modeling).

Импорт модели

Запустите команду импорта:

• Кнопка «Импорт» в главном меню функциональной панели «IFC».
• Кнопка «Импорт» в дереве элементов.
• Командная строка:   IFCVIEW3D .

Выберите файл IFC и подтвердите выбор.

Начнется анализ и импорт файла в среду Autocad . Время загрузки зависит от мощности компьютера и сложности файла.

После импорта будет доступно дерево элементов, объединенное в один проект. Станут доступными дополнительные команды. При последовательном импорте нескольких моделей, в дереве будет отображаться несколько проектов.

Просмотр модели

Просмотр модели осуществляется с помощью дерева элементов.

При выделении узла дерева (объекта), отображаются его атрибуты. У каждого типа объекта свой состав атрибутов.

Каждый тип объекта располагается на своем слое и имеет свой цвет. Слой и цвет для объектов настраивается в настройках оформления.

Управление объектами осуществляется с помощью команд меню.

Поворот модели осуществляется стандартными средствами Autocad .

Главное меню функциональной панели

В зависимости от выбранного элемента в дереве, становятся доступны команды:

• Импорт — команда открывает диалог выбора файла для импорта.
• Удалить — команда удаляет выбранный элемент и всех его потомков из модели.
• Обновить IFC — команда обновляет дерево модели.
• Выпадающий список выбора группировки.
• Группировка — команда открывает диалог «Группировка» для настройки группировки объектов в дереве элементов.
• Показать/скрыть в модели — команда управляет отображением выбранного элемента и всех его потомков. Управлять отображением можно также с помощью переключателя слева от названия элемента.
• Показать/скрыть только это — команда переключает отображение между выбранным элементом и элементами того же родителя.
• Показать на чертеже — команда фокусирует и выделяет объект на чертеже (в пространстве модели).

Команды контекстного меню дерева элементов дублируют команды главного меню функциональной панели.

Группировка

По умолчанию элементы в дереве группируются в последовательности: Проект — Участок — Здание — Этаж — Тип объекта — Объект.

Есть возможность выбрать другой способ группировки ( из списка выбора группировки ) или назначить пользовательскую.

Стандартные группировки: По умолчанию, Тип, Этаж, Слой.

Для того чтобы посмотреть состав группировки, выберите необходимую группировку и нажмите кнопку Группировка. В диалоге «Группировка», в полях, будут отображены параметры выбранной группировки. Для создания пользовательской группировки измените состав полей и нажмите кнопку «OK».

По умолчанию	Пользовательская

При создании пользовательской группировки элементы дополнительно группируются по заголовку наименования. Заголовком наименования считается текст наименования от первого символа и до первого пробела ( или конца строки).

BIM-viewer: чем бесплатно открыть файлы Revit и IFC

Если вы заказчик BIM-проекта или трехмерных моделей, то зачастую у вас нет программы, в которой можно открыть файлы Revit или IFC. Но как-то проверять и принимать модели нужно, а оплачивать годовую лицензию не всегда целесообразно. В этом случае вам помогут бесплатные программы и приложения. Давайте посмотрим, какие функции они предлагают, разберём плюсы и минусы.

1. Autodesk Revit и Revit Viewer
Вы можете установить бесплатную пробную версию обычного Revit на 30 дней и пользоваться без каких-либо ограничений. После окончания пробного периода вам будет доступна только специальная версия Revit — Revit Viewer, она устанавливается вместе с программой и доступна сразу же. В ней также можно открывать модели, но нельзя сохранять никакие изменения.

Плюсы: полный функционал программы в течение бесплатного периода; спустя 30 дней «повертеть» модели всё ещё можно, но уже без возможности сохранить правки; программа на русском языке.

Минусы: ограниченный бесплатный период; нужно потратить время на освоение программы; требования к мощности компьютера, не каждый офисный компьютер подойдёт.

Для просмотра семейств достаточно 4 ГБ оперативной памяти, 1 ГБ видеопамяти, процессор 2 ГГц. Для комфортного просмотра больших моделей зданий нужно минимум 8—16 ГБ оперативной памяти, от 2 ГБ видеопамяти и мощный процессор, чем выше частота, тем лучше.

С каждой версией обычного Revit ставится и Revit Viewer. Ярлык на рабочем столе не создаётся, программа доступна из меню Пуск

2. Navisworks Manage
Ещё один продукт от Autodesk. Здесь также доступен 30-дневный бесплатный период. Программа отображает геометрию и свойства моделей, позволяет рассекать модель с любой стороны и под любым углом, добавлять базы данных из Excel, Access, ODBC. Элементы здания можно проверить на пересечения, посчитать объёмы, оставить пометки и устроить виртуальную экскурсию по объекту.

Плюсы: много полезных функций; модели легче и быстрее, чем в Revit; читает много разных форматов; русскоязычный интерфейс.

Минусы: ограниченный бесплатный период; нужно конвертировать исходные файлы в формат Navisworks; на изучение программы нужно потратить время.

3. BIM Vision
Полностью бесплатная программа для работы с IFC. В BIM Vision можно посмотреть модель, рассечь геометрию, наложить цвета и прозрачность на элементы, измерить не только расстояния и площади, но и объёмы. С помощью плагинов доступно больше функций, в том числе проверка на пересечения.

Плюсы: программа бесплатна как для личного, так и для коммерческого использования.

Минусы: невозможность одновременного открытия более одного IFC файла (cтановится доступным только после приобретения плагина) плагины платные, например модуль для проверки на пересечения стоит от 195 евро.

Аналогичных бесплатных программ для открытия IFC довольно много, можете посмотреть список на IFC-википедии, но все они на английском языке.

Бесплатная программа для работы с IFC с возможностью объединять несколько IFC-моделей, создавать пометки и замечания, образмеривать модель. Одна из особенностей программ — работа с классификаторами.

Плюсы: комментирование и добавление классификаторов, возможность подгрузки и одновременного открытия более одного IFC файла с любых смежных разделов и программ.

Минусы: англоязычный интерфейс

5. Tekla BIMsight (Trimble Connect for Desktop)

Ещё одна бесплатная программа для просмотра IFC. Раньше она называлась Tekla BIMsight, теперь объединена с Trimble Connect. Здесь можно не только смотреть IFC, но и подгружать фото и файлы проектов в разных форматах, связывать элементы модели с чертежами, хранить и обмениваться информацией, группировать элементы по их свойствам, рассекать и образмеривать модель. Уникальность программы — все происходит в облачном хранилище, что удобно для совместной работы и подключения с разных компьютеров. Есть режим без подключения к сети. Это не только просмотрщик, но и развитый менеджер по управлению проектами. Очень крутое решение, но со своими ограничениями.

Плюсы: связь элементов с документацией и интернет-ссылками; взаимодействие через облако; структура папок и подпапок для проектов; назначение заданий; создание слайдов для показа моделей; подгрузка облаков точек.

Минусы: как обычно, англоязычный интерфейс; в бесплатной версии ограниченные место для хранения файлов и количество проектов.

Приложение позволяет загружать IFC2x3 и IFC4 модели, имеет модульную структуру для загрузки плагинов.
Основные возможности включают в себя:

• валидацию IFC схемы;
• синтаксис запросов для извлечения данных;
• фильтрацию IFC;
• загрузку объединённых моделей (beta, с известными ограничениями).

Доступны плагины для:

• BuildingSmart Building collaboration format (BCF) создание и просмотр;
• COBie Export (beta, с известными ограничениями);
• BuildingSmart mvdXML валидация;
• NBS DPoW валидация (beta, с известными ограничениями).

Плюсы: работа с наборами свойств (property sets), полностью открытый исходный код, бесплатно.
Минусы: англоязычный интерфейс.

Бесплатный сервис от Autodesk, который доступен из обычного браузера. Для работы в нём нужно зарегистрироваться на сайте Autodesk. Поскольку это бесплатное и русскоязычное решение, которое не требует мощного компьютера и каких-то специальных навыков, остановимся на нём чуть подробнее.

Главная особенность сервиса — работа через браузер. Вам нужно выбрать папку, отдельный файл с компьютера или из облачного хранилища типа Google Disk или Dropbox и загрузить на сайт. Поддерживаются форматы DWG, STEP, RVT, IFC и SolidWorks. Семейства для Revit (файлы формата RFA) загрузить напрямую не получится, для этого нужно их добавить в проект Revit и загружать уже файл RVT.

После загрузки и обработки вам придёт на почту ссылка, по которой можно открыть готовую модель. Если в проекте были связанные файлы, Autodesk Viewer попросит добавить и их. От этого можно отказаться — нажать кнопку «Больше нет файлов».

Модель отображается в окне с интуитивно понятными командами. Если вы подгружаете Revit-проект, то для просмотра доступны 3D-вид и листы. В окне можно выбрать несколько типов навигации, включить «игровой» режим и походить по модели, рассечь объекты, скрывать их, смотреть свойства, измерять длины. Есть функция «Расчленить» модель — отдельные её части будут разлетаться в стороны, как фотокамера на презентациях iPhone. На листах и на 3D-видах можно оставить пометки и комментарии. После всей моделью можно поделиться с коллегами.

Так выглядит модель RVT в Autodesk Viewer, размер исходного файла 45 МБ, загрузка заняла 4 минуты

• по модели можно двигаться с помощью мышки, у выделенного элемента отображаются свойства в отдельном окошке;
• в обозревателе модели можно скрывать категории и элементы;
• размеры покажут длину от точки до точки. Если размер проходит в трёх плоскостях, то отобразится и общий размер, и проекции на оси X, Y, Z;
• инструментами сечений можно подрезать модель в разных плоскостях и под разными углами;
• команда «Расчленить»: отдельные части здания разлетаются в стороны. Обычно используется в машиностроении и презентациях смартфонов;
• в модели можно оставлять замечания и пометки прямо на 3D-виде;
• если в проекте есть листы, их тоже можно посмотреть и оставить пометки;
• к модели можно предоставить общий доступ на месяц по ссылке.

Плюсы: поддержка популярных файлов 3D-моделирования; бесплатный просмотр прямо в браузере; возможность делиться файлами и подключать коллег к просмотру; легкий в освоении интерфейс; возможность хранить разные проекты в своём аккаунте; русскоязычный интерфейс

Минусы: файлы хранятся 31 день, но срок можно продлевать; небольшие неудобства при выборе объектов; нельзя напрямую загрузить RFA-компоненты Revit

У всех инструментов свои плюсы и минусы. Если вам нужно просто посмотреть и покрутить модели, оценить их визуально, проверить свойства, или вы заказываете семейства для Revit, то проще воспользоваться сервисом Autodesk Viewer. Если хотите проанализировать модель здания, проверить пересечения конструкций и сетей, то лучше обратить внимание на платные и более мощные продукты вроде Autodesk Navisworks или Trimble Connect.

Выбор всегда будет зависеть от конкретной задачи и тех функций, которые нужны от программы.

Импорт или открытие файлов IFC в программных продуктах на основе AutoCAD

Проблема

Решение

IFC (Industry Foundation Classes) — формат, широко используемый в строительной отрасли и обеспечивающий взаимодействие между различными программными приложениями.

• Autodesk Revit
• Navisworks — форматы файлов и приложения, поддерживаемые Autodesk Navisworks
• AutoCAD Architecture
• AutoCAD MEP
• Autodesk Civil 3D

Чтобы открыть файл IFC в AutoCAD MEP или AutoCAD Architecture, необходимо сначала открыть хотя бы один чертеж.

Обратите внимание, что, начиная с версии AutoCAD 2019, все пользователи AutoCAD могут скачать и установить программы AutoCAD Architecture и MEP (в качестве так называемых специализированных инструментариев).

Либо можно найти подключаемый модуль, расширяющий возможности взаимодействия с форматом AutoCAD, в интернет-магазине Autodesk App Store.
