Какие материнские платы ASUS поддерживают Windows 11 и как включить TPM?
ASUS также позаботилась о владельцах своих материнских плат, которые решили перейти на Windows 11. Для этого компания выложила развернутый пост в разделе FAQ на своем официальном сайте.
Во-первых, в нем перечисляются все текущие требования к аппаратному обеспечению для перехода на Windows 11 и полезные ссылки. Например, есть ссылки на актуальный список совместимых процессоров AMD и Intel.
Во-вторых, ASUS выложила список совместимых с Windows 11 фирменных материнских плат. Он включает в себя модели следующих серий:
В-третьих, есть подробная инструкция по проверке статуса TPM на вашем компьютере. Для начала можно проверить его с помощью меню «Выполнить» (комбинация клавиш Win+R). В нем необходимо ввести «TPM.MSC» и нажать Enter.
Если поддержка TPM уже активна, то вы увидите окно TPM Management on Local Computer с указанием версии. Если технология неактивна в вашей системе, то в ответ на запрос получите сообщение о невозможности найти TPM.
Во втором случае нужно просто перейти в BIOS и включить поддержку этой технологии. Для материнских плат Intel необходимо в BIOS найти раздел Advanced – > PCH-FW Configuration, и в нем активировать пункт «PTT».
Для материнских плат AMD следует перейти на страницу Advanced – > AMD fTPM configuration, а затем выбрать значение «Firmware TPM» для параметра «TPM Device Selection». После этого не забудьте сохранить изменения. Проверить активацию TPM можно с помощью меню «Выполнить» или в BIOS на странице Advanced –> Trusted Computing.
Как включить TPM на ноутбуке или компьютере
После анонса Windows 11 среди наиболее частых вопросов пользователей возник новый: как включить TPM 2.0 на компьютере и узнать, включен ли этот модуль. Впрочем, сообщают, что для российских пользователей наличие этого модуля для установки новой ОС не будет обязательным.
В этой простой инструкции несколько примеров включения модуля TPM (Trusted Platform Module) в БИОС/UEFI ноутбуков и компьютеров при его наличии в системе. Если вы не можете включить TPM 2.0 или он отсутствует на компьютере, а задача — обновление до Windows 11, вы можете обновиться до Windows 11 без доверенного платформенного модуля TPM 2.0
Проверяем: возможно, TPM уже включён
Прежде чем выполнять далее описываемые действия, рекомендую заглянуть в диспетчер устройств, привожу пример для Windows 10:
- Нажмите правой кнопкой мыши по кнопке Пуск и выберите пункт «Диспетчер устройств» в контекстном меню.
- В диспетчере устройств обратите внимание на наличие раздела «Устройства безопасности» и на его содержимое.
Если такой раздел есть, а в нем вы видите «Доверенный платформенный модуль», то что-либо включать не требуется, TPM на вашей системе уже включён и, судя по всему, работает.
Дополнительно вы можете:
- Использовать команду get-tpm в PowerShell (от имени Администратора) чтобы получить сведения о модуле TPM.
- Нажать клавиши Win+R и ввести tpm.msc для перехода в консоль управления TPM, где также присутствуют сведения о его готовности к работе.
В случае, когда доверенного платформенного модуля TPM не наблюдается, но вы уверены, что на вашем ноутбуке или ПК он в наличии, вероятнее всего, он отключен в БИОС и его можно включить.
Включение модуля TPM в БИОС/UEFI
В зависимости от производителя материнской платы или ноутбука, включение модуля TPM 2.0 (или иной версии) может располагаться в разных разделах настроек БИОС, как правило — в Security, Advanced, в подразделах, связанных с Trusted Computer или Trusted Platform Module (TPM).
Во всех случаях сначала нужно зайти в БИОС (Как зайти в БИОС или UEFI в Windows 10), а после нахождения нужного раздела настроек — убедиться, что Trusted Platform Module (TPM) включён (Enabled). Если нужный пункт отсутствует, есть вероятность, что ваша система не оснащена этим устройством.
Далее — несколько примеров для некоторых устройств, по аналогии можно будет найти нужный пункт и в других версиях БИОС (UEFI):
- На материнских платах ASUS обычно требуется зайти в Advanced — Trusted Computing и переключить TPM Support и TPM State в Enabled.
- На ноутбуках HP загляните в раздел Security, TPM Device должно быть установлено в «Available», TPM State — «Enable».
- На ноутбуках Lenovo обратите на раздел Security, а в нём — подраздел «Security Chip», он должен быть Active.
- На MSI в разделе Advanced следует найти Trusted Computing и убедиться, что Security Device Support установлено в Enabled.
- На некоторых ноутбуках Dell — раздел Security, в подразделе TPM 2.0 включаем пункт TPM On и Enabled.
- На Gigabyte — в разделе Advanced, подразделе Trusted Computing.
Видео
Надеюсь, инструкция помогла. В случае же, если ваше устройство не оснащено модулем TPM, а цель включения — установка Windows 11, не торопитесь менять компьютер, не исключено что доверенный платформенный модуль вам не потребуется.

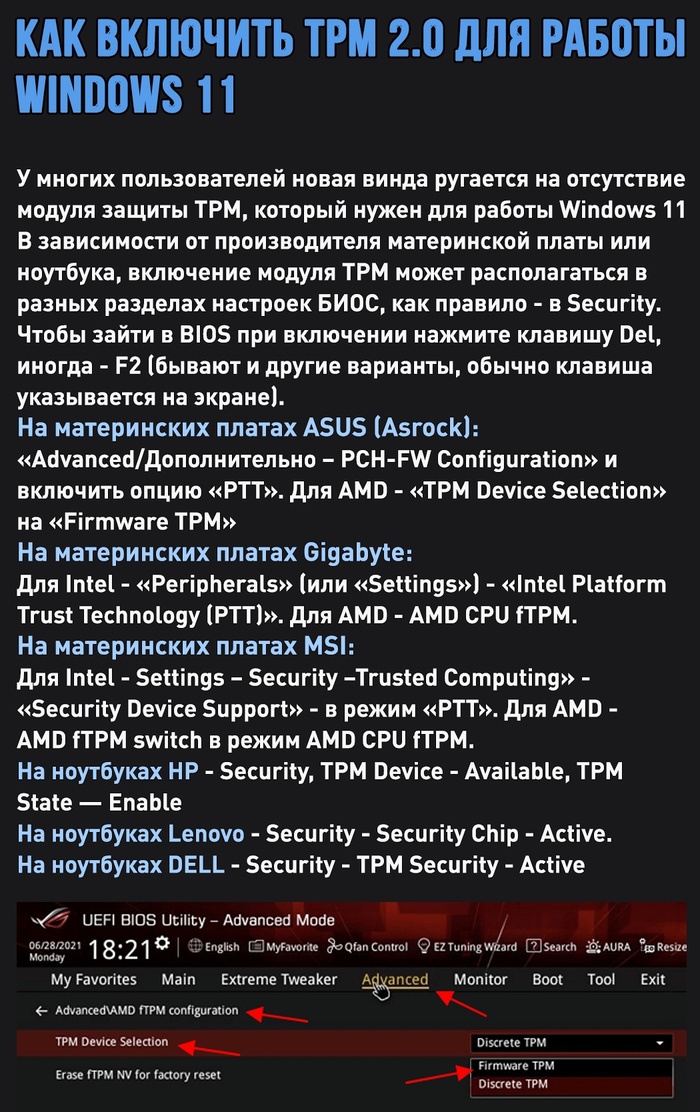

Как включить TPM 2.0 модуль в BIOS и UEFI
Новая Windows 11 помимо свежего CPU требует еще и наличие модуля TPM, который может называться «Устройство безопасности», «Поддержка устройств безопасности», «Состояние TPM»,»AMD fTPM»,»AMD PSP fTPM»,»Intel PTT»или «Технология intel Platform Trust Technology»
Сообщество Мой Компьютер вконтакте
С tpm еще ладно, разобрались. но почему на asrock не включается безопасная загрузка — вот это вопрос
Читать ещё на Пикабу
Установка Win11 без TPM, Secure Boot и других проверок
Для установки Windows 11 (или при обновлении с Windows 10), ваш компьютер должен соответствовать определённым минимальным системным требованиям: наличие чипа TPM 2.0 (Trusted Platform Module), режим UEFI + Secure Boot, 4 Гб RAM, 64 Гб диск и совместимый двухъядерный процессор 1 ГГц (не все процессоры поддерживаются!). Microsoft ограничивает установку Windows 11 на несовместимые компьютеры, выполняя проверку на соответствие системным требования перед началом установки Windows.
Если компьютер не соответствует минимальным требованиям для Windows 11, то при установке ОС появится ошибка:
Запуск Windows 11 на этом компьютере не возможен. Этот компьютер не соответствует минимальным требованиям к системе для установки этой версии Windows. Дополнительные сведения см. на сайте aka.ms/WindowsSysReq
This PC can’t run Windows 11. This PC doesn’t meet the minimum system requirements to install this version of Windows. For more information, visit aka.ms/WindowsSysReq<
Чтобы понять, каким конкретно требованиям не соответствует вашим компьютер, нужно изучить лог ошибок установки Windows 11 setuperr.log. В этом файле содержаться только ошибки установки Windows (полный лог установки находится в файле setupact.log, но изучать его сложно из-за большого объема).
Чтобы открыть файл лога ошибок установки Windows, откройте командную строку прямо на экране установки, нажав Shift + F10 и выполните команду:
notepad x:\windows\panther\setuperr.log
Обратите внимание, что если ваш компьютер не соответствует нескольким системным требованиям для установки Windows, то в логе будет указана только первая из причин. Т.е. если вы исправили (или пропустили) одну из ошибок несовместимости, то при следующем запуске установки Windows 11 в логе будет содержаться следующая ошибка совместимости.
Однако можно продолжить установку Windows 11, просто игнорировав одно или все требования совместимости.
Для этого нужно в командной строке на экране установки Windows 11:
Запустить редактор реестра regedit.exe;
Перейти в раздел HKEY_LOCAL_MACHINESYSTEMSetup и создать новую ветку с именем LabConfig;
В этой ветке нужно создать DWORD параметры со значением 1 для тех проверок совместимости, которые вы хотите пропустить при установке
(Как открыть командную строку при установке Windows 11?
Доступ к командной строке можно получить, нажав клавиши SHIFT+F10 во время установки Windows).
Доступны следующие параметры, позволяющие установить Windows 11 на устройства:
BypassCPUCheck – с несовместимыми процессорами;
BypassTPMCheck – без чипа TPM 2;
BypassRAMCheck – не проверять минимальное количество RAM
BypassSecureBootCheck –с Legacy BIOS (или UEFI с отключенным Secure Boot)
BypassStorageCheck – не проверять размер системного диска
Например, чтобы не проверять наличие TPM модуля при установке, нужно создать параметр реестра BypassTPMCheck со значением 1. Параметр можно создать с помощью графического редактора реестра
или с помощью команды:
reg add HKLM\SYSTEM\Setup\LabConfig /v BypassTPMCheck /t REG_DWORD /d 1
Аналогичным образом нужно создать другие параметры для проверок, которые вы хотите пропустить при установке Windows 11.
Затем возвращаемся в окно установки Window 11, возвращаемся на шаг назад и продолжаем обычную установку, уже без проверки совместимости.
Можно модифицировать установочный ISO образ Windows 11, чтобы все эти проверки TPM, SecureBoot, диск, память, CPU) пропускались автоматически при установке ОС.
Для этого создаём текстовый файл AutoUnattend.xml со следующим содержимым:
<Path>reg add HKLM\System\Setup\LabConfig /v BypassTPMCheck /t reg_dword /d 0x00000001 /f</Path>
<Path>reg add HKLM\System\Setup\LabConfig /v BypassSecureBootCheck /t reg_dword /d 0x00000001 /f</Path>
<Path>reg add HKLM\System\Setup\LabConfig /v BypassRAMCheck /t reg_dword /d 0x00000001 /f</Path>
<Path>reg add HKLM\System\Setup\LabConfig /v BypassCPUCheck /t reg_dword /d 0x00000001 /f</Path>
<Path>reg add HKLM\System\Setup\LabConfig /v BypassStorageCheck /t reg_dword /d 0x00000001 /f</Path>
Копируем данный файл в корень установочной USB флешки с Windows 11.
Если же нужно добавить файл ответов в ISO образ Windows 11, распакуем его содержимое в любую папку на компьютере, скопируем в этот каталог файл AutoUnattend.xml и пересоберём ISO образ заново.
Теперь при установке Windows 11 никакие проверки совместимости не будут производиться.

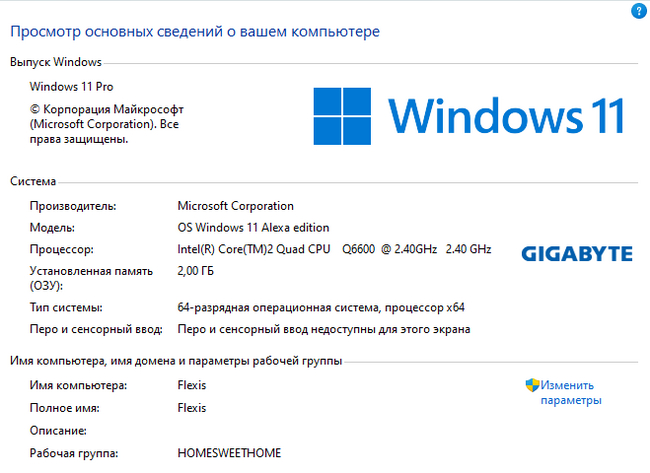

В итоге выясняется что системные требования Windows11 к «совместимому оборудованию» непомерно завышены! Система прекрасно работает на любом ведре, на которое возможно было установить Win начиная с восьмой. (SSD диск под систему настоятельно рекомендуется!)
SSD технологии древних: DiskOnChip
Автор: dlinyj
Оригинальный материал
Дополнительные фото, ссылки, а также информация по DiskOnChip в источнике материала. Всё попросту не влезло 🙁
В середине 1990-х, FLASH-накопители были очень дорогими, поэтому появление твердотельных накопителей сильно задерживалось. Стоимость 1 МБ FLASH-памяти была несоизмеримо дорога в сравнении со стоимостью 1 МБ памяти на физическом жёстком диске, с блинами.
Но, несмотря на это, в 1995 году — израильская компания M-Systems представила первый полупроводниковый накопитель. Это был настоящий жёсткий «диск», который выглядел как обычная 32-х контактная DIP-микросхема. Более того, он устанавливался вместо микросхемы расширения BIOS, при этом имел на борту ёмкость в десятки, а то и сотни мегабайт. В те годы — это было просто космические технологии, и в последствии они встречались и использовались достаточно часто, но уже в промышленном секторе.
Это система DiskOnChip – фактически полноценный жёсткий диск на одной маленькой микросхеме, с минимальной обвязкой, которая для своей работы потребует всего два чипа логики.
Ну что же, попробуем собрать свою необычную систему с этим жёстким «диском», проверю, может ли она работать с обычной ROM-памятью, запущу наконец свой BIOS на 386 машине с ISA-картой, чего не удалось в прошлый раз.
❯ Что же такое DiskOnChip®?
DiskOnChip (далее – DOC) – это фактически продолжение идеи расширения BIOS, о котором я достаточно подробно писал в статье «Пишем свой ROM BIOS».
DOC представляет собой обычную DIP-микросхему и вставляется в ту же панельку, что EEPROM, как на сетевой карте, живёт по тем же адресам и даже в начале содержит код BIOS инициализации. И микросхема pin-to-pin совместима с некоторыми микросхемами ПЗУ! Однако далее, в старших адресах этой микросхемы, содержатся регистры управления, которые переключают окна FLASH-памяти.
Для сравнения можно посмотреть расположение выводов DiskOnChip 2000 и микросхемы EEPROM SST 29EE512 (64К x 8). Отличие только в количестве адресных линий, потому что DOC работает через окно в 8К х 8 (как восьмикилобайтная EEPROM).
Сравнение распиновки EEPROM и DOC
Фактически электрический интерфейс работы с DiskOnChip ничем не отличается от интерфейса работы с обычной EEPROM. Сигнальные линии называются также, и она совместима с ними по ногам.
Структурная схема DOC
DiskOnChip занимает 8 КБ памяти. При этом — во время старта, она выглядит как обычная ROM BIOS, и инициализирует код для работы в реальном режиме, добавляя в прерывание BIOS 13h ПО для работы по этому интерфейсу.
При работе в реальном режиме, когда передаётся код управления BIOS в его внутреннюю EEPROM, он подменяет прерывание 13h по работе с диском. Таким образом, он начинает мапить в старшие адреса по очереди страницы флэш-памяти, с помощью регистров управления.
Карта памяти DiskOnChip 2000
Если рассмотреть карту памяти, которая доступна системе в пространстве 8 КБ, то мы увидим что оно состоит из четырёх разделов по 2 КБ.
Секция 0: Загрузочный блок. Этот раздел содержит данные, которые выполняются при загрузке BIOS.
Секция 1: Загрузочный блок 2. Содержит вторую часть загрузочной области.
Секция 2: Регистры управления. Используется для управления поведением DiskOnChip 2000 и флэш-носителя.
Секция 3: Окно доступа к FLASH-накопителю. Окно, чрез которую видно область FLASH для записи или чтения данных.
Как можно понять, вся доступная память, в моём случае 8 МБ, доступна через маленькое окно в 2 КБ и переключается с помощью регистров управления.
В более сложных системах, которые работают уже в защищённом режиме, таких как Windows CE, Windows 2000, QNX, Linux и т. д., где недоступен код инициализации и прерывание 13h, для работы требуются специализированные драйвера файловой системы DOC, называемой TrueFFS.
Подводя итог, можно сказать, что DiskOnChip – это примитивный SSD того времени, который успешно применялся во многих встраиваемых системах. Чаще всего его можно было встретить в одноплатных компьютерах, в кассах, тонких клиентах и другом аналогичном оборудовании. Вот, например, недавно через мои руки прошёл моноблок для ресторанов Micros WS4. Как я понял, он использовался официантами для приёма заказа.
Внешний вид моноблока
И после вскрытия внутри можно обнаружить микросхему DiskOnChip, несмотря на то, что он работает под управлением операционной системы Windows CE.
Микросхема DiskOnChip
Самое приятное, что из-за простоты устройства DOC для его подключения к компьютеру не требуется использовать каких-либо контроллеров жёстких дисков, от них можно вообще отказаться! Схема подключения содержит всего две микросхемы логики.
Кстати, если вас пугают импортные микросхемы 74-й серии, то, во-первых, их можно взять с другими буквенными индексами, а во-вторых, вполне можно заменить на отечественные аналоги, например:
74-серияаналог74139155ид1474138155ид7
А ещё их можно заменить на микросхемы серии к155, к555, кр1564 и всё будет прекрасно работать.
Схема простая, значит можно попробовать запустить его на любом старом железе!
❯ Ваяю плату расширения
Много лет хочу сделать плату расширения для шины ISA. Ещё со студенческой скамьи вынашивал идеи, прикидывал дешифраторы адреса для создания своей платы расширения. Даже как-то пытался паять параллельный порт на микросхеме КР580ВВ55. Но всё это было не торт, и толком не работало.
Здесь другое дело, схема простая, всего три микросхемы, как работает – понятно. Осталось дело за малым – это всё реализовать. Мне было лениво заниматься разводкой печатной платы, поэтому решил делать всё на макетке. В качестве основы платы взял проект IBM PC XT8-bit ISA Prototype PCB Card XL.
В Китае заказал изготовления платы, микросхему DOC на 8 МБ и уже здесь нашёл подходящие микросхемы логики: 74HC138AP и 74HC139AP (обратите внимание, что буквенные индексы иные). Самое тяжёлое – это было томительное ожидание, когда изготовят платы и их отправят. Спустя несколько месяцев у меня всё было на руках.
Всё готово к сборке
После того как я всё получил, распечатал схему и даташиты на микросхемы с распиновкой. Для удобства сразу нарисовал, что и куда должно идти. Что удобно, на макетке подписаны все сигналы, и ошибиться просто невозможно.
Набросок схемы
Далее предстоит кружок кройки и шитья, и покуда я собирал всё это хозяйство, десять раз пожалел, что не развёл плату сразу. Потому что убил просто громадное количество времени на все эти проводочки.
Кружок кройки и шитья
Спустя неделю вечеров пайки получил-таки готовый результат.
Вид спереди
Далее предстоит самое интересное – тестирование!
❯ Проверка работоспособности DiskOnChip
Проверку проводил на материнских платах с процессорами 386SX и Pentium 1. Как обычно бывает, где-то был неконтакт или непропай. После исправления мелких недочётов система сразу подхватила BIOS из DOC, и я увидел при загрузке ключевое сообщение, о том, что TrueFFS-BIOS запустился.
Если загрузиться вместе с жёстким диском, то можно увидеть второй диск D:, который можно отформатировать в системный раздел и перенести на него файлы, что я и сделал. Забегая вперёд, скажу, что форматировать стандартным format d: /s нельзя! То есть если очень хочется, то можно, но результат непредсказуем.
Намного более правильно работать с этим «диском» с помощью его родных утилит, которые корректно работают с TrueFFS. После того как я отформатировал диск родными утилитами, можно было перенести систему, отсоединить плату контроллера дисков и оставить только видеокарту и мою самодельную платку.
Удивительно, но это работает!
Ничего лишнего: только материнская плата, видеокарта и DOC
Самое забавное, что при загрузке BIOS не видит никаких подключённых носителей: ни флоппи, ни жёстких дисков. Но несмотря на это, всё равно идёт загрузка DOS. Лучше всего посмотреть на видео.
❯ Не всё так гладко с этим DOC…
На самом деле, не всё так гладко. То ли мне не повезло с микросхемой, то ли какая-то другая проблема, но DOC глючил. Он не всегда успешно загружался на моей плате, так и на железе, которое умеет работать с DOC из коробки (имеет аппаратную и программную поддержку в системном BIOS). То есть выглядело так, BIOS TrueFFS стартует, но диска при загрузке не видит. После перезагрузки стартует нормально, потом снова не видит. С чем связано – непонятно.
В какой-то момент при загрузке начались артефакты с запуском программ, а при переходе в папку увидел такое:
Так выглядит смерть жёсткого диска
И после этого загружаться он отказался. Спасло только форматирование его штатными утилитами. Что это было – я не знаю. Сетую на то, что у меня одна из первых версий микросхем, возможно, она немного сырая.
❯ Замена DiskOnChip на EEPROM
Hо перед нами прогресс открывал все пути,
И, бросив старых друзей ради новых ХТ,
Мы выжимали, что можно, из DOS и из архитектуры,
Меняли коды команд, трассировали INT’ы
Дизассемблировали BIOS и писали в порты
То, что я б не позволил печатать на месте цензуры.
Мне всё же хотелось продемонстрировать, что вместо DOC можно поставить обычную ROM микросхему, и это решение будет работать. В результате это вылилось в столь громадный квест, что потянет на ещё одну статью, а то и не одну. Там пришлось дизассемблировать основной BIOS, была попытка запустить его в qemu и много других забавных экспериментов. Но всё же, оставлю это всё самое интересное за кадром, и расскажу суть.
В качестве микросхемы ПЗУ взял EEPROM SST 29EE512 просто потому, что она у меня была под рукой, и была pin-to-pin совместима с DOC. Внимательный читатель заметит (хотя уверен, что таких нет), что это та же самая микросхема, которую я использовал в статье «Пишем свой ROM BIOS». Для корректной работы 64КБ ROM в области памяти 8 КБ, нужно посадить неиспользуемые старшие адреса на землю. То есть, фактически мы превращаем микросхему в 8 килобайтную EEPROM.
В процессе экспериментом выяснилось, что БИОС на материнской плате пытается писать в EEPROM, и, таким образом, портит её содержимое. Для того чтобы этого не происходило, доработал переходник, удалив контакт с сигналом разрешения записи WE.
Больше переходников, богу переходников!
Изначально планировал попробовать точно также запустить BASIC-ROM, но как я не бился, так и не смог его стартануть. То есть, видно, что происходит успешная инициализация, системный BIOS «зависает» без ошибок, значит переход на код ПЗУ состоялся, о чём также свидетельствовали POST-коды. Но ничего больше не происходило. В отчаянной попытке я начал искать JTAG-отладчики для 386 архитектуры, пытался запустить BIOS материнской платы в qemu, но всё тщетно. Идей, как отлаживать подобные BIOS у меня пока нет. Хотя задача, крайне интересная, как же заниматься отладкой различных расширений BIOS.
Обращаю внимание, что в qemu c SeaBIOS и на другой материнской плате, с EPROM на PCI-карте всё прекрасно работало.
Установленная микросхема ПЗУ, вместо DOC
В конце концов, я не нашёл выхода из этой ситуации, поэтому решил идти по более простому пути и запустить ROM HELLO. К слову сказать, в том коде я тоже обнаружил ошибку.
Как оказалось, после того как я посчитал контрольную сумму, оставшиеся байты надо было сделать равными нулю. Чтобы в результате общая сумма давала нуль. И мне сильно повезло, что на PCI тогда этот код завёлся. Вообще, то что на PCI плате это работало – чудо, потому что потом я внимательно прочитал стандарты, он не должен был работать никак. Исправление этой ошибки запуску BASIC не поспособствовали.
В результате всех мытарств, которые по времени заняли больший и наиболее сложный промежуток, чем эксперименты с DOC, мне удалось на этой же плате стартануть мой самописный BIOS.
Успешный запуск на материнской плате Pentium
Это, конечно, очень интересное колхозничество, но что насчёт промышленных железок, будет ли оно работать и там?
❯ Тест на железе с панелькой под DOC
Всё это забавно и хорошо, хочется попробовать запустить реальное железо, которое имеет поддержку DiskOnChip прямо из коробки. Специально для этого прикупил себе старинный тонкий клиент Light System LG8101, внутри которого есть панелька для DOC.
Внешний вид тонкого клиента
Если вскрыть эту штуку, то внутри можно обнаружить CF, с которой идёт загрузка, и панельку под DiskOnChip. В неё можно и проинсталлировать нашу замечательную микросхему.
Эта железка имеет поддержку DOC на уровне BIOS, так что запуск TrueFFS-BIOS не требуется. Обратная сторона этой поддержки в том, что сюда не получится вставить свою ROM-память, эта панелька предназначена только для микросхемы DiskOnChip (да, я попробовал вставить туда свою ROM, но ничего не произошло).
Выбираем в BIOS загрузку с DOC
После всех манипуляций система будет успешно загружена с этой микросхемы, будто бы там установлен обычный жёсткий диск.
Успешная загрузка тонкого клиента с установленной микросхемы DiskOnChip
❯ Заключение
Удивительно, но многие из вас не знают, что первые SSD-накопители появились аж в 1995 году, и даже вполне себе успешно применялись и использовались. Их высокая стоимость и малая ёмкость привели к тому, что рядовые пользователи не могли встретить их в своих ПК. Однако нашли широкое применение во встраиваемых системах, либо там, где не требуется частая запись на диск, как, например, тонкий клиент. Их могли использовать также в игровых автоматах или станках.
Условный игровой автомат на DiskOnChip
Тем не менее широкого распространения они так и не получили. Впоследствии дешевизна и расширение рынка CompactFlash свели на нет эту перспективную разработку. К её недостаткам также следует отнести, что она довольно медленная, так как работа идёт через маленькое окно в 2 КБ.
