Как и зачем использовать оптический аудиовыход S / PDIF на вашем ПК

Когда дело доходит до подключение колонок к звуковой карте ваш компьютер вы увидите это, по крайней мере, в части ПК материнская плата, у вас есть несколько вариантов: вы можете использовать обычный мини-джек 3.5 мм, который обеспечивает аналоговое соединение всей жизни, или вы можете использовать Оптический аудиовыход S / PDIF , который обеспечивает Цифровое аудио . В этой статье мы расскажем вам, какие различия вы сможете увидеть между ними с точки зрения производительности и качества звука, и почему вы должны поощрять себя использовать оптический выход всякий раз, когда это возможно.

Сегодня, за некоторыми исключениями, все представленные на рынке материнские платы со встроенной звуковой картой имеют цифровой выход S / PDIF. Вы сможете увидеть, что, когда оборудование включено и эта розетка не используется, несмотря на то, что у большинства из них есть небольшая откидная крышка, загорается красный свет, и это потому, что ваше оборудование готово использовать его одновременно. на аппаратном уровне. как софт.

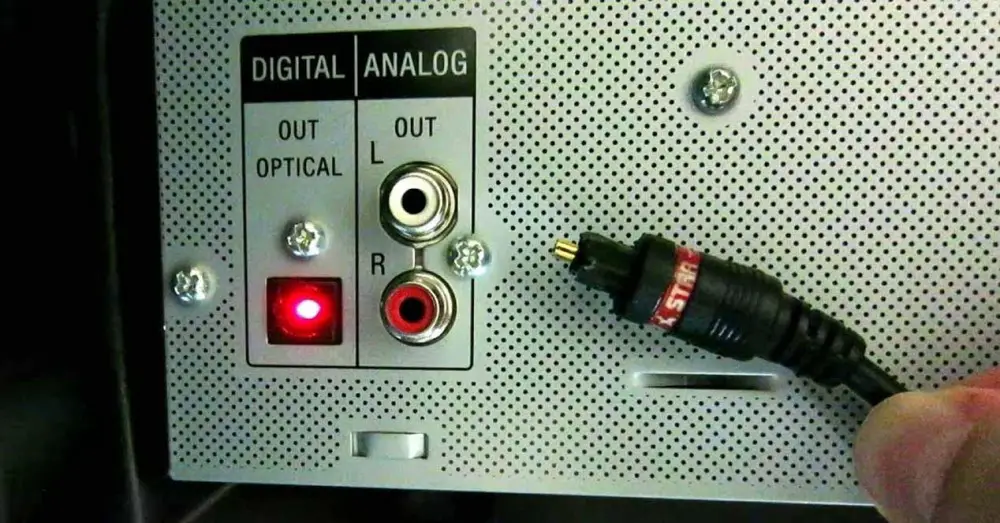

Что такое оптический аудиовыход и что это означает?

Фактически, оптический аудиовыход называется S / PDIF (хотя некоторые называют его напрямую SPDIF) из-за протокола S / P-DIF, который соответствует стандарту Sony / Цифровой интерфейс Philips формат, а его разъем — TOSLINK; По сути, вместо того, чтобы использовать медь для передачи сигнала, он буквально передается по оптоволоконному кабелю, и это довольно точный аналог, если мы сравним старые медные соединения ADSL с оптоволоконным кабелем, который теперь обслуживает Интернет в наибольшей степени. дома за городом.

Точнее, все оптические аудиовыходы звуковых карт ПК обычно имеют небольшую крышку, которую можно откинуть внутрь, когда мы вставим TOSLINK разъем, и это сделано для того, чтобы пыль или другая грязь не попадала в него, когда он не используется, поскольку это оптическое соединение, грязь или пыль могут препятствовать и даже отменять сигнал.

Следовательно, разница между старым аудиовыходом мини-джек и оптическим аудиовыходом на ПК заключается, по сути, в способе подключения (или, если быть более точным, коммуникации) и используемом кабеле. Очевидно, что если бы не имело значения использовать одно соединение, а не другое, не было бы причин использовать оптический выход вместо аналогового, верно? Но, как вы уже догадались, использование оптического выхода имеет определенные преимущества.

Как вы уже догадались, цифровой оптоволоконный интерфейс имеет много больше пропускной способности чем аналоговый интерфейс с медным кабелем, а это означает, что с помощью одного цифрового кабеля мы можем передавать многоканальный звук. Другими словами, с помощью одного кабеля мы можем интегрировать сигнал для Объемный звук 5.1 и такие форматы, как Dolby True Surround или DTS , в то время как выполнение этого в цифровом формате требует гораздо большего количества кабелей, которые, кроме того, могут иметь потери сигнала.

Что касается потери сигнала, мы находим еще одно из его основных преимуществ: будучи цифровым аудиовыходом через оптоволокно, он либо работает, либо не работает, но нет «полутонов», то есть когда он работает, он работает на в то же время. всегда максимум возможностей, в отличие от аналогового сигнала, который может пострадать вмешательство or деградация в зависимости от условий окружающей среды. С практической точки зрения сравнение аналоговых аудиовыходов мини-джек с оптическим аудиовыходом S / PDIF на ПК похоже на переход от видеоподключения VGA к разъему HDMI.

Что лучше использовать на ПК: цифровой или аналоговый звук?

Во всех областях (и не только говоря об аудио) цифровой отличается от аналогового непрерывностью: в цифровой системе изменения всегда радикальны, потому что он переходит от единиц к нулям (двоичная система), что означает, что он пропускает ток или нет. не пропускает ток, или работает, или не работает, белый или черный. Однако аналоговый сигнал позволяет изменениям происходить постепенно и постепенно, постоянно поддерживая непрерывность.

Теперь мы можем думать, что тогда аналоговое аудио лучше, чем цифровое, потому что мы заметим, что тон меняется лучше, но реальность совсем другая, потому что это не зависит от типа соединения, которое у вас есть, а от того, как был закодирован звук. Подумайте, что в конечном итоге мы говорим о соединениях на ПК, и откуда бы он ни пришел, если отправителем сигнала является ПК, он цифровой, и поэтому качество, которое мы воспринимаем позже, будет зависеть от его качества.

Другими словами, качество звука не улучшится из-за использования цифрового оптического выхода, поскольку качество зависит не от этого, а от битрейта и других параметров воспроизводимой звуковой дорожки; Однако, используя этот аудиовыход, вы можете заметить, что не будет никаких помех или ухудшения сигнала, поскольку, будучи цифровым, как мы объясняли ранее, он либо работает, либо не работает, нет полумер.

Поэтому и уже отвечая на вопрос владельца: да, лучше использовать оптический аудиовыход S / PDIF вашего ПК, если у ваших динамиков или звукового оборудования есть этот вход. На самом деле, все это преимущества, поскольку, хотя вы не получите качества, вы не потеряете его, поскольку не будет помех или ухудшения качества, и вы также будете иметь возможность централизовать весь звук оборудования с помощью один кабель независимо от количества динамиков, которое у вас есть (очевидно, если позже у вас будет 5 динамиков плюс сабвуфер, у каждого из них будет свой собственный кабель, но разница в том, что вам не нужно будет подключать все из них к ПК, а только один их).

Поэтому мы рекомендуем по возможности выбирать цифровой оптический аудиовыход вместо аналогового мини-разъема, так как вы избежите проблем и подключение будет намного удобнее.

SPDIF out на материнской плате — Что это: для чего нужен

Что такое разъем SPDIF out на материнской плате и для чего он нужен?

Всем привет. SPDIF out на материнской плате — что это такое и с чем его едят.

Spdif Out — это протокол передачи цифрового аудиосигнала. Разработан по стандарту AES3 как версия для бытового использования.

Этот формат поддерживает 5.1- и 7.1 — канальное кодирование объёмного звука (Dolby, Theater System).

Выходы S/PDIF есть на аудиоаппаратуре, компьютерах и других звуковых устройствах.

Также разъёмы S/PDIF OUT бывают на материнских платах и видеокартах.

Характеристики:

• несимметричное подключение;
• сопротивление — 75 Ом;
• разъёмы: TTL, RCA, Toslink;
• кабели: коаксиальный, оптический;
• SCMC-защита от копирования;
• расстояние до 10 метров;
• уровень сигнала — 0.5 В.

Передаёт сигналы форматов:

• CD, частота дискретизации — 44.1 кГц;
• DAT, 48 кГц;
• 16-битный, нулевое заполнение;
• 20-битный, с дополнительными данными;
• 24-битный, без связанной информации.

История

Этот формат цифрового интерфейса назвали в честь компаний, создавших компакт-диск: Sony и Philips.

Впервые S/PDIF применили в CD-приводах для соединения с преобразователями для получения Hi-Fi звука.

Обычно цифровой звук передавали, сжимая до аналогового, и затем восстанавливали. При этом качество звука ухудшалось.

Стандарт S/PDIF позволяет избежать этой процедуры, и передаёт звук высокого качества без искажений.

Сейчас он используется не только в CD-ROM и DVD-плеерах, но и в DAT-проигрывателях, звуковых картах ПК, телевизорах и домашних кинотеатрах.

Типы

1. Оптический: волоконно-оптический кабель, разъёмы TOSLINK.Чаще всего используют в автомагнитолах, т.к. провод устойчив к электрическим помехам. Если раньше специалисты подключали несколько проводов, то теперь обходятся одной “оптикой”.
2. Цифровой: TTL-микросхемы, логика для усиления выходного сигнала.Применяют в электронных музыкальных инструментах и звуковых картах компьютеров.
3. Коаксиальный: электрический кабель, разъёмы RCA.Задействуют в радиоканалах связи, сетях телевидения, системах сигнализации и т.д.

Инструкции

Рассмотрим ситуацию, когда колонки домашнего кинотеатра или телевизор надо подключить к компьютеру, но на системном блоке выходы S/PDIF отсутствуют.

Модульный ЦАП на AD1853. Часть 1. Приемник S/PDIF

Пролог

Этот проект пока не имеет завершения. И я, рассказывая о нем здесь, надеюсь на полезные советы участников сообщества. У меня с некоторыми схемотехническими решениями возникают трудности, поэтому указания на ошибки были бы очень кстати

Предыстория

Это было год назад… Я допаял свой ЦАП на PCM1796 и включил. Дыма не было Уже хорошо. Но на выходе постоянка величиной 7 В и кое как пробивается звук. Пляски с заменой ОУ не помогли, я все сверил со схемой — все совпадает. Где кроется ошибка — непонятно. Я расстроился — на этот агрегат я потратит уйму времени и денег, а результат плачевный. С горя и обиды убрал все в ящик, жизнь пошла по-старому.

Начало

И вот, после наступления 2013-го года меня начала глодать мысль начать делать новый ЦАП, но уже на AD1853, т.к. такие чипы лежали у меня в количестве 2-х штук, полученные от AD в качестве семплов, а сессия была успешно сдана Началось тормошение Google на предмет готовых ЦАПов на данной микросхеме. Нашлись, и немало. Но я решил делать модульную конструкцию: плата с ЦАПом будет иметь вход I2S, чтобы можно было подключать к нему различные источники «квадратной» шины. Откуда я буду брать источники I2S? Первый вариант — преобразование S/PDIF в I2S с помощью специальных чипов — аудио-ресиверов (DIR9001, WM8805 и т.п.). Второй вариант — преобразование USB в I2S с помощью микросхем PCM2706/07. Ну и третий вариант — встроить ЦАП в CD-проигрыватель, заменив его штатный преобразователь. Начнем с первого варианта.

DIR9001

Даташит на этот чип говорит нам, что микросхема является цифровым аудио-ресивером. Позволяет работать с сигналами разрядностью до 24 бит и частотой семплирования до 96 кГц. Нам ее вполне достаточно. Величина джиттера у нее 50 пс, что вполне удовлетворительно. Что она умеет? Да много чего. Может принимать S/PDIF сигнал и конвертировать его в 4 различных формата: • 16-bit, MSB-first, right-justified; • 24-bit, MSB-first, right-justified; • 24-bit, MSB-first, left-justified; • 24-bit, MSB-first, I2S. Позволяет выводить частоту семплирования текущего аудио-потока (необходим внешний кварцевый резонатор). Имеет пин, сигнализирующий об ошибке в работе чипа и пин, отображающий статус режима De-Emphasis. Что такое De-emphasis
De-emphasis — это частотная коррекция на ВЧ для дисков, специально записанных в режиме Pre-emphasis. Т.е. при мастеринге таких дисков уровень на ВЧ специально завышается, а при воспроизведении, соответственно, все должно происходить наоборот. Это делается с целью уменьшения шумов. Коррекция может происходить как в цифровом фильтре, так и в аналоговом пост-фильтре. Но дисков таких было выпущено очень не много.

Схема

Итак, начнем с формата. За это отвечают 2 пина FMT0 и FMT1. Нам нужен 24-bit, MSB-first, I2S. Согласно даташиту, для этого необходимо подать на оба пина высокий логический уровень. Индикацию тактовой частоты мы использовать не будем, использовать De-Emphasis тоже. Для начала это необязательно. Устройство будет модульное — ничто не помешает потом сделать другой навороченный приемник со всеми плюшками alt=»:)» height=»» />S/PDIF сигнал мы принимаем либо по коаксиальному, либо по оптическому кабелю. Опять же, ограничимся самым простым — коаксиалом. Источник входного сигнал надо гальванически отвязать от нашего ЦАПа. Для этого поставим на входе трансформатор с коэффициентом трансформации 1:1. Я буду использовать готовое решение, но можно также намотать его вручную. Для этого надо взять небольшое ферритовое колечко и намотать 2 обмотки напротив друг друга. Витков 10-15 изолированного провода будет достаточно. Далее необходимо наш сигнал привести к уровню TTL, с которым работает DIR-ка. Этим будет заниматься ADM1485 — приемопередатчик RS-485. Приемник имеет инверсный пин сброса. На «всякий пожарный» выведем 2 контакта сброса на плату. Питание схема требует двух уровней: +5 В для ADM1485 и +3,3 В для DIR9001. Я решил привести питание +5 В с основной платы ЦАПа, а +3,3 В получить уже на месте интегральным малошумящим стабилизатором. И одним шлейфом мы доставим питание с ЦАПа, а взамен передадим ему аудио-данные alt=»:)» height=»» />
С учетом всех требований нарисуем схему:

Приступим к трассировке.

Плата

Плату сделаем двухслойной и подготовим ее для заказа на заводе. После вечера, проведенного за трассировкой получили:

SPDIF out на материнской плате — Что это: для чего нужен

S/PDIF(Sony/Philips Digital Interface) — это спецификация выхода цифрового звука и аппаратной реализации.

Имеется три типа разъема:

3)Оптический — TOSLINK, волоконно-оптический кабель

В этой записи рассмотрим как подключить выход цифрового звука с компьютера(с материнской платы) через коаксиальный кабель, если коаксиальный выход отсутствует(при этом мат.плата или звуковая карта не имеют разъемов, но должны поддерживать выход цифрового звука!смотрите инструкцию к вашей мат.плате.)

В первую очередь надо найти на материнской плате, либо звуковой карте трех-контактный TTL S/PDIF выход, на примере мат.платы MSI-7529 (она же G31TM-P21).Берем бумажную инструкцию или находим её в интернете и смотрим страницы на своем языке, находим:

Отлично, в инструкции описан разъем JSPD1(Сокращение от Jumper SPDIF 1), значит поддержка вывода цифрового звука имеется, далее смотрим на более понятную распиновку:

и затем на схему компонентов системной платы:

Нашли нужный разъем(обведено красным), для коаксиального вывода нам нужны всего только два контакта — SPDIF и GND, VCC не трогаем.

Для присоединения к штырькам можно использовать подобные коннекторы:

от кнопок передней панели, от буззеров, индикаторный светодиодов и подобного и т.д., предварительно, отрезав или отпаяв провод от них, следует оставить длину провода максимальной, чтобы провод мог достать до передней, либо задней панели!

В итоге имеем следующее:

Теперь необходимо собрать небольшую схемку:

Конденсатор C1 — емкость 100 наноФарад(0,1 микроФарад)

Резистор R1 — можно взять от 330 Ом до 390 Ом, больше сопротивление — меньше шанс перегрузить вывод S/PDIF

Дальнейшие действия производить при обесточенном компьютере!

Подключенная схема к выводам JSPD1 на материнской плате:

Схему можно собрать на плате, можно навесным монтажем, при навесном монтаже лучше всё залить термоклеем, чтобы никакие металлические части не замкнули схему.

Снимаем с корпуса системного блока переднюю заглушку и сверлим в ней отверстие чуть меньшего размера, чем RCA разъем типа female и вставляем разъем в полученное отверстие в заглушке, все будет держаться за счет прижима к меньшему диаметру отверстия.

Подсоединяем два разъема Dupont (от буззера, кнопок или индикации) в JSPD1 в соответствии с распиновкой и схемой, подсоединяем вставленный в заглушку rca female разъем, через rca male to male кабель, к устройству, с цифровым коаксиальным входом, только после этого подаем питание на компьютер и включаем.Чтобы звук начал идти на цифровой выход, на компьютере, необходимо выбрать вывод звука через » X Digital Output», где X — какое либо название производителя, микросхемы управления цифровым звуком и т.п., например Realtek.

Схема, залита термоклеем:

Коаксиальный вывод в заглушке на передней панели:

Что такое разъем SPDIF out на материнской плате и для чего он нужен?

Всем привет. SPDIF out на материнской плате — что это такое и с чем его едят.
Spdif Out — это протокол передачи цифрового аудиосигнала. Разработан по стандарту AES3 как версия для бытового использования.

Этот формат поддерживает 5.1- и 7.1 — канальное кодирование объёмного звука (Dolby, Theater System).

Выходы S/PDIF есть на аудиоаппаратуре, компьютерах и других звуковых устройствах.

Также разъёмы S/PDIF OUT бывают на материнских платах и видеокартах.

Характеристики:

• несимметричное подключение;
• сопротивление — 75 Ом;
• разъёмы: TTL, RCA, Toslink;
• кабели: коаксиальный, оптический;
• SCMC-защита от копирования;
• расстояние до 10 метров;
• уровень сигнала — 0.5 В.

Передаёт сигналы форматов:

• CD, частота дискретизации — 44.1 кГц;
• DAT, 48 кГц;
• 16-битный, нулевое заполнение;
• 20-битный, с дополнительными данными;
• 24-битный, без связанной информации.

История

Этот формат цифрового интерфейса назвали в честь компаний, создавших компакт-диск: Sony и Philips.

Впервые S/PDIF применили в CD-приводах для соединения с преобразователями для получения Hi-Fi звука.

Обычно цифровой звук передавали, сжимая до аналогового, и затем восстанавливали. При этом качество звука ухудшалось.

Стандарт S/PDIF позволяет избежать этой процедуры, и передаёт звук высокого качества без искажений.

Сейчас он используется не только в CD-ROM и DVD-плеерах, но и в DAT-проигрывателях, звуковых картах ПК, телевизорах и домашних кинотеатрах.

Типы

1. Оптический: волоконно-оптический кабель, разъёмы TOSLINK.Чаще всего используют в автомагнитолах, т.к. провод устойчив к электрическим помехам. Если раньше специалисты подключали несколько проводов, то теперь обходятся одной “оптикой”.
2. Цифровой: TTL-микросхемы, логика для усиления выходного сигнала.Применяют в электронных музыкальных инструментах и звуковых картах компьютеров.
3. Коаксиальный: электрический кабель, разъёмы RCA.Задействуют в радиоканалах связи, сетях телевидения, системах сигнализации и т.д.

Инструкции

Рассмотрим ситуацию, когда колонки домашнего кинотеатра или телевизор надо подключить к компьютеру, но на системном блоке выходы S/PDIF отсутствуют.

Протокол

S/PDIF может быть использован для передачи цифровых сигналов множества форматов. Наиболее распространены из них: формат использованный в DAT с частотой дискретизации 48 кГц и формат записи компакт-дисков с частотой дискретизации 44,1 кГц. Для того, чтобы поддерживать обе эти системы, формат не имеет определенного битрейта данных. Взамен данные передаются, используя Biphase Mark Code, который имеет один или два перехода для каждого бита данных, позволяя передавать оригинальный word clock вместе с самим сигналом.

Расширяя возможности данного интерфейса , S/P-DIF может быть использован для передачи 20-битных потоков аудиоданных плюс другая связанная информация . Можно также передавать 16-битные потоки с нулевым заполнением или 24-битовые, за счет отказа от дополнительной информации.

Подпишитесь на новости

USB кабель длиной 120см

Оптический кабель длиной 1М

Торцы закрыты резиновыми защитными колпачками.

Разъем стандартный SPDIF со скошенными уголками. Многие из вас, как и я, иногда его видели в телевизорах и некоторых компьютерах, но никогда не использовали, так что будет интересно узнать что за зверь.

Внутри оптоволокно, если на один конец подать свет — с другого конца его можно снять.

И, наконец, сам конвертер представляет из себя металлическую коробочку с разъемами с обеих сторон.

С одной стороны входы: питание и цифровой звук либо через оптический кабель Toslink как у нас, либо через коаксиальный.

С другой стороны выходы: под наушники 3.5мм, два тюльпана RCA и индикатор питания, красный и довольно ядреный.

Размеры конвертера невелики: 5.5см*6см*2см Но он довольно увесистый благодаря металлическому корпусу: 82г

Разбирается конвертер легко, достаточно открутить винтик.

А затем еще два и готово:

Сзади как-то немного неаккуратно сделано, пайка местами некрасивая, кое-где не смыт флюс. Даю фотки крупным планом: https://s19.postimg.org/42zggy8tv/audio_converter_19.jpg https://s19.postimg.org/bmsjj020j/audio_converter_20.jpg https://s19.postimg.org/o05dpwroz/audio_converter_21.jpg https://s19.postimg.org/fkft8eotv/audio_converter_22.jpg

Ну что ж, давайте подключать. Подключение до безобразия простое, вставить нужные провода куда надо и запитать от USB самого же телевизора. Индикатор вырвиглазный, прям мини фонарик.

Лучше повернуть его куда-то взад в стену или совсем заклеить, благо хоть когда ТВ выключен, то и он выключен. В настройках телевизора в разделе звук можно выбрать куда выводить звук, на Самсунг туда быстрее всего попасть через кнопку быстрых настроек.

Если выбран аудиовыход как на скриншоте, то звук в самом ТВ больше не идет, а при попытке регулировки громкости будет писать о том, что мы настроились на внешние динамики и теперь должны регулировать звук пультом от них.

Можно звук не переключать на внешние, они и так играют всегда как только воткнули, тогда будут играть одновременно и внешние динамики, и внутренние, причем во многих случаях будет идти эхо из-за времени конвертации цифры в аналог, эдакий эффект зала. Можно делать Mute встроенным колонкам или уменьшить их громкость до нуля, чтобы не скакал сбоку значок выключенного динамика. Но при просмотре особенно многоканальных фильмов лучше использовать и те, и другие колонки, телевизор хорошо передает средние частоты — речь, муз. центр выступает в роли саба и дает спецэффекты. При работе конвертер практически не греется.

У меня нет профессионального микрофона, поэтому я сделал все, что мог, при помощи обычного камкордера, чтобы передать вам разницу в звуке встроенных колонок и внешних. В реальности разница еще выше, чем на видео. Вам потребуются басовитые наушники или колонки, чтобы услышать разницу, в динамиках ноутбука или настольных пластиковых пищалках вы вряд ли что-то различите.

Это все, всем спасибо за внимание.

С наступлением эры цифровых телевизоров для огромного количества киноманов открылись широкие возможности по просмотру видео не на компьютере, а на экране ТВ. Все мы понимаем, что зачастую просмотр фильмов — это не только DVD или BD-диски, а чаще всего кино, скаченное из сети. Многие из нас помнят, как совсем недавно для подключения видеокарты компьютера к телевизору было необходимо использовать аналоговый видеокабель, который отдавал сомнительного качества сигнал и требовал отдельного звукового провода.

Счастливым обладателям современных LCD-телевизоров и новых видеокарт стал доступен новый интерфейс подключения компьютера к телевизору HDMI. Этот интерфейс хорош тем, что он является цифровым и помимо видео высокой четкости (HD) может нести в себе еще и цифровой звук (SPDIF). SPDIF

— это Sony-Philips Digital Interface Format или Sony-Philips Digital Interconnect Format — цифровой формат передачи звука. Применяется в большом количестве современной потребительской аудио и видеотехники, является бытовым аналогом стандарта AES/EBU, который используется в профессиональной технике.

Все современные звуковые компьютерные интерфейсы оснащены поддержкой SPDIF. Все современные видеоадаптеры для компьютера оснащаются портом HDMI. Бюджетные или ранние модели видеокарт комплектуются специальным переходником DVI-HDMI

. Чаще всего наличие порта HDMI в видеоадаптере подразумевает прямую связь с аудиоконтроллером и не требует дополнительных подключений, тогда достаточно просто в настройках указать цифровой выход звука, и в телевизоре появится картинка в сопровождении звука. Тоже самое касается и ноутбуков со встроенным HDMI.

Но когда HDMI подключается к видеокарте с использованием переходника, звук SPDIF в HDMI

приходится подавать вручную, с помощью специального кабеля SPDIF-HDMI. Этот кабель, как правило, поставляется в комплекте с переходником DVI-HDMI и подключается одним концом к материнской плате (в случае использования встроенного аудиоконтроллера) или звуковой плате в разъем SPDIF, а другим концом в видеокарту. Сразу отметим, что не все видеокарты с интерфейсом DVI оснащены специальным разъемом для подключения этого кабеля, поэтому сначала необходимо убедиться в его наличии.

После правильной установки соединительного кабеля «SPDIF_OUT — видеоадаптер

» можно быть уверенным, что сигнал со звуковой карты в HDMI видеокарты подан. Соединительный кабель SPDIF состоит из двух жил — Земля+Сигнал. Очень важно не перепутать их и подключить правильно, в противном случае работать ничего не будет, а в случае подключения сигнала или земли на «+5V» кабель может загореться и вывести из строя компоненты компьютера, поэтому тщательно проверяйте соответствие маркировки GRND и SPDIF на материнской плате. Черный провод — это GND (земля), второй провод может быть разных цветов, в любом случае он сигнальный и подключается к SPDIF_OUT.
Коннектор +5В на разъеме SPDIF оставляем пустым
. Разъем соединительного кабеля со стороны видеокарты стандартный и неправильно подключен быть не может.
После произведения всех несложных манипуляций с подключением кабеля SPDIF к видеокарте включаем компьютер, включаем телевизор, выбираем вход HDMI и подаем на него картинку, например, включаем фильм. Звук в этот момент будет идти из компьютерных колонок. Это означает, что в системе по умолчанию до сих пор выбран аналоговый источник звука. Чтобы сменить его на цифровой, нажимаем правой кнопкой мыши по значку аудиомикшера в системном трее, выбираем пункт «Устройства воспроизведения». В открывшемся окне выбираем нужный нам источник звука, в данном случае это Цифровой аудиовыход HDMI, нажимаем кнопку «По умолчанию» и применяем настройки. Если все сделано верно, то звук должен пропасть в колонках компьютера и появиться в телевизоре. Что нам и требовалось. Для того, чтобы еще раз убедить вас в необходимости внимательно подключать SPDIF-кабель к видеокарте, публикуем фотографию того, что может произойти в случае подключения сигнала на «+5V». В считанные секунды кабель раскаляется докрасна, и начинает гореть его обмотка. В данном случае испорченным оказался лишь кабель, но последствия могли быть непредсказуемыми. Будьте осторожны!
На сегодняшний день существует так много слотов и разъемов, что иногда трудно разобраться с одним из них. Так, часто возникают проблемы с покупкой нового девайса и подключением к нему каких-то дополнительных устройств. Сегодня мы узнаем все о S/PDIF — что это, для чего и зачем.

Способ 1: Подключить оптический кабель к материнской плате

Купить:

• звуковую плату с выходами spdif (коаксиальный и оптический);
• кабель;
• коннекторы.

Шаги:

• подключить провод к звуковой плате;
• на материнской плате найти разъём JSPD, JSPDIF или SPDIF_OUT;
• выбрать коннектор, подходящий по расположению пинов;
• надеть коннектор на свободный конец кабеля;
• подсоединить кабель к разъёму spdif на материнской плате;
• закрепить плату на системном блоке выходами наружу;
• подключить оптический кабель к выведенному Spdif Out выходу;
• выбрать устройством воспроизведения звуковую карту через меню громкости на мониторе.

OLYMPUS DIGITAL CAMERA

Области применения различных разъемов

Когда пользователь смотрит на компьютер, телевизор или же другое устройство, он должен понимать, для чего какой кабель используется. Также стоит понимать, какие бывают аудио кабели, для каких целей они чаще всего применяются и многое другое.

SPDIF out

По факту, этот разъём – одно большое название вида, который после разводится на множество других. Этот тип – самый распространенный, но и от этого самый старый. Именно поэтому его можно встретить только в:

• Домашних кинотеатрах;
• Аудиоплеерах;
• Автомагнитолах;
• Аудиоплеерах.

Такое подключение проходит в тот разъем, что обозначен на самой приставке. Коннектор выглядит чаще всего как привычный «тюльпан». Рассчитан он либо на 75 ОМ, либо же на 50 ОМ. Также можно использовать любой другой кабель, который имеет это же сопротивление, этот вариант возможен.

Обратите внимание! SPDIF out – это название одного типа. Далее этот разъем делится по проводам на коаксиальный, оптический и другие.

Digital audio out

Это оптический кабель, который, как правило, состоит из одной оболочки и сердцевины. Он принят в качестве стандарта для таких телевизоров, как LG, Samsung и многое другое. Он необходим для:

• Преобразования из светового сигнала в электрический;
• Его дальнейшая ретрансляция, причем проходит она без искажений;
• Прием сигнала от входящего устройства;
• Обратная подача сигнала в устройство.

Digital audio out работает по принципу стандартного аудио проводника, но при этом наличие оптических разъемов позволяет передать сигнал с телевизора на другие гаджеты по особенной акустике. При этом пользователь получает идеальный звук. Отчасти это получает и из-за того, что отсутствует какое-либо влияние на поля, реализуется специальная связь между устройствами, а также не генерируются электромагнитные излучения при передаче.

Coaxial разъем

Coaxial кабель и разъём под него – это самый редкий тип. Все из-за того, что он предполагает использование электричества для передачи сигнала. Он представляет собой круглый разъем, при этом встретить его можно очень редко на каких-либо устройства. Связано это с тем, что оптические разъёмы распространены намного больше, нежели коаксиальные. В 2021 году было именно так.

Встретить его можно на телевизорах, AV-ресиверах и усилителях. Если рассматривать телевизоры, но их редко где можно отыскать. Чаще всего именно такие подключения практически невозможно найти.

HDMI кабели очень распространены на компьютерах, а не на телевизорах. Ни чаще всего подключаются Blu-ray плееры, консоли или же каналы для спутниковое или же кабельного В, при этом, если телевизор поддерживает 4 К, то вообще с лёгкостью можно вывести это изображение через этот разъём.

У него отличный протокол, что его отличает от остальных подобных кабелей. Да, если коаксиальный и оптический кабели поддерживают и высокое разрешение, и качественную картинку, то протокол они не смогут выдержать ток, как надо. Именно этим кабели HDMI подключения отлично работают. Его также устанавливают многие разработчики популярных и даже топов компьютеров, телевизоров. Они транслируют связь сразу, без задержек, при этом нет никаких проблем с подключением. Только если количество проводов.

Это тип разъема чаще всего называют тюльпаном. Связано это прежде всего тем, что у него такая форма. RCA часто применяется в аудио технике, причем стандарт именуется композитным. Кабели подобные на стандартные, при этом они имеют компакт версию.

Провод имеет 3 разъёма. Первый необходим для того, чтобы передавать сигнал двухканального сигнала, еще один – для монофонического сигнала, окончательный сигнал нужен просто для расляции. Можно отметить, что этот провод можно назвать составляющим для остальных. Он часто бывает обжимным, что делает его еще удобнее. Такое подключение понадобится всем.

Способ 2: Подключить видеокарту DVI к материнской плате

Купить:

• кабель с SPDIF на HDMI;
• переходник с DVI на HDMI.

Перед покупкой лучше убедиться в наличии необходимых разъёмов на материнской плате и видеокарте.

Шаги:

• подсоединить провод в разъем SPDIF на видеокарте;
• две жилы кабеля подключить к разъёмам на материнской плате в соответствии с цветами: чёрный к GND (“земля”), второй, другого цвета — к SPDIF (“сигнал”);
• подключить к видеокарте переходник DVI-HDMI;
• включить компьютер и телевизор;
• в настройках меню громкости выбрать пункт “Устройства воспроизведения”;
• отметить цифровой источник звука и нажать ОК.

Рядом с коннекторами “земля” и “сигнал” находится “5V”.

Обычно самый первый в ряду, и часто отделяется от других пустым пином.

К нему ничего подключать нельзя, иначе провод загорится!

Сейчас редко применяют ухищрения с подключением внутренних кабелей, т.к. современные компьютеры оснащены Spdif Out выходами.

Более того, системы телевизоров и домашних кинотеатров уже способны извлекать звук из HDMI-каналов.

Поэтому формат S/PDIF в бытовой аудиотехнике используется всё реже.

В статье мы разобрали что такое SPDIF out на материнской плате. Рекомендую к прочтению: 10 лучших программ для диагностики компьютера и ноутбука

Аппаратная реализация SPDIF-подключения

Наибольшую популярность SPDIF получил в форме электрического кабельного подключения через разъем RCA. Он же «тюльпанчик» или «колокольчик». Если дальность передачи не превышает полуметра, то для подключения можно использовать самый обычный и первый попавшийся кабель RCA-RCA —точно такой же, каким подключалось большинство видеомагнитофонов к телевизору. Но гораздо правильнее подключать SPDIF специальным кабелем с сопротивлением 75 Ом. Его часто называют коаксиальным, вероятно, чтобы подчеркнуть специализированное назначение.

Spdif out на материнской плате

S/PDIF (Sony/Philips Digital Interface) – распространенный и стандартизированный интерфейс, предназначенный для передачи цифрового звука между доступными компонентами, звуковыми картами, ресиверами и аудиоаппаратурой. Изначально разъем предназначался для CD и DVD-плееров, способных проигрывать компакт-диски, с единственной целью – уменьшить количество требуемых проводов для качественного воспроизведения контента. И уже после производители домашних кинотеатров, телевизоров и остальной техники взяли новинку на вооружение. Причем и из-за компактности (единственный оптоволоконный кабель, устойчивый к помехам, способен заменить целую связку коннекторов), и из-за качества.

Важно!! S/PDIF прекрасно передает объемный звук и позволяет наслаждаться каждой секундой проигрываемого трека или воспроизводимого фильма.

Понятие

Интересно, что международный стандарт позволяет использовать вариант как S/PDIF, так и S/P-DIF. У него присутствует своя расшифровка, которая дает нам понять, кем был разработан данный стандарт. Sony/Philips Digital Interface Format хранит в себе набор параметров протокола с аппаратной реализацией. Он имеет возможность передавать цифровое звучание от первого аудиоустройства ко второму.

Рассматривая S/PDIF, мы разберемся с его физической и системной частью. Физический параметр дает возможно узнать, каким путем передается сигнал и по каким каналам, а системный — какой протокол используется.

Что такое S/PDIF OUT на материнской плате

Соответственно, S/PDIF OUT – разъем, частенько встречающийся на материнских платах компьютеров, с единственной целью – передавать цифровой аудиосигнал повышенного качества между разными устройствами и компонентами без обязательной, а иногда и неизбежной процедуры преобразования информации в аналоговый сигнал.

По сути, производители предлагают дополнить атмосферу развлечений на ПК с помощью сторонней аппаратуры, вроде колонок, поддерживающих формат 5.1 Dolby Digital или домашнего кинотеатра для полноты ощущений. В некоторых случаях S/PDIF незаменим, если сигнал с видеокарты невозможно вывести с помощью HDMI, а DVI не передает звук.

В таком случае достаточно воспользоваться докупить колонки с переходником, найти нужный выход на материнской плате (вскрывать крышку системного блока придется в любом случае; в некоторых случаях намного проще докупить внешнюю аудиокарту, способную выполнять ту же задачу, но в разы лучше), а после – настроить способ передачи звука.

Процедура займет каких-то 5-10 минут, а результат сразу же впечатлит – передовое качество без помех, долгого отклика или странного шипенья, известного при использовании некачественной аппаратуры.

В целом, S/PDIF вещь незаменимая, хотя и частично потерявшая былые позиции. Современные материнские платы хоть и поддерживают подобный интерфейс, но вот энтузиастов, обращающихся к S/PDIF, становится с каждым разом все меньше. И дело не в том, что мир перестал волноваться о качестве звука. А в количестве дополнительных решений и выходов, предлагающих те же функции, но без дополнительных настроек.

Как использовать оптический (S / PDIF) порт в Windows 10

Оптический выходной порт на ПК для многих является загадкой. Он находится в задней части вашего ПК и излучает постоянный красный лазерный луч, независимо от того, подключено ли к нему что-то или нет. Выглядит так, будто вы должны что-то подключить к этому, но что? Логически ответом является оптический аудиокабель, и здесь хорошо показано, как заставить его работать, с оговоркой, что его стало довольно неуклюже использовать в Windows 10 в последние годы.

Какой SPDIF лучше: коаксиальный или оптический

Информация передается одинаковая, при любом типе подключения. С этой точки зрения нет никакой разницы, как именно передавать S/PDIF — по электрике или по оптике. Электрическое соединение доступнее: найти лишний кабель RCA-RCA в бытовых запасах обычно проще, чем оптоволокно. С другой стороны, оптическое подключение TOSLINK меньше подвержено помехам и электрическим наводкам, поэтому может использоваться совместно с кучей прочей электрики, например, в автомобиле.

Оптоволокно более хрупкое, при укладке резкими углами и поворотами уместнее проложить коаксиальный кабель. Сматывать и хранить оптоволокно нужно широкой петлей, без перегибов.

По дальности действия победителя тоже нет — максимальная дистанция передачи заявлена в 10 метров для обоих вариантов подключения, а «оверклокеров», которые бы решили побить этот рекорд, не очень много. Хотя на дистанции от пяти метров выигрывает оптика — лазерный луч, в отличие от электросигнала, не затухает.

Как мне подключали SPDIF_OUT, И чем это закончилось.

Как мне подключали SPDIF_OUT, И чем это закончилось.

Сообщение alexs1973 » 28.05.2009 9:32

Значит так, шнурочек у меня не стоял, принёс комп в магазин (гарантия, пломбы), говорю, мужик ты мне только правильно поставь, концы не перепутай, он тестером потыкал, говорит всё нормально готово . Приношу комп домой, подключаю все дела, втыкаю питание, и о боги из компа повалил дым ! Нашел я книжку по матери, глянь, а там контакты нужные два их, имеют чуть левее брата, ещё один контакт, только питание на нем 5в. Ну, думаю пипец, видать один контакт на него подключили . Вскрываем в магазине, так и есть, красный контакт, на питание, провод сгорел в хлам, на остальном видимых повреждений нет. Сняли проводочки, уголёчки, включаем комп, не загружается, говорит ошибка диска. Говорят, приходите завтра, дело было вечером, перед закрытием. Прихожу с утра, они мне радостные такие, ничего не сгорело, всё пашет, а я, а что же он вчера не грузанулся? А зачем вы переключили в биосе, загрузку на второй винч (перед сборкой компа принёс им старый винт, попросил воткнуть вторым), я говорю, а причём здесь старый винт, на нём файла, на 70 гигов, системы нет, да и не трогал я биос, говорят, нет, наверное, переключил, и комп пытался с него грузанутся БРЕД. Короче всё пашет вот смотрите, шнурочек как оказалось, был ещё и цветами попутан, то есть красный SPDIF_OUT, оказался GND. Принёс домой, втыкаю звук есть , но не появилось других аудио устройств, и регулятор громкости SPDIF_OUT, не активный. Короче странная эта штука этот SPDIF_OUT, у всех по-разному, наверное, зависит от связки мамка-видюха. Теперь о грустном , после работы компа дома, часа три, просмотра, фильмов со старого винта, звук везде есть, видюха пашет, вроде ни чего не сгорело, выключаю комп, на пару часов. После включения черный экран, долгое думанье нажмите F1, система грузится, и опа старый винт исчез. Последующие перезагрузки и просмотр, в биосе результатов не принесли, винта нету. В магазине проверили, говорят, полетела считывающая головка. Вот теперь и думаю, может она полетела, что шнурок изначально не правильно подключали, на питание, и вообще что там могло ещё полететь или полетит. Что думаете, подскажите HELP.
