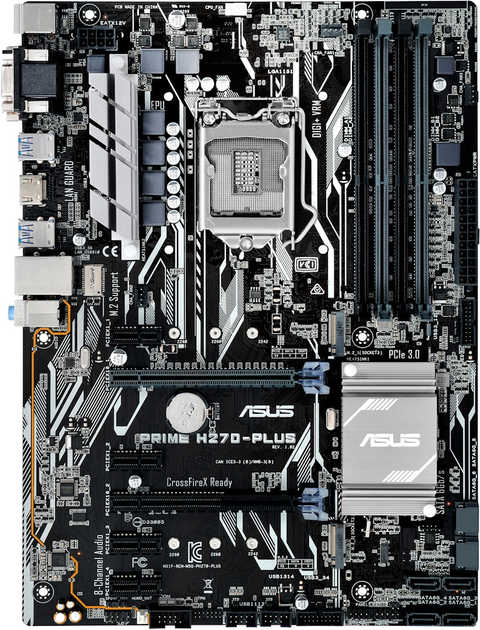

Материнская плата Asus Prime H270-Plus (s1151, Intel H270, PCI-Ex16)
Полнофункциональная материнская плата Asus Prime H270-Plus формата ATX, предназначенная для новой платформы Intel и базируется на системной логике H270.
Intel H270 Express – это новейший чипсет, оптимизированный для работы с процессорами Intel Core i7 / i5 / i3 / Pentium / Celeron 7-го поколения, устанавливаемыми в разъем LGA 1151. Он отличается высокой стабильностью, производительностью и пропускной способностью. Intel H270 поддерживает интерфейс M.2, а также позволяет использовать встроенное графическое ядро процессора.
Используя четыре линии PCI Express 3.0/2.0, интерфейс M.2 обеспечивает скорость передачи данных до 32 Гбит/с, он идеально подходит для подключения современных твердотельных накопителей
Интерфейс UEFI BIOS
В отличие от традиционных BIOS-систем ASUS UEFI BIOS обладает графическим интерфейсом с поддержкой мыши. Он имеет режимы для новичков и энтузиастов.
Режим EZ Mode
- Удобная настройка вентиляторов: гибкое управление вентиляторами системы охлаждения
- EZ XMP: быстро задействуйте профили XMP для разгона памяти
- Информация о SATA: отображает данные о портах SATA и подключенных к ним устройствах
- Настройка времени: легко задать системное время и дату с помощью одной лишь мыши
Режим Advanced
- GPU POST: подробная информация о видеокартах ASUS, установленных в системе
- Secure Erase: восстановление производительности SSD-накопителей
- Последние изменения: отслеживайте историю всех изменений в настройках и сохраняйте профили на USB-накопителе
- Переименование портов SATA: для быстрой идентификации подключаемых устройств
Игровой звук
- Экранирование
- Разделение аудиоканалов
- Аудиоконденсаторы премиум-класса
Непревзойденная стабильность — комплекс решений 5X Protection II обеспечивает непревзойденную надежность материнских плат ASUS, а строгие стандарты тестирования гарантируют их совместимость с огромным количеством компьютерных компонентов.
Обзор и тестирование материнской платы ASUS PRIME H270M-PLUS: достойный набор возможностей за свои деньги
Нет ничего удивительного в том, что далеко не всем современным пользователям нужны флагманские системы на Intel Z270 с процессором с разблокированным множителем. Многие предпочитают немного сэкономить и получить просто производительный и компактный ПК для домашнего использования. Именно для таких покупателей и был разработан чипсет Intel H270.
В данном обзоре мы рассмотрим материнскую плату ASUS PRIME H270M-PLUS. Она является очень интересным решением с ценником порядка $110 для сборки домашней компактной системы, не ориентированной на разгон, но при этом с отличным современным оснащением. Давайте же для начала взглянем на ее функциональные возможности.
Спецификация
Производитель и модель
ASUS PRIME H270M-PLUS
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого и седьмого поколения для платформы Intel Socket LGA1151
4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-2400 МГц (седьмое поколение процессоров Intel Core) или DDR4-2133 МГц (шестое поколение процессоров Intel Core)
1 x PCI Express 3.0 x16
1 x PCI Express 3.0 x4
2 x PCI Express 3.0 x1
1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe 3.0 x4)
1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; PCIe 3.0 x2)
6 x SATA 6 Гбит/с
Intel Optane Memory Ready
1 x Intel WGI219V (10/100/1000 Мбит/с)
8-канальный кодек Realtek ALC887
1 х 24-контактный разъем питания ATX
1 x 8-контактный разъем питания ATX12V
1 x разъем вентилятора CPU (4-контактный)
2 x разъема подключения системных вентиляторов (4-контактные)
Алюминиевый радиатор на чипсете
Алюминиевый радиатор на элементах подсистемы питания
Внешние порты I/O
1 х USB 3.0 Type-C
Внутренние порты I/O
2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0
2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0
128 Mбит Flash ROM UEFI AMI BIOS
PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0
ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки
Упаковка и комплектация
ASUS PRIME H270M-PLUS поставляется в стандартной картонной коробке с визуально приятным и информативным оформлением. Большая часть лицевой панели отведена под изображение самой материнской платы, а на сторонах упаковки расположена информация касательно ключевых технических характеристик продукта и его преимуществ.
Комплект поставки полностью соответствует невысокой стоимости новинки и включает в себя только самое необходимое, а именно:
- диск с драйверами и утилитами;
- набор бумажной документации;
- два кабеля SATA;
- набор крепежных винтов для накопителей M.2;
- заглушку интерфейсной панели.
Дизайн и особенности платы
Достаточно простая форма радиаторов и печатная плата коричневого цвета сразу выдают принадлежность новинки к сегменту недорогих решений. В целом ее дизайн простой и сдержанный, что и требуется от «рабочей лошадки», не претендующей на роль флагмана.
Что же касается компоновки и удобства сборки системы, то в глаза сразу бросается перпендикулярное расположение портов SATA 6 Гбит/с. Поэтому в случае установки габаритной видеокарты доступ к одному порту будет усложнен. К расположению остальных элементов претензий у нас не возникло. Вот только с подключением модулей памяти, основного кабеля питания и SATA-устройств следует быть предельно аккуратным, поскольку по краям правой стороны отсутствуют монтажные отверстия.
Взглянув на обратную сторону ASUS PRIME H270M-PLUS, можно отметить стандартную опорную пластину процессорного разъема, а также тот факт, что радиаторы системы охлаждения закреплены при помощи пластиковых клипс, что является распространенным решением для материнских плат, не предназначенных для разгона и не подверженных высоким нагрузкам.
В нижней части платы расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, джампер сброса CMOS, разъем подключения системного динамика, порт COM, а также колодка подключения фронтальной панели. Дополнительно отметим три колодки активации портов USB: две USB 2.0 и одну для USB 3.0. Всего на плате силами чипсета Intel H270 реализована поддержка четырех внутренних портов USB 2.0 и двух внешних. Что же касается USB 3.0, то их семь: четыре внутренних и три внешних, один из которых выполнен в формате USB Type-C.
Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260 и M.2 2280) и шестью портами SATA 6 Гбит/с. Ввиду достаточно большого количества интерфейсов дисковой подсистемы и недостаточного количества свободных чипсетных линий, при установке SATA M.2-накопителя первый слот M.2 Socket 3 («M.2_1») делит пропускную способность с портом SATA 6 Гбит/с («SATA_1»), а второй слот M.2 Socket 3 («M.2_2») делит пропускную способность с портом «SATA_6».
Системная плата ASUS PRIME H270M-PLUS оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2400 МГц (седьмое поколение процессоров Intel Core) или до 2133 МГц (шестое поколение процессоров Intel Core). Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.
Дополнительно отметим вторую колодку подключения выносной панели с портами USB 3.0 и порт TPM.
Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов, один из которых отводит тепло от чипсета Intel H270, тогда как второй накрывает элементы подсистемы питания CPU. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 34°C;
- радиатор на элементах подсистемы питания процессора – 39°C;
- дроссели подсистемы питания – 55°C.
Как видим, проблем с перегревом в процессе работы возникнуть не должно, учитывая отсутствие возможности разгона, а значит, и экстремальных нагрузок.
Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400BT. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы.
Для расширения функциональности ASUS PRIME H270M-PLUS у пользователя есть в распоряжении четыре слота:
- PCI Express 3.0 x16;
- PCI Express 3.0 x1;
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (в режиме x4).
Поскольку чипсет Intel H270 не поддерживает распределение линий между слотами PCI Express 3.0 x16, то к процессору подключен только верхний, тогда как пропускная способность нижнего ограничена четырьмя чипсетными линиями. При этом у пользователя есть возможность установить две видеокарты в режиме AMD CrossFireX, однако схема их работы (х16+х4) не позволит в полной мере раскрыть потенциал подобной связки.
Возможности Multi I/O возложены на микросхему NUVOTON NCT5539D, которая обеспечивает работу портов COM и PS/2, а также мониторинг.
Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V.
Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887. Она включает в себя аудиоконденсаторы Nichicon, а также технологию экранирования от наводок других комплектующих при помощи защитной полосы. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы.
ASUS Материнская плата ASUS PRIME H270-PLUS PRIME H270-PLUS
Плюсы: Возможность установки режима работы куллера в биосе на Silent(тихий). Также порадовала возможность установки множителя процессора через биос. Два гигабитных сетевых разъёма. Корректная работа Wake-on-Lan.
Минусы: При выполнении моих задач не заметил.
Коммент: Брал в первую очередь для того, чтобы заменить старый дряхлый роутер на нормальную машинку, с адекватным энергопотреблением. Для своих задач справляется на ура. После колдовства в биосе он вообще у меня не слышен. Установлен Centos, при обычной работе: 1) 06:08:47 up 8 day, 2:07, 1 user, load average: 0.11, 0.14, 0.06 2) acpitz-virtual-0 Adapter: Virtual device temp1: +27.8°C (crit = +106.0°C) temp2: +29.8°C (crit = +106.0°C) coretemp-isa-0000 Adapter: ISA adapter Core 0: +37.0°C (high = +87.0°C, crit = +105.0°C) coretemp-isa-0001 Adapter: ISA adapter Core 1: +29.0°C (high = +87.0°C, crit = +105.0°C) Раздаёт Wi-Fi семи устройствам(внешний модуль Wi-Fi) плюс со второго RG-45 подключение на стационарный ПК без потери скорости.
Плюсы: Малое потребление энергии. Хорошие вычислительные показатели, не тормозит.
Минусы: Малость шумновата. Нет USB 3.0, но это не критично.
Коммент: За свои деньги для Mini-ITX плата достойная. До этого работал и на GA-C847N , разница у них не заметил. Т.к. разница в 0,4 Гц.
Плюсы: Материнка первого класса с топовым целероном, лучшее применение — шлюз/домашний сервер использую с VMWare esxi 5.5 в качестве гипервизора, встроенный процессор поддерживает всё, что нужно для виртуализации UPD: на ура завелась с 16ГБ озу на 1600мгц!
Минусы: Не обнаружено
Коммент: Встроенный процессор по мощности догоняет средний i3, при TDP 17W.

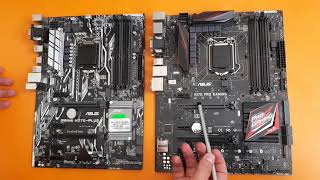

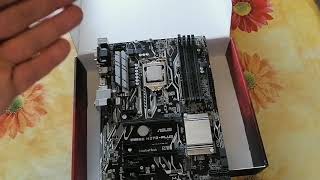

Обзоры ASUS материнской платы ASUS PRIME H270-PLUS PRIME H270-PLUS
Информация в описании модели носит справочный характер. Всегда перед покупкой уточняйте характеристики и комплектацию товара у менеджера выбранного вами интернет-магазина.
Материнская плата ATX ASUS PRIME H270-PLUS
ASUS PRIME H270-PLUS сертифицирован для продажи в России. Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание не является публичной офертой.
