Обзор и тестирование материнской платы ASUS M5A97 R2.0

Материнская плата ASUS M5A97 R2.0, как нетрудно догадаться по ее названию, основана на микросхеме северного моста AMD 970, которая дополнена традиционным южным мостом AMD SB950. Она предназначена для работы в тандеме с процессорами семейств AMD Phenom II, AMD Athlon II и AMD FX для разъема Socket AM3+, тепловой пакет которых не превышает 140 Вт. На момент написания обзора, данная модель предлагается в рознице в среднем за $95 – 105, что не так много за довольно-таки неплохое и современное оснащение. Как мы знаем, южный мост AMD SB950 не поддерживает современный интерфейс USB 3.0, однако производитель позаботился о покупателе и оснастил тестируемую модель четырьмя соответствующими портами при помощи контроллера ASMedia ASM1042A. Давайте же взглянем, какие еще возможности она способна предложить своему покупателю.

Спецификация материнской платы ASUS M5A97 R2.0:

M5A97 R2.0 (rev 1.0)

Микросхемы северного и южного мостов

AMD 970 + AMD SB950

AMD Phenom II / AMD Athlon II / AMD Sempron (Socket AM3)

AMD FX (Socket AM3+)

Частота используемой памяти

2133* / 1866 / 1600 / 1333 / 1066 МГц

4 x DDR3 DIMM-слота с поддержкой до 32 ГБ памяти

2 x PCI Express 2.0 x16

2 x PCI Express 2.0 x1

AMD SB950 поддерживает:

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 5, RAID 10

1 x Realtek RTL8111F (10/100/1000 Мбит/с)

Кодек Realtek ALC887

24-контактный разъем питания ATX

8-контактный разъем питания ATX12V

1 x разъем вентилятора CPU (4-контактный)

3 x разъема подключения системных вентиляторов (4-контактные)

Алюминиевый радиатор северного моста

Алюминиевый радиатор южного моста

Алюминиевый радиатор на элементах подсистемы питания процессора

Внешние порты I/O

1 x Optical S/PDIF out

6 x аудиопортов

2 х PS/2 (для подключения мышки и клавиатуры)

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-контактный)

3 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

6 x SATA 6 Гбит/с

1 х кнопка «USB BIOS Flashback»

1 х кнопка «DirectKey»

1 х разъем DRCT

1 x коннектор вывода звука на переднюю панель

1 x блок коннекторов передней панели

1 x джампер для сброса CMOS

64 Mбит Flash ROM UEFI AMI BIOS

ACPI 5.0, SM BIOS 2.7, PnP 1.0a, DMI 2.0

брошюра с описанием гарантии

диск с драйверами и утилитами

2 x кабеля SATA

1 х заглушка интерфейсной панели

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

Материнская плата ASUS M5A97 R2.0 поставляется в коробке из плотного картона с откидывающейся крышкой. Ее оформление выполнено в темных и желтых оттенках. На лицевой стороне отмечена поддержка технологии Dual Intelligent Processors. Дополнительно здесь можно обратить внимание на логотип компании-производителя и на поддержку ряда фирменных технологий.

На обратной стороне коробки, помимо изображения новинки и ее кратких характеристик, расположено описание ключевых преимуществ, а именно:

• Dual Intelligent Processors – плата оснащена двумя интеллектуальными чипами: энергетическим процессором (Energy Processing Unit – EPU) и TurboV-процессором (TurboV Processing Unit – TPU), что позволяет производить тонкую оптимизацию работы системы в зависимости от текущих потребностей пользователя.
• Network iControl – при помощи комплектного ПО можно в режиме реального времени контролировать сетевую активность ПК, а также устанавливать каждой программе приоритет на доступ к сетевым ресурсам.
• USB 3.0 Boost – для ускорения работы интерфейса USB 3.0 реализована поддержка протокола UASP.
• Fan Xpert – интеллектуальная система управления вентиляторами, позволяющая добиться эффективного охлаждения компьютера при минимальном уровне шума.
• AI Suite 2 – в комплекте с материнской платой поставляется фирменное ПО, при помощи которого можно производить тонкую настройку ряда параметров системы, не заходя в BIOS.
• Remote GO! – предназначена для связи компьютера с другими устройствами в домашней сети по беспроводному соединению и предоставляет возможность транслировать видео с компьютера на DLNA-совместимый телевизор или использовать планшет (смартфон) для удаленного управления настольным ПК, а также простой способ обмена файлами между ПК и мобильными устройствами.

Комплект поставки ASUS M5A97 R2.0 включает в себя только самые необходимые аксессуары, что неудивительно для доступного решения. В его состав вошли:

• диск с драйверами и утилитами;
• инструкция пользователя;
• два SATA-шлейфа;
• заглушка интерфейсной панели.

Дизайн и особенности платы

Материнская плата ASUS M5A97 R2.0 разработана в формате ATX (305 х 229 мм) на текстолите темно-коричневого цвета. Сдержанный дизайн приятно разбавлен голубыми и синими оттенками в оформлении, благодаря чему модель выглядит весьма привлекательно.

Что же касается компоновки набортных элементов, то производитель постарался учесть все возможные проблемы, с которыми могут столкнуться пользователи. Так, DIMM-слоты хоть и оборудованы защелками с обеих сторон, но расположены на достаточном удалении от слота PCI Express x16, а значит, вам не придется отключать видеокарту для замены модулей оперативной памяти.

Несмотря на перпендикулярное расположение портов SATA 6 Гбит/с, длинные двухслотовые видеокарты не смогут затруднить к ним доступ, однако трехслотовый графический ускоритель отнимет у вас один или два порта из шести доступных.

Еще один нюанс, который стоит учесть во время сборки, заключается в отсутствии крепежных отверстий на правой стороне печатной платы, что потребует от вас определенной осторожности при подключении накопителей и основного кабеля питания.

На обратной стороне печатной платы находится только опорная пластина процессорного разъема. Также отметим, что только один из трех радиаторов (на микросхеме северного моста) закреплен при помощи винтов, тогда как остальные два – при помощи пластиковых клипс.

В нижней части печатной платы ASUS M5A97 R2.0 расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF Out, разъемы COM и TPM, джампер для сброса CMOS, а также колодка подключения фронтальной панели. Дополнительно отметим три колодки для активации портов USB 2.0. Всего на новинке силами южного моста AMD SB950 реализована поддержка двенадцати портов USB 2.0: шести внутренних и шести на интерфейсной панели.

Отдельного внимания заслуживает разъем DRCT, который позволяет подключить дополнительную кнопку для перехода в BIOS и вынести ее, к примеру, на фронтальную панель корпуса, а также кнопка для быстрого обновления прошивки BIOS − «USB BIOS Flashback».

Возможности организации дисковой подсистемы представлены шестью портами SATA 6 Гбит/с, для которых присутствует поддержка массивов RAID 0, RAID 1, RAID 5 и RAID 10. Работа всех интерфейсов реализована силами южного моста AMD SB950.

Системная плата ASUS M5A97 R2.0 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с обеих сторон. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах от 1333 до 1866 МГц в номинальном режиме и до 2133 МГц в разгоне. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно практически для любых поставленных задач.

Также отметим размещенную рядом колодку подключения выносной панели с портами USB 3.0 и кнопку «MemOK!», которая позволяет автоматически подобрать необходимые параметры работы оперативной памяти для успешного старта системы. Здесь же установлена кнопка быстрого перехода в BIOS – «DirectKey».

Что же касается USB 3.0, то все четыре интерфейса (два внутренних и два внешних) функционируют благодаря контроллеру ASMedia ASM1042A.

Система охлаждения рассматриваемой платы состоит из трех алюминиевых радиаторов: первый накрывает элементы подсистемы питания процессора, второй способствует охлаждению северного моста AMD 970, в то время как третий охлаждает южный мост AMD SB950. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения южного моста AMD SB950 – 38,5°C;
• радиатор охлаждения северного моста AMD 970 – 44,5°C;
• радиатор охлаждения элементов подсистемы питания процессора – 41,7°C;

Полученные результаты подтверждают эффективность системы охлаждения и позволяют надеяться на хороший разгонный потенциал данной модели.

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ASP0903С. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются надежные твердотельные конденсаторы и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

Возможности расширения функциональности модели ASUS M5A97 R2.0 представлены шестью слотами:

1. PCI Express 2.0 x16 (в режиме х16);
2. PCI Express 2.0 x1;
3. PCI Express 2.0 x1;
4. PCI Express 2.0 x16 (в режиме х4);
5. PCI;
6. PCI.

Как видим, подобная конфигурация разъемов располагает к установке одной либо двух видеокарт (в режиме AMD CrossFireX), однако во втором случае схема распределения линий х16+х4 не позволит в полной мере раскрыть потенциал связки из пары графических ускорителей.

Возможности Multi I/O обеспечены микросхемой ITE IT8721F, которая управляет работой системных вентиляторов, портами COM и PS/2, а также осуществляет мониторинг.

Работа четырех портов USB 3.0 реализована силами контроллера ASMedia ASM1042A.

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111F. А фирменная утилита Network iControl поможет управлять сетевыми ресурсами в режиме реального времени.

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

На интерфейсную панель модели ASUS M5A97 R2.0 выведены следующие порты:

• 2 x PS/2 (для клавиатуры и мышки);
• 1 x LAN (RJ45);
• 2 x USB 3.0;
• 6 x USB 2.0;
• 1 x Optical S/PDIF out;
• 6 x аудиопортов.

Интерфейсная панель новинки предоставляет пользователю отличные возможности по подключению самой разнообразной периферии. Судите сами: в наличии не только большое количество портов USB, но и возможность вынести на заднюю панель корпуса порт COM и удобное подключение многоканальной акустики.

Материнская плата ASUS M5A97 R2.0 оснащена четырьмя 4-контактными разъемами для подключения вентиляторов: один служит для питания системы охлаждения процессора, тогда как три других предназначены для подключения системных вертушек.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования.

«EZ Mode», в котором все необходимые настройки сгруппированы на одном экране.

Либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам.

Все связанные с разгоном системы настройки находятся во вкладке «Ai Tweaker».

Множитель частоты памяти позволяет устанавливать скорость подключенных модулей в пределах от 800 до 1600 МГц для используемого процессора. В случае установки модели серии AMD FX, ряд доступных значений увеличится.

Также при необходимости можно получить доступ к регулировкам задержек памяти.

Для увеличения стабильности при разгоне могут послужить настройки напряжений на ключевых компонентах.

Настройки, необходимые для разгона и оптимизации системы, сведены в таблицу:

Обзор материнской платы ASUS M5A97 R2.0

Платформа Socket AM3+ по-прежнему остается привлекательным вариантом для пользователей, желающих по сходной цене обзавестись современной системой с актуальным набором опций. Материнские платы с данным процессорным разъемом обеспечивают максимальную функциональность за свои деньги. Оснащение и возможности платы ASUS M5A97 R2.0 стоимостью $85 – наглядное подтверждение того, что в среднем ценовом сегменте AMD вполне по силам предложить достойную альтернативу решениям основного конкурента.

ASUS M5A97 R2.0 использует классическую цветовую схему для ординарных моделей материнских плат тайваньского производителя – темная печатная плата, а также окрашенные в черный и различные оттенки синего коннекторы и элементы системы охлаждения.

Общая компоновка устройства типична для плат с чипсетами, состоящими из двух функциональных блоков. Микросхема северного моста AMD 970 расположена в центральной части и прикрыта крупным алюминиевым радиатором. Чип южного моста AMD SB950, отвечающий за периферийную «обвязку», размещен за слотами расширения, рядом с коннекторами SATA.

Плата выполнена в форм-факторе ATX и имеет габариты 305×229 мм. Уменьшенная ширина PCB, хотя и делает устройство в целом компактнее, сказывается на удобстве крепления платы в системном блоке. Дело в том, что вместо девяти фиксирующих винтов в данном случае используются только шесть. Один край PCB не дотягивается до стандартных стоек с винтовым креплением, потому при подключении кабеля питания ATX, а также использовании коннекторов SATA и DIMM следует быть аккуратнее, стараясь проводить манипуляции без излишнего усилия, не перегибая текстолит.

ASUS M5A97 R2.0 имеет на борту четыре слота для модулей памяти, позволяющие нарастить общий объем ОЗУ до 32 ГБ. Заявлена поддержка DDR3 1066/1333/1600/1886/2133 (OC), однако этим перечень возможных режимов не ограничивается. Коннекторы имеют двухстороннюю фиксацию, но нижний край расположен на достаточном удалении от первого слота PCI Express x16, а потому видеокарта не будет помехой для манипуляций с модулями ОЗУ.

Сразу отметим поддержку функции MemOK!, упрощающую процесс первоначальной «притирки» нового комплекта памяти. Если после установки модулей возникают сложности со стартом, нажатием лишь одной кнопки с большой вероятностью удастся получить работоспособный частотный режим и значения таймингов для конкретного комплекта ОЗУ.

Силовая подсистема организована по шестифазной схеме (4+2). Элементы MOSFET прикрыты достаточно крупным радиатором, площадь рассеивания которого заметно увеличена за счет особой формы профиля. Высота охладителя не превышает 30 мм, потому не скажется на удобстве монтажа габаритных процессорных кулеров.

Для подачи дополнительного питания предусмотрен восьмиконтактный разъем ATX12V. Плата не имеет каких-либо ограничений в отношении используемых процессоров – поддерживаются модели с AM3/AM3+ c TDP до 125 Вт включительно.

Плата имеет шесть слотов расширения. Прежде всего, отметим пару полноформатных PCI Express x16, которые имеют различный окрас разъемов, и сделано это неспроста. Первый (синий) всегда работает с максимально скоростном режиме x16, тогда как возможности второго коннектора черного цвета ограничены режимом x4.

Чипсет AMD 970 официально не поддерживает режимы с мультиадаптерными графическими конфигурациями. Однако производителей материнских плат такие ограничения не останавливают. Они готовы гарантировать работоспособность пары видеокарт в CrossFireX. Неудивительно, что ASUS M5A97 R2.0 позволяет одновременно использовать два адаптера с чипами AMD. Впрочем, пропуская способность первого слота PCI Express x16 остается неделимой, потому система с парой Radeon HD будет работать в режиме «х16+x4». SLI-связки в подобной ситуации не поддерживаются, это уже прерогатива моделей на AMD 990FX с большим количеством доступный линий PCI Express.

Для подключения дополнительной периферии на плате также имеется по два PCI-E x1 и PCI, при этом расположены они таким образом, что даже при организации CrossFireX-режима с двухслотовыми видеокартами, доступными останутся по одному свободному коннектору разных типов.

Для организации дисковой подсистемы на плате предусмотрено шесть SATA-разъемов, которые имеют одинаковый окрас. И это неудивительно. Южный мост SB950 для всех шести каналов обеспечивает режим SATA 6 Гб/c, потому в цветовой дифференциации просто нет необходимости. Интегрированный контроллер не только позволяет использовать максимально возможную скорость передачи данных по этому интерфейсу, но и дает возможность создавать RAID уровней 0,1, 5 и 10.

Напомним, что чипсеты для платформы Socket AM3+ все еще не имеют поддержки USB 3.0. Вместе с тем, сейчас довольно сложно представить материнскую плату среднего уровня, которая не позволяет подключать устройства с помощью данной скоростной шины. ASUS M5A97 R2.0 располагает парой дополнительных контроллеров ASMedia ASM1042, каждый из которых обеспечивает поддержку двух портов USB 3.0. В данном случае два разъема расположены на интерфейсной панели, еще один внутренний коннектор – на PCB.

Фирменная функция USB BIOS Flashback позволяет перепрошиться на новую версию, не требуя загрузки операционной системы или даже входа в UEFI. Все что необходимо сделать – записать на USB-накопитель файл с прошивкой, предварительно переименовав его согласно требований (для данной модели платы – «M5A97R20.CAP»), установить флешку в определенный разъем USB (указан в руководстве) и на три секунды нажать кнопку BIOS Flashback на плате. По завершению прошивки расположенный рядом с кнопкой активации функции светодиодный индикатор погаснет – процесс обновления завершен.

Мы рассматривали устройство из достаточно свежей поставки, потому плата уже изначально имела прошивку 1302, которая позволяет без проблем работать с любыми процессорами для платформы Socket AM3+. Поддержка обновленных чипов AMD FX из семейства Vishera появилась в 1006, потому для плат, с более ранними версиями BIOS (если таковые еще остались на рынке), возможно, потребуется ее обновление.

Достаточно неожиданно было увидеть на плате коннектор TB_Header, который необходим для подключения дополнительного внешнего контроллера Thunderbolt, представляющий собой плату расширения с интерфейсом PCI-Express x4. Ранее этот разъем можно было встретить лишь на нескольких топовых моделях ASUS.

Оснастив плату отдельной кнопкой DirectKey, производитель не двузначно дает понять, что данную модель вполне можно рассматривать, как недорогую платформу для начинающего энтузиаста. Возможность гарантированно зайти в UEFI без ожидания подходящего момента и многократного нажатия клавиши «Del», дорогого стоит для тех, кто любит экспериментировать с настройками своей системы.

Размещение разъемов для подключения вентиляторов несколько непривычно. Три из них скучены у верхней кромки платы. Причем, в данном случае центральный предназначен для подключения вентилятора процессорного кулера, а крайние – для корпусных. Еще один коннектор для подсоединения пропеллера вынесен ближе к интерфейсной панели.

Для управления оборотами трех вентиляторов, закрепляемых в корпусе, используется один канал, потому регулировать их обороты средствами платы можно только одновременно. Тут уж ничего не поделаешь – издержки класса. Если же возникнет необходимость управлять ими по отдельности, без реобаса не обойтись.

Интерфейсная панель не перегружена экзотическими разъемами, хотя все необходимое на своих местах. Два коннектора PS/2, целых шесть портов USB 2.0, пара скоростных USB 3.0, а также розетка Ethernet. Для подключения акустики предусмотрена полноценная шестиразъемная колодка, позволяющая избежать всевозможных ухищрений даже при подключении восьмиканального комплекта. Кроме того, на панели имеется цифровой оптический аудиовыход S/PDIF, позволяющий снять все потенциальные вопросы с подключением акустики.

Комплект поставки

В комплекте с платой поставляются лишь самые необходимое: руководство пользователя, брошюра с описанием некоторых фирменных технологий, диск с драйверами и ПО, два кабеля SATA, а также заглушка на заднюю стенку корпуса.

Графическая оболочка UEFI от ASUS привычно хорошо структурирована и позволяет выполнить довольно тонкую настройку системы. Количество доступный опций, возможно не так широко, как у специализированных моделей для энтузиастов, но если гоняться за мировыми рекордами вы не планируете, имеющихся возможностей будет более, чем достаточно.

Напряжение на процессоре можно изменять в диапазоне -0,3 В до +0,5 В, тогда как напряжение питания модулей памяти регулируется в пределах 1,2–2,2 В с шагом 0,00625 В. Можно подрегулировать питание северного и южного мостов, шины HT. В перечне доступных для изменения задержек ОЗУ «всего» около 15 опций. Мало? Если вы целенаправленно и осознанно настраивали более пяти базовых таймингов, смело требуйте от производителя платы ачивку «требовательный энтузиаст».

В общем, доступный инструментарий для тюнинга характерен для плат среднего ценового диапазона. Без особенных излишеств, но в то же время и без существенных ограничений.

Для настройки параметров из операционной системы можно воспользоваться набором фирменных приложений AI Suite II.

Разгон

Исследуя возможности платы для разгона процессора, мы использовали AMD FX-4100 – принадлежащую первому поколению чипов Bulldozer, четырехъядерную модель с базовой частотой 3,6 ГГц. Начальный этап – наиболее простой метод, не требующий даже запуска UEFI. Воспользовавшись функцией TurboV EVO, базовый разгон принес 3888 МГц.

Для почина неплохо, но форсированием это даже не назовешь, так, баловство. Задействовав опцию «Экстремальный разгон», после нескольких итераций автоматического подбора оптимального режима, с помощью чипа TPU плата разогнала процессор до 4338 МГц (18х241 МГц).

Это уже довольно неплохой результат. Прирост производительности в данном случае уже вполне будет ощутим. Что характерно, система повышает базовую частоту системной шины, не используя возможности разблокированного процессорного множителя AMD FX.

В ручном режиме несложно задействовать все преимущества подобных CPU. Без увеличения напряжения питания FX-4100 стабильно работал в режиме 22×200 МГц, т.е. на 4400 МГц. На частоте 4500 МГц при высокой нагрузке возможны сбои. После увеличении вольтажа до 1,45 В порог стабильности работы процессора повысился до 4700 МГц.

Здесь также важно активировать в UEFI режим компенсации проседания напряжения питания (CPU Load Line Callibration), изменив этот параметр с Auto на Enabled. Иначе, при максимальных нагрузках напряжение будет снижаться несколько больше желаемого. Ну, и конечно, стоит позаботиться об эффективном охлаждении процессора. Коробочного кулера для подобных экспериментов точно окажется недостаточно.

Мы не откроем большой секрет, если скажем, что возможности подсистемы памяти во многом зависят от того, как сработается связка материнской платы с конкретным комплектом. Номинальные режимы зачастую достигаются довольно легко, а вот работа на повышенных частотах требует определенного везения. Конечно, если уделять этому моменту особое внимание. В случае с ASUS M5A97 R2.0 основной тестовый комплект стабильно работал на штатных для него 2133 МГц, тогда как 2400 МГц не покорялись ему при любых значениях таймингов и увеличения питающего напряжения. В то же время 4-гигабайтовый набор DDR-2000 от Kingston (KHX2000C9AD3W1K2/4GX) стабильно работал на 2400 МГц при 11-11-11-32 и 1,65 В.

Нагрев

Радиатор, установленный на элементах силовой подсистемы, в режиме покоя прогревался лишь до 43 °С, тогда как под нагрузкой его температура повышалась до 55 °С. Алюминиевая конструкция, закрепленная на MOSFET – очень полезная опция, особенно для систем со слабой вентиляцией внутри корпуса, которые к тому же используются не только в штатном режиме.

Радиатор на чипе северного моста прогревался до 60 °С – длительное время удерживать палец на охладителе проблематично. Напомним, что TDP чипсета AMD 970 составляет почти 14 Вт. Это довольно существенное значение, потому нагрева чипа никак не избежать и от конкретной модели платы здесь мало что зависит. Достаточно крупный охладитель позволяет удерживать температуру северного моста в приемлемых пределах. Значительно более компактного радиатора, установленного на чипе южного моста вполне достаточно, чтобы температура этой микросхемы не превышала 42 °С.

Итоги

ASUS M5A97 R2.0 – функциональная модель среднего уровня для платформы Socket AM3+. Для своей цены плата имеет отличное оснащение. Здесь фактически нет ничего лишнего, никаких экзотических котроллеров, за которые часто приходится переплачивать. Упорядоченный набор опций первой необходимости плюс полезные фирменные функции для оперативной настройки памяти, автономной перепрошивки и гарантированного запуска UEFI. Хороший инструментарий для разгона открывает возможности для тюнинга системы, а массивные охладители на элементах VRM и чипсете позволяют смелее добавлять порой столь необходимых мегагерцев.

Понравилось

Процессор (CPU) для в городе Ивано-Франковск

➤ Подобраны товары из категории процессоры (cpu) подходящие для . Есть скидки по промокоду sidex250, процессор (cpu) для купить по акционной цене с доставкой или самовывозом в городе Ивано-Франковск, без предоплаты. Обязательно перед покупкой используйте промокод! Доставка в Ивано-Франковск.

Перед тем как купить процессор (cpu) для уточните совместимость у производителя. Выбирайте доставку или самовывоз в городе Ивано-Франковск . Контакты — Ивано-Франковск.

Продолжение ожидания Bulldozer. Обзор материнских плат ASUS M5A97 EVO и ASUS M5A99X EVO на новых чипсетах AMD

В одном из предыдущих обзоров мы рассказали о системной плате ASUS Crosshair V Formula для процессоров AMD AM3+, основанной на флагманском наборе системной логики 9-й серии — AMD 990FX. Существенных отличий в функциональности и быстродействии нового чипсета от предшественника мы так и не обнаружили, но сама плата оставила самое приятное впечатление благодаря отличному разгонному потенциалу, множеству фирменных особенностей и хорошему быстродействию. Однако, высокая цена существенно сокращает целевую аудиторию потенциальных покупателей. Для тех бережливых пользователей, которые не могут позволить себе флагманское решение, но желают приобрести надежный и качественный продукт, компания ASUS предлагает материнские платы для будущих процессоров Zambezi в исполнении Socket AM3+ — M5A97 EVO и M5A99X EVO, основанные на наборах системной логики AMD 970 и AMD 990X соответственно.

Различия между этими чипсетами минимальны, они заключаются в отсутствии официальной поддержки конфигураций AMD CrosFireX и NVIDIA SLI у AMD970, в то время как AMD 990X позволяет организовывать конфигурации multiGPU, разделяя 16 линий PCI-E 2.0 поровну между двумя графическими акселераторами. Подробные технические характеристики участниц тестирования представлены в таблице.

Модель	ASUS M5A97 EVO	ASUS M5A99X EVO
Чипсет	AMD 970 + SB950	AMD 990X + SB950
Процессорный разъем	Socket AM3+	Socket AM3+
Процессоры	Socket AM3+ AMD FX Socket AM3 Phenom II, Athlon II	Socket AM3+ AMD FX Socket AM3 Phenom II, Athlon II
Память	4 DIMM DDR3 SDRAM 1066/1333/1600/1866/2000/2133(OC), 32 Гбайт максимум	4 DIMM DDR3 SDRAM 1066/1333/1600/1866/2000/2133(OC), 32 Гбайт максимум
Слоты PCI-E	1x PCI Express 2.0 x16 1x PCI Express 2.0 x16@x4 2x PCI Express 2.0 x1	2x PCI Express 2.0 x16@(16+0, 8+8) 1x PCI Express 2.0 x16@x4 2x PCI Express 2.0 x1
Слоты PCI	2	1
Количество подключаемых вентиляторов	4 (2x 4pin, 2x 3pin)	5 (2x 4pin, 3x 3pin)
Порты PS/2	1	1
Порты USB	14x 2.0 (8 разъемов на задней панели) 4х 3.0 (2 разъема на задней панели, ASMedia 1402)	14x 2.0 (8 разъемов на задней панели) 4х 3.0 (2 разъема на задней панели, ASMedia 1402)
ATA-133	–	–
Serial ATA	6x SATA 6 Гбит/с (SB950)	6x SATA 6 Гбит/с (SB950) 2x SATA 3 Гбит/с (JMB362)
eSATA	2х eSATA 3 Гбит/с (JMB362)	1х eSATA 3 ГБит/с, 1x Power eSATA 3 ГБит/с (JMB362)
RAID	0, 1, 5, 10, JBOD (SB950)	0, 1, 5, 10, JBOD (SB950)
Встроенный звук	Realtek ALC892 (7.1, HDA)	Realtek ALC892 (7.1, HDA)
S/PDIF	Оптический	Оптический
Встроенная сеть	1х Realtek RTL8111E (Gigabit Ethernet)	1х Realtek RTL8111E (Gigabit Ethernet)
FireWire	2x VIA 6308P (1 разъем на задней панели)	2x VIA 6308P (1 разъем на задней панели)
LPT	–	–
COM	1 (на плате)	1 (на плате)
BIOS/UEFI	AMI UEFI	AMI UEFI
Форм-фактор	ATX	ATX
Размеры, мм	305 x 244	305 x 244
Дополнительные возможности	EPU, MemOK!, TPU	NVIDIA SLI, EPU, MemOK!, TPU

ASUS M5A97 EVO

Комплект поставки

Системную плату ASUS M5A97 EVO можно отнести к средней ценовой категории, упаковка и комплект поставке полностью соответствуют рыночному позиционированию продукта. Картонная коробка имеет стандартные размеры, её дизайн отличается строгостью. Крышка несет информацию о названии, модели и несколько логотипов фирменных технологий.

Обратная сторона содержит техническую спецификацию платы и раскрывает некоторые подробности о подсистеме питания центрального процессора, функциях энергосбережения, автоматического разгона и особенностях прошивки.

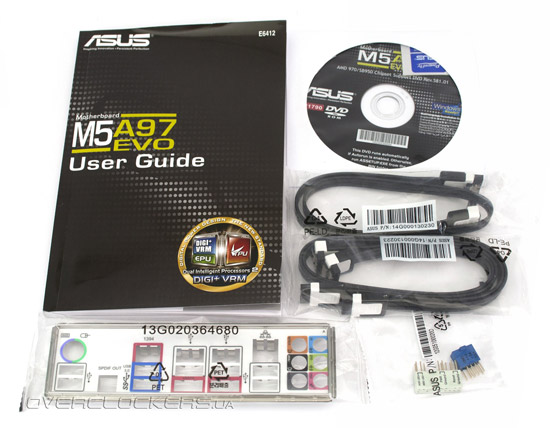

Одной из ключевых особенностей ASUS M5A97 EVO можно назвать подсистему питания DIGI+ VRM, которая сочетает развитые функции энергосбережения и улучшенный разгонный потенциал. Такой эффект достигается благодаря применению нескольких факторов, таких как использование в преобразователе напряжения процессора ШИМ-контроллера нового поколения и наличие двух отдельных аппаратных модулей — EPU (Energy Processing Unit) и TPU (TurboV Processing Unit). Именно EPU обеспечивает комплексное управление функциями энергсбережения в зависимости от величины и характера нагрузки, благодаря чему достигает эффект экономии электроэнергии, снижается нагрев компонентов и общий уровень шума системы. Модуль TPU, напротив, позволяет повысить производительность путем разгона центрального процессора и модулей ОЗУ как в ручном, так и автоматическом режимах. Конечно, подобные технологии существовали и ранее, но именно концепция DIGI+ VRM объединила все эти функции в единый комплекс, работу которого мы обязательно проверим во время экспериментов по разгону. Еще одной отличительной особенностью системной платы ASUS M5A97 EVO является применение UEFI BIOS в качестве прошивки. Отметим, что применение EFI (Extensible Firmware Interface) стало обыденным для систем на базе Intel Sandy Bridge, а вот на платах AMD мы все больше встречали привычный BIOS. Исключением стала флагманская модель ASUS для процессоров Socket AM3+ Crosshair V Formula, но тогда мы расценили наличие UEFI BIOS как атрибут принадлежности к элитной серии Republic Of Gamers. Приятно, что прогресс постепенно приходит и в продукты среднего класса.

• заглушка на заднюю панель I/O Shield;
• три кабеля SATA 6 Гбит/с;
• набор коннекторов Q-connectors;
• DVD-диск с драйверами и программным обеспечением;
• подробное руководство пользователя.

Набор аксессуаров очень скромный, но его достаточно для сборки ПК со стандартной функциональностью. Впрочем, мы бы не отказались видеть в комплекте заглушку на переднюю панель корпуса для вывода портов USB 3.0.

Дизайн

Похоже, в ASUS решили немного сэкономить на комплекте поставки, чего не скажешь о дизайне M5A97 EVO. Плата выглядит очень добротно благодаря внушительной системе охлаждения и применению качественной элементной базы во всех электрических цепях. Дальнейший осмотр выявляет множество других конструктивных решений, еще недавно считавшихся признаками продуктов старшего ценового диапазона.

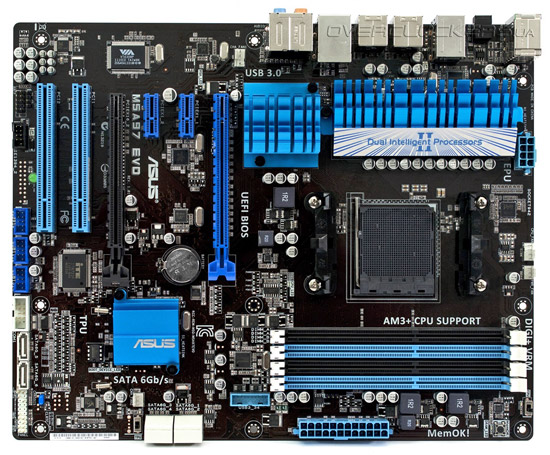

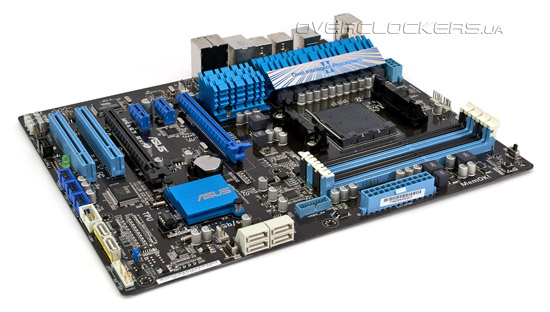

В основе ASUS M5A97 EVO лежит набор системной логики AMD 970, который является самым младшим представителем линейки чипсетов 9-й серии. От своих старших братьев его отличает отсутствие возможности построения конфигураций multiGPU, других ограничений нет. Плата полностью совместима c будущими процессорами Zambezi в исполнении Socket AM3+, но при этом обеспечивает поддержку CPU в исполнении Socket AM3. Четыре разъема для установки модулей DDR3 способны вместить до 32 Гбайт оперативной памяти. Для установки графических карт предназначен слот PCI Express 2.0 x16, второй порт PCI Express 2.0 x16@x4 можно использовать для установки плат расширения, требовательных к пропускной способности шины. Кроме того, системная плата ASUS M5A97 EVO располагает двумя слотами PCI-E 2.0 x1 и парой обычных PCI.

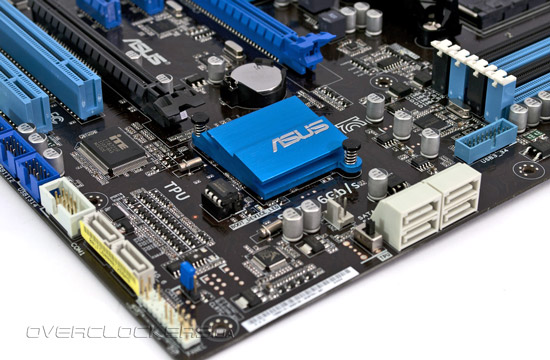

В качестве южного моста используется AMD SB950 — достаточно мощное и современное решение. Для подключения периферии служат 14 чипсетных портов USB 2.0, восемь из которых выведены на заднюю панель. Поддержка четырех высокоскоростных последовательных интерфейсов USB 3.0 обеспечивается парой контроллеров ASMedia ASM1042. При этом два разъема расположены на задней панели, а еще два можно подключить к внутреннему порту материнской платы. За поддержку IEEE1394 отвечает чип VIA 6308P, а сетевая подсистема основана на Realtek RTL8111E. В качестве звукового кодека используется восьмиканальный HDA кодек Realtek ALC892. Возможности южного моста по подключению шести дисковых устройств SATA 6 Гбит/с дополнены двумя портами eSATA 3 Гбит/с, которые функционируют благодаря дополнительному контроллеру JMicron JMB362. Накопители, подключенные к SB950, можно объединять в массивы RAID различных уровней. Четыре внутренних порта SATA имеют горизонтальную ориентацию, что позволяет избежать трудностей при установке графических адаптеров с массивными системами охлаждения.

• один порт Gigabyte Ethernet RJ45;
• два eSATA 3 ГБит/с;
• один FireWire;
• шесть аналоговых аудивыходов;
• оптический S/PDIF;
• восемь USB 2.0;
• два USB 3.0.

Благодаря продуманному набору портов инженерам ASUS удалось максимально реализовать заложенный в M5A97 EVO потенциал подключения периферии.

Система охлаждения состоит из трех отдельных алюминиевых радиаторов, которые отводят тепло от силовых элементов VRM и микросхем чипсета. Как и у большинства недорогих системных плат, крепление осуществляется подпружиненными пластиковыми фиксаторами.

Радиаторы MOSFET и северного моста имеют внушительную площадь поверхности, так что о перегреве можно не беспокоиться. Южный мост отличается умеренным тепловыделением, он без труда обходится компактной конструкцией. Во время тестирования система охлаждения отлично справилась со своей задачей, как в штатном режиме, так и при разгоне.

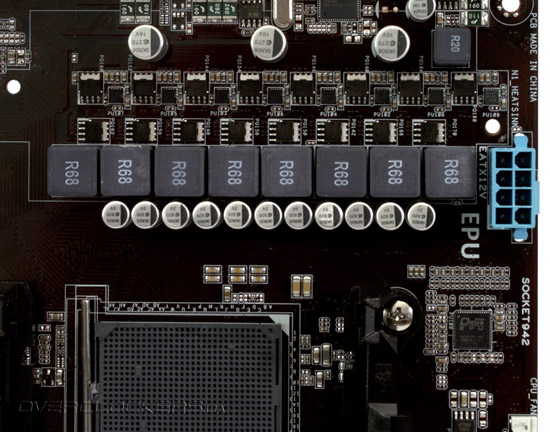

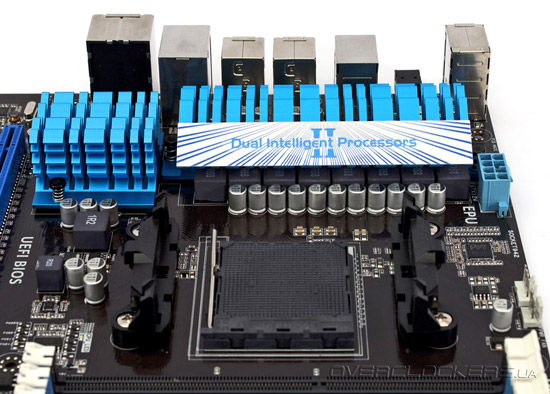

Подсистема электропитания материнской платы ASUS M5A97 EVO рассчитана на эксплуатацию процессоров AMD с тепловыделением до 140 ватт включительно. Модуль VRM построен по схеме «6+2», где шесть фаз снабжают электричеством вычислительные ядра, а еще две — встроенный северный мост и кэш-память третьего уровня процессоров Phenom II. Преобразователь напряжения CPU управляется ШИМ-контроллером DIGI+ VRM ASP1000C, который поддерживает динамическое управление количеством активных фаз.

Дополнительное питание подается при помощи восьмиконтактного разъема ESP12V, что весьма нетипично для недорогих системных плат. Одним словом, силовая подсистема ASUS M5A97 EVO, да и вся конструкция платы в целом, имеют определенный запас прочности, который может обеспечить неплохой разгонный потенциал.

Обычно, после изучения дизайна мы переходим к рассмотрению прошивки, но, ввиду очевидного сходства дизайна обеих моделей, мы предлагаем ознакомиться с конструктивными особенностями ASUS M5A99X EVO.

ASUS M5A99X EVO

Комплект поставки

Упаковка материнской платы ASUS M5A99X EVO практически не отличается от предыдущей участницы тестирования.

Впрочем, новый фирменный стиль характерен для всех последних моделей системных плата ASUS.

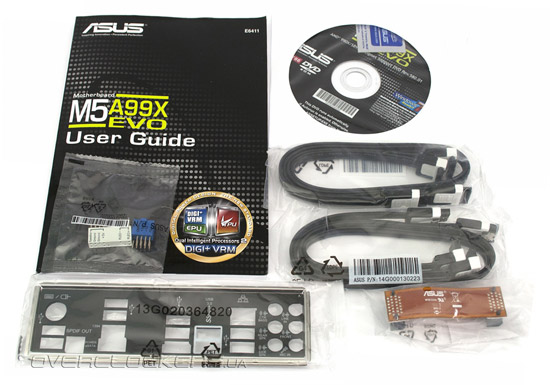

Из отличительных особенностей M5A99X EVO нельзя не отметить официальную поддержку конфигураций AMD CrossFireX и NVIDIA SLI. Как мы уже говорили, возможность работы нескольких видеокарт GeForce на системной плате, в основе которой лежит системная логики AMD, является единственным существенным преимуществом чипсетов 9-й серии. Плата наделена множеством фирменных технологий, таких как DIGI+ VRM, EPU, TPU и UEFI BIOS, которые мы подробно описали при рассмотрении M5A97 EVO. Еще одной особенностью, которая здорово облегчает процесс разгона, является Mem OK, позволяющая загрузить систему даже в случае установки неработоспособных параметров оперативной памяти. Заметим, что этой же функцией наделена и предыдущая участница тестирования.

• заглушку на заднюю панель I/O Shield;
• четыре кабеля SATA 6 Гбит/с;
• мостик NVIDIA SLI;
• набор коннекторов Q-connectors;
• DVD-диск с драйверами и программным обеспечением;
• подробное руководство пользователя.

Отличия заключаются в наличии мостика NVIDIA SLI и одного дополнительного кабеля SATA 6 Гбит/с. Как видите, комплект поставки не содержит никаких излишеств, его достаточно для сборки системы, но не более того. Как показывает практика, недостающие аксессуары можно легко приобрести, в то время как промахи, допущенные инженерами при проектировании системной платы, исправить уже не выйдет…

Дизайн

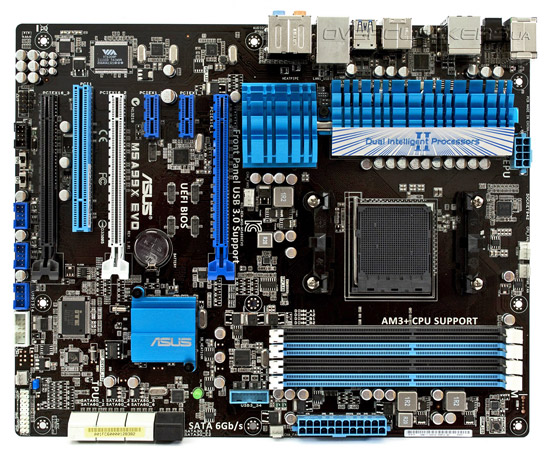

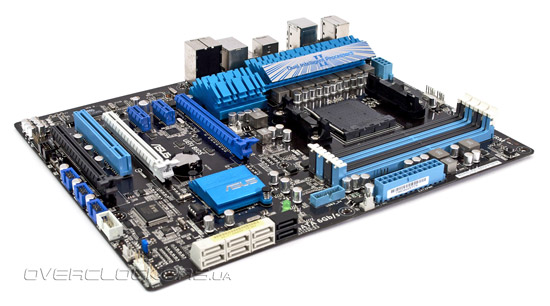

Как и предыдущая участница тестирования ASUS M5A99X EVO выполнена на печатной плате размером 305 х 244 мм, что соответствует стандарту АТХ. В компоновке легко угадывается близкое родство с M5A97 EVO.

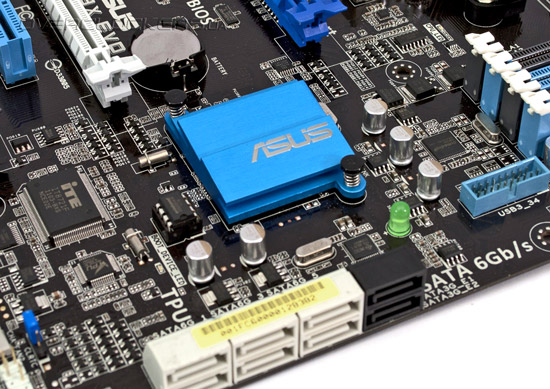

«Материка» базируется на наборе системной логики AMD 990X с южным мостом SB950, что во многом предопределяет её основные характеристики. Реализована поддержка будущих процессоров AMD в исполнении Socket AM3+, но при этом сохранена полная совместимость с моделями, выпущенными для разъема Socket AM3. Материнская плата позволяет установить четыре модуля DDR3 суммарным объемом до 32 Гбайт. Для работы графических адаптеров предназначены два слота PCI Express 2.0 х16, которые, в зависимости от конфигурации видеоподсистемы, могут работать в режимах «х16 + х0» или «х8 + х8». Третий слот PCI Express 2.0 х16@x4 подключен к южному мосту, его также можно использовать для установки видеокарты или платы расширения. Кроме того, ASUS M5A99X EVO оснащена двумя разъемами PCI-E 2.0 x1 и одним PCI.

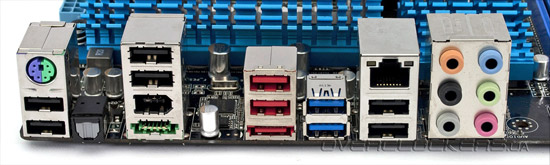

Потребности в подключении периферии обслуживают 14 портов USB 2.0 (из них восемь на задней панели) и четыре порта USB 3.0, за работу которых отвечает пара дополнительных контроллеров ASMedia ASM1042. Эти возможности дополнены интерфейсом FireWire, реализованный на базе микросхемы VIA 6308P. Контроллер JMicron JMB362 обеспечивает работу одного порта eSATA 3 Гбит/с и одного Power eSATA 3 Гбит/с. Отметим, что для функционирования разъемов eSATA придется пожертвовать одним из слотов PCI-E 2.0 x1. Второй такой же чип добавляет два интерфейса SATA 3 Гбит/с в дополнение к шести чипсетным портам SATA 6 Гбит/с. Внутренние разъемы для подключения дисковых накопителей имеют горизонтальную ориентацию, этот факт оценят владельцы длинных графических адаптеров. За сеть Gigabyte Ethernet отвечает Realtek RTL8111E, а звуковая подсистема реализована на базе HDA-кодека Realtek ALC892.

• один порт Gigabyte Ethernet RJ45;
• один eSATA 3 ГБит/с;
• один Power eSATA 3 ГБит/с;
• один FireWire;
• шесть аналоговых аудивыходов;
• оптический S/PDIF;
• восемь USB 2.0;
• два USB 3.0.

Очевидно, что инженеры ASUS пошли по пути унификации и использовали компоновку, аналогичную M5A97 EVO. Исключение стал редкий разъем Power eSATA, которого предыдущая участница тестирования была лишена.

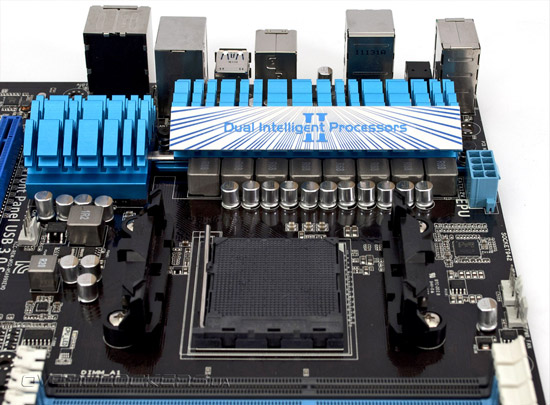

Внешне система охлаждения ASUS M5A99X EVO напоминает конструкцию младшей модели, но при ближайшем рассмотрении становятся заметны некоторые отличия.

Алюминиевые радиаторы, охлаждающие северный мост и силовые элементы VRM, соединяет тепловая трубка, которая позволяет равномерно распределить тепло на большую поверхность.

Южный мост довольствуется небольшим плоским охладителем, которого вполне достаточно даже при интенсивной работе.

Интересно, что радиатор северного моста крепится с использованием подпружиненных болтов, в то время как остальные компоненты системы охлаждения фиксируются пластиковыми защелками.

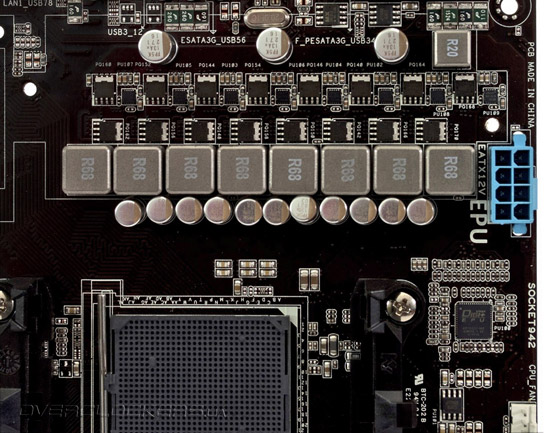

Подсистема питания ASUS M5A99X EVO абсолютно не отличается от таковой для M5A97 EVO. Мы уже говорили, что модуль VRM разработан со значительным запасом прочности и может не только обеспечить работу любых процессоров AMD с тепловым пакетом до 140 Вт, но и позволяет рассчитывать на приличный разгон. Дополнительное питания подается через восьмиконтактный разъем EPS12V, схема преобразователя напряжения центрального процессора построена по схеме «6+2» и управляется ШИМ-контроллером DIGI+ VRM ASP1000C, а за охлаждение транзисторов отвечает эффективная система охлаждения.

UEFI Setup

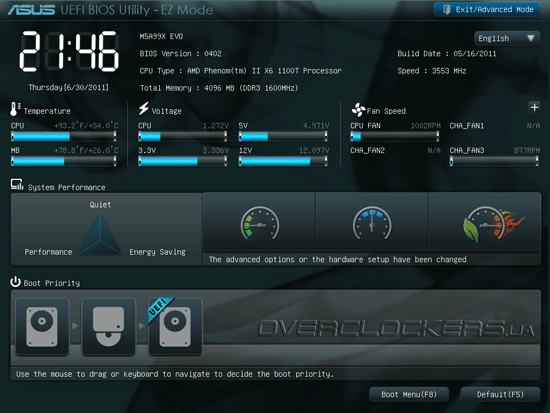

В качестве прошивки обе платы используют AMI UEFI (Unified Extensible Firmware Interface), который существенно превосходит возможности традиционного BIOS по части гибкости и удобства использования. Кроме графического интерфейса и поддержки загрузки с жестких дисков объемом 3 Тбайт UEFI предлагает разработчикам новые возможности по расширению функциональности, которые ранее не были доступны. Например, UEFI BIOS системных плат ASUS позволяет делать снимки экрана настроек прошивки. Это поможет завсегдатаям тематических форумов обмениваться скриншотами, чтобы вместе идти к достижению новых высот разгона или искать решения возникающих проблем. Для входа в меню, как и прежде, необходимо нажать клавишу «Del» сразу после прохождения процедуры POST. По умолчанию, пользователю предлагается поработать в режиме EZ Mode, в котором отображаются дата и время, показания основных датчиков аппаратного мониторинга и текущий режим работы процессора. Здесь же можно задать профиль энергосбережения, а также установить порядок загрузки. Для тех, кому функциональности EZ Mode недостаточно, существует режим Advanced Mode, предоставляющий полный контроль над многочисленными параметрами прошивки.

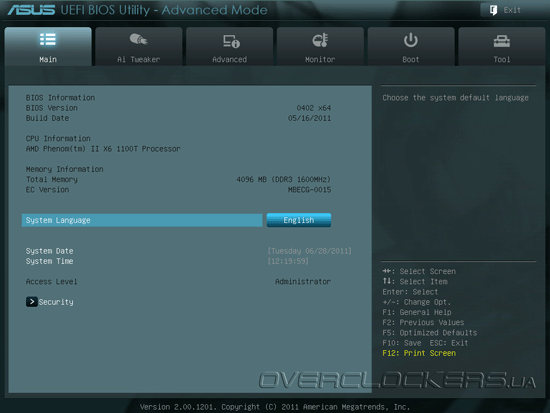

Содержание раздела Main стандартно, в нем можно изменить язык интерфейса, задать параметры безопасности и установить системные дату и время.

Раздел AI Tweaker содержит все основные опции, которые касаются параметров быстродействия и разгона основных компонентов системы. Именно здесь задаются частоты HTT и шины PCI Express, множители процессорных ядер и встроенного северного моста, а также управление технологией AMD Turbo Core и параметрами шины Hyper Transport.

Прошивка предлагает расширенные возможности настройки подсистемы питания, такие как ступенчатая регулировка Load Line Calibration, ручной контроль защиты перегрузки Current Capability, а также изменение частоты переключения силовых элементов VRM. Возможности контроллера преобразователя питания позволяют динамически изменять количество активных питающих фаз в зависимости от нагрузки, а CPU Power Duty Control обеспечивает защиту компонентов системной платы от поломки при чрезмерном разгоне.

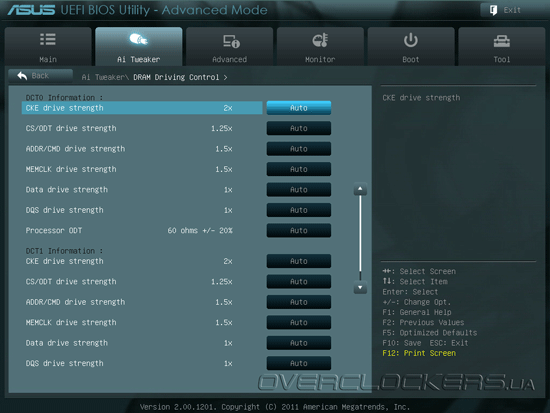

Параметры управления подсистемой оперативной памяти находятся в подменю DRAM Timing Control и Dram Driving Control. Перечень опций достаточно обширный, что позволяет опытным пользователям подобрать оптимальный режим работы ОЗУ.

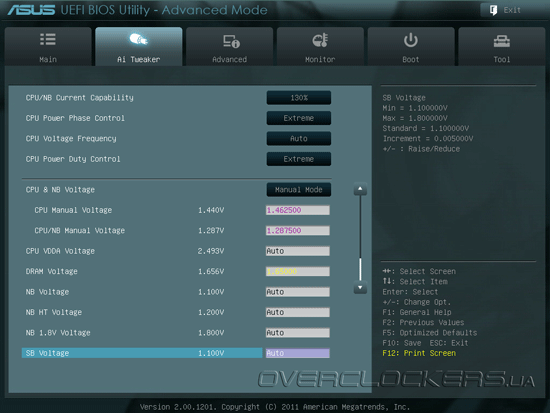

Кроме всего прочего, раздел AI Tweaker позволяет изменять восемь основных напряжений. Для процессора и встроенного северного моста значения можно задать как дельту от нормального напряжения, или указать в явном виде. Отметим, что в обоих случаях технология энергосбережения Cool’n’Quite абсолютно корректно понижает как тактовую частоту, так и напряжение питания вычислительных ядер.

Перечень напряжений с указанием диапазонов и шагом изменений приведен в таблице.

Параметр	Диапазон регулировки, В	Шаг, В
CPU Offset Vopltage	– 0,7…+ 0,7	0,00625
CPU/NB Offset Vopltage	– 0,7…+ 0,7	0,00625
CPU Voltage	0,00625 — 2,1	0,00625
CPU/NB Voltage	0,00625 — 1,875	0,00625
CPU VDDA Voltage	2,2 — 2,8	0,00625
DRAM Voltage	1,2 — 2,5	0,00625
NB Voltage	1,1 — 1,25	0,00625
NB HT Voltage	1,1 — 1,4	0,00625
NB 1,8V Voltage	1,6 — 2,8	0,005
SB Voltage	1,1 — 1,8	0,005

Обращаем ваше внимание, что верхние пределы всех напряжений небезопасны, так что необходимо соблюдать осторожность и не увлекаться, так как комплектующие могут запросто выйти из строя.

Раздел прошивки Advanced включает специфические опции управления системной логики и центрального процессора. В подменю CPU Configuration можно активировать аппаратную виртуализацию Secure Virtual Machine и функции энергосбережения.

Подраздел CPU Core On/Off Function предназначен для включения скрытых ресурсов некоторых процессоров AMD, а также управления количеством активных вычислительных ядер.

В подпункте меню North Bridge задается порядок инициализации графических адаптеров и находится параметр, отвечающий за активацию функции IOMMU, которая занимается трансляцией виртуальных адресов, видимых аппаратным устройством, в физические адреса.

Интересной особенностью системных плат ASUS является поддержка небуферизированной оперативной памяти с коррекцией ошибок ECC. Применение таких модулей ОЗУ повышает надежность системы, что особенно важно при использовании систем под нагрузкой в режиме 24/7.

Кроме вышеперечисленных возможностей, раздел Advanced позволяет управлять дисковой подсистемой, конфигурацией портов SATA и многочисленными дополнительными контроллерами.

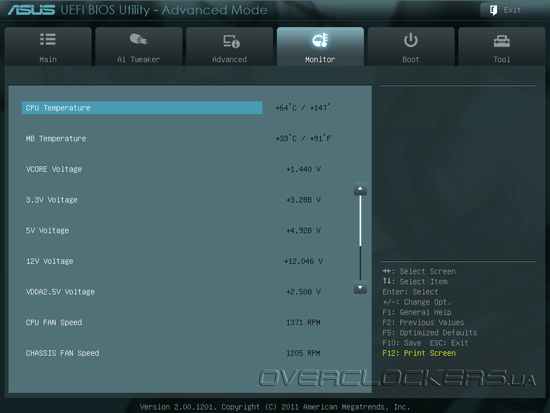

Функции системного мониторинга сосредоточены в разделе Monitor. Здесь отображаются показания датчиков двух температур, пяти основных напряжений и скоростей трех вентиляторов. Присутствует возможность как автоматического, так и ручного управления частотами вращения двух кулеров.

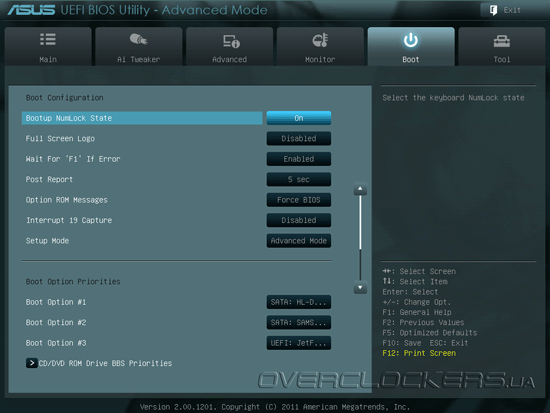

Раздел Boot позволяет управлять процессом загрузки, настраивать порядок загрузочных устройств. Здесь же находится точка входа в оболочку EFI Shell.

Последний важный пункт меню — Tool, который включает служебные подпрограммы для обновления прошивки ASUS EZ Flash 2, работы с профилями настроек OC Profile и информационную утилиту ASUS SPD Information, которая отображает информацию о параметрах модулей памяти.

На этом рассмотрение UEFI Setup системных плат ASUS M5A97 EVO и ASUS M5A99X EVO можно считать завершенным. Отметим, что удобство использования и функциональность прошивки находятся на достаточно высоком уровне, а множество тонких настроек позволят опытным пользователям оптимизировать быстродействие системы.

Комплектное ПО

Как и все материнские платы ASUS, участницы сегодняшнего тестирования комплектуются функциональным и удобным в использовании ПО ASUS AI Suite II. Этот программный комплекс включает отдельные модули, отвечающие за разгон, управление подсистемой питания, аппаратный мониторинг и настройкой режима работы вентиляторов.

Разгон

Обычно, разгонный потенциал недорогих системных плат мы проверяем с использованием двухъядерного AMD Phenon II X2 550, но для сегодняшних участниц мы сделали исключение. В качестве тестового процессора выступил AMD Phenom II X6 1100T, который охлаждался кулером Zalman CNPS10X Flex. Благодаря свободному коэффициенту умножения CPU, разгон осуществлялся путем повышения множителя. Фактически, платы тестировались в тех же условиях, что и что и старшие модели ASUS Crosshair IV Extreme и ASUS Crosshair V Formula.

Для поиска предела стабильной частоты тактового генератора был понижен до х10 множитель вычислительных ядер, и уменьшен до х7 коэффициент умножения встроенного северного моста и шины Hyper Transport. В таком режиме системная плата ASUS M5A97 EVO достигла частоты НТТ 330 МГц.

Воодушевленные отличными результатами разгона HTT мы принялись «выжимать все соки» из нашего тестового Phenom II X6 1100T. Разгонный потенциал подопытного процессора хорошо известен, он составляет около 4000 МГц при напряжении питания 1,47 В. Дальнейшее увеличение тактовой частоты приводит к возникновению ошибок в ресурсоемких приложениях, а повышение напряжения не исправляет положения. Увы, системная плата ASUS M5A97 EVO не смогла обеспечить стабильную работу тестового Phenom II X6 1100T, и мы были вынуждены снизить разгон до 3900 МГц. В таком режиме система без ошибок проходила длительное тестирование в LinX. Напряжения CPU Voltage было установлено в значение 1,47 В, а CPU/NB Core равнялось 1,3 В. Кроме разгона вычислительных ядер небольшой прирост производительности обеспечило увеличение частоты встроенного северного моста до 2400 МГц. Заметим, что оптимальный режим работы опции CPU Load Line Calibration достигается при установке значения High (50%), при этом, согласно показаниям CPU-Z, реальное напряжение на вычислительных ядрах колебалось в пределах 1,440–1,452 В.

Предел прочности ASUS M5A99X EVO оказался еще выше, максимальная стабильная частота тактового составила 340 МГц. Это очень хороший результат, достойный флагманских моделей.

Что касается разгона процессора, то плата без особого труда обеспечила его бесперебойную работу на частоте 4000 МГц при напряжении питания 1,47 В. При этом встроенный северный мост функционировал на 2400 МГц, для чего пришлось немного поднять CPU/NB Voltage до 1,3 В.

Отметим, что ASUS M5A99X EVO позволила достичь результатов, сравнимых с лучшими платами из серии Republic Of Gamers.

Разгон оперативной памяти на платформе AMD Socket AM3+ — дело не простое, и участницы сегодняшнего тестирования не стали исключением, частота ОЗУ 2000 МГц им так и не покорилась. Остается лишь надеяться, что выпуск процессоров Zambezi сможет существенно улучшить ситуацию.

Последний момент, на который мы предлагаем обратить ваше внимание — функция автоматического разгона Auto Tuning, активирующаяся при помощи переключателя TPU, расположенного на печатных платах ASUS M5A97 EVO и ASUS M5A99X EVO. Мы совсем не удивились, когда обе «материнки» установили идентичные параметры. Частота центрального процессора составила 3840 МГц при напряжении около 1,4 В. При этом оперативная память функционировала на 1280 МГц с задержками 9-9-9-24-1Т.

Стоит ли говорить, что в таком режиме системы работала абсолютно стабильно, а температуры оставались в разумных пределах. Более того, функция Cool’n’Quite полностью сохранила свою работоспособность.

В целом, разгонный потенциал обеих участниц тестирования порадовал даже не смотря на то, что ASUS M5A97 EVO не смогла достичь предела частоты для нашего процессора.

Тестовая конфигурация

• процессор: AMD Phenom II X6 1100T (3,3 ГГц);
• кулер: Zalman CNPS10X Flex (два вентилятора 120 мм, 1800 об/мин);
• память: Silicon Power SP004GBLYU160S2B (2x2GB, PC3-12800, CL9-9-9-24);
• видеокарта: Radeon HD 6970 1 GB (880/5500 МГц);
• жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, 16 МБ);
• блок питания: Seasonic X-650 (650 Вт).

• AIDA64 1.50.1251 (Cache & Memory benchmark);
• wPrime Benchmark 2.04;
• SuperPI XS 1.5;
• 7-Zip 9.20 x64 (встроенный тест);
• WinRAR 4.0 (встроенный тест);
• Cinebench 11.5R (64bit);
• x264 HD Benchmark v3.0;
• Futuremark 3DMark Vantage 1.1.0;
• FarCry 2;
• Lost Planet 2 benchmark;
• Resident Evil 5 benchmark.

В синтетических приложениях мы оцениваем низкоуровневую производительность подсистемы ОЗУ, эффективность работы многопоточных приложений и корректность работы AMD Turbo Core. Первый из тестов — Cache & Memory benchmark из пакета AIDA64 измеряет латентность и скорость работы оперативной памяти.

При оценке пропускной способности ОЗУ все три платы показали примерно одинаковые результаты. В последнем подтесте M5A97 EVO показала наименьшую латентность, в то время как её старшая сестра оказалась в аутсайдерах.

Нагрузка, создаваемая программой SuperPI XS 1.5 имеет однопоточный характер, что позволяет выявить проблемы в работе технологии AMD Turbo Core.

Все три участницы рассчитали число «Пи» с точность до одного миллиона знаков за одинаковое время.

Тестирование в wPrime Benchmark 2.04 демонстрирует эффективность выполнения многопоточных вычислений. Его результаты практически не зависят от пропускной способности ОЗУ и других факторов.

Снова платы при шли к финишу практически одновременно, но лучшее время показала флагманская модель ASUS Crosshair V Formula.
Производительность в прикладных программах мы проверяем при помощи архиваторов, программ рендеринга 3D-изображений и кодирования видео высокой четкости.

Архиваторы очень чувствительно относятся к пропускной способности и латентности ОЗУ, которые одинаковы для всех трех «материнок». При беглом знакомстве с результатами создается впечатление, что M5A99X EVO немного опережает соперниц, но на самом деле преимущество составляет порядка 1%, что смело можно списать на погрешности измерений.

Наши конкурсантки одинаково хорошо справились с задачей построения 3D-изображений в программе Cinebench 11.5 как в процессорном подтесте, так и в режиме OpenGL.

Кодирование видео высокой четкости при помощи кодека H.264 также не преподнесло никаких сюрпризов, платы продемонстрировали аналогичные результаты. Снова можно отметить небольшое преимущество M5A99X EVO, но на самом деле разница в 2% вряд ли будет ощутима.

Оценка производительности в Futuremark 3DMark Vantage 1.1.0 позволяет весьма точно судить о комплексной производительности системы в играх, по этому мы до сих пор используем этот тестовый пакет.

В процессорном подтесте наши участницы показали идентичные результаты, а вот по общему балу в лидеры неожиданно вышла самая младшая модель — M5A97 EVO, хотя величина выигрыша несущественна.

Игры были и до сих пор остаются одними из самых ресурсоемких приложений, с которыми сталкиваются персональные компьютеры. В последнее время вклад системных плат в общий уровень игровой производительности невелик, так как скорость больше зависит от мощности графического ускорителя. Именно по этому мы используем разрешение 1680х1050 и высокие, но не максимальные настройки качества.

Вот где нас поджидал настоящий сюрприз! Неожиданно, в аутсайдерах оказалась самая продвинутая из плат — Сrosshair V Formula, в то время как более простые модели показали немного лучшие результаты. Конечно, отставание в 2-3 fps не снизят комфортности игрового процесса, но сам факт настораживает. Мы склонны винить во всем недоработанную версию прошивки, да и с повышением нагрузки на видеоподсистему разница может вовсе исчезнуть.

Выводы

При создании материнских плат M5A97 EVO и M5A99X EVO инженерам ASUS удалось совместить высокое качество изготовления, богатую функциональность и приличный разгонный потенциал. В итоге получились отличные продукты среднего уровня, способные удовлетворить потребности как новичка, так и продвинутого пользователя. В процессе тестирования стало очевидным сходство участниц тестирования, которые имеют общие черты дизайна, одинаковую прошивку и аналогичные возможности по разгону.

• совместимость с будущими процессорами AMD Socket AM3+;
• мощная подсистема питания DIGI+ VRM;
• поддержка всех актуальных интерфейсов, включая USB 3.0 и SATA 6 Гбит/с;
• стабильная и функциональная прошивка UEFI BIOS;
• качественно комплектное ПО ASUS AI Suite II;
• хорошие возможности разгона.

Самое интересное, что платы практически лишены явных недостатков, придраться можно лишь к скудному комплекту поставки.

Что касается разгонного потенциала, то ASUS M5A97 EVO не позволила достичь предела для нашего тестового процессора AMD Phenom II X6 1100T, но мы склонны винить в этом не самый удачный экземпляр системной платы. В то же время, ASUS M5A99X EVO продемонстрировала результаты ничуть не хуже, чем флагманские модели из серии Republic Of Gamers. Конечно, речь идет про разгон при использовании безопасных уровней питающих напряжений, которые позволяет воздушное охлаждение.
